WLW系列无油立式真空泵使用说明.pptx
WLW系列无油立式真空泵使用说明
WLW系列无油立式真空泵使用说明一、WLW系列无油立式真空泵的型号意义：二、WLW系列无油立式真空泵用途：WLW系列无油立式真空泵是W系列往复式真空泵的更新换代产品，是获得粗真空的主要设备。
由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便实现了先进的无油润滑。
由于无污水排放，所以WLW系列无油立式真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。
特别需要在清洁高真空或者气体需洁净回收的环境中应用。
WLW系列无油立式真空泵克服了需润滑油所带来的污染。
若应用于抽除易燃易爆气体时，或者当压缩机使用时，应向我公司提出特殊订货要求。
三、WLW系列无油立式真空泵的特点：1、无油立式真空泵极限真空度高（—15mmHg）。
2、无油立式真空泵无油：采用填充聚四氟乙烯活塞环可保证气缸不需要润滑油即可正常运行，避免了油污染、浪费及忘记加油所造成的事故。
3、无油立式真空泵可改变配件材质用于抽吸腐蚀性介质。
WLWF系列采用不锈钢或衬氟、钛材料、能耐各类酸、碱、有机溶剂腐蚀。
4、无油立式真空泵节能（33%），节水（50%），节省占地面积（66%）。
5、无油立式真空泵气缸、活塞环、曲轴、十字头的平均磨损率大为降低，延长了使用寿命，使用寿命长（4—10倍）。
6、无油立式真空泵因消除了横波劣性振动，降低了噪声。
7、外形简洁美观、操作、维修方便。
8、无油立式真空泵可与罗茨泵组成罗茨立式无油往复真空机组四、WLW 系列无油立式真空泵的工作原理：WLW系列无油立式真空泵主要由机械传动部分、机械抽气部分和隔油部分组成，机械传动部分分为曲柄和连杆机构，由电动机带动皮带轮，然后通过曲轴、连杆、十字头传递给活塞，由皮带轮的圆周运动变为活塞的直线运动。
WLW系列无油立式真空泵机械抽气部分主要依靠活塞在汽缸内的往复运动来完成。
气缸内的活塞上有活塞环，保证被活塞间隔开的气缸两端气密封性。

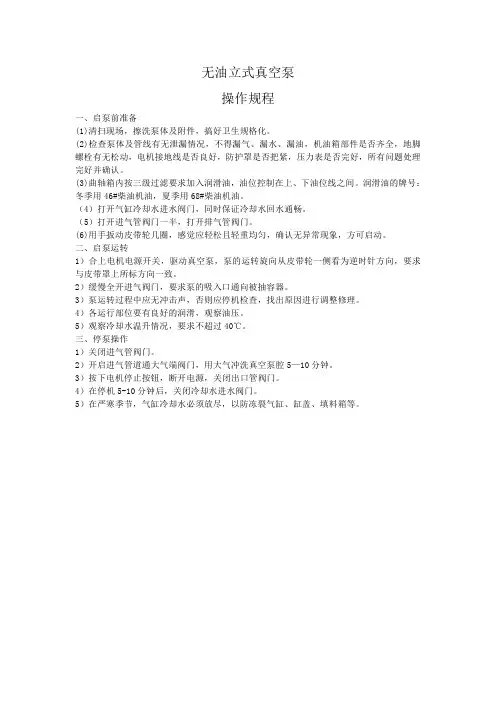

无油真空泵操作
无油立式真空泵
操作规程
一、启泵前准备
(1)清扫现场，擦洗泵体及附件，搞好卫生规格化。
(2)检查泵体及管线有无泄漏情况，不得漏气、漏水、漏油，机油箱部件是否齐全，地脚螺栓有无松动，电机接地线是否良好，防护罩是否把紧，压力表是否完好，所有问题处理完好并确认。
(3)曲轴箱内按三级过滤要求加入润滑油，油位控制在上、下油位线之间。
润滑油的牌号：冬季用46#柴油机油，夏季用68#柴油机油。
（4）打开气缸冷却水进水阀门，同时保证冷却水回水通畅。
（5）打开进气管阀门一半，打开排气管阀门。
(6)用手扳动皮带轮几圈，感觉应轻松且轻重均匀，确认无异常现象，方可启动。
二、启泵运转
1）合上电机电源开关，驱动真空泵，泵的运转旋向从皮带轮一侧看为逆时针方向，要求与皮带罩上所标方向一致。
2）缓慢全开进气阀门，要求泵的吸入口通向被抽容器。
3）泵运转过程中应无冲击声，否则应停机检查，找出原因进行调整修理。
4）各运行部位要有良好的润滑，观察油压。
5）观察冷却水温升情况，要求不超过40℃。
三、停泵操作
1）关闭进气管阀门。
2）开启进气管道通大气端阀门，用大气冲洗真空泵腔5—10分钟。
3）按下电机停止按钮，断开电源，关闭出口管阀门。
4）在停机5-10分钟后，关闭冷却水进水阀门。
5）在严寒季节，气缸冷却水必须放尽，以防冻裂气缸、缸盖、填料箱等。
WLW真空泵操作规程
检查泵体、管道、阀 门等部件是否紧固， 无松动或异常。
检查电源连接
确保电源线连接良好，无破损或松动 现象。
确保电源开关处于关闭状态，以避免 误操作。
检查电源电压是否与设备要求相符， 避免过高或过低电压对设备造成损坏。
检查润滑系统
检查润滑油是否清洁，无杂质或 污垢。
检查润滑油量是否充足，不足时 应加注适量润滑油。
定期检查安全防护装置
安全防护装置是防止意外事故 发生的重要措施，因此需要定 期进行检查。
这些装置包括但不限于安全阀、 压力表、过载保护等，应确保 它们正常工作并符合相关安全 标准。
如果发现任何问题或故障，应 及时进行修复或更换，以确保 安全防护装置的有效性。
遵守所有其他安全规定
01
根据不同的工作环境和需求，可能会有更多的特定 安全规定需要遵守。
记录异常情况
记录真空泵在运行过程中出现的异常情况，如振动、噪音等，以便及时处理。
05
安全注意事项
禁止在真空泵运行时进行维修
真空泵在运行过程中，由于内部的高 速旋转和高压差，进行维修工作是非 常危险的。任何时候都不应该在运行 状态下对真空泵进行维修或检查。
如果需要检查或维修，应首先关闭真 空泵，并确保其已经完全停止运行。 然后，可以开始进行必要的维修或检 查工作。
泵体过热
总结词
泵体过热可能是由于长时间高强度工作、冷却系统故障或润滑油不足等原因引 起的。
详细描述
为了解决泵体过热的问题，可以采取一系列措施，如合理安排工作强度、检查 并修复冷却系统故障、添加适量的润滑油等。此外，还应定期对泵进行维护和 保养，以确保其正常运行。
噪音过大
总结词
噪音过大可能是由于机械故障、安装问题或使用环境不良等原因引起的。
无油立式真空泵说明书
WLW(A、B、F、T)无油立式真空泵目录一．用途和特点二．型号、技术参数三．性能曲线图四．外型、基础、安装尺寸五．WLW、WLWA、WLWT结构图六．WLW泵操作顺序七．维修及拆解顺序八．易损件九．设备保养及故障排除十．故障及排除方法附录一：真空泵适用范围附录二：真空缓冲罐结构图附录三：制造标准及资料一、用途和特点WLW系列无油立式真空泵，是获得粗真空的主要设备。
采用了独特的技术结构，性能更优越，使用更方便。
也是W型泵的换代产品。
它广泛应用于石油化工制药食品冶炼电子等工业部门的真空蒸馏、真空干燥、真空过滤、真空结晶、真空冶炼、真空浸渗等方面抽取大气、水蒸气、氯气、氯化氢、二氧化硫等气体。
WLW系列无油立式真空泵，具有以下主要特点：1．结构设计紧凑，刚性好，运动件受力均匀，减少了运动件的磨损，延长了使用寿命。
2．与同规格的泵相比，省电1/3，冷却水可二次使用，占地面积减少2/3；3. 曲轴箱内，采用油泵强制供油，润滑效果更好；4. 运转平稳，震动小，噪音低；5．因为无油润滑，可获得清洁真空，拒绝了临时停车后，空气回流对工艺系统的污染；6．添加回收装置，可回收系统中的液体(如醇类)，也可回收系统中的气体(如氯化氢变为盐酸)，如添加真空扑集器，也可抽取少量粉尘；7. 使用过程中，无须添加润滑油，维修方便、简单。
8. WLWA-改进型，WLWB-带隔离腔，WLWF-防腐型，WLWT-真空压缩机。
二．型号、技术参数表1表2三．性能曲线图0 L/S 2600 101000（Pa ） 补充说明：1.以上所提供的数据是在大气压为标准值，室温为20℃的情况下测量平均值；2.以上表-2为双级泵的技术参数；3.一个标准大气压等于0.101Mpa 。
五．WLW、WLWA、WLWB、WLWT结构图填料箱六、WLW泵操作顺序1．开机前的准备1-1：管线检漏；1-2：加油(20＃机械油)止下油窗1/4处(自上而下)，1-3：进水；1-4、用手盘动皮带轮数周，确认无异常现象。
WLW立式无油往复泵说明介绍
WLW系列立式无油往复真空泵
WLW系列立式无油往复泵是获得粗真空的主要设备，除具有原卧式泵的用途外，还可应用于对真空系统要求无油、无水、纯净的环境中，其突出优点是：
1、节能：耗用功率只有原卧式泵或水环泵的2/3。
2、寿命长：由于消除了卧式泵的横波劣性振动，使相互磨擦的零件平均寿命延长了50%以上。
3、洁净：由于气缸内相互运动部件采用自润滑材料，故不必向气缸内注油，即使流通气体免受污染又节约了用油。
4、占地面积小：点地面积只有原卧式泵的1/2~1/3。
5、可根据需要做双级泵抽气，提高真空度。
WLW系列立式无油往复泵为客户提供的解决方案：
1、变压吸附工艺是对化工厂尾气中各种气体组分进行分离、回收的先进工艺，各种气体组分中包含易燃、易爆气体、有毒气体等，对这些气体即需要高纯净回收，又需避免危险发生。
WLW泵为客户提供了可靠的解决方案。
2、在食品、医药等领域，客户需要纯净的真空环境，以避免食品、药品受到污染。
WLW泵解决此类问题易如反掌。
3、清洁的高真空环境中，应用2WLW双级泵及与罗茨泵制造的机组，解决了客户提出的清洁，高效、低成本方案。
4、在抽吸气体中含有酸、碱等腐蚀性物质时，我们生产的耐腐类真空泵为客户解决难题。
性能参数：。
WLW型无油立式真空泵标准操作规程
目的：为了正确的使用WLW-无油立式真空泵，延长泵的使用寿命，确保生产不受影响。
范围：本规程适用于本公司的WLW-无油立式真空泵
责任：由工程部制定本规程；生产车间的使用操作人员。
规程：
1．启动
1.1 检查进气管路上法兰、接头、阀门，不得出现漏气。
1.2 曲轴箱内加入足够的清洁润滑油，油位应在上、下油位线之间。
润滑油牌号：冬季用20#机油，夏季用40#机油。
1.3 开启冷却水进水阀门。
1.4 关闭进气管路阀门。
1.5 如排气管道上有阀，打开排气管阀门。
1.6 用手扳动皮带轮数转，确认无异常现象，方可启动。
2．运转
2.1 合上电动机电源开关，驱动真空泵，泵的旋向从皮带轮一端看为逆时针方向，必须与皮带罩上所标相一致。
2.2 缓慢开启进气阀门，使泵的吸入口通向被抽容器，以免泵的启动冲击过大。
2.3 泵运转中应无冲击声，否则应停机找出原因，进行调整修理。
2.4 各运动部位有良好的润滑，注意是否有油压。
2.5 冷却水出水温升不超过40o C
3．停机
3.1 关闭进气管阀门。
3.2 拉开电动机电源开关（或按下停机按钮）。
3.3 在停机10分钟后，关闭冷却水进水阀门
3.4 在严寒季节，泵冷却水必须放尽，以防结冰冻裂气缸、气缸盖，填料箱、水管等。
4．本文件无记录或表格产生。
5．文件修订历史
5.1本文件为新文件。
wlw系列b无油立式真空泵操作规程
wlw系列b无油立式真空泵操作规程随着现代制造技术的日益发展，真空泵的应用越来越广泛，其中无油立式真空泵成为目前最受欢迎的一种真空泵。
然而，使用无油立式真空泵也需要注意操作规程，下面我们详细介绍该操作规程。
一、安装1. 安装位置：应选择通风良好、干燥、不易受震动和强电磁场干扰的地方。
2. 连接电源：接电之前，应检查电源电压是否与设备要求相符，并确保开关处于关闭状态。
3. 连接油气管道：建议使用高质量的氟橡胶泵管连接高真空侧口和低真空侧口。
二、启动1. 打开电源：在检查完毕后，通电前应确保调节旋钮在最小位置，然后可打开电源。
2. 操作液晶显示屏：屏幕上会显示出当前的真空度、泵入口压力及旋钮的转速等信息。
3. 启动：转动无油立式真空泵上的启动电门即可启动。
4. 运行：待无油立式真空泵启动后，根据测量的各个参数进行适时、适量的调整，直到达到理想的真空度和泵入口压力。
三、停止1. 正常停止：使用结束后，应首先将无油立式真空泵内的系统通气，然后将旋钮旋至最小位置，关闭电源。
2. 急停：在紧急情况下需立即停止无油立式真空泵，可按下急停按钮，以保证工作安全。
四、维护1. 清洁：为了保证无油立式真空泵的良好工作，应根据使用频率定期进行清洁，尤其是清洗气路阀门及油路过滤器。
2. 更换滤芯：对于工作环境较差或连续工作时间较长的无油立式真空泵，建议每6个月更换一次油路过滤器。
3. 定期检查：无油立式真空泵长期使用后，可能会出现各种小问题，需要定期检查、保养和更换零部件。
总之，无油立式真空泵操作规程的正确掌握，对维护设备的安全运行和提高设备的使用寿命有着非常重要的意义。
因此，在每次操作及维护过程中，都应该认真、细致地进行。
wlw系列无油立式真空泵使用说明(1)
WLW系列无油立式真空泵使用说明一、WLW系列无油立式真空泵的型号意义：二、WLW系列无油立式真空泵用途：WLW系列无油立式真空泵是W系列往复式真空泵的更新换代产品，是获得粗真空的主要设备。
由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便实现了先进的无油润滑。
由于无污水排放，所以WLW系列无油立式真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。
特别需要在清洁高真空或者气体需洁净回收的环境中应用。
WLW系列无油立式真空泵克服了需润滑油所带来的污染。
若应用于抽除易燃易爆气体时，或者当压缩机使用时，应向我公司提出特殊订货要求。
三、WLW系列无油立式真空泵的特点：1、无油立式真空泵极限真空度高（—15mmHg）。
2、无油立式真空泵无油：采用填充聚四氟乙烯活塞环可保证气缸不需要润滑油即可正常运行，避免了油污染、浪费及忘记加油所造成的事故。
3、无油立式真空泵可改变配件材质用于抽吸腐蚀性介质。
WLWF系列采用不锈钢或衬氟、钛材料、能耐各类酸、碱、有机溶剂腐蚀。
4、无油立式真空泵节能（33%），节水（50%），节省占地面积（66%）。
5、无油立式真空泵气缸、活塞环、曲轴、十字头的平均磨损率大为降低，延长了使用寿命，使用寿命长（4—10倍）。
6、无油立式真空泵因消除了横波劣性振动，降低了噪声。
7、外形简洁美观、操作、维修方便。
8、无油立式真空泵可与罗茨泵组成罗茨立式无油往复真空机组四、WLW系列无油立式真空泵的工作原理：WLW系列无油立式真空泵主要由机械传动部分、机械抽气部分和隔油部分组成，机械传动部分分为曲柄和连杆机构，由电动机带动皮带轮，然后通过曲轴、连杆、十字头传递给活塞，由皮带轮的圆周运动变为活塞的直线运动。
WLW系列无油立式真空泵机械抽气部分主要依靠活塞在汽缸内的往复运动来完成。
气缸内的活塞上有活塞环，保证被活塞间隔开的气缸两端气密封性。
WLW系列立式真空泵使用说明书
目录一、概述 (1)二、用途 (1)三、附属设备 (1)四、型号、规格、参数 (2)五、结构与工作原理 (2)六、外形与地基尺寸 (4)七、安装 (15)八、操作 (15)九、维护和保养 (16)十、常用配件拆卸与装配 (18)十一、故障排除 (19)十二、易损件 (20)一、概述WLW系列为无油（耐腐）立式往复真空泵，是我厂与科研单位联合开发并经十余年不断改进的成熟产品，其主要优点是（与W型卧式往复泵比较）：1、极限真空度高（4.5-15mmHg）2、无油润滑，可获得洁净真空，并利于尾气的洁净回收。
3、节能（33%），节水（50%），节省占地面积（66%）。
4、气阀轴向布置，使用寿命长（4-10倍）。
5、振动小，噪音低。
6、外形简洁美观，操作、维修方便。
7、WLW-B系列采用全无油结构及四氟类密封材料、能耐各类有机溶剂。
8、WLW-F、T系列采用不锈钢、钛材料、能耐各类、酸、碱、有机溶剂腐蚀。
二、用途本厂生产的WLW系列立式往复真空泵广泛应用于制药、化工、食品等行业的真空输送提料、提炼、蒸馏、浓缩、真空包装、干燥、气体解析、尾气回收等场合，是取代W型卧式往复泵、水环式真空泵的理想产品。
三、附属设备1、过滤器：（1）当被抽气体含粉尘或固体物料时。
（2）新安装管道系统（法兰式过滤器，用户根据现场情况向我厂订购）2、冷凝器：（1）当被抽气体含大量可凝性气体时；（2）当被抽气体温度超过65℃时。
3、阻液器：当被抽气体中有大量液体时。
4、中和罐：当被抽气体具有腐蚀性时（WLW-F/T除外）。
5、膨胀节：为避免振动、温差引起管道法兰泄漏，避免管道安装应力。
WLW300及以上型号必须安装。
6、缓冲罐：为避免泵的启动冲击。
7、其它：选用本厂产品时，请详细告之使用情况：（1）被抽介质（酸、碱、溶剂种类）（2）介质温度（3）有无可凝性气体（4）有无粉尘或固体颗粒（5）泵在工艺流程中所处位置和作用（6）所需连续运转的最长时间四、型号、规格、参数1、型号表示方法2、型号、规格、参数（见表4.1、表4.2）3、性能曲线（见图4.1、图4.2）五、结构与工作原理WLW系列为单缸单级双作用活塞泵，2WLW系列为单缸双级双作用活塞泵。
WLW系列无油立式真空泵使用说明
WLW 系列无油立式真空泵使用说明一、 WLW 系列无油立式真空泵的型号意义：二、 WLW 系列无油立式真空泵用途：WLW 系列无油立式真空泵是W 系列往复式真空泵的更新换代产品，是获得粗真空的主要设备。
由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便实现了先进的无油润滑。
由于无污水排放，所以WLW系列无油立式真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。
特别需要在清洁高真空或者气体需洁净回收的环境中应用。
WLW 系列无油立式真空泵克服了需润滑油所带来的污染。
若应用于抽除易燃易爆气体时，或者当压缩机使用时，应向我公司提出特殊订货要求。
三、 WLW 系列无油立式真空泵的特点：1、无油立式真空泵极限真空度高（ 4.5— 15mmHg ）。
2、无油立式真空泵无油：采用填充聚四氟乙烯活塞环可保证气缸不需要润滑油即可正常运行，避免了油污染、浪费及忘记加油所造成的事故。
3、无油立式真空泵可改变配件材质用于抽吸腐蚀性介质。
WLWF 系列采用不锈钢或衬氟、钛材料、能耐各类酸、碱、有机溶剂腐蚀。
4、无油立式真空泵节能（33%），节水（ 50%），节省占地面积（66%）。
5、无油立式真空泵气缸、活塞环、曲轴、十字头的平均磨损率大为降低，延长了使用寿命，使用寿命长（ 4— 10 倍）。
6、无油立式真空泵因消除了横波劣性振动，降低了噪声。
7、外形简洁美观、操作、维修方便。
8、无油立式真空泵可与罗茨泵组成罗茨立式无油往复真空机组四、 WLW 系列无油立式真空泵的工作原理：WLW 系列无油立式真空泵主要由机械传动部分、机械抽气部分和隔油部分组成，机械传动部分分为曲柄和连杆机构，由电动机带动皮带轮，然后通过曲轴、连杆、十字头传递给活塞，由皮带轮的圆周运动变为活塞的直线运动。
WLW 系列无油立式真空泵机械抽气部分主要依靠活塞在汽缸内的往复运动来完成。
无油立式真空泵说明书
⽆油⽴式真空泵说明书WLW(A、B、F、T)⽆油⽴式真空泵⽬录⼀．⽤途和特点⼆．型号、技术参数三．性能曲线图四．外型、基础、安装尺⼨五．WLW、WLWA、WLWT结构图六．WLW泵操作顺序七．维修及拆解顺序⼋．易损件九．设备保养及故障排除⼗．故障及排除⽅法附录⼀：真空泵适⽤范围附录⼆：真空缓冲罐结构图附录三：制造标准及资料⼀、⽤途和特点WLW系列⽆油⽴式真空泵，是获得粗真空的主要设备。
采⽤了独特的技术结构，性能更优越，使⽤更⽅便。
也是W型泵的换代产品。
它⼴泛应⽤于⽯油化⼯制药⾷品冶炼电⼦等⼯业部门的真空蒸馏、真空⼲燥、真空过滤、真空结晶、真空冶炼、真空浸渗等⽅⾯抽取⼤⽓、⽔蒸⽓、氯⽓、氯化氢、⼆氧化硫等⽓体。
WLW系列⽆油⽴式真空泵，具有以下主要特点：1．结构设计紧凑，刚性好，运动件受⼒均匀，减少了运动件的磨损，延长了使⽤寿命。
2．与同规格的泵相⽐，省电1/3，冷却⽔可⼆次使⽤，占地⾯积减少2/3；3. 曲轴箱内，采⽤油泵强制供油，润滑效果更好；4. 运转平稳，震动⼩，噪⾳低；5．因为⽆油润滑，可获得清洁真空，拒绝了临时停车后，空⽓回流对⼯艺系统的污染；6．添加回收装置，可回收系统中的液体(如醇类)，也可回收系统中的⽓体(如氯化氢变为盐酸)，如添加真空扑集器，也可抽取少量粉尘；7. 使⽤过程中，⽆须添加润滑油，维修⽅便、简单。
8. WLWA-改进型，WLWB-带隔离腔，WLWF-防腐型，WLWT-真空压缩机。
⼆．型号、技术参数表1表2三．性能曲线图0 L/S 2600 101000（Pa ）补充说明：1.以上所提供的数据是在⼤⽓压为标准值，室温为20℃的情况下测量平均值；2.以上表-2为双级泵的技术参数；3.⼀个标准⼤⽓压等于0.101Mpa 。
五．WLW、WLWA、WLWB、WLWT结构图填料箱六、WLW泵操作顺序1．开机前的准备1-1：管线检漏；1-2：加油(20＃机械油)⽌下油窗1/4处(⾃上⽽下)，1-3：进⽔；1-4、⽤⼿盘动⽪带轮数周，确认⽆异常现象。
WLW真空泵操作规程(共36张PPT)
安装：
• 1、泵的基础按本说明基础图，用混凝土浇 筑。
• 2、泵的机座应放在基础上应用水平仪找平， 并用地脚螺栓固定稳。
• 3、拧紧地脚螺栓的螺母时应用力均匀逐渐 拧紧。
修正，同时消除吸排气道及阀座、阀盖等处的污垢。 • (4)、检查气缸内壁、活塞杆、活塞环、十字头、十字头
销与连杆小头轴瓦、曲柄销与连杆大头轴瓦等处的磨损 情况，必要时进行更换。
• （5）、清除气缸内零件上的沉淀物。
• （6）、检查填料箱密封，如发现密封泄漏立即更换 填料。
• （7）、泵如准备长期停止使用，在停机时趁热放净润 滑油、冷却水，并用清洁润滑油冲洗曲轴箱后将油放出 ，并换入新的润滑油后，用手转动曲轴皮带轮几转，泵 的各孔口用塑料布包扎好，防雨水、灰尘、杂物落入， 放松三角带，将泵存放在通风、干燥和无腐蚀性气体的 遮盖场所内。
气缸直径：＞350~400 安装间隙对口：1.60 安装间隙侧隙：0.70~0.10 允许最大磨损对口：5.50 允许最大磨损侧隙：0.20
气缸直径：＞400~450
安装间隙对口：1.80 安装间隙侧隙：0.70~0.10
允许最大磨损对口：6.00
允许最大磨损侧隙：0.20 气缸直径：＞450~500
故障排除：
W型真空泵检修方法及质量标准
• 1 气缸 • 1.1 测量气缸的圆度与圆柱度，根据其磨损
程度确定镗缸或更换。 • 1.2 气缸的圆度和圆柱度符合表5的规定
。
1.3 气缸内表面应无裂纹、砂眼、伤痕、沟 要使WLW真空泵工作正常可靠，减少零件磨损，延长使用寿命，必须对泵进行维护保养。
WLW系列无油立式真空泵使用说明.pdf
WLW系列无油立式真空泵使用说明一、WLW系列无油立式真空泵的型号意义：二、WLW系列无油立式真空泵用途：WLW系列无油立式真空泵是W系列往复式真空泵的更新换代产品，是获得粗真空的主要设备。
由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便实现了先进的无油润滑。
由于无污水排放，所以WLW系列无油立式真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。
特别需要在清洁高真空或者气体需洁净回收的环境中应用。
WLW系列无油立式真空泵克服了需润滑油所带来的污染。
若应用于抽除易燃易爆气体时，或者当压缩机使用时，应向我公司提出特殊订货要求。
三、WLW系列无油立式真空泵的特点：1、无油立式真空泵极限真空度高（4.5—15mmHg）。
2、无油立式真空泵无油：采用填充聚四氟乙烯活塞环可保证气缸不需要润滑油即可正常运行，避免了油污染、浪费及忘记加油所造成的事故。
3、无油立式真空泵可改变配件材质用于抽吸腐蚀性介质。
WLWF系列采用不锈钢或衬氟、钛材料、能耐各类酸、碱、有机溶剂腐蚀。
4、无油立式真空泵节能（33%），节水（50%），节省占地面积（66%）。
5、无油立式真空泵气缸、活塞环、曲轴、十字头的平均磨损率大为降低，延长了使用寿命，使用寿命长（4—10倍）。
6、无油立式真空泵因消除了横波劣性振动，降低了噪声。
7、外形简洁美观、操作、维修方便。
8、无油立式真空泵可与罗茨泵组成罗茨立式无油往复真空机组四、WLW系列无油立式真空泵的工作原理：WLW系列无油立式真空泵主要由机械传动部分、机械抽气部分和隔油部分组成，机械传动部分分为曲柄和连杆机构，由电动机带动皮带轮，然后通过曲轴、连杆、十字头传递给活塞，由皮带轮的圆周运动变为活塞的直线运动。
WLW系列无油立式真空泵机械抽气部分主要依靠活塞在汽缸内的往复运动来完成。
气缸内的活塞上有活塞环，保证被活塞间隔开的气缸两端气密封性。
WLW系列无油立式真空泵使用说明
WLW系列无油立式真空泵使用说明一、WLW系列无油立式真空泵的型号意义：二、WLW系列无油立式真空泵用途：WLW系列无油立式真空泵是W系列往复式真空泵的更新换代产品，是获得粗真空的主要设备。
由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便实现了先进的无油润滑。
由于无污水排放，所以WLW 系列无油立式真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。
特别需要在清洁高真空或者气体需洁净回收的环境中应用。
WLW系列无油立式真空泵克服了需润滑油所带来的污染。
若应用于抽除易燃易爆气体时，或者当压缩机使用时，应向我公司提出特殊订货要求。
三、WLW系列无油立式真空泵的特点：1、无油立式真空泵极限真空度高（4.5—15mmHg）。
2、无油立式真空泵无油：采用填充聚四氟乙烯活塞环可保证气缸不需要润滑油即可正常运行，避免了油污染、浪费及忘记加油所造成的事故。
3、无油立式真空泵可改变配件材质用于抽吸腐蚀性介质。
WLWF系列采用不锈钢或衬氟、钛材料、能耐各类酸、碱、有机溶剂腐蚀。
4、无油立式真空泵节能（33%），节水（50%），节省占地面积（66%）。
5、无油立式真空泵气缸、活塞环、曲轴、十字头的平均磨损率大为降低，延长了使用寿命，使用寿命长（4—10倍）。
6、无油立式真空泵因消除了横波劣性振动，降低了噪声。
7、外形简洁美观、操作、维修方便。
8、无油立式真空泵可与罗茨泵组成罗茨立式无油往复真空机组四、WLW系列无油立式真空泵的工作原理：WLW系列无油立式真空泵主要由机械传动部分、机械抽气部分和隔油部分组成，机械传动部分分为曲柄和连杆机构，由电动机带动皮带轮，然后通过曲轴、连杆、十字头传递给活塞，由皮带轮的圆周运动变为活塞的直线运动。
WLW系列无油立式真空泵机械抽气部分主要依靠活塞在汽缸内的往复运动来完成。
气缸内的活塞五、WLW系列无油立式真空泵结构图：1、上泵盖2、气阀上顶杆3、气阀压盖4、气阀5、气阀下顶杆6、机身7、十字头8、连杆9、大油窗压盖10、大油窗视镜11、活塞大垫圈12、活塞13、小活塞环14、大活塞环15、弹性圈16、泵体17、活塞杆18、加油管盖19、加油管20、油封21、油封垫圈22、油封衬23、油封衬压盖24、销子25、小油窗视镜26、小油窗压盖27、曲轴闷盖28、曲轴接接29、连接杆30、机油泵31、放油管33、下泵盖34、活塞螺母35、曲轴通盖36、大带皮轮37、骨架油封38、曲轴 39、轴承32、底座 40、滤油器六、WLW系列无油立式真空泵技术参数表：型号/参数/项目WLW-50BWLW-70BWLW-100BWLW-150BWLW-200BWLW-300B WLW-400B WLW-600BWLW-1000B抽气速率L/S(m3/h ) 50(180)70(250)100(360)150(540)200(720)300(1080)400(1440)600(2160)1000(360极限压力15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) Torr(kpa)电动机型Y132M1-6 Y132M-4 Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y225M-6 Y280S-6 Y315M-6 号电动机功4 5.5 7.5 11 15 22 30 45 90率(kw)吸气通径∮50∮50∮100∮125∮125∮160∮160∮250∮320 (mm)排气通径∮50∮50∮100∮125∮125∮160∮160∮250∮320 (mm)噪音≤70≤70≤78≤80≤80≤80≤80≤80≤90dB(A)重量含电500 580 700 900 1000 1500 1700 2500 4500机(Kg)七、WLW系列无油立式真空泵性能曲线图：八、WLW系列无油立式真空泵安装尺寸图：尺寸WLW-50B WLW-100B WLW-150B WLW-200B WLW-300B WLW-400B WLW-600B WLW-1000B /型号L 1020 1150 1280 1300 1500 1500 1950 2410L1 400 485 560 560 660 660 885 955L2 158 195 245 245 310 310 360 475B 530 640 680 740 875 875 1050 1850B1 320 360 450 450 500 500 720 860B2 207 238 275 275 300 300 465 520H 1280 1520 1725 1725 2100 2100 2550 2700H1 1020 1275 1465 1440 1700 1700 2120 2300∮D115 170 200 200 230 230 335 425∮K90 145 175 175 200 200 310 395∮Q50 100 125 125 160 160 250 320N 4 8 8 8 8 8 8 12∮d M12 10 12 12 12 12 12 14∮D1160 215 245 245 280 280 390 440∮K1125 180 210 210 240 240 390 440∮Q150 100 125 125 160 160 250 320N1 4 8 8 8 8 8 12 12∮d118 18 18 18 22 22 22 22WLW系列无油立式真空泵的选型须知：①无油立式真空泵的产品名称与型号②无油立式真空泵的真空度要求单位PA或MPA资料来自上海飞鲁真空泵厂有限公司网页。
WLW系列无油立式真空泵使用说明
WLW系列无油立式真空泵使用说明一、WLW系列无油立式真空泵的型号意义：二、WLW系列无油立式真空泵用途：WLW系列无油立式真空泵是W系列往复式真空泵的更新换代产品，是获得粗真空的主要设备。
由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便实现了先进的无油润滑。
由于无污水排放，所以WLW系列无油立式真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。
特别需要在清洁高真空或者气体需洁净回收的环境中应用。
WLW系列无油立式真空泵克服了需润滑油所带来的污染。
若应用于抽除易燃易爆气体时，或者当压缩机使用时，应向我公司提出特殊订货要求。
三、WLW系列无油立式真空泵的特点：1、无油立式真空泵极限真空度高（4.5—15mmHg）。
2、无油立式真空泵无油：采用填充聚四氟乙烯活塞环可保证气缸不需要润滑油即可正常运行，避免了油污染、浪费及忘记加油所造成的事故。
3、无油立式真空泵可改变配件材质用于抽吸腐蚀性介质。
WLWF系列采用不锈钢或衬氟、钛材料、能耐各类酸、碱、有机溶剂腐蚀。
4、无油立式真空泵节能（33%），节水（50%），节省占地面积（66%）。
5、无油立式真空泵气缸、活塞环、曲轴、十字头的平均磨损率大为降低，延长了使用寿命，使用寿命长（4—10倍）。
6、无油立式真空泵因消除了横波劣性振动，降低了噪声。
7、外形简洁美观、操作、维修方便。
8、无油立式真空泵可与罗茨泵组成罗茨立式无油往复真空机组四、WLW系列无油立式真空泵的工作原理：WLW系列无油立式真空泵主要由机械传动部分、机械抽气部分和隔油部分组成，机械传动部分分为曲柄和连杆机构，由电动机带动皮带轮，然后通过曲轴、连杆、十字头传递给活塞，由皮带轮的圆周运动变为活塞的直线运动。
WLW系列无油立式真空泵机械抽气部分主要依靠活塞在汽缸内的往复运动来完成。
气缸内的活塞上有活塞环，保证被活塞间隔开的气缸两端气密封性。
WLW无油系列往复式真空泵安全操作规程
WLW无油系列往复式真空泵安全操作规程第一章总则第一条为保证WLW无油系列往复式真空泵的正常运行和操作人员的安全，制定本规程。
第二条本规程适用于使用WLW无油系列往复式真空泵的操作人员。
第三条操作人员在使用WLW无油系列往复式真空泵时，应严格遵守本规程的规定。
第四条操作人员在使用WLW无油系列往复式真空泵前，应接受相关的操作培训，并具备相关技能和知识。
第五条运行、维护、保养WLW无油系列往复式真空泵时，应按照本规程的要求进行操作。
第六条操作人员在使用WLW无油系列往复式真空泵时，应按照设备的安全规定和操作要求进行操作。
第七条操作人员在使用WLW无油系列往复式真空泵时，应佩戴必要的个人防护装备，并注意操作环境的安全。
第八条操作人员在操作WLW无油系列往复式真空泵前，应进行设备检查，确保设备完好无损。
第九条在操作WLW无油系列往复式真空泵时，应遵守安全操作流程，并禁止违规操作。
第一条操作人员在使用WLW无油系列往复式真空泵前，应检查电源和电气设备是否正常，并确保设备接地良好。
第二条操作人员应确保所使用的真空泵的型号和规格与操作要求一致。
第三条在启动WLW无油系列往复式真空泵前，应检查其工作环境是否符合安全要求，避免气体或液体进入设备引起事故。
第四条在启动WLW无油系列往复式真空泵前，应进行设备预热和预冷处理，确保设备在正常工作温度下运行。
第五条在启动WLW无油系列往复式真空泵前，应打开排气阀、进气阀，并确保设备接通。
第六条操作人员在工作中，应定期检查WLW无油系列往复式真空泵的排气阀和进气阀的密封性能，并及时更换损坏的阀门。
第七条在运行过程中，应检查真空泵的压力表、油位表和温度表的显示情况，确保设备的工作状态正常。
第八条操作人员在工作中，应定期清理WLW无油系列往复式真空泵的滤网、过滤器和排气口，避免堵塞和积灰。
第九条在运行WLW无油系列往复式真空泵过程中，应保持设备的运转平稳，避免产生异常振动和噪音。
WLW系列立式真空泵使用说明书
目录一、概述 (1)二、用途 (1)三、附属设备 (1)四、型号、规格、参数 (2)五、结构与工作原理 (2)六、外形与地基尺寸 (4)七、安装 (15)八、操作 (15)九、维护和保养 (16)十、常用配件拆卸与装配 (18)十一、故障排除 (19)十二、易损件 (20)一、概述WLW系列为无油（耐腐）立式往复真空泵，是我厂与科研单位联合开发并经十余年不断改进的成熟产品，其主要优点是（与W型卧式往复泵比较）：1、极限真空度高（4.5-15mmHg）2、无油润滑，可获得洁净真空，并利于尾气的洁净回收。
3、节能（33%），节水（50%），节省占地面积（66%）。
4、气阀轴向布置，使用寿命长（4-10倍）。
5、振动小，噪音低。
6、外形简洁美观，操作、维修方便。
7、WLW-B系列采用全无油结构及四氟类密封材料、能耐各类有机溶剂。
8、WLW-F、T系列采用不锈钢、钛材料、能耐各类、酸、碱、有机溶剂腐蚀。
二、用途本厂生产的WLW系列立式往复真空泵广泛应用于制药、化工、食品等行业的真空输送提料、提炼、蒸馏、浓缩、真空包装、干燥、气体解析、尾气回收等场合，是取代W型卧式往复泵、水环式真空泵的理想产品。
三、附属设备1、过滤器：（1）当被抽气体含粉尘或固体物料时。
（2）新安装管道系统（法兰式过滤器，用户根据现场情况向我厂订购）2、冷凝器：（1）当被抽气体含大量可凝性气体时；（2）当被抽气体温度超过65℃时。
3、阻液器：当被抽气体中有大量液体时。
4、中和罐：当被抽气体具有腐蚀性时（WLW-F/T除外）。
5、膨胀节：为避免振动、温差引起管道法兰泄漏，避免管道安装应力。
WLW300及以上型号必须安装。
6、缓冲罐：为避免泵的启动冲击。
7、其它：选用本厂产品时，请详细告之使用情况：（1）被抽介质（酸、碱、溶剂种类）（2）介质温度（3）有无可凝性气体（4）有无粉尘或固体颗粒（5）泵在工艺流程中所处位置和作用（6）所需连续运转的最长时间四、型号、规格、参数1、型号表示方法2、型号、规格、参数（见表4.1、表4.2）3、性能曲线（见图4.1、图4.2）五、结构与工作原理WLW系列为单缸单级双作用活塞泵，2WLW系列为单缸双级双作用活塞泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
125
160
160
250
320
N
4
8
8
8
8
8
8
12
∮d M12
10
12
12
12
12
12
14
∮D1 160
215
245
245
280
280
390
440∮K1 125Fra bibliotek180
210
210
240
240
390
440
∮Q1 50
100
125
125
160
160
250
320
N1 4
四、WLW 系列无油立式真空泵的工作原理：
WLW 系列无油立式真空泵主要由机械传动部分、机械抽气部分和隔油部分组成，机械传动部 分分为曲柄和连杆机构，由电动机带动皮带轮，然后通过曲轴、连杆、十字头传递给活塞， 由皮带轮的圆周运动变为活塞的直线运动。WLW 系列无油立式真空泵机械抽气部分主要依 靠 活塞在汽缸内的往复运动来完成。气缸内的活塞上有活塞环，保证被活塞间隔开的气缸 两端 气密封性。WLW 系列无油立式真空泵活塞在气缸内做往复运动时，不断的改变气缸两 端的容
WLW-70 WLW-100 WLW-150 WLW-200
WLW-1000
数/项目 WLW-50B B
B
B
B
WLW-300B WLW-400B WLW-600B B
抽气速率
70(250 100(360 150(540 200(720 300(1080 400(1440 600(2160
L/S(m3/h 50(180) )
≤80
≤80
≤90
重量含电
机(Kg) 500
580 700
900
1000 1500
1700
2500
4500
七、WLW 系列无油立式真空泵性能曲线图：
八、WLW 系列无油立式真空泵安装尺寸图：
3
学海无 涯
尺寸/ 型号 WLW-50B WLW-100B WLW-150B WLW-200B WLW-300B WLW-400B WLW-600B WLW-1000B
管盖
垫圈
衬压盖
25、小油窗视 26、小油 27、曲轴闷 28、曲轴接 29、连接 30、机油泵 31、放油 33、下泵
镜
窗压盖 盖
接
杆
管
盖
34、活塞螺母 35、曲轴 36、大带皮 37、骨架油 38、曲轴 39、轴承 32、底座 40、滤油
通盖
轮
封
器
六、WLW 系列无油立式真空泵技术参数表：
型号/参
1
学海无涯
积，一端容积扩大吸入气体，另一端容积缩小排出气体。活塞与气阀的联合作用，周期地完 成 吸气和排气作用。隔油腔及充气腔将机械传动部分与气体流通部分隔开，以防止油漏入、 或带入气缸内。当要求抽吸气回收时，充气腔内可充入该种气体。以防止空气漏入气缸内而 影响气体纯度。
五、WLW 系列无油立式真空泵结构图：
L
1020 1150
1280
1300
1500
1500
1950
2410
L1 400
485
560
560
660
660
885
955
L2 158
195
245
245
310
310
360
475
B
530
640
680
740
875
875
1050
1850
B1 320
360
450
450
500
500
720
860
B2 207
238
学海无 涯
WLW 系列无油立式真空泵使用说明
一、WLW 系列无油立式真空泵的型号意义：
二、WLW 系列无油立式真空泵用途：
WLW 系列无油立式真空泵是 W 系列往复式真空泵的更新换代产品，是获得粗真空的主要设备 。 由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便 实现了先进的无油润滑。由于无污水排放，所以 WLW 系列无油立式真空泵特别适用于化工、 医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。 特别需要在清洁高真空或者气体需洁净回收的环境中应用。WLW 系列无油立式真空泵克服 了 需润滑油所带来的污染。若应用于抽除易燃易爆气体时，或者当压缩机使用时，应向我 公司 提出特殊订货要求。
275
275
300
300
465
520
H
1280 1520
1725
1725
2100
2100
2550
2700
H1 1020 1275
1465
1440
1700
1700
2120
2300
∮D 115
170
200
200
230
230
335
425
∮K 90
145
175
175
200
200
310
395
∮Q 50
100
125
电动机功
率(kw) 4
5.5 7.5 11
15
22
30
45
90
吸气通径
(mm)
∮50 ∮50 ∮100 ∮125 ∮125 ∮160 ∮160 ∮250 ∮320
排气通径 ∮50 ∮50 ∮100 ∮125 ∮125 ∮160 ∮160 ∮250 ∮320
(mm)
噪音 dB(A) ≤70 ≤70 ≤78 ≤80 ≤80 ≤80
1、上泵盖 2、气阀上 3、气阀压 4、气阀 5、气阀下 6、机身 7、十字头 8、连杆
顶杆
盖
顶杆
9、大油窗压 10、大油 11、活塞大 12、活塞 13、小活 14、大活塞 15、弹性 16、泵体
盖
窗视镜 垫圈
塞环
环
圈
17、活塞杆 18、加油 19、加油管 20、油封 21、油封 22、油封衬 23、油封 24、销子
三、WLW 系列无油立式真空泵的特点：
1、无油立式真空泵极限真空度高（4.5—15mmHg）。 2、无油立式真空泵无油：采用填充聚四氟乙烯活塞环可保证气缸不需要润滑油即可正常运 行，避免了油污染、浪费及忘记加油所造成的事故。 3、无油立式真空泵可改变配件材质用于抽吸腐蚀性介质。WLWF 系列采用不锈钢或衬氟、 钛 材料、能耐各类酸、碱、有机溶剂腐蚀。 4、无油立式真空泵节能（33%），节水（50%），节省占地面积（66%）。 5、无油立式真空泵气缸、活塞环、曲轴、十字头的平均磨损率大为降低，延长了使用寿命 ， 使用寿命长（4—10 倍）。 6、无油立式真空泵因消除了横波劣性振动，降低了噪声。 7、外形简洁美观、操作、维修方便。 8、无油立式真空泵可与罗茨泵组成罗茨立式无油往复真空机组
)
)
)
)
)
)
1000(360
2
学海无 涯
)
极限压力
Torr(kpa 15(2.0) 15(2.0 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0)
)
)
电动机型 Y132M1- Y132M-
号
6
4
Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y225M-6 Y280S-6 Y315M-6
