DSP原理及应用考试卷答案
DSP原理及应用考试卷3答案
DSP 课程考试试卷3一、填空（每空1分，共30分）1. TI 公司的定点DSP 产品主要有 TMS320C2000 系列、TMS320C5000系列和 TMS320C6000 系列。
2. ’C54x DSP 中传送执行指令所需的地址需要用到 PAB 、CAB 、DAB 和 EAB4条地址总线。
3. DSP 的内部存储器类型可分为随机存取存储器（RAM ）和只读存储器（ROM ）。
其中RAM 又可以分为两种类型：单寻址RAM （SARAM ）和双寻址RAM （DARAM ）。
4. ’C54x DSP 的内部总存储空间为192K 字，分成3个可选择的存储空间：64K 字的程序存储空间 、64K 字的数据存储空间和64K 字的 I/O 空间 。
5. 从功能结构上，’C54X DSP 的CPU 可以划分成 运算部件 和 控制部件 两大部分。
6. ’C54x DSP 的寻址方式有七种，分别为立即寻址、绝对寻址、累加器寻址、直接寻址、 间接寻址 、存储器映象寄存器寻址、堆栈寻址。
7. 在’C54x DSP 寻址和指令系统中，Xmem 和Ymem 表示 16位双寻址操作数 ，Dmad 为16位立即数，表示 数据存储器地址 ，Pmad 为16位立即数，表示 程序存储器地址 。
8. 程序计数器的值可以通过 复位操作 、 顺序执行指令 、 分支转移 ，累加器转移，块重复，子程序调用，从累加器调用子程序，中断等操作改变。
9. ’C54x DSP 芯片采用了6级流水线的工作方式，即一条指令分为 预取指 、取指、译码、 寻址 、读数和执行6个阶段。
解决MMR 写操作的流水线冲突时，一般可用采用推荐指令和 插入空操作指令 的方法。
11.’C54x DSP 定时器由3个16位存储器映射寄存器组成：定时器寄存器（TIM ）、 定时器周期寄存器（PRD ）和 定时器控制寄存器（TCR ） 。
12. 主机接口（HPI ，Host Port Interface ） 是TMS320C54x 系列定点芯片内部具有的一种接口部件，主要用于DSP 与其他总线或CPU 进行通信。
DSP原理与应用试题A答案及评分标准
2011—2012学年第1学期《DSP原理与应用》试题（A卷）答案及评分标准一、选择题（共5题，每题2分，共10分）1、C2、B3、D4、A5、D二、填空题（共10空，每空2分，共20分）1、数字信号处理器2、1、3、4 3、堆栈指针、页指针4、立即数寻址、堆栈寻址5、助记符、操作数三、指令解释（共4题，每题5分，共20分）1、将立即数60H装入AR3寄存器中2、无任何操作3、把数据从栈顶弹入到存储器映射寄存器4、（30H）=50H，（40H）=50H，AR3=60H，AR4=80H四、简答题（共3题，每题10分）1、答：目前，市场上主流的处理器有CPU、DSP、单片机、CPLD与FPGA等可编程逻辑器件，与DSP相比，它们的优缺点如下。
CPU优点是超过100MHz的工作频率；完善的开发手段；丰富的软件支持；支持各种扩展功能的整机、板卡；CPU的缺点是信号处理速度慢，不能满足实时要求；性价比、体积、功耗比DSP差。
单片机优点是中断多，适合做事务处理；控制接口多，适合以控制为主的模数混合设计；价格比DSP低得多；单片机缺点是没有硬件乘法器；输入/输出能力差，运算速度慢；存储器容量比DSP小；A/D精度比DSP低。
FPGA/CPLD优点是时序控制能力强（没有指令周期，速度快）；控制能力较强（但比单片机差）。
FPGA/CPLD缺点是适合单一运算，混合功能实现差。
2、答：直接寻址是指在指令中包含有数据存储器地址的低7位，这7位作为偏移地址，与基地址一同构成16位的数据存储器地址。
数据页指针DP和堆栈指针SP都可以用来作为基地址，由寄存器ST1的CPL位决定采用何种指针，当CPL=0时，选用数据页指针DP的直接寻址方式。
选择DP中的9位数据作为高位，与指令中指定的数据存储器中的7位数据作为低位直接相连作为16位数据存储单元的地址，如下图示3、答：（1）中断请求某一外设发出中断请求时，将该外设的中断请求标志位（IFR）置1。
[DOC]-DSP原理及应用试卷答案
![[DOC]-DSP原理及应用试卷答案](https://img.taocdn.com/s3/m/a1342241a8114431b90dd891.png)
[DOC]-DSP原理及应用试卷答案DSP原理及应用试卷答案通信系《DSP原理及应用》期末考试题(答案)一、填空题(每空2分，共20分)1、在C语言和C55x汇编语言的混合程序设计中，C函数的参数和返回值传递到C55x的寄存器中。
在函数“long func(int *p1, int i2, int i3, inti4)”中，*p1传递到 AR0 寄存器，i2传递到 T0 寄存器，i4传递到 AR1 寄存器，返回值由 AC0 寄存器传递。
2、汇编语言“mov *AR0，AC0”使用的寻址方式是间接寻址模式，“mov#0x3，DPH”使用的寻址方式是直接寻址模式，“mov *(#0x011234)，T2”使寻址方式是绝对寻址模式。
用的3、指令执行前AC0的值是0012345678，那么汇编语句“AND #0x7f，AC0”，执行之后，AC0的值是 0000000078 。
4、C55x 的链接器命令文件中，SECTIONS命令的主要作用是告诉链接器如何将输入段组合成输出段，以及在存储器何处存放输出。
MEMORY命令的主要作用是定义目标系统的存储器配置图，包括对存储器各部分的命名，以及规定它们的起始地址和长度。
二、简述题(共40分)1、根据你的理解，试列举 DSP 芯片的特点,(5分)答:哈佛结构;多总线结构;指令系统的流水线操作;专用的硬件乘法器;特殊的DSP指令;快速的指令周期;丰富的外设2、TMS320C55x 芯片的总线结构有何特点，主要包括哪些总线,它们的功能是什么,(6分)答:TMS320C55x DSP采用先进的哈佛结构并具有十二组总线，其独立的程序总线和数据总线允许同时读取指令和操作数，实现高度的并行操作。
采用各自分开的数据总线分别用于读数据和写数据，允许CPU在同一个机器周期内进行两次读操作数和一次写操作数。
独立的程序总线和数据总线允许CPU同时访问程序指令和数据。
包括12条总线，分别是:PAB和PB、BAB和BB、CAB和CB、DAB和DB、EAB和EB、FAB和FB。
(完整word版)DSP原理与应用练习题+参考答案-通信-广工
《DSP 原理与应用》练习题参考答案24学时版本 用于通信方向注意：红色字体文字为解题注解与说明，万万不可作为答题内容1. Q.15表示是16位数据中第15位为符号位，第14~0位为小数位。
试写出下面问题的答案: ⑴ 分别写出十进制正数 0.68和十进制负数-0.245的Q.15表示。
0.68*32768=570AH-0.245*32768=-1F5CH=E0A4H⑵ 分别写出Q.15表示的A200H 和5A00H 的十进制数值。
A200H/32768=-5E00H/32768=- 0.734375 5A00H/32768=0.703125上面两小题使用教材 P7两条公式，公式中 Q 为数据中的小数位数，digits<->data 。
取补码的正规方法 是按位取反得到的反码加上1。
16进制下快速算法是找出互补的数，即加上该互补数得10000H 。
例如求 1F5CH 补码，1F5CH+E0A4H=10000H 。
故 E0A4H 为所求。
⑶ 已知两个Q.15数相乘的乘积存放于累加器A 中。
FRCT=O 时A 为16进制OxFFEAOOOOOO ，该乘积的十进制数是多少？ FRCT=1时A 为16进制0X007D000000，该乘积的十进制数又是多少？ FRCT=0时累加器A 低30位为小数位 乘积既非Q.31，也非Q.30解法一， 写出小数点后二进制位数值 ，乘积为-16000000H ，小数点后的二进制为01011B ，得2-2+2-4+2-5=-11/25=-0.34375解法二，运用教材 P7 公式，EA000000/2 30=-16000000//2 30=-11/25=-0.34375 FRCT=1时累加器A 低31位为小数位 乘积为Q.31，其中高16位为Q.15解法一，写出小数点后二进制位数值，乘积7D000000H 小数点后的二进制为1111101B ，得 2-1+2-2+2-3+2-4+2-5+2-7=125/27= 0.9765625解法二，运用教材 P7 公式，7D000000H/2 31=125/27= 0.9765625解法三，取乘积 Q.15形式，乘积 Q.15形式为7D00H=32000/32768=0.97656251000H 存放 27246，1001H 存放 12540，结果存放 1002H SSBX FRCTMPY *(1000H), #192, A MPYA *(1001H) STH B, *(1002H)以上有符号数乘法中小数点位置：2.解决图像编码中常见的8x8离散余弦变换在 VC5402 DSP 上定点运算问题。

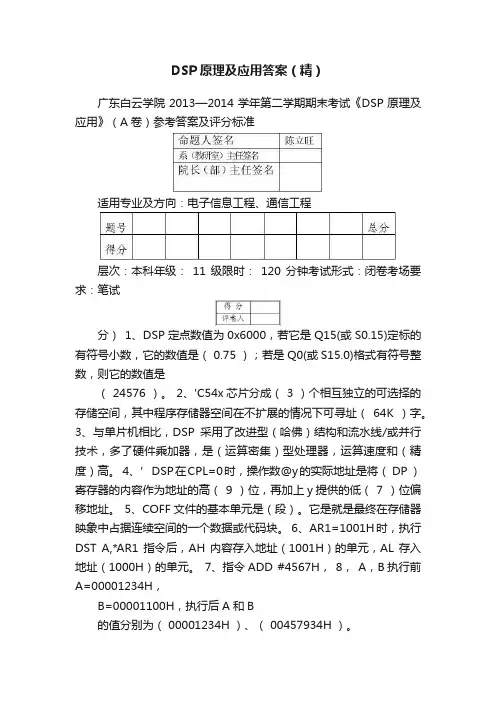

DSP原理及应用答案（精）
DSP原理及应用答案（精）广东白云学院2013—2014学年第二学期期末考试《DSP原理及应用》（A卷）参考答案及评分标准适用专业及方向：电子信息工程、通信工程层次：本科年级：11 级限时：120 分钟考试形式：闭卷考场要求：笔试分）1、DSP定点数值为0x6000，若它是Q15(或S0.15)定标的有符号小数，它的数值是（ 0.75 ）；若是Q0(或S15.0)格式有符号整数，则它的数值是（ 24576 ）。
2、'C54x芯片分成（ 3 ）个相互独立的可选择的存储空间，其中程序存储器空间在不扩展的情况下可寻址（64K ）字。
3、与单片机相比，DSP采用了改进型（哈佛）结构和流水线/或并行技术，多了硬件乘加器，是（运算密集）型处理器，运算速度和（精度）高。
4、’DSP在CPL=0时，操作数@y的实际地址是将（ DP ）寄存器的内容作为地址的高（ 9 ）位，再加上y提供的低（ 7 ）位偏移地址。
5、COFF文件的基本单元是（段）。
它是就是最终在存储器映象中占据连续空间的一个数据或代码块。
6、AR1=1001H时，执行DST A,*AR1指令后，AH内容存入地址（1001H）的单元，AL存入地址（1000H）的单元。
7、指令ADD #4567H， 8， A，B执行前A=00001234H，B=00001100H，执行后A和B的值分别为（ 00001234H ）、（ 00457934H ）。
第 1 页共 12 页8、 'C54x芯片的中断系统可分为硬件中断和（软件中断），还可以分为可屏蔽中断和（非屏蔽中断）。
9、'C54x芯片的硬件复位地址为（ FF80H ），INT0的中断序号为16，IPTR=1FFH时其中断向量地址为（ FFC0H ）。
10. 在’C54x DSP寻址和指令系统中，操作数Xmem和Ymem 表示（数据存储器双寻址数据），Lmem表示（长字寻址的32位数据存储器数据）。
dsp原理及应用试卷及答案
dsp原理及应用试卷及答案【篇一：dsp原理及应用_复习题】ass=txt>1．累加器a分为三个部分，分别为。
1．ag,ah,al2．tms320vc5402型dsp的内部采用2．8,163．tms320vc5402型dsp采用总线结构对程序存储器和数据存储器进行控制。
3．哈佛4．tms329vc5402型dsp有个辅助工作寄存器。
4．8个5．dsp处理器tms320vc5402中daram的容量是字。
5．16k字6．ti公司的dsp处理器tms320vc5402pge100有___________个定时器。
6．27．在链接器命令文件中，page １通常指________存储空间。
7．数据8．c54x的中断系统的中断源分为_______中断和____ ____中断。
8．硬件、软件1．ti公司dsp处理器的软件开发环境是__________________。
1．答：ccs(code composer studio)2．dsp处理器tms320vc5402外部有___________根地址线。
2．答：20根3．直接寻址中从页指针的位置可以偏移寻址3．答：1284．在链接器命令文件中，page 0通常指________存储空间。
4．答：程序5．c54x系列dsp处理器中，实现时钟频率倍频或分频的部件是_____________。
5．答：锁相环pll6．tms320c54x系列dsp处理器上电复位后，程序从指定存储地址________单元开始工作。
6．答：ff80h7．tms320c54x系列dsp处理器有_____个通用i/o引脚，分别是_________。
7．答：2个，bio和xf8．dsp处理器按数据格式分为两类，分别是；。
8．答：定点dsp和浮点dsp9．tms329vc5402型dsp的st1寄存器中，intm位的功能是。
9．答：开放/关闭所有可屏蔽中断10．ms320c54x dsp主机接口hpi是________位并行口。
数字信号处理DSP原理及应用考试试题与答案
数字信号处理DSP原理及应用考试一、选择题1．’C54x 进行32位长数据读操作时使用的数据总线是( )。
[单选题] *A) CB和EBB) EB和DBC) CB和DB*D) CB、DB和EB2．以下哪种方法不能清除中断标志寄存器IFR中的中断标志位。
( ) [单选题] *A) 硬件复位B) 软件复位C) 软件置位IFR寄存器中的标志位D) 软件清零IFR寄存器中的标志位*3．下列说法中错误的是( )。
[单选题] *A) 每个DARAM块在单周期内能被访问2次。
B) 每个SARAM块在单周期内只能被访问1次。
C) 片内ROM主要存放固化程序和系数表，只能作为程序存储空间。
*D) DARAM和SARAM既可以被映射到数据存储空间用来存储数据，也可以映射到程序空间用来存储程序代码。
4. 若程序中对堆栈设置如下，则下列说法错误的是( )。
size .set 120stack .usect “STACK”，sizeSTM # stack + size，SP [单选题] *A) 此堆栈段的段名为STACKB) 此堆栈段共120个单元C) 此堆栈段第一个变量的名为size称*D) 堆栈设置好后，堆栈指针SP指向栈底5．若要累加器A大于0或溢出时，程序转移至sub，可以实现此功能的指令是( )。
[单选题] * A) BC sub, AGT B) BC sub, AGT, AOV*BC sub, AOVC) BC sub, AGT D) BC sub, AGT, ANOVBC sub, ANOV6．执行指令PSHM AR5之前SP=03FEH，则指令执行后SP=( ) [单选题] *A) 03FDH*B) 03FFHC) 03FCHD) 0400H7．以下控制位中哪一位用来决定程序存储空间是否使用内部RAM。
( ) [单选题] *A) MP/B) OVLY*C) DROMD) SXM8. 下列指令中，哪条指令的写法是错误的。
《DSP原理及应用》课程考试试题
物理与电子信息系《DSP原理及应用》课程考试试题（A卷）时量：120分钟总分：100分考试说明：本试题中所指DSP芯片均指TI公司TMS32C54x系列16位DSP芯片，使用到的相关存储器影像寄存器在相应地方有其格式说明。
一、单项选择题(本大题总共10小题，每小题3分，共30分)每小题所列出有4或3小项，其中仅1项是符合题目要求的，请将正确的选项序号填写在题目中的括号中。
1、在指令执行前寄存器和数据存储器相应的初始状态为(AR3)=0100h，(0100h)=0444h，则指令：ANDM#00FFh， *AR3＋执行后，以下结果正确的是：（）(A) (AR3)=0100h (B) (0100h)=0444h (C) (AR3)=0444h (D) (0100h)=0044h2、请指出下面指令使用不正确的一项为：（）（A）STL B,－8，*AR7－（B）STL A, 11(C) STL *AR2+, A (D) STLM A, BRC3、在指令执行前CPU寄存器和相关存储器影像寄存器初始状态为：A=0056788933h, B=0000000000h, ST1的C16=0, AR4=0100h, (0100h)=1534h, (0101h)=3456h, 则执行指令DADD *AR4+, A, B 后，下面所示结果不正确的是（）(A) A=0056788933h (B) AR4=0102h(C) B=006BACBD89h (D) B=00BD896BACh4、下面对TMS320C54xDSP的ALU进行运算时，如果运算的结果发生溢出，则ALU的饱和逻辑会对运算结果进行溢出处理，下面说法不正确的是：（）(A) 若OVM=0，则对ALU的运算结果不作任何调整，直接送入累加器；(B) 当正向溢出时，将32位最大正数00 7FFFFFFFH装入累加器；(C) 若OVM=1，当负向溢出时，将32位最小负数FF 80000000H装入累加器；(D) 会将状态寄存器ST0中与相关目标累加器的溢出标志OVA或OVB置1。
DSP原理及应用考试卷答案 (1)
1、对于TMS320C54x系列DSP芯片，下列说法正确的是 ( C )(A) 专用型DSP （B）32位DSP (C) 定点型DSP (D) 浮点型DSP2、要使DSP能够响应某个可屏蔽中断，下面的说法正确的是 (B )A.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置0B.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置1C.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置0D.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置13、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA5、C54X DSP的流水线是由（ B ）级（也即是由多少个操作阶段）组成。
(A) 4 (B) 6 (C) 8 (D) 106、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（ D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。
8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR6二、填空题(每空2分，共20分)1、DSP芯片按照其用途分类，可以分为通用型和专用型两种。
dsp原理及应用试题及答案
dsp原理及应用试题及答案一、选择题（每题2分，共20分）1. DSP的全称是（）。
A. Digital Signal ProcessorB. Digital Sound ProcessorC. Digital System ProcessorD. Digital Storage Processor答案：A2. 在DSP系统中，用于实现数字信号处理的处理器是（）。
A. CPUB. GPUC. DSPD. MCU答案：C3. 下列哪个不是DSP的特点？（）A. 高速度B. 低功耗C. 高成本D. 可编程答案：C4. DSP芯片中，用于存储程序和数据的存储器是（）。
A. ROMB. RAMC. SRAMD. DRAM答案：C5. 在DSP应用中，通常使用哪种类型的算法来处理信号？（）A. 线性算法B. 非线性算法C. 离散算法D. 连续算法答案：C6. DSP在音频处理中的主要应用不包括（）。
A. 音频压缩B. 音频去噪C. 视频编码D. 音频增强答案：C7. 下列哪个是DSP编程语言？（）A. CB. C++C. JavaD. Python答案：A8. DSP的指令周期通常比通用微处理器的指令周期（）。
A. 长B. 短C. 相等D. 不可比较答案：B9. 在数字信号处理中，FFT算法主要用于（）。
A. 信号滤波B. 信号压缩C. 信号变换D. 信号增强答案：C10. DSP系统设计中，通常不包括以下哪个步骤？（）A. 系统建模B. 算法实现C. 硬件选择D. 软件测试答案：D二、填空题（每题2分，共20分）1. DSP的内部结构通常由_____、_____、_____和_____组成。
答案：CPU，存储器，输入/输出接口，总线2. 在DSP系统中，_____用于控制数据的流动。
答案：总线3. DSP的编程通常使用_____语言，因为它具有高效的执行速度。
答案：汇编4. DSP在图像处理中，常用于实现_____和_____等操作。
DSP原理及应用考试卷答案
精品文档3、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA6、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。
8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR63、假设AR3的当前值为200h，当使用以下TMS320C54XX寻址模式后其中的值为多少？假定AR0的值为20h。
（1）*AR3+0 （2）*AR3-0（3）*AR3+ （4）*AR32．在直接寻址中，指令代码包含了数据存储器地址的低7 位。
当ST1中直接寻址编辑方式位CPL =0 时，与DP相结合形成16位数据存储器地址；当ST1中直接寻址编辑方式位CPL =1 时，加上SP基地址形成数据存储器地址。
3．TMS320C54有两个通用引脚，BIO和XF，BIO 输入引脚可用于监视外部接口器件的状态；XF 输出引脚可以用于与外部接口器件的握手信号。
4．累加器又叫做目的寄存器，它的作用是存放从ALU或乘法器/加法器单元输出的数据。
DSP原理及应用考试卷3答案
―――――――――――――――――――装 订 线――――――――――――――― 姓名 DSP 课程考试试卷3一、填空（每空1分，共30分）1. TI 公司的定点DSP 产品主要有 TMS320C2000 系列、TMS320C5000系列和 TMS320C6000 系列。
2. ’C54x DSP 中传送执行指令所需的地址需要用到 PAB 、CAB 、DAB 和 EAB 4条地址总线。
3. DSP 的内部存储器类型可分为随机存取存储器（RAM ）和只读存储器（ROM ）。
其中RAM 又可以分为两种类型：单寻址RAM （SARAM ）和双寻址RAM （DARAM ）。
4. ’C54x DSP 的内部总存储空间为192K 字，分成3个可选择的存储空间：64K 字的程序存储空间 、64K 字的数据存储空间和64K 字的 I/O 空间 。
5. 从功能结构上，’C54X DSP 的CPU 可以划分成 运算部件 和 控制部件 两大部分。
6. ’C54x DSP 的寻址方式有七种，分别为立即寻址、绝对寻址、累加器寻址、直接寻址、 间接寻址 、存储器映象寄存器寻址、堆栈寻址。
7. 在’C54x DSP 寻址和指令系统中，Xmem 和Ymem 表示 16位双寻址操作数 ，Dmad 为16位立即数，表示 数据存储器地址 ，Pmad 为16位立即数，表示 程序存储器地址 。
8. 程序计数器的值可以通过 复位操作 、 顺序执行指令 、 分支转移 ，累加器转移，块重复，子程序调用，从累加器调用子程序，中断等操作改变。
9. ’C54x DSP 芯片采用了6级流水线的工作方式，即一条指令分为 预取指 、取指、译码、 寻址 、读数和执行6个阶段。
解决MMR 写操作的流水线冲突时，一般可用采用推荐指令和 插入空操作指令 的方法。
11.’C54x DSP 定时器由3个16位存储器映射寄存器组成：定时器寄存器（TIM ）、 定时器周期寄存器（PRD ）和 定时器控制寄存器（TCR ） 。
DSP原理及应用试卷答案
D S P原理及应用试卷答案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）通信系《DSP原理及应用》期末考试题（答案）姓名：学号：班级：分数：考试时间：15：40～17：30 考试方式：开卷；注意：所有答案必须写在答题纸上，试卷上的答案无效！一、填空题（每空2分，共20分）1、在C语言和C55x汇编语言的混合程序设计中，C函数的参数和返回值传递到C55x的寄存器中。
在函数“long func(int *p1, int i2, int i3, int i4)”中，*p1传递到AR0寄存器，i2传递到T0寄存器，i4传递到AR1寄存器，返回值由AC0寄存器传递。
2、汇编语言“mov *AR0，AC0”使用的寻址方式是间接寻址模式，“mov#0x3，DPH”使用的寻址方式是直接寻址模式，“mov *(#0x011234)，T2”使用的寻址方式是绝对寻址模式。
3、“AND #0x7f， AC0”，执行之后，AC0的值是0000000078。
4、C55x 的链接器命令文件中，SECTIONS命令的主要作用是告诉链接器如何将输入段组合成输出段，以及在存储器何处存放输出。
MEMORY命令的主要作用是定义目标系统的存储器配置图，包括对存储器各部分的命名，以及规定它们的起始地址和长度。
二、简述题（共40分）1、根据你的理解，试列举 DSP 芯片的特点？（5分）答：哈佛结构；多总线结构；指令系统的流水线操作；专用的硬件乘法器；特殊的DSP指令；快速的指令周期；丰富的外设2、TMS320C55x 芯片的总线结构有何特点，主要包括哪些总线？它们的功能是什么？（6分）答：TMS320C55x DSP采用先进的哈佛结构并具有十二组总线，其独立的程序总线和数据总线允许同时读取指令和操作数，实现高度的并行操作。
采用各自分开的数据总线分别用于读数据和写数据，允许CPU在同一个机器周期内进行两次读操作数和一次写操作数。
《DSP原理及应用》试卷答案
通信系《DSP原理及应用》期末考试题（答案）姓名：学号：班级：分数：考试时间：15：40～17：30考试方式：开卷；注意：所有答案必须写在答题纸上，试卷上的答案无效！一、填空题（每空2分，共20分）1、在C语言和C55x汇编语言的混合程序设计中，C函数的参数和返回值传递到C55x的寄存器中。
在函数“longfunc(int*p1,inti2,inti3,inti4)”中，*p1传递到AR0寄存器，i2传递到T023412345答：直接寻址模式，mov＃K16，DP；间接寻址模式，mov*AR0，AC0；绝对寻址模式，mov*(#0x011234)，T2；MMR寻址模式，mov*abs16(＃AR2),T2；寄存器位寻址模式，btstp@30,AC1；圆形寻址模式。
6、将C源程序转换成可执行文件需要经过哪些步骤？（6分）答：创建C源文件；创建工程文件；创建连接器命令文件；编译整个工程文件；链接；生成可执行文件7、常用的TMS320C55x汇编命令有哪些，它们的作用是什么？（5分）三、程序设计题（共40分）1、用C55x 汇编语言实现计算∑==41i i i x a y 的程序。
（10分）答：mpym*AR0+,*AR1+,AC0mpym*AR0+,*AR1+,AC1addAC1,AC0mpym*AR0+,*AR1+,AC1addAC1,AC0mpym*AR0+,*AR1+,AC1addAC1,AC0或者：2、用答：3、以820分）答：||sftsAC0,T0;T0=EXPmovAC0,fft.d_N;N=1<<EXPmovXAR1,XCDP;CDP=pointertoU[]movXSP,XAR4add#fft.d_temp,AR4;AR4=pointertotempmovXAR0,XAR1;AR1pointstosamplebuffermovT0,T1movXAR0,XAR5;CopyexterndbitstoXAR5outer_loop;for(L=1;L<=EXP;L++)movfft.d_L,T0;note:Sincethebufferis||mov#2,AC0;arrangedinre,impairssftsAC0,T0;theindextothebuffernegT0 ;isdoubled||movfft.d_N,AC1;ButtherepeatcoutnerssftlAC1,T0;arenotdoubledmovAC0,T0;LE=2<<L||sftsAC0,#-1movAC0,AR0;LE1=LE>>1||sftsAC0,#-1sub#1,AC0;Initmid_loopcountermovmmap(AC0L),BRC0;BRC0=LE1-1movAC2,dbl(*(AR3+T0));X[i].im=X[i].im/SCALE+temp.im inner_loop;Endofinnerloopamar*CDP+amar*CDP+;UpdatekforpointertoU[k]||add#2,T2;Updatejmid_loop;Endofmid-loopsub#1,T1add#1,fft.d_L;UpdateLbccouter_loop,T1>0;Endofouter-loopmovfft.d_ST1,AR2;RestoreST1,ST3,T2movfft.d_ST3,AR3movAR2,mmap(ST1_55)movAR3,mmap(ST3_55)movfft.d_T2,T2aadd#(Size-ARGS-1),SP;ResetSP ret.end。
DSP原理及应用试卷附答案卷
课程名称〔含档次〕DSP原理及应用课程代号专业电子信息工程考试方式〔开、闭卷〕闭卷一、选择题〔此题总分 24 分，每题 2 分〕1、以下TI公司的DSP芯片，那种属于浮点型DSP〔〕A、TMS320C54xB、TMS320C55xC、TMS320C62xD、TMS320C67x2、TMS320VC5402DSP有〔〕组数据总线。
A、1B、2C、3D、43、TMS320VC5402型DSP处理器的内核供电电压〔〕伏。
A、5VB、3.3VC、1.8VD、1.2V4、TMS320C54x系列DSP处理器有〔〕个通用I/O引脚。
A、2B、4C、8D、165、TMS320C5402DSP直接寻址中从页指针的位置可以偏移寻址〔〕个单元。
A、7B、8C、64D、1286、链接命令文件用〔〕扩展名表示。
A、.objB、 dC、.outD、.asm7、TMS320C5402 DSP内部含有〔〕个辅助存放器。
A、8B、9C、5D、168、TMS320C54x DSP中，累加器的位数为: 〔〕A、16位B、32位C、40位D、64位9、C54X DSP的流水线是由〔〕级〔也即是由多少个操作阶段〕组成。
A、 4B、 6C、 8D、 1010、在采用双操作数的间接寻址方式时，要使用到一些辅助存放器，在此种寻址方式下，下面的那些辅助存放器如果使用到了是非法的〔〕A、AR1B、AR2C、AR3D、AR411、看门狗的作用是〔〕。
A、降低频率B、PC受到干扰而跑飞时产生复位C、既可以降低频率也可以升高频率D、稳定频率，但不改变频率12、要使DSP能够响应某个可屏蔽中断，下面的说法正确的选项是〔〕A、需要把状态存放器ST1的INTM位置1，且中断屏蔽存放器IMR相应位置0B、需要把状态存放器ST1的INTM位置1，且中断屏蔽存放器IMR相应位置1C、需要把状态存放器ST1的INTM位置0，且中断屏蔽存放器IMR相应位置0D、需要把状态存放器ST1的INTM位置0，且中断屏蔽存放器IMR相应位置1二、填空题〔此题总分24分，每空1分〕1、C54x系列DSP处理器中，实现时钟频率倍频或分频的部件是___ _ ________。
DSP原理及应用考试卷答案
3、若链接器命令文件的MEMORY 部分如下所示:MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA ： origin=80h, length=200h｝则下面说法不正确的是(A ）A 、 程序存储器配置为4K 字大小B 、程序存储器配置为8K 字大小C 、 数据存储器配置为512字大小D 、数据存储器取名为DATA6、假定AR3中当前值为200h ，AR0中的值为20h ，下面说法正确的是（ ）A 、在执行指令＊AR3+0B 后，AR3的值是200h ；B 、在执行指令*AR3—0B 后，AR3的值为23Fh;C 、在执行指令＊AR3-0B 后,AR3的值是180h ；7、下面对一些常用的伪指令说法正确的是：（ D )A 、.def 所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B 、。
ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C 、.sect 命令定义的段是未初始化的段；D 、。
usect 命令定义的段是未初始化的段。
8、在采用双操作数的间接寻址方式时,要使用到一些辅助寄存器，在此种寻址方式下,下面的那些辅助寄存器如果使用到了是非法的( D ）A 、AR2B 、AR4C 、AR5D 、AR63、假设AR3的当前值为200h ，当使用以下TMS320C54XX 寻址模式后其中的值为多少?假定AR0的值为20h 。
（1）＊AR3+0（2)*AR3-0(3）*AR3+（4）*AR32．在直接寻址中，指令代码包含了数据存储器地址的低 7 位.当ST1中直接寻址编辑方式位CPL =0 时，与DP 相结合形成16位数据存储器地址；当ST1中直接寻址编辑方式位CPL =1 时，加上SP 基地址形成数据存储器地址。
3．TMS320C54有两个通用引脚，BIO 和XF ， BIO 输入引脚可用于监视外部接口器件的状态； XF 输出引脚可以用于与外部接口器件的握手信号.4．累加器又叫做 目的寄存器 ,它的作用是存放从ALU 或乘法器/加法器单元 输出的数据。
DSP原理及应用考试卷答案之欧阳德创编
3、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA6、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（ D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。
8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR63、假设AR3的当前值为200h，当使用以下TMS320C54XX寻址模式后其中的值为多少？假定AR0的值为20h。
（1）*AR3+0（2）*AR3-0（3）*AR3+（4）*AR32．在直接寻址中，指令代码包含了数据存储器地址的低 7 位。
当ST1中直接寻址编辑方式位CPL =0 时，与DP相结合形成16位数据存储器地址；当ST1中直接寻址编辑方式位CPL =1 时，加上SP基地址形成数据存储器地址。
3．TMS320C54有两个通用引脚，BIO 和XF， BIO 输入引脚可用于监视外部接口器件的状态； XF 输出引脚可以用于与外部接口器件的握手信号。
4作用是存放从ALU或乘法器/加法器单元输出的数据。
DSP原理及应用考试卷答案之欧阳理创编
3、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA6、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（ D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。
8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR63、假设AR3的当前值为200h，当使用以下TMS320C54XX寻址模式后其中的值为多少？假定AR0的值为20h。
（1）*AR3+0（2）*AR3-0（3）*AR3+（4）*AR32．在直接寻址中，指令代码包含了数据存储器地址的低7 位。
当ST1中直接寻址编辑方式位CPL =0 时，与DP相结合形成16位数据存储器地址；当ST1中直接寻址编辑方式位CPL =1 时，加上SP基地址形成数据存储器地址。
3．TMS320C54有两个通用引脚，BIO和XF， BIO 输入引脚可用于监视外部接口器件的状态； XF 输出引脚可以用于与外部接口器件的握手信号。
4．累加器又叫做目的寄存器，它的作用是存放从ALU或乘法器/加法器单元输出的数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南理工大学DSP课程考试试卷1、对于TMS320C54x系列DSP芯片，下列说法正确的是( C )(A) 专用型DSP （B）32位DSP (C) 定点型DSP (D) 浮点型DSP2、要使DSP能够响应某个可屏蔽中断，下面的说法正确的是(B )A.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置0B.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置1C.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置0D.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置13、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA5、C54X DSP的流水线是由（B ）级（也即是由多少个操作阶段）组成。
(A) 4 (B) 6 (C) 8 (D) 106、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。
8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR6二、填空题(每空2分，共20分)1、DSP芯片按照其用途分类，可以分为通用型和专用型两种。
2、在堆栈操作中，PC当前地址为4020h，SP当前地址为0033h，运行PSHM AR2后，PC= 4021h , SP= 0032h 。
（PSHM AR2为单字指令）3、TMS320C54xDSP芯片四种串行口类型是指SP 、BSP 、McBSP和TDMcBSP。
4、请简要说明TMS320C5402VCDSP以下引脚的功能：RS：复位引用脚，IOSTRB: I//O选通信号引脚。
5、TMS320C54xDSP的内部总线主要包括程序总线、数据总线和地址总线。
三、问答题与程序阅读题（共计24分）1、简述DSP程序的段.text, .data, .bss，各包含什么内容。
（6分）.答：.text 代码段，该段包含程序代码.data 数据段，该段包含已初始化的数据.bss 变量段，该段为未初始化的变量保留空间2、比较伪指令 .usect和 .sect。
（6分）.答：.sect：定义初始化了的带名称的段 Unsect：在一个未初始化的段中保留空间3、TMS320C54X芯片的流水线共有多少个操作阶段？每个阶段执行什么任务？（8分）答：共有6个操作阶段:1,预取址2，取址3，译码4，寻址5，读数6，执行4、假设AR3的当前值为200h，当使用以下TMS320C54XX寻址模式后其中的值为多少？假定AR0的值为20h。
(4分)（1）*AR3+0（2）*AR3-0（3）*AR3+（4）*AR31．DSP的狭义理解为数字信号处理器，广义理解为数字信号处理方法。
2．在直接寻址中，指令代码包含了数据存储器地址的低7 位。
当ST1中直接寻址编辑方式位CPL =0 时，与DP相结合形成16位数据存储器地址；当ST1中直接寻址编辑方式位CPL =1 时，加上SP基地址形成数据存储器地址。
3．TMS320C54有两个通用引脚，BIO和XF，BIO 输入引脚可用于监视外部接口器件的状态；XF 输出引脚可以用于与外部接口器件的握手信号。
4．累加器又叫做目的寄存器，它的作用是存放从ALU或乘法器/加法器单元输出的数据。
它的存放格式为Array5．桶形移位器的移位数有三中表达方式：立即数；ASM ；T低6位6．DSP可以处理双16位或双精度算术运算，当C16=0 位双精度运算方式，当C16=1 为双16位运算方式。
7．复位电路有三种方式，分别是上电复位；手动复位；软件复位。
8．立即数寻址指令中在数字或符号常数前面加一个# 号，来表示立即数。
9．位倒序寻址方式中，AR0中存放的是FFT点数的一半。
10．一般，COFF目标文件中包含三个缺省的段：．text 段；．data 段和．bss 段。
11．汇编源程序中标号可选，若使用标号，则标号必须从第一列开始；程序中可以有注释，注释在第一列开始时前面需标上星号或分号，但在其它列开始的注释前面只能标分号。
12．C5402有23条外部程序地址线，其程序空间可扩展到1M ，内程序区在第0页。
一、简答（共40分）1．TMS320C54x有多少条16位总线？这些总线各有什么作用？（6分）答：’C54x共有4组8条16位总线1条程序总线（PB）：传送取自程序存储器的指令代码和立即操作数。
3条数据总线（CB、DB、EB）：CB和EB传送从数据存储器读出的操作数；EB传送写到存储器中的数据。
4条地址总线（PAB、CAB、DAB、EAB）传送相应指令所学要的代码。
2．TMS320C54x片内存储器一般包括哪些种类？如何控制存储器片内或片外的分配？（6分）答：TMS320C54x的片内存储空间分为3个可选择的存储空间：64K的程序空间，64K的数据空间和64K的I/O空间，所有TMS320C54x芯片都包括RAM、SARAM、DARAM。
程序空间：MP/MC=1 4000H~FFFFH 片外MP/MC=0 4000H~EFFFH 片外FF00H~FFFFH 片内OVL Y=1 0000H~007FH 保留0080H~007FH 片内OVL Y=0 0000H~3FFFH 片外数据空间：DROM=1 F000H~FEFFH 只读空间FF00H~FFFH 保留DROM=0 F000H~FEFFH 片外3．当TMS320C54x CPU接收到可屏蔽的硬件中断时，满足哪些条件中断才能被响应？（6分）答：（1）出现多个中断时，此中断的优先级最高（2）INTM=0 允许全局中断（3）IMR中的响应相应位为1，开放此中断。
4．TMS320C54x硬件复位地址为多少？如何确定中断向量地址？计算INT0（IPTR=001H）的中断向量地址。
（6分）答：复位后，复位向量地址为：0080H确定地址方式：IPTR+左移2位后的中断向量序列号10H左移2位后成为40H，IPTR=001H，则中断向量地址为00C0H5．若辅助寄存器AR0的值为0x0005H，AR3的值为0x030FH，请分别给出下列寻址方式修改后的辅助寄存器的值。
（6分）*AR3+ ；AR3=0310H*AR3+0 ；AR3=0314H*AR3（15）；AR3=0324H6．分别解释以下指令的功能。
（6分）LD #80h，A；把立即数80H装入累加器ALD 80h，A；把80H为地址的数据装如累加器ALD #80h，16，A；把立即数80H左移16位后装如累加器A说明以下各量的理论值（4分）A：2A a1的地址：81H 内容：1AR1：88H AR3：84H1、对于TMS320C54x系列DSP芯片，下列说法正确的是( C )(A) 专用型DSP （B）32位DSP (C) 定点型DSP (D) 浮点型DSP2、要使DSP能够响应某个可屏蔽中断，下面的说法正确的是(B )E.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置0F.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置1G.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置0H.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置13、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）B、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA5、C54X DSP的流水线是由（B ）级（也即是由多少个操作阶段）组成。
(A) 4 (B) 6 (C) 8 (D) 106、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。
8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR6二、填空题(每空2分，共20分)1、DSP芯片按照其用途分类，可以分为通用型和专用型两种。
2、在堆栈操作中，PC当前地址为4020h，SP当前地址为0033h，运行PSHM AR2后，PC= 4021h , SP= 0032h 。
（PSHM AR2为单字指令）3、TMS320C54xDSP芯片四种串行口类型是指SP 、BSP 、McBSP和TDMcBSP。
4、请简要说明TMS320C5402VCDSP以下引脚的功能：RS：复位引用脚，IOSTRB: I//O选通信号引脚。
5、TMS320C54xDSP的内部总线主要包括程序总线、数据总线和地址总线。
三、问答题与程序阅读题（共计24分）1、简述DSP程序的段.text, .data, .bss，各包含什么内容。
（6分）.答：.text 代码段，该段包含程序代码.data 数据段，该段包含已初始化的数据.bss 变量段，该段为未初始化的变量保留空间2、比较伪指令 .usect和.sect。
