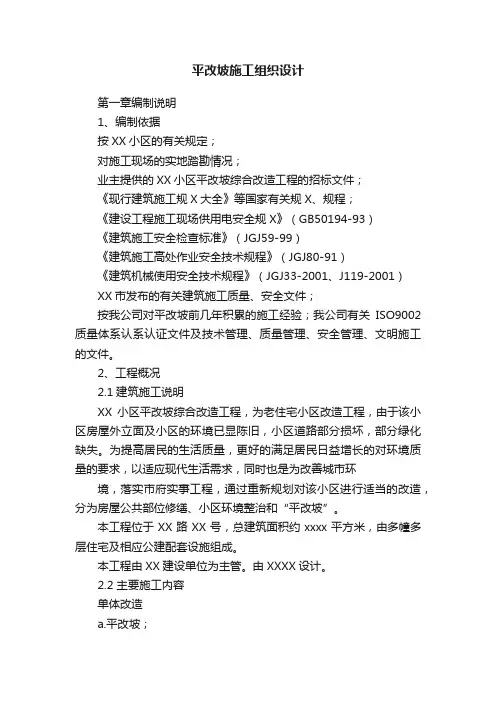

平改坡施工组织设计

第一章编制说明1、编制依据按XX 小区的有关规定；对施工现场的实地踏勘情况；业主提供的XX 小区平改坡综合改造工程的招标文件；《现行建筑施工规范大全》等国家有关规范、规程；《建设工程施工现场供用电安全规范》(GB50194-93) 《建筑施工安全检查标准》 ( JGJ59-99) 《建筑施工高处作业安全技术规程》 ( JGJ80-91) 《建筑机械使用安全技术规程》 (JGJ33-2001、J119-2001 ) 上海市发布的有关建筑施工质量、安全文件；按我公司对平改坡前几年积累的施工经验；我公司有关IS09002质量体系认系认证文件及技术管理、质量管理、安全管理、文明施工的文件。

2、工程概况2.1 建筑施工说明XX 小区平改坡综合改造工程，为老住宅小区改造工程，由于该小区房屋外立面及小区的环境已显陈旧，小区道路部分损坏，部分绿化缺失。

为提高居民的生活质量，更好的满足居民日益增长的对环境质量的要求，以适应现代生活需求，同时也是为改善城市环境，落实市府实事工程，通过重新规划对该小区进行适当的改造，分为房屋公共部位修缮、小区环境整治和“平改坡” 。

本工程位于XX 路XX 号，总建筑面积约xxxx 平方米，由多幢多层住宅及相应公建配套设施组成。

本工程由XX 建设单位为主管。

由XX 设计院设计。

2.2 主要施工内容单体改造a. 平改坡；b. 统一设置空调滴水管，阳台雨水管道外移；c. 屋顶水箱整修；d. 厨房废水管道外移、电路整治；房屋公共部位修缮a. 楼梯间、外墙整修、涂料；b. 增设电子防盗门、新装信报箱；小区环境整治a. 污水、废水、雨水管道整修、疏通；b. 小区路面整修、翻新，沿街匝石翻新增高，绿化补植；c. 小区门卫整修翻新；d. 小花园外围增设铁栏杆；e. 对原有自行车棚整修，并适当增加简易车棚3、施工现场条件本工程施工现场配有供水管和施工用电的三相电源，我公司进场后自装水电表，从指定的水电供应点及污水排放点等引出的临时线路有施工单位负责，临时宿舍、食堂、厕所、办公室等租用。

4、编制情况XX 小区综合平改坡改造工程是又一个具有代表性的平改坡工程。

我公司将本工程作为重点和窗口工程，专门组织了编制班子。

在施工组织设计的编制过程中，对施工图纸等进行认真的理解。

5、本工程特点本工程在施工期间正是上海地区的春、夏季，对室外和屋面施工有着许多不利因素，尤其是屋面施工是一定要有行之有效的措施；安全生产要求较高：平改坡工程属“实心房”工程施工，主要工作量集中在屋顶。

施工场地非常狭小且非封闭施工，区域内流动人口众多，周围的道路交通较繁忙，住宅小区内居民的出行较频繁，为保障住宅小区居民的人身安全，必须重点做好安全生产保障工作；对质量要求高：工程的主要内容是屋面和外墙饰面，内部装饰工程，施工面较大，施工质量的好坏影响非常大。

尤其是防水工程施工质量非常高，要求做到施工过程中和竣工后都要保证屋面不漏水、不渗水。

文明施工有特殊要求：平改坡为民心工程、窗口工程。

施工面较大，直接或间接涉及到市民较多，文明施工好坏不仅影响本公司在社会上的信誉，还将直接影响到市府在市民中的信誉。

各种协调工作量大：本工程属房屋改造工程，房屋数量较多，分布范围较广，涉及到物业管理公司、居委会、街道办事处、环卫所、市容检查等，涉及到改造房屋的每家每户。

施工过程中的各种协调工作量较多。

第二章施工部署1、项目管理机构我公司将按招标文件规定的范围有本公司正式职工负责管理和施工，不层层转包。

我公司将切实承担起有关的职责，履行相关的义务。

根据本工程的重要性，公司将派出实力雄厚、善打硬仗，屡建窗口工程的项目班子承担施工。

项目经理、项目副经理由经验丰富的项目经理担任，其他岗位的施工技术人员均派有类似工程施工经验的人员担任。

2、项目法管理施工现场成立以项目经理为代表的项目经理部，全面负责该项目的施工管理，确保工程的质量、工期和安全文明施工等各项计划的全面实施；根据该工程施工工期紧、质量要求高的特点，项目部成立有生产、技术、质量、材料设备组、成本核算组和生活后勤组等职能部门组成的施工管理班子，各职能部门对项目经理负责，做到分工明确，各负其职；互相协作，紧密配合，形成有效的管理层。

施工组织机构框架如下图：施工现场管理网络施工班组3、施工流程施工准备(屋面清理，拆除杂物，搭设脚手等)7卧梁定位弹线T卧梁钢筋绑扎T卧梁模板和预埋件T浇筑卧梁混凝土T钢屋架焊接7屋面檩条7屋面瓦片的铺设7焊接避雷带7建筑内部整修7建筑外部综合整治7小区环境整治7验收、拆脚手、退场。

4、施工用水、电4.1 施工用水施工现场管网安装按实际需要，可遍布施工现场。

主线上每隔30m 设三通龙头，以方便接水。

派专人对用水线路做定期的检查和保养维修。

生活用水与施工用水分设管道，所有管道铺设均由专业施工人员完成，并统一受现场管理人员调配。

4.2 施工用电建设单位现场提供用电量，施工单位自建配电房，然后分配到各配电箱。

施工生产、生活用电分开。

生活用电能满足照明、空调、电脑等需求为标准，并保证进户前统一进行线路管理，采取有效的安全防护措施。

施工用电采用三相五线制配线。

用电主线路使用五芯电缆( BV4*95mm2+1*50mm2 )，入地敷设。

现场设置安全总配电箱一只，线路接出要求设置分配电箱。

另备手提式安全配电箱10 只。

分配电箱、开关箱按三级配电两级保护的要求配置。

进场后需编制专项用电方案，做好防护措施，确保用电安全可靠5、施工准备首先进行现场踏勘，熟悉周边情况。

对材料设备运输堆放和现场布置积累第一手资料。

由于原住宅资料和实物可能有一定出入并且年久失修，故要对原建筑结构、管道等做详细的检查和摸底。

重点检查：屋面防水层的老化破损情况、各种管道的堵塞松动情况、混凝土构件的碳化和钢筋锈蚀情况等。

6、施工场地平面布置场地的平面布置须经业主认可。

进场后应以标化要求进行布置。

由于施工场地狭小，经有关物业管理等有关单位同意后，临时办公室，临时堆场，拌和机等因地置宜设置。

现场设置少量钢筋和砂石堆场。

经物业管理等有关单位同意后，布置在小区西面与商业房之间的空地上第三章主要施工技术方案1、脚手架工程1.1 由于经济性等因素，对于多层住宅脚手架采用毛竹搭设。

1.2 脚手架材料要求：搭设脚手架的毛竹必须挺直，质地坚韧，严禁使用青、嫩、脆、腐烂、虫蛀及裂缝连通两节以上的竹杆，竹竿有效部分小头直径必须达到:A. 立杆、大横杆、顶撑、剪刀撑等不小于75mm；B. 小横杆不小于90 mm；C. 搁棚、栏杆不下于60 mm。

竹脚手架架体绑扎采用14#铅丝，竹笆用18＃铅丝绑扎，拉节点采用100mm 膨胀螺丝，用8＃铅丝连接。

脚手片采用无缺档，变形的产品，坚决杜绝脆、腐烂、的脚手片用在脚手架上。

1.3 架体的搭设双排脚手架搭设顺序：立杆—顶撑—横杆—拉接点连接—剪刀撑—搁栅—挡脚—防护栏杆—垫铺笆—挡笆脚手架步距不大于1.8 米,立杆间距不大于1.5 米。

脚手架设置的小横杆将有效的搁在顶撑上，无移位、偏移。

小横杆按力杆与大横杆支点处设置,两端固定在立杆上,小横杆设置在大横杆的下方,顶撑的上方,小横杆两端各出立杆净长不小于10cm 并保持一致. 脚手架的大横杆设置应在力杆、顶撑、小横杆之后，搁在小横杆上并固定，杜绝挑头超出规范要求。

脚手架与建筑物按水平方向不大于4.5米，垂直方向按1.8 米高度设一拉接点。

脚手架的拉结在原钢筋混凝土圈梁和墙体外打①10膨胀螺丝，连接8＃铅丝，松紧适当。

脚手架外侧设置剪刀撑，自上而下设置，设置时与其化杆的交叉点应相互连接（绑扎），并应延伸至顶部大横杆以上，竹脚手架剪刀撑底部斜杆应埋深超过30cm。

脚手架立杆、剪刀撑搭接长度大于1.5 米，大横杆大于2 米，且均用8#铅丝双股并联绑扎3 道以上。

脚手架共9 排，单数排满铺脚手片，并垂直墙面，满铺到位不留空位，不能满铺处用采取防护措施，脚手片采用18#铅丝并联绑扎4 点，绑扎牢固，接头处平整无探头板，脚手片完好无损，破损的要及时更换。

脚手架第二步起，外侧必须设1.2 米高的防护栏和30cm 高踢脚杆，作为操作平台的顶排脚手架，防护栏采用两道，高度分别为0.9 米和1.2 米。

防护栏、踢脚杆杆件同材质。

脚手架的高度，里立杆低于檐口50cm，平屋面外侧高于沿口1.2 米，坡屋面外侧（外立杆）高于屋面1.5 米以上。

脚手架的底排立杆、扫地杆均漆红白相间色。

1.4 脚手架管理脚手架搭设前安全员对架子班组进行安全技术交底，交底内容应结合工程结构针对性，交底双方履行签字手续方可开始搭设。

脚手架搭设完毕后均需验收合格（一般3 步需验收一次），办理验收手续，并在验收表中写明验收部位，内容量化，在脚手架上挂验收合格牌后方可投入使用。

脚手架应进行定期和不定期检查，并按要求填写检查表，检查内容量化，履行签字手续，对检查出的问题及时整改，项目部每个月检查一次。

脚手架搭设完毕投入使用后，架子班应每天对脚手架的牢固性、安全性、稳定性进行检查，发现部题及时整改。

1.5 脚手架的拆除拆除前由安全员对架子班组进行安全技术交底，本工程由原架子搭设班组负责拆除，拆除人员均必须持有登高作业上岗证。

脚手架的拆除明确专人指挥，拆除前进行全面的检查，并进行加固，拆除时应设围栏，指定专人警戒。

拆除顺序：挡笆 -- 垫铺笆 --- 防护栏-- 挡脚 -- 搁棚--- 剪刀撑--- 拉结点 -- 横杆--- 顶撑 --- 立杆、自上而下的顺序进行，做到一步一清，严禁上下同时拆除，拆除的材料不准高处抛掷。

脚手架的拉结：在原钢筋混凝土圈梁外打①8或①10膨胀螺丝，连接8＃铅丝松紧适当作为拉结点，拉结点的水平间距为3.6 米或一开间距离，要求做到一拉一撑。

2、垂直运输多层住宅每个单位使用井架配合材料垂直运输。

运输井道采用毛竹搭建，四周用竹笆围护防止物件掉落。

人员上下通过建筑物的原有上人孔，脚手架上不设蹬高梯。

3、模板工程模板采用木模，圈梁采用九夹板木模用木条固定。

在屋面泛水最低处要设置20X 100的EPS块，待混凝土浇筑完毕并拆模后，把此泡沫拆掉形成排水孔道。

4、钢筋工程本工程全部钢筋采用现场加工成型。

卧梁的钢筋，做到材料有质保书、检验报告。

卧梁的钢筋在现场一次绑扎成型，严格按图施工，并做好隐蔽验收，再做下道工序。

5、混凝土工程混凝土标号为C20,采用现场拌制，严格按施工规范要求进行拌制，做到材料有质保书、准用证、检验报告，强度有试验室出的配合比，按要求做好试块，卧梁的混凝土用高频插入式震动器振捣和常规混凝土浇筑要求相同并做好浇水养护工作。

6、粉刷修补工程在粉刷修补工程开始前，检查原粉刷起壳部位并用切割机割除起壳粉刷。

墙面应检查平整度，如凹凸太多要凿平或用1：3 水泥砂浆垫平。
