电磁干扰滤波电容器使用方法
电源电磁干扰(EMI)滤波器详细讲解
源端阻抗特性
表 1 滤波器选用的阻抗失配端接原则 应采用的滤波电路
负载端阻抗特性
高阻抗
高阻抗 π型
高阻抗 L型
低阻抗
低阻抗 L型
高阻抗
低阻抗 T型
低阻抗
一般情况下，电源的共模输入端（滤波器源端）多为低阻抗，KF 系列电源滤波器（除“专门用 途滤波器”中的某些类型外）均按此特征（如图 4 的共模等效电路中，接入源端一侧选用高阻抗特性 的 L 型滤波电路，满足“阻抗失配端接原则”）进行设计，设计人员只需根据负载端的阻抗特性合理 选用 EMI 电源滤波器。其余类型滤波器应注意使用条件，必须满足上述原则。
EMI 电源滤波器作为抑制电源线传导干扰的重要器件，在设备或系统的电磁兼容设计中具有极 其重要的作用。它不仅可抑制线上传导干扰，同时对线上辐射发射的抑制具有显著效果。
负载噪声源和电源网络的连接方式如图 2 所示。电源与负载网络具有相线（L）、中线（N）和地线 （E）, 故将电源线上 EMI 噪声分解为两部分：L 与 N 为差模传导干扰 IDM，L（或 N）与 E 为共
传导干扰电平（dBuA）
100
90
GJB151A（A3类）
80
GJB151（A3类）
70
60
50
40
30
20
10
0
0.01
0.1
1
10
100
频率（MHz）
图 6 GJB151 和 GJB151A 中规定的电源线传导干扰发射极限值
90
80
70
传导干扰电平（dBuV）
60
50
40
GB9254(A级)
30
50Ω
信号 发生器
L
arduino pwm信号干扰 电容
arduino pwm信号干扰电容
Arduino是一种广泛应用于电子制作和物联网领域的开发平台，通过编写程序控制各种传感器和执行器。
而PWM信号则是一种常用的控制信号，可以通过调整脉冲宽度来模拟模拟信号或控制电机的转速等。
然而，在使用Arduino的过程中，很多人可能会遇到PWM信号干扰电容的问题。
具体来说，当Arduino输出PWM信号时，信号线上可能会产生电磁干扰，这种干扰会影响到连接在信号线上的电容器的正常工作。
对于这个问题，我们可以采取一些措施来解决。
首先，我们可以在信号线上添加一个滤波电容器。
这个电容器可以起到滤波作用，将干扰信号过滤掉，从而保证电容器的正常工作。
我们可以考虑调整PWM信号的频率。
通常情况下，较高频率的PWM信号会产生更多的干扰。
因此，我们可以尝试将PWM信号的频率降低，以减少干扰对电容器的影响。
我们还可以通过增加地线的连接来减少干扰。
将信号线的地线与其他设备的地线连接在一起，可以形成一个更好的地线环境，从而减少干扰信号的传播。
需要注意的是，以上方法只是一些常见的解决方案，具体的解决方法可能因具体情况而异。
因此，在遇到PWM信号干扰电容的问题
时，我们应该根据实际情况进行具体分析，并选择合适的解决方案。
通过添加滤波电容器、调整PWM信号频率和增加地线连接等措施，我们可以有效地解决Arduino PWM信号干扰电容的问题，从而保证电容器的正常工作。
希望本文对读者有所帮助，谢谢阅读！。

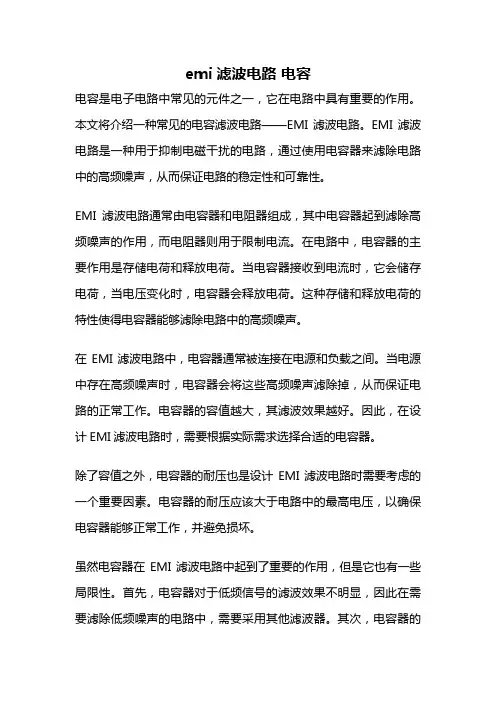

emi滤波电路 电容
emi滤波电路电容电容是电子电路中常见的元件之一，它在电路中具有重要的作用。
本文将介绍一种常见的电容滤波电路——EMI滤波电路。
EMI滤波电路是一种用于抑制电磁干扰的电路，通过使用电容器来滤除电路中的高频噪声，从而保证电路的稳定性和可靠性。
EMI滤波电路通常由电容器和电阻器组成，其中电容器起到滤除高频噪声的作用，而电阻器则用于限制电流。
在电路中，电容器的主要作用是存储电荷和释放电荷。
当电容器接收到电流时，它会储存电荷，当电压变化时，电容器会释放电荷。
这种存储和释放电荷的特性使得电容器能够滤除电路中的高频噪声。
在EMI滤波电路中，电容器通常被连接在电源和负载之间。
当电源中存在高频噪声时，电容器会将这些高频噪声滤除掉，从而保证电路的正常工作。
电容器的容值越大，其滤波效果越好。
因此，在设计EMI滤波电路时，需要根据实际需求选择合适的电容器。
除了容值之外，电容器的耐压也是设计EMI滤波电路时需要考虑的一个重要因素。
电容器的耐压应该大于电路中的最高电压，以确保电容器能够正常工作，并避免损坏。
虽然电容器在EMI滤波电路中起到了重要的作用，但是它也有一些局限性。
首先，电容器对于低频信号的滤波效果不明显，因此在需要滤除低频噪声的电路中，需要采用其他滤波器。
其次，电容器的频率特性和温度特性也会对滤波效果产生一定影响，因此在设计EMI滤波电路时，需要对这些特性进行合理考虑。
EMI滤波电路是一种常见的用于抑制电磁干扰的电路，其中电容器起到了滤除高频噪声的作用。
通过选择合适的电容器，设计人员可以实现对电路中高频噪声的有效滤除，从而保证电路的稳定性和可靠性。
然而，设计EMI滤波电路时需要考虑电容器的容值和耐压等因素，同时也需要注意电容器的局限性。
只有综合考虑这些因素，才能设计出性能优良的EMI滤波电路，满足实际应用需求。
RF电磁干扰EMI滤波器和滤波连接器的基本概述
环测威官网：/电磁干扰（EMI）领域最初在1933年由巴黎国际电工委员会（IEC）的一个小组委员会悄然获得了正式认可。
在CISPR（国际无线电干扰特别委员会）的名义下，成立小组委员会是为了更好地了解射频技术可能产生的长期复杂情况。
自1820年莫尔斯，亨利和韦尔成立以来，无线电的受欢迎程度已经爆发，成为大萧条时期必不可少的家用电器。
很快就确定有意和无意的RF传输开始影响其他电气系统，从而导致电子界对EMI的认识不断提高。
1934年在整个20世纪60年代，70年代和80年代，研究人员越来越担心电磁辐射的干扰增加。
1967年，美国军方颁布了Mil Standard 461A，该标准为已经在军事应用中使用的电子设备以及新军用电子设备的排放和易感性限制建立了测试和验证要求。
1979年，美国联邦通信委员会（FCC）对美国所有数字设备的电磁辐射实施法律限制。
随着系统变得更快，更小，更强大，随着新兴技术的出现，这些法规不断发展。
更倾向于干扰其他电气系统的运行。
为了更好地了解噪声是如何产生的，航空电子设备和航空航天工程师已经研究了与EMI 相关的问题，并确定了可以设计新系统以最大限度地降低传输噪声的方法，同时还能够承受来自外部源的一定量噪声。
最初，大多数公司选择了快速，笨重的屏蔽外壳设计，这些设计仅仅是最低效的法拉第笼。
来自寻求更好的长期解决方案以消除其敏感电子设备中EMI敏感性的公司的更精明的研究人员倾向于采用更专业，更专注的方法，结合更好的电子设计和布局，同时在需要时加入额外的屏蔽和滤波元件。
环测威官网：/创建多个认证级别有助于确保电气系统在辐射和传导发射和易感性方面的兼容性。
这些标准的引入使专业人员能够轻松识别可以集成到自己的组件中的电气系统，而无需担心EMI问题。
今天，由于这些更严格的法规不断融入不断扩大的电子领域，所有类型的设备，尤其是高度敏感的侦察，医疗和航空电子设备，都比“嘈杂”EMI造成灾难性故障的风险更安全。
电焊机电容滤波器的容量选择与应用技巧
电焊机电容滤波器的容量选择与应用技巧电焊机作为一种常见的焊接设备，广泛应用于各个行业，其中包括建筑、制造、汽车维修等领域。
然而，电焊机在工作过程中会产生一些电磁干扰和谐波，对其他电子设备和电力网络产生不良影响。
为了解决这个问题，电焊机需要使用电容滤波器来消除谐波和抑制干扰。
本文将详细介绍电焊机电容滤波器的容量选择与应用技巧。
一、电焊机电容滤波器的作用电焊机在工作时产生的高频谐波会传播到电力网络中，造成电网违反电力质量标准，影响其他电子设备的正常运行。
电焊机电容滤波器的作用是通过补偿电流和消除电流谐波，使电焊机输出的电流更加平滑稳定，从而避免对电力网络造成干扰，提高电力质量。
二、电容滤波器容量的选择在选择电容滤波器的容量时，需要综合考虑电焊机的工作条件和外部环境因素。
1. 电焊机的工作条件电焊机的工作条件包括焊接过程中的电流、电压和工作周期等因素。
一般而言，电焊机的工作电流越高，所需的电容滤波器容量也就越大。
理论上，当电焊机的工作电流达到额定值的80%时，电容滤波器的容量可以根据经验公式进行计算，即电容器容量C=K×I，其中C为电容器容量，K为经验系数，I为电焊机的额定电流。
2. 外部环境因素电焊机工作过程中产生的电磁干扰和谐波会对周围环境产生影响，尤其是对附近的电子设备造成干扰。
因此，在选择电容滤波器容量时，还需要考虑周围环境的电磁兼容性，以确保电焊机的运行不会对其他设备造成干扰。
三、电容滤波器的应用技巧在使用电容滤波器时，还需注意以下几点技巧。
1. 安装位置的选择电容滤波器通常安装在电焊机的输出端，以便尽可能地消除谐波和干扰。
同时，应将电焊机与其他电子设备隔离，避免干扰传播。
2. 定期检查和维护电容滤波器属于电器元件，需要定期检查和维护，以确保其正常工作。
在检查时，应注意电容滤波器的绝缘和连接是否正常，如有必要，应及时进行更换和修复。
3. 合理使用多级滤波对于大功率电焊机，可以考虑使用多级滤波器来进一步降低谐波和抑制干扰。
开关电源的电磁干扰及其滤波措施
开关电源的电磁干扰及其滤波措施1引言开关电源与线性稳压电源相比，具有功耗小、效率高、体积小、重量轻、稳压范围宽等特点，广泛用于计算机及外围设备、通信、自动控制、家用电器等领域。
但开关电源的突出缺点是产生较强的电磁干扰(EMI)。
EMI信号既占有很宽的频率范围，又有一定的幅度，经传导和辐射会污染电磁环境，对通信设备和电子仪器造成干扰。
如果处理不当，开关电源本身就会变成一个干扰源。
随着电子产品的电磁兼容性(EMC)日益受到重视，抑制开关电源的EMI，提高电子产品的质量，使之符合有关EMC标准或规范，已成为电子产品设计者越来越关注的问题。
2开关电源产生EMI的原理开关电源产生EMI的因素较多，其中由基本整流器产生的电流高次谐波干扰和变压器型功率转换电路产生的尖峰电压干扰是主要因素。
它们所以产生于电源装置的内部，是由于开关电源中的二级管和晶体管在工作过程中产生的跃变电压和电流，通过高频变压器、储能电感线圈和导线以及系统结构、元件布局等而造成的。
基本整流器的整流过程是产生EMI最常见的原因。
这是因为正弦波通过整流器后不再是单一频率的电流，而是变成单向脉动电源，此电流波形分解为一直流分量和一系列频率不同的交流分量之和。
实验结果表明，较高的谐波(特别是高次谐波)会沿着输电线路产生传导干扰和辐射干扰，一方面使接在其前端电源线上的电流波形发生畸变，另一方面通过电源线产生射频干扰，使接收机等产生噪声。
变压器型功率转换电路是实现变压、变频以及完成输出电压调整的部件，是开关稳压电源的核心，主要由开关管和高频变压器组成。
它产生的尖峰电压是一种有较大辐度的窄脉冲，其频带较宽且谐波比较丰富。
产生这种脉冲干扰的主要原因是：(1) 开关功率晶体管感性负载是高频变压器或储能电感。
在开关管导通的瞬间，变压器初级出现很大的电流，它在开关管过激励较大时，将造成尖峰噪声。
这个尖峰噪声实际上是尖脉冲，轻者造成干扰，重者有可能击穿开关管。
(2) 由高频变压器产生的干扰。
电磁干扰滤波电容器使用方法与作用
电磁干扰滤波电容器使用方法与作用电磁干扰是一种常见的干扰现象，长期以来一直困扰着无线通信、计算机、医疗等领域的工程师和用户。
为了降低电磁干扰的影响，工程师们常常会采用电磁干扰滤波电容器。
本文将简要介绍电磁干扰滤波电容器的使用方法和作用。
一、电磁干扰滤波电容器的概念电磁干扰滤波电容器，又称电容式噪声滤波器，是一种抑制电磁干扰的器件。
它可以将电路中不希望的高频噪声信号直接短路至地，从而有效防止噪声信号对其他电路的干扰。
二、电磁干扰滤波电容器的使用方法1、选择合适的电容值电磁干扰滤波电容器的电容值一般在几微法到数百微法之间，具体值需要根据实际电路的特点来选择。
一般来说，电路中的电容值越大，其滤波效果就越好，但是过大的电容值也会对电路产生负面影响。
2、放置位置的选择电磁干扰滤波电容器一般应放置在电源端，即电源的正电极与地之间。
如果电源只有一个极性，就只在该极性钎接电容器，如果是双极性电源，则在正负两极性钎接电容器。
3、并联电容器在某些情况下，一个电磁干扰滤波电容器可能无法完全抑制电磁干扰。
这时，可以采用并联电容器来增强滤波效果。
三、电磁干扰滤波电容器的作用1、抑制电磁干扰电磁干扰滤波电容器可以将电路中的高频噪声信号直接短路至地，从而有效抑制电磁干扰，保护其他电路的正常运行。
2、提高系统抗干扰能力电磁干扰滤波电容器用于电路设计中，可以提高系统的抗干扰能力，保证系统的稳定性和可靠性。
3、保护设备电磁干扰滤波电容器可以有效地保护设备，降低电子器件的失效率，提高设备的使用寿命。
四、总结电磁干扰滤波电容器是电路设计中常用的一种抗干扰器件。
使用时需要选择合适的电容值和放置位置，对于那些对于只通过一个电容器无法完全抑制干扰的电路，采用并联电容器可以增强滤波效果。
在实际应用中，电磁干扰滤波电容器可以抑制电磁干扰，提高系统抗干扰能力，保护设备等。
选用射频滤波器(馈通滤波器、穿心电容)的方法
选用射频滤波器（馈通滤波器、穿心电容）的方法随着电子设备工作频率的迅速提高，电磁干扰的频率也越来越高，干扰频率通常会达到数百MHz，甚至GHz以上。
由于电压或电流的频率越高，越容易产生辐射，因此，正是这些频率很高的干扰信号导致了辐射干扰的问题日益严重。
因此，对用来解决辐射干扰的滤波器的一个基本要求就是要能对这些高频干扰信号有较大的衰减，这种滤波器就是射频干扰滤波器。
普通干扰滤波器的有效滤波频率范围为数kHz 数十MHz，而射频干扰滤波器的有效滤波频率范围从数kHz到GHz以上。
按照传统方式构造的滤波器不能成为射频滤波器。
这是由于两个原因：第一个原因是：旁路电容寄生电感较大（导致串联谐振，增加了旁路阻抗），导致电容器在较高的频率并不具有较低的阻抗，起不到旁路的作用。
第二个原因是：滤波器的输入端和输出端之间的杂散电容导致高频干扰信号耦合，使滤波器对高频干扰失去作用。
解决这个问题的方法是用穿心电容作为旁路电容。
穿心电容具有非常小的寄生电感，旁路阻抗非常小，并且由于采用隔离安装方式，消除了输入输出端之间的高频耦合。
选择射频滤波器需要考虑的因素有：截止频率：滤波器的插入损耗大于3dB的频率点称为滤波器的截止频率，当频率超过截止频率时，滤波器就进入了阻带，在阻带，干扰信号会受到较大的衰减。
根据使用滤波器的场合不同（信号电缆滤波还是电源线滤波），可以用两个方法来确定滤波器的截止频率。
在对信号电缆进行滤波时，根据有效信号的带宽来确定，截止频率要大于信号的带宽，这样才能保证有用信号不被衰减。
在对电源线或直流信号线，滤波时，由于有效信号的频率很低，信号失真的问题不是主要因素，因此主要根据干扰信号的频率来定，要使干扰频率全部落在滤波器的阻带内。
滤波器的截止频率越低，滤波器的尺寸越大，价格越高，因此没有必要时（干扰的频率不是很低时），不要盲目选用截止频率过低的滤波器。
插入损耗：指滤波器在阻带的损耗数值（dB），每一种滤波器都有一张插入损耗与频率对应的表格，选用滤波器时，根据干扰信号的频率和需要衰减的程度确定对插入损耗的要求。
EMI滤波器中X电容和Y电容的基础知识
X电容和Y电容知识在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
交流电源输入分为3个端子：火线（L）/零线（N）/地线（G）。
在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF（472）。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V 之类的普通电容来代用。
在火线和零线抑制之间并联的电容,一般称之为X电容。
由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。
X电容同样也属于安全电容之一。
根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。
安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。
作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。
X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。
通常,X电容多选用耐纹波电流比较大的聚脂薄膜类电容。
这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。
电磁干扰电容的作用
电磁干扰电容的作用电磁干扰（EMI）是指电子设备或系统之间的不期望的电磁能量传输，这种能量传输可能会对设备的性能和功能产生负面影响。
电容器（capacitors）在抑制和调节电磁干扰方面起着重要作用。
本文将详细介绍电容器在EMI抑制中的作用及其原理。
首先，我们需要明确EMI的产生原因。
在电子设备中，电流和电压的变化会产生电磁场。
当电流通过导线时，周围的电磁场会通过电磁辐射与其他设备或系统中的电磁场相互影响，产生干扰。
同时，电子设备中的元件和线路也会接收到来自外部电磁源的干扰，导致设备的性能下降或功能失效。
电容器可以通过工作原理中的两种方式来抑制EMI干扰。
首先，电容器可以作为滤波器来阻止高频干扰信号进入设备内部。
其次，电容器可以作为耦合器将干扰信号引导到设备外部，从而减少对设备内部线路的影响。
滤波器作为EMI抑制的主要手段之一，通过选择合适的电容器参数来阻止高频噪声和干扰信号进入设备内部。
在滤波器电路中，电容器被放置在信号线上，通过建立低通滤波器的效果，将高频噪声和EMI信号短路到地。
电容器的滤波作用基于其电压响应和频率响应的特性。
在滤波器电路中，高频信号的频率较高，电容器对高频信号有较低的阻抗，从而通过电容器的时滞特性将高频信号短路到地。
而对于低频信号，电容器的阻抗会较高，不会对低频信号产生太大影响。
因此，电容器在滤波器中起到了去除高频噪声和EMI信号的作用。
此外，电容器还可以作为耦合器来减少对设备内部线路的EMI干扰。
耦合器将设备内部电磁场与外部环境中的电磁场分离开来，避免了内部和外部电磁场相互干扰。
通过选取合适的电容器参数，耦合器可以将干扰信号从设备内部引导到设备外部。
这样一来，设备内部的线路就不会受到外部EMI信号的影响，从而保证设备的正常工作。
在EMI抑制中，选择合适的电容器参数至关重要。
首先，需要根据EMI干扰信号的频率范围选择合适的电容器型号和数值。
高频干扰信号需要使用低阻抗的电容器才能进行滤波，而低频干扰信号需要使用高阻抗的电容器来引导。
电磁干扰的屏蔽方法知识
电磁干扰的屏蔽方法知识电磁干扰（EMI）是指电磁能量在电子设备及周边的环境中引起的干扰。
在现代社会中，电磁干扰已经成为电子设备和系统的重要问题。
而电磁干扰的屏蔽方法就成为了电子工程师必须了解的知识。
1.电磁干扰（EMI）的影响电磁干扰会影响各种电子设备的性能和稳定性，包括通讯设备、计算机、医疗设备、航空设备、汽车射频和娱乐设备等。
此外，电磁干扰还可能导致电磁兼容性问题（EMC），这可能会影响安全和生产效率。
2. 消除电磁干扰的方法在电子设备的设计和制造中，必须采取措施来降低电磁干扰的影响。
以下是可用于屏蔽电磁干扰的方法：2.1 金属屏蔽金属屏蔽是一种基本的屏蔽方法。
用金属片或金属网罩包裹电子设备，来屏蔽电磁辐射和电磁场。
金属屏蔽可以很好地屏蔽高频干扰，通常在射频、微波和高速数字应用中使用。
2.2 地线屏蔽地线屏蔽依赖于连接设备外壳的电路和地面的连接。
通过接地，电流可以流回地面，从而降低电磁干扰。
地线屏蔽通常适用于多个设备之间的干扰和电漏水问题。
2.3 分层屏蔽分层屏蔽是一种使用多个层次的方法，通常用于高频干扰。
不同层次的材料具有不同的导电性和磁性，可以最大程度降低电磁干扰。
2.4 滤波器滤波器可以屏蔽设备中的杂波信号和一些EMI源。
这种方法是通过使用引入不同类型和频率的电容器、电感器和滤波器来隔离和过滤干扰信号的。
2.5 布线布线方法可以最小化电磁场的发生，并增加EMI源之间的物理距离。
这种方法通过正确放置电缆和电线在整个电子设计中，从而实现EMI的控制和管理。
2.6 笼状屏蔽笼状屏蔽是一种三维结构，它由连接到地面的金属网组成。
这种屏蔽形式通常用于射频EMI。
总的来说，电磁干扰的防护措施通常不止一种方法的单一方法，而是采用多种方法进行组合。
在实际生产环境中，电子工程师应根据设备的类型和EMI源来选择适当的屏蔽措施。
3.结论在现代社会中，电磁干扰已成为影响电子设备和系统稳定性的重要问题。
消除EMI采用的技术手段和方法包括金属屏蔽、地线屏蔽、分层屏蔽、滤波器、布线和笼状屏蔽等多种方法。
EMC滤波器
EMC滤波器电磁兼容（EMC）是指电子设备在电磁环境中能够正常工作，同时又不会对环境以及其他设备造成不必要的干扰。
在现代社会中，随着电子设备的普及和使用频率的增加，保障产品的EMC性能变得尤为重要。
而在实现EMC的过程中，EMC滤波器扮演着至关重要的角色。
EMC滤波器是一种应用于电子设备中的被动滤波器，主要功能是过滤电路中的干扰信号，以确保设备在工作时不会受到外部电磁干扰的影响，同时也减少设备本身对外部的干扰。
它通过选择合适的滤波元件（比如电感、电容等）和结构设计，将电路中的高频噪声滤除，保证电子设备的正常工作。
在电子设备设计中，EMC滤波器的应用十分普遍。
比如，在电源线路中加入EMC 滤波器可以有效滤除由电源线路传导而来的电磁干扰，保证电源供电的稳定性和可靠性；在信号线路中引入EMC滤波器也可以有效降低信号传输过程中的串扰，提升信号的准确性和稳定性。
除了在电子设备设计中的应用外，EMC滤波器还广泛应用于工业领域、通信领域等各个领域。
在工业控制系统中，EMC滤波器可以帮助减少电磁干扰对控制系统的影响，保障生产线的稳定运行；在通信设备中，EMC滤波器能够提高设备对信号的接收和发送质量，确保通信的畅通无阻。
在选择适合的EMC滤波器时，需要根据具体的设备需求和工作环境来进行选型。
不同的应用场景需要不同类型的EMC滤波器，比如有些需要抑制高频噪声，有些需要减少共模干扰，有些则需要同时具备两者的特性。
总的来说，EMC滤波器在现代电子设备中扮演着重要的角色，它不仅可以提高设备的抗干扰能力，还可以保障设备的正常运行和提升设备的性能稳定性。
因此，在设计和选择电子设备时，合适的EMC滤波器的应用显得尤为重要。
1。
电动机的电磁干扰与滤波器设计优化
电动机的电磁干扰与滤波器设计优化电动机的电磁干扰问题一直以来都是工程师们关注的焦点之一。
电动机在运行过程中会产生较大的电磁辐射，对周围的电子设备和通信系统造成干扰，严重的甚至会导致设备的正常工作受阻。
因此，电机技术领域一直在研究如何有效减少电动机的电磁干扰，并提出了滤波器设计优化的解决方案。
一、电动机电磁干扰的产生原因电动机的电磁干扰主要是由于电机内部的电流变化引起的。
当电动机启动、停止或调速时，其电流波形会发生变化，从而产生电磁波。
除此之外，电动机的转子运转时，也会产生磁场的变化，进一步引起电磁干扰。
这些干扰信号会通过电源线、信号线等途径传播到其他设备或系统，造成干扰。
二、电磁干扰的影响电动机的电磁干扰会对电子设备和通信系统产生不同程度的影响，主要表现在以下几个方面：1. 降低设备的抗干扰性能：电磁干扰信号会干扰其他设备的正常工作，使其抗干扰性能下降，影响设备的稳定性和可靠性。
2. 损坏电子元器件：电磁干扰信号的能量较大，可能造成电子元器件的损坏，减少设备的寿命。
3. 无线电干扰：电磁干扰信号传播到通信系统或无线电设备中，会产生杂音、信号丢失等问题，影响通信质量。
4. 电磁辐射：电动机的电磁干扰信号会产生辐射，对人体健康和周围环境造成潜在威胁。
三、滤波器在电磁干扰控制中的作用滤波器是一种常见的电磁干扰控制手段，通过设计合理的滤波器可以有效减少电动机产生的电磁干扰。
滤波器的主要作用是将电机输出端的高频噪声滤除，使输出电压变为纯净的正弦波形。
滤波器通过对电机产生的电磁干扰信号进行滤波，降低其幅值和频率范围，从而减少对其他设备和系统的干扰。
四、滤波器设计优化的方法为了提高滤波器的滤波效果，需要进行设计优化。
以下是一些常用的滤波器设计优化方法：1. 选择合适的滤波器类型：根据电动机产生的干扰频率范围选择合适的滤波器类型，如低通滤波器、带通滤波器等。
2. 电感和电容的选取：通过合理选择电感和电容的数值，可以提高滤波器的频率响应和滤波效果。
共模电感、磁珠、以及滤波电容器的工作原理及使用情况
要解决EMC问题，就要了解影响EMC的主要元器件的工作原理，本文将介绍共模电感、磁珠、以及滤波电容器的工作原理及使用情况。
一、共模电感由于EMC所面临解决问题大多是共模干扰，因此共模电感也是我们常用的有力元件之一，共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。
原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。
因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。
共模电感在制作时应满足以下要求：1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不要出现饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。
通常情况下，同时注意选择所需滤波的频段，共模阻抗越大越好，因此我们在选择共模电感时需要看器件资料，主要根据阻抗频率曲线选择。
另外选择时注意考虑差模阻抗对信号的影响，主要关注差模阻抗，特别注意高速端口。
二、磁珠在产品EMC设计过程中，我们常常会使用到磁珠，铁氧体材料是铁镁合金或铁镍合金，这种材料具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
铁氧体材料通常在高频情况下应用，因为在低频时他们主要程电感特性，使得线上的损耗很小。
在高频情况下，他们主要呈电抗特性比并且随频率改变。
实际应用中，铁氧体材料是作为射频电路的高频衰减器使用的。
实际上，铁氧体较好的等效于电阻以及电感的并联，低频下电阻被电感短路，高频下电感阻抗变得相当高，以至于电流全部通过电阻。
开关电源的电磁干扰及噪声抑制方法
开关电源的电磁干扰及噪声抑制方法开关电源是现代电子应用中常见的一种电源形式，其工作原理是通过开关管开关控制输入电压的大小和频率以实现电压转换。
但是，开关电源在工作过程中会产生电磁干扰和噪声，对其他电子设备的正常工作产生影响。
因此，为了抑制开关电源的电磁干扰和噪声，在设计和使用开关电源时需要采取一些措施。
首先，开关电源产生的电磁干扰主要包括导向式干扰和辐射式干扰。
导向式干扰是指开关电源通过引线或线路对周围设备产生的电磁干扰，辐射式干扰是指开关电源通过电磁波辐射对周围设备产生的干扰。
对于导向式干扰，可以采取以下措施进行抑制：1.滤波器：在开关电源的输入和输出端加装滤波器，用于滤除高频噪声和电磁干扰。
常用的滤波器有LC滤波器、RC滤波器和Pi型滤波器等。
2.输入电源线路的处理：尽量缩短输入电源线路的长度，采用屏蔽线材，减小电磁干扰的传播路径。
同时，在输入电源线上添加额外的滤波电容和电感，抑制高频噪声。
3.地线处理：通过合理布置地线，减小接地电阻，提高地线的抗干扰能力。
将开关电源的地线与其他设备的接地点连接，共用同一个地线。
对于辐射式干扰，可以采取以下措施进行抑制：1.屏蔽：在开关电源的外壳上添加金属屏蔽罩，减少电磁辐射。
金属屏蔽罩应与开关电源的地线连接，以形成完整的屏蔽。
2.PCB设计：在开关电源的PCB板设计中，合理布局信号和电源线路，减小线路的长度。
同时，采用地平面和电源平面屏蔽，减少信号线和电源线的交叉和干扰。
3.使用低频率开关管：低频率工作的开关管辐射干扰较小，可以有效降低开关电源的电磁辐射干扰。
此外1.选择合适的元器件：选用带有防干扰措施的元器件，如具有抗干扰特性的电解电容和电感器件，减小干扰的产生和传播。
2.电源输出滤波：在开关电源的输出端添加滤波电容和电感，减小输出电压的纹波和噪声。
3.接地处理：通过合理的接地设计和连接方式，减小接地电阻，提高接地抗干扰能力。
4.EMI滤波器：在开关电源的输入端和输出端加装EMI滤波器，进一步滤除高频噪声和电磁干扰。
如何正确使用电子电路中的滤波电感
如何正确使用电子电路中的滤波电感在电子电路中，滤波电感是一种重要的元件，它被广泛应用于各种电子设备中，用于滤除电源中的高频噪声和电磁干扰，保证电路的稳定工作。
然而，在实际应用中，很多人并不了解如何正确使用电子电路中的滤波电感。
本文将介绍滤波电感的原理及正确使用方法。
一、滤波电感的原理滤波电感是一种具有阻抗特性的元件，其阻抗值与电流的频率有关。
在低频电路中，滤波电感的阻抗较低，可以通过大量的电流；而在高频电路中，滤波电感的阻抗较高，可以阻挡高频电流的流动。
这种频率依赖性的阻抗特性使得滤波电感成为电子电路中常用的滤波元件。
二、滤波电感的正确使用方法1. 在电源输入端使用滤波电感：在电子设备电源输入端加入滤波电感，可以有效滤除电源线上的高频噪声和电磁干扰，提供干净稳定的电源。
通常，滤波电感与滤波电容并联使用，构成一个低通滤波器。
通过选择适当的电感值和电容值，可以实现对不同频率的噪声进行滤波。
2. 在信号线上使用滤波电感：在一些对信号干扰敏感的电子电路中，可以在信号线上使用滤波电感。
滤波电感可以阻挡高频干扰信号的传播，从而保证信号的纯净和稳定。
这种应用场景多见于音频设备、通信设备等领域。
3. 控制滤波电感的品质因数：品质因数是衡量滤波电感性能的指标之一。
一个优质的滤波电感应具有较高的品质因数，能够有效地滤除电源中的噪声和干扰。
在电路设计过程中，可以根据具体需求选择适当的滤波电感品质因数。
一般情况下，品质因数越高，滤波效果越好，但价格也会相应增加。
4. 注意电感参数的匹配：在应用滤波电感时，需要注意电感的参数匹配。
电感的选取应与电路的工作频率匹配，否则会造成滤波效果不佳，甚至影响整个电路的工作性能。
因此，选用滤波电感时，需要了解电路的频率范围，并选择合适的电感值。
5. 尽量减少串扰：在实际布线中，为了最大程度地减少滤波电感与其他元件之间的串扰，可以采取以下几点措施：- 将滤波电感远离其他电子元件，确保其与周围器件之间的间隔；- 避免滤波电感与高功率电源线或高频干扰源相邻；- 使用屏蔽罩或隔离层来隔离滤波电感，以减少电磁干扰。
电动机的电磁干扰与滤波器设计
电动机的电磁干扰与滤波器设计随着电动机在各个领域的广泛应用，电磁干扰问题逐渐引起人们的重视。
电动机的正常工作会产生一定的电磁干扰，这种干扰可能对周围的电子设备造成不良影响。
为了解决这一问题，设计滤波器成为一种常见的方法。
本文将探讨电动机的电磁干扰问题以及滤波器的设计原理与方法。
一、电动机的电磁干扰原因电动机的电磁干扰主要由以下几个方面产生：1. 电源线谐波干扰：电动机的工作过程中，会引起电源线上谐波电流的流动，这些谐波电流通过电源线传播到其他电子设备中，产生干扰。
2. 电动机的辐射干扰：电动机在运行中会产生高频辐射，这些辐射信号可以通过空气传播到其他设备中，引起干扰。
3. 电动机的传导干扰：电动机内部的电磁干扰信号可以通过电源线、信号线等传导到其他设备中，造成干扰现象。
二、滤波器的设计原理滤波器是一种用于抑制电磁干扰的设备，其设计原理基于滤除电动机所产生的干扰信号。
常见的滤波器设计原理包括：1. 低通滤波器：低通滤波器可以滤除高频信号，阻止高频干扰信号进入被干扰设备。
它通过设置合适的截止频率，使高频信号被削弱或者滤除。
2. 阻抗匹配滤波器：阻抗匹配滤波器通过设计合适的阻抗来阻隔电磁干扰信号的传导路径，减少传导干扰。
3. 带通滤波器：带通滤波器可以选择性地通过某个频率范围内的信号，抑制其他频率的信号。
它可以针对电动机产生的特定频率信号进行滤波。
三、滤波器的设计方法滤波器的设计方法可以根据具体情况进行选择，下面介绍一些常见的设计方法：1. 降低电动机的电磁辐射强度：通过合理的电机设计和隔离措施，减少电动机产生的电磁辐射。
例如，采用磁屏蔽、外壳接地等方法来减少电磁辐射。
2. 优化电动机的绕组结构：通过设计合适的绕组结构和绝缘措施，减少电动机内部的干扰信号传导到其他设备中。
例如，采用特殊的绝缘材料、减少绕组的分布电容等方法。
3. 使用合适的滤波器：根据电动机产生的干扰信号的特点，选择适合的滤波器进行应用。
电容测量实验技术使用中的干扰消除方法
电容测量实验技术使用中的干扰消除方法电容测量是电子学中常用的实验技术之一，在许多电路和设备的测试中起着重要作用。
然而，在电容测量实验过程中，常会遇到干扰问题，这些干扰对测量结果的准确性产生负面影响。
因此，研究并应用干扰消除方法是电容测量实验技术的重要课题之一。
首先，我们来探讨一些引起干扰的常见因素。
电容测量中最常见的干扰源是来自环境的电磁辐射干扰和接地回路的共模干扰。
电磁辐射干扰可以由电源线、高频设备等产生，而共模干扰则主要由接地回路中的杂散电流引起。
这些干扰信号会与待测的电容信号叠加在一起，导致测量结果的失真。
为了消除这些干扰，我们可以采取一系列的干扰消除方法。
其中之一是使用屏蔽技术。
通过在信号采集部分添加屏蔽罩或金属屏蔽层，能够有效地阻挡外界电磁辐射对电容信号的干扰。
此外，还可以通过合理的布线和接地设计，减少共模干扰的影响。
例如，可以采用星形接地方法，将各个测量点的接地线分开并连接到一个独立的接地点，以避免共模干扰信号在接地回路中传播。
另一种常用的干扰消除方法是差分信号采集技术。
差分信号采集通过同时采集两个相互对称的信号，并对它们进行差分运算，可以消除来自环境的共模干扰。
差分放大器是差分信号采集技术的关键部件，它能够放大差分信号，抑制共模信号的干扰。
在电容测量实验中，我们可以将待测电容的两个电极分别与差分放大器的两个输入端相连，从而实现对电容信号的差分采集和干扰消除。
除了屏蔽技术和差分信号采集技术外，还可以采用滤波器来消除干扰。
滤波器可以通过选择性地传输或抑制特定频率范围内的信号，从而实现对干扰信号的消除。
在电容测量实验中，我们可以根据干扰信号的频率特性选择合适的滤波器进行干扰消除。
常用的滤波器有低通滤波器、高通滤波器和带阻滤波器等。
通过合理配置滤波器，我们能够滤除干扰信号，得到更准确的电容测量结果。
此外，精密电容测量仪器的使用也可以提高干扰消除的效果。
一些高精度的电容测量仪器具备抗干扰能力强、采样速率高等特点，能够更好地实现对干扰信号的抑制，提高测量的精度和准确性。
馈通滤波器的使用方法
馈通滤波器的使用方法随着电子设备工作频率的迅速提高，电磁干扰的频率也越来越高，干扰频率通常会达到数百MHz，甚至GHz以上。
由于电压或电流的频率越高，越容易产生辐射，因此，正是这些频率很高的干扰信号导致了辐射干扰的问题日益严重。
因此，对用来解决辐射干扰的滤波器的一个基本要求就是要能对这些高频干扰信号有较大的衰减，这种滤波器就是射频干扰滤波器。
普通干扰滤波器的有效滤波频率范围为数kHz数十MHz，而射频干扰滤波器的有效滤波频率范围从数kHz 到GHz以上。
按照传统方式构造的滤波器不能成为射频滤波器。
这是由于两个原因：第一个原因是：旁路电容寄生电感较大（导致串联谐振，增加了旁路阻抗），导致电容器在较高的频率并不具有较低的阻抗，起不到旁路的作用。
第二个原因是：滤波器的输入端和输出端之间的杂散电容导致高频干扰信号耦合，使滤波器对高频干扰失去作用。
解决这个问题的方法是用穿心电容作为旁路电容。
穿心电容具有非常小的寄生电感，旁路阻抗非常小，并且由于采用隔离安装方式，消除了输入输出端之间的高频耦合。
本样本中的各种射频滤波器都是基于穿心电容制造的，并且安装方式都是馈通形式的（输入与输出被金属板隔离）。
虽然本样本中的射频滤波器品种很多，但是每一种型号在设计时都考虑了具体使用场合的要求，使设计师能够在性能、体积、成本等方面获得满意的结果。
选择射频滤波器需要考虑的因素有：截止频率：滤波器的插入损耗大于3dB的频率点称为滤波器的截止频率，当频率超过截止频率时，滤波器就进入了阻带，在阻带，干扰信号会受到较大的衰减。
根据使用滤波器的场合不同（信号电缆滤波还是电源线滤波），可以用两个方法来确定滤波器的截止频率。
在对信号电缆进行滤波时，根据有效信号的带宽来确定，截止频率要大于信号的带宽，这样才能保证有用信号不被衰减。
在对电源线或直流信号线，滤波时，由于有效信号的频率很低，信号失真的问题不是主要因素，因此主要根据干扰信号的频率来定，要使干扰频率全部落在滤波器的阻带内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁干扰滤波电容器使用方法
电容器是电路中最基本的元件之一，利用电容滤除电路上的高频骚扰和对电源解耦是所有电路设计人员都熟悉的。
但是，随着电磁干扰问题的日益突出，特别是干扰频率的日益提高，由于不了解电容的基本特性而达不到预期滤波效果的事情时有发生。
本文介绍一些容易被忽略的影响电容滤波性能的参数及使用电容器抑制电磁骚扰时需要注意的事项。
1电容引线的作用
在用电容抑制电磁骚扰时，最容易忽视的问题就是电容引线对滤波效果的影响。
电容器的容抗与频率成反比，正是利用这一特性，将电容并联在信号线与地线之间起到对高频噪声的旁路作用。
然而，在实际工程中，很多人发现这种方法并不能起到预期滤除噪声的效果，面对顽固的电磁噪声束手无策。
出现这种情况的一个原因是忽略了电容引线对旁路效果的影响。
实际电容器的电路模型如图1所示，它是由等效电感（ESL）、电容和等效电阻（ESR）构成的串联网络。
图1 实际电容器的等效电路
理想电容的阻抗是随着频率的升高降低，而实际电容的阻抗是图1所示的网络的阻抗特性，在频率较低的时候，呈现电容特性，即阻抗随频率的增加而降低，在某一点发生谐振，在这点电容的阻抗等于等效串联电阻ESR。
在谐振点以上，由于ESL的作用，电容阻抗随着频率的升高而增加，这是电容呈现电感的阻抗特性。
在谐振点以上，由于电容的阻抗增加，因此对高频噪声的旁路作用减弱，甚至消失。
电容的谐振频率由ESL和C共同决定，电容值或电感值越大，则谐振频率越低，也就是电容的高频滤波效果越差。
ESL除了与电容器的种类有关外，电容的引线长度是一个十分重要的参数，引线越长，则电感越大，电容的谐振频率越低。
因此在实际工程中，要使电容器的引线尽量短，电容器的正确安装方法和不正确安装方法如图2所示。
图2 滤波电容的正确安装方法与错误安装方法
根据LC电路串联谐振的原理，谐振点不仅与电感有关，还与电容值有关，电容越大，谐振点越低。
许多人认为电容器的容值越大，滤波效果越好，这是一种误解。
电容越大对低频干扰的旁路效果虽然好，但是由于电容在较低的频率发生了谐振，阻抗开始随频率的升高而增加，因此对高频噪声的旁路效果变差。
表1是不同容量瓷片电容器的自谐振频率，电容的引线长度是1.6mm（你使用的电容的引线有这么短吗？）。
表1
电容值自谐振频率（MHz）电容值自谐振频率（MHz）
1μ F 1.7 820 pF 38.5
0.1μ F 4 680 pF 42.5
0.01μ F 12.6 560 pF 45
3300pF 19.3 470 pF 49
1800 pF 25.5 390 pF 54
1100pF 33 330 pF 60
尽管从滤除高频噪声的角度看，电容的谐振是不希望的，但是电容的谐振并不是总是有害的。
当要滤除的噪声频率确定时，可以通过调整电容的容量，使谐振点刚好落在骚扰频率上。
2.温度的影响
由于电容器中的介质参数受到温度变化的影响，因此电容器的电容值也随着温度变化。
不同的介质随着温度变化的规律不同，有些电容器的容量当温度升高时会减小70%以上，常用的滤波电容为瓷介质电容，瓷介质电容器有超稳定型：COG或NPO，稳定型：X7R，和通用型：Y5V或Z5U三种。
不同介质的电容器的温度特性如图2所示。
图 3 不同介质电容器的温度特性
从图中可以看到，COG电容器的容量几乎随温度没有变化，X7R电容器的容量在额定工作温度范围变化12%以下，Y5V电容器的容量在额定工作温度范围内变化70%以上。
这些特性是必须注意的，否则会出现滤波器在高温或低温时性能变化而导致设备产生电磁兼容问题。
COG介质虽然稳定，但介质常数较低，一般在10～100，因此当体积较小时，容量较小。
X7R的介质常数高得多，为2000 ～ 4000，因此较小的体积能产生较大的电容，Y5V的介质常数最高，为5000 ～ 25000。
许多人在选用电容器时，片面追求电容器的体积小，这种电容器的介质虽然具有较高的介质常数，但温度稳定性很差，这会导致设备的温度特性变差。
这在选用电容器时要特别注意，尤其是在军用设备中。
3.电压的影响
电容器的电容量不仅随着温度变化，还会随着工作电压变化，这一点在实际工程必须注意。
不同介质材料的电容器的电压特性如图3所示。
从图中可以看出，X7R电容器在额定电压状态下，其容量降为原始值的70%，而Y5V电容器的容量降为原始值的30%！了解了这个特性，在选用电容时要在电压或电容量上留出余量，否则在额定工作电压状态下，滤波器会达不到预期的效果。
图4 电容器的电压特性
综合考虑温度和电压的影响时，电容的变化如图4所示。
图5电容器的温度/电压特性5.穿心电容的使用
在实际工程中，要滤除的电磁噪声频率往往高达数百MHz，甚至超过1GHz。
对这样高频的电磁噪声必须使用穿心电容才能有效地滤除。
普通电容之所以不能有效地滤除高频噪声，是因为两个原因，一个原因是电容引线电感造成电容谐振，对高频信号呈现较大的阻抗，削弱了对高频信号的旁路作用；另一个原因是导线之间的寄生电容使高频信号发生耦合，降低了滤波效果，如图5所示。
图6 普通电容在高频滤波中的问题
穿心电容之所以能有效地滤除高频噪声，是因为穿心电容不仅没有引线电感造成电容谐振频率过低的问题，而且穿心电容可以直接安装在金属面板上，利用金属面板起到高频隔离的作用。
但是在使用穿心电容时，要注意的问题是安装问题。
穿心电容最大的弱点是怕高温和温度冲击，这在将穿心电容往金属面板上焊接时造成很大困难。
许多电容在焊接过程中发生损坏。
特别是当需要将大量的穿心电容安装在面板上时，只要有一个损坏，就很难修复，因为在将损坏的电容拆下时，会造成邻近其它电容的损坏。
随着电子设备复杂程度的提高，设备内部强弱电混合安装、数字逻辑电路混合安装的情况越来越多，电路模块之间的相互骚扰成为严重的问题。
解决这种电路模块相互骚扰的方法之一是用金属隔离舱将不同性质的电路隔离开。
但是所有穿过隔离舱的导线要通过穿心电容，否则会造成隔离失效。
当不同电路模块之间有大量的联线时，在隔离舱上安装大量的穿心电容是十分困难的事情。
为了解决这个问题，国外许多厂商开发了“滤波阵列板”，这是用特殊工艺事先将穿心电容焊接在一块金属板构成的器件，使用滤波阵列板能够轻而易举地解决大量导线穿过金属面板的问题。
但是这种滤波阵列板的价格往往较高，每针的价格约30元。
1999年，北京天亦通公司开发成功了TLZ –1系列滤波阵列板（专利申请中）。
这种滤波阵列板的滤波性能接近国外产品，但价格仅为国外产品的1/10以下。
TLZ – 1系列滤波阵列板的密度是标准2.54mm，可以直接与扁平电缆插座配合，便于安装，可广泛用于电子设备的滤波隔离（图6）。
图7 滤波阵列板用于电路隔离。
