初中物理杠杆画图题练习含答案
作图题(一次) 4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．
6．试在图上画出Ｆ1和Ｆ2的力臂
7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．
9．画出并标明图中Ｆ、G对支点O的力臂．
10．画出图中各力的力臂．
作图题(二次)
12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）
13．图中杠杆所受的重力G和拉力Ｆ的力臂．
15．画出图中，加在杠杆上的动力Ｆ的力臂．
16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）
19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）。
初中物理杠杆画图题练习
杠杆作图一、作力臂1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
二、作五要素F2F1O2．如左图某同学斜拉旅行箱站立时的简化模型。
请在图中画出阻力的示意图及阻力的力臂3．如左图所示，请你画出这根钓鱼竿杠杆五要素。
三、已知力臂作力4．（1）如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，画出F 1的力臂和力F 2（2）如右图所示，杠杆OA 在F 1、F 2两个力作用下平衡，图中已画出了杠杆A 端受的力F 1。
如果虚线OO ,是力F 2的力臂，请在杠杆上标出F 2的作用点B ，并画出力F 2的示意图。
四、作最小（省）的力5．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉子时所用最小动力F 的示意图. (注意：请在图上保留为确保作图准确所画的辅助线) 6．在左下图中画出杠杆平衡时作用在B 点最小的力和这个力的力臂(O 为支点)．7．有一均匀圆柱体放在水平地面上如右上图所示，靠在台阶边，为了使它滚上这个台阶，在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面?在图上标出这一点，并画出此力的方向和力臂．8．如上图所示，杠杆的B 端挂一重物，在A 点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图。
9．如图所示，O 为杠杆AC 的支点，在B 处挂一小球，AO ＝OB ＝BC ，为使杠杆在水平位置平衡，（1）画出施加在杠杆A 点上最小动力F A 的力臂L A ，并标出F A 的方向（2）画出施加在杠杆B 点上最小动力F B 的力臂L B ，并标出F B 的方向（3）画出施加在杠杆C 点上最小动力F C 的力臂L C ，并标出F C 的方向（4）F A 、F B 、F C 中哪个最小？·O AO ,F 1B C AO△。
(完整版)杠杆画图题练习带答案.,,.,..
...
The shortest way to do many things is
.
14．如图所示：
15．如图所示： 16．如图所示： 17．如图所示：
18．标明力臂 L1 和 L2 各 1 分，画错一个扣 2 分． 19．
...
The shortest way to do many things is
.
14．试在图中画出汽车刹车踏板上动力Ｆ1 的力臂 G1 和阻力Ｆ2 的力臂 G2．
15．画出图中，加在杠杆上的动力Ｆ的力臂． 16．如图所示，试画出杠杆 OA 所受力的力臂（OA 杆的质量忽略不计）
17．图中，均匀直棒 AB 可绕 A 点转动，在 B 端加一竖直向上的 40 牛顿的力Ｆ，整个 装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．
28．画出图 1 和图 2 中各力的力臂．
29．如图所示的杠杆，左边挂有两个各重 10 牛顿的相同钩码，在一个大小为 30 牛顿， 方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这 个力．
30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节 O 是支点，肌肉收缩， 动力Ｆ1 作用在 A 点上，阻力Ｆ2 作用在 B 点上，请在图中画出各力的力臂，在你所画的图 中：____表示Ｆ1 的力臂，_____表示Ｆ2 的力臂．
21．下列所示的杠杆中，O 是支点，在图上画出Ｆ1、Ｆ2 的力臂，并且用 G1、G2 表 示它们．
22．画出下列各力的力臂（如图）
23．画出下列各力的力臂（如图） 24．如图中的点 O 是杠杆的支点，画出力Ｆ1 和Ｆ2 的力臂，并用字母 G1 和 G2 标 明． 25．画出图中Ｆ1 和Ｆ2 的力臂．
杠杆力臂作图题(题目精选)
杠 杆 作 图 作 业１、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。
请在图上作出杠杆的动力臂（l 1）和阻力臂（l 2）。
在重物提升的过程中拉力F 将 （选填：“变大”、“不变”、“变小”）。
２、如图所示，人的手臂相当于一个 （选填：“省力”、“费力”）杠杆，它的支点在O 点。
请画出图中铅球对手的作用力F 的力臂l 。
当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将 。
３、如图所示，请画出阻力F 2的力臂（l 2），并作出动力臂为l 1的动力（F 1）的作用线。
４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F 始终与棒垂直，请画出图示位置的动力臂（l 1）和阻力臂（l 2）。
在抬起的过程中力F 将 （选填：“变大”、“不变”、“变小”）。
５、如图所示，请画出铡刀上的动力臂（l 1）和阻力臂（l 2）。
在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变OGF（第1题图）O F 2l 1 （第3题图） O（第2题图）F （第4题图）小”）。
６、如图所示，杠杆AOB 能绕与地面的接触点O 转动。
在B 端挂上重物G ，在A 端施加一个与OA 垂直的力F ，使杠杆在图示位置平衡。
请画出动力臂（l 1）和阻力臂（l 2）。
如果把力F 的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F 的大小必须 （选填：“变大”、“不变”、“变小”）。
７、如图所示，AOB 为轻质杠杆，O 为支点，OA =OB ，在杠杆的B 端挂一重20N 的物体，要使杠杆在图示位置平衡，则在A 端施加的力F 至少为 N 。
并把这个力的作用线在图上画出。
８、如图所示，O 为杠杆AC 的支点，在B 处挂一个物体，AO =OB =BC ，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F 1的力臂l 1，并画出F 1的作用线。
初中物理杠杆画图题练习(

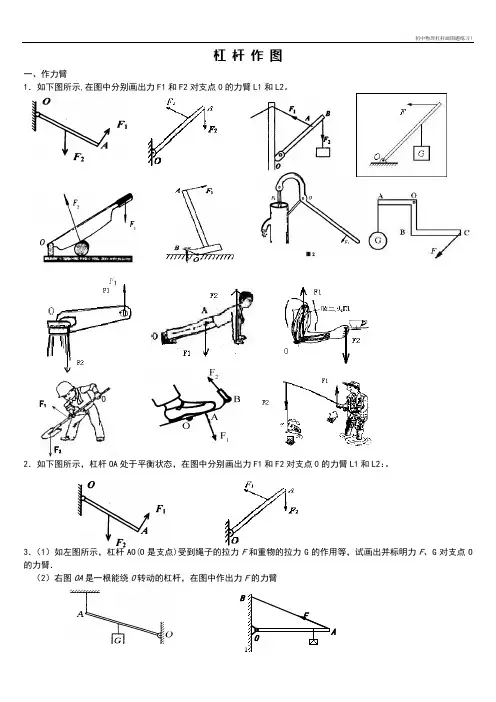

11 杠 杆 作 图一、作力臂1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
2．如下图所示，杠杆OA 处于平衡状态，在图中分别画出力F1和F2对支点0的力臂L1和L2：。
3．（1）如左图所示，杠杆AO(O 是支点)受到绳子的拉力F 和重物的拉力G 的作用等，试画出并标明力F 、G 对支点O 的力臂．（2）右图OA 是一根能绕O 转动的杠杆，在图中作出力F 的力臂B A OFF 2 F 1 O22F 2 F 1 O （3）右图是一台简易吊车的示意图，请画出F 1、F 2的力臂L 1、L 2。
（4）如左图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
4．生活中有许多的器械利用杠杆原理来工作的：（1）如左图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。
（2）抽水机如右下图所示，O 为支点，请画出力F 1和F 2的力臂．（3）铁锹是一种杠杆，请在右图中画出F 1和F 2的力臂L 1和L 2。
二、作五要素5．如左图某同学斜拉旅行箱站立时的简化模型。
请在图中画出阻力的示意图及阻力的力臂6．如左图所示，请你画出这根钓鱼竿杠杆五要素。
7．如右图所示，一根粗细均匀的筷子放在盛有半碗水的碗中，此时的筷子可以等效为一根绕O 点转的杠杆，画出这时的杠杆五要素。
8．下图为一指甲刀的示意图，它由三个杠杆组成，若用F l 的力剪指甲时，试画出三个杠杆的五要素。
三、已知力臂作力9．（1）如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，画出F 1的力臂和力F 2（2）如右图所示，杠杆OA 在F 1、F 2两个力作用下平衡，图中已画出了杠杆A 端受的力F 1。
如果虚线OO ,是力F 2的力臂，请在杠杆上标出F 2的作用点B ，并画出力F 2的示意图。
· O AO , F 1 F 1 F 233四、作最小（省）的力10．如图所示，O 为杠杆AC 的支点，在B 处挂一小球，AO ＝OB ＝BC ，为使杠杆在水平位置平衡，（1）画出施加在杠杆A 点上最小动力F A 的力臂L A ，并标出F A 的方向（2）画出施加在杠杆B 点上最小动力F B 的力臂L B ，并标出F B 的方向（3）画出施加在杠杆C 点上最小动力F C 的力臂L C ，并标出F C 的方向（4）F A 、F B 、F C 中哪个最小？11．画出使杠杆AB 在图所示位置静止时所用最小力F 的作用点和方向。
物理杠杆画图题练习
作图2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．28．画出图1和图2中各力的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：答案2．如图所示：3．4．如图5．如图所示：6．如图所示：7．8．如图所示：9．如图所示：10．11．如图所示：12．如图所示：13．如图所示：14．如图所示：15．如图所示：16．如图所示：17．如图所示：18．标明力臂L1和L2各1分，画错一个扣2分．19．20．21．22．23．24．25．26．27．28．29．30．31．如图所示：32．如图33．34．35．36．。
超好的杠杆画图题大全
超好的杠杆画图题大全(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1、如下左图所示，一轻质杠杆在力F1、F2的作用下处于静止状态．L1是力F1的力臂，请在图中画出F2的力臂l2和力F1的示意图．2、画出图6杠杆示意图中F ，F 的力臂3、生活中有许多器械是利用杠杆原理来工作的，如图所示的剪刀就是杠杆。
请画出这把剪刀的动力F的力臂和这根杠杆上B点所受阻力的大致方向。
4、图9是工人用撬棍撬石头的示意图。
请画出动力F1的力臂；并画出石头对撬棍压力的示意图。
5、如图所示，用一根硬棒撬一块石头，棒的上端A是动力作用点。
（1）在图上标出：当动力方向向上时，杠杆的支点a ；当动力方向向下时，杠杆的支点b。
（2）在杠杆上画出撬动石头动力F为最小时的方向。
6、（10·河南）如图11所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动，请在C点画出这个力的示意图，并标出它的力臂l。
7、(10·德州)如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。
8、（10·乌鲁木齐）轻杆A端挂重物，OA在绳子拉力作用下保持平衡，画出绳对A点的拉力及力臂。
9、如图所示，O为杠杆AC的支点，在O处挂一小球，AO=OB=BC，为使杠杆在水平位置平衡，画出施加在杠杆上最小动力F1的力臂L1：，并标出F1的方向。
10、如下图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力F1、阻力F2、动力l1、阻力臂l2 。
11、如下图甲所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．12、如图所示杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂，在图中画出力F1的力臂和力F2。
初中物理杠杆画图题练习
杠 杆 作 图一、作力臂1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2.F 2 F 1 O二、作五要素2．如左图某同学斜拉旅行箱站立时的简化模型。
请在图中画出阻力的示意图及阻力的力臂3．如左图所示，请你画出这根钓鱼竿杠杆五要素。
三、已知力臂作力4．（1）如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态,l 2是F 2的力臂,画出F 1的力臂和力F 2（2)如右图所示,杠杆OA 在F 1、F 2两个力作用下平衡，图中已画出了杠杆A 端受的力F 1。
如果虚线OO ，是力F 2的力臂,请在杠杆上标出F 2的作用点B ，并画出力F 2的示意图。
四、作最小（省)的力5．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉子时所用最小动力F 的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)6．在左下图中画出杠杆平衡时作用在B 点最小的力和这个力的力臂（O 为支点）．7．有一均匀圆柱体放在水平地面上如右上图所示，靠在台阶边,为了使它滚上这个台阶,在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面？在图上标出这一点，并画出此力的方向和力臂．8．如上图所示，杠杆的B 端挂一重物,在A 点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图。
9．如图所示，O 为杠杆AC 的支点,在B 处挂一小球，AO ＝OB ＝BC ，为使杠杆在水平位置平衡，（1)画出施加在杠杆A 点上最小动力F A 的力臂L A ，并标出F A 的方向(2）画出施加在杠杆B 点上最小动力F B 的力臂L B ，并标出F B 的方向(3）画出施加在杠杆C 点上最小动力F C 的力臂L C ，并标出F C 的方向(4）F A 、F B 、F C 中哪个最小？· O A O , F 1 BC AO △。
史上最全杠杆作图题
一、画出图中杠杆上的力F 1、F 2的力臂L 1、L 2。
二、找出动力和阻力并画出相应的力臂1．如图12所示的是汽车液压刹车装置的一部分。
该装置中AOB 实为一个杠杆，O 是杠杆的支点，请画出刹车时它所受的动力F 1、阻力F 2和动力臂L 1。
2．如图13所示的钢丝钳，其中A 是剪钢丝处，B 为手的用力点，O 为转动轴(支点)，右图为单侧钳柄及相连部分示意图．请在图中画出出钢丝钳剪钢丝时的动力臂L 1，和阻力F 2，3．夹子是我们生活中经常使用的物品，图14给出了用手捏开和夹住物品时的两种情况，动力和阻力并画出相应的力臂。
4．在图15中，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2的示意图．图8图1021 图5 图9 图11图12 图13 甲图14 乙5．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图16所示，请画出动力F 1与阻力F 2的示意图，并画出动力F 1的力臂L 1。
（设吊桥质地均匀）6．如图17是静止在水平地面上的拉杆旅行箱的示意图，O 是轮子的转轴，O ′是箱体的重心。
以O 为支点，画出力F 的力臂和箱体所受重力的示意图。
7．某同学在做俯卧撑运动时（如图18），可将他视为一个杠杆，支点为O ，他的重心在A 点，支撑力为F ，请画出重力和支撑力F 的力臂．8．请你在图19中画出使用剪刀时，杠杆AOB 所受动力F ，的示意图及动力臂L 1、阻力臂L 2。
9．图20所示的是一种厕所坐便器的自动上水装置示意图。
坐便器冲水之后由自来水自动上水，当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水。
请在图中作出力F 1、F 2的示意图及其力臂，并分别用L 1和L 2表示力臂，O 为支点。
10．如图21是用螺丝刀撬起图钉的示意图，O 为支点，A 为动力作用点，F 2为阻力。
请在图中画出阻力F 2的力臂l 2及作用在A 点的最小动力F 1的示意图。
11．筷子是我国传统的用餐工具，它应用了杠杆的原理，如图22所示，请你在右图中标出这根筷子使用时的支点O ．并画出动力F 1，和阻力臂L 2。
初中物理杠杆画图题练习(含问题详解)(1)
作图题1．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，与手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．如下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂〔不计杠杆所受的重力〕13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如下列图，试画出杠杆OA所受力的力臂〔OA杆的质量忽略不计〕17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示与重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂〔不计杠杆所受重力〕20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．如下所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出如下各力的力臂〔如图〕23．画出如下各力的力臂〔如图〕24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如下列图，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如下列图的杠杆，左边挂有两个各重10牛顿的一样钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如下列图的杠杆提起重物，O是杠杆的支点，假如在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如下列图的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如下列图装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件〞的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个一样的钩码，杠杆上每格等距。
杠杆作图专项练习
杠杆作图专项练习1.如图所示，在支点处画出力F1和F2的力臂L1和L2.2.如图所示，杠杆OA处于平衡状态，在支点处画出力F1和F2的力臂L1和L2.3.(1) 如左图所示，杠杆AO(O是支点)受到绳子的拉力F和重物的拉力G的作用，画出并标明力F、G对支点O的力臂。
(2) 右图OA是一根能绕O转动的杠杆，在图中画出力F的力臂。
(3) 右图是一台简易吊车的示意图，请画出F1、F2的力臂L1、L2.(4) 如左图中ABO可看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
4.生活中有许多的器械利用杠杆原理来工作的：(1) 如左图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。
(2) 抽水机如右下图所示，O为支点，请画出力F1和F2的力臂。
(3) 铁锹是一种杠杆，请在右图中画出F1和F2的力臂L1和L2.5.如左图某同学XXX旅行箱站立时的简化模型。
请在图中画出阻力的示意图及阻力的力臂。
6.如左图所示，请画出这根钓鱼竿杠杆五要素。
7.如右图所示，一根粗细均匀的筷子放在盛有半碗水的碗中，此时的筷子可以等效为一根绕O点转的杠杆，画出这时的杠杆五要素。
8.下图为一指甲刀的示意图，它由三个杠杆组成，若用Fl的力剪指甲时，画出三个杠杆的五要素。
9.(1) 如下左图，杠杆OA在力F1、F2的作用下处于静止状态，l2是F2的力臂，画出F1的力臂和力F2.(2) 如右图所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1.如果虚线OO是力F2的力臂，请在杠杆上标出F2的作用点B，并画出力F2的示意图。
10.如图所示，O为杠杆AC的支点，在B处挂一小球，AO=OB=BC，为使杠杆在水平位置平衡，(1) 画出施加在杠杆A点上最小动力FA的力臂LA，并标出FA的方向。
(2) 画出施加在杠杆B点上最小动力FB的力臂LB，并标出FB的方向。
(3) 画出施加在杠杆C点上最小动力FC的力臂LC，并标出FC的方向。
打印版__杠杆画图题练习
杠杆作图题1．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母L表示．2．画出图中各力的力臂：3．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．4．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．5．试在图上画出Ｆ1和Ｆ2的力臂6．在右图中画出力Ｆ对支点O的力臂，并用字母L表示．7．画出并标明图中Ｆ、G对支点O的力臂．8．画出图中各力的力臂．9．画出图中Ｆ1和Ｆ2的力臂L1和L2．10．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）11．图中杠杆所受的重力G和拉力Ｆ的力臂．12．试在图中画出汽车刹车踏板上动力Ｆ1的力臂L1和阻力Ｆ2的力臂L2．13．画出图中，加在杠杆上的动力Ｆ的力臂．14．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）15．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．16．画出图中力Ｆ1和Ｆ2的力臂，并用L1和L2分别标明．17．画出图中杠杆所受各力对于支点O 的力臂（不计杠杆所受重力）18．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用L1、L2表示它们．19．画出下列各力的力臂（如图）20．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母L1和L2标明．21．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母L1和L2表示．22．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．。
(完整版)史上最全杠杆作图题
一、画出图中杠杆上的力F 1、F 2的力臂L 1、L 2。
二、找出动力和阻力并画出相应的力臂1．如图12所示的是汽车液压刹车装置的一部分。
该装置中AOB 实为一个杠杆，O 是杠杆的支点，请画出刹车时它所受的动力F 1、阻力F 2和动力臂L 1。
2．如图13所示的钢丝钳，其中A 是剪钢丝处，B 为手的用力点，O 为转动轴(支点)，右图为单侧钳柄及相连部分示意图．请在图中画出出钢丝钳剪钢丝时的动力臂L 1，和阻力F 2，3．夹子是我们生活中经常使用的物品，图14给出了用手捏开和夹住物品时的两种情况，动力和阻力并画出相应的力臂。
4．在图15中，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2的示意图．图8图7图10OF 2F 1图1F 1F 2O图2OF 2F 1图3OF 2F 1图4O F 1 G 图5 O F 1G 图6图9 图11图12 图13 图15甲图14乙5．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图16所示，请画出动力F 1与阻力F 2的示意图，并画出动力F 1的力臂L 1。
（设吊桥质地均匀）6．如图17是静止在水平地面上的拉杆旅行箱的示意图，O 是轮子的转轴，O ′是箱体的重心。
以O 为支点，画出力F 的力臂和箱体所受重力的示意图。
7．某同学在做俯卧撑运动时（如图18），可将他视为一个杠杆，支点为O ，他的重心在A 点，支撑力为F ，请画出重力和支撑力F 的力臂．8．请你在图19中画出使用剪刀时，杠杆AOB 所受动力F ，的示意图及动力臂L 1、阻力臂L 2。
9．图20所示的是一种厕所坐便器的自动上水装置示意图。
坐便器冲水之后由自来水自动上水，当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水。
请在图中作出力F 1、F 2的示意图及其力臂，并分别用L 1和L 2表示力臂，O 为支点。
10．如图21是用螺丝刀撬起图钉的示意图，O 为支点，A 为动力作用点，F 2为阻力。
(完整版)初中物理杠杆画图题练习(含答案)
作图题1．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A 点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G 表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．36．在做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中只有10个相同的钩码，杠杆上每格等距。
(完整版)最全杠杆画图题练习【精品整理】
杠杆作图题1．在图15中，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2的示意图． 2．使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉子时所用最小动力F 的示意图. 3．如图所示，O 是杠杆OA 的支点．在图中画出拉力F 1和F 2的力臂l 1和l 2. 4.（05盐城）如图所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L 。
5.作出图6的闸刀使用中的两个力臂，并标明L 1和L 2。
6．画出图10中动力F 1的力臂。
7. 图8是安装在安全文明小区进出口的栏杆(栏杆是一根粗细均匀的圆木杆)示意图，当在 A 处施加一个压力F 时，可将栏杆拉到如图所示位置，请在图中画出此时压力F 的力臂L 1，和重力G 的力臂L 2。
8．在图9中作出F 的力臂。
9．在图12中画出小锤所受阻力F 2以及动力F 1的力臂．10．如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂．11．如图15所示杠杆，铁球重20N ，力F 作用在杠杆的B 端使杠杆水下平衡，则力F=_____N ；画出铁球重力G 的图示和力F 的力臂L 。
第2题 O A 图9图12第3题 第4题 第4题 第6题第4题第7题 第4题 第8题 第4题 第9题第4题第10题 第4题12．如图12所示，用力F 踩汽车刹车踏板，请画出此力对支点D 的力臂。
13．如图12，试画出缝纫机脚踏板所受动力、阻力的力臂。
14．在图5—6中，AB 是一根自重为100N 的均匀木棒，B 端着地，在A 端用最小的力F 时，恰好在如图位置处于平衡状态，请画出力F 的图示。
16．如图，在杠杆AB 上挂了一个重为G 的物体。
为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杠杆作图题
1．在图15中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．
2．使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. 3．如图所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂l1和l2.
4.（05盐城）如图所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。
5.作出图6的闸刀使用中的两个力臂，并标明L1和L2。
6．画出图10中动力F1的力臂。
7. 图8是安装在安全文明小区进出口的
栏杆(栏杆是一根粗细均匀的圆木杆)
示意图，当在A处施加一个压力F
时，可将栏杆拉到如图所示位置，
请在图中画出此时压力F的力臂L1，和重力G的力臂L2。
8．在图9中作出F的力臂。
9．在图12中画出小锤所受阻力F2以及动力F1的力臂．
10．如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂．
第2题
O
A
图9
图12
第3题
第4题
第4题
第6题第4题
第7题
第4题
第8题
第4题
第9题
第4题
第10题
第4题
11．如图15所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水下平衡，则力F=_____N；
画出铁球重力G的图示和力F的力臂L。
12．如图12所示，用力F踩汽车刹车踏板，请画出此力对支点D的力臂。
13．如图12，试画出缝纫机脚踏板所受动力、阻力的力臂。
14．在图5—6中，AB是一根自重为100N的均匀木棒，B端着地，在A端用最小的力F时，恰好在如图位置处于平衡状态，请画出力F的图示。
16．如图，在杠杆AB上挂了一个重为G 的物体。
为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。
17.图9甲中O是杠杆的支点，在图中画出F1的力臂。
18.
2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．
2题
3题
4题3．画出图中各力的力臂：
4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．
图12 第11题
第4题
第12题
第4题
第13题
第4题
第17题
第4题
5题6题7题5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．
6．试在图上画出Ｆ1和Ｆ2的力臂
7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．
8题9题10题8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．
9．画出并标明图中Ｆ、G对支点O的力臂．
10．画出图中各力的力臂．
11题12题13题11．画出图中Ｆ1和Ｆ2的力臂G1和G2．
12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）
13．图中杠杆所受的重力G和拉力Ｆ的力臂．
14题14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．
15．画出图中，加在杠杆上的动力Ｆ的力臂．
15题
最小力画法.
1题
2题3题
1.如图所示，杠杆在图示位置平衡，画出最省力时的力臂L和作用力F的方向．
2.如图用羊角锤拔钉子时把羊角锤看作杠杆，O为支点，画出在A点施加的最小力F的
示意图及其力臂L．
3.
4.如图所示，画出使杠杆平衡的最小力的示意图要求保留作图痕迹．
5题6题
5.如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆
保持平衡的最小力F的示意图．
6.根据要求作图，如图甲所示，用一根以O为支点的撬棒撬一大石块，作出作用在A端
的最小动力及杠杆受到的阻力．
7题
7.如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴支点，图为单
侧钳柄及相连部分示意图。
请在图中画出钢丝钳剪钢丝时的动力臂和阻力。
8.如图所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个物体请画出使杠杆在
图示位置静止时最小力
F的示意图及其力臂．
9.如图所示，O为杠杆的支点，小球重3N，请作出小球受到的重力图示和使杠杆平衡的
最小动力F并标出动力臂L．
10.如图
所
示，
用杠
杆将
物体
A吊起，O点是支点，请画出拉力的力臂和物体A所受的重力G的示意图。
11.拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，施加在端点A的最小作
用力F的示意图和重力的力臂L．
