《传感器原理与应用》答案
传感器原理与应用习题及答案
《第一章传感器的一般特性》1转速（r/min）0 500 1000 1500 2000 2500 3000输出电压（V）0 9.1 15.0 23.3 29.9 39.0 47.51）该测速发电机的灵敏度。
2）该测速发电机的线性度。
2．已知一热电偶的时间常数τ=10s，若用它来测量一台炉子的温度，炉内温度在540οC和500οC 之间按近似正弦曲线波动，周期为80s，静态灵敏度k=1，试求该热电偶输出的最大值和最小值，以及输入与输出信号之间的相位差和滞后时间。
3．用一只时间常数为0.355s 的一阶传感器去测量周期分别为1s、2s和3s的正弦信号，问幅值误差为多少？4．若用一阶传感器作100Hz正弦信号的测试，如幅值误差要求限制在5%以内，则时间常数应取多少？若在该时间常数下，同一传感器作50Hz正弦信号的测试，这时的幅值误差和相角有多大？5．已知某二阶系统传感器的固有频率f0=10kHz，阻尼比ξ=0.1，若要求传感器的输出幅值误差小于3%，试确定该传感器的工作频率范围。
6．某压力传感器属于二阶系统，其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后，试求其幅值误差和相位滞后。
《第二章应变式传感器》1．假设某电阻应变计在输入应变为5000με时电阻变化为1%，试确定该应变计的灵敏系数。
又若在使用该应变计的过程中，采用的灵敏系数为 1.9，试确定由此而产生的测量误差的正负和大小。
2．如下图所示的系统中：①当F＝0和热源移开时，R l＝R2＝R3＝R4，及U0＝0；②各应变片的灵敏系数皆为+2.0，且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样。
在时间t＝0时，在梁的自由端加上一向上的力，然后维持不变，在振荡消失之后，在一稍后的时间t1打开辐射源，然后就一直开着，试简要绘出U0和t的关系曲线的一般形状，并通过仔细推理说明你给出这种曲线形状的理由。
2传感器原理及应用 课后答案 (程德福 王君 凌振玉 王言章 著) 机械工业出版社
第1章传感器与检测技术基础思考题答案l.检测系统由哪几部分组成?说明各部分的作用。
答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。
当然其中还包括电源和传输通道等不可缺少的部分。
下图给出了检测系统的组成框图。
检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。
测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。
通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。
根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。
显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。
2．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。
敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。
3．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。
（2）开发研制新型传感器及组成新型测试系统①MEMS技术要求研制微型传感器。
如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。
②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。
传感器原理与应用作业参考答案
《传感器原理与应用》作业参考答案作业一1.传感器有哪些组成部分？在检测过程中各起什么作用？答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。
各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。
传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。
测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。
2.传感器有哪些分类方法？各有哪些传感器？答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。
3.测量误差是如何分类的？答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。
4.弹性敏感元件在传感器中起什么作用？答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量〔如力、位移、速度、压力等〕的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。
5.弹性敏感元件有哪几种基本形式？各有什么用途和特点？答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。
变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。
实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。
它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。
传感器原理与工程应用完整版习题参考答案
《传感器原理及工程应用》完整版习题答案第1章 传感与检测技术的理论基础（P26）1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。
所以, 测量也就是将被测量与同种性质的标准量进行比较， 确定被测量对标准量的倍数。
1—2：什么是测量值的绝对误差、相对误差、引用误差？1－3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。
答：绝对误差是测量结果与真值之差, 即: 绝对误差=测量值—真值 相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示 , 即: 相对误差=绝对误差/测量值 ×100% 引用误差是绝对误差与量程之比,以百分数表示, 即: 引用误差=绝对误差/量程 ×100%解：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。
则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。
传感器原理及应用第四版答案
传感器原理及应用第四版答案【篇一：传感器原理与应用课后习题】txt>课任老师：黄华姓名：张川学号：1143032002第一章2、一、按工作机理分类：结构型，物性型，复合型三大类。
一般在研究物理化学和生物等科学领域的原理、规律、效应的时候，便于选择。
二、按被测量分类：物理量传感器，化学量传感器，生物量传感器。
在对各领域的用途上很容易选择。
三、按敏感材料分类：半导体传感器、陶瓷传感器、光导纤维传感器、高分子材料传感器、金属传感器等。
很明显不同的名字就代表着用法，不同的制造材料去不同使用。
四、按能量的关系分类：有源传感器、无源传感器。
很明显是在能量转换的时候，也就是非电与电之间的转换时，还有就是非电与电能之间的调节作用的时候，需要用到此类传感器。
五、按应用领域分类：医学传感器、航天传感器。
顾名思义，就是在医学领域的相关器械检查等方面和航空航天的整体过程中会用到。
六、其他分类法：按用途、科目、功能、输出信号的性质分类。
当然按其所需要的类型使用此类传感器。
3、1）线性度：e??2）灵敏度：?maxy?100%fssn??y ?x3）重复性：误差ex??(2~3)??y?100%|fs4）迟滞（回差滞环）现象：e?|5）分辨率：?y?yidxmin6）稳定性 7）漂移4、它是传感器对输入激励的输出响应特性。
通常从时域或者频域两方面采用瞬态响应法和频率响应法来分析。
6、系统：ady(t)?by(t)?cx(t) dtady(t)c?y(t)?x(t)bdtb通用形式：?dy(t)k——传感器的静态灵敏度或放大系数，k=c/b，反映静态特征；?传递函数： h(s)?k1??s?频率特性： h(jw)?k1?jw??幅频特性： a(w)?|h(jw)|?k?(??)2???)??arctan(??) ?想频特性： ?(?)?arctan(≈0; 输出y(t)反映输入x(t);第二章2、金属导体受到外力作用产生机械形变，电阻值会随着形变的变化而变化。

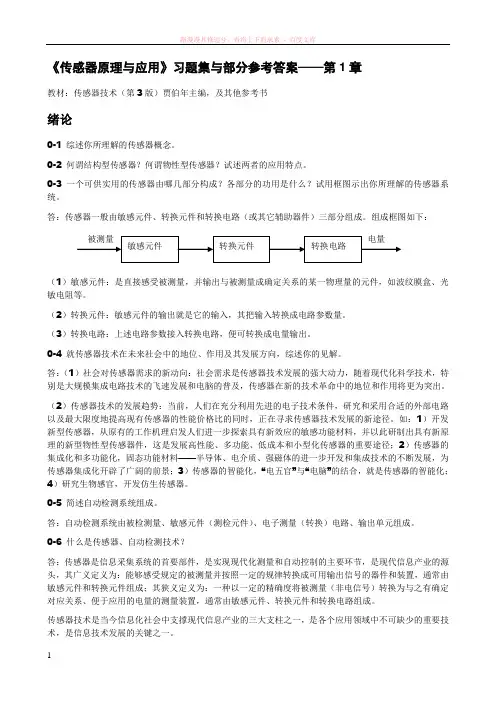

传感器原理与应用习题第1章
《传感器原理与应用》习题集与部分参考答案——第1章教材：传感器技术（第3版）贾伯年主编，及其他参考书绪论0-1 综述你所理解的传感器概念。
0-2 何谓结构型传感器？何谓物性型传感器？试述两者的应用特点。
0-3 一个可供实用的传感器由哪几部分构成？各部分的功用是什么？试用框图示出你所理解的传感器系统。
答：传感器一般由敏感元件、转换元件和转换电路（或其它辅助器件）三部分组成。
组成框图如下：（1）敏感元件：是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件，如波纹膜盒、光敏电阻等。
（2）转换元件：敏感元件的输出就是它的输入，其把输入转换成电路参数量。
（3）转换电路：上述电路参数接入转换电路，便可转换成电量输出。
0-4 就传感器技术在未来社会中的地位、作用及其发展方向，综述你的见解。
答：（1）社会对传感器需求的新动向：社会需求是传感器技术发展的强大动力，随着现代化科学技术，特别是大规模集成电路技术的飞速发展和电脑的普及，传感器在新的技术革命中的地位和作用将更为突出。
（2）传感器技术的发展趋势：当前，人们在充分利用先进的电子技术条件，研究和采用合适的外部电路以及最大限度地提高现有传感器的性能价格比的同时，正在寻求传感器技术发展的新途径。
如：1）开发新型传感器，从原有的工作机理启发人们进一步探索具有新效应的敏感功能材料，并以此研制出具有新原理的新型物性型传感器件，这是发展高性能、多功能、低成本和小型化传感器的重要途径；2）传感器的集成化和多功能化，固态功能材料——半导体、电介质、强磁体的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景；3）传感器的智能化，“电五官”与“电脑”的结合，就是传感器的智能化；4）研究生物感官，开发仿生传感器。
0-5 简述自动检测系统组成。
答：自动检测系统由被检测量、敏感元件（测检元件）、电子测量（转换）电路、输出单元组成。
0-6 什么是传感器、自动检测技术？答：传感器是信息采集系统的首要部件，是实现现代化测量和自动控制的主要环节，是现代信息产业的源头，其广义定义为：能够感受规定的被测量并按照一定的规律转换成可用输出信号的器件和装置，通常由敏感元件和转换元件组成；其狭义定义为：一种以一定的精确度将被测量（非电信号）转换为与之有确定对应关系、便于应用的电量的测量装置，通常由敏感元件、转换元件和转换电路组成。
传感器原理与应用课后习题答案)
习题集及答案第1章概述1.1什么是传感器？按照国标定义，“传感器〞应该如何说明含义？1.2传感器由哪几局部组成？试述它们的作用及相互关系。
1.3简述传感器主要开展趋势，并说明现代检测系统的特征。
1.4传感器如何分类？按传感器检测的范畴可分为哪几种？1.5传感器的图形符号如何表示？它们各局部代表什么含义？应注意哪些问题？1.6用图形符号表示一电阻式温度传感器。
1.7请例举出两个你用到或看到的传感器，并说明其作用。
如果没有传感器，应该出现哪种状况。
1.8空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1 答：从广义的角度来说，感知信号检出器件和信号处理局部总称为传感器。
我们对传感器定义是：一种能把特定的信息〔物理、化学、生物〕按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准〔GB7665—87〕对传感器〔 Sensor/transducer〕的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置〞。
定义说明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2 答：组成——由敏感元件、转换元件、根本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3 答：〔略〕答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含 12 个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
传感器原理及应用第三版课后答案
②当电容式传感器用于变间隙原理进行测量时具有非线性输出特性。
3-2分布和寄生电容的存在对电容传感器有什么影响？一般采取哪些措施可以减小其影响。
1－7：解：YFS=200-0=200
由A=ΔA/YFS＊100％有
A＝4/200＊100％＝2％。
精度特级为2.5级。
1－8：解：根据精度定义表达式：A＝ΔA/AyFS*100%,由题意可知：A＝1.5％，YFS＝100
所以ΔA＝A YFS＝1.5
因为1.4＜1.5
所以合格。
1－9：解：Δhmax＝103－98＝5
2－3：答：金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数；它与金属丝应变灵敏度函数不同，应变片由于由金属丝弯折而成，具有横向效应，使其灵敏度小于金属丝的灵敏度。
2－4：答：因为（1）金属的电阻本身具有热效应，从而使其产生附加的热应变；
（2）基底材料、应变片、粘接剂、盖板等都存在随温度增加而长度应变的线膨胀效应，若它们各自的线膨胀系数不同，就会引起附加的由线膨胀引起的应变；常用的温度补偿法有单丝自补偿，双丝组合式自补偿和电路补偿法。
εr=-με=-3*10-4
(2) :F=εES=0.001*2*1011*0.00196=3.92*105N
1-10:解：（1）贴片习题中图2－7所示，R3、R2靠近中心处，且沿切向方向，R1、R4靠近圆片边缘处且沿径向贴。位置在使－εr=εt即
（2）
R1R2
USC
R3R4
E
（3）
εr2、3＝
《传感器原理与应用》综合练习答案(期末考试)
《传感器原理与应用》综合练习一、填空题1．热电偶中热电势的大小仅与金属的性质、接触点温度有关，而与热电极尺寸、形状及温度分布无关。
2．按热电偶本身结构划分，有普通热电偶、铠装热电偶、微型热电偶。
3．热电偶冷端电桥补偿电路中，当冷端温度变化时，由不平衡电桥提供一个电位差随冷端温度变化的附加电势，使热电偶回路的输出不随冷端温度的变化而改变，达到自动补偿的目的。
4．硒光电池的光谱峰值与人类相近，它的入射光波长与人类正常视觉的也相近，因而应用较广。
5．硅光电池的光电特性中，光照度与其短路电流呈线性关系。
6．压电式传感器的工作原理是基于某些介质材料的压电效应。
7．压电陶瓷是人工制造的多晶体，是由无数细微的电畴组成。
电畴具有自己极化方向。
经过极化过的压电陶瓷才具有压电效应。
8．压电陶瓷的压电常数比石英晶体大得多。
但石英晶体具有很多优点，尤其是其它压电材料无法比的。
9．压电式传感器具有体积小、结构简单等优点，但不能测量频率小的被测量。
特别不能测量静态量。
10．霍尔效应是导体中的载流子在磁场中受洛伦茨力作用发生位移的结果。
11．霍尔元件是N型半导体制成扁平长方体，扁平边缘的两对侧面各引出一对电极。
一对叫激励电极用于引入激励电流；另一对叫霍尔电极，用于引出霍尔电势。
12．减小霍尔元件温度误差的措施有：（1）利用输入回路的串联电阻减小由输入电阻随温度变化；引起的误差。
（2）激励电极采用恒流源，减小由于灵敏度随温度变化引起的误差。
13．霍尔式传感器基本上包括两部分：一部分是弹性元件，将感受的非电量转换成磁物理量的变化；另一部分是霍尔元件和测量电路。
14．磁电式传感器是利用霍尔效应原理将磁参量转换成感应电动势信号输出。
15．变磁通磁电式传感器，通常将齿轮的齿（槽）作为磁路的一部分。
当齿轮转动时，引起磁路中，线圈感应电动势输出。
16．热敏电阻正是利用半导体的数目随着温度变化而变化的特性制成的热敏感元件。
17．热敏电阻与金属热电阻的差别在于，它是利用半导体的电阻随温度变化阻值变化的特点制成的一种热敏元件。
传感器原理及应用习题答案(完整版)
传感器原理及应用习题答案习题1 (2)习题2 (4)习题3 (8)习题4 (10)习题5 (12)习题6 (14)习题7 (17)习题8 (20)习题9 (23)习题10 (25)习题11 (26)习题12 (28)习题13 (32)习题11-1 什么叫传感器？它由哪几部分组成？并说出各部分的作用及其相互间的关系。
答：传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。
通常传感器由敏感元件和转换元件组成。
敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。
由于传感器的输出信号一般都很微弱, 因此需要有信号调节与转换电路对其进行放大、运算调制等。
随着半导体器件与集成技术在传感器中的应用，传感器的信号调节与转换电路可能安装在传感器的壳体里或与敏感元件一起集成在同一芯片上。
此外，信号调节转换电路以及传感器工作必须有辅助的电源，因此信号调节转换电路以及所需的电源都应作为传感器组成的一部分。
1-2 简述传感器的作用和地位及其传感器技术的发展方向。
答：传感器位于信息采集系统之首，属于感知、获取及检测信息的窗口，并提供给系统赖以进行处理和决策所必须的原始信息。
没有传感技术，整个信息技术的发展就成了一句空话。
科学技术越发达，自动化程度越高，信息控制技术对传感器的依赖性就越大。
发展方向：开发新材料，采用微细加工技术，多功能集成传感器的研究，智能传感器研究，航天传感器的研究，仿生传感器的研究等。
1-3 传感器的静态特性指什么？衡量它的性能指标主要有哪些？答：传感器的静态特性是指被测量的值处于稳定状态时的输出—输入关系。
与时间无关。
主要性能指标有：线性度、灵敏度、迟滞和重复性等。
1-4 传感器的动态特性指什么？常用的分析方法有哪几种？答：传感器的动态特性是指其输出与随时间变化的输入量之间的响应特性。
常用的分析方法有时域分析和频域分析。
《传感器原理及应用》课后习题答案
第1章传感器基础理论思考题与习题答案1.1什么是传感器？（传感器定义）解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。
1.2传感器特性在检测系统中起到什么作用？解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。
通常把传感器的特性分为两种：静态特性和动态特性。
静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。
动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。
1.3传感器由哪几部分组成？说明各部分的作用。
解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。
其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。
1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。
衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。
意义略（见书中）。
动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。
1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。
解：其灵敏度333001060510UkX--∆⨯===∆⨯1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S 2=2.0V/mV 、S 3=5.0mm/V ，求系统的总的灵敏度。
1.7某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V减至2.5V ，求该仪器的灵敏度。
《传感器原理及应用》的试题及答案
《传感器原理及应用》的试题及答案一、填空（30分，每空1.5分）1、有一温度计，它的量程范围为0∽200℃，精度等级为0.5级。
该表可能出现的最大误差为，当测量100℃时的示值相对误差为。
2、在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的倍左右为宜。
3、传感器由、、三部分组成。
4、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。
5、已知某铜热电阻在0℃时的阻值为50Ω，则其分度号是，对于镍铬-镍硅热电偶其正极是。
6、霍尔元件采用恒流源激励是为了。
7、用水银温度计测量水温,如从测量的具体手段来看它属于测量。
二、选择题(30分，每题2分)1、在以下几种传感器当中属于自发电型传感器。
A、电容式B、电阻式C、压电式D、电感式2、的数值越大,热电偶的输出热电势就越大。
A、热端直径B、热端和冷端的温度C、热端和冷端的温差D、热电极的电导率3、将超声波（机械振动波）转换成电信号是利用压电材料的。
A、应变效应B、电涡流效应C、压电效应D、逆压电效应4、在电容传感器中，若采用调频法测量转换电路，则电路中。
A、电容和电感均为变量B、电容是变量，电感保持不变C、电感是变量，电容保持不变D、电容和电感均保持不变5、在两片间隙为1mm的两块平行极板的间隙中插入，可测得最大的容量。
A、塑料薄膜B、干的纸C、湿的纸D、玻璃薄片6、热电阻测量转换电路采用三线制是为了A、提高测量灵敏度B、减小非线性误差C、提高电磁兼容性D、减小引线电阻的影响7、当石英晶体受压时，电荷产生在。
A、Z面上B、X面上C、Y面上D、X、Y、Z面上8、汽车衡所用的测力弹性敏感元件是。
A、悬臂梁B、弹簧管C、实心轴D、圆环9、在热电偶测温回路中经常使用补偿导线的最主要的目的是。
A、补偿热电偶冷端热电势的损失B、起冷端温度补偿作用C、将热电偶冷端延长到远离高温区的地方D、提高灵敏度10、减小霍尔元件的输出不等位电势的办法是。
A、减小激励电流B、减小磁感应强度C、使用电桥调零电位器11、测得某检测仪表的输入信号中,有用信号为20毫伏,干扰电压也为20毫伏, 则此时的信噪比为。
传感器原理及应用课后习题答案吴建平机械工业出版
传感器原理及应用课后习题答案（吴建平）郭朝晖机械工业出版2010-07-06习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。
1.7 请例举出两个你用到或看到的传感器，并说明其作用。
如果没有传感器，应该出现哪种状况。
1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。
按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
传感器原理及其应用(第二版)部分习题答案
第4章 电容式传感器及其应用
当 d <<d0 时，即 d/d0<<1 ，则：
∴ 灵敏度为：
由此可见，与单极式相比，其灵敏度提高了一倍（单极式为 ）。
第4章 电容式传感器及其应用
5、为什么高频工作时电容式传感器的连接电缆的长度不能任意 改变？
第3章 电感式传感器及其应用
16、有一只差动电感位移传感器，已知电源电压U 4V，f 400Hz，传感
器线圈电阻与电感分别为R 40 ，L 30mH，用两只匹配电阻设计成四 臂等阻抗电桥，如图所示。试求： （1）匹配电阻 R3和 R4 的值为多少时才能使电压灵敏度达到最大。 （2）当 Z 10 时，分别接成单臂和差动电桥后的输出电压值。
称重传感器的灵敏度
(2) 当传感器输出电压为68mV时，物体的荷重m为
第2章 电阻应变式传感器及其应用
7. 图2.43为应变式力传感器的钢质圆柱体弹性元件，其直径d = 40 mm，
钢的弹性模量E = 2.1×105 N/mm2 ，泊松比μ=0.29 ，在圆柱体表面粘
贴四片阻值均为120Ω、灵敏系数κ=2.1的金属箔式应变片( 不考虑应变
∴ ∴
第3章 电感式传感器及其应用
(2) 接成单臂电桥后的电桥输出电压值为： 接成差动电桥后的电桥输出电压值为：
第4章 电容式传感器及其应用
• 作业：习题2、5、8、14 (P67)
第4章 电容式传感器及其应用
2、推导差动式电容传感器的灵敏度，并与单极式电容传感器相比较 。 答：设在初始状态下，动极板位于两块定极板中间位置，则：
y理论
2.2 4.6875 7.175 9.6625 12.15 14.6375 17.125 19.6125 22.1
传感器原理及应用智慧树知到答案章节测试2023年菏泽学院
第一章测试1.下列传感器不属于按基本效应分类的是（）。
A:物理传感器B:磁电式传感器C:半导体传感器D:真空传感器答案:D2.传感器的输出量通常为（）。
A:位移信号B:电量信号C:光信号D:非电量信号答案:B3.传感器一般包括（）。
A:感应器B:基本电路C:转换元件D:敏感元件答案:BCD4.敏感元件，是指传感器中能直接感受或响应被测量的部分。
（）A:错B:对答案:B5.传感器是与人感觉器官相对应的原件。
（）A:对B:错答案:A第二章测试1.传感器能感知的输入变化量越小，表示传感器的（）。
A:线性度越好B:迟滞越小C:重复性越好D:分辨力越高答案:D2.按照依据的基准线不同，下面哪种线性度是最常用的（）。
A:理论线性度B:独立线性度C:最小二乘法线性度D:端基线性度答案:C3.下列为传感器动态特性指标的是（）。
A:灵敏度B:重复性C:固有频率D:线性度答案:C4.用一阶系统描述的传感器，其动态响应特性的优劣主要取决于时间常数，越大越好。
（）A:错B:对答案:A5.传递函数表示系统本身的传输、转换特性，与激励及系统的初始状态无关。
（）A:错B:对答案:B第三章测试1.电阻应变计的电阻相对变化与应变之间在很大范围内是线性的，则为（）。
A:B:C:D:答案:A2.下列哪种温度补偿方法是常用和效果较好的补偿方法（）。
A:热敏电阻补偿法B:电桥补偿法C:计算机补偿法D:应变计自补偿法答案:B3.电桥测量电路的作用是把传感器的参数转换为（）的输出。
A:电压B:电阻C:电荷D:电容答案:A4.对应变式传感器来说，敏感栅愈窄，基长愈长的应变计，其横向效应引起的误差越大。
（）A:对B:错答案:B5.等臂电桥当电源电压及电阻相对变化一定时，电桥的输出电压及其电压灵敏度与各桥臂阻值的大小无关。
（）A:对B:错答案:A第四章测试1.变介电常数型电容式传感器无法测量的物理量是（）。
A:光信号B:位移C:湿度D:温度答案:A2.电容式传感器常用的转换电路包括（）。
传感器原理与应用习题课后答案_第2章到第8章
《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案 教材：传感器技术（第3版）贾伯年主编，及其他参考书第2章 电阻式传感器2-1 金属应变计与半导体应变计在工作机理上有何异同？试比较应变计各种灵敏系数概念的不同物理意义。
答：（1）相同点：它们都是在外界力作用下产生机械变形，从而导致材料的电阻发生变化所；不同点：金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，而机械形变为辅。
（2）对于金属材料，灵敏系数K0=Km=(1+2μ)+C(1-2μ)。
前部分为受力后金属几何尺寸变化，一般μ≈0.3，因此（1+2μ）=1.6；后部分为电阻率随应变而变的部分。
金属丝材的应变电阻效应以结构尺寸变化为主。
对于半导体材料，灵敏系数K0=Ks=(1+2μ)+πE 。
前部分同样为尺寸变化，后部分为半导体材料的压阻效应所致，而πE>>(1+2μ)，因此K0=Ks=πE 。
半导体材料的应变电阻效应主要基于压阻效应。
2-2 从丝绕式应变计的横向效应考虑，应该如何正确选择和使用应变计？在测量应力梯度较大或应力集中的静态应力和动态应力时，还需考虑什么因素？2-3 简述电阻应变计产生热输出（温度误差）的原因及其补偿办法。
答：电阻应变计的温度效应及其热输出由两部分组成：前部分为热阻效应所造成；后部分为敏感栅与试件热膨胀失配所引起。
在工作温度变化较大时，会产生温度误差。
补偿办法：1、温度自补偿法 （1）单丝自补偿应变计；(2) 双丝自补偿应变计2、桥路补偿法 （1）双丝半桥式；（2）补偿块法2-4 试述应变电桥产生非线性的原因及消减非线性误差的措施。
答：原因：)(211)(44433221144332211R R R R R R R R R R R R R R R R U U ∆+∆+∆+∆+∆-∆+∆-∆=∆ 上式分母中含ΔRi/Ri ，是造成输出量的非线性因素。
