数据库设计中重要的一环首先就是概念设计，也就是说，要从实际问题出发，排除非本质的东西，抽象出现实的数据结构之客观规律——即画出数据结构图——ER图。这是数据库设计的重点，也是数据库设计的难点。
那么，如何才能正确地反映客观现实，将ER图画好呢？
答案是，必须进行正确的需求分析。那么如何进行需求分析呢？需求分析一般有两种方法，一种是结构化分析(SA)，一种是面向对象分析(OOA).通过这两种方法的实施以后，都可以得到比较正确的ER图。现在以下面的实际问题为例，通过结构化分析(SA)方法的应用，讲述如何得到比较正确的ER图。
校务管理系统ER图画法如下步骤：
在要建立的系统中,有以下功能：
1.管理老师的功能：录入老师情况(姓名.地址.所教课程), 老师缺课记录(名字.时间.原因. 课程)
2.管理学生的功能: 录入学生情况 ( 姓名 . 所选课程 . 成绩 )
3.教务主任的功能 : 查询统计 1: 教师情况 2: 学生总成图、 0 层图，数据字典。
2）画出该系统的数据模型ER图。
一、结构化分析的需求分析
1）分析实际情况
根据实际情况，我们得到一下情况：
(一)教师任课流程：
(二)学生选择课程流程：

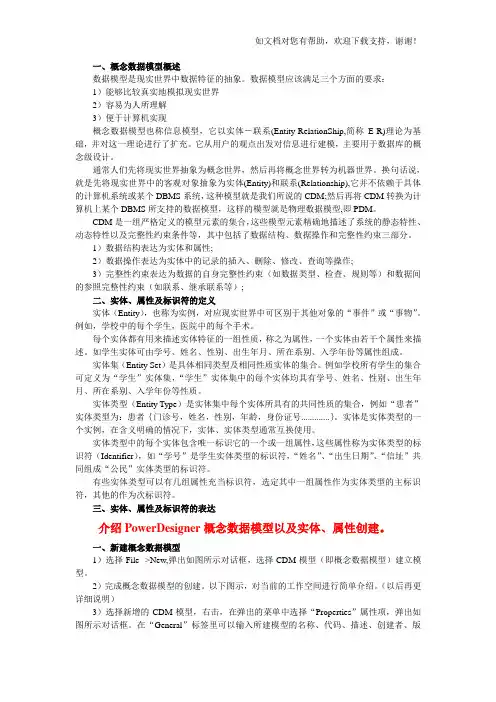

PowerDesigner画ER图详细教程

一、概念数据模型概述数据模型是现实世界中数据特征的抽象。

数据模型应该满足三个方面的要求：1）能够比较真实地模拟现实世界2）容易为人所理解3）便于计算机实现概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。

它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。

通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。

换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。

CDM是一组严格定义的模型元素的集合，这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完整性约束三部分。

1）数据结构表达为实体和属性;2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;二、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。

例如，学校中的每个学生，医院中的每个手术。

每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。

如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。

实体集（Entity Set）是具体相同类型及相同性质实体的集合。

例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。

实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号.............｝。

er图怎么画

er图怎么画ER图全称为实体关系图，是一种图形化表示系统中的数据结构和关系的工具，常用于数据库设计和数据模型化。

ER图可以帮助人们更好地理解系统中的数据结构，发现不同实体之间的关系，并对数据进行分类和组织。

ER图基本符号和概念ER图中包含三个基本元素：实体、属性和关系。

实体即系统中的具体事物，可以是一个人、一个地方、一个物品等。

实体可以有一些属性来描述其特征，例如一个人的姓名、年龄、性别等。

关系则指不同实体之间的联系，例如人与公司之间可以有雇佣关系、人与人之间可以有亲戚关系等。

ER图基本符号如下：实体：通常用矩形表示，矩形中写上实体名称；属性：通常用椭圆形表示，椭圆中写上属性名称；关系：通常用菱形表示，菱形中写上关系名称。

ER图中的实体采用“名词”，属性采用“形容词”，关系采用“动词”。

ER图制作步骤ER图的制作步骤如下：1.明确系统的实体、属性和关系，对每个实体、属性和关系进行命名。

2.确定实体之间的关系，包括一对一、一对多、多对一和多对多关系。

3.绘制ER图的框架，包括实体、属性和关系的符号和名称。

4.分别绘制实体、属性和关系之间的联系线，以表示它们之间的关系。

5.对ER图进行审查，确保ER图的关系准确、完整。

6.完善ER图，包括对各实体的属性和关系进行详细描述，绘制ER模型图。

ER图实例下面以一个图书馆管理系统为例，演示ER图的制作步骤。

1.明确实体、属性和关系在图书馆管理系统中，我们可以确定以下实体、属性和关系：（1）实体图书、借书者、出版社、作者、管理员（2）属性图书：书名、作者、ISBN号、出版社、分类号、价格、总量、库存等借书者：姓名、性别、借书证号、电话、地址等出版社：出版社名称、地址、联系人等作者：姓名、性别、出生年月、国籍、著作等管理员：姓名、账号、密码等（3）关系图书和出版社之间的关系为一对多关系；图书和作者之间的关系为多对多关系；图书和借书者之间的关系也是多对多关系。

2.确定实体之间的关系在图书馆管理系统中，我们可以确定以下实体之间的关系：（1）图书和出版社之间的关系一本图书只能由一个出版社出版，而一个出版社可以出版多本图书，所以图书和出版社之间的关系为一对多关系。

如何绘制E-R图并将其转换成关系数据模型

如何绘制E-R图并将其转换成关系数据模型E-R图是描述概念数据模型的主要工具，利用E-R图实现概念结构设计的方法叫做E-R方法；而概念设计是数据库设计的第一个阶段，所以E-R图是个极其重要的考点。

E-R图也称为实体－联系模型（E-----entity, R-----relation），由实体，属性，联系三个要素构成。

图形符号为：实体（长方形），属性（椭圆），联系（菱形）绘制E-R图的方法：1，绘制数据流程图2，数据字典分析3，确定局部E-R图：A，画出部分实体E-R图B，画出分E-R图，即实体之间的联系图：4，集成完整的E-R图，即全部实体之间的联系图E-R图转换成关系模型的方法：只要记住以下转换原则，即可：（1）一个实体转换为一个关系，实体的属性就是关系的属性，实体的码就是关系的码（2）一个联系也转换为一个关系，联系的属性即联系所连接的实体的码都转换为关系的属性，但是关系的码会根据联系的类型变化，如果是：1：1联系，两端实体的码都成为关系的候选码1：多联系，端实体的码成为关系的码多：多联系，两端实体码的组合成为关系的码（3）具有相同码的关系可以合并以自底向上设计概念结构的方法为例，它通常分为两步：第一步：首先要根据需求分析的结果（数据流图、数据字典等）对现实世界的数据进行抽象，设计各个局部视图即分E-R图。

第二步：集成局部视图。

概念结构是对现实世界的一种抽象，一般有三种抽象：⑴分类（ is member of ）⑵聚集 ( is part of)⑶概括 (is subset of ) 设计分E-R图的步骤是：⑴选择局部应用在需求分析阶段，通过对应用环境和要求进行详尽的调查分析，用多层数据流图和数据字典描述了整个系统。

设计分E-R图的第一步，就是要根据系统的具体情况，在多层的数据流图中选择一个适当层次的（经验很重要）数据流图，让这组图中每一部分对应一个局部应用，我们即可以以这一层次的数据流图为出发点，设计分E-R图。

ER图文档

ER图文档1.定义 (1)2.基本要素 (2)3.如何画ER图 (2)4.例子 (4)5.常用软件 (5)1.定义ER图又叫实体-联系图(Entity-Relation Diagram)用来建立数据模型,在数据库系统概论中属于概念设计阶段，形成一个独立于机器，独立于DBMS的ER图模型。

通常将它简称为ER图，相应地可把用ER图描绘的数据模型称为ER模型。

ER图提供了表示实体（即数据对象）、属性和联系的方法，用来描述现实世界的概念模型。

数据库设计过程：需求分析确定存储那些数据，建立那些应用。

常用的操作及对象有哪些等概念数据库设计对需求分析所得到数据的更高层的抽象描述逻辑数据库设计将概念模型所描述的数据映射为某个特定DBMS 模式数据物理数据库设计ER图设计2.基本要素构成E-R 图的基本要素是实体、属性和联系.① 实体：实体对应的是数据库中的实体表，用矩形表示，矩形框内写明实体名。

② 属性：属性对应的是数据库中实体表的字段，用椭圆形或圆角矩形表示，并用无向边将其与相应的实体连接起来；多值属性由双线连接；主属性名称下加下划线。

③ 联系：联系对应的是数据库中的连接表，用来描述实体之间的关系，用菱形表示，菱形框内写明联系名，并用无向边分别与有关实体连接起来，同时在无向边旁标上联系的类型。

ER 图中实体之间有三种关系：一对一关系，一对多关系，多对多关系。

一对一关系在两个实体连线方向写1；一对多关系在1的一方写1，多的一方写N ；多对多关系则是在两个实体连线方向各写N,M11M1 N N夫妻间一对一关系仓库与产品一对多关系学生与课程多对多关系3.如何画ER 图一、在画ER 图之前必须进行正确的需求分析，只有通过正确的需求分析才能得到比较正确的ER 图。

二、设计E-R 图的原则：针对特定用户的应用，确定实体、属性和实体间的联系，设计该用户视图的局部实体名属性名主属性名联系名丈夫夫妻妻子仓库存放产品学生选课课程E-R图综合各个用户的局部E-R图，产生反映数据库整体概念的总体E-R图。

数据库设计之从0到1教你如何设计E-R图

数据库设计之从0到1教你如何设计E-R图上一年写过一篇数据库如何设计，当时也只是停留在概念的理解方面，今天有一次加深了对数据库设计的理解关于如何设计数据库，可以戳这个链接数据库设计的六个步骤接下来从实例来理解数据库的设计一，首先了解三个元素二，实例分析下面对•1：1•1：n•m：n三者做出具体分析A、一个1:1关系可以与任意一端所对应的关系模式合并也可以转换为一个独立的关系模式。

因为自身作为班长，那么我就从班长管理班级的角度去分析1：1的关系原实体对应关系模式分别为：班级（班号，专业，人数）班长（学号，姓名，专长）1.将关系“管理”合并到实体“班级”对应的模式后为：2.班级（班号，专业，人数，班长学号）3.班长（学号，姓名，专长）4.关系“管理”也可以合并到实体“班长”对应的模式，将关系“管理”合并到实体“班级”对应的模式后为：5.班级（班号，专业，人数）6.班长（学号，姓名，专长，班号）B、一个1:n关系可以与n端所对应的关系模式合并也可以转换为一个独立的关系模式。

因为在我们是学校是按照学院，系别的层次，而我在这儿解释的时候就不加系别了，因为我们平时也很少区分，所以就按照院长管理教师的角度去分析1：n的关系。

实体对应的关系模式系（院号，院主任，电话，院名）教师（教师号，姓名，专业，职称，性别，年龄）关系对应的关系模式管理（教师号，系号）合并到实体“教师”后（只能合并到“多”的一端的关系模型）：教师（教师号，姓名，专业，职称，性别，年龄，院号）C、一个m:n关系转换为一个关系模式。

转换的方法为：与该关系相连的各实体的码以及关系本身的属性均转换为关系的属性，新关系的码为两个相连实体码的组合。

学生选修课程一直一来是一个m:n 的经典问题，所以我们也拿来分析一下。

在这里，关系只能转换为独立模式课程（课程号，课程名，学时，类别）实体表学生（学号，姓名，性别，专业，出生日期，照片）实体表选修（学号，课程号，分数）关系表D、三个或三个以上实体间的多元关系转换为一个关系模式“讲授”关系是一个三元关系，可以转换为如下关系模式，其中课程号、职工号和书号为关系的组合码：讲授（课程号，职工号，书号）到这儿，相信大家应该对如何设计数据库的逻辑结构已经有了一个简单理解。

数据库er图怎么画

数据库er图怎么画
导语：
在进行数据库设计时，最重要的一个环节就是概念的设计，也就是绘制出整个数据的结构，此时就需要用到E-R模型图，也是实体关系图。

那么，在众多的设计工具中，有什么软件可以用来设计数据库E-R图呢？
免费获取免费数据库设计软件:
专业的数据库er图绘制软件
亿图图示专家是一款非常实用的绘制实体关系图、Chen-ERD图、ORk图、数据库模型图、Express-G图以及Martin ERD图的工具。

亿图软件内置了大量的标准实体关系符号及各种工具，可以更加快速的创建ER模型图，在功能上可以媲美微软的Visio
配置需求：
Windows 7, 8, 10, XP, Vista, Citrix
Mac OSX 10.10+
Linux Debia n, Ubu ntu, Fedora, Cen tOS, Ope nSUSE, Mi nt, Kn oppix, RedHat, Gen及o 更多
用亿图图示设计数据库E-R图有哪些优势？
1、亿图软件内置了大量的模型图符号和模型图模板，以及更多的在线模板，可快速创建实体关系模型图即ER模型图。

2、通过拖拽就能简单的说明实体关系图，操作十分简单、智能化。

3、连接线可自动吸附到图形上，让绘图更加的轻松、快捷。

4、内置丰富的模板和实例，以及更多的网页在线模板，可免费下载使用。

5、可以通过浮动按钮，快速对文字、图形属性进行修改，比如：字体、大小、颜色、边框类型、图层位置、对齐方式等等。

6在不删除原有图形的基础上，只需选中该图形，然后点击浮动按钮的替换图。

数据库原理及应用er图怎么画

数据库原理及应用er图怎么画数据库原理是指数据库的基本概念、结构和组成部分，包括数据和数据结构、数据管理、数据操作和数据安全等方面的原理。

数据库应用ER图是一种用来描述数据库中实体、实体之间的关系以及属性的图形工具。

下面，我将详细介绍数据库原理及应用ER图的相关知识。

一、数据库原理1. 数据：数据库中存储的是相关数据的集合，数据可以是事物、对象或其他实体的描述。

2. 数据结构：数据库中的数据组织方式，主要有层次结构、网状结构和关系结构。

3. 数据管理：数据库系统的核心功能，包括数据的存储、检索、修改和删除等操作。

4. 数据操作：通过数据库查询语言对数据库中的数据进行操作，包括查询、插入、更新和删除等操作。

5. 数据安全：保护数据的完整性、可靠性和安全性，包括权限控制、备份和恢复等措施。

数据库原理的核心概念是关系模型，关系模型是数据库中最常用的数据结构之一，采用表格的形式来表示数据，每个表格称为关系，每个关系包含行和列，行表示数据的集合，列表示属性。

关系模型的优势在于结构清晰、易于理解和操作。

二、应用ER图ER图是实体-关系图的简称，是一种用来描述数据库中实体、属性和关系之间联系的图形工具。

ER图是数据库设计和分析的重要工具之一，通过ER图可以清晰地表示数据库中各个实体之间的关系，有助于数据库的设计和开发。

ER图的基本元素包括实体、属性和关系，其中：1. 实体：用矩形框表示，表示现实中具有独立存在和可识别的对象，如人员、产品、订单等。

2. 属性：用椭圆形表示，表示实体的特征或属性，如人员的姓名、产品的价格、订单的日期等。

3. 关系：用菱形表示，表示实体之间的联系，如顾客与订单之间的联系、产品与订单之间的联系等。

在ER图中，实体和关系间的联系可以是一对一、一对多或多对多的关系。

ER图的画法主要有以下几个步骤：1. 识别实体：根据需求和数据库设计的目标，识别出数据库中所需的实体。

2. 确定属性：确定每个实体的属性，将其填写到实体的椭圆形框内。

绘制er的方法

绘制er的方法ER图是一种表示实体间关系的图形化工具，用于描述所建立数据库的结构和规则。

随着数据量和复杂性的增加，绘制ER图的重要性也逐渐增加。

1. 确定实体在绘制ER图之前，需要先确定所要表示的实体，实体通常是指具有实际存在的事物、物品、人员等。

在确定实体时，需要注意以下几点：（1）实体的概念应该比较明确，不应存在二义性。

2. 确定关系在确定实体后，需要进一步确定实体间的关系，常见的关系有一对一、一对多和多对多三种。

（1）一对一关系：表示两个实体之间存在唯一的对应关系，如一个人只有一个身份证号，一个身份证号也只对应一个人。

3. 绘制实体-关系图在确定实体和关系后，需要利用ER图工具进行绘制，常用的ER图工具有PowerDesigner、ERwin、MySQL Workbench等。

绘制ER图的步骤如下：（1）绘制实体：根据确定的实体绘制矩形，矩形中写入实体名称。

（2）绘制属性：在实体内部绘制属性，属性与实体之间用一条直线相连。

（3）绘制关系：使用菱形表示关系，菱形内部写入关系名称，关系与实体之间用直线相连。

（4）确定主键：根据实体的属性确定主键，在属性旁标注符号。

（5）确定联系属性：如果关系中存在代表双方的联系属性，则需在关系中用圆形表示。

4. 优化ER图在绘制完ER图后，需要进行优化，以保证ER图的简洁性和完整性。

优化ER图的主要方法有：（1）合并重复项：将多个属性相同的实体合并成一个实体，以减少冗余。

（2）分解复杂关系：将多向关系分解成一对多的关系，以降低复杂度。

（3）删除多余关系：将已包含在其它关系中的关系删除，以简化ER图。

（4）添加约束条件：在ER图中添加约束条件，以保证数据库的完整性和安全性。

通过以上方法，可以大大优化ER图，使其更加清晰、简洁、准确。

数据库ER图PowerDesigner

数据库ER图PowerDesigner⼀、概念数据模型概述数据模型是现实世界中数据特征的抽象。

数据模型应该满⾜三个⽅⾯的要求：1）能够⽐较真实地模拟现实世界2）容易为⼈所理解3）便于计算机实现概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这⼀理论进⾏了扩充。

它从⽤户的观点出发对信息进⾏建模，主要⽤于数据库的概念级设计。

通常⼈们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。

换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系 (Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个 DBMS所⽀持的数据模型，这样的模型就是物理数据模型,即PDM。

CDM是⼀组严格定义的模型元素的集合，这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完整性约束三部分。

1）数据结构表达为实体和属性;2）数据操作表达为实体中的记录的插⼊、删除、修改、查询等操作;3）完整性约束表达为数据的⾃⾝完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;⼆、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。

例如，学校中的每个学⽣，医院中的每个⼿术。

每个实体都有⽤来描述实体特征的⼀组性质，称之为属性，⼀个实体由若⼲个属性来描述。

如学⽣实体可由学号、姓名、性别、出⽣年⽉、所在系别、⼊学年份等属性组成。

实体集（Entity Set）是具体相同类型及相同性质实体的集合。

例如学校所有学⽣的集合可定义为“学⽣”实体集，“学⽣”实体集中的每个实体均具有学号、姓名、性别、出⽣年⽉、所在系别、⼊学年份等性质。

实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，⾝份证号.............｝。

E-R图画法和转换

产品
M
L
组成
P
零件
N N
存放
制成
1
1
仓库
材料
金额商店
M L
经营
P
商品
1
数量
管理（拥有）
N 1
公司
职工
E—R图绘制
M
N
请画出班级、学生、教师和课程之间的班级、学生、教师和课程之间的E-R图
1
N M
P
L
M N
成绩
E—R图向关系数据模型的转换过程示意图
M
Байду номын сангаас
• 建立一个企业数据库，相关的描述如下： • （ 1 ）企业各部门有许多职员，但一个职员仅属于一个部门；
• （2 ）每个职员可在多项工程中承担工作或负责管理，每项工程可有多个职员做工，但只有一个负责管理者；
• 试画出 E—R 图并把它转换为关系数据模型。
部门号
部门名
电话
部门
1
管理
拥有
N M
工种
职员
N
工作
工程
职工号
职工名
性别
工程号
工程名
把E-R图转换为关系数据模型为：键字
表示主关键字，表示外部关
部门（部门号，部门名，部门负责人，电话）
职员（职工号，职工名，性别，职称/职务，部门号）
工程（工程号，工程名，项目负责人/管理者）工作（职工号，工程号，工种）

实体关系模型(E-R图)

例如图7所示的零部件实体集内部m:n组装联系，就可以转换为如下两个关系模式。
31
3.3 多个实体集之间多对多多元联系的转换对于两个以上实体集之间m:n的多元联系，必须
为联系单独建立一个关系，该关系中至少应包含被它联系的各个实体集的主关键字，如果联系有属性，也要归入这个关系中。
例如图8所示的教师、学生、课程实体集之间 “教—学—课”多元联系可转化为以下关系模式。
在设计数据库时，人们往往把E-R图作为中间步骤，用E-R图准确地反映出信息，再从E-R图构造出实施数据模型，从而使问题变得简单，不易犯错。
3
1 E—R模型
1.1 E-R图的组成要素及其画法
1．E-R图要素：实体集、联系、属性、主关键字
2．绘制方法把相互联系的实体集（方框）通过联系（菱形框）连接起来，注明联系方式，再把实体集的属性（椭圆框）连到相应实体集上。
（1）针对每一用户画出该用户信息的局部E— R图，确定该用户视图的实体、属性和联系。需注意的是：能作为属性的就不要作为实体
（2）综合局部E—R图，生成总体E—R图。同名实体只能出现一次，去掉不必要的联系，以消除冗余。一般来说，从总体E—R图必须能导出原来的所有局部视图，包括实体、属性和联系。
1
实体关系模型（E-R模型）
1 E—R模型 2 E—R图的设计方法 3 E—R模型到关系模型的转换
2
1 E—R模型
E-R模型是由P.P.Chen于1976提出的，现已广泛应用于数据库设计中，该模型通过 E-R图表示实体集及实体集之间的联系，用于实现数据的第一次抽象，即把现实世界转换为信息世界。
注意：一个系统的总体E—R图不是惟一的，强调不
同的侧面画出的E—R图可能有很大不同。总体E—R

数据库建模ER图

如何将E-R关系转化成数据库表2
如何将E-R关系转化成数据库表3
数据规范化（Normalization）
第一范式（1st NF ）
第二范式（2st NF ）
第三范式（3st NF ）
规范化实例1
规范化实例2
应用范式规范化设计
应用第二范式规范化设计
应用第三范式规范化设计
规范化和性能关系
综合训练2
某企业集团有若干工厂，每个工厂生产多种产品，且每一种产品可以在多个工厂生产，每个工厂按照固定的计划数量生产产品，计划数量不低于300；每个工厂聘用多名职工，且每名职工只能在一个工厂工作，工厂聘用职工有聘期和工资。工厂的属性有工厂编号、厂名、地址产品的属性有产品编号、产品名、规格职工的属性有职工号、姓名、技术等级。请：（1）该集团进行概念设计，画出E-R图。（2）E-R图转换成关系模式，并指出每个关系模式的主键和外键。
解答1
建表语句1
CREATE TABLE 发表 (姓名 CHAR(7) NOT NULL, 题目 CHAR(6) NOT NULL, 顺序号 INT DEFAULT NULL, PRIMARY KEY (姓名, 题目), FOREIGN KEY (姓名) REFERENCES 论文 ON DELETE CASCADE, FOREIGN KEY (题目) REFERENCES 作者 ON DELETE RESTRICT);
如何将er关系转化成数据库表2如何将er关系转化成数据库表2如何将er关系转化成数据库表3如何将er关系转化成数据库表3数据规范化normalization数据规范化normalization第一范式1stnf第一范式1stnf第二范式2stnf第二范式2stnf第三范式3stnf第三范式3stnf规范化实例1规范化实例1规范化实例2规范化实例2应用范式规范化设计应用范式规范化设计应用第二范式规范化设计应用第二范式规范化设计应用第三范式规范化设计应用第三范式规范化设计规范化和性能关系规范化和性能关系小结1小结1小结2小结2为了设计良好的数据库需要遵守一些专门的规则称为数据库的设计范式第二范式2nf的目标

数据库ER图讲解课件

(6) 码（Key）唯一标识实体的属性集称为码。例如：学号是学生实体的码。
6
2.1 基本概念
(7) 联系（Relationship）
现实世界中事物内部以及事物之间的联系在信息世界中反映为实体内部的联系和实体之间的联系
两个实体型间联系可以分为三类：
一对一联系（1:1）一对多联系（1:n）多对多联系（m:n）
n联系关系一般是动词属性一般是名词实体一般是名词含义符号1主任系管理1姓名年龄学历编号系编号系名任职时间1仓库商品存放n地点面积仓库号商品号价格数量商品名m教师课程讲授n教师名职称教师号课程号班级质量课程名仓库工程项目零件供应商保存供应项目仓库零件供应商需要1nnmnm零件颜色数量保存供应项目仓库零件供应商需要1nnmnm项目编号项目名称立项日前零件型号零件名零件重量供应商名供应商号联系方式仓库编号仓库名所在地面积研究所有若干个研究室每一个研究室多位科研人员在指定的办公地点
仓库，工程项目，零件，供应商。
仓库
工程项目
零件
供应商
24
E-R图实例：某工厂物资管理E-R图 • Step2 确定联系类型。
项目和零件之间是M:N联系零件和供应商之间也是M:N联系仓库与零件关系是一对多关系1：N
25
E-R图实例：某工厂物资管理E-R图 • Step3 把实体类型和联系类型组合成ER图。
……
课程号 1 2 3 2 3
……
成绩 92 85 88 90 80 ……
课程 m 选修
n 学生
m:n联系
成绩
45
同样两个实体，如果赋予不同的语义则有不同的设计结果。也就是说我们在概念模型中讨论实体之间的联系类型直接影响着目标数据库的设计结果和设计质量。

简述er图的绘制方法

简述er图的绘制方法
**
ER图是实体关系图，是数据库设计中最有用的工具之一，是以符号的形式表达数据库设计模型的图表。

它可以从复杂的关系中提炼出结构，决定系统的层次结构，便于更好地理解和设计数据库系统。

ER图的绘制一般需要一系列的步骤，这样才能更好地完整地表达复杂关系，步骤如下：
1. 收集系统信息：要开始绘制ER图，第一步必须收集要表示的实体，这些实体之间的关系及其属性。

这是ER图的基础，而收集系统的信息有助于明确业务需求，因此在开始画ER图之前，最好先做一个信息集合。

2. 建立实体：绘制ER图的核心是实体，因此要绘制ER图，我们需要一张实体表，它清楚地列出了每一个实体及其属性。

在表中，可以为实体添加名字、属性和类型信息，以便后续比较容易地开展ER图绘制。

3. 建立关系：根据建立的实体之间的联系，绘制ER图时需要建
立关系，它有助于表述实体之间的关系，也有助于表述实体的属性，
形成实体的完整的图形。

4. 确定属性：实体的每一个属性都有不同的属性值，绘制ER图
时需要根据业务需求确定，并将属性列入ER图中。

5. 完善ER图：在完成ER图绘制后，考虑图形美观以及算法优化
等问题，以便最终完善ER图，使它能够更加精准地描述实体及其关系。

总之，ER图的绘制需要认真细致，关注实体及其属性，清楚实体
间的关系，审查实体属性之间的联系，最后确保满足算法的要求。

如何画ER图

如何画ER图以自底向上设计概念结构的方法为例，它通常分为两步：第一步：首先要根据需求分析的结果（数据流图、数据字典等）对现实世界的数据进行抽象，设计各个局部视图即分E-R图。

第二步：集成局部视图。

概念结构是对现实世界的一种抽象，一般有三种抽象：⑴分类（is member of ）⑵聚集( is part of)⑶概括(is subset of )设计分E-R图的步骤是：⑴选择局部应用在需求分析阶段，通过对应用环境和要求进行详尽的调查分析，用多层数据流图和数据字典描述了整个系统。

设计分E-R图的第一步，就是要根据系统的具体情况，在多层的数据流图中选择一个适当层次的（经验很重要）数据流图，让这组图中每一部分对应一个局部应用，我们即可以以这一层次的数据流图为出发点，设计分E-R图。

一般而言，中层的数据流图能较好地反映系统中各局部应用的子系统组成，因此人们往往以中层数据流图作为设计分E-R图的依据⑵逐一设计分E-R图每个局部应用都对应了一组数据流图，局部应用涉及的数据都已经收集在数据字典中了。

现在就是要将这些数据从数据字典中抽取出来，参照数据流图，<1> 标定局部应用中的实体, <2> 实体的属性、标识实体的码，<3> 确定实体之间的联系及其类型（1：1、1：n、m：n）。

<1> 标定局部应用中的实体现实世界中一组具有某些共同特性和行为的对象就可以抽象为一个实体。

对象和实体之间是"is member of "的关系。

例如在学校环境中，可以把张三、李四、王五等对象抽象为学生实体。

对象类型的组成成分可以抽象为实体的属性。

组成成分与对象类型之间是"is part of "的关系。

例如学号、姓名、专业、年级等可以抽象为学生实体的属性。

其中学号为标识学生实体的码。

<2> 实体的属性、标识实体的码实际上实体与属性是相对而言的，很难有截然划分的界限。

数据库设计——ER图

数据库设计——ER图 E-R图也称实体—联系图，提供了表⽰实体类型、属性和联系的⽅法⽤来描述现实世界的概念模型。

它是描述现实世界关系概念模型的有效⽅法。

是表⽰概念关系模型的⼀种⽅式。

⽤“矩形框”表⽰实体型，矩形框内写明实体名称；⽤“椭圆图框”或圆⾓矩形表⽰实体的属性，并⽤“实⼼线段”将其与相应关系的“实体型”连接起来；⽤“菱形框”表⽰实体型之间的联系成因，在菱形框内写明联系名，并⽤“实⼼线段”分别与有关实体型连接起来，同时在“实⼼线段”旁标上联系的类型（1：1，1：n或m:n）。

构成E-R图的3个基本要素是实体型、属性和联系，其表⽰⽅法为：实体：⼀般认为，客观上可以相互区分的事情就是实体，实体可以是具体的⼈和物，也可以是抽象的概念与联系。

关键在于⼀个实体能与另⼀个实体相区别，具有相同属性的实体具有相同的特征和性质。

⽤实体名及其属性名集合来抽象和刻画同类实体。

在E-R图中⽤矩形表⽰，矩形框内写明实体名；⽐如学⽣张三、学⽣李四都是实体。

如果是弱实体的话，在矩形外⾯再套实线矩形。

属性：实体所具有的某⼀特性，⼀个实体可由若⼲个属性来刻画。

属性不能脱离实体，属性是相对实体⽽⾔的。

在E-R图中⽤椭圆形表⽰，并⽤⽆向边将其与相应的实体连接起来；⽐如学⽣的姓名、学号、性别、都是属性。

如果是多值属性的话，在椭圆形外⾯再套实线椭圆。

如果是派⽣属性则⽤虚线椭圆表⽰。

联系：联系也称关系，信息世界中反映实体内部或实体之间的关联。

实体内部的联系通常是指组成实体的各属性之间的联系；实体之间的联系通常是指不同实体集之间的联系。

在E-R图中⽤菱形表⽰，菱形框内写明联系名，并⽤⽆向边分别与有关实体连接起来，同时在⽆向边旁标上联系的类型（1 : 1，1 : n或m : n）。

⽐如⽼师给学⽣授课存在授课关系，学⽣选课存在选课关系。

如果是弱实体的联系则在菱形外⾯再套菱形。

⼀般性约束实体-联系数据模型中的联系型，存在3种⼀般性约束：⼀对⼀约束（联系）、⼀对多约束（联系）和多对多约束（联系），它们⽤来描述实体集之间的数量约束：（1）⼀对⼀联系（1：1）：对于两个实体集A和B，若A中的每⼀个值在B中⾄多有⼀个实体值与之对应，反之亦然，则称实体集A和B 具有⼀对⼀的联系。

使用MysqlWorkbench画E-R图

使⽤MysqlWorkbench画E-R图
MySQL Workbench 是⼀款专为MySQL设计的ER/数据库建模⼯具。

你可以⽤MySQL Workbench设计和创建新的数据库图⽰，建⽴数据库⽂档，以及进⾏复杂的MySQL 迁移。

这⾥介绍使⽤MySQL Workbench画E-R图。

⽅法/步骤
1. 在开始菜单⾥找到软件，点击打开
2. 启动软件过后，不需要连接数据库（很多⼈就直接连接数据库了所以找不到设计ER模型的地⽅）
3. 点击"+" ,进⼊模型设计界⾯
4. 双击Add Diagram 进⼊如下设计界⾯
5. 点击⼯具栏表格，并在设计区域点击，就会出现⼀个table1 并双击它
6. 最后执⾏ “File”->"Export" 按钮，选择Forward Engineer SQL CREATE Script (ctrl+shift+G). 这样就可以把模型导出为SQL脚本⽂件。

现在执⾏这个SQL⽂件就OK了。

使用idea的database模块绘制数据库er图的方法

使⽤idea的database模块绘制数据库er图的⽅法在idea中使⽤database连接数据库
建⽴测试库表：
建⽴测试库test_user： test_user库创建过程如下
建⽴测试表：建⽴表user、表user_ext如下，表user_ext中user_id⽤来关联表user中的id，以此建⽴逻辑外键关系
绘制er图：
选中user表，打开绘制er图界⾯：
字段命名规范的情况：当前user_ext表user_id 作为虚拟外键关联user表的id字段，由于user_id，命名规范，可以推测到是关联user表的id字段，所以idea会⾃动绘制出虚拟外键的关系，拖拽user_ext表进⼊er图界⾯，即可得到最终图：
字段命名不规范的情况：如果字段命名不规范，例如将user_ext表中的user_id字段修改为t_user_id，那么idea是⽆法⾃动绘制虚拟外键关系
但是可以⼿动指定，指定⽅式也很简单，只需要执⾏⼀次查询的关联sql语句，然后存储下关联关系(弹窗windows系统快捷键是alt+enter，macos快捷键是option+enter)
再刷新下就可以看到更新后的er图了
后续如果要增加修改外键映射关系，直接修改存储的xml⽂件即可
到此这篇关于使⽤idea的database模块绘制数据库er图的⽅法的⽂章就介绍到这了,更多相关idea数据库er图内容请搜索以前的⽂章或继续浏览下⾯的相关⽂章希望⼤家以后多多⽀持！。

数据库建模—ER图

五、绘制ER图
ER图的图元
矩形：表示实体集，如
菱形：表示联系集，如
椭圆形：表示属性，如
双椭圆形：表示多值属性，如
虚椭圆形：表示派生属性，如
线段：属性与实体集或联系集的直线连接线段；注意：实体集名称应该使用复数形式
§2.2 ER图设计原则
真实性原则
避免冗余原则
简单性原则
合适性原则_用实体集还是属性
合适性原则_用实体集还是联系集
四、合适性原则_用实体集还是用属性
要求：尽量使用属性，而不要使用实体集。因为使用属性简单，但一切都用属性来描述也很困难和麻烦。
建议
看重要程度，不重要就用属性，很重要就用实体集
对信息量的要求，少则用属性，多则用实体集。
例：classes中name采用属性；birthday采用实体集，包括proves,city,street,doornumber
一、真实性原则
ER图必须真实地反映客观世界的状况
在确认实体集之间的联系时，仍然要遵循真实性原则
例：实体集classes中，包含name,number,sex等均是用来描述每个实体同学的，如果在实体集中加入体积这个属性则不妥，它无法来描述实体集的特性。
二、避免冗余原则
该原则是数据库设计的一个非常重要、非常复杂、也是非常基本的原则
建立数据库模型：使用合适的语言或表示方法来表示数据库模型的描述
建立数据库模型的过程
确认需求：使用某种方式描述将要管理的信息和信息之间的联系。
信息输入：将格式化的信息输入到DBMS中
建立数据库模型方法
ER图IDEF 1x图ODL方法关系模型
二、建立数据库模型步骤
需求分析
概念结构设计
逻辑结构设计
