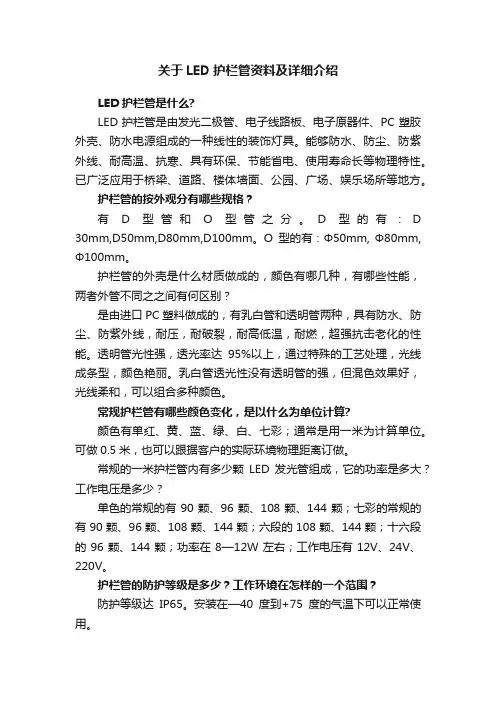

LED护栏管资料及详细介绍
关于LED护栏管资料及详细介绍
关于LED护栏管资料及详细介绍LED护栏管是什么?LED护栏管是由发光二极管、电子线路板、电子原器件、PC塑胶外壳、防水电源组成的一种线性的装饰灯具。
能够防水、防尘、防紫外线、耐高温、抗寒、具有环保、节能省电、使用寿命长等物理特性。
已广泛应用于桥梁、道路、楼体墙面、公园、广场、娱乐场所等地方。
护栏管的按外观分有哪些规格？有D型管和O型管之分。
D型的有：D 30mm,D50mm,D80mm,D100mm。
O型的有：Φ50mm, Φ80mm, Φ100mm。
护栏管的外壳是什么材质做成的，颜色有哪几种，有哪些性能，两者外管不同之之间有何区别？是由进口PC塑料做成的，有乳白管和透明管两种，具有防水、防尘、防紫外线，耐压，耐破裂，耐高低温，耐燃，超强抗击老化的性能。
透明管光性强，透光率达95%以上，通过特殊的工艺处理，光线成条型，颜色艳丽。
乳白管透光性没有透明管的强，但混色效果好，光线柔和，可以组合多种颜色。
常规护栏管有哪些颜色变化，是以什么为单位计算?颜色有单红、黄、蓝、绿、白、七彩；通常是用一米为计算单位。
可做0.5米，也可以跟据客户的实际环境物理距离订做。
常规的一米护栏管内有多少颗LED发光管组成，它的功率是多大？工作电压是多少？单色的常规的有90颗、96颗、108颗、144颗；七彩的常规的有90颗、96颗、108颗、144颗；六段的108颗、144颗；十六段的96颗、144颗；功率在8—12W左右；工作电压有12V、24V、220V。
护栏管的防护等级是多少？工作环境在怎样的一个范围？防护等级达IP65。
安装在—40度到+75度的气温下可以正常使用。
主要应用在哪些领域？LED护栏管应用范围:特别适合应用于广告牌背景、立交桥、河、湖护栏、高档的DISCO、酒吧、夜总会、休闲会所、门头广告牌建筑物轮廓等大型动感光带之中，可产生彩虹般绚丽的效果。
用护栏管装饰建筑物的轮廓，可以起到突出美化亮化建筑物的效果。
护栏管
产品使用说明书工程名称：编制：年月日审核：年月日批准：年月日欢迎您使用本公司研发的LED护栏管。
它是一种先进的LED装饰照明灯饰产品。
以红、绿、蓝、黄、白等颜色的LED作为发光源，选用优质元件，使得此产品具有良好的可靠性。
增添变幻的色彩和丰富的照明效果，能进行整体颜色跳变，颜色闪烁，和七色变化，而没有传统的色彩照明方法所带有的缺点，高费用以及局限性，适合于酒吧舞厅，大厦广场，桥梁栏杆等各种大型建筑装饰。
原理说明LED8段全彩色管内以LED作为发光源，投射出一束发光角度为180°的光束到PC圆管的内表面，经过多次反射和折射透出外壁形成混色光。
通过调制控制器内的模式可产生出柔和、统一、多彩的视觉效果。
功能描述定色：红、绿、蓝、黄、青、紫、白变色：七彩变化产品技术参数光通量：50LM工作环境温度：-20°C ~ +40°C工作环境湿度：0-95％防护等级：IP65控制方式内控输入连接端：二芯公接头输出连接端：二芯母接头电气规格输入电压：AC220V工作电流：0.06A最大功耗：11W结构规格碳酸脂结构尺寸：L1000 * D50*37、L1000*D50*50、L1000*D80*60净量：0.6kgC A ND LE PO W E R D IS T R IB U T IO NE n d v ie w an d S id e v ie w (d ash e d lin e ) (C an d e las)M e a su re d o n : W h ite B e a m ce n te r: 10cdT h in d a sh e d lin e d : in d ica te s 50% o f p e akM u ltip lie rs: 0.07R e d ,0.57G re e n ,0.36B lu eC O LO RW H IT ER E D G R E E N B LU ET O T A L O U T P U T (LU M E N S )P O W E R (W A T T S )E FF IC A C Y (lm /W )LIG H T O U T PU TS O U R C E S PE C IFIC A T IO N SSource: 144LEDs(48Red,48Green,48Blue)发光源规格说明LED VF 值(V) 波长(nm) 发光角度(°)光强(MCD) 红色 1.9-2.3 620-630 180 100-150 绿色 3.0-3.8 510-520 180 350-600 蓝色3.0-3.8470-480180100-200说明书电路连接电源线使用(或特殊)二芯公母对接头，按特定方法连接。
LED护拦灯基础培训
▪
这些年的努力就为了得到相应的回报 。2020年11月23日星 期一7时 49分21秒07:49:2123 November 2020
▪
科学，你是国力的灵魂；同时又是社 会发展 的标志 。上午7时49分 21秒上 午7时49分07:49:2120.11.23
▪
每天都是美好的一天，新的一天开启 。20.11.2320.11.2307:4907:49:2107:49:21Nov-20
格林兴护拦轮廓灯
市面上普通轮廓灯
1
灯珠光源
台湾广稼10*23mil大芯片,亮度2200－2600mcd, 5500K 国内边料芯片，小圆片芯片，亮
色温±200K （光衰低：10000小时光衰1%，50000
度低1000-1100mcd，光衰快，
个小时光衰为5%～8%)
最大缺点灯珠点一段时间回
开路，（死灯）开路后一组
电源连接图220V
电源连接图24V
电源连接图12V
管屏电源接线示意图
信号接线示意图1
管屏信号接线示意图
信号接线示意图1
带分控信号接线图
▪
生活中的辛苦阻挠不了我对生活的热 爱。20.11.2320.11.23Monday, November 23, 2020
▪
人生得意须尽欢，莫使金樽空对月。07:49:2107:49:2107:4911/23/2020 7:49:21 AM
这种材料在户外使用9-10个月可 能会裂管。
3
公母对接线， 1、伸公母接采用了φ2.3延伸纯铜料料端子（对比其他 1、伸公母接采用了φ1.5延伸端子，
延伸线
厂家φ1.5铝镀铜端子,接触性更好,导电能力更强.）
延伸线用的都是0.5平方的
LED护栏管(LED轮廓灯)的详细说明
深圳市坪坦科技开发有限公司LED声控管介绍LED护栏管（LED轮廓灯）的详细说明LED护栏管（又叫轮廓灯）是针对夜间城市景观需要更富特色、更具欣赏价值、能提升城市品味的同时又能具备节能省电、低维护、不产生光污染、不影响周围居民正常生活而设计的颖灯具。
它给人一种赏心悦目、色彩缤纷、变幻无穷的全新感觉，可以结合都市建筑物的外观及结构特征，构成变化无穷的色彩和图形，实现现代化建筑理念与尖端科技的有相和谐的统一，突现建筑物本身的现代和抽象的个性。
本产品特点：1、选用优质超亮LED为光源，高强度进口PC材料（聚碳酸脂）为外壳，采用嵌入式控制技术，卓越的电路设计，具有性能可靠、控制简单、安装简单、低维护、混色效果佳、色彩鲜艳逼真、节能环保等众多特点。
2、多项领先技术：独创的采样滤波算法编程，超强抗干扰能力，不受工作时间限制，100%永久同步；重新启动，快速复位，只需0.1秒；渐变效果柔和，无闪烁；先进数字化控制和压缩处理技术，控制容量更大，大小工程都能控制自如。
3、LTECH编程软件可按照客户对颜色、变化规律和变色速度等要求任意编程，具有一米单段、三段、六段、八段、九段、十六段等多种规格，每根LED护栏管内置高性能单片机控制，无需控制线和外置控制器，可以实现1-5000米进行“跳变”、“渐变”、“跑马”、“追逐”、“扫描”、“流水”等绚丽多彩的动态变化。
4、LED护栏管是由数码电脑控制电路和RGB三色LED光源组成，是一种新型高级装饰灯具。
既有日光灯的柔和，又有霓虹灯的动感亮丽，可达到同步七彩渐变、跳变、流水、追逐、扫描等效果。
根据安装方式不同，也可变化出不同颜色的字符、图案等多种效果。
该产品是光电技术结合的最新灯饰产品。
LED护栏管主要技术指标：控制方式：内外置控制器外型：O型D型U型防水等级：IP65发光颜色：单色、多色、全彩外壳：乳白管、磨砂管、条纹透明PC管管材尺寸：25mm、30mm、40mm、50mm、60mm、80mm、90mm、100mm、110mm、120mm等平均寿命：6万小时变化方式：静止、动态工作环境温度：-40℃-60℃控制数量：1-5000米应用范围：它广泛应用于建筑物外墙轮廓、广场、桥梁、玻璃幕墙内透光、家居装饰、展示厅、舞台灯光、商场、宾馆、娱乐场所、广告装饰行业等，是城市亮化工程的首选灯具。
护栏管 (柔性)
柔性程控LED数码管——软灯带和护栏管的完美结合，技术上革命性的突破！！！柔性程控LED数码管采用SMD 5050RGB 贴片灯珠设计，突破传统软灯带的限制，可以像护栏管一样跑出各种各样的效果。
其每根长度更是可达50米，无需外接线材，无疑是户外亮化的神器。
产品特点：软灯带的外形，护栏管的思想。
传统软灯带具有：1、柔软，能象电线一样卷曲，2、能够剪切和延接，3、光源与电路被完全包覆在柔性塑料中，绝缘、防水性能好，使用安全，4、耐气候性强，5、不易破裂、使用寿命长等优点。
但是其缺点也是显而易见的，控制性太差，只能单纯的亮一种色彩，或者用控制器进行简单的七彩跳变。
但是想要产生渐变、闪变、扫描、追逐、流水等各种效果，显示各式各样的全彩动态效果，这成为了软灯带的一大技术难题。
传统LED 护栏管具有：功耗小，低热量，配合控制器，即可实现流水，渐变，跳变，追逐等效果。
如果应用于大面积工程中，还可显示图案，动画视频等效果。
LED全彩护栏管可以组成一个模拟LED显示屏，模拟显示屏可以提供各种全彩效果及动态显示图像字符，可以采用脱机控制；可以显示各式各样的全彩动态效果。
但是，其缺点也很明显，因为控制复杂，灯管常规的长度为一米/根，在安装方面非常麻烦，工程施工难度，工期时间，线材损耗都是一笔非常大开支。
并且其还有个致命的缺点——防水差。
护栏管的防水问题也是一直困扰着我们一大难题。
并且，护栏管安装还有局限性还只能安装在支架上面，它们无法在玻璃幕墙上面安装。
并且想要安装成各种柔性曲线更是无法达到想要的效果。
我们公司开发的这款柔性程控LED数码管完美综合了传统软灯带和护栏管的特点。
并且在其中进行了更好的改进。
1，比软灯带更宽，灯光效果更强。
柔性程控LED数码管宽度是传统灯带的2倍多，其发光面更是利用先进的特殊的光学曲面处理，使光线更加均匀，更加发散，完全达到护栏管的效果，颜色比护栏管的色彩更加鲜艳。
2，柔性程控LED数码管，其长度达到25M/根，这是我们出厂的默认长度，也可根据客户需求定做。
LED护栏管基础知识-V1
LED护栏管基础知识-V1
LED护栏管基础知识
LED护栏管是指用来装饰公路护栏的一种亮光产品，随着人们对行车安全的要求不断提高，LED护栏管的应用范围也在不断扩大。
下面将介绍一些关于LED护栏管的基础知识。
一、LED护栏管的分类
1. 按照颜色分类：LED护栏管一般有单色、双色和全彩三种类型。
2. 按照安装方式分类：LED护栏管可以分为立柱式和悬挂式两种。
3. 按照控制方式分类：LED护栏管可以分为在线控制和离线控制两种类型。
二、LED护栏管的性能特点
1. 明亮度高：LED护栏管的亮度比传统的荧光管明亮度高。
2. 节能环保：LED护栏管的功耗比传统的荧光管低，能够有效减少能源的消耗。
3. 耐用性强：LED护栏管的寿命比荧光管长，能够使用更多年，而且不易损坏。
4. 安装便捷：LED护栏管的安装过程简单，无需特殊工具，几乎可以适用于所有类型的护栏。
三、LED护栏管的应用领域
LED护栏管广泛应用于高速公路、城市道路、机场、桥梁等场所，能够起到美观、提醒和安全的作用。
四、LED护栏管的维护和保养
为了保证LED护栏管的稳定性和寿命，需要注意以下几点：
1. 定期清洗表面：避免灰尘和杂物积累，影响亮度。
2. 定期检验电源：以确保电源正常工作，防止LED护栏管因电源问题
而损坏。
3. 定期更换损坏的LED护栏管：不同品牌的LED护栏管存储寿命不同，应根据具体情况更换。
总之，LED护栏管作为一种新型的亮光产品，具有很多优点和应用前景，随着科技的不断发展，LED护栏管的性能还将不断提高，为保障行车安全和城市环境增添更多的光彩。
LED5050贴片草帽插件 护栏管 数码管 轮廓灯 像素灯 管屏 六段6段 8段 16段 32段 参数
护栏管：是一种新型的节能环保装饰灯，采用超高亮度的进口芯片为光源，内置微电脑芯片，可任意编程控制，多个同步变化。
超低功率，超长寿命，单色变化也可以实现同步七彩渐变，跳变，扫描，流水灯全彩变化效果及多个点光源组成点阵屏。
变化出各种图画，文字和动画效果。
是建筑轮廓，酒店，宾馆，KTV，游乐园，大型广告牌，墓墙，广场街道，舞台酒吧等场所的理想装饰品。
是线形光源及泛光照明的一个补充，外形美观大方可满足楼体等装饰的点线面的设计要求，防水性能好，控制方便，安装更便利。
外壳：外壳采用阻燃PC塑料制作，强度高，抗冲击，抗老化，防紫外线，防尘，防潮，防护等级达到IP65。
常规外壳有D50*37，D50*50另有D30，D80，圆50，圆80.。
光源采用高品质台湾晶元进口LED芯片，质量稳定，亮度高，寿命长按效果有3种外壳：透明-半透明-乳白（奶白）透明管优点：亮度高，屏的话-图案清晰缺点：混色没那么好看到一个个的灯珠亮点乳白管优点：混色好，柔和缺点：亮度低做屏图像有模糊朦胧感半透明：上述适中总结：一般单色常亮，大型数码管屏用透明管轮廓用半透明按需选择价格一致！节能环保：冷光源设计，无热辐射，对眼睛和皮肤无任何伤害。
不含铅、汞等污染元素，低消耗，实现了真正意义上的绿色，人性化结构设计，灯具安装与维护更轻松，适合多种应用场合需求。
光源：采用台湾进口的晶元芯片，寿命长、功耗低、色彩纯正、无污染等显著优点。
颜色效果：单色，RGB全彩动画、256级*3有效灰度、渐变、流水防护等级：IP65灯具工作电压：内控AC24V/220 外控DC24V。
按效果可分为：1.单色常亮：红黄蓝绿白（其中一种颜色一直亮着）2.七彩内控：内置芯片实现红黄绿蓝青粉白七种颜色整体渐变，跳变；可定制变化速度快慢，可选择七色中需要的颜色变化，烧好芯片好不可改变3.全彩内控：内置芯片实现上述七彩效果，还有开幕闭幕，堆叠，叠加，跑马等及简单流水效果，程序固定，不可改变4.外控：顾名思义外加一控制器控制，可实现复杂，炫丽的效果，变化效果可随意编辑，可调速度，阵列排起来还可以实现简易显示屏效果，出动画，图案，人物等等，根据屏的大小，选择不同段数（段-一米分成几截，就是几个像素点）段数越高，效果越清晰，轮廓外控一般用六段就可以了，屏一般选用16段，32段，另有8段，12段，48段。
led护栏管分类与安装
一、LED护栏管简介LED护栏管灯又名"LED数码管"，因其常装入护栏上亮化环境而得名。
集先进的微电脑数码控制技术、彩色电视机RGB（红绿蓝）三基色显示技术及军工塑胶壳体为一体，辅以PCB电路板及相关电子元器件混合有序设计，是迄今为止的高科技灯具之一。
以其丰富色彩、节能环保、轻便安全、长寿、防水、耐寒、耐高温及易于安装的特点，深受亮化工程商的青睐。
本产品特别适合户外使用，是国家指定取代霓虹灯的最佳产品之一。
二、LED护栏管灯工作原理及效果LED护栏管灯外置或内置微电脑处理器，执行主机传送的各种程序指令，采用输出波形的脉宽调制，驱动有序组合的RGB像数，产生预先设置的变幻色彩（多达256种色彩）和丰富的动态图文效果，还可实现单色、七彩、跳变、渐变、追逐、流水、灰度、同步扫描、跑马、堆积、拖尾、拉带、闭幕、全彩飘逸、文字图案和新奇美丽的全彩变化效果。
三、适用场所及范围LED护栏管灯适用于舞台、KTV、广告牌、立交桥、街道、河流、江湖护栏、酒店及企事业单位建筑物轮廓等大型动感景观。
也可组合成大型广告电视墙（可达1000m2以上），显示图文并茂的视频效果，距离5-10Km还能清晰可见，强有力的扩大了广告的影响力。
四、LED护栏管分类1. 内控型：灯具内置微电脑处理器，内置降压、恒流和恒压电源。
效果可选择：单段RGB七彩、假三段、假六段、真六段、真八段、真12段。
（每段相当于一个像素点，如六段72珠，每个像素就是72÷6=12粒灯珠）。
a. 单段RGB七彩效果：整体七彩渐变、跳变效果,无流水效果。
适用于一些要求不高的场所，如政府部门，企事业单位等办公楼体。
也可通过编号达到扫描流水效果。
b. 假三段、假六段效果：在单段RGB七彩的基础上改变RGB的位置，使其看上去具有三段或六段三色流水效果，具整体七彩渐变、跳变效果。
c. 真六段、真八段、真12段效果：单色、七彩、跳变、渐变、追逐、流水、灰度、同步扫描、跑马等效果，段数越多，效果越丰富。
LED护栏管基础知识
五、LED护栏管控制方式
内部控制
所谓的内部控制就是指的单片机控制。 内部控制主要由板载单片机组成，每根护栏管都是独立的单元，其控制信号都是自发自收，与其他护 栏管无关联，使用过程中，即使任何一根或几根损坏，均不会影响整体效果。护栏管出线只有一根两芯电 源线，与DMX控制方式相比少了一根四芯的信号控制线。所以安装与调试时简单方便。安装时只需公母对 接即可。但因每根护栏管变化都一样，变化单一，不够丰富，许多的视觉效果很难达到，这是最大的缺陷 之一。
按照上图所示，用2102E信号转换器、RS232标准的信号转换为RS485，每32个智慧型变色管就要用 一个中继电源，这样将其一个一个连接起来。四芯转换电线是用来传输信号，也可以用来切断电源，以避 免两个供电电源器产生冲突。
LED外控护栏管的安装步骤
第一步：先将LED护栏管安装到墙体上：在墙体上打孔，装膨胀螺钉，再装LED护栏管，用自攻螺丝 锁住；护栏管之间的距离根据客户的要求而定；一般是1CM到3CM之间。
b、六段、八段、12段、16段、32段效果：单色、七彩、跳变、渐变、追逐、流水、灰度、同步扫描、 跑马、堆积、拖尾、拉带、闭幕、全彩飘逸等效果，段数越多，效果越丰富。可组成显示屏效果，能显示 图像文字等，方便改变程序，还可直接连接电脑控制，将电脑显示的内容直接显示于护栏管屏上。 2、管材分类：D形管、圆形管、欧姆（Ω）管及其它异型管 a、D形管规格：D17x14、D18x13、D23x29、D24x18、D26x24、D30x30、D50x37、D50x50、 D50x60、D50x70、D80x60、D110x80等。 b、圆形管规格：圆30、圆32、圆50、圆60、圆70、圆80、圆110等。 c、欧姆（Ω）管（铝材支架）规格：直径50型、直径80型等。 d、异形管（铝材支架）规格：圆50、D23x29、D30x35、D50x58等。 3、外罩分类：无纹全透明、带纹（粗纹/细纹）透明、半透明、奶白、彩色管等。 a、透明管亮度最高，适合离地较高空旷场所； b、半透明次之，适用于低楼层工程； c、奶白管亮度最低，但具有梦幻七彩效果，适合近距离工程； d、外罩材质：选用抗紫外线、耐寒热极限老化、阻燃、高强度进口全新PC军工塑料（防弹玻璃材 料），通过电脑挤出拉管而成。
护栏管简介
产品规格管头直径有:D30mm、D50*50、*30mm、D80mm、圆100mm、圆110mm产品外型有圆形、半圆形、D形，方形！外壳有奶白、透明、半透明三种。
注（底部加铝槽）适用范围广泛应用于各种大厦幕墙、楼房轮框、游乐景观装饰照明、KTV、各种桥体亮化等场所。
LED数码管分类1、从控制方式上分：分为内控方式（内部有单片机，通电自动变色）和外控方式（需要外接控制器才能变色）。
2、从变化方式上分：分为固定色彩的和七彩、全彩的；固定色彩的是用来勾轮廓的，全彩的可以勾轮廓，也可以组成管屏显示文字、视频等；、从尺寸上分：有D50的、D30的，这是直径；长度基本上1米的（可以定制）4、从内部可控性上分：有1米3段的,有1米6段的，有1米8段的和1米12段、1米16段、1米32段的。
也就是1米的管子内有几段可以独立受控； 1米段数越多，做视频的效果越好。
如果密度低，或者做些追逐效果，做1米6段也就可以了。
5、从led数量上，有1米96颗灯的，有1米108,颗灯的有1米144颗灯的；灯越多效果越好。
一般做全彩的都是用1米144颗灯的。
6、从供电上分，分为高压供电(直接220V供电)和低压供电(12v供电，220v电源需要加开关电源转换)；一般选择低压供电的，比较可靠稳定，高压供电的容易烧毁。
7、按像素点分一米16段灯管就是1米的灯管有16个像素点。
一般有6段数码管、8段数码管、12段数码管、16段数码管、32段数码管等，16段的比较多。
如6段数码管一般使用在轮廓项目上。
8.LED护栏管可以做丰富的彩色，还有单色常亮，常用的单色为红.黄.兰.绿.白.暖白！工作电压内控3段和内控6段工作电压为：AC 24和AC24V两种；外控6段工作电压为：DC24V (注：外控一般用直流比较稳定一些，因为见到有用AC24V来驱动的）；外控8段、12段、16段工作电压为：DC12V；外控32段工作电压为：DC5V；功率96珠一米管的额定工率为：9W/m；108珠一米管的额定工率为：10W/m；144珠一米管的额定工率为：12W/m；工作温度-35℃～55℃颜色范围256级灰度全彩正常寿命>80,000小时防护等级IP65外形尺寸D形分为30mm×30mm*1000mm 50mm×37mm*1000mm 50mm×50mm*1000mm 80mm×60mm*1000mm 110mm*80mm*1000mm。
LED亮化工程灯具简介—LED数码管(轮廓灯、护栏管)
LED亮化工程灯具简介—LED数码管（轮廓灯、护栏管）LED数码管是将LED按一定的顺序排列在PCB线路板上面，内置控制电路，外面设有防水防尘的罩，一般用在栏杆上面，所以也叫轮廓灯、护栏管。
LED数码管主要用来勾勒建筑或是其他物体的外观，其外形酷似日光灯管，又可分为O形管和D形管(还有U形、方形、三角形等，不过不常用)，外罩一般为PC材质，能防紫外线、抗高温。
LED数码管如图所示。
LED亮化工程灯具—LED数码管常用的LED数码管直径规格一般有Ø30、Ø50、Ø80、Ø100、Ø110(mm)等，颜色一般有乳白和透明有纹两种，长度一般有500、800、1000、1200、1500(mm)等，其内置的LED灯数量一般有99只、108只、144只三种。
LED数码管具有如下特点：①LED数码管选用PVC及PC两种塑料作为套管，配合耐晒耐寒添加剂，耐候性好，耐冲击，通过特别装配处理，具有良好的防潮、防尘、防水性能，防护等级在IP65以上。
②具有最优的可控制性，作为一种固体发光灯具，它以PCB线路板为载体，可实现多样的变化，通过各种驱动IC的作用，实现数字模式控制，甚至可将LED显示屏的显示技术直接应用上去，完全有别于传统灯具的单调变化，LED轮廓灯分内控和外控两种。
③具有最优的节能性，每米耗电量仅为3～8w，因采用高效、节能的LED固体光源。
④具有色泽高雅，颜色纯正的特性。
LED是固体光源，其波长固定，亮度可调，发出的光高雅且纯正。
⑤具有长寿命。
LED拥有100 000 h的理论寿命，LED数码管作为应用产品，有不低于50 000h的工作寿命。
宸宇亮化始终坚持“专注亮化工程，坚守匠人精神”的经营理念，愿与新老朋友合作共赢，共创美好未来！点击咨询LED亮化工程。
护栏管技术参数
LED数码管按控制方法分则分为：内控和外控；区别在于是否有单独的信号接头和电源接头；信号接头一般采用五芯或四芯的（也有的厂家采用两芯的信号接头，设计原理大同小异）；电源接头则采用两芯的。
LED数码管按效果和段数分则可以分为：单段的，三段的，六段的，八段的，十二段的，十六段的，市场上还有一些二十四段的或更高段数的。
常用的还是六段，十六段居多。
所谓段，指的就是截，真六段的就可以分为六截；如果从效果上来说，可以说是像素，比如真六段108灯的，那就是18个灯珠为一个像素，或者为1段；那十六段144灯的，就是由16个像素（9灯一段）组成的。
单段LED数码管技术参数：D50*37*1000MM，透明/白PC外管，108灯/144灯；电压：220V/24V效果：整体七彩渐变，跳变效果；单段不能出流水效果；应用：适用于一些要求不高，或政府部门的办公楼体；通过编号可以达到招牌底部扫描效果。
技术参数：D50*50*1000MM，透明/白PC外管，108灯；电压： 220V效果：整体七彩渐变，跳变效果；单条流水效果；应用：适用于一些要求不高，或政府部门的办公楼体；外控真六段LED数码管技术参数：D50*50*1000MM，透明/奶白PC外管，108灯/144灯；电压：24V；效果：通过控制器可以出七彩渐变，跳变效果；流水，扫描，追逐，脱尾，开关门，全彩飘效果；应用：适用于KTV，酒店等大型商业场所楼体轮廓亮化，也适用于桥梁或公路两边护栏亮化；真六段外控LED数码管；管上可以明显分出六段，但这六段是不停变化的，不要误解了。
外控真八段LED数码管技术参数：D50*50*1000MM，透明/奶白PC外管，144灯；电压： DC12V；效果：通过控制器可以出七彩渐变，跳变效果；流水，扫描，追逐，脱尾，开关门，全彩飘效果；另可做数码招牌，可以出各类花型。
应用：适用于KTV，酒店等大型商业场所楼体轮廓亮化，LED数码管屏招牌制作；也适用于桥梁或公路两边护栏亮化等。
护栏管规格书HBT-HL-06-D5037(六段外控)
技术参数表
型号HBT-HL-06-D50*37 LED灯珠数量108珠
光通量160lm
可视角度180°
工作环境温度–40℃～＋45℃
工作环境湿度0～95%
防护等级IP68
控制方式
控制方式外控
变化效果七彩变色
输入连接端三芯公接头
输出连接端三芯母接头
电气规格
输入电压DC24V
工作电流0.6A
消耗功率10W
使用寿命≥50000小时
结构规格
光管材料聚碳酸脂（PC）外观尺寸W50*H37*L1000
PCB电路板玻纤布基覆铜板净重量0.6kg
产品图片
辉翔灯饰护栏管规格表
备注
超声波封管+打固化胶+专利防水设计堵头+新型3胶圈防水公母插
采用外部控制器可实现更丰富更复杂的动态效果
抗老化，韧性好，防撞性高，耐高温，抗溶剂力强、混色均匀，透光性好；管材颜色有透明，乳白色，半透明；。
LED护栏管基础介绍
LED护栏管基础介绍
LED 护栏管是采用优质超高亮LED 发光二极管组成，主要用于城市景观亮化作用。
LED 护栏管原理
是由红绿蓝三基色混色实现七种颜色的变化，采用输出波形的脉宽调制，
即调节LED 灯导通的占空比，在扫描速度很快的情况下,利用人眼的视觉惰性达到渐变的效果。
一根灯管通过内控芯片，能够分段变化出七种不同颜色，并产生渐变、闪变、扫描、追逐、流水等各种效果，灯管长度要按实际效果要决定长度，常规的长度为一米!抗紫外线照射，防水、防潮。
安装步骤
第一步：先将LED 护栏安装到墙体上
在墙体上打孔，装膨胀螺钉，再装LED 护栏灯，用自攻螺丝锁住;护栏灯之间的距离根据客户的要求而定;一般是1CM 到3CM 之间
第二步：检查接头上是否有防水胶圈
一般为白色或红色硅胶圈.然后将LED 护栏灯的信号线、电源线对接起来，一定要对接紧密,然后把螺母扭紧. (最好外面再打上玻璃胶或黑色胶布绕一下,这样对防水更有好处.)不要因为马虎或难扭紧而没有扭紧,造成进水,给后来维护带来不少麻烦.信号线公司采用的一般两芯的小公母插头;电源线是两芯的大公母插;
第三步：安装电源(变压器或开关电源)
根据变压器的功率以及护栏灯的功率来计算每台变压器可以带多少条护栏灯; 比如108 灯的LED 七彩护栏灯是10W/M;144 灯的LED 护栏灯是12W/M;若用。
灯光桥梁栏杆知识
灯光桥梁栏杆知识灯光桥梁栏杆是一种特殊的桥梁防护设施，具有安全防护、美化景观和节能环保等多重功能。
以下是一些关于灯光桥梁栏杆的知识点：1.安全防护：灯光桥梁栏杆的首要功能是保障行人和车辆的交通安全。
采用高强度的材料制造，具有很好的抗冲击性和耐久性，能够有效地抵御外力的影响，确保护栏的稳定性和完整性。
同时，护栏的高度和结构设计符合交通规范要求，有效地阻止行人和车辆跌落桥梁。
2.美化景观：灯光桥梁栏杆不仅在安全性能上有着出色表现，还采用了美观的设计，使得桥梁在夜间变得更加璀璨动人。
多样化的色彩和照明效果为城市的夜景增添了一抹亮色，使城市夜晚更加美丽迷人。
同时，护栏的外观设计也多种多样，可以根据桥梁的不同风格和环境需求进行个性化定制，提高了整体城市景观的品质。
3.节能环保：灯光桥梁栏杆采用高效节能的LED照明系统，能够大大减少能源的消耗和碳排放。
LED灯具寿命长，能耗低，照度高，光线均匀，具有抗震、防水等特点，不仅能够达到良好的照明效果，还能够减少维护成本和能源消耗，降低对环境的负面影响。
4.智能化特点：现代灯光桥梁栏杆普遍集成了智能化控制系统，通过传感器和控制器的联动，能够实现自动开关和亮度调节。
根据光线强度和周围环境的变化，智能系统能够自动调整照明亮度和颜色，提供最佳的照明效果，并减少能源浪费。
智能化的功能不仅提高了护栏的使用便利性，还为城市管理者提供了更加智能化的维护和监控手段。
5.应用范围和前景：灯光桥梁栏杆广泛适用于各类城市桥梁和交通枢纽，如高速公路桥梁、城市主干道桥梁等。
随着城市交通设施的不断升级和城市化进程的不断推进，灯光桥梁栏杆必将成为未来城市智慧交通的重要组成部分。
其安全性能和美观设计使其在城市景观和夜间照明方面发挥出独特的作用，提升了城市形象和居民的出行体验。
以上内容仅供参考，如需更多关于灯光桥梁栏杆的信息，可查阅相关的行业报告或咨询专业的工程师。
led护栏灯
完全251484554led护栏灯LED护栏管，LED轮廓灯，LED数码管，LED护栏屏，LED全彩数码管）led护栏灯采用优质超高亮LED发光二极管，具有耗电小(每个不到1W)、无热量、寿命长、耐冲击、可靠性高等特点。
颜色纯正、超长寿命，平均寿命达5万小时。
内置微电脑程序或外接控制器可实现流水、渐变、跳变、追逐等数种变化效果，广泛应用于桥梁、广场、地铁、旅游区、商场等作指示、照明装饰。
外型：50x37、50x50、60x50、80x60、80x60、100x80，有带铝座及不带铝座的。
外型：有圆形、半圆形、U 形、欧姆型。
外壳有奶白、透明、半透明等三种。
电压：我公司目前生产的护栏管有12V、15V、24V、110V、220V的，可根据客户要求具体订做。
产品说明：用护栏管装饰建筑物的轮廓，可以起到突出美化亮化建筑物的效果。
LED护栏管：主要原理，是由红绿蓝三基色混色实现七种颜色的变化，采用输出波形的脉宽调制，即调节LED灯导通的占空比，在扫描速度很快的情况下,利用人眼的视觉惰性达到渐变的效果。
一根灯管能够同时变化出七种不同颜色，并可产生渐变、闪变、扫描、追逐、流水等各种效果，多根灯管一起配合还可以展示图形和文字。
变化时间、变化形式可以任意控制，灯管长度可任意选择（单位：米）。
寿命长，节能环保，光色柔和，亮度高。
抗紫外线照射，防水、防潮。
全彩LED数码管应用范围:特别适合应用于广告牌背景、立交桥、河、湖护栏、建筑物轮廓等大型动感光带之中，可产生彩虹般绚丽的效果。
事实证明，它已经成为照明产品中的一只奇葩，绽放在动感都市。
LED洗墙灯大功率LED洗墙灯，LED大功率洗墙灯，线条LED投光灯，条形LED洗墙灯，线形LED大功率洗墙灯，LED大功率灯具，超薄型LED洗墙灯，DMX512大功率洗墙灯，大功率线条灯）规格：600*60*65mm，900*60*65 mm ，1000*60*65mm，1200*60*65mm颜色：256*256*256，16777216种真色彩LED光源：1W高功率LED长度：300mm 600mm 1000mm 1200mmLED数量: 9/300mm，18/600mm，27/900mm，36/1000mm，36/1200mm镜面：高透光率钢化玻璃外壳：铝合金型材LED洗墙灯使用寿命：>=80000小时控制接口：户外型超5类网线专用防水接头输入电源：350mA恒流功耗：9W/18W/27W/36W使用场所：广告牌、建筑泛光照明、网球场、停车场、体育馆及码头等.大功率LED洗墙灯超薄LED洗墙灯（55*25），LED洗墙灯，大功率线条洗墙灯，大功率LED灯具，DMX512大功率LED洗墙灯，LED大功率洗墙灯，大功率LED线条灯，大功率LED铝条灯，线型LED投光灯，大功率LED照明）外壳采用6063铝合金灯体和整体模压加工工艺，确保了良好的散热效果，有效的减少了LED使用过程中的光衰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED护栏管资料及详细介绍LED护栏管是什么?LED护栏管是由发光二极管、电子线路板、电子原器件、PC塑胶外壳、防水电源组成的一种线性的装饰灯具。
能够防水、防尘、防紫外线、耐高温、抗寒、具有环保、节能省电、使用寿命长等物理特性。
已广泛应用于桥梁、道路、楼体墙面、公园、广场、娱乐场所等地方。
护栏管的按外观分有哪些规格？有D型管和O型管之分。
D型的有：D30mm,D50mm,D80mm,D100mm。
O型的有：Φ50mm, Φ80mm, Φ100mm。
护栏管的外壳是什么材质做成的，颜色有哪几种，有哪些性能，两者外管不同之之间有何区别？是由进口PC塑料做成的，有乳白管和透明管两种，具有防水、防尘、防紫外线，耐压，耐破裂，耐高低温，耐燃，超强抗击老化的性能。
透明管光性强，透光率达95%以上，通过特殊的工艺处理，光线成条型，颜色艳丽。
乳白管透光性没有透明管的强，但混色效果好，光线柔和，可以组合多种颜色。
常规护栏管有哪些颜色变化，是以什么为单位计算?颜色有单红、黄、蓝、绿、白、七彩；通常是用一米为计算单位。
可做0.5米，也可以跟据客户的实际环境物理距离订做。
常规的一米护栏管内有多少颗LED发光管组成，它的功率是多大？工作电压是多少？单色的常规的有90颗、96颗、108颗、144颗；七彩的常规的有90颗、96颗、108颗、144颗；六段的108颗、144颗；十六段的96颗、144颗；功率在8—12W左右；工作电压有12V、24V、220V。
护栏管的防护等级是多少？工作环境在怎样的一个范围？防护等级达IP65。
安装在—40度到+75度的气温下可以正常使用。
主要应用在哪些领域？LED护栏管应用范围:特别适合应用于广告牌背景、立交桥、河、湖护栏、高档的DISCO、酒吧、夜总会、休闲会所、门头广告牌建筑物轮廓等大型动感光带之中，可产生彩虹般绚丽的效果。
用护栏管装饰建筑物的轮廓，可以起到突出美化亮化建筑物的效果。
事实证明，它已经成为照明产品中的一只奇葩，绽放在动感都市。
什么是LED全彩管，有些什么特点？均匀排布形成大面积区域可显示图形和文字，我们称为全彩管。
跟护栏管相比，有较多的程序变化。
十六段护栏管可均匀排布形成大面积区域可显示图形和文子，并可播放不同格式视文件，。
通过电脑下载FLASH、动画、文字等文件，或使用动画软件设计个性化动画，播放各种动感变色的图文效果。
全彩管有哪些规格？有D型管和O型管之分。
D型的有：D30mm,D50mm,D80mm,D100mm。
O型的有：Φ50mm, Φ80mm, Φ100mm。
全彩管的外壳颜色有哪几种？是什么材质做成的，有哪些性能？有乳白管和透明管两种，是由进口PC塑料做成的；具有防水、防尘、防紫外线，耐压，耐破裂，耐高低温，耐燃，超强抗击老化的性能。
常规全彩管有哪些颜色变化，是以什么为单位计算？有六段、十六段、三十二段；通常是用一米为计算单位。
可做0.5米，也可以跟据客户的实际环境物理距离订做。
常规的一米全彩管内有多少颗LED发光管组成，它的功率是多大？工作电压是多少？答：常规的有90颗、144颗；功率在8—12W左右；工作电压有、12V全彩管的防护等级是多少？工作环境在怎样的一个范围？防护等级达IP65。
安装在—40度到+75度的气温下可以正常使用。
七彩护栏管工作是怎样控制的，两者之间有什么区别，有哪那些程序变化效果？答：是分内控和外控两种。
所谓内控是将变化效果程序的芯片置入灯管里面，不能随意更改变化的时间和效果。
外控是将变化效果程序的芯片外置于一个控制器中，可以通过从新拿出控制器中的芯片进行编程，从而改变想要的效果。
七彩管内控和外控有什么区别？七彩护栏管外控只可以做整体渐变或整体跳变，两种程序不能同时在一起。
而内控的可以将整体渐变和整体跳变做到一起；内控的可以做220V ，24V，12V；不用控制器。
外控的必须要一个有控制系统和24V一关电源的电控箱。
什么是真六段灯管，真六段有哪些控制方式，有一些什么效果？答：真六段是通过电器原件和线路板电路相结合，将一米的灯管，能够同时显示六种不同的颜色变化。
真六段也是分内控和外控两种控制。
除了能兼容七彩护栏管的效果之外，还可以做流水、追逐，覆盖，来回跑动，分合扫描等效果，但不能显示图形和文字。
什么是十六段数码管，有哪些控制方式，有一些什么样的变化效果？答：十六段是通过电器原件和线路板电路相结合，将一米的灯管，分成十六段，我们称之为十六段灯管。
通常用来做数码管屏，也有用来做轮廓。
做轮廓通常用外控的控制系统。
做数码管屏的控制方式有脱机控制和联机控制两种。
它除了能兼容七彩护栏管、真六段数码管的程序之外，只要对其进行均匀排布形成大面积区域可显示图形和文并可播放不同格式视频文件。
通过电脑下FLASH、动画、文字等文件，或使用动画软件设计个性化动画，播放各种动感变色的图文效果。
什么叫内控？什么叫外控？两者之间有何联系？内控是将变化效果程序的芯片置入灯管里面，对每一条灯管进行编号，按照编号进行有顺序的安装，才能达到整体同步效果，不能随意更改变化的时间和效果。
外控是将变化效果程序的芯片外置于一个控制器中，可以通过从新拿出控制器中的芯片进行编程，从而改变想要的效果。
从程序变化上来说两者都能做到对方所控制的效果。
从电压上面说，内控的可以做高压和低压，但外控的只能做低压。
从性能上来说，外控的的比内控的质量稳定。
一般大的工程都会先择用外控的，而小一点的工程会用到内控的。
外控的价格比内控的价格要贵。
LED护栏管最容易出现的问题是什么，要怎样解决容易出现的问题？答：1容易出现防水问题，易进水；2灯珠之间存在有色差，电子元器件由于光的作用有暗影；3防水插头电源线的质量不好，造成电源接触不良，信号传输有问题，和雨水进入。
以上问题主要是在生产过程中我们要对材料严格把关，用一些质量好的材料之外，还需在生产过程中严格遵守每道工序生产作业标准。
以及在安装过程中正确的安装方法。
什么叫同步效果？答：两条灯管以上同时出现同一种颜色，且每一条管只有一个IC控制的我们叫它同步效果。
什么是脱机控制系统，什么是联机控制系统？做数码管屏的控制系统有那些？真六段控制器与分控、分控与分控、分控与灯管、灯管与灯管之间信号传输距离是多远？真六控制器一个可以带32个分控，一个分控可以带真六段100—120米灯管。
主控到分控的距离可达100米，分控到分控距离为50—100米，分控到灯管的距离为1米，灯管到灯管的距离为10米。
16段数码管做管屏控制器是怎样配置？一个主控置器带4台分控、一个分控有8路输出、一输出带24米16段灯管。
也就是说一个主控最多带768米16段灯管。
如果高于768米要另配主控和分控。
在做到一个工程时，用到外控数码管，需一些什么样的配制，控制系统中怎样控制的？护栏管是用一些什么材料构成的，材料之间有一些什么样的差别，不同的材料会对生产出的产品造成造成什么样的差异？在做工程时，产品怎样安装，在安装过程中应注意什么问题？LED外控护栏灯安装说明主要材料：LED护样灯；护栏灯安装卡子，防水变压器，LED护栏灯主控器，LED护栏灯分控器，辅助材料：公母插头，超五类网线，两芯电源线，自攻螺丝，膨胀螺钉等LED护栏灯安装步骤：第一步：先将LED护栏灯安装到墙体上：在墙体上打孔，装膨胀螺钉，再装LED护栏灯，用自攻螺丝锁住；护栏灯之间的距离根据客户的要求而定；一般是1CM到3CM之间。
第二步：然后将LED护栏灯的信号线、电源线对接起来，信号线一般是四芯或五芯的公母插头；电源线是两芯的公母插；第三步：安装电源（变压器或开关电源）；根据变压器的功率以及护栏灯的功率来计算每台变压器可以带多少条护栏灯；比如108灯的LED七彩护栏灯是10W/M；144灯的LED 护栏灯是12W/M；若用400W的防水变压器，则可以带108灯36M管；144灯的则带32 M管。
若变压器可以带36M管；变压器则放在第18和19条中间，接两条线出来，每边各带18条。
注：1. 变压器一般只用到80%到90%的功率；2. 不管变压器的功率再大，每边接的管最好不要超过25M；因为电源导线有功率损耗；越到后面的LED护栏灯亮度越低；第四步：LED护栏灯控制器的安装；先装分控器，直接将分控器接在LED护栏灯上；信号接信号（五芯公母插），电源接电源（两芯公母插）；然后将分控器与主控器的信号对接，如果分控与主控的距离较远时可以用超五类网线连接起来，这样信号比较好；每个分控只能带固定数量的LED数码管，一般可以带到100M；做楼体轮廓时，每一个分控带一路；具体的情况根据LED效果图安装（生产厂家会帮您算好要多少分控，每个分控带哪一路，一般会有安装图纸）。
分控与主控之间亦采用超五线网线连接；网线都是八条线的，采用公母信号插与网线对接起来，线接到分控上；不同回路的数码管之间的信号线需要断开。
第五步：通电，通信号。
将变压器全部接到一条220V主电源上，然后采用一个空气开关和时间开关；控制LED数码管（LED护栏灯）统一通电；然后将主控器上的插头插在220V的电源上。
第六步：系统调试控制器和LED数码管（LED护栏灯）通电后；可能会有部分管的程序不动，或个别管不能正常运作；将不良的LED护栏灯取下，换上后备管，直到正常运作。
注：1. 若LED数码管不能正常走程序，确认此管是否信号线有问题，请把不能运作的管换下，若恢复正常，就确认是此管问题，若不行可以换个分控试试，若无法解决安装中出现的问题请与厂家联系。
2．因为LED护栏灯为电子产品，总会有一些不良品，会出现虚焊漏焊现像；另外防水处理是个很关键的因素，建议选购产品时把握好质量；若有不良品时请退回厂家维修。
3．单色或是内控护栏灯的安装比较简单，直接接在对应的电源上就行了；这里还要提到就是内控编号LED护栏灯的安装：内控编号护栏灯的安装必须按管的顺序一个一个安装；如果不按顺序安装最后会出现整体不同步现像。
4．LED护栏灯，LED护栏灯一般要安装在楼体上，安装成本比较高，具有一定的危险性；如果有坏管了，需要吊人或架手脚架上去拆换；所以建议选购优质的产品，减少维护成本。
护栏管有那些常见问题一：最常见，最严重的问题是LED护栏管进水造成的问题，比如说：进水造成灯管不亮或一个回路不亮。
（严重的，灯管报废）二：虚焊造成的回路不亮（就是一米管里面有几颗LED不亮，一般是三个灯）也常见。
三：死泡，LED质量不行造成单颗LED不亮。
发生这种故障现象,原因有几种: (只亮灯不变色)1 主控器有故障2 分控板有故障3 有死灯护栏管4 护栏管的输入或输出信号线有问题。
