电动车控制器整图
电动车控制器接线原理图
无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。
电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
电动车无刷控制器电路图[高清]

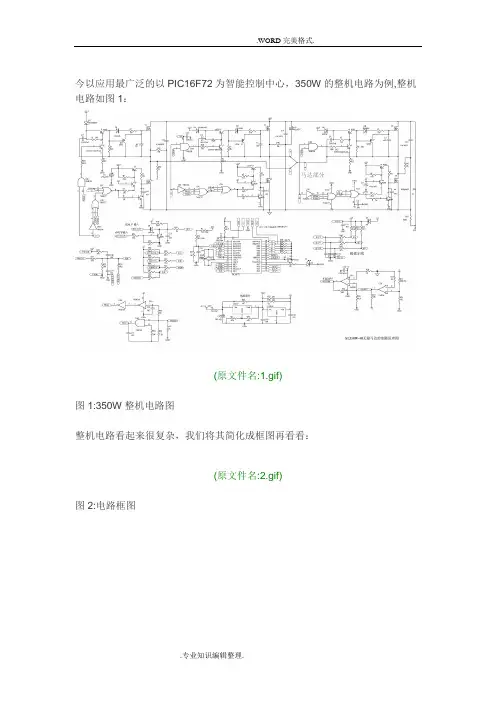

![电动车无刷控制器电路图[高清]](https://img.taocdn.com/s3/m/f4134a0b5acfa1c7aa00ccd7.png)
今以应用最广泛的以PIC16F72为智能控制中心，350W的整机电路为例,整机电路如图1：(原文件名:1.gif)图1:350W整机电路图整机电路看起来很复杂，我们将其简化成框图再看看：(原文件名:2.gif)图2:电路框图电路大体上可以分成五部分：一、电源稳压，供应部分；二、信号输入与预处理部分；三、智能信号处理，控制部分；四、驱动控制信号预处理部分；五、功率驱动开关部分。
下面我们先来看看此电路最核心的部分：PIC16F72组成的单片机智能处理、控制部分，因为其他电路都是为其服务或被其控制，弄清楚这部分，其它电路就比较容易明白。
(原文件名:3.gif)图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源：该单片机有28个引脚，去掉电源、复位、振荡器等，共有22个可复用的IO口，其中第13脚是CCP1输出口，可输出最大分辨率达10BIT的可调PWM信号，另有AN0-AN4共5路AD模数转换输入口，可提供检测外部电路的电压，一个外部中断输入脚，可处理突发事件。
内部软件资源我们在软件部分讲解，这里并不需要很关心。
各引脚应用如下：1：MCLR复位/烧写高压输入两用口2：模拟量输入口：放大后的电流信号输入口，单片机将此信号进行A-D转换后经过运算来控制PWM的输出，使电流不致过大而烧毁功率管。
正常运转时电压应在0-1.5V左右3：模拟量输入口：电源电压经分压后的输入口，单片机将此信号进行A-D转换后判断电池电压是否过低，如果低则切断输出以保护电池，避免电池因过放电而损坏。
正常时电压应在3V以上4：模拟量输入口：线性霍尔组成的手柄调速电压输入口，单片机根据此电压高低来控制输出给电机的总功率，从而达到调整速度的目的。
5：模拟/数字量输入口：刹车信号电压输入口。
可以使用AD转换器判断，或根据电平高低判断，平时该脚为高电平，当有刹车信号输入时，该脚变成低电平，单片机收到该信号后切断给电机的供电，以减少不必要的损耗。
电动车无刷控制器电路图(高清)
今以应用最广泛的以PIC16F72为智能控制中心，350W的整机电路为例，整机电路如图1 :（原文件名：1.gif）图1:350W 整机电路图整机电路看起来很复杂，我们将其简化成框图再看看:（原文件名：2.gif）图2:电路框图种旌用制肌抽输扎 ©卫再想罟输入电路大体上可以分成五部分：一、 电源稳压，供应部分；二、 信号输入与预处理部分；三、 智能信号处理，控制部分；四、 驱动控制信号预处理部分；五、 功率驱动开关部分。
下面我们先来看看此电路最核心的部分： PIC16F72组成的单片机智能处理、控 制部分，因为其他电路都是为其服务或被其控制， 弄清楚这部分，其它电路就比 较容易明白。
唯丿；机冲沖I「心 7\ 电從放嵐部井 『朕世述*扎剧喉输入PtC'l4FT2（原文件名：3.gif ）图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源：该单片机有28个引脚，去掉电 源、复位、振荡器等，共有22个可复用的IO 口，其中第13脚是CCP1输出口， 可输出最大分辨率达10BIT 的可调PWM 信号，另有AN0-AN4共5路AD 模数 转换输入口，可提供检测外部电路的电压，一个外部中断输入脚，可处理突发事 件。
内部软件资源我们在软件部分讲解，这里并不需要很关心。
各引脚应用如下：I : MCLR 复位/烧写高压输入两用口2:模拟量输入口：放大后的电流信号输入口，单片机将此信号进行 A-D 转换后 经过运算来控制PWM 的输出，使电流不致过大而烧毁功率管。
正常运转时电压 应在0-1.5V 左右 3:模拟量输入口：电源电压经分压后的输入口，单片机将此信号进行 A-D 转换 后判断电池电压是否过低，如果低则切断输出以保护电池，避免电池因过放电而 损坏。
正常时电压应在3V 以上4 :模拟量输入口：线性霍尔组成的手柄调速电压输入口，单片机根据此电压高 低来控制输出给电机的总功率，从而达到调整速度的目的。
电动车控制器原理图解
电动车控制器原理图解单片机PICl6F72是目前电瓶车控制器主流控制芯片，配合2只74HC27(3输入或非门电路)；1只74HC04D(反相器)；1只74HC08D(双输入与门)和一片LM358(双运放)，组成一款比较典型的无刷电瓶车控制器，具有60°和120°驱动模式自动切换功能，其基本组成框图见图l。
实物测绘原理图见图2(图中数据除注明外，均为开锁停车状态数据)。
一、电路简介与自检开通电门锁，48V电瓶直流电经电门锁线输入到控制器，一路经R3、R13、R4等送入U6的③脚作电瓶欠压检测用，另一路送入U13、U14、U15输出+15V和+5V给IC和末级驱动供电。
单片机PICl6F72的⑨、⑩脚外接16MHz晶体，①脚外接R13、C25组成复位电路，电门锁开锁，单片机得电工作后即进入初始化自检状态，它主要检测：1．由R3、R73、R4、R11、C2l等组成的电池欠压检测电路(典型值U6的③脚输入3.8V)。
2．由R5、R6、U1等组成的末级电流检测和过流保护电路(正常值Ul的⑦脚输出0V，①脚输出约3.6V)。
3．转把复位信号(正常值U6的⑥脚输入约0.8V的低电平)。
4．刹车复位信号(正常值U6的⑦脚输入4.8V高电平)。
5．电机霍尔元件检测到的无刷电机相位信号(正常时至少有一根霍尔线输入为4.1V，其他为0V)。
自检后的状态由LED2显示结果，以下是参照值(具体显示与单片机的程序设计有关)。
闪l停l--自检正常通过闪2停l--欠压闪3停l--LM358故障闪4停1--电机霍尔信号故障闪5停l--下管故障闪6停l--上管故障闪7停1--过流保护闪8停l--刹车保护闪9停1--手把地线断开闪10停1--手把信号和手把电源线短路闪l停11--上电时手把信号未复位若自检正常通过，当转动转把时，U6根据转把输出电压的大小，将相应脉冲宽度的载波信号与三路驱动上下管的换相导通信号混合，从而达到控制无刷电机速度的目的，不同的速度对应不同的电机电流，同时行驶速度与电机换相频率成正比。
电动车控制器
控制电路主要包括以下几部分：控制芯片及其驱动系统、AD采样系统、功率模块及其驱动系统、硬件保护系 统、位置检测系统、母线支撑电容等。
谢谢观看
功率主回路采用三相逆变全桥，其中主功率开关器件为IGBT。在大电流、高频开关状态下，从电解电容到功 率开关模块的杂散电感对功率回路的能耗、模块上的尖峰电压影响较大，因而采用层叠式母线基板使电路的杂散 电感尽可能小，以适应控制系统低电压、大电流工作的特点。
失效原因
失效原因
电动自行车有很多不起眼，但是很重要的小部件而电ቤተ መጻሕፍቲ ባይዱ自行车控制器就是其中之一。别看控制器不起眼，但 是你的电动自行车的启动、进退、停止可全靠它了。那么是那些原因能导致电动车控制器的失效呢？
1、功率器件损坏； 功率器件的损坏，一般有以下几种可能：电机损坏引起的；功率器本身的质量差或选用等级不够引起的；器 件安装或振动松动引起的；电机过载引起的；功率器件驱动电路损坏或参数设计不合理引起的。 2、控制器内部供电电源损坏； 控制器内部电源的损坏，一般有以下几种可能：控制器内部电路短路；外围控制部件短路；外部引线短路。 3、控制器工作时断时续； 控制器工作起来时断时续，一般有以下几种可能：器件本身在高温或低温环境下参数漂移；控制器总体设计 功耗大导致某些器件局部温度过高而使器件本身进入保护状态；接触不良。 4、连接线磨损及接插件不良或脱落引起控制信号丢失。
第一步，功能定义和离线仿真。首先根据应用需要明确控制器应该具有的功能，为硬件设计提供基础；然后 基础Matlab建立整个控制系统的仿真模型，并进行离线仿真，运用软件仿真的方法设计和验证控制策略。
电动车控制器接线原理图
电动车控制器接线原理图————————————————————————————————作者：————————————————————————————————日期：2无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。
电动车控制器接线原理图
无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。
电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
电动车控制器接线原理图
无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗如果转动就是转把线你的转把黑线断了。
电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
电动车控制器原理图解
电动车控制器原理图解电动车控制器原理图解单片机PICl6F72是目前电瓶车控制器主流控制芯片，配合2只74HC27(3输入或非门电路)；1只74HC04D(反相器)；1只74HC08D(双输入与门)和一片LM358(双运放)，组成一款比较典型的无刷电瓶车控制器，具有60°和120°驱动模式自动切换功能，其基本组成框图见图l。
实物测绘原理图见图2(图中数据除注明外，均为开锁停车状态数据)。
一、电路简介与自检开通电门锁，48V电瓶直流电经电门锁线输入到控制器，一路经R3、R13、R4等送入U6的③脚作电瓶欠压检测用，另一路送入U13、U14、U15输出+15V和+5V给IC和末级驱动供电。
单片机PICl6F72的⑨、⑩脚外接16MHz晶体，①脚外接R13、C25组成复位电路，电门锁开锁，单片机得电工作后即进入初始化自检状态，它主要检测：1．由R3、R73、R4、R11、C2l等组成的电池欠压检测电路(典型值U6的③脚输入3.8V)。
2．由R5、R6、U1等组成的末级电流检测和过流保护电路(正常值Ul的⑦脚输出0V，①脚输出约3.6V)。
3．转把复位信号(正常值U6的⑥脚输入约0.8V的低电平)。
4．刹车复位信号(正常值U6的⑦脚输入4.8V高电平)。
5．电机霍尔元件检测到的无刷电机相位信号(正常时至少有一根霍尔线输入为4.1V，其他为0V)。
自检后的状态由LED2显示结果，以下是参照值(具体显示与单片机的程序设计有关)。
闪l停l--自检正常通过闪2停l--欠压闪3停l--LM358故障闪4停1--电机霍尔信号故障闪5停l--下管故障闪6停l--上管故障闪7停1--过流保护闪8停l--刹车保护闪9停1--手把地线断开闪10停1--手把信号和手把电源线短路闪l停11--上电时手把信号未复位若自检正常通过，当转动转把时，U6根据转把输出电压的大小，将相应脉冲宽度的载波信号与三路驱动上下管的换相导通信号混合，从而达到控制无刷电机速度的目的，不同的速度对应不同的电机电流，同时行驶速度与电机换相频率成正比。
电动车无刷控制器电路图(高清)
今以应用最广泛的以PIC16F72为智能控制中心，350W的整机电路为例,整机电路如图1：(原文件名:1.gif)图1:350W整机电路图整机电路看起来很复杂，我们将其简化成框图再看看：(原文件名:2.gif)图2:电路框图电路大体上可以分成五部分：一、电源稳压，供应部分；二、信号输入与预处理部分；三、智能信号处理，控制部分；四、驱动控制信号预处理部分；五、功率驱动开关部分。
下面我们先来看看此电路最核心的部分：PIC16F72组成的单片机智能处理、控制部分，因为其他电路都是为其服务或被其控制，弄清楚这部分，其它电路就比较容易明白。
(原文件名:3.gif)图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源：该单片机有28个引脚，去掉电源、复位、振荡器等，共有22个可复用的IO口，其中第13脚是CCP1输出口，可输出最大分辨率达10BIT的可调PWM信号，另有AN0-AN4共5路AD模数转换输入口，可提供检测外部电路的电压，一个外部中断输入脚，可处理突发事件。
内部软件资源我们在软件部分讲解，这里并不需要很关心。
各引脚应用如下：1：MCLR复位/烧写高压输入两用口2：模拟量输入口：放大后的电流信号输入口，单片机将此信号进行A-D转换后经过运算来控制PWM的输出，使电流不致过大而烧毁功率管。
正常运转时电压应在0-1.5V左右3：模拟量输入口：电源电压经分压后的输入口，单片机将此信号进行A-D转换后判断电池电压是否过低，如果低则切断输出以保护电池，避免电池因过放电而损坏。
正常时电压应在3V以上4：模拟量输入口：线性霍尔组成的手柄调速电压输入口，单片机根据此电压高低来控制输出给电机的总功率，从而达到调整速度的目的。
5：模拟/数字量输入口：刹车信号电压输入口。
可以使用AD转换器判断，或根据电平高低判断，平时该脚为高电平，当有刹车信号输入时，该脚变成低电平，单片机收到该信号后切断给电机的供电，以减少不必要的损耗。
电动车控制器接线原理图
无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。
电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
电动车无刷控制器电路图(高清)
今以应用最广泛的以PIC16F72为智能控制中心，350W的整机电路为例,整机电路如图1：(原文件名:1.gif)图1:350W整机电路图整机电路看起来很复杂，我们将其简化成框图再看看：(原文件名:2.gif)图2:电路框图电路大体上可以分成五部分：一、电源稳压，供应部分；二、信号输入与预处理部分；三、智能信号处理，控制部分；四、驱动控制信号预处理部分；五、功率驱动开关部分。
下面我们先来看看此电路最核心的部分：PIC16F72组成的单片机智能处理、控制部分，因为其他电路都是为其服务或被其控制，弄清楚这部分，其它电路就比较容易明白。
(原文件名:3.gif)图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源：该单片机有28个引脚，去掉电源、复位、振荡器等，共有22个可复用的IO口，其中第13脚是CCP1输出口，可输出最大分辨率达10BIT的可调PWM信号，另有AN0-AN4共5路AD模数转换输入口，可提供检测外部电路的电压，一个外部中断输入脚，可处理突发事件。
内部软件资源我们在软件部分讲解，这里并不需要很关心。
各引脚应用如下：1：MCLR复位/烧写高压输入两用口2：模拟量输入口：放大后的电流信号输入口，单片机将此信号进行A-D转换后经过运算来控制PWM的输出，使电流不致过大而烧毁功率管。
正常运转时电压应在0-1.5V左右3：模拟量输入口：电源电压经分压后的输入口，单片机将此信号进行A-D转换后判断电池电压是否过低，如果低则切断输出以保护电池，避免电池因过放电而损坏。
正常时电压应在3V以上4：模拟量输入口：线性霍尔组成的手柄调速电压输入口，单片机根据此电压高低来控制输出给电机的总功率，从而达到调整速度的目的。
5：模拟/数字量输入口：刹车信号电压输入口。
可以使用AD转换器判断，或根据电平高低判断，平时该脚为高电平，当有刹车信号输入时，该脚变成低电平，单片机收到该信号后切断给电机的供电，以减少不必要的损耗。
电动车控制器接线原理图
无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗如果转动就是转把线你的转把黑线断了。
电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
电动车控制器原理图
电动车控制器原理图因控制器批次及功能不同，主板颜色有分多种，具体以实物为主！本图均为随机实物拍照，供大家参考！以下为几款控制器外接引线插头及说明，插头所标字母及详细功能请对照宝贝描述里面的相关注释。
购买后安装时，请对照以下图片进行引线查对！A组：控制工作电源线：常见多为三根，一根粗黑是主负极，一根粗红是主正极。
还有一根稍微细一点点的是钥匙控制线。
B组线：电机主线包供电驱动线，三根粗线C组线：电机霍尔线，主要负责电机与控制器的信号沟通D组线：转把调速线。
主要负责电机速度的调整E组线：自学习线，又称自识别线。
F组线：刹车线，又称刹车断电线。
G组线附加功能线，多为两根线，通过一个按钮，或者拨动的开关进行对功能的启闭控制，常见的有巡航定速功能，变速提速功能，高中低速循环变档功能，倒车功能等。
具体确切功能以所选择的控制器类型默认功能或买家的要求为准。
H组线脚踏脉冲助力1：1此线主要用在带脚蹬的自行车款电动车，电摩款无法使用。
J组线速度仪表线（非电量或状态）K组线刹车断电线（高电平刹车线），一般使用率较少L组对插线36V48V手动电压选择线M组线：七排线或称松正七排线N组线高中低速显示线。
P组线一款双模控制器的自动巡航选择线无刷控制器只是对功能接而不是对型号接车子型号和控制器型号没有用只要根据自己需要的功能进行选择安装和接线其实很简单请看下面简图下图是常见普通车子的前车头电路！仔细分析可见与控制器无关名称：全智能最强无刷电机控制器（只要是无刷电机电动车就可以用）（注意参数：6管！350W 17A±1A）(350W可以完全代替0-350W之间的控制器）(17A±1A可以完全代替0-17A之间的控制器）（真正决定实际功率和电流取决与电机）（外壳尺寸大概：10.5*7*3.3厘米）(如果算上固定加长的铁片总长13厘米）（默认附属功能：1：1助力，高、低电平刹车、速度仪表、欠压保护、过流保护、堵转保护、防飞车保护,买家在选购过程中如无特别要求添加的功能，一律默认配置发货！谢谢合作！)特别注意：由于电机与控制器的搭配组合效率是共同因素，所以有时候同样一个控制器在不同的电机上速度不可能一摸一样。
无刷电动车控制器接线方法(配图)
无刷电动车控制器接线方法(配图)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March无刷电动车控制器接线方法（配图）——程国锦2345无刷电动车控制器接线说明 1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W 3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线 4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为 B 细蓝色线为 C 5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车） 6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入 7．仪表（转速）：细紫色线 8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项 1、在接线前先切断电源，按接线图所示连接各根导线； 2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。
65、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。
6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。
电动车控制器原理图解
电动车控制器原理图解单片机PICl6F72是目前电瓶车控制器主流控制芯片，配合2只74HC27(3输入或非门电路)；1只74HC04D(反相器)；1只74HC08D(双输入与门)和一片LM358(双运放)，组成一款比较典型的无刷电瓶车控制器，具有60°和120°驱动模式自动切换功能，其基本组成框图见图l。
实物测绘原理图见图2(图中数据除注明外，均为开锁停车状态数据)。
一、电路简介与自检开通电门锁，48V电瓶直流电经电门锁线输入到控制器，一路经R3、R13、R4等送入U6的③脚作电瓶欠压检测用，另一路送入U13、U14、U15输出+15V和+5V给IC和末级驱动供电。
单片机PICl6F72的⑨、⑩脚外接16MHz晶体，①脚外接R13、C25组成复位电路，电门锁开锁，单片机得电工作后即进入初始化自检状态，它主要检测：1．由R3、R73、R4、R11、C2l等组成的电池欠压检测电路(典型值U6的③脚输入3.8V)。
2．由R5、R6、U1等组成的末级电流检测和过流保护电路(正常值Ul的⑦脚输出0V，①脚输出约3.6V)。
3．转把复位信号(正常值U6的⑥脚输入约0.8V的低电平)。
4．刹车复位信号(正常值U6的⑦脚输入4.8V高电平)。
5．电机霍尔元件检测到的无刷电机相位信号(正常时至少有一根霍尔线输入为4.1V，其他为0V)。
自检后的状态由LED2显示结果，以下是参照值(具体显示与单片机的程序设计有关)。
闪l停l--自检正常通过闪2停l--欠压闪3停l--LM358故障闪4停1--电机霍尔信号故障闪5停l--下管故障闪6停l--上管故障闪7停1--过流保护闪8停l--刹车保护闪9停1--手把地线断开闪10停1--手把信号和手把电源线短路闪l停11--上电时手把信号未复位若自检正常通过，当转动转把时，U6根据转把输出电压的大小，将相应脉冲宽度的载波信号与三路驱动上下管的换相导通信号混合，从而达到控制无刷电机速度的目的，不同的速度对应不同的电机电流，同时行驶速度与电机换相频率成正比。
电动车控制器zk3610
电动车控制器zk3610操纵器名称代表型号电路结构功率管数骑行模式功能描述普通有刷ZK3610A 简单1—2 单一“电动”骑行功能欠压、限流/过流智能ZKC3610E 简单1—2 “助力”“电动”“定速”欠压、限流/过流、故障自检/显示欠压、限流/过流普通无刷WZK3610A 复杂 6 单一“电动”骑行功能智能无刷 WZKC3610E 复杂 6 “助力”“电动”“定速”欠压、限流、电机堵转保护、缺相保护、故障自检/显示（二）典型模块电路结构与通用参数各类操纵器的特点不一样，其内部的工作原理也不一样，下面分别介绍各类操纵器的结构与典型的电路图。
1、有刷操纵器的模块电路与电路典型的有刷操纵器的原理框图如下，其中：（1）内部稳压电源用以提供操纵器内部电子元件的工作电压。
（2）PWM芯片根据转把的输入电压，输出相应脉冲宽度的方波给MOS管驱动电路。
（3）MOS管驱动电路将PWM信号整形提供给MOS管。
（4）MPS管是大电流开关元件，其导通时间与关闭时间，受PWM信号的操纵。
（5）欠压保护电路在电池电压降低到操纵器设定值下列时，停止PWM芯片信号的输出，以保护电池不至于在低电压情况下放电。
（6）限流保护（或者过流保护）电路是对操纵器输出的最大电流进行限制，以保持电池、操纵器、电机等不可能出现同意范围以上的大电流。
PWM：是Pules Width Modulation的缩写，意思是脉冲宽度调制。
是直流调压或者直流调速中能量利用率较高的一种方式。
普通有刷操纵器的代表型号是ZK3610A，其典型电路图如下：标称项目使用参考额定电压匹配使用贮电压额定电流同意长时间放电的最大电流欠压保护电池电压在保护数值以电机供电限流/过流保护同意短时间放电的最大电流使用温度操纵器内部元器件能正常工作的温度范围转把信号能够正常调速的转把信号电压数值刹车信号刹车时，闸把信号的高低电位维修时，应根据电动车实际使用的环境（如温度等），与匹配的要求（如电池电压、转把信号、闸把信号、电机功率等参数），选择合适的操纵器。
