输电网与配电网的接线
电力系统接线方式
电力系统运行接线方式电力系统运行接线方式就是调度部门制定的发电厂、变电所、换流站和输配电线路之间的连接方式。
1一次回路接线种类变电站一次回路接线是指输电线路进入变电站之后，所有电力设备（变压器及进出线开关等）的相互连接方式。
其接线方案有：线路变压器组，桥形接线，单母线，单母线分段，双母线，双母线分段，环网供电等。
1）线路变压器组变电站只有一路进线与一台变压器，而且再无发展的情况下采用线路变压器组接线。
2）桥形接线有两路进线、两台变压器，而且再没有发展的情况下，采用桥形接线。
针对变压器，联络断路器在两个进线断路器之内为内桥接线，联络断路器在两个进线断路器之外为外桥接线。
3）单母线变电站进出线较多时，采用单母线，有两路进线时，一般一路供电、一路备用（不同时供电），二者可设备用电源互自投，多路出线均由一段母线引出。
4）单母线分段有两路以上进线，多路出线时，选用单母线分段，两路进线分别接到两段母线上，两段母线用母联开关连接起来。
出线分别接到两段母线上。
单母线分段运行方式比较多。
一般为一路主供，一路备用（不合闸），母联合上，当主供断电时，备用合上，主供、备用与母联互锁。
备用电源容量较小时，备用电源合上后，要断开一些出线。
这是比较常用的一种运行方式。
对于特别重要的负荷，两路进线均为主供，母联开关断开，当一路进线断电时，母联合上，来电后断开母联再合上进线开关。
单母线分段也有利于变电站内部检修，检修时可以停掉一段母线，如果是单母线不分段，检修时就要全站停电，利用旁路母线可以不停电，旁路母线只用于电力系统变电站。
5）双母线双母线主要用于发电厂及大型变电站，每路线路都由一个断路器经过两个隔离开关分别接到两条母线上，这样在母线检修时，就可以利用隔离开关将线路倒在一条件母线上。
双母线也有分段与不分段两种，双母线分段再加旁路断路器，接线方式复杂，但检修就非常方便了，停电范围可减少。
2 母线接线1）接线方式a)单母线。
单母线、单母线分段、单母线加旁路和单母线分段加旁路。
配网接线方式

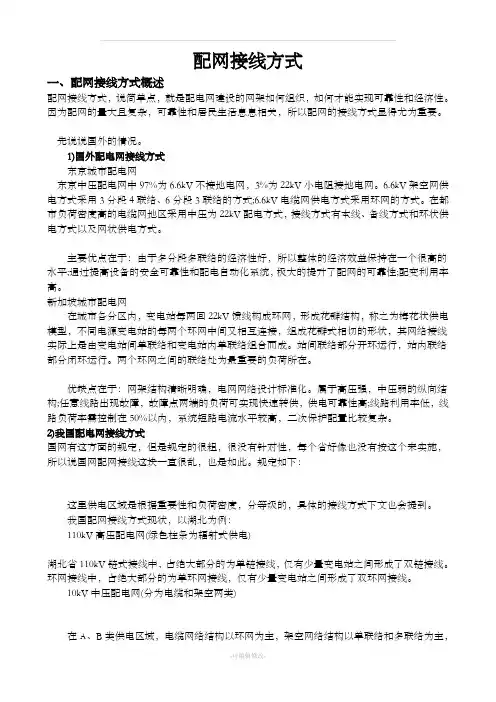

配网接线方式一、配网接线方式概述配网接线方式，说简单点，就是配电网建设的网架如何组织，如何才能实现可靠性和经济性。
因为配网的量大且复杂，可靠性和居民生活息息相关，所以配网的接线方式显得尤为重要。
先说说国外的情况。
1)国外配电网接线方式东京城市配电网东京中压配电网中97%为6.6kV不接地电网，3%为22kV小电阻接地电网。
6.6kV架空网供电方式采用3分段4联络、6分段3联络的方式;6.6kV电缆网供电方式采用环网的方式。
在都市负荷密度高的电缆网地区采用中压为22kV配电方式，接线方式有本线、备线方式和环状供电方式以及网状供电方式。
主要优点在于：由于多分段多联络的经济性好，所以整体的经济效益保持在一个很高的水平;通过提高设备的安全可靠性和配电自动化系统，极大的提升了配网的可靠性;配变利用率高。
新加坡城市配电网在城市各分区内，变电站每两回22kV馈线构成环网，形成花瓣结构，称之为梅花状供电模型，不同电源变电站的每两个环网中间又相互连接，组成花瓣式相切的形状，其网络接线实际上是由变电站间单联络和变电站内单联络组合而成。
站间联络部分开环运行，站内联络部分闭环运行。
两个环网之间的联络处为最重要的负荷所在。
优缺点在于：网架结构清晰明确，电网网络设计标准化。
属于高压强，中压弱的纵向结构;任意线路出现故障，故障点两端的负荷可实现快速转供，供电可靠性高;线路利用率低，线路负荷率需控制在50%以内，系统短路电流水平较高，二次保护配置比较复杂。
2)我国配电网接线方式国网有这方面的规定，但是规定的很粗，很没有针对性，每个省好像也没有按这个来实施，所以说国网配网接线这块一直很乱，也是如此。
规定如下：这里供电区域是根据重要性和负荷密度，分等级的，具体的接线方式下文也会提到。
我国配网接线方式现状，以湖北为例：110kV高压配电网(绿色柱条为辐射式供电)湖北省110kV链式接线中，占绝大部分的为单链接线，仅有少量变电站之间形成了双链接线。
讲解配网接线方式
讲解配网接线方式配网偏于实践，而配网接线方式，个人认为是配网理论层面的精华。
国网这块也远远谈不上有固定成熟的成果，所以也是总结一些自己工程或者专题里的东西，仅作参考，应该是目前诸多资料里讲的比较少的。
一、配网接线方式概述配网接线方式，说简单点，就是配电网建设的网架如何组织，如何才能实现可靠性和经济性。
因为配网的量大且复杂，可靠性和居民生活息息相关，所以配网的接线方式显得尤为重要。
先说说国外的情况。
1）国外配电网接线方式•东京城市配电网东京中压配电网中97%为6.6kV不接地电网，3%为22kV小电阻接地电网。
6.6kV架空网供电方式采用3分段4联络、6分段3联络的方式；6.6kV电缆网供电方式采用环网的方式。
在都市负荷密度高的电缆网地区采用中压为22kV配电方式，接线方式有本线、备线方式和环状供电方式以及网状供电方式。
主要优点在于：由于多分段多联络的经济性好，所以整体的经济效益保持在一个很高的水平；通过提高设备的安全可靠性和配电自动化系统，极大的提升了配网的可靠性；配变利用率高。
•新加坡城市配电网在城市各分区内，变电站每两回22kV馈线构成环网，形成花瓣结构，称之为梅花状供电模型，不同电源变电站的每两个环网中间又相互连接，组成花瓣式相切的形状，其网络接线实际上是由变电站间单联络和变电站内单联络组合而成。
站间联络部分开环运行，站内联络部分闭环运行。
两个环网之间的联络处为最重要的负荷所在。
优缺点在于：网架结构清晰明确，电网网络设计标准化。
属于高压强，中压弱的纵向结构；任意线路出现故障，故障点两端的负荷可实现快速转供，供电可靠性高；线路利用率低，线路负荷率需控制在50%以内，系统短路电流水平较高，二次保护配置比较复杂。
2）我国配电网接线方式国网有这方面的规定，但是规定的很粗，很没有针对性，每个省好像也没有按这个来实施，所以说国网配网接线这块一直很乱，也是如此。
规定如下：这里供电区域是根据重要性和负荷密度，分等级的，具体的接线方式下文也会提到。
适用于城区保供电的配网接线方式
ｌ
４ 方案比较
对准专线方案和变电所专线的可行陛、经济性做 比较。
４ ． １ 可 行性 比较
准专线方案适用于满足 “ Ａ Ｌ１ ”准则的网架结构。
■蓑 村 雹 蠢 化２ 。 １ ７ 年 第 ０ ２ 期 总 第 ３ ５ ７ 期
新设＾ 站
一
－
－
一
一
一
一
・
・
－
一
－
・
一
一
・
一
况下 ，使保电用户获得等同于专线的可靠性。其改造思路 ，
Ｉ 构进行改造 ，最后通过改变运行方式使用户进线的形式和可
同时新设环网柜出线带保护 ，也能够最大限度避免保 电用户
是针对用户所在的环网中，利用现有满足 “ Ⅳ ～ １ ”的 网架结 故障导致的相互影响 。
Ｉ靠 程 度 达 到 接 近 专 线 的 要 求 。 ， ｌ 以 标 准 的 双 环 网 为 例 。 如 图１ 所 示， 这 是 一 个公 用 全 ｌ电 缆 环 网， 其 中 环 网 柜１ 至 环 网 柜５ 代 表５ 个 公 用 环 网 柜， １分 别 包 含 若 干条 馈 线 。 用 户Ａ 是 环 Ｎ ￣ － 个 承 担 保电 任 务
期 网架规 划 ，会 导致 重 复改 造的 问题 ，经济性 欠 佳 。
变电所专线的方案在涉及多用户的改接时 ，只适用于 认 ， 原本满足“ Ⅳ ＿ １ ” 标 准的环网依然能够满足“ ＾ 『 ＿ １ ” 的要求。 有以上结论做保证 ，准专线在保 电时段时 ，把开环点 设在新设环网柜于原有环网柜之间，如 图 ２ 所示 ，形成变电 所出线—新设环网柜一用户的一条供电路径 ，在该供电路径 中没有其他非保电馈线，因此其供电可靠性接近干变电所专 当一个环 网中有两个及以上的保电用户时，同样可以
供配电系统的接线

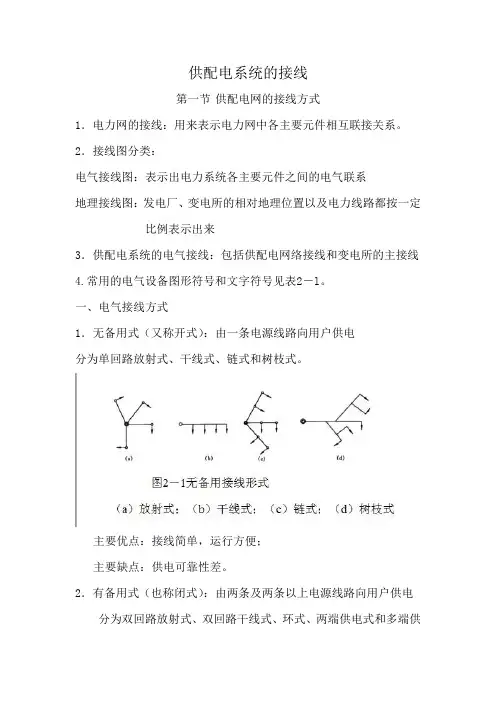

供配电系统的接线第一节供配电网的接线方式1．电力网的接线：用来表示电力网中各主要元件相互联接关系。
2．接线图分类：电气接线图：表示出电力系统各主要元件之间的电气联系地理接线图：发电厂、变电所的相对地理位置以及电力线路都按一定比例表示出来3．供配电系统的电气接线：包括供配电网络接线和变电所的主接线4.常用的电气设备图形符号和文字符号见表2－l。
一、电气接线方式1．无备用式（又称开式）：由一条电源线路向用户供电分为单回路放射式、干线式、链式和树枝式。
主要优点：接线简单，运行方便；主要缺点：供电可靠性差。
2．有备用式（也称闭式）：由两条及两条以上电源线路向用户供电分为双回路放射式、双回路干线式、环式、两端供电式和多端供电式，分别如图2－2所示。
特点:供电可靠性高，适用于对I类负荷供电。
二、配电网接线方式中、低压配电网：接线方式应符合N—1原则（即一回线故障不会造成对用户停电）的可靠性要求。
城市电力网一般采用有备用的接线方式，而且往往根据负荷的大小、分布以及对供电可靠性的不同要求，选取几种方式相结合的混合接线型式，并按电压等级220／60（110）／10kV布局成“强／弱／强”的接线形式。
<一>高压配电网的接线方式1．包括110kV、60kV和35kV的线路和变电所。
2．由于可靠性要求很高，故一般用有备用的接线。
3．采用架空线路时，为两回路；采用电缆线路时可分多回路。
为避免双回路同时故障而使变电所全停，应尽可能在双侧有电源。
运行时两侧电源不并列。
<二>中压配电网的接线方式1.组成：10kV线路、配电所、开闭所、箱式配电所、杆架变压器等2.主要的接线方式：放射式、普通环式、拉手环式、双路放射式、双路拉手环式等五种。
⑴放射式架空线路的放射式结构见图2－6；电缆线路为多回路平行线式，如图2－7所示。
特点：结构简单，投资较小，维护方便⑵普通环式只有一个电源，中压变电站停电，则用户停电。
a.架空线路的普通环式在同一个中压变电站的供电范围内，不同线路的末端或中部连接起来构成环式网络，见图2－8。
配电网的接线方式

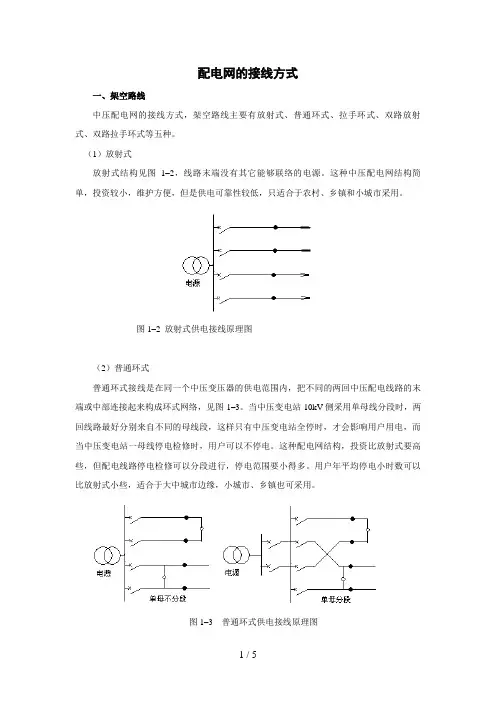

配电网的接线方式一、架空路线中压配电网的接线方式，架空路线主要有放射式、普通环式、拉手环式、双路放射式、双路拉手环式等五种。
（1）放射式放射式结构见图1–2，线路末端没有其它能够联络的电源。
这种中压配电网结构简单，投资较小，维护方便，但是供电可靠性较低，只适合于农村、乡镇和小城市采用。
图1–2 放射式供电接线原理图（2）普通环式普通环式接线是在同一个中压变压器的供电范围内，把不同的两回中压配电线路的末端或中部连接起来构成环式网络，见图1–3。
当中压变电站10kV侧采用单母线分段时，两回线路最好分别来自不同的母线段，这样只有中压变电站全停时，才会影响用户用电，而当中压变电站一母线停电检修时，用户可以不停电。
这种配电网结构，投资比放射式要高些，但配电线路停电检修可以分段进行，停电范围要小得多。
用户年平均停电小时数可以比放射式小些，适合于大中城市边缘，小城市、乡镇也可采用。
图1–3 普通环式供电接线原理图（3）拉手环式拉手环式的结构见图1–4。
它与放射式的不同点在于每个中压变电站的一回主干线都和另一中压变电站的一回主干线接通，形成一个两端都有电源、环式设计、开式运行的主干线，任何一端都可以供给全线负荷。
主干线上由若干分段点（一般是安装油浸、真空、产气、吹气等各种形式的开关）形成的各个分段中的任何一个分段停电时，都可以不影响其它各分段的停电。
因此，配电线路停电检修时，可以分段进行，缩小停电范围，缩短停电时间；中压变电站全停电时，配电线路可以全部改由另一端电源供电，不影响用户用电。
这种接线方式配电线路本身的投资并不一定比普通环式更高，但中压变电站的备用容量要适当增加，以负担其它中压变电站的负荷。
实际经验证明，不管配电网的接线形式如何，一般情况下，中压变电站主变压器都需要留有30%的裕度，而这30%的裕度对拉手环式接线也已够用。
当然，推荐的裕度要更高些，是40%。
拉手环式接线有两种运行方式，一种是各回主干线都在中间断开，由两端分别供电，如图1–4（a）所示。
配电系统概论、接线方式、主要设备及有源配电网
配电网二次系统主要包括
继电保护系统 控制系统 配电网自动化系统
01 第一节 配电网概论
继电保护系统：其作用是在配电网中的电力元件（如线路、
配电变压器等）发生故障或出现异常运行状态时，向相关的 断路器发出跳闸命令或者发出警告信号，切除故障元件或消 除异常运行状态，以保证配电网安全运行。
控制系统：主要指电压无功和电能质量控制系统。利用有
配电系统概论
目录
第一节 配电网概论 第二节 配电网接线方式 第三节 配电网主要设备 第四节 有源配电网 第五节 总结
01 第一节 配电网概论
一、配电网概念
配电网是指从输电网（或本地区发电厂）接受电力，就 地或逐级向各类用户供给和配送电能的电力网。 配电网设施（又称配电元件）主要包括变电站、开闭所、 配电所（室）、配电线路、断路器、负荷开关、配电变 压器等。 配电网与配电网二次系统（包括保护、控制与自动化以 及计量设备等）组成的整体系统称为配电系统，习惯上 称为供电系统。
01 第一节 配电网概论
二、配电网分类
• 根据电压等级
• 根据配电线路 • 根据所在地域
或服务对象
高压配电网 中压配电网 低压配电网 架空配电网 电缆配电网 架空线与电缆混合配电网 城市配电网
农村配电网
01 第一节 配电网概论
图1-1 电力系统各级电压网络划分示意图
在图1-1中标出了输电网与配电网划分示意，二者之间的分 界点是超高压/高压变电站的低压侧母线，而配电网与用户 的分界点是用户进线处。
02 第二节 配电网接线方式
2. 电缆网络接线方式 电缆线路故障率低、供电可靠性高、不占用空间、不影响环境美观，
广泛用于城市配电网中。 （1）单环网
01 第一节 配电网概论
供配电线路的接线方式
供配电线路的接线方式摘要电力线路是企业供配电系统的重要组成部分，其主要任务是输送和分配电能。
多回电力线路构成了供配电网络系统，网络的结构可以用供配电线路的接线方式来描述。
企业供配电线路的基本接线方式可分为放射式、树干式和环形接线。
由于高压线路（＞1 kV）与低压线路（＜1 kV）接线方式的特点不同，文章按高压和低压供配电线路的接线方式分别进行分析。
关键词供配电线路；接线方式；浅析1高压配电线路的接线方式1.1放射式接线其特点是：一回高压配电线路只向一个地点送电，各回高压配电线路之间没有共线，接受电能的一方多为车间变电所或高压电动机等高压电气设备。
其优点是：各回高压配电线路之间相对独立，互不影响，因此供电可靠性较高。
即一回高压配电线路因故障而停电时，其他各回高压配电线路仍然正常供电。
其缺点是：每一个受电单元需配置一回高压配电线路及一个高压开关柜，从而增加了投资。
1.2树干式接线其特点是：各受电单元容量不是很大，位置相对集中，距电源端相对较远，共用一回高压配电线路送点。
高压配电线路上各段输送的功率是不同的。
电源首段干线WL1输送全部功率，可选用截面大的导线。
电源末段干线WL3输送的功率最少，可选用截面小的导线。
若后面几段线路不长，为便于备料，整回高压配电线路也可选用截面相同的导线。
高压树干式接线的优点是；减少了配电线路及其安装费用，节约了有色金属，从而节省了投资。
其缺点是：各支线所接负荷全部都由一回干线供电，当干线发生故障或检修时，停电范围大，因此供电可靠性较低。
可见，高压树干式接线的优缺点正好与高压放射式接线相反。
为提高树干式接线的供电可靠性，可采用双干线供电的接线方式。
1.3环形接线环形接线的特点是：任何一个受电单元高压母线都设置了两端电源进线，环形接线上的受电单元采用的这种高压开关柜被称为环网柜。
可见，环形接线实质上等效于两端供电的树干式接线方式。
高压环形接线正常运行时，绝大多数采用“开环”运行方式。
输电网与配电网的接线
主讲人：陈 涛 何自强
制作人： 陈 远
电力网络接线的设计
输电网的接线 配电网的接线
输电网的接线
输电网接线的基本要求 输电网的接线方式
输电网接线的基本要求
应考虑电源发展配套，与下一级电压网络相 协调，适应各地区电力负荷的增长，并与电 源和负荷的变化有一定的适应能力。
有较大的抗事故干扰能力，满足电力系统安 全稳定的要求，当发生任何单一的故障时， 仍能保持系统稳定，同时不损失负荷，并不 至使其他元件超过事故过负荷，能防止发生 灾难性的大面积停电事故
配电网应结构简单，有利于继电保护设 置简单可靠，有利于实现调度自动化和 配电自动化。
配电网能有效地限制网内短路电流，最 大短路电流都在相应电压等级电器设备 的允许值之内，配电网建设或改造方案 的综合投资、运行费用经济合理。
配电网的接线方式
放射式 结构见下图，线路末端没有其它能够 的电源。这种中压配电网结构简单，投 资较小，维护方便，但是供电可靠性较 低，只适合于农村、乡镇和小城市采用。
配电网的基本要求
当技术经济比较合理时，高压变电所之 间的中压配电网应有合理的联络容量， 正常时开环运行，异常时能转移负荷。
配电网无功补偿应根据就地平衡和便于 调整电压的原则进行配置，可采用集中 补偿与分散补偿相结合并以分散补偿为 主的方式。
ห้องสมุดไป่ตู้
配电网的基本要求
配电网接线应标准化，要操作安全、运 行灵活，维护方便。
适应各种运行方式下的潮流变化，潮流流向 合理，电压质量符合标准，调度灵活。
输电网接线的基本要求
结构简明、层次清晰，电源与负荷之间按照 “分层分区”的原则平衡配置，无功功率也 按分区就地平衡。
过电压水平和短路电流水平不超过允许值 要考虑调度自动化、通信、安全自动、继电
电力系统的接线方式
向双母线左右任何方向扩建，均不影响两组 母线的电源和负荷的自由分配，也不会造成原 有回路停电。
40
一组主母线运 行，另一组主母 线备用时，当工 作母线检修时的
倒闸操作顺序
28
单母线带旁路适用范围：出线回路数较多的110kV及以上系统
W2 带
旁 路
QS2
母
QF
旁路母线
线
的
QS1
W1
单
母 线
正常运行时， QF2和QS3断开，
工作母线
接
旁母不用。
线
电源侧
29
l1
检
修
QS3
出
线
l1
QF1
的
断
路
器
QF1
电源侧
W2
QS2 QF
QS1
W1
当与旁母相连 的任一出线断路器 检修时，不中断该 回路供电。
非固定联接的两组主母线同时运行
l1
l2
l3
l4
W2 W1
QF
G1
G2
37
母联断开的两组主母线同时运行
W2 W1
QF
QFC断开，两组母线同时运行.
QFC处于热备用状态。 此时相当于分裂为两部分， 各向系统输送功率。
常用于系统最大运行方式时，限制短路电流。
38
优点：
可靠性和灵活性大大提 高。
W1 W2
QF
①母联断路器QF继电保护整定时间为零 ②合母联断路器QF向Ⅱ母充电 ③依次合与Ⅱ母相连的母线隔离开关 ④依次断开与Ⅰ母相连的母线隔离开关 ⑤断开母联及两侧的隔离开关
d2 供配电系统的接线
第二章第二章供配电系统的接线§准备性知识电力网的接线：地理接线图力线路的长度都按一定比例表示出来§2-1 供配电网的接线方式一、电气接线方式electrical wiring pattern二、配电网接线方式wiring patterns of power distribution network1、无备用式（又称开式）由一条电源线路向用户供电分为单回路放射式、干线式、链式和树枝式。
优点：接线简单，运行方便；缺点：供电可靠性差2、有备用式（也称闭式）由两条及两条以上电源线路向用户供电。
供电式和多端供电式供电可靠性高类负荷供电配电网接线方式二、配电网接线方式1 、高压配电网的接线方式包括两侧电源分段的高压配电网电缆线路的双T接线三侧电源的三T接线2 、中压配电网的接线方式放射式特点：结构简单，投资较小，维护方便放射式供电接线图多回路平行供电接线原理图普通环式架空线路的普通环式特点：配电线路可分段检修，停电范围较小电缆线路的普通环式单一电源供电缆插头组成的“П”接进口设备，便于电缆分段。
拉手环式架空线路拉手环式线路可分段检修。
中间断开式；末端断开式电缆拉手环式但故障停电时，人工倒闸会影响用户用电。
双线放射式一个电源，两回线路供电，即常说的双只有在这个中压变电站全停时，用户才会停电。
双线拉手环式两端有电源，双路供电的某些重要用户已采用这种接线供电3 、低压配电网的接线方式低压配电网:指电压等级1kV以下的自配电变压器低压放射式一台配电变压器一组低压熔断器 所有的低压配电线路都由一组低压熔断器控制且配电变压器容量不超过50kV一台配电变压器多组低压熔断器接线方式特点：停电面积小，可靠性高；熔断器的保护灵敏度高。
电缆配电网放射式所的放射式。
双回路放射有低压开闭所的低压供电示意图普通环式一般用于住宅楼群区。
拉手环式供电可靠性大大高于单电源的普通环式。
格式要求：每个配电变压器周围的其他配电变压器的电源应来自不同中压变电站或同一中压变电站不同母线段的中压配供电可靠性高。
第二章 电力系统的接线方式
NCEPU 电气学院
2.2
发电厂, 发电厂,变电所主变压器选择
主变容量确定 1. 具有发电机电压母线接线的主变容量确 . 定 2.变电所主变容量确定 . 3.联络变压器容量确定 . 4.单元接线的主变容量确定 .
NCEPU 电气学院
2.2
单元接线的主变容量确定
单元接线时, 单元接线时,变压器容量应按发电机的额定 容量扣除本机组的厂用负荷后,留有10%的 容量扣除本机组的厂用负荷后,留有 的 裕度来确定 采用扩大单元接线时,应尽可能采用分裂绕 采用扩大单元接线时, 组变压器, 组变压器,其容量亦应按单元接线的计算原 则算出的两台机容量之和来确定
NCEPU 电气学院
2.2 连接两种升高电压的联络变压器 容量的确定
联络变压器容量应能满足两种电压网络在各种不 同运行方式下, 同运行方式下 ,网络间的有功功率和无功功率交 换 两络变压器容量一般不应小于接在两种电压木线 上最大一台机组的容量, 上最大一台机组的容量 ,以保证最大一台机组故 障或检修时, 障或检修时, 通过联络变压器来满足本册负荷的 要求 联络变压器为了布置和引线方便, 联络变压器为了布置和引线方便 ,在中性点接地 方式允许条件下,以选自藕变压器为宜 方式允许条件下,
NCEPU 电气学院
2.4
短路电流的限制
短路是电力系统中经常发生的故障; 短路是电力系统中经常发生的故障 ; 短路电 流直接影响电气的安全, 危害主接线的运行. 流直接影响电气的安全 , 危害主接线的运行 . 当大容量发电厂采用有母线的主接线方式时, 当大容量发电厂采用有母线的主接线方式时 , 短路电流经常可达几万安或者几十万安, 短路电流经常可达几万安或者几十万安 , 为 使电器能承受短路电流的冲击, 使电器能承受短路电流的冲击 , 往往需选用 加大容量的电器( 即重型电器) 加大投资, 加大容量的电器 ( 即重型电器 ) , 加大投资 , 大开断电流的高压电器制造困难. 大开断电流的高压电器制造困难. 为能合理选择轻型电器, 为能合理选择轻型电器 , 在主接线设计时可 采用限制短路电流的方法. 采用限制短路电流的方法. NCEPU
输电网与配电网的接线课件
人工智能算法
采用遗传算法、粒子群算法等智能优 化算法，对复杂的输电网和配电网进 行全局搜索，寻找最优解。
混合优化方法
结合数学优化方法和人工智能算法， 发挥各自优势，提高优化效果。
启发式优化方法
根据实际经验和专家知识，设计出符 合实际情况的优化方法，适用于特定 问题。
优化案例分析
某地区输电网与配电网的 接线优化
配电网定义与特点
定义
配电网是电力系统中的中低压交流输 电网络，主要负责将电能从输电网或 地区发电厂分配到各个用户。
特点
配电网具有电压等级低、输送容量小、 线路走廊利用率低、输送距离短、运 行方式相对固定等特点。
输电网与配电网的关联
输电网是配电网的电源支撑， 为配电网提供可靠的电能来源。
输电网和配电网共同构成了电 力系统的骨架格的操作规程和安全管理制度， 确保输电网与配电网的接线安全可靠。
加强员工安全培训，提高员工的安全 意识和操作技能。
定期进行设备检查和维护，及时发现 和消除安全隐患。
可靠性评估
对输电网与配电网的接线进行可 靠性评估，分析潜在的风险和薄
弱环节。
建立完善的故障预警和应急响应 机制，及时处理故障，减少停电
详细描述
树干式接线采用一个总电源，通过一条输电线路将电能输送到用户端，再通过分支线路向下一级用户 供电。具有结构简单、投资少、运行维护方便等优点。适用于负荷密度较高、可靠性要求不高的场合。
环网式接线
总结词
一种复杂的接线方式，电源从变电所引出，沿环形线路向用户供电，通过开关设备实现 电能的分配和切换。
时间。
定期对输电网与配电网的接线进 行可靠性评估，并根据评估结果
进行优化和改进。
提高可靠性的措施
供配电技术课件——供配电网的接线方式
且配电变压器容量不超过50kV•A或100kV•A时。
一台配电变压器多组低压熔断器 接线方式
• 一路低压配电线路采用一组低压熔断器 • 特点：停电面积小，可靠性高；熔断器的保护
灵敏度高。
电缆配电网放射式
• 有单回路放射式、双回路放射式、带低压开闭 所的放射式。
• 常用的电气设备图形符号和文字符号
地理接线图
• 发电厂、变电所的相对地理位置以及电 力线路都按一定比例表示出来
§2-1 供配电网的接线方式
一、电气接线方式 electrical wiring pattern
二、配电网接线方式 wiring patterns of power distribution system
电缆多回路平行供电接线
普通环式
只有一个电源时，中压变电站停电，则用户停电。 1、架空线路的普通环式 2、电缆线路的普通环式
架空线路的普通环式
• 在同一个中压变电站的供电范围内，不同线路 的末端或中部连接起来构成环式网络
• 当主接线采用单母线分段时，两回线路最好分
别来自不同的母线。
电缆线路的普通环式
• 线路可分段检பைடு நூலகம்。
中间断开式； 末端断开式
电缆拉手环式
• 它比普通环式多了一侧电源。 • 某一中压变电所停电时，用户不受影响。
双线放射式
• 一端供电，两回线路，即常说的双“T”接。 • 任何一回线路事故或检修停电时，都可由另一回线路
供电。 • 只有在这个中压变电站全停时，用户才会停电。
双线拉手环式
• 单一电源供电，由电缆本身构成环式 。
• 注意：每个用户入口都要装设由负荷开关或电 缆插头组成的“П” 接进口接线，以保 证在某一段电缆故 障时，把它的两端
配电网接线模式概述(PPT76页)
2 配电网接线模式
2 不同母线出线的环式接线模式
图6-b 大型开闭所供电模式
3 双电源双辐射接线（电缆） 10kV配电网接线模式分析
华北电力大学
一般地，对于N分段N联络配电网，每条馈线只需要留有对侧线路负荷的1/N作为备用容量就可满足N-1准则要求，因此N分段N联络配
电网的最大利用率可达到[N/(N+1)]%.
单电源线辐射接线的优点就是比较经济，配电线路和高压开 关柜数量少、投资小，新增负荷也比较方便。但其缺点也很 明显，主要是故障影响范围较大，供电可靠性较差。当线路 故障时，部分线路段或全线将停电；当电源故障时，将导致 整条线路停电。
对于这种简单的接线模式，由于不存在线路故障后的负荷转 移，可以不考虑线路的备用容量，即每条出线（主干线）均 可以满载运行。
page12
一般地，对于N分段N联络配电网，每条馈线 只需要留有对侧线路负荷的1/N作为备用容量 就可满足N-1准则要求，因此N分段N联络配电 网的最大利用率可达到[N/(N+1)]%. 显然，“ 手拉手”环状网可看做是N分段N联络配电网 当N=1时的特例。
page13
10kV配电网接线模式分析
page9
110.4kV分配段联电络网接线接模线式 模式分析
1.4 分段联络接线模式
线路 母线
联络1
2分段2联络
联络2
page10
分段联络接线模式
线路 母线
联络1 联络2
3分段3联络
联络3
page11
这两分种段接两线联络模接式线，模式通过在干线上加装分段断路器把每条线路分 段，并且每一分段都有联络线与其他线路相连接，当任何一 段出现故障时，均不影响另一段正常供电，这样使每条线路 的故障范围缩小，提高可靠性。
