11项目十一时间继电器控制的星三角换接降压启动电路二

合集下载

三种电动机降压启动控制线路，星三角接线图简化详解

三种电动机降压启动控制线路，星三角接线图简化详解电动机全压起动是一种简单、经济、可靠的起动方法。

但是，全压起动时，起动电流可以达到额定电流的4到8倍，当电动机容量大于10kW时，过大的起动电流会对电网产生很大的冲击，所以一般采用降压起动。

降压起动是指起动时降低加在电动机定子绕组上的电压，起动后再将电压恢复到额定值正常运行。

电动机的起动转矩与加在定子上的电压的平方成正比，降压起动会使起动转矩大大降低，因此降压起动只适用于空载和轻载起动的场合。

三相异步电动机的降压起动控制电路，设计思想一般是按时间原则控制起动过程，即实现起动到正常运行的自动切换。

时间控制电路是通过时间继电器触点的延时动作实现的。

时间继电器的整定时间一般是降压后电动机的转速从零开始升高到额定转速所需要的时间。

降压起动方式的三种方式：一、定子串电阻的降压起动控制线路定子串电阻的降压起动控制线路两个交流接触器:KM1用于电动机串接电阻降压控制，KM2用于电动机接全压控制一个时间继电器:KT采用的是通电延时型时间继电器线路的控制过程：合上开关QS，按下起动按钮SB1，KM1线圈通电，使得KM1主触头闭合，定子串电阻R起动，KM1的辅助触头同时闭合并自锁，电机持续运行。

时间继电器KT同时通电，延时一段时间后，KT常开触点闭合， KM2的线圈通电，使得KM2主触点短接电阻，M全压运行。

KM2的辅助常开触点闭合并自锁，M连续运行。

KM2辅助常闭触点断开，使得KM1线圈断电， KT线圈断电。

优点：不受电动机接线形式的限制,设备简单、经济,因电阻在电路中有分压作用，使绕组电压降低，从而减小了起动电流。

待电动机转速接近额定转速时，再将串接电阻短接，使电动机在额定电压下正常运行。

缺点：串接电阻有能量损失，电压降低以后，起动转矩与电压的平方成比例的减小。

定子电路串接的电阻R改成自耦变压器，就是自耦变压器降压起动的控制电路。

电动机起动电流的限制是靠自耦变压器降压来实现的。

PLC控制用时间继电器实现星—三角降压启动

实训
图所示就是电动机星—三角降压启动控制的电路原理。根据电路图的工作原理，设计 PLC控制程序，进行实际安装接线、调试、演示。
时间继电器星—三角降压启动控制电路原理
第1步（理一理）理解电路的工作原理。第2步（分一分）分配PLC I/O口。第3步（画一画）绘制PLC外接线图。第4步（动一动）设计梯形图程序。第5步（调一调）下载程序并调试。第6步（接一接）实物接线。第7步（展一展）演示程序功能。第8步（评一评）自评、互评、教师评。第9步（写一写）书写实训报告。
拓展1 电动机直接启动与降压启动相关概述
对于容量较小的电动机，加在电动机定子绕组上的电压为电动机额定电压，属于全压启动，也称直接启动。直接启动的优点是电气设备少、线路简单、维修量较小。通常规定：电源容量在180kVA以上，电动机容量在7kW以下的三相异步电动机可采用直接启动。
对于容量较大的电动机需采用降压启动。降压启动是指利用启动设备将电压适当降低后加到电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定值正常运转。降压启动需要在空载或轻载下启动。常见的降压启动方法有：定子绕组串接电阻降压启动；自耦变压器降压启动；星—三角降压启动；延边合上转换开关QS，启动。
停止时按下SB2按钮即可。

《星三角降压启动控制线路》教案[1]

《△降压启动限制线路》教案少倍？2、干脆启动可能会造成哪些问题？怎样解决？3,常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压复原到额定电压正常运转。

△降压启动的含义：是指电动机启动时，把定子绕组接成丫形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

四、新课讲一、理论学问（5分钟）授（共70分钟）（10【任务一】电动机定子绕组Y、△接法如何实现?电动机定子绕组Y、△接法接线盒内部接线图【任务二】电动机定子绕组丫、△接法时，其绕组上的电（■点）示范：电动机在△、Y接法时接线盒内的接线和出线图8T电动机接妓播∙）Yb）曜Si△形授法压和电流有什么区分？电动机启动时接成Y 形,加在每相定子绕组上的启动电压只有△接法的金，启动电流为△接法的g,启动转矩也只有△接法的;。

所以这种降压启动方法，只适用于轻栽或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采纳这种降压启动方法。

分析电路原理，总结线路优点时间继电器自动限制的△降压扇动线路原理图该线路由三个接触器、•个热继电器、•个时间继电器和两个按钮组成。

接触器做引入电源用，接触器和，.分别作Y 形降压启动用和△运行用，时间继电器用作限制Y 形降乐启动时间和完成△自幼切换。

1是启动按钮，2是停止按钮，1作主电路的短路爱护，2作限制电路的短路爱护，作(105m)(30【任务三】时间继电器自动限制△降压启动限制线路过载爱护。

划一K1线路的工作原理如下：降压启动：先合上电源开关。

自桢触头巧合自银主烛关闭合>∙线圈和电一f 、上触头闭合-三→电动机M 按成Y 形降乐总动→Y 联钺帆头分幅对A 联缺M 的一找速―时.如气束»常体般头分断一→Y 常开触头分断——►Y 畿屈失电―一Y 主触头分断.解除Y 形连谖1.AY 联锁期头闭合一►A 线圈和电→Λ或钺舷头分断—I_►对联锁—>浅Iel 失电一►常用触头发时闭合→A 主旭央闭合 ------------------ ►电动机M 接成△全压运行停止时，按下2即可。

星形--三角形(Y-△)降压启动控制线路的安装

1．项目与外界的信息交换。项目作为一个开放系统，它与外界有大量的信息交换。
2．项目内部的信息交换，即项目实施过程中项目组织者因进行沟通而产生的大量的信息。
return
二、项目中的信息
(一)信息的种类： 1，项目基本状况的信息。 2．现场实际工程信息， 3．各种指令、决策方面的信息。 4．其它信息。
to
1．工作流。 2．物流。 3．资金流。 4．信息流。
一、项目中的信息流
这四种流动过程之间相互联系，相互依赖又相互影响，共同构成了项目实施和管理的总过程。
在这四种流动过程中，信息流将项目的工作流、物流、资金流，将各个管理职能、项目组织，将项目与环境结合在一起。它不仅反映，而且控制，指挥着其他三种流。项目中的信息流包括两个最主要的信息交换过程：
KMΔ
··· W2
V2
U2
KMY
···
FR
SB2
SB1 KMΔ
· · · KT
KT KMY
· · KM
KMY
· · KM · · KMY KMΔ
KMY辅助常闭触头断开联锁
L1 L L
2 3 QS
KMY线圈得电
按动启动按钮SB1
KT线圈得电
KMY辅助常开触头闭合 KM线圈得电
自锁
KM常开辅助触头闭合
2. 根据控制线路的要求选择时间继电器的延时方式(通电延时或断电延时)。同时，还必须考虑线路对瞬时动作触头的要求。
3. 根据控制线路电压选择时间继电器吸引线圈的电压。
(5)安装与使用
1. 时间继电器应按说明书规定的方向安装。无论是通电延时型还是断电延时型，都必须使继电器在断电后，释放时衔铁的运动方向垂直向下，其倾斜度不得超过5°。

星三角降压启动电路图

• 软启动器是一种可以实现电动机平滑启动的装置，可以减小启动过程中的机械冲击和电流冲击
• 采用星三角降压启动电路，可以进一步提高软启动器的启动性能，延长电动机和电气元件的使用寿命
04
星三角降压启动电路的故障诊断与处理
星三角降压启动电路的常见故障及原因
• 星三角降压启动电路的常见故障主要包括接触器故障、变压器故障、电抗器故障等
• 星三角降压启动电路通过时间继电器或速度继电器来控制接触器的切换，实现自动启动和停止
星三角降压启动电路的性能特点
• 星三角降压启动电路具有降压启动、软启动、节能等优点 • 降压启动：启动过程中，电动机电压逐渐升高，启动电流减小，对电网冲击小 • 软启动：启动过程中，电动机转速逐渐增加，避免了启动时的机械冲击和电流冲击 • 节能：由于采用了降压启动，电动机在启动过程中的能耗降低，提高了系统的运行效率
• 启动控制：通过时间继电器或速度继电器来控制接触器的切换，实现电动机的降压启动
• 运行控制：当电动机启动到一定转速后，接触器切换至三角形连接方式，电动机全速运行
• 停止控制：通过断路器来控制电路的通断，实现电动机的停止
星三角降压启动电路在变频器控制中的应用
• 星三角降压启动电路在变频器控制中的应用主要是为了解决变频器启动电流过大的问题
• 控制方式的确定：应根据生产工艺要求和使用环境来选择手动控制、自动控制或远程控制等控制方式
星三角降压启动电路的应用场合
• 星三角降压启动电路广泛应用于各种类型的电动机启动，如异步电动机、同步电动机、直流电动机等
• 异步电动机：广泛应用于风机、水泵、压缩机等机械设备 • 同步电动机：广泛应用于大型机械设备、数控机床等场合 • 直流电动机：广泛应用于电动汽车、家用电器等场合

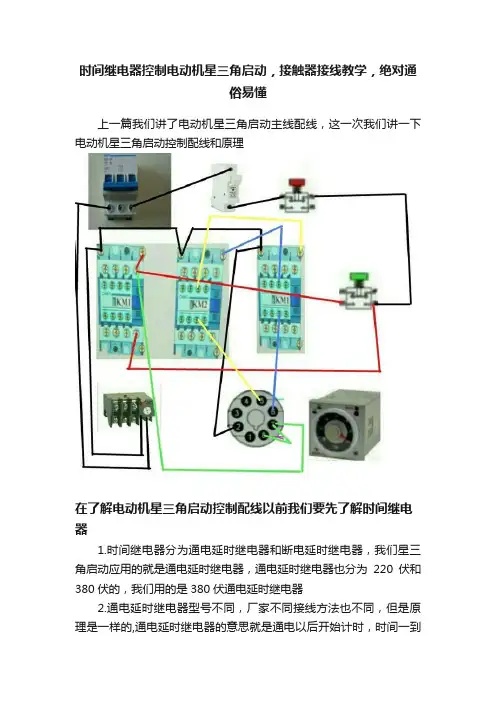

时间继电器控制电动机星三角启动，接触器接线教学，绝对通俗易懂

时间继电器控制电动机星三角启动，接触器接线教学，绝对通俗易懂上一篇我们讲了电动机星三角启动主线配线，这一次我们讲一下电动机星三角启动控制配线和原理在了解电动机星三角启动控制配线以前我们要先了解时间继电器1.时间继电器分为通电延时继电器和断电延时继电器，我们星三角启动应用的就是通电延时继电器，通电延时继电器也分为220伏和380伏的，我们用的是380伏通电延时继电器2.通电延时继电器型号不同，厂家不同接线方法也不同，但是原理是一样的,通电延时继电器的意思就是通电以后开始计时，时间一到通电延时继电器的常闭触点变为常开触点，常开触点变为常闭触点3.从上图我们可以看到一个88的数字，这里就是调节通电后延时时间，比如我们调到20秒，通电延时继电器就会在通电20秒后，通电延时继电器的常闭就会变为常开，常开就会变为常闭，所以这个功能就是调节延时时间4.还有的是通过旋转按钮调节时间，但是道理都是一样的，都是调节延时时间的作用5.380伏延时继电器一般会有8个接触点，两个接触点是通电延时继电器的电压，也就是说是电源，另外还有6个接触点分为了两组跳转，如下图：6.从上图我们可以看到2和7是时间继电器的电源，1,3,4是一组跳转接触点，8.5.6是另一组跳转接触点，意思就是通电后继电器开始延时，这时1和3是常闭点，1和4是常开点，8和5是常闭点，8和6是常开点，等通电延时继电器延时时间到了以后，1和3就会断开，1和4开始闭合，下一组跳转点同理，我们可以把他理解为一个开关，很好理解吧7.时间继电器平时不启动时只有一根电源是长待带电的，另一根通电就会开始延时，2是长带电，7是通电后开始延时，很好理解吧，7通电以后还要给1和8的电源，这样才能联通两组跳转点也就是开关，如上图，在电动机星三角启动中我们只需要一组跳转点就可以了，不同的时间继电器接线触点也不一样，我们要看下时间继电器的侧面有线路图，要看一下，那个触点是电源触点，那个是跳转触点，哪个是常闭和常开触点才能根据需要接线，品牌不同但是原理是一样的了解了通电延时继电器以后我们开始配置星三角启动控制线路1.星三角启动控制配线星三角启动的原理就是让电动机先星形启动，电动机启动起来以后开始变为三角运转，这些内容和星三角启动主线配线，上一篇文章我已经讲过了，这里就不多说了，不知道的可以看一下我的上一篇文章，再看这篇文章一看就会了，下图是星三角启动主线配线图：2.从上图我们可以看到第一个接触器和第三个接触器同时启动就是星形启动，这时第二个接触器是关闭状态，等电动机启动开以后，我们关闭第三个接触器，启动第一个和第二个接触器电动机就开始三角运转，这些原理上篇文章有详细讲解你们可以看一下，下图是电动机星三角启动控制配线图：3.从上图我们可以看到A相电源给了热继电器，然后从热继电器到了第一个接触器线圈电源A1处，上方三个接触器线圈A1触点串联，然后第三个接触器A1触点又到了时间继电器的电源2处，这时也就是说三个接触器和时间继电器都有个一个长带电的触点，只要另一个电源触点有电就会启动很好理解吧（A1和A2接触器线圈电源，电源有电接触器就会启动）4.C相火线到了熔断器，又到了停止按钮常闭触点，从常闭点出来又到了启动按钮常开触点，启动按钮常开触点上线又到了第一个接触器辅助触头常开触点的下端，也就是长带电的，启动按钮常开出口到了第一个接触器的辅助触头上端，上端又和第一个接触器线圈A2联通，也和时间继电器另一个电源触点7联通5.时间继电器的电源触点又和时间继电器跳转触点8联通，常闭触点5通过第二个接触器常闭触点和第三个接触器线圈A2联通，时间继电器常开触点6通过第三个接触器常闭触点和第二个接触器线圈A2联通接线就完成了，下面我们说下原理星三角启动接触器启动原理1,这时我们按下启动按钮，电源到了第一个接触器的线圈A2处，接触器开始吸合，辅助触头上下联通，辅助触头下方是长带电吸合以后辅助触头下方开始给接触器线圈2送电，启动按钮松开以后，第一个接触器就形成了自锁，同时时间继电器也通了电，时间继电器开始延时这时5是常闭触点，所以电源就到了第三个接触器的线圈A2处，第三个接触器也开始吸合，也就是第一个接触器和第三个接触器同时吸合，电动机开始星形启动2.通电延时时间继电器定的时间到了以后，常闭变成了常开，第三个接触器线圈断电，接触器也就关闭了，时间继电器常开也变为了常闭，所以6是常闭点，电源就到了第二个接触器线圈A2处，所以第二个接触器开始吸合，第一个接触器一直是自锁状态，所以第一个接触器和第二个接触器同时运转，这时电动机就变为了三角启动状态3.我们按下停止按钮，所有接触器和时间继电器断电停止运转，这就是星三角启动接触器控制的原理，意思也就是说我们按下启动按钮第一个接触器形成自锁，第二个接触器和第三个接触器是通过通电延时时间继电器的常开和常闭来控制，很好理解吧4.第二个接触器和第三个接触器互串一下常闭触点就是要做一下联锁，预防时间继电器损坏以后第二个接触器和第三个接触器同时启动出现事故，互串一下常闭触点接触器吸合常闭就会变为常开，这样就不会出现第二个和第三个接触器同时启动的情况，减少事故的发生5.星三角启动主线配线和星形启动还有三角运转的原理这篇文章没有讲解，上篇文章有详细讲解，有需要的可以去看看，我会一直通俗讲解，只要你们按照我写的文章顺序去看，你们都能学会6.我的第一篇写的是接触器的自锁原理，第二篇是接触器互锁控制电动机的正反转原理，第三篇讲的是接触器异地控制的原理，还有上篇星三角启动的主线配线，星形启动，三角运转原理等等，只要你们把这些文章看一遍小白也能学会这些原理，谢谢大家，喜欢请加关注哦。

星形三角形降压启动电路图及原理

星形三角形降压启动电路图及原理星形三角形降压启动电路是一种常见的电路设计，它可以实现电机的起动和降压功能。

在实际工程中，这种电路被广泛应用于各种电机的启动和控制系统中。

本文将对星形三角形降压启动电路的电路图及原理进行详细介绍，希望对相关领域的工程师和技术人员有所帮助。

首先，我们来看一下星形三角形降压启动电路的基本原理。

在电机启动时，为了避免电机启动时的冲击电流对电网和设备造成影响，需要采用降压启动的方法。

而星形三角形降压启动电路正是为了实现这一目的而设计的。

它通过在电机启动时先将电机的定子绕组接成星形，然后在电机达到一定转速后再将绕组接成三角形，从而实现电机的平稳启动和降压操作。

接下来，我们来看一下星形三角形降压启动电路的具体电路图。

如下图所示，星形三角形降压启动电路由主接触器KM、星角转换器、过载继电器OL、交流接触器KM1、断路器QF等组成。

在电机启动时，主接触器KM闭合，电机的定子绕组接成星形，电机启动后，交流接触器KM1闭合，星角转换器切换，电机的定子绕组接成三角形，从而实现降压启动。

在实际工程中，星形三角形降压启动电路还需要配合电机的保护控制系统进行联动操作，以确保电机的安全运行。

例如，过载继电器OL可以监测电机的运行状态，一旦电机出现过载或短路等异常情况，过载继电器OL会及时断开电路，保护电机和设备不受损坏。

总的来说，星形三角形降压启动电路是一种简单而有效的电机启动和降压控制方法。

它能够实现电机的平稳启动和降压操作，同时保护电机和设备不受损坏。

在实际工程中，工程师和技术人员可以根据具体的需求和电机参数进行合理的设计和应用，以确保电机的安全运行和高效工作。

希望通过本文的介绍，读者对星形三角形降压启动电路的电路图及原理有了更深入的了解，能够在实际工程中更好地应用和推广这种电路设计。

同时也希望本文能够对相关领域的工程师和技术人员有所启发，促进电机控制技术的进步和发展。

机床电气线路-教案-5三相异步电动机时间继电器控制的星三角降压启动控制电路的安装与接线 2

教学设计教学过程教学环节教师讲授、指导（主导）内容学生学习、操作（主体）活动时间分配一、二、组织教学 (师生问候)新授知识新课引入Y-△降压启动是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。

当电动机启动后，经几秒，再把定子绕组接成△形，使电动机全压运行。

凡是在正常运行时定子绕组作△形连接的异步电动机，均采用这种降压启动方法。

电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的31，启动电流为△接法的1/3，启动转矩也只有△接法的1/3。

所以这种降压启动方法，只使用于轻载或空载下启动。

四、讲授新课五、（一）、相关理论知识电动机定子绕组Ｙ、△接法接线盒内部接线图（图一所示）图一电动机接线排a)绕组Y接法b）绕组△接法(二)、时间继电器自动控制Y-△降压启动控制线路1、原理图（图二所示）师生问好三、图二2、分析个元器件的作用QS：用来接通电源 KM1：电动机的引入电源FU1：主电路短路保护 KM2：△形全压运行时的接触器FU2: 控制电路短路保护 KM3：Y形降压启动时的接触器FR: 过载保护 SB1：停止按钮 SB2: 启动按钮KT:用作控制Y形降压启动时间和完成Y-△自动切换。

3、原理分析先合上总电源开关QS按下SB2KM3线圈得电KT线圈得电KM3常开触头闭合KM3主触头闭合KM3联锁触头分断对KM2的联锁KM线圈得电KM1主触头闭合KM1自锁触头闭合自锁当M转速上升到一定值时，KT延时结束KT常闭触头分断2112电动机M接成Y形降压启动3、电动机在△、Y接法时接线盒内的接线和出线；2、时间继电器的结构整定与时间调整。

3、示教板讲解KM1、KM2与KM3在主电路中的接线方法。

4、以示教板演示自检过程。

5、示教板演示操作：观察电动机在Y和△接法时接触器的吸合情况布置作业。

《星三角降压启动控制线路》教案

《Y-△降压启动控制线路》教案
范华维
电动机定子绕组Ｙ、△接法接线盒内部接线图
【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接
，启动电流为△接法的1
3
，启动转矩也只有△接法的
这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。

线路的工作原理如下：
降压启动：先合上电源开关QF。

KM Y线圈得电KM Y常开触头闭合KM线圈得电
KM
KM
KM Y主触头闭合电动机M接成Y形降压启动
按下SB1。

星三角降压起动电路——时间继电器

2
复习回顾
L1 QS L2 L3 FU1 KM1
电源接触器
三角形接法接触器
FR
U1
V1 W1
M 3～ V2
KM2
星形接法接触器
W2
U2
KM3 主电路
3
知识讲授
一、主电路接线实训总结二、时间继电器
4
主电路接线实训总结
出现的问题：
一、看不懂电气原理图，不认识电路图中的电器元件。
二、搞不清电动机的星形、三角形这两种联结方法，不能按照电路图把电动机分别联结成星形和三角形。三、没理解电路的“有进有出”的含义四、接线不牢
11
时间继电器---使用说明
12
作业
1、画出延时继电器电气符号
2、简述延时继电器触头动作特点
13
通电延时按延时方式分：断电延时
线圈断电三、时间继电器的符号触头延时动作
线圈断电
线圈通电
触头瞬时动作
触头瞬时动作8时间继器符号：9时间继电器
四、电子式时间继电器
1.特点
电子式时间继电器采用晶体管或集成电路和电子元器件等构成。电子式时间继电器具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性的自动控制场合。 2.AH2-Y型时间继电器 AH2-Y属于通电延时型时间继电器，有一组延时触点，一组瞬动触点。
10
时间继电器
安装方式：面板式安装外型尺寸：88*58*93 工作方式：通电延时延时范围：Sec:1,3,6,10,30,60 Min:3,6,10,30,60 Hr :3,6,10,24 额定电压：DC：12,24,48V AC：12,24,48,110,220,380V 50/60HZ 触点数量：1组延时触点 1组瞬时触点

《星三角降压启动控制线路》教案设计

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。

线路的工作原理如下：
降压启动：先合上电源开关QF。

KM Y线圈得电KM Y常开触头闭合KM线圈得电
KM
KM
KM Y主触头闭合电动机M接成Y形降压启动。

时间继电器自动控制星三角降压启动控制电路原理图解

时间继电器自动控制星三角降压启动控制电路原理图解
操作者必须在电动机起动结束后，按下全压运行按钮，才可进行工作。

若忘记按下全压运行按钮而进行工作，将会烧毁电动机。

解决的办法利用时间继电器进行自动控制。

1、电路原理图
2、电路组成
本电路由电源隔离开关 QS；熔断器 FU1、FU2；交流接触器 KM、KMY、KM△；热继电器 FR；时间继电器 KT；启动按钮 SB2；停机按钮 SB1 及电动机 M 组成。

3、技术要求
电动机启动时，电动机定子绕组接成 Y 形，降压启动，启动完成电动机定子绕组接成△ 形，电动机全压运行。

4、工作原理
（1）合上 QS，电源引入。

（2）电动机 Y 形接法降压启动
（3）电动机△ 形接法全压运行
（4）停止
按下 SB1 电动机停止运行。

（5）停止使用时，断开电源开关 QS。

星三角降压启动--(时间继电器控制)_标清

星三角降压启动--(时间继电器控制) 星三角降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流；等电动机启动后，再把定子绕组改接成三角形，使电动机全压运行.
下图所示为时间继电器自动控制星三角降压启动电路图。

该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

时间继电器KT作控制星形降压启动时间和完成星三角自动切换用
先合上电源开关QS：
按下SB2→时间继电器KT线圈通电、KM3线圈通电→KM3互锁触头分断、KM3主触头闭合、KM3动合触头闭合→KM线圈通电、KM自锁触头闭合自锁、KM主触头闭合→电动机M接成星形降压启动，当M转速上升到一定数值，KT线圈断电.KT常闭触头分断→KT常开触头闭合→KM3线圈断电→KM3主触头分断、KM3互锁触头闭合→KM2线圈通电→KM2主触头闭合→KM2互锁触头分断→对KM3互锁.电动机M接成三角形全压运行。

课题二时间继电器自动控制Y△降压启动电路2

江苏省张家港第二职业高级中学实习备课记录总第课时实习课题时间继电器自动控制Ｙ－△降压启动电路教学课时16课时教学目标掌握时间继电器自动控制Ｙ－△降压启动电路的安装方法，包括主电路和控制电路。

会线路检测与排除故障。

理论要求降压的原理, 时间继电器的结构，时间继电器的转换过程。

实践要求会安装时间继电器自动控制Ｙ－△降压启动电路，线路检测与排除故会障。

教学程序教学仪器电工工具一套，电工训练板一块（含必要元件），兆欧表、钳形电流表、万用表各一块，三相电源。

理论内容一、电路原理1、时间继电器自得到动作信号起至触头动作或输出电路产生跳跃式改变有一定的延时时间，该延时时间又符合其准确度要求的继电器称为时间继电器。

常用的时间继电器主要有电磁式、电动式、空气阻尼式、晶体管式等，近年来，晶体管式时间继电器的应用日益广泛。

晶体管式时间继电器按结构分为阻容式和数字式两类，按延时方式分为通电延时型、断电延时型、带瞬时触点的通电延时型。

常用的JS20系列晶体管时间继电器适用于交流50HZ、电压380V及以下或直流110V及以下的控制电路，作为时间控制元件，按预定的时间延时，周期性地接通或分断电路。

（1）结构JS20系列晶体管时间继电器具有保护外壳，其内部结构采用印刷电路组件。

安装和接线采用专用的插接座，并配有带插脚标记的下标牌作接线指示，上标盘还带有发光二极管作为动作指示。

结构形式有外接式、装置式、和面板式三种。

外接式的整定电位器可通过插座用导线接到12 所需的控制板上；装置式具有带接线端子的胶木底座；面板式采用通用的八大脚插座，可直接安装在控制台的面板上，另外还带有延时刻度和延时旋钮供整定延时时间用。

（1）型号及含义J S 20—--- --- /--- ---继电器辅助规格代号时间0—装置式设计序号1—面板式基本规格代号：以数字2—外接式表示延时时间上限值3—装置式带瞬动触点派生代号：D—断电延时4—面板式带瞬动触点无字母—通电延时5—外接式带瞬动触点辅助规格代号：0—无波段开关1—带波段开关(3)电路符号操作内容一、安装要求参见上一课题。

时间继电器自动控制的星三角降压启动原理

主触头闭KMY联锁触头分断对KM
形降压启Y电动机M接成联KM△延时结KT常闭触头分KT
YM转速上升到一定值时，当
常开触头分KMY
形KMY主触头分断，解除线圈失KMY Y
线圈得电KM联锁触头闭KM△Y
联KM对联锁触头分KM △Y线圈失KT常闭触头瞬时闭KT接成△全压运MKM电动机主触头闭△
即可。SB2停止时，按下
△降压启动控制线路Y-△降压启动线路原理图时间继电器自动控制的Y-一、元器件清单变压器、交流断路器、接触式继电器、时间继电器、热过载继电器、按钮开关、三相交
流电动机、导线若干二、工作原理分析：降压启动：先合上电源开关QF。
自锁触头闭合自KM线圈得KΒιβλιοθήκη 常开触头闭KM圈KM线得Y线圈得KT
主触头闭KM
Y

时间继电器星形、三角形控制电路

时间继电器星形、三角形控制电路
时间继电器星形、三角形控制电路
时间继电器（time relay）是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。

是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。

同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。

它的种类很多，有空气阻尼型、电动型和电子型等。

时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。

它的种
类很多，有空气阻尼型、电动型和电子型等。

时间继电器可分为通电延时型和断电延时型两种类型。

空气阻尼型时间继电器的延时范围大（有0.4～60s和0.4～180s两种），它结构简单，但准确度较低。

当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。

但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。

从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。

延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。

吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。

空气经出气孔被迅速排出。
