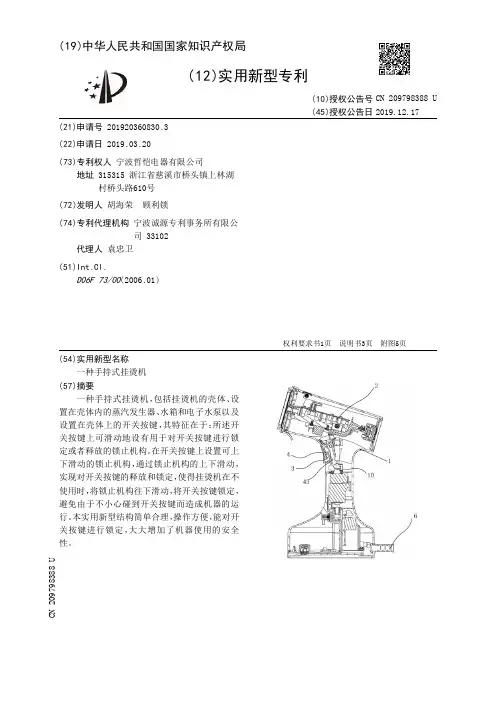

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920360830.3(22)申请日 2019.03.20(73)专利权人 宁波哲恺电器有限公司地址 315315 浙江省慈溪市桥头镇上林湖村桥头路610号(72)发明人 胡海荣 顾利锁 (74)专利代理机构 宁波诚源专利事务所有限公司 33102代理人 袁忠卫(51)Int.Cl.D06F 73/00(2006.01)(54)实用新型名称一种手持式挂烫机(57)摘要一种手持式挂烫机,包括挂烫机的壳体、设置在壳体内的蒸汽发生器、水箱和电子水泵以及设置在壳体上的开关按键,其特征在于:所述开关按键上可滑动地设有用于对开关按键进行锁定或者释放的锁止机构。

在开关按键上设置可上下滑动的锁止机构,通过锁止机构的上下滑动,实现对开关按键的释放和锁定,使得挂烫机在不使用时,将锁止机构往下滑动,将开关按键锁定,避免由于不小心碰到开关按键而造成机器的运行。

本实用新型结构简单合理,操作方便,能对开关按键进行锁定,大大增加了机器使用的安全性。

权利要求书1页 说明书3页 附图5页CN 209798388 U 2019.12.17C N 209798388U权 利 要 求 书1/1页CN 209798388 U1.一种手持式挂烫机,包括挂烫机的壳体、设置在壳体内的蒸汽发生器、水箱和水泵以及设置在壳体上的开关按键,其特征在于:所述开关按键上可滑动地设有用于对开关按键进行锁定或者释放的锁止机构。

2.根据权利要求1所述的手持式挂烫机,其特征在于:所述壳体的上部呈前端向上倾斜的筒形结构,蒸汽发生器设置在壳体的上部,水箱设置在壳体的下部,壳体的中部成型为手柄部,开关按键设置在手柄部的前侧。

3.根据权利要求2所述的手持式挂烫机,其特征在于:所述手柄部的前侧开设有供开关按键安装的安装孔,开关按键的上端成型有与壳体相铰接的连接耳,开关按键的中部开设有供锁止机构上下滑动的卡位槽,锁止机构包括一滑块,滑块的左右两侧向后凸设有与卡位槽配合连接的卡脚,滑块的后端中部向下延伸成型有与开关按键的内侧相抵的挡条,所述壳体内位于安装孔的下方成型有一卡槽,当锁止机构向下滑动时,挡条的下端正好插置于卡槽中,开关按键被锁定,当锁止机构向上滑动时,挡条脱离卡槽,开关按键释放。

【CN209832984U】可更换铭牌的热敏打印机【专利】

【CN209832984U】可更换铭牌的热敏打印机【专利】

附图说明 [0010] 此处所说明的附图用来提供对本实用新型的进一步理解,构成本申请的一部分, 本实用新型的示意性实施例及其说明用于解释本实用新型,并不构成对本实用新型的不当 限定。在附图中: [0011] 图1示意性示意出本实用新型实施例给出的可更换铭牌的热敏打印机的铭牌配装
3
ห้องสมุดไป่ตู้
CN 209832984 U
权利要求书1页 说明书2页 附图3页
CN 209832984 U
CN 209832984 U
权 利 要 求 书
1/1 页
1 .可更换铭牌的热敏打印机,包括中框,其特征在于,在所述中框的前面板的上端部设 有压槽 ,所述压槽的上端开口 ,下端封闭 ,在所述压槽上设置铭牌 ,所述铭牌具有一主板 ,所 述主板的 下端两侧具有插耳 ,在所述压槽的 底部具有供所述插耳插入的凹槽 ,在所述压槽 的 上端边缘具有从上到下延 伸的 滑槽 ,所述滑槽从下到上往压槽的 上端边缘倾斜 ,所述滑 槽的下方设有凹陷部,所述铭牌的所述主板朝向所述压槽的一面具有从所述滑槽卡入所述 凹陷部的凸起部。
2
CN 209832984 U
说 明 书
1/2 页
可更换铭牌的热敏打印机
技术领域 [0001] 本实用新型涉及打印机领域,具体涉及一种可更换铭牌的热敏打印机。
背景技术 [0002] 热敏打印机大多具有铭牌,铭牌上具有该打印机的型号,在现有技术中,铭牌固定 安装于热敏打印机的中框的前面板上,大多为不可更换,采用胶水或者螺钉固定连接,给安 装带来一定的麻烦,并且不大多具有不可更换性,使用不够灵活。
4 .如权利要求1或2或3所述的可更换铭牌的热敏打印机,其特征在于,所述铭牌的主板 朝向所述压槽的 一 侧具有向内凹陷的 安装面 ,所述凸起部设置于所述安装面上 ,所述凸起 部与所述主板上端翻折的凸边之间具有连接部,所述连接部垂直于所述主板上端翻折的所 述凸边。

热敏打印机[发明专利]

热敏打印机[发明专利]

专利名称:热敏打印机
专利类型:发明专利
发明人:关野利治,高桥孝辅,日吉武司,二桥清刚,真田强申请号:CN201010522900.4
申请日:20070627
公开号:CN102059860A
公开日:
20110518
专利内容由知识产权出版社提供
摘要:本发明公开一种热敏打印机,包括:外壳,具有中空部以及从中空部延续的开口;热敏头,设置于外壳,面向中空部;帽,通过将水平转动轴用作转动中心而打开/关闭开口;支撑部,设置于外壳上支撑转动轴;热敏纸传送机构,设置于中空部内;锁止部,设置于帽;打开/关闭按钮,固定于帽侧,具有向下开口的凹部;插入件,基端设置成围绕设置于外壳的水平转动轴转动,基端设置成插入到打开/关闭按钮的凹部,或从该凹部拉出,被锁止部设置在插入件的中间位置;推动件,沿在锁定部中锁定被锁止部的方向推动插入件的被锁止部。

凹部和插入件的末端形成为:通过按压打开/关闭按钮,使得插入件末端移动到外壳一侧,并克服推动件的推动力释放锁止部与被锁止部之间的锁定。

申请人:东芝泰格有限公司,NCR公司
地址:日本东京
国籍:JP
代理机构:北京康信知识产权代理有限责任公司
更多信息请下载全文后查看。

【CN209980376U】一种带有小主机固定装置的自助打印终端设备【专利】

【CN209980376U】一种带有小主机固定装置的自助打印终端设备【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920489775.8(22)申请日 2019.04.12(73)专利权人 南京韵奇盈信息技术有限公司地址 211100 江苏省南京市江宁区高新园天元东路1009号(72)发明人 张晓晨 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.G07F 17/26(2006.01)(54)实用新型名称一种带有小主机固定装置的自助打印终端设备(57)摘要本实用新型涉及自助打印设备技术领域,具体为一种带有小主机固定装置的自助打印终端设备,包括外壳,外壳的下端开设有内腔,外壳内腔的下端内壁上端面左右两端开设有相互对称的一对滚轮滑槽,外壳内腔的左右两端内壁开设有左右相互对称的一对T形滑槽,该T形滑槽的内部滑动安装有直角安装块,有益效果为:本实用新型通过在主机上设置直角安装块和连接横杆的配合,实现对主机的固定安装,同时利用连接横杆与弹簧的作用,对主机振动进行缓冲,进而保护主机不受损伤;通过在直角安装块上设置滑动竖杆和T形滑块的配合,实现了主机滑动安装进入外壳内腔的目的,在不损伤主机外壳的前提下,使得安装过程更加便捷安全。

权利要求书1页 说明书3页 附图2页CN 209980376 U 2020.01.21C N 209980376U权 利 要 求 书1/1页CN 209980376 U1.一种带有小主机固定装置的自助打印终端设备,包括外壳(1),其特征在于:所述外壳(1)的下端开设有内腔,外壳(1)内腔的下端内壁上端面左右两端开设有相互对称的一对滚轮滑槽(2),外壳(1)内腔的左右两端内壁开设有左右相互对称的一对T形滑槽(3),该T形滑槽(3)的内部滑动安装有直角安装块(4),所述直角安装块(4)设置为两块侧板相互垂直焊接而成,相邻侧板之间固定平行焊接有支撑板(5),直角安装块(4)的外端面均焊接有T形滑块(6),直角安装块(4)上两块侧板的外端面均垂直螺纹连接有连接横杆(7),所述连接横杆(7)的另一端固定连接另一个直角安装块(4),所述直角安装块(4)通过连接横杆(7)依次垂直连接组成矩形安装框架,直角安装块(4)的上下端面设置有贯穿孔,该贯穿孔内部固定插接有滑动竖杆(9),所述滑动竖杆(9)的下端通过转轴转动安装有滚轮(10),该滚轮(10)安装在外壳(1)内腔下端面的滚轮滑槽(2)内部。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920411938.0
(22)申请日 2019.03.28
(73)专利权人 珠海浩盛标签打印机有限公司
地址 519000 广东省珠海市平沙镇怡乐路
168号厂房2楼A区B区C区
(72)发明人 吴珠杨 杨华林 陶玮
(74)专利代理机构 珠海智专专利商标代理有限
公司 44262
代理人 黄国豪
(51)Int.Cl.
B41J 2/32(2006.01)
B41J 3/36(2006.01)
B41J 29/00(2006.01)
(54)实用新型名称
手持式热敏打印机
(57)摘要
本实用新型提供一种手持式热敏打印机,包
括壳体和电池,壳体包括本体和盖体,本体设置
有列印容纳腔和电池容纳腔,列印容纳腔设置有
热敏片和胶辊,电池可拆卸地装在电池容纳腔
中,盖体盖合在电池容纳腔外。

电池容纳腔的第
一侧壁上设置有第一连接件和至少两个卡槽,沿
电池容纳腔的深度方向,卡槽位于第一侧壁的远
离盖体的一侧;电池的第二侧壁上设置有第二连
接件和至少两个防呆凸起,防呆凸起位于第二连
接件的两侧,第二连接件与第一连接件电连接,
防呆凸起与卡槽配合。

利用防呆凸起可以防止错
误电连接,使得电池能为手持式热敏打印机供
电,使得手持式热敏打印机稳定正常工作,并避
免电池误装给手持式热敏打印机造成不良后果。

权利要求书1页 说明书3页 附图6页CN 209999886 U 2020.01.31
C N 209999886
U
权 利 要 求 书1/1页CN 209999886 U
1.一种手持式热敏打印机,包括壳体和电池,所述壳体包括本体和盖体,所述本体设置有列印容纳腔和电池容纳腔,所述列印容纳腔设置有热敏片和胶辊,所述电池可拆卸地装在所述电池容纳腔中,所述盖体盖合在所述电池容纳腔外;
其特征在于:
所述电池容纳腔的第一侧壁上设置有第一电连接件和至少两个卡槽,沿所述电池容纳腔的深度方向,所述卡槽位于所述第一侧壁的远离所述盖体的一侧,所述卡槽位于所述第一电连接件的两侧;
所述电池的第二侧壁上设置有第二电连接件和至少两个防呆凸起,所述防呆凸起位于所述第二电连接件的两侧,所述第二电连接件与所述第一电连接件电连接,所述防呆凸起与所述卡槽配合。

2.根据权利要求1所述的手持式热敏打印机,其特征在于:
所述电池容纳腔具有与所述第一侧壁相对的第三侧壁;
所述电池具有与所述第二侧壁相对的第四侧壁,所述第四侧壁上设置有扣手;
沿所述电池容纳腔的深度方向,所述扣手位于靠近所述盖体的一侧,所述扣手从所述第四侧壁朝向所述第三侧壁凸出。

3.根据权利要求2所述的手持式热敏打印机,其特征在于:
所述扣手外伸出于所述电池容纳腔。

4.根据权利要求3所述的手持式热敏打印机,其特征在于:
所述第三侧壁上设置有弹性件,所述弹性件与所述电池弹性抵接。

5.根据权利要求1所述的手持式热敏打印机,其特征在于:
所述电池容纳腔的第一侧壁上设置有至少两个导向筋条,所述导向筋条位于所述第一侧壁的远离所述盖体的一侧。

6.根据权利要求5所述的手持式热敏打印机,其特征在于:
所述导向筋条位于所述第一电连接件的两侧,所述导向筋条和所述卡槽间隔分布。

7.根据权利要求6所述的手持式热敏打印机,其特征在于:
所述导向筋条自靠近所述盖体的一侧朝向远离所述盖体的一侧拱起。

8.根据权利要求1至7任一项所述的手持式热敏打印机,其特征在于:
所述第一电连接件位于所述第一侧壁的远离所述盖体的一侧;
所述第二电连接件位于所述第二侧壁的远离所述盖体的一侧。

9.根据权利要求8所述的手持式热敏打印机,其特征在于:
所述第一电连接件为触针,所述第二电连接件为电触点,所述触针与所述电触点电连接。

10.根据权利要求9所述的手持式热敏打印机,其特征在于:
所述防呆凸起位于所述第二侧壁的远离所述盖体的一侧。

2。
