节能导线在输电线路工程中的应用中图分类号:te08 文献标识码:a 文章编号:随着电力系统的发展,电力负荷的快速增长,随着国民经济的发展和负荷的增大,线路损耗有趋于严重的可能。

本项目将对这些问题作出研究,最大限度地减少线路损耗,达到节能减排的目的。

1 节能原理输电线路损耗主要由电晕损耗和电阻损耗组成,在电晕损耗基本相同的的情况下,输电损耗主要由导线的直流电阻所决定。

在交流输电中,还有少量的集肤效应和铁芯引起的损耗,这一部分的损耗约占输电损耗的2-5%。

因此,可以说,导线直流电阻的大小决定了输电线路损耗的多少。

2 节能导线的类型节能类导线是指与普通钢芯铝绞线(详见图1)相比在等外径(等总截面)应用条件下,通过减小导线直流电阻,提高导线导电能力,减少输电损耗,达到节能效果。

目前,提出普及推广应用的节能类导线主要包括:钢芯高导电率硬铝绞线(详见图2)、铝合金芯铝绞线(详见图3)和中强度全铝合金绞线(详见图4)三种。

钢芯高导电率硬铝绞线采用63%iacs高导电率铝线(国际退火铜导电率为100%iacs),替代普通钢芯铝绞线中的61%iacs铝线,与铝截面相同的普通钢芯铝绞线相比,由于铝线导电率的提高,可使导线整体直流电阻值降低,导电能力提高,电能损耗减少。

铝合金芯铝绞线采用53%iacs高强度铝合金芯替代普通钢芯铝绞线中的钢芯和部分铝线,导线外部铝线与普通钢芯铝绞线铝线相同。

在等总截面应用条件下,由于基本无导电能力的9%iacs钢芯被铝合金芯替代,所以铝合金芯铝绞线的直流电阻比普通钢芯铝绞线更小,因此提高了导电能力。

中强度全铝合金绞线全部采用58.5%iacs中强度铝合金材料,与等总截面的普通钢芯铝绞线相比,同样由于铝合金材料替代了钢芯,相当于增大了导线的导电截面,使导线的整体直流电阻值降低,提高了导电能力。

1)目前常用的“普通钢芯铝绞线”组成结构图如图1:图12)新型节能“钢芯高导电率硬铝绞线”组成结构图如图2:图23)新型节能“铝合金芯铝绞线”组成结构图如图3:图34)新型节能“中强度全铝合金绞线”组成结构图如图4:图43 节能导线的选用节能导线的试点应用主要考虑直流电阻的降低,以减少线路损耗,达到节能降耗的目的。

高压输电线路节能导线的选型

高压输电线路节能导线的选型

高压输电线路节能导线的选型摘要:本文通过对输电线路的损耗分析,阐明了降低导线交流电阻为降低线损的主要方向,并根据工程节能要求提出节能导线应有的特征,不仅要建设费用节省,还需运行损耗小。

经过对节能导线类型分析,全生命周期年费用法分析,对节能导线进行选型进行了一定的分析,并且在这个基础之上提出了下文中的一些内容,希望能够给予业界同仁提供出一定价值的参考。

关键词:高压;输电线路;节能导线;选型;分析1导言随着社会的进步和经济的发展,人们对电力的需求快速增长,传统的输电方式已经难以满足需要。

并且电力分布不均衡所带来的系统间电力传输也是影响地区经济发展的因素。

面对这些问题,特高压输电技术从一出现就展现出在输电供应方面的诸多优势。

相比于传统的输电模式,特高压输电技术在输电容量、输电距离、运营成本等方面表现出色,其技术稳定性高、输电过程损耗小、传输过程中辐射度较低等特点能够带来很好的经济效益和环境效益。

尤其对于那些距离远、输送容量大的输电任务来说,特高压直流输电技术的优势更为显著。

现阶段由于电网规模的不断扩大,线路损耗是比较可观的,现代我国仅导线线损一项一年就多损失电量450亿kWh,相当于中部地区一个省全年的用电量。

根据行业数据分析对比,我国输电线路线损率比国际先进水平高出2~2.5%,因此,降低输电线路导线的损耗,发展利用节能导线,是十分必要的,是建设绿色电网的一项重要手段。

随着材料技术的进步,特别是导线材料技术的合金化及碳纤维技术的成熟,推动了导线技术的发展,近年来出现了多种类型的新型节能导线,如何合理选择一种节能导线,值得我们进行深入的研究。

2输电线路损耗分析对于高压线路而言,其电能损耗在一定程度上分为两种,一是导线电阻损耗;二是电晕损耗,通过进行相应的计算可知,如果使用大截面导线,其电晕损耗仅为电阻损耗的3~4%左右。

因此,导线损耗中电阻的热量损失占据绝对主导地位,故计算线损时可忽略电晕损耗,仅考虑线路电阻损耗。

节能导线在高压输电线路设计中的应用

节能导线在高压输电线路设计中的应用

节能导线在高压输电线路设计中的应用摘要:导线是实施高压输电的基本载体,其在输电过程中会产生损害。

而节能导线在输电功能中的应用可有效的减少导线输电线路损耗。

在高压输电线路中推广新技术和新材料,是建设绿色电网的重要举措,亦是建设智能电网的内在需求,是目前高度关注的课题。

基于此,本文针对节能导线在高压输电线路设计中的应用展开相关论述,以供参考。

关键词:节能导线;高压输电线路;应用1导线结构及节能原理输电线路损耗主要由电晕损耗和电阻损耗组成。

在电晕损耗基本相同的情况下,输电线路损耗主要由导线的直流电阻决定。

在交流输电中,还有少量集肤效应和铁心引起的损耗,该部分损耗只占输电线路损耗的2%~5%。

因此,导线直流电阻的大小决定了输电线路损耗量。

Q I2R103(1)式中:Q为电阻损耗能量,kW h;I为负荷电流,A;为负荷损失小时数,h;R为线路总电阻,。

(2)式中:N为导线分裂数;m为常数,直流线路单极取1,双极取2,交流线路单回取3,双回取6;r为单根导线单公里电阻,/km;L为线路单根导线长度,km。

由式(1)(2)显然可见,单根导线直流电阻r与电阻损耗Q成正比。

因此,降低直流电阻将减少电阻损耗。

在等外径(等总截面)应用条件下,比普通钢芯铝绞线直流电阻小的导线称为节能类导线。

2节能导线种类目前,建议推广的节能类导线共有三种,主要通过提高导电率来降低直流电阻。

钢芯高导电率硬铝绞线中,铝单丝导电率较与铝截面相同的普通钢芯铝绞线,由61%IACS(金属线导电率与退火铜导电率的比值)提高至63%,降低了直流电阻。

通过合理设计铝合金芯和铝线的股数来提高总体导电率是降低直流电阻的可行策略,如铝合金芯铝绞线中,采用53%IACS高强度铝合金芯来替换61%IACS的铝线,而在中强度全铝合金绞线中,采用58.5%IACS中强度铝合金芯替换61%IACS铝线,两者均可降低直流电阻水平,达到降低输电损耗的目的。

3节能导线在输电线路中的应用3.1节能导线的电气特性3.1.1电磁环境在相同施工条件下,即系统条件、相序排列、分裂间距和分裂数相同时,3种节能导线相比于普通导线,表面场强基本相同,无线电干扰水平和可听噪声水平也十分相近,因此节能导线的选型不受电磁环境影响。

节能型导线系列

节能型导线系列

节能型导线系列
来源:特种电缆
江苏通光强能输电线科技有限公司拥有自主知识产权:《节能型导线》系列的国家专利,节能型导线系列包括:
·低蠕变节能型导线;
·节能型增容导线;
·节能型扩容导线。

节能型导线系列具有下列特征:
1、节能:节能型导线的铝导体是导电率为63%IACS(20℃时)的软铝线或软铝型线,与导体导电率为61%IACS的钢芯铝绞线相比有着更优越的电气性能,运行时将降低能耗近3%。

2、增容:节能型导线系列的导线,按其结构不同,考虑导线弧垂时允许的连续使用温度推荐为100℃、120℃或140℃~150℃,它与相同截面的钢芯铝绞线相比,可增容50%、80%或100%。

3、低弧垂:高强度低蠕变钢芯的蠕变量明显小于钢芯铝绞线的蠕变量,节能型导线在运行时会因温度升高应力转移的拐点温度提前出现,节能型导线系列品种在允许的温度下运行时,其弧垂量与相应钢芯铝绞线在载流量温升至70℃时基本相同。

4、长寿命:节能型导线所用的原材料与钢芯铝绞线大致相同。

因结构紧凑,外表面光滑,有着更好的耐腐蚀性能;优良的自
阻尼特性使抗振能力更优,因此它有着与常规导线相同或更长的寿命。

5、优良的性价比:节能型导线系列产品的价格与相同常规的导线相比增加不多,若考虑到它可以增容输电,且节能,其线路造价与运行费用将更低。

输电线路导线参数LGJ、JKLYJ、JKLGYJ

输电线路导线参数LGJ、JKLYJ、JKLGYJ

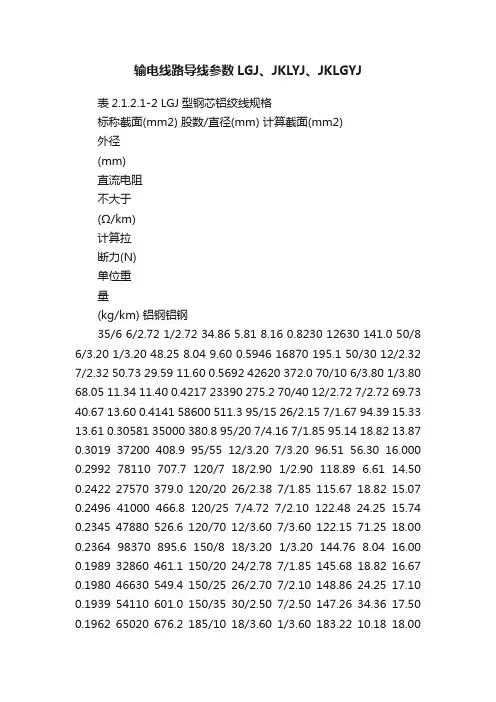

输电线路导线参数LGJ、JKLYJ、JKLGYJ表2.1.2.1-2 LGJ型钢芯铝绞线规格标称截面(mm2) 股数/直径(mm) 计算截面(mm2)外径(mm)直流电阻不大于(Ω/km)计算拉断力(N)单位重量(kg/km) 铝钢铝钢35/6 6/2.72 1/2.72 34.86 5.81 8.16 0.8230 12630 141.0 50/8 6/3.20 1/3.20 48.25 8.04 9.60 0.5946 16870 195.1 50/30 12/2.32 7/2.32 50.73 29.59 11.60 0.5692 42620 372.0 70/10 6/3.80 1/3.80 68.05 11.34 11.40 0.4217 23390 275.2 70/40 12/2.72 7/2.72 69.73 40.67 13.60 0.4141 58600 511.3 95/15 26/2.15 7/1.67 94.39 15.33 13.61 0.30581 35000 380.8 95/20 7/4.16 7/1.85 95.14 18.82 13.87 0.3019 37200 408.9 95/55 12/3.20 7/3.20 96.51 56.30 16.000 0.2992 78110 707.7 120/7 18/2.90 1/2.90 118.89 6.61 14.50 0.2422 27570 379.0 120/20 26/2.38 7/1.85 115.67 18.82 15.07 0.2496 41000 466.8 120/25 7/4.72 7/2.10 122.48 24.25 15.74 0.2345 47880 526.6 120/70 12/3.60 7/3.60 122.15 71.25 18.00 0.2364 98370 895.6 150/8 18/3.20 1/3.20 144.76 8.04 16.00 0.1989 32860 461.1 150/20 24/2.78 7/1.85 145.68 18.82 16.67 0.1980 46630 549.4 150/25 26/2.70 7/2.10 148.86 24.25 17.10 0.1939 54110 601.0 150/35 30/2.50 7/2.50 147.26 34.36 17.50 0.1962 65020 676.2 185/10 18/3.60 1/3.60 183.22 10.18 18.000.1572 40880 584.0 185/25 24/3.15 7/2.10 187.04 24.25 18.90 0.1542 59420 706.1 185/30 26/2.98 7/2.32 181.34 29.59 18.88 0.1592 64320 732.6 185/45 30/2.80 7/2.80 184.73 43.10 19.60 0.1564 80190 848.2 240/30 24/3.60 7/2.40 244.29 31.67 21.60 0.1181 75620 922.2 240/40 26/3.42 7/2.66 238.85 38.90 21.66 0.1209 83370 964.3 240/55 30/3.20 7/3.20 241.27 56.30 22.40 0.1198 102100 1108表2.1.2.1-3 15kV JKL(G)YJ型架空绝缘导线技术参数表导线规格导体直径参考值(mm)导线计算外径(mm)导体拉断力(N)单位重量(kg/km)载流量(A)JKLYJ30 7.0 18.7 5177 290 147 50 8.3 20.1 7011 350 178 70 10.0 22.0 10354 430 235 95 11.6 24.0 13727 530 295 120 13.0 25.5 17339 620 345 150 14.6 27.3 21033 730 395 185 16.2 29.0 26732 850 460 240 18.4 31.5 34679 1030 920.9JKLGYJ25/4 6.6 14.3 9290 224.75 135 35/6 7.8 15.4 12630 275.4 160 50/8 9.1 16.8 16870 345.04 195 70/10 10.9 18.5 23390 443.52 245 95/15 12.9 20.7 35000 575.53 300120/20 14.4 22.4 41000 697.41 350150/25 16.1 23.6 54110 773.95 400185/30 17.8 25.7 64320 952.62 460240/40 20.3 28.3 83370 1195.6 550 表2.1.2.1-4 镀锌钢绞线技术参数表标称截面(mm2) 计算截面(mm2) 计算外径(mm)股数/直径(mm)单位重量(kg/km)瞬时破坏应力(N/mm2)备注35 37.15 7.8 7/2.6 318.2 117650 49.46 9.0 7/3.0 423.7 117670 72.19 11.0 19/22 615.0 1176 芯数型号规格(mm2)电缆外径(mm)理论重量(kg/km)载流量(A)1芯JKLYJ 10 6.5 43.61 68 16 8 63.63 93 25 9.4 92.34 125 35 11 127.38 150 50 12.3 175.46 185 70 14.1 238.18 235 95 16.5 322.69 295 120 18.1 393.82 345 150 20.2 490.33 395 185 22.5 611.73 460 240 25.6 772.48 5501芯JKLGYJ10/2 11 119.25 68 16/3 11.9 150.01 93 25/4 13.3 200.48 125 35/6 14.4 248.96 150 50/8 15.8 315.82 185 70/10 17.5 410.93 235 95/15 19.5 531.45 295 120/20 21.2 649.29 345 150/25 22.4 722.98 395 185/30 24.5 896.67 460 240/40 27.1 1133.48 550 表3.1.2.3-2 交联聚乙烯平行集束绝缘架空电缆芯数及标称截面(mm2)导体直径(mm)导体拉断力(N) 单位重量(kg/km) 参考载流量(A)铜芯铝芯铜芯铝芯铜芯铝芯2×6 2.76 4457 1927 133 59 49 40 2×10 3.8 6942 3300 213 90 71 55 2×16 4.810972 5024 337 137 97 75 2×25 6.0 16930 7524 509 200 128 100 2×357.0 23462 10354 709 276 158 122 2×508.4 33004 14022 987 368 194 148 2×7010 46922 20708 1360 484 240 189 2×9511.6 63518 27454 1840 664 290 230 2×12013.0 79822 34678 2298 812 347 270 4×6 2.76 8938 3853 276 119 45 37 4×10 3.8 13884 6600 428 181 59 46 4×16 4.8 21944 10048 677 281 79 63 4×25 6.0 33860 15048 1022 403 104 83 4×357.0 46924 20708 1423 556 130 101 4×508.4 66008 28044 1975 737 158 126 4×7010.0 93844 41416 2721 202 158 3×6+1×4 2.76 8190 3552 248 112 49 39 3×10+1×6 3.8 13828 5281 388 165 59 46 3×16+1×10 4.8 19929 9186 619 260 79 63 3×25+1×16 6.0 30886 13798 936 373 104 83 3×35+1×257.0 43658 19293 1329 524 130 101 3×50+1×358.4 63217 26210 1841 696 158 126 3×70+1×5010.0 86885 38073 2542 932 202 158 3×95+1×7011.0 118738 51535 3458 1261 248 194 3×120+1×9513.0 151492 65744 4364 1548 292 227表3.1.2.3-3 BV、BLV型450/750V铜芯和铝芯聚氯乙烯绝缘电线标称截面mm2导电线芯mm绝缘厚度mm平均外径上限mm20℃时导体电阻Ω/km不大于电缆重量(kg/km)铜芯铝芯铜芯铝芯1.5 1/1.38 0.7 3.3 12.1 - 20.1 -2.5 1/1.78 0.83.9 7.41 11.8 32.0 16.5 4 1/2.25 0.84.4 4.61 7.39 46.8 22.1 6 1/2.76 0.8 4.9 3.08 4.91 66.5 29.5 10 7/1.35 1.0 7.0 1.83 3.68 116 54.3 16 7/1.70 1.0 8.0 1.15 1.91 176.5 77.3 25 7/2.14 1.2 10.0 0.727 1.20 277.7 119.9 35 7/2.52 1.2 11.5 0.524 0.868 375.0 156.1 50 19/1.78 1.4 13.0 0.387 0.641 501.3 205.4 70 19/2.14 1.4 15.0 0.268 0.443 706.5 278.8 95 19/2.52 1.6 17.5 0.193 0.320 974.4 383.2 120 37/2.03 1.6 19.0 0.153 0.253 1209.8 466.7 150 37/2.25 1.8 21.0 0.124 0.206 1498.6 570.7 185 37/2.52 2.0 23.5 0.0991 0.164 1865.0 714.3 240 61/2.24 2.2 26.6 0.0754 0.125 2410.0 898.0 300 61/2.50 2.4 29.6 0.0601 0.100 3004.1 1114.1 400 61/2.89 2.6 33.2 0.0470 0.0778 3978.6 1458.6。
