各类钢芯铝绞线导线主要参数
钢芯铝绞线型号规格详解
钢芯铝绞线型号规格详解LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称。
240/40是指导线的标称截面是:铝240平方毫米，钢40平方毫米; 导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米; 铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米; 导线外径21.66毫米; 导线直流电阻不大于0.1209Ω/km; 额定抗拉力83370N(牛顿); 单位质量 964.3kg/km;制造长度 2000米;短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出;线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。
即10kV以上的输电线路，目前中国普遍采用铝包钢绞线(LGJ)作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。
比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。
LGJ钢芯铝绞线(适用于:架空电力高低压线路的钢芯铝绞线)标称截面标称截面外径(mm) 重量(kg/km) 外径(mm) 重量(kg/km) 铝/钢(mm2) 铝/钢(mm2)LGJ-10/2 4.5 42.9 LGJ-95/55 16 707.7 LGJ-16/3 5.55 65.2 LGJ-120/7 14.5 379 LGJ-25/4 6.96 102.6 LGJ-120/20 15.07 466.8 LGJ-35/6 8.16 141 LGJ-120/25 15.74 526.6 LGJ-50/8 9.6 195.1 LGJ-120/70 18 895.6 LGJ-50/30 11.6 372 LGJ-150/8 16 461.4 LGJ-70/10 11.4 275.2 LGJ-150/20 16.67 549.4 LGJ-70/40 13.6 511.3 LGJ-150/25 17.1 601 LGJ-95/15 13.61 380.8 LGJ-150/35 17.5 676.2 LGJ-95/20 13.87 408.9 LGJ-185/10 18 584 LGJ-185/25 18.9 706.1 LGJ-400/50 27.63 1500 LGJ-185/30 18.88 732.6 LGJ-400/65 28 1600 LGJ-185/45 19.6 848.2 LGJ-400/95 29.14 1860 LGJ-210/10 19 650.7 LGJ-500/35 30 1642 LGJ-210/25 19.98 789.1 LGJ-500/45 30 1688 LGJ-210/35 20.38 853.9 LGJ-500/65 30.96 1897 LGJ-210/50 20.86 960.8 LGJ-630/45 33.6 2060 LGJ-240/30 21.6 922.2 LGJ-630/55 34.34 2209 LGJ-240/40 21.66 964.3 LGJ-630/80 34.82 2388 LGJ-240/55 22.40 1108 LGJ-800/55 38.40 2690 LGJ-300/15 23.01 939.8 LGJ-800/70 38.58 2791 LGJ-300/20 23.43 1002 LGJ-800/100 38.98 2991 LGJ-300/25 23.76 1058 LGJJ-120 15.5 530 LGJ-300/40 23.94 1133 LGJJ-150 17.5 678 LGJ-300/50 24.26 1210 LGJJ-185 19.6 850 LGJ-300/70 25.2 1402 LGJJ-240 22.4 1111 LGJ-400/20 26.91 1286 LGJQ-150 16 559 LGJ-400/25 26.64 1295 LGJQ-185 18.4 687 LGJ-400/35 26.82 1349 LGJQ-240 21.6 937浅析规则式植物造景和自然式植物造景苏旺指导老师:汪小飞,黄山学院生命与环境科学学院～安徽黄山245041,摘要:本文分析了规则式植物造景和自然式植物造景，和他们各自的造景特色和主要适用在什么场合。
钢芯铝绞线技术参数表
基本要求值
JL/G1A-300/25
绞线表面不应有肉眼可见的缺陷，如明显的 压痕、划痕等，并不得有与良好商品不相称 的任何 缺陷。
48/2.85 7/2.22 333.31 306.21 27.10 23.80
1057 ≤0.0944 ≥83.76
65.0 20.5×10-6
16～26 10～16 10～16 10～12
额定抗拉力
kN
弹性模量
GPa
线膨胀系数
1/℃
钢芯 6 根层
/
铝线内层
/
节径比
铝线邻外层
/
铝线外层
/
对于有多层 的
绞线
/
绞向
外层
/
其它层
/
绞线长度
m
正
%
线长偏差
负
%
试验张力
蠕变特性
10 年蠕变 量
%
20 年蠕变 量
%
绞线表面没有肉眼可见的缺陷，如明显的压 痕、划痕等，没有与良好商品不相称的任何缺 陷 。
/
/
/
/
钢芯无接头 ，外层铝线无 接头,内层 250 0米接头不 超过 4 个,接头距离不 小于 15 米 ,接头采用 冷 压焊接,强度不低于 130 Mpa,表面粗糙系 数不低于 0 .9。
项目 外观及表面 质量
铝单线技术 参数表
单位
基本要求值
/
表面光洁，没有与良好的商品不相称的任何缺 陷。
项目 外观及表面 质量
直径
直径允许偏 差
正
负
20℃时直流电阻 率
抗拉强度
钢芯铝绞线型号规格详解
钢芯铝绞线型号规格详解
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称。
240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于0.1209Ω/km；额定抗拉力83370N（牛顿）；单位质量 964.3kg/km；制造长度 2000米；短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。
即10kV以上的输电线路，目前中国普遍采用铝包钢绞线（LGJ）作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。
比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。
LGJ钢芯铝绞线
(适用于：架空电力高低压线路的钢芯铝绞线）。
钢芯铝绞线技术参数表
项目
单位
基本要求值
外观及表面质量
/
表面光洁，没有与良好的商品不相称的任何缺 陷。
直径
mm
4.22
直径允许偏差
正
mm
0.042
负
mm
0.042
20℃时直流电阻率
nΩ·m
≤28.264
抗拉强度
绞前
MPa
≥160
绞后
MPa
≥152
接头抗拉强度（冷压焊）
MPa
≥130
计算截面积
mm2
13.99
钢芯铝绞线技术参数表
项目
单位
基本要求值
产品型号规格
JL/G1A-630/45
外观及表面质量
/
绞线表面不应有肉眼可见的缺陷，如明显的 压痕、划痕等，并不得有与良好商品不相称 的任何缺陷。
结 构
铝单线
股数/直径
根/mm
45/4.22
镀锌钢线
股数/直径
根/mm
7/2.81
计算截面积
合计
2mm
674.0
铝
mm2
单位长度质量
kg/km
37.81
卷绕
/
1d卷绕8圈，退6圈，重新紧密卷绕，铝线不 断裂。
镀锌钢线技术参数表
项目
单位
基本要求值
外观及表面质量
/
镀锌钢线光洁，没有与良好的商品不相称的所 有缺陷。
直径
mm
2.81
直径允许偏差
正
mm
0.05
负
mm
0.05
抗拉强度
绞前
MPa
≥1310
绞后
MPa
钢芯铝绞线参数

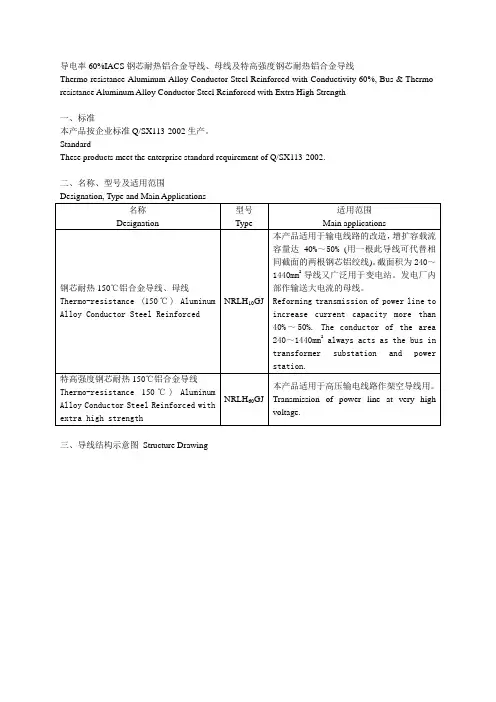

导电率60%IACS钢芯耐热铝合金导线、母线及特高强度钢芯耐热铝合金导线Thermo-resistance Aluminum Alloy Conductor Steel Reinforced with Conductivity 60%, Bus & Thermo- resistance Aluminum Alloy Conductor Steel Reinforced with Extra High Strength一、标准本产品按企业标准Q/SX113-2002生产。
StandardThese products meet the enterprise standard requirement of Q/SX113-2002.二、名称、型号及适用范围三、导线结构示意图Structure Drawing四、规格及主要技术参数Main Technical Specifications钢芯耐热铝合金导线Thermo-resistance Aluminum Alloy Conductor Steel Reinforced特高强度钢芯耐热铝合金导线五、导线的使用特性1、NRLH10GJ钢芯耐热铝合金导线长期工作温度150℃。
2、适用架空导线的特高强度钢芯耐热铝合金导线采用进口高强度钢芯，可使导线在150℃时的应力全部集中在钢芯上，使得导线线芯不破坏，导线孤垂不会因温度升高而加大。
3、与同截面的普通钢芯铝绞线相比，耐热铝合金导线150℃时的载流量比普通钢芯铝绞线载流量提高50%以上。
4、由于耐热合金导线具有较好的载流特性，故在旧线路和特殊地区的换线中，可采用同等规模、截面的耐热合金导线，在不改变铁塔等的情况下，实现增容一倍的效果，使得导线具有较大的经济性和适用性。
5、在特殊高寒地区，可用此导线作为熔冰导线，确保电力畅通。
Using properties1 The continuous operating temperature of type NRLH10GJ is 150℃.2 The high tensile strength steel core used for overhead power line is imported from abroad. When the total stress is concentrated inside the steel core at 150℃, the arc of the conductor will be protected in good order.3 The current capacity of Heat Resistance Aluminum Alloy Conductor is about 50% higher than that of ACSR in the same sectional area.4 For its good current capacity, Heat Resistance Aluminum Alloy Conductor is widely used for reform the old line and in some special areas. The current capacity will be doubled.5 In some extra cold areas, the conductor is used of melting ice power line.附表：耐热铝合金圆线性能参数。
钢芯铝绞线参数
76000
105000
66000
线膨胀系数（1/℃）
18.9×10-6
18.5×10-6
18.3×10-6
21.2×10-6
18.9×10-6
18.3×10-6
18.3×10-6
21.2×10-6
圆铝线绞后抗拉强度不小于(N/mm2)
172
152
157
160
168
151
154
156
镀锌（锌铝合金镀层）钢绞线绞后
抗拉强度不小于（N/mm2）
1244
1244
1244
1244
1244
1244
1244
1244
钢丝镀层重量不小于（g/m2）
198
214
244
244
214
214
259
244
最外层绞向
右
右
右
右
右
右
右
交货长度不小于（m）
2000
2000
2000
2000
2000
2000
2000
2000
适用标准
GB1179-83
GB1179-83
钢芯铝绞线技术参数表二
型号
参数
钢芯铝绞
LGJ-95/15
钢芯铝绞线
LGJ-95/20
钢芯铝绞线
LGJ-95/55
钢芯铝绞线
LGJ-120钢芯铝绞线
LGJ-120/25
钢芯铝绞线
LGJ-120/70
钢芯铝绞线
LGJ-150/8
结构
根数/直径（n/mm）
5.55
9.60
2.90
[资料]常用钢芯铝绞线参数大全(国网南网国标gbt 1179-2008)
![[资料]常用钢芯铝绞线参数大全(国网南网国标gbt 1179-2008)](https://img.taocdn.com/s3/m/246625117cd184254b353595.png)
[资料]常用钢芯铝绞线参数大全（国网、南网、国标GBT1179-2008）从节能考虑，国家电网公司与南方电网公司都采取采用节能导线，但许多原线路运行仍然采用的是钢芯铝绞线。
许多朋友仍然在咨询钢芯铝绞线的参数问题，今天小编根据国标及各家企标整理供大家参考。
01 钢芯铝绞线概况钢芯铝绞线，英文名称：aluminium conductor steel reinforced，ACSR，是指单层或多层铝股线绞合在镀锌钢芯线外的加强型导线。
钢芯铝绞线内部是钢“芯”，外部是用铝线通过绞合方式缠绕在钢芯周围；钢芯主要起增加强度的作用，铝绞线主要起传送电能的作用，如下图所示。
▲ 钢芯铝绞线钢芯铝绞线具有结构简单、架设与维护方便、线路造价低、传输容量大、又利于跨越江河和山谷等特殊地理条件的敷设、具有良好的导电性能和足够的机械强度、抗拉强度大、塔杆距离可放大等特点。
因此广泛应用于各种电压等级的架空输配电线路中。
02 钢芯铝绞线型号经过几十年的应用，国内的钢芯铝绞的型号随执行的标准变化所有差异，我们主要执行过的标准有GB1179-74、GB1179-83、GB 1179-1999与现行的GB 1179-2008。
现在针对不同标准的表示方法分别介绍如下：GB 1179-74标准中的表示方法：代号-铝绞线标称截面标准编号如：LGJ-400 GB 1179-74常用的型号及意义：LGJ--钢芯铝绞线LGJQ--轻型钢芯铝绞线LGJJ-加强型钢芯铝绞线型号中400表示钢芯铝绞线标称截面为400mm2。
GB 1179-83标准中的表示方法：代号-铝绞线标称截面/钢绞线标称截面标准编号如：LGJ-400/35 GB 1179-83型号中表示的意义：LGJ--钢芯铝绞线LGJF-防腐性钢芯铝绞线型号中400表示钢芯铝绞线中的铝绞线的标称截面为400mm2；35表示钢芯铝绞线中的钢绞线的标称截面为35mm2。
钢芯铝绞线的老型号具体参数可以参见《钢芯铝绞线老规程（GB1179-74）主要技术参》及《钢芯铝绞线老规程（GB1179-83）主要技术参》。
钢芯铝绞线参数
技术部分1.总则1.1.1 我公司提供的产品满足招标文件提出的技术要求。
1.1.2 设备参数，使用时间见下表：1.1.3 产品业绩见附表1.1.4 我公司满足国家经贸委关于发布全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录通知中对产品和厂家的要求，产品型号使用证书、质量体系认证证书及计量合格证书见附表1.1.5 稀土铝导线鉴定证书见附表1.1.6 产品型式试验报告见附表1.1.7 差异表见附表2. 遵循标准3．主要技术要求3.1 环境条件导线使用的工作环境满足下表的要求3.2技术参数表，见下表：。
4。
5。
6。
7。
8。
9。
10铝绞线技术参数表一铝绞线技术参数表二3.3 导体铝导体材料为Ａοο铝。
产地和品牌见下表差异表镀锌钢丝符合GB/T3428-1997的规定，厂家选用中水广海钢丝绳厂、巩义恒星金属制品有限公司生产的镀锌钢丝和钢绞线。
原材料进厂严格检验把关，不合格的材料不准投入使用。
3.４加工工艺3.4.1 通过调整连铸连轧工艺中的铝液微量元素（稀土）的成份以及控制生产工艺条件，保证铝杆的强度和电阻率。
在此工艺过程中，严格控制铝水的精练温度和时间，扒渣和搅拌，保证铝杆化学成份的均匀性和稳定性。
3.4.２具有滑动式连续高速拉丝机，和非滑动式拉丝机，精确的配模，保证铝单线直径和抗拉强度的稳定性。
3.4.３具有带有预扭装置的高速500型和630型框式绞线机，均匀、紧密的绞制工艺技术。
具有断线保护装置，保证产品的质量。
生产的铝绞线、钢芯铝绞线外形圆整、均匀。
通过调整预扭装置导轮的位置，消除应力，确保导线的紧密度，保证导线切割后无明显的回扭或散股现象。
3.4.４采用喉箍锁紧导线的端头，保证导线的紧密程度，在正常放线时，不会出现任何“灯笼现象”。
3.4.４采用接头性能优良的冷压焊接技术，保证接头处的强度不低于铝线母体强度的90%.3.５清洁拉丝时，采用多道次的钻石拉模，保证表面的光洁度，避免铝单线表面粘附有过多的拉丝油和粉尘，并将框绞机的出线嘴、导轮、牵引等采用柔软、耐磨的材料，保证在生产过程中不损伤导线表面，确保导线表面清洁、光亮，不得有过量的拉丝油和金属粉尘，也不得有明显的划伤、压痕和与良好的商品不相知称的任何缺陷。
钢芯铝绞线参数范文
钢芯铝绞线参数范文
钢芯铝绞线（ACSR）是一种用于输电和配电的导线，具有高强度、轻巧、耐腐蚀和低功率损耗的特点。
它由铝绞线和一条钢芯组成，钢芯提供
了线路的强度和稳定性，而铝绞线则提供了导电能力。
以下是钢芯铝绞线
的主要参数：
1.导线类型：
2.钢丝芯：
钢芯通常采用由一根或多根钢丝构成，以提供导线的强度和稳定性。
钢丝的直径和数量将根据导线的额定截面积和设计要求进行选择。
3.铝绞线：
铝绞线由多股细铝线组成，这些细铝线通过绞合在一起形成一个整体。
铝绞线的横截面积将根据导线的额定电流传输能力和输电距离进行选择。
4.截面积：
5.额定电流：
额定电流是导线能够安全传输的最大电流。
它将取决于导线的截面积、材料特性和环境条件，以确保导线在正常工作条件下不过载。
6.耐高温：
7.耐腐蚀：
8.输电距离：
9.功率损耗：
总结起来，钢芯铝绞线的参数包括导线型号、钢芯和铝绞线的材质、截面积、额定电流、耐高温和耐腐蚀性能、输电距离以及功率损耗。
这些参数将根据不同的应用需求和环境条件来选择，以确保线路的安全和稳定运行。
钢芯铝绞线参数
技术部分1.总则1.1.1 我公司提供的产品满足招标文件提出的技术要求。
1.1.2 设备参数，使用时间见下表：1.1.3 产品业绩见附表1.1.4 我公司满足国家经贸委关于发布全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录通知中对产品和厂家的要求，产品型号使用证书、质量体系认证证书及计量合格证书见附表1.1.5 稀土铝导线鉴定证书见附表1.1.6 产品型式试验报告见附表1.1.7 差异表见附表2. 遵循标准3．主要技术要求3.1 环境条件导线使用的工作环境满足下表的要求3.2技术参数表，见下表：铝绞线技术参数表一铝绞线技术参数表二3.3 导体铝导体材料为Ａοο铝。
产地和品牌见下表差异表镀锌钢丝符合GB/T3428-1997的规定，厂家选用中水广海钢丝绳厂、巩义恒星金属制品有限公司生产的镀锌钢丝和钢绞线。
原材料进厂严格检验把关，不合格的材料不准投入使用。
3.４加工工艺3.4.1 通过调整连铸连轧工艺中的铝液微量元素（稀土）的成份以及控制生产工艺条件，保证铝杆的强度和电阻率。
在此工艺过程中，严格控制铝水的精练温度和时间，扒渣和搅拌，保证铝杆化学成份的均匀性和稳定性。
3.4.２具有滑动式连续高速拉丝机，和非滑动式拉丝机，精确的配模，保证铝单线直径和抗拉强度的稳定性。
3.4.３具有带有预扭装置的高速500型和630型框式绞线机，均匀、紧密的绞制工艺技术。
具有断线保护装置，保证产品的质量。
生产的铝绞线、钢芯铝绞线外形圆整、均匀。
通过调整预扭装置导轮的位置，消除应力，确保导线的紧密度，保证导线切割后无明显的回扭或散股现象。
3.4.４采用喉箍锁紧导线的端头，保证导线的紧密程度，在正常放线时，不会出现任何“灯笼现象”。
3.4.４采用接头性能优良的冷压焊接技术，保证接头处的强度不低于铝线母体强度的90%.3.５清洁拉丝时，采用多道次的钻石拉模，保证表面的光洁度，避免铝单线表面粘附有过多的拉丝油和粉尘，并将框绞机的出线嘴、导轮、牵引等采用柔软、耐磨的材料，保证在生产过程中不损伤导线表面，确保导线表面清洁、光亮，不得有过量的拉丝油和金属粉尘，也不得有明显的划伤、压痕和与良好的商品不相知称的任何缺陷。
