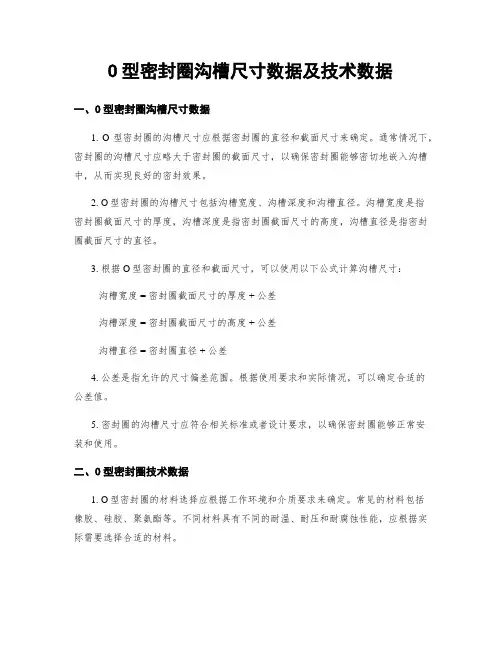

O型密封圈

（一）O型圈的概述与密封原理

日期：2007-4-16 查看：577

O型橡胶圈密封圈简称O型圈，是一种截面形状为圆形的橡胶圈。O型密封圈是液压、气动系统中使用最广泛的一种密封件。O型圈有良好的密封性能，既可用于静密封，也可用于动密封中；不仅可单独使用，而且是许多组合式密封装置中的基本组成部分。它的使用范围很宽，如果材料选择得当，可以满足各种介质和各种运动条件的要求。

O型密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。

（二）压缩率现拉伸量

日期：2007-4-16 查看：737 O型密封圈是典型的挤压型密封。O型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。O型密封圈有良好的密封效果很大程度上取决于O型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。

2.1．压缩率

压缩率W通常用下式表示：

W=（d0-h）/d0 ×100%

式中d0-----O型圈在自由状态下的截面直径(mm);

h------O型圈槽底与被密封表面的距离（沟槽深度），即O型圈压缩后的截面高度(mm)

在选取O形圈的压缩率时,应从如下3方面考虑：

1．要有足够的密封接触面积；

2．摩擦力尽量小；

3．尽量避免永久变形。

从以上这些因素不难发现,他们相互之间存在矛盾。压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。因此，在选择O形圈的压缩率时，要权衡各方面的因素。一般静密封压缩率大于动密封，但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。

注：旋转运动工作压力一般不超过0.4 Mpa,硬度选择在(70±5)度;超出0.4 Mpa则按特殊密封装置设计。

日本JISB 2406－1991 推荐的O形圈密封的最大间隙/mm
