某选煤厂技术改造主厂房设备安装施工组织设计(DOC24页)

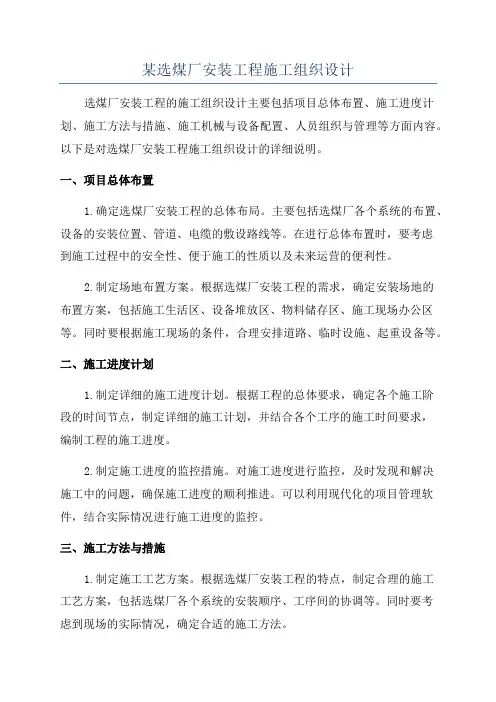

某选煤厂安装工程施工组织设计
某选煤厂安装工程施工组织设计选煤厂安装工程的施工组织设计主要包括项目总体布置、施工进度计划、施工方法与措施、施工机械与设备配置、人员组织与管理等方面内容。
以下是对选煤厂安装工程施工组织设计的详细说明。
一、项目总体布置1.确定选煤厂安装工程的总体布局。
主要包括选煤厂各个系统的布置、设备的安装位置、管道、电缆的敷设路线等。
在进行总体布置时，要考虑到施工过程中的安全性、便于施工的性质以及未来运营的便利性。
2.制定场地布置方案。
根据选煤厂安装工程的需求，确定安装场地的布置方案，包括施工生活区、设备堆放区、物料储存区、施工现场办公区等。
同时要根据施工现场的条件，合理安排道路、临时设施、起重设备等。
二、施工进度计划1.制定详细的施工进度计划。
根据工程的总体要求，确定各个施工阶段的时间节点，制定详细的施工计划，并结合各个工序的施工时间要求，编制工程的施工进度。
2.制定施工进度的监控措施。
对施工进度进行监控，及时发现和解决施工中的问题，确保施工进度的顺利推进。
可以利用现代化的项目管理软件，结合实际情况进行施工进度的监控。
三、施工方法与措施1.制定施工工艺方案。
根据选煤厂安装工程的特点，制定合理的施工工艺方案，包括选煤厂各个系统的安装顺序、工序间的协调等。
同时要考虑到现场的实际情况，确定合适的施工方法。
2.确定安全技术措施。
制定安全技术措施和操作规程，确保施工过程中的安全。
包括制定安全交底制度，培训施工人员的安全意识，做好施工现场的安全防护。
四、施工机械与设备配置1.确定施工机械与设备的类型和数量。
根据选煤厂安装工程的施工需要，确定施工机械和设备的类型和数量，并进行租赁或购买。
同时要考虑到施工现场的条件，确保机械和设备的运行顺利。
2.制定机械设备使用和维护计划。
编制机械设备的使用和维护计划，定期检修和维护机械设备，确保施工过程中的机械设备的正常运行。
五、人员组织与管理1.确定施工人员的组织结构。
根据选煤厂安装工程的施工需要，确定施工人员的组织结构，包括施工队伍的组成和分工，以及各个职责的人员。

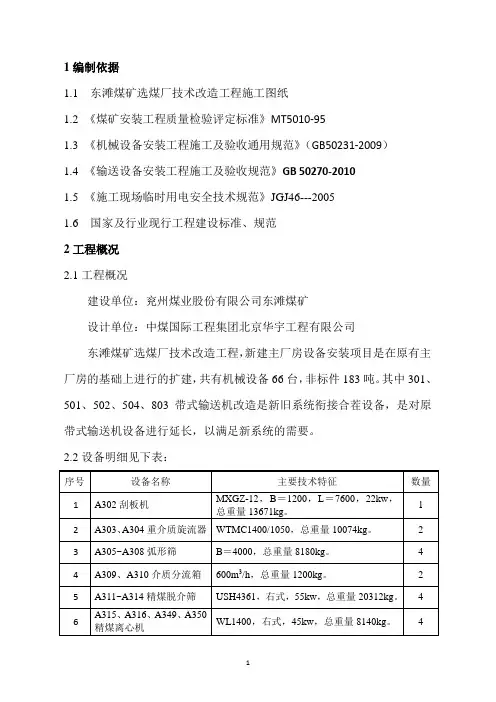

选煤厂技术改造工程施工方案 正文
1编制依据1.1 东滩煤矿选煤厂技术改造工程施工图纸1.2 《煤矿安装工程质量检验评定标准》MT5010-951.3 《机械设备安装工程施工及验收通用规范》（GB50231-2009）1.4 《输送设备安装工程施工及验收规范》GB 50270-20101.5 《施工现场临时用电安全技术规范》JGJ46---20051.6 国家及行业现行工程建设标准、规范2工程概况2.1工程概况建设单位：兖州煤业股份有限公司东滩煤矿设计单位：中煤国际工程集团北京华宇工程有限公司东滩煤矿选煤厂技术改造工程，新建主厂房设备安装项目是在原有主厂房的基础上进行的扩建，共有机械设备66台，非标件183吨。
其中301、501、502、504、803带式输送机改造是新旧系统衔接合茬设备，是对原带式输送机设备进行延长，以满足新系统的需要。
2.2设备明细见下表：3工程目标3.1安全目标：杜绝轻伤及以上的安全事故。
3.2质量目标：符合国家及行业相关现行标准，工程质量合格。
3.3工期目标：严格按照建设方工期安排。
3.4环璄目标：废弃物回收处理100%，施工用材料及废弃物分类排放或堆放。
4施工部署4.1施工组织4.1.1施工管理体系为了使企业的管理体制、运行机制适应市场的变化，能够高效、协调的运转，我公司依据本工程特点，在工程管理上采用国际上通行的管理模式－项目法施工管理体制。
组织是管理的基本职能，组织结构设置的是否合理直接关系着项目管理目标实现的成败。
针对当前面临市场条件和外部环境，组建了以工程项目为管理对象，以项目班子承包和项目经理负责制为核心的双向控制的管理模式。
项目部内按“计划、组织、协调、监督、服务”职能设置业务管理机构。
4.1.2工程相关方职责与分工4.1.3工程关键节点施工前材料、设备、基础验收---隐蔽工程---设备安装---单机试运行---工程验收---投入运行4.2施工准备4.2.1技术准备组织施工技术人员学习有关规程、标准、熟悉锅炉图纸、技术要求等有关资料。
某矿井选煤厂机电设备安装工程施工组织设计
目录第一章编制说明 01.1编制原则 01.2编制依据 0第二章工程概况 (1)2.1工程建设地点自然状况及施工条件 (1)2.1.1厂区地理概况 (1)2.1.2气象 (1)2.3工程施工特点 (4)第三章施工总体部署 (6)3.1工程管理目标 (6)3.1.1质量目标 (6)3.1.2 工期目标 (6)3.1.3 职业健康安全管理目标 (6)3.1.4环境保护及文明施工目标 (6)3.2施工组织机构 (6)3.3施工作业队伍 (8)3.4总体施工顺序 (8)3.4.1施工区域划分 (9)3.4.2 施工顺序要求 (9)第四章施工准备 (10)4.1现场准备 (10)4.1.1组织准备 (10)4.1.4现场排水 (11)4.1.5临时用电 (11)4.1.6房屋及围墙 (11)4.2技术准备 (11)4.2.1施工技术准备 (11)4.2.2主要技术规范 (12)4.2.3施工组织设计及专项方案编制计划 (13)4.2.4单位工程、分部分项工程划分 (13)4.3各类资源准备 (14)4.3.1劳动力需求计划 (14)4.3.2施工机具需求计划 (14)第五章施工现场平面布置 (16)5.1布置方案 (16)5.1.1 场地、道路布置 (16)5.1.2 生产设施布置 (16)5.1.3 生活设施布置 (16)5.1.4 临时用水、用电布置 (16)5.2施工平面布置图 (16)第六章主要施工方法 (18)6.1机械设备安装 (18)6.1.1设备安装通用部分 (18)6.1.2电机和减速机安装 (20)6.1.3带式输送机安装 (22)6.1.4振动筛安装 (30)6.1.7水泵安装 (34)6.1.8破碎机安装 (35)6.1.9除铁器安装 (36)6.1.10电子皮带秤安装 (36)6.1.11非标溜槽制作安装 (37)6.2电气设备安装 (38)6.2.1变压器安装 (38)6.2.2成套配电柜安装 (39)6.2.3成套配电柜箱装 (40)6.2.4母线安装 (41)6.2.5电缆桥架安装 (42)6.2.6电缆保护管安装 (44)6.2.7电缆敷设 (45)6.2.8防雷接地安装 (49)6.3试运转 (52)6.3.1单机试运转 (52)6.3.2联合试运转 (56)第七章施工进度计划及保证措施 (57)7.1施工进度计划 (57)7.2施工进度计划保证措施 (57)7.2.1组织措施 (57)7.2.2技术措施 (57)7.2.3经济措施 (58)7.2.4合同措施 (58)第八章质量保证体系及措施 (60)8.1质量目标：质量目标为“合格”。
某选煤厂安装工程施工组织设计(27页).doc
***洗煤厂安装工程施工组织设计目录一、工程概况 (3)二、施工组织人员配备计划 (3)三、施工工期及质量控制 (3)四、设备配置 (4)五、现场准备 (5)六、技术准备 (5)七、主要施工工艺及方法： (6)1、室外给排水管道安装工艺 (6)2、管道测量放线 (6)3、土方开挖 (7)4、土方回填 (8)5、管道的布置及安装 (8)6、管道及附件的吊装 (9)7、管道焊接 (10)8、管道阀门及附件安装 (11)9、管道保温 (12)10、管道试验、清洗和试运行 (13)（四）、给水管网的清洗应符合下列规定： (14)（五）、热水管网的清洗应符合下列规定： (14)（六）、管网试运行 (15)八、保证工期的技术组织措施 (15)1、工期目标 (15)2、组织保证措施 (15)3、技术措施 (17)九、雨季施工措施 (18)十、安全文明生产 (20)1、安全生产 (20)2、文明施工 (20)十一、安全管理制度及其主要措施 (21)1、安全保证体系 (21)2、安全生产责任制 (21)十二、工程质量保证措施 (23)十三、临时用电措施 (24)1、配电箱、开关箱设置原则 (24)2、安全用电技术措施 (25)3、安全用电组织措施 (26)一、工程概况本工程为*****选煤厂安装工程，工程地点位于**市**路***公司工业广场区域内。
施工内容包括全厂给排水管道安装、消防给水管道安装、厂区采暖管网安装及压滤干燥车间工业管道安装。
室外污水系统采用枝状管网，给水及中水系统采用环状管网。
其中室外污水主管采用热轧无缝钢管，焊接连接；给水及中水管网主要采用直缝卷焊钢管，焊接连接；消防给水主管采用镀锌钢管，沟槽式卡箍连接；该厂区管道纷繁复杂，交叉点众多，安排好管路交叉点的方案是工程的关键。
二、施工组织人员配备计划本工程管理人员配置见下表:三、施工工期及质量控制1、施工工期：计划开工日期：2017年 7月10日计划竣工日期：2017年9月30日。
某选煤厂施工组织设计
施工组织总设计编制单位： 项目经理： 目录前言..................................................................................................................第一章建设项目工程概况.. (12)1.1 地理位置 (3)1.2 厂区地理、气象及地震情况...........................................................1.3 建设项目工程设计概况...................................................................第二章施工部署及主要建设工程的施工方案............................................2.1 主要工程项目..................................................................................2.2 主要建设工程施工方案...................................................................2.3 运输..................................................................................................2.4 施工安全措施................................................................................2.5 交叉作业..........................................................................................第三章全场性施工准备工作计划.................................................................3.1 劳动组织准备..................................................................................3.2 技术准备.........................................................................................3.3 施工现场准备..................................................................................第四章施工总进度计划...............................................................................4.1 项目施工总体计划安排.................................................................4.2 设计图纸供图计划........................................................................4.3 设备采购计划第五章各项资源需要量计划.............................5.1 人工................................................................................................5.2 施工机具........................................................................................5.3 材料及构配件................................................................................5.4 试验与检验....................................................................................5.5 人员培训........................................................................................5.6 试运转............................................................................................第六章全场性施工总平面图设计...............................................................6.1 施工道路........................................................................................6.2 施工单位生产、生活设施.............................................................6.3 水电线路布置................................................................................6.4 临时设施及设备材料堆放场地.....................................................6.5 主要机械设备布置........................................................................第七章项目控制..........................................................................................7.1 项目控制简述................................................................................7.2 质量控制........................................................................................7.3 费用控制........................................................................................7.4 进度控制........................................................................................第八章合同管理..........................................................................................8.1 合同管理........................................................................................8.2 合同双方的联系方式.....................................................................8.3 合同变更与索赔............................................................................编制人员名单序号姓名职务职称负责工作编制依据1、《选煤设计研究院ISO9001/GBT19000质量体系程序文件汇编》1997年7月。

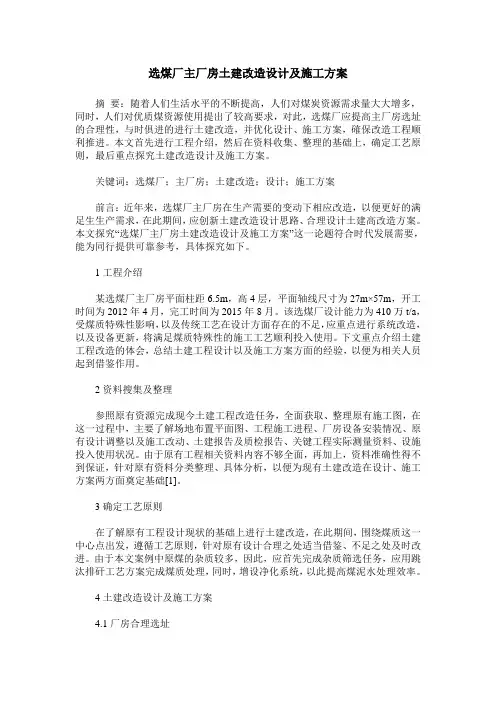

选煤厂主厂房土建改造设计及施工方案
选煤厂主厂房土建改造设计及施工方案摘要：随着人们生活水平的不断提高，人们对煤炭资源需求量大大增多，同时，人们对优质煤资源使用提出了较高要求，对此，选煤厂应提高主厂房选址的合理性，与时俱进的进行土建改造，并优化设计、施工方案，確保改造工程顺利推进。
本文首先进行工程介绍，然后在资料收集、整理的基础上，确定工艺原则，最后重点探究土建改造设计及施工方案。
关键词：选煤厂；主厂房；土建改造；设计；施工方案前言：近年来，选煤厂主厂房在生产需要的变动下相应改造，以便更好的满足生生产需求，在此期间，应创新土建改造设计思路、合理设计土建高改造方案。
本文探究“选煤厂主厂房土建改造设计及施工方案”这一论题符合时代发展需要，能为同行提供可靠参考，具体探究如下。
1工程介绍某选煤厂主厂房平面柱距6.5m，高4层，平面轴线尺寸为27m×57m，开工时间为2012年4月，完工时间为2015年8月。
该选煤厂设计能力为410万t/a，受煤质特殊性影响，以及传统工艺在设计方面存在的不足，应重点进行系统改造，以及设备更新，将满足煤质特殊性的施工工艺顺利投入使用。
下文重点介绍土建工程改造的体会，总结土建工程设计以及施工方案方面的经验，以便为相关人员起到借鉴作用。
2资料搜集及整理参照原有资源完成现今土建工程改造任务，全面获取、整理原有施工图，在这一过程中，主要了解场地布置平面图、工程施工进程、厂房设备安装情况、原有设计调整以及施工改动、土建报告及质检报告、关键工程实际测量资料、设施投入使用状况。
由于原有工程相关资料内容不够全面，再加上，资料准确性得不到保证，针对原有资料分类整理、具体分析，以便为现有土建改造在设计、施工方案两方面奠定基础[1]。
3确定工艺原则在了解原有工程设计现状的基础上进行土建改造，在此期间，围绕煤质这一中心点出发，遵循工艺原则，针对原有设计合理之处适当借鉴、不足之处及时改进。
由于本文案例中原煤的杂质较多，因此，应首先完成杂质筛选任务，应用跳汰排矸工艺方案完成煤质处理，同时，增设净化系统，以此提高煤泥水处理效率。
洗煤厂机电设备安装施工组织设计
目录1工程概况 (3)1.1工程简述 (3)1.2工程内容:本工程主要安装工程量包括： (3)1.3工程施工目标 (25)1.4工期质量安全文明施工目标 (25)1.5本工程所采用的标准、规范 (25)2施工组织及劳动力计划 (27)2.1施工组织机构设置 (27)2.2施工力量部署 (27)2.3施工建议 (28)3施工进度计划 (29)3.1施工进度总体安排 (29)3.2主要进度控制点 (29)3.3施工进度计划 (29)4施工技术方法及措施 (30)4.1概述 (30)4.2、通用设备施工技术方案 (30)4.5皮带输送机设备安装一般方法 (46)4.6.泵类设备安装方法及技术要求 (54)4.7一般风机安装 (59)4.8.喷油双螺杆空气压缩机（高压风机）安装 (60)4.9吊装技术措施 (66)4.9.3铺设皮带的安全措施 (69)4.10工艺管道安装工程 (69)4.10.1施工准备 (70)4.10.2主要施工方法及技术要求 (70)4.11消防、给排水工程 (73)4.12仪表工程 (76)4.13电气安装工程 (79)5施工技术组织措施 (81)5.1工期保证措施 (81)5.2质量保证措施 (83)5.3安全保证措施 (85)5.4现场文明施工措施 (87)5.5冬、雨季施工措施 (88)6施工总体规划 (88)6.1临时设施规划 (88)7．资源配备计划 (90)7.1.安装 (91)7.2.电气设备使用维护 (91)7.3.用电安全及电气防火技术措施 (92)8临时用水 (93)9.施工机具需用量计划 (93)9.1主要机具需用量一览表 (93)9.2主要检验、测量和试验设备需用量一览表 (94)1工程概况1.1工程简述神华集团神东分公司——保德洗煤厂技改扩建项目机电设备安装工程，位于保德县桥头镇夏柳青村，本工程主要采用了块煤入洗重介浅槽分选，末煤入选重介选流螺旋分选，再洗重介旋流洗选工艺。
选煤厂主厂房施工组织设计
目录第一章编制依据 (1)第二章工程概况、特点 (2)第三章组织机构及指挥系统 (3)第四章施工部署 (5)第五章主要施工方法 (11)第一节测量放线 (11)第二节钢筋工程 (14)第三节模板工程 (21)第四节预埋件安装、预留孔洞施工 (24)第五节混凝土工程 (26)第六节钢结构制安工程 (33)第七节填充墙砌筑工程 (39)第八节门窗工程 (48)第九节楼地面工程 (50)第十节内墙抹灰 (53)第十一节外墙抹灰 (59)第十二节屋面防水工程 (63)第六章冬、雨期施工技术措施 (65)第一节冬期施工技术措施 (65)第二节雨期施工技术措施 (68)第七章质量计划和保证措施 (69)第八章成品保护措施 (83)第九章工期目标和保证措施 (86)第十章安全消防保证措施 (88)第十一章现场文明施工、环境保护措施 (93)第十二章节能措施 (98)第十三章附表、附图 (104)第一章编制依据一、编制依据1．施工现场及已完基础工程（我公司承建）2. 施工图纸：主厂房设备安装图（无建筑图）3．国家及地方现行规范、标准3.1 工程测量规范GB50026-20073.2 砌体工程施工质量验收规范GB50203-20023.3 混凝土结构工程施工质量验收规范GB50204-20023.4钢结构工程质量验收规范3.5 建设工程项目管理规范 GB／T50326-20013.6 钢筋焊接及验收规范 JGJ18-20033.7 建筑机械使用安全技术规程 JGJ33-20013.8 施工现场临时用电安全技术规程JGJ46-20053.9 建筑施工安全检查标准 JGJ59-993.10 建筑施工高处作业安全技术规程 JGJ80-913.11 龙门架及井架物料提升机安全技术规范 JGJ88-923.12 建筑施工扣件式钢管脚手架安全技术规范（2002年版） JGJ130-2001 3.13山西省建筑工程施工质量验收规程 DBJ04-226-20033.14建设工程强制性标准4．国家现行标准图集4.1 钢筋混凝土结构施工图整体表示方法制图规则和构造详图修正《11G101》第二章工程概况、特点一、工程概况该项目土建工程主要包括主厂房的基础（已完工）、现浇混凝土柱、梁、板、及部分钢屋架、砌筑、抹灰、屋面工程等项目。
选煤厂设备安装施工组织设计
1.工程概况山西东辉集团邓家庄煤业有限公司200万吨/年洗煤项目包括洗煤车间厂房内、外设备安装。
其中厂房内安装又包括厂房内水泵安装和厂房内设备安装。
厂房内水泵20台，设备82台套。
钢结构574.7吨，非标溜槽126吨。
厂外设备27台套。
工程地点位于汾阳市三泉镇规划的工业园区内。
距汾阳市区西南不足20公里，东南距307国道2公里，南距孝柳铁路东曹车站不足1.5公里。
2.编制依据山西东辉集团邓家庄煤业有限公司200万吨/年洗煤项目有关设计文件和国家、省部级有关规程、规范、验收标准编制。
《工程测量规范》GB50026-2007《煤矿安装工程质量检验评定标准》MT5010-95《钢结构工程施工质量验收规范》GB50205-2001《建筑电气工程施工质量验收规范》GB50303-2002《连续输送设备安装工程施工及验收规范》GB50270-98《现场设备，工业管道焊接工程施工及验收规范》GB50236-98《工业金属管道工程施工及验收规范》GB50235-97《施工现场临时用电安全技术规范》 JGJ46-2005《建设工程施工现场供用电安全规范》 GB50194-1993《建筑施工安全检查标准》 JGJ59-1999《建筑机械使用安全技术规程》 JGJ33-2001《建筑施工高处作业安全技术规范》 JGJ80-19913.施工承包目标3.1工程质量我公司将山西东辉集团邓家庄煤业有限公司200万吨/年洗煤项目机电设备安装工程列为本公司在该地区的重点工程，精心组织、精心施工，争创优质工程。
3.2施工工期为保证在50天内如期完成安装任务，各施工班组要打破专业界限，交叉施工，立体作业，积极拓展工作面。
3.3安全生产严格执行企业有关规章制度，坚持以人为本，安全第一的方针，实现无重伤以上人身伤亡事故和重大机电设备事故。
3.4文明施工按企业施工现场文明达标标准组织施工，争取实现市级文明工地目标。
4.施工部署4.1施工组织4.1.1 为确保本工程全方位的组织管理能够顺利实施，具备安装条件之前我公司将调派具有高级职称，多次承建过大中型选煤厂设备安装工程施工的项目总工组织安装施工，并在原项目部组成人员的基础上充实部分具有类似工程施工管理经验的工程技术人员和管理人员。
选煤厂改造主厂房设备安装方案
选煤厂改造主厂房设备安装方案六、主要设备的施工方法：（一）非标制作安装：1、所有非标设备（各种溜槽、筛下漏斗、槽体、箱体），除螺栓连接外，均采用连续角焊焊接，焊脚高度为被焊件最小板厚。
焊缝及螺栓连接处均不得漏水。
2、所有法兰连接处均采用橡胶垫密封，施工时橡胶垫接头应采用斜面搭接等措施，避免漏水。
3、铺耐磨钢板的非标，采用衬板与基板塞焊连接的方式，塞焊间隔约300—400mm，衬板边缘与基板采用连续角焊焊接，保证连接强度，衬板可分割制作，下料尺寸由制作厂家自行确定。
4、非标外部的加强筋（钢板、角钢）均要求将其端部倒脚45°。
5、图中要求非标如需要铺设铸石板时，在铸石板的母板上现场接扁钢隔条，隔条间距视铸石板的大小可做调整，一般不超过500—600mm；铸石层端面外露部分应使用扁钢封条；铸石板结剂要求具有高粘结强度和耐水、耐酸碱腐蚀性。
6、非标制品的涂装要求：外表面均先除锈，涂灰色防腐漆，再涂深灰色油漆。
（二）设备吊装：1、设备到货后视其外形尺寸与吊装口尺寸的情况和设备重量与厂房内天车情况，能整体吊装的即整体吊装至安装标高，不能直接吊装的先行解体，分单件吊装。
2、设备均使用厂房内天车从设备吊装口提升至设备安装标高层面，利用道木加滚杠的方式滑移至安装位置。
而后利用设备起重梁将设备吊装就位。
3、现以精煤脱水分级筛319G\320G的最重设备整机件作为计算标准（14.5t），对设备吊装中选用钢丝绳进行验算：吊装计算重量G1＝1.1G＝1.1×14500kg＝16500kg；其中1.1为动载系数；选用规格为6×37-φ30-1550的钢丝绳（双股）扣，最小破断拉力为FP＝52900kgf，钢丝绳与垂线夹角为45°。
F＝G1/4/sin45°＝16500/4/0.707＝5834.5kgn＝FP/F＝52900/5834.5＝9.1n＞8，满足使用要求，故单件小于14.5吨的设备均可选用此钢丝绳进行吊装作业。
选煤厂设备安装施工方案
选煤厂设备安装施工方案一、选煤厂设备安装施工方案概述选煤厂是煤炭行业重要的生产设施之一，设备安装施工对于选煤厂的正常运行和生产效率起着关键作用。
本文将围绕选煤厂设备安装施工方案展开，包括施工前期准备、施工方案设计、现场实施和施工完成后的验收等内容。
二、施工前期准备1.技术准备：根据选煤厂设备的类型和规模，确定安装所需的技术方案和工艺参数。
制定施工图纸，并与设备供应商进行沟通和确认。
2.材料准备：根据施工方案和图纸，准备所需的施工材料，包括各种管道、支架、螺栓等。
3.人员准备：确定施工所需的人员组成和人数，并进行培训和技术交流，确保施工人员具备必要的技能和安全防护知识。
4.预算准备：根据施工方案和材料准备情况，制定详细的施工预算，包括人员费用、材料费用和设备费用等。
三、施工方案设计1.设计施工流程：根据选煤厂设备的类型和规模，确定施工的整体流程。
包括设备拆卸、安装、调试等各个环节的顺序和时间安排。
2.确定安装方式：根据设备的特点和空间条件，确定合适的安装方式，包括地面安装、平台安装、悬挂安装等。
3.制定安装图纸：根据施工流程和安装方式，制定详细的安装图纸，包括设备的位置和方向、管道的走向和连接方式等。
4.制定安全措施：针对施工过程中可能出现的安全风险，制定相应的安全措施，包括工人的安全防护要求、设备的稳定支撑措施等。
四、现场实施1.施工调度：根据施工方案和图纸，对施工人员进行调度和分工，确保施工进度和质量。
2.设备拆卸：按照施工图纸和安全措施，对选煤厂原有的设备进行拆卸，包括切断电源、拆卸管道和支架等。
3.设备安装：按照施工图纸和安装流程，对新设备进行安装，包括设备的定位、连接和固定等。
4.管道连接：根据设备的走向和施工图纸，对各项管道进行连接，包括排污管、进料管、水管等。
5.安全监测：施工过程中，对设备和管道进行定期的安全监测，确保施工安全和设备稳定。
五、施工验收1.施工质量检查：对施工过程中的各个环节进行质量检查，包括设备的安装牢固性、管道的连接质量等。
选煤厂施工组织设计
xxxxxxxxx有限责任公司xx洗煤厂机电设备安装工程投标文件目录（Ⅰ标段）一、投标书二、授权委托书三、法定代表资格证明书四、承诺书五、资质证、营业执照、安全许可证等证书复印件六、项目部建造师及五大员等简介及证书复印件七、施工合同等相关业绩复印件八、施工主要机械表九、施工组织设计xxxxxxxxx有限责任公司xx洗煤厂机电设备安装工程投标文件一、工程概况1、根据中山洗煤厂技改工艺流程，技改共分为如下几个生产系统：1) 精煤脱水系统：从浮选机下精矿桶开始到加压过滤机处理后的洗后产品（精煤）至大倾角皮带（不含）的所有生产设备及辅助设备；另含原主厂房精煤脱水筛的安装。
2) 煤泥浓缩系统：包括浓缩来料及处理后的产品运输至压滤车间为止的所有生产设备及辅助设备；3）设备操作均可实现就地操作和集控操作。
2 安装工程机电设备安装工程：所有选煤厂机电设备安装工程（包括通讯工程）。
其中包括：技改项目中的加压过滤车间（包含压滤系统的设备）、浓缩车间、空压机房、配电室、原主厂房精煤脱水筛更换安装等安装工程。
A.工程范围包括设备的单机试运、分部试运、选煤厂机械设备系统联合试运转及调试、参加配合带煤带水联合调试及性能验收试验和消缺。
B.工程范围包括由招标方提供的所有全厂设备及材料的卸车、清点、验收、发放、保管仓储（包括设备的覆盖）。
包括所有与本次安装标段相关的设备材料的一般性缺陷处理及二次倒运。
C.主厂房至浓缩车间、压滤车间、浓缩车间的所有生产管道的材料购买（管材、阀门、焊材、相应的连接件及图纸规定的其他所有材料）、运输、装卸、保管、预制构件、安装、检测及试压调试的全部工作。
D.工程范围包括招标方供货的相关设备以散件形式提供时的现场二次组装工作。
设备厂商提供的仪表及附件安装。
E. 所有工艺设备（包括坑、池、仓等混凝土设备）、管道、阀门、箱盘柜、测点（如变送器等）等的标识（示）挂牌，具体要求如下：投标方将标明系统中每台设备的技术参数, 铭牌上的文字大小能够在工作位臵中清晰可见。
山西天地王坡煤业有限公司选煤厂主厂房改造工程施组
山西天地王坡煤业有限公司选煤厂主厂房改造工程施工组织设计编制:技术负责人：项目经理:审核：批准：工程名称：主厂房改造工程发包单位:山西天地王坡煤业有限公司承包单位：目录一、工程概况二、施工准备三、工程质量目标、安全管理目标及环境目标四、施工进度安排五、劳动力计划六、主要施工机械设备七、钢结构拆除及钢结构制作、安装施工方法八、质量保证措施九、安全施工措施十、钢结构工程冬雨季施工措施十一、现场文明施工措施十二、附表一、工程概况本工程为山西天地王坡煤业有限公司选煤厂主厂房改造工程，我单位负责该工程的土建部分施工，本工程土建部分改造平面呈凸字型,长31m,宽21m，整个主厂房主要承重骨架系统均为钢结构，改造内容包扩:21.8m、18.6m、16。
4m、12。
6m、7。
6m、4m及0m钢梁、钢柱及板的加固、拆除及新增柱梁施工。
新建部分位于厂房1-1轴至1轴，F轴至E轴均为钢结构。
基础采用条形基础，基础以上为钢结构柱梁形成承重体系，板采用压型金属板配合混凝土形成组合型承重板。
新建部分长6m，宽3m总高度18。
6m。
二。
施工准备1. 组织有关工程管理和技术人员对设计图纸进行会审。
对图纸不明确及施工中有困难的地方，要与设计单位作好变更鉴证手续。
2。
根据施工图纸结合本单位的设备和技术条件,制定出工程的主体施工方案，并提出材料计划.3。
对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。
4. 钢结构工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。
5。
在钢结构工程施工前，对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。
6. 钢结构进入现场进行构件检验并合理堆放，以便于构件进入现场后顺利的安装.7。
现场吊装前，应在柱脚埋件上弹好十字线，同时将标高控制点设置好。
现场场地应平整夯实,没有积水，并且要预留车道.三、工程质量目标、安全管理目标及环境目标1、工程质量目标：工程总体质量目标：合格。
选煤厂主要工业建筑物与构筑物施工组织设计
目录一、前言 (2)1、编制依据 (2)2、施工范围 (4)3、选煤厂主要工业建筑物与构筑物简述： (5)二、建安施工的施工部署 (7)2.1 施工项目部的管理机构及质量、安全保证体系 (7)2.2、施工项目部资源管理 (10)2.3、施工总体安排 (13)2.4、工程前期准备工作 (14)三、分部分项工程的施工方案 (17)四、土建安装施工的质量保证措施 (83)五、土建安装施工的安全保证措施 (104)六、土建安装施工的工期保证措施 (131)七、重负荷试车、试生产及竣工验收组织方案 (147)八、技术服务与培训计划...................................................................................... 错误!未定义书签。
九、差异表.............................................................................................................. 错误!未定义书签。
十、投标方需要说明的其它问题.......................................................................... 错误!未定义书签。
一、前言1、编制依据1、《 ***》2、《***总平面布置图》3、部分建安、电气施工图纸；4、现行国家、行业标准、规范和相关的国外标准、规范。
其中：土建工程：1、混凝土强度检验评定标准 GBT50107-20102、混凝土质量控制标准 GBT50164-20113、地基与基础工程施工质量验收规范 GB50202-20024、砌体工程施工质量验收规范 GB50203—2002（2011版）5、混凝土结构工程施工质量验收规范 GB50204—20026、建筑地面工程施工质量验收规范 GB50209—20107、建筑安装工程质量验收统一标准 GB50300—20018、建筑工程质量检验评定标准 GBJ301—889、建筑地基处理技术规范 JGJ79—200210、钢筋焊接及验收规程 JGJ18—201211、建筑冬期施工规程 JGJT104—201112、钢结构工程施工质量验收规范 GB50205—2001安装工程：1、涂装前钢材表面锈蚀等级和除锈等级 GB8923—882、钢结构工程质量检验评定标准 GB50221—953、通风与空调工程施工及验收规范 GB50243—20024、钢结构焊缝外形尺寸 GB10854—895、钢结构高强度螺栓连接设计施工及验收规范 JGJ82—20116、机械设备安装工程施工及验收通用规范 GB50231—987、压缩机、风机、泵安装工程施工及验收规范 GB50275—20108、工业金属管道工程施工及验收规范 GB50284—20119、现场设备、工业管道焊接工程施工及验收规范 GB50236—201110、给排水管道工程施工及验收规范 GB50268—9711、建筑给水排水及采暖工程施工质量验收规范 GB50242—200212、工业安装工程质量检验评定统一标准 GB50252—201013、工业金属管道工程质量检验评定标准 GB50184—9314、通风与空调工程施工质量验收规范 GB50243—200215、通用阀门的压力试验 GB/T13927—9216、安全阀一般要求 GBT12241—200517、减压阀一般要求 GB12244—8918、无缝钢管超声波探伤方法 GB/T5777—200819、气焊、手工电弧焊和气体保护焊焊缝坡口形式及尺寸 GB985—8820、钢焊缝手工超声波探伤方法和探伤结果分级 GB11345-8921、漆膜厚度测定法 GB1740—200722、设备及管道保冷技术通则 GB11790—9623、工业设备及管道绝热工程质量检验评定标准 BG50185—93电气工程：1、电气装置安装工程高压电器施工及验收规范 GB50147-20102、电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB148-903、电气装置安装工程母线装置施工及验收规范 GB50149-20104、电气装置安装工程电气设备交接试验标准 GB50150-20065、电气装置安装工程电缆线路施工及验收规范 GB50168-20066、电气装置安装工程接地装置施工及验收规范 GB50169-20067、电气装置安装工程旋转电机施工及验收规范 GB50170-20068、电气装置安装工程电气盘柜及二次回路结线施工及验收规范 GB50171-929、电气装置安装工程低压电器施工及验收规范 GB50254-9610、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 GB50257-9611、电缆防火措施设计和施工验收标准 DLGJ139-8912、电气装置安装工程1KV及以下配线工程施工及验收规范 GB50258-9613、电气照明装置施工及验收规范 GB50617-201014、建筑电气安装工程质量检验评定标准 GBJ303-88仪表工程：1、工业自动化仪表工程施工及验收规范 GBJ93-862、自动化仪表安装工程质量检验评定标准 GBJ50131-2007其它：工程测量规范 GB50026-20072、施工范围工程范围包括选煤厂设计、施工、设备采购、安装、调试以及与之相配套的所有附属设施、设备，供配电、集控、通讯、给排水、暖通等工程。
选煤厂改造主厂房设备安装方案
选煤厂改造主厂房设备安装方案六、主要设备的施工方法：（_）非标制作安装:1、所有非标设备（各种溜槽、筛下漏斗、槽体、箱体），除螺栓连接外，均采用连续角焊焊接,焊脚高度为被焊件最〃皈厚。
焊缝及螺栓连接处均不得漏水。
2、所有法兰连接处均采用橡胶垫密封，施工时橡胶垫接头应采用斜面搭接等措施,避免漏水。
3、铺耐磨钢板的非标，采用衬板与基板塞焊连接的方式，塞焊间隔约300—OOmm ,衬板边缘与基板采用连续角焊焊接，保证连接强度,衬板可分割制作,下料尺寸由制作厂家自行确定。
4、非标外部的加强筋（钢板、角钢）均要求将其端部倒脚45o o5、图中要求非标如需要铺设铸石板时，在铸石板的母板上现场接扁钢隔条，隔条间距视铸石板的大小可做调整，一般不超过500—60Omm ;铸石层端面外露部分应使用扁钢封条；铸石板结剂要求具有高粘结强度和耐水、耐酸碱腐蚀性。
6、非标制品的涂装要求：外表面均先除锈，涂灰色防腐漆，再涂深灰色油漆。
（二）设备吊装：1、设备到货后视其外形尺寸与吊装口尺寸的情况和设备重量与厂房内天车情况，能整体吊装的即整体吊装至安装标高，不能直接吊装的先行解体,分单件吊装。
2、设备均使用厂房内天车从设备吊装口提升至设备安装标高层面, 利用道木加滚杠的方式滑移至安装位置。
而后利用设备起重梁将设备吊装就位。
3、现以精煤脱水分级筛319G∖320G的最重设备整机件作为计算标准(14.5t),对设备吊装中选用钢丝绳进行验算：吊装计算重量Gl = 1.1G = 1.1 × 14500kg = 165OOkg ;其中1.1为动载系数；选用规格为6×37-φ30-1550的钢丝绳(双股)扣，最小破断拉力为FP = 529OOkgf ,钢丝绳与垂线夹角为45o oF = Gl∕4∕sin45o=16500/4/0.707=5834.5kgn = FP∕F = 52900/5834.5 = 9.1n > 8 ,满足使用要求，故单件小于14.5吨的设备均可选用此钢丝绳进行吊装作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五矿选煤厂技术改造主厂房设备安装施工组织设计一、工程概况：工程名称：五矿选煤厂技术改造主厂房设备安装工程工程地点：五矿选煤厂工程建设单位：国阳五矿工程设计单位：中煤国际工程集团北京华宇工程有限公司工程施工单位：山西宏厦第一建设有限责任公司二、主要工程内容：五矿选煤厂技术改造主厂房设备安装工程明细如下：1、303G刮板输送机：B=1600 L=32.4m 重量61036kg 标高+30.5m2、304G 305G振动给煤机：重量1054kg 标高+23.8m、+21.8m3、310G跳汰机：重量79663kg 标高+21.8m、+19.2m310G/1溢流溜槽：6840kg310G/2、310G/3跳汰机下溜槽：1097kg+1097kg310G/4、310G/5驱动装置底架：2025kg+1738kg4、313G、314G斗提机：T50120 L=24750m α=60°重量46388kg*2 标高+29m、+21.8m、+19m、+13m、8m313G/1、341G/1排料溜槽：1820kg+1820kg5、319G、320G精煤脱水分级筛：重量29276kg*2 标高+19m 319G、320G筛机支座：160kg319G、320G电机支座：248kg319G/1、320G/1筛前上层溜槽：4126kg*2319G/2、320G/2筛前下层溜槽：3138kg*2319G/3、320G/3筛下漏斗：2468kg*26、325G、326G浓缩旋流器组：标高+14.742m325G/1、326G/1旋流器工作台：740kg*2325G/1、326G/1给料箱：410kg*27、328G、329G高频直线筛：4520kg*2 标高+13m 328G/1、329G/1筛前溜槽：1945kg+1903kg328G/2、329G/2筛下漏斗：1091kg*28、335G离心机：8200kg 标高+8m335G/1排料溜槽：645kg9、350G风包：φ2200*6500 V=26m3 标高+13m10、353G高频振动筛：4520kg 标高+13m 353G/1筛前溜槽：1954kg353G/2筛下漏斗：947kg10、338G带式输送机：B=800 L=21141 α=5.6° 4104kg 标高+3m 338G/1机头溜槽：369kg338G/2工作台：2348kg11、340G刮板输送机：B=1400 L=29.2m 重量39022kg 标高+24m340G/1排料溜槽：627kg12、341GA带式输送机：B=1000 L=12226 α=4.4°重量4965kg 标高+19.0m13、341GB带式输送机：B=1000 L=9773 α=7.8°重量4965kg 标高+19.0m14、342G中矸脱水筛：重量25832kg，标高+19.00m。
中矸脱水筛支座：331kg中矸脱水筛电机支架：508kg342G/1筛前上溜槽：796kg342G/2筛前下溜槽：1772kg342G/3筛下漏斗：2919kg15、343G中矸脱水筛：25585kg 标高+19.0m343G/1筛前上溜槽：1129kg343G/2筛前下溜槽：1684kg中矸脱水筛电机支架：261kg16、346G鼓风机：8210kg 标高+5.2m17、370G浓缩旋流器组：4206kg 标高+19.0m18、372G带式输送机：B=800 L=11010 α=9° 3190kg 标高+3.0m 372G/1机头溜槽：321kg372G/2工作台：1988kg19、373G带式输送机：B=800 L=20720 α=5° 4330kg 标高+3.0m373G/1机头溜槽：304kg373G/2工作台：2469kg三、编制依据：1、中煤国际工程集团设计的阳泉煤业（集团）有限责任公司五矿选煤厂技术改造主厂房等设备安装图及非标件制作图（图纸编号S2252G2）；2、招标文件；3、执行的标准规范：《煤矿安全规程》《煤矿安装工程质量检验评定标准》 MT 5010-95《机械设备安装工程施工及验收通用规范》GB50231-2009《压缩机、风机、泵安装工程施工及验收标准》GB50275-98《连续输送设备安装工程施工及验收规范》GB 50270-98《钢结构工程质量检验评定标准》GB 50221-95《工业管道工程质量检验评定标准》GB 50184-93《建设工程施工现场临时用电安全规范》GB 20194-93《起重设备安装工程施工及验收规范》GB 50278-98《施工现场临时用电安全技术规范》JGJ 46-2005宏厦一建九千质量管理体系，《程序文件》、《质量管理手册》。
4、同类工程的施工经验。
四、施工机具主要施工机械及工器具性能表四、施工部署1、质量目标：单位工程合格品率达到100%，优良品率90%以上，确保工程质量达到优良标准，争创山西省优质工程。
2、指导思想（1）依据本单位“以质量求生存，以信誉求发展”的经营方针，树立“质量第一，用户至上”的指导思想，严格按照有关技术标准，规范要求，实行项目法管理，充分发挥各生产要素的作用，高速优质完成该项工程，为建设方交出满意的产品。
（2）根据本工程特点，该工程分为七个施工队组施工，合理编排施工工序和施工进度计划，采用流水作业，确保在合同工期内高速优质完成施工任务。
（3）加强施工工序控制，实行月计划，确保总体进度计划，保证月计划实施，使标准化、规范化的管理水平能够有效发挥。
五、施工准备：1、接图后，在与五矿及其他单位有关人员跟现场，进行技术交底后，及时派施工技术人员对施工现场进行跟现场摸底，详细了解现场的有关情况，发现问题及时与建设单位有关人员联系，商量解决办法。
同时，要认真看图审图，早日联系有关部门图纸会审，对设计和施工中可能出现的问题进行核定落实，尽早作出材料计划，以便及时购料施工。
2、准备好施工所用的设备、材料和施工机具（施工机具详见表）。
缺少的要及时购回，损坏的要及时修理，提前作好施工预想，以保证施工的安全、顺利进行。
3、提前与五矿有关部门联系，落实设备订货、到货情况。
4、提前检查全体施工人员是否参加过岗前培训。
5、购买施工人员所用的劳保用品如安全帽、工用服时，必须使用正规厂家生产的、有合格证的可靠产品。
“三无”产品严禁使用。
6、施工人员入场后，要及时组织各施工队组认真学习设备安装工程的质量标准，施工图纸和随机技术文件，熟悉了解设备性能和工作原理，掌握设备安装施工步骤、施工方法，并以文字形式对所有施工人员进行技术和安全交底，学习贯彻安全技术措施，确保施工中人员的安全，保证施工的顺利进行。
7、设备到货后，要及时对设备进行开箱检查，按装箱单清点设备零部件，测量设备的实际尺寸是否与皮带砼基础尺寸相符，发现问题及时与设备厂家联系，及早解决，并作好设备开箱检查记录。
设备清点后，要及时将皮带零部件拉运回工地，大件分类堆放，小件放到临时仓库中保存，尤其是易损件要妥善保管，防止损坏。
8、要提前复核设备基础，对与设备不符的要及时处理。
9、临边、洞口防护：（1）在进入工地后，首先用DN40钢管增设楼梯临时栏杆，用管卡连接牢固。
（2）对设备洞口和窗口要用φ20圆钢焊接栏杆加以防护，与洞口周边的预埋板焊接牢固，若无预埋板的用膨胀螺栓固定。
（3）对管道的预留洞口要用钢板先封堵点焊，安装时再逐一拆除。
10、临时用电：施工主要的用电设备为电焊机，取电点由五矿选煤厂提供。
六、主要设备的施工方法：（一）非标制作安装：1、所有非标设备（各种溜槽、筛下漏斗、槽体、箱体），除螺栓连接外，均采用连续角焊焊接，焊脚高度为被焊件最小板厚。
焊缝及螺栓连接处均不得漏水。
2、所有法兰连接处均采用橡胶垫密封，施工时橡胶垫接头应采用斜面搭接等措施，避免漏水。
3、铺耐磨钢板的非标，采用衬板与基板塞焊连接的方式，塞焊间隔约300—400mm，衬板边缘与基板采用连续角焊焊接，保证连接强度，衬板可分割制作，下料尺寸由制作厂家自行确定。
4、非标外部的加强筋（钢板、角钢）均要求将其端部倒脚45°。
5、图中要求非标如需要铺设铸石板时，在铸石板的母板上现场接扁钢隔条，隔条间距视铸石板的大小可做调整，一般不超过500—600mm；铸石层端面外露部分应使用扁钢封条；铸石板结剂要求具有高粘结强度和耐水、耐酸碱腐蚀性。
6、非标制品的涂装要求：外表面均先除锈，涂灰色防腐漆，再涂深灰色油漆。
（二）设备吊装：1、设备到货后视其外形尺寸与吊装口尺寸的情况和设备重量与厂房内天车情况，能整体吊装的即整体吊装至安装标高，不能直接吊装的先行解体，分单件吊装。
2、设备均使用厂房内天车从设备吊装口提升至设备安装标高层面，利用道木加滚杠的方式滑移至安装位置。
而后利用设备起重梁将设备吊装就位。
3、现以精煤脱水分级筛319G\320G的最重设备整机件作为计算标准（14.5t），对设备吊装中选用钢丝绳进行验算：吊装计算重量G1＝1.1G＝1.1×14500kg＝16500kg；其中1.1为动载系数；选用规格为6×37-φ30-1550的钢丝绳（双股）扣，最小破断拉力为FP＝52900kgf，钢丝绳与垂线夹角为45°。
F＝G1/4/sin45°＝16500/4/0.707＝5834.5kgn ＝FP/F ＝52900/5834.5＝9.1n ＞8，满足使用要求，故单件小于14.5吨的设备均可选用此钢丝绳进行吊装作业。
4、吊装作业前，必须认真核实设备重量，检查吊装使用的索具等是否满足安全使用要求。
5、设备安装吊装图示如下安装过程中起吊单件最重设备为位于19.00平面的319G 、320G 精煤脱水分级筛约14.5T 。
20T天车3.008.0013.0019.00起吊口主厂房大门319G\320G 310G313G\314G 328G\329G 353G 起重梁起重梁（三）放线及基础复查：1、放线根据土建交底时提供的中心线、标高以及轴线，由公司地测大队测放皮带的中心线、腰线以及机头、机尾、驱动、拉紧部分的十字线和标高，同时施工小组要做好放线记录以及基准点标记。
