化工仪表与自动化第五版第六章作业及答案

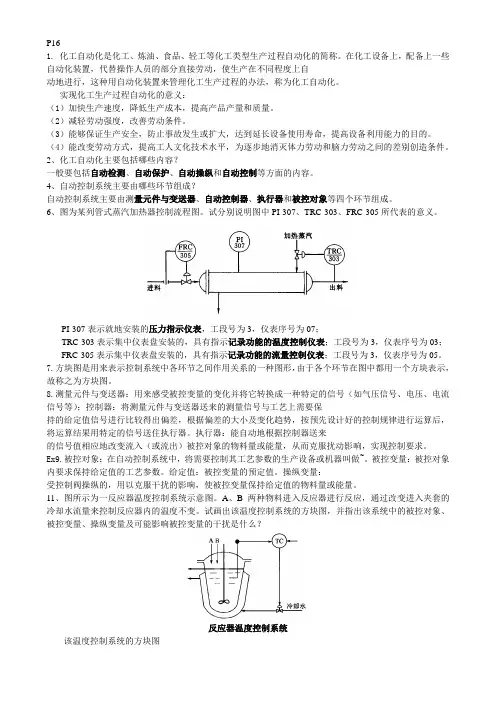

化工仪表级自动化课后答案集第五版(最全)
P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
7.方块图是用来表示控制系统中各环节之间作用关系的一种图形，由于各个环节在图中都用一个方块表示，故称之为方块图。
8.测量元件与变送器：用来感受被控变量的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）；控制器：将测量元件与变送器送来的测量信号与工艺上需要保持的给定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号送住执行器。
执行器：能自动地根据控制器送来的信号值相应地改变流入（或流出）被控对象的物料量或能量，从而克服扰动影响，实现控制要求。

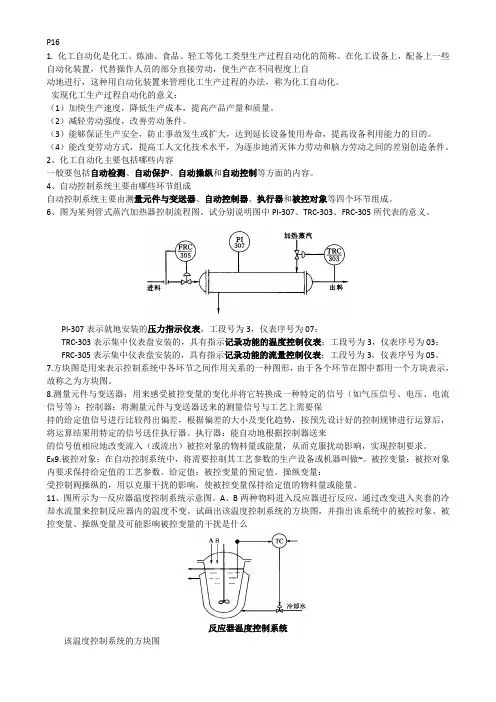

化工仪表级自动化课后答案集第5版(最全)(自己总结)
P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
7.方块图是用来表示控制系统中各环节之间作用关系的一种图形，由于各个环节在图中都用一个方块表示，故称之为方块图。
8.测量元件与变送器：用来感受被控变量的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）；控制器：将测量元件与变送器送来的测量信号与工艺上需要保持的给定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号送住执行器。
执行器：能自动地根据控制器送来的信号值相应地改变流入（或流出）被控对象的物料量或能量，从而克服扰动影响，实现控制要求。
化工仪表级自动化课后答案集第五版(最全)
P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
7.方块图是用来表示控制系统中各环节之间作用关系的一种图形，由于各个环节在图中都用一个方块表示，故称之为方块图。
8.测量元件与变送器：用来感受被控变量的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）；控制器：将测量元件与变送器送来的测量信号与工艺上需要保持的给定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号送住执行器。
执行器：能自动地根据控制器送来的信号值相应地改变流入（或流出）被控对象的物料量或能量，从而克服扰动影响，实现控制要求。
化工仪表级自动化课后答案集第五版(最全)
P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
4、自动控制系统主要由哪些环节组成自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
7.方块图是用来表示控制系统中各环节之间作用关系的一种图形，由于各个环节在图中都用一个方块表示，故称之为方块图。
8.测量元件与变送器：用来感受被控变量的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）；控制器：将测量元件与变送器送来的测量信号与工艺上需要保持的给定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号送住执行器。
执行器：能自动地根据控制器送来的信号值相应地改变流入（或流出）被控对象的物料量或能量，从而克服扰动影响，实现控制要求。
化工仪表及自动化作业参考答案
第一章自动控制系统基本概念1.什么是化工自动化？它有什么重要意义？答:在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工自动化，能加快生产速度、降低生产成本、提高产品产量和质量、减轻劳动强度、保证生产安全，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2.化工自动化主要包括哪些内容？答:化工生产过程自动化，一般包括自动检测、自动操纵、自动保护和自动控制等方面的内容。
3.自动控制系统怎样构成？各组成环节起什么作用？答:自动控制系统主要由两大部分组成。
一部分是起控制作用的全套自动化装置，对于常规仪表来说，它包括检测元件及变送器、控制器、执行器等；另一部分是受自动化装置控制的被控对象。
在自动控制系统中，检测元件及变送器用来感受被控变量的变化并将它转换成一种特定的信号(如气压信号或电压、电流信号等)。
控制器将检测元件及变送器送来的测量信号与工艺上需要保持的设定值信什么叫操纵变量？受控制器操纵的，用以克服干扰的影响，使被控变量保持设定值的物料量或能量。
（或：具体实现控制作用的变量叫做操纵变量）4.闭环控制系统与开环控制系统有什么不同？答自动控制系统按其基本结构形式可分为闭环自动控制系统和开环自动控制系统。
闭环自动控制是指控制器与被控对象之间既有顺向控制又有反向联系的自动控制。
如图1-1 ( a)即是一个闭环自动控制。
图中控制器接受检测元件及变送器送来的测量信号，并与设定值相比较得到偏差信号，再根据偏差的大小和方向，调整蒸汽阀门的开度，改变蒸汽流量，使热物料出口温度回到设定值上。
从图1-1, (b)所示的控制系统方块图可以清楚看出，操纵变量(蒸汽流量)通过被控对象去影响被控变量，而被控变量又通过自动控制装置去影响操纵变量。
从信号传递关系上看，构成了一个闭合回路。
(a) (b)图1-1 闭环自动控制基本结构开环控制系统是指控制器与被控对象之间只有顺向控制而没有反向联系的自动控制系统。
化工仪表及自动化课后答案第五版
化工仪表及自动化课后答案第五版【篇一：化工仪表级自动化课后答案集第5版(最全)】动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中pi-307、trc-303、frc-305所代表的意义。
pi-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07； trc-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03； frc-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
7.方块图是用来表示控制系统中各环节之间作用关系的一种图形，由于各个环节在图中都用一个方块表示，故称之为方块图。
8.测量元件与变送器：用来感受被控变量的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）；控制器：将测量元件与变送器送来的测量信号与工艺上需要保持的给定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号送住执行器。
执行器：能自动地根据控制器送来的信号值相应地改变流入（或流出）被控对象的物料量或能量，从而克服扰动影响，实现控制要求。
完整化工仪表与自动化的课后答案
第一章自动控制系统基本概念2。
化工自动化主要包括哪些内容？答：化工生产过程自动化，一般包括自动检测、自动操纵、自动保护和自动控制等方面的内容3.闭环控制系统与开环控制系统有什么不同？答.闭环控制系统具有负反馈到输入端的能力，它可以随时了解被控对象的情况，有针对地根据被控变量的变化情况而改变控制作用的大小和方向，从而使系统的工作状态始终等于或接近于所希望的状态.而开环控制系统，被控变量的情况是不反馈到输入端的。
4.自动控制系统主要由哪些环节组成?答：主要环节有，被控变量,测量元件和变送器，控制器，控制阀(执行器）。
12.什么是负反馈?负反馈在自定控制系统中有什么重要意义？答:把系统(或环节)的输出信号直接或经过一些环节重新引回到输人端，并能够使原来的信号减弱的做法叫做负反馈.自动控制系统由于具备负反馈作用，可以随时了解被控对象的情况，有针对地根据被控变量的变化情况使反馈信号升高，经过比较,到控制器去的偏差信号将降低,此时控制器将发出信号而使控制阀的开度发生变化,变化的方向为负，从而使被控变量下降到给定值，这样就达到了控制的目的.15.按给定值的不同，自动控制系统可分为哪几类？答：定值控制系统，随动控制系统（自动跟踪系统)，程序控制系统（顺序控制系统）.20.自动控制系统衰减振荡过渡过程的品质指标有哪些?影响这些品质指标的因素是什么？答:衰减振荡过程的品质指标主要有:最大偏差、衰减比、余差、过渡时间、振荡周期(或频率）等。
影响因素：很大程度上决定于对象的性质，例如温控系统中，属于对象性质的主要素有,换热器的负荷大小,换热器的结构，尺寸,材质,换热器内的换热情况，散热情况及结垢程度等.自动化装置的选择和调整不当，也会直接影响控制质量.22。
略，各自下去弄懂。
第二章过程特性及其数学模型1.什么是对象特性?为什么要研究对象特性？答对象特性是指被控对象及系统中的各类装备的特有性质规律.研究对象特性是因为在自动化装置来模拟人工操作时，必须了解对象的特性，才能根据工艺对控制质量的要求，设计合理的操作系统，选择合适的被控变量和操纵变量，选用合适的测量元件和控制器。
化工仪表与自动化课后答案第5版厉玉鸣(史上最全版本)
P161. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。
（2）减轻劳动强度，改善劳动条件。
（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
1-3 自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。
1-5 题1-5 图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303 、FRC-305 所代表的意义。
题1-5 图加热器控制流程图解PI-307 表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303 表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305 表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
6、图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303 、FRC-305 所代表的意义。
PI-307 表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303 表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305 表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
化工仪表及自动化课后答案
第一章自动控制系统基本概念1．什么是化工自动化？它有什么重要意义？答：在化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为化工自动化。
化工自动化的重要意义是：加快生产速度，降低生产成本，提高产品数量和质量；降低劳动强度，改善劳动成本，改变劳动方式；确保生产安全。
6．图1-16 为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
答：PI-307：表示测量点在蒸汽加热器的一台压力指示仪表，工段号为3，仪表序号为07。
仪表安装在现场。
TRC-303：表示测量点在蒸汽加热器出料管线上的一台温度记录控制仪表，工段号为3，仪表序号为03。
仪表安装在集中仪表盘面上。
FRC-305：表示测量点在蒸汽加热器进料管线上的一台流量记录控制仪表，工段号为3，仪表序号为05。
仪表安装在集中仪表盘面上。
8．自动控制系统中，测量变送装置、控制器、执行器各起什么作用?答：在自动控制系统中，测量变送装置用来感受被控变量的变化并将它转换成一种特定的信号（如气压信号或电压、电流信号等）；控制器将测量变送装置送来的测量信号与工艺上需要保持的设定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号（如气压信号或电流信号）发送给执行器；执行器能自动地根据控制器送来的信号值相应地改变流入（或流出）被控变量的物料量或能量，克服扰动的影响，最终实现控制要求。
9．试分别说明什么是被控对象、被控变量、给定值、操纵变量?答：被控对象——自动控制系统中，需要实现控制的设备、机械或生产过程等。
被控变量——被控对象内要求保持一定数值（或按某一规律变化）的工艺参数（物理量）。
设定值——工艺规定被控变量所要保持的数值。
操纵变量——受控制器操纵的，用以克服干扰的影响，使被控变量保持一定数值的物料量或能量。
化工仪表及自动化第五版课后习题答案完整版
化工仪表及自动化_第五版_课后习题答案完整版习题答案《化工仪表及自动化》第五版厉玉鸣主编化学工业出版社Ex1. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
在化工设备上,配备上一些自动化装置,代替操作人员的部分直接劳动,使生产在不同程度上自动地进行,这种用自动化装置来管理化工生产过程的办法,称为化工自动化。
实现化工生产过程自动化的意义:(1)加快生产速度,降低生产成本,提高产品产量和质量。
(2)减轻劳动强度,改善劳动条件。
(3)能够保证生产安全,防止事故发生或扩大,达到延长设备使用寿命,提高设备利用能力的目的。
(4)能改变劳动方式,提高工人文化技术水平,为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
习题(第一章)Ex2.化工生产过程自动化,一般包括自动检测、自动保护、自动操纵和自动控制等方面的内容。
习题(第一章)Ex3.闭环控制系统是指控制器与被控对象之间既有顺向控制又有反向联系的自动控制。
从信号传递关系上看,构成了一个闭合回路。
开环控制系统是指控制器与被控对象之间只有顺向控制而没有反向联系的自动控制。
从信号传递关系上看, 未构成闭合回路。
Ex7.方块图是用来表示控制系统中各环节之间作用关系的一种图形,由于各个环节在图中都用一个方块表示,故称之为方块图。
Ex8.测量元件与变送器:用来感受被控变量的变化并将它转换成一种特定的信号(如气压信号、电压、电流信号等);控制器:将测量元件与变送器送来的测量信号与工艺上需要保持的给定值信号进行比较得出偏差,根据偏差的大小及变化趋势,按预先设计好的控制规律进行运算后,将运算结果用特定的信号送住执行器。
执行器:能自动地根据控制器送来的信号值相应地改变流入(或流出)被控对象的物料量或能量,从而克服扰动影响,实现控制要求。
习题(第一章)Ex9.被控对象:在自动控制系统中,将需要控制其工艺参数的生产设备或机器叫做~。
被控变量:被控对象内要求保持给定值的工艺参数。
化工仪表及自动化答案(第五版终极版)
答：主要由测量与变送器、自动控制器、执行器、被控对象组成。
答：在自动控制系统中，将需要控制其工艺参数的生产设备或者机器叫被控对象。
生产过程中所要保持恒定的变量，在自动控制系统中称为被控变量。
工艺上希翼保持的被控变量即给定值。
具体实现控制作用的变量叫做控制变量。
答：系统的输出变量是被控变量，但是它经过测量元件和变送器后，又返回到系统的输入端，能够使原来的信号减弱的做法叫做负反馈。
负反馈在自动控制系统中的重要意义是当被控变量， y 受到干扰的影响而升高时，惟独负反馈才干使反馈信号升高，经过比较到控制器去的偏差信号将降低，此时控制器将发出信号而使控制阀的开度发生变化，变化的方向为负，从而使被控变量下降回到给定值，这样就达到了控制的目的。
Tsp - 干扰 T控制器执行器反应器x e p qZ温度测量变送被控对象：反应器被控变量：反应温度控制变量：冷却水流量：干扰变量 A、B 的流量、温度。
当被控变量反应温度上升后，反馈信号升高，经过比较使控制器的偏差信号 e 降低。
此时，控制器将发出信号而使控制阀的开度变大，加大冷却水流量，从而使被控变量下降到 S.P。
所以该温度控制系统是一个具有反馈的闭环系统。
当反应器的温度超过给定值时，温度控制器将比较的偏差经过控制运算后，输出控制信号使冷却水阀门开度增大，从而增大冷却水流量，使反应器内的温度降下来。
这样便可以通过控制作用克服干扰作用对被控变量的影响。
系统由一个平衡状态过渡到另一个平衡状态的过程，称为系统的过渡过程。
非周期衰减过程、衰减振荡过程、等幅振荡过程、发散振荡过程。
答：自动控制系统衰减振荡过渡过程的品质指标有最大偏差、衰减比、余差、过渡时间、振荡周期或者频率。
影响因素有被控对象的额性质，自动化装置的选择和调整。
描述对象特性的参数有放大系数K、时间常数 T、滞后时间г物理意义： K：反应的是对象处于稳定状态下的输出变化量和输入变化量之间的关系。
T：系统在受到阶跃输入作用后输出达到稳定值的 63.2%所需时间系统受到输入作用后，输出保持初始速度变化，达到稳定值所需时间。
化工仪表及自动化(厉玉鸣)第六章(精)
例题分析 (4)减小R5,量程会降低,这是因为R5减小,滑线电阻组件的等效电阻值减小,使滑动触点由最
左端移到最右端的电位差变小,故量程减小。 (5)电阻体被烧断,滑动触点将移向最右端,这是因为电阻体烧断后,Rt趋于无穷大,放大器始
终有一个正的电位输入,可逆电机转动,直至滑向最右端指针被挡住为止。
测
可
热
放
量
逆
电
大
桥
电
偶器路来自机指示机构 记录机构
稳压电源
同步电机
图6-2 电子电位差计原理方框图
结论 电子电位差计既保持了手动电位差计测量精度高的优点，而且无须用手去调节就能自动指示和记录被 测温度值。
4
第一节 模拟式显示仪表 2.自动电子电位差计的测量桥路
图6-3 XW系列电位差计测量桥路原理图 5
18
第二节 数字式显示仪表 二、模-数变换器 主要任务 将连续变化的模拟量变换成断续的数字量。 工作方法 主要有间接法和直接法两种。
19
第二节 数字式显示仪表
三、电子计数器
当用间接法进行数码转换时,是先将模拟量转换为与之对应的时间间隔或频率,然后必须再将 时间间隔或频率转换为数字量,才能进行计数。
得
R G 1.3 6 I1 9 I2 R 5 2 1.3 6 4 9 2 5 .3 3 6 .7 6
根据测量范围的要求,滑线触点由滑线电阻的最左端移至最右端,电压差应为
3.3 7 2 1.3 5 6 9 2.9 5 0 m 3 V
9
第一节 模拟式显示仪表
因此,RP、RB、RM并联后的等效电阻 RnP应为
图6-5 平衡电桥
R 3R t0 R P R 2 R 4 （6-3）
第六章化工仪表及自动化-
目录
➢ 简单控制系统的结构与组成 ➢ 被控变量的选择 ➢ 操纵变量的选择 ➢ 测量元件特性对控制系统的影响 ➢ 控制器控制规律的选择 ➢ 控制器参数的工程整定
第一节 简单控制系统的结构与组成
•又称单回路反馈控制系统； •由一个被控对象、一个测量变送器、一个控制器 和一个执行器组成； •利用反馈闭环进行控制的系统； •其组成方框图为：
测量滞后包括测量环节的容量滞后和信号测 量过程的纯滞后。 1.测量环节容量滞后（时间常数）
测量元件，特别是测温元件，存在热阻和热 容，自身具有一定的时间常数，因而造成测量 滞后。
测量元件时间常数的影响
• 测量元件时间常数越大，上述现象越显著。 导致控制系统不能发挥正确的校正作用， 控制质量达不要求。
别组成控制系统时，则很容易产生系统间的相互关 联现象。
➢ 在精馏操作中，塔顶和塔底的产品纯度存 在关联。 ➢若以两个简单控制系统分别控制塔顶、塔 底温度，势必造成相互干扰，使两个系统都 不能正常工作。 ➢ 采用简单控制系统时，通常只能保证塔顶 或塔底一端的产品质量。 ➢ 如果工艺要求塔顶和塔底产品纯度都要保 正，则通常需要组成复杂控制系统，增加解 耦装置、解决相互关联问题。
要求：T0适当小些，使反应灵敏，控制及时、 减小稳定过渡时间，提高控制质量。
例如，对于提馏段温度的控制。
不同时间常数的影响
y
A
T1
T2
C
D
E
A、B是被控制变量在单位
阶跃干扰作用下系统无
B
校正作用时的响应曲线。
E表示控制器的校正作用
C、D分别表示被控变量
t
在干扰与校正作用同时
作用下的变化曲线。
假设控制与干扰通道时间常数相同
化工仪表第6章简单控制系统
第二节 简单控制系统的设计
影响提馏段灵敏板温度T灵的
因素主要有：
进料流量Q入 进料成分X入 进料温度T入 回流流量Q回 回流温度T回 不可控 不可控 不可控 可控 (不可控)
图6-8 影响提馏段温度各种 因素示意图
加热蒸汽流量QZ
冷凝器冷却温度 塔压P
可控
(不可控) 不可控
通过工艺分析，选择蒸汽流量作为操纵变量。 控制更及时，更显著。
燃料气
3. 变送器是随炉温升高,输出增大, 也是“正”方向。 4. 所以控制器必须为“反方向”, 才能当炉温升高时,使阀门关小, 炉温下降。
加热炉出口温度控制
第五节 控制系统的投运及操作中的常见问题
举例
液位控制系统
控制阀采用了气开阀 1. 当控制阀打开时,液位是下 降的,所以对象的作用方向 是“反”的。
A: 无纯滞后时的校正作用
B: 有纯滞后时的校正作用
C: 不受控下的输出曲线 D: 无纯滞后时的输出曲线 E: 有纯滞后时的输出曲线
在选择控制变量构成控制回路时，应尽量避免控制通道纯滞 后τ0的存在，无法避免时应使之尽可能小。
干扰通道时间常数 Tf
Tf越大越好，干扰对被控变量 的影响越缓慢，越有利于改善 控制质量。
概述
选择被控变量 选择控制变量
处理测量信号
选择调节阀 选择控制规律 系统投运 参数整定
第一节 简单控制系统的结构与组成
简单控制系统通常是指由一个测量元件、变送器、一个 控制器、一个控制阀和一个对象所构成的单闭环控制系统。
图6-1 液位控制系统
图6-2 温度控制系统
第一节 简单控制系统的结构与组成
1—精馏塔；2—蒸汽加热器
图6-5 苯-甲苯溶液 的T-x图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．控制阀的结构形式主要有哪些？各有什么特点？主要使用在什么场合？
2．控制阀的流量特性是什么？
答：
控制阀的流量特性是指被控介质流过阀门的相对流量与阀门的相对开度（或相对位移）之间的关系，即
⎪⎭
⎫
⎝⎛=L l f Q Q max 式中相对流量
m ax
Q Q
是控制阀某一开度时的流量Q
与全开时的流量max Q 之比。
相对开度
L
l
是控制阀某一开度时的阀杆行程了与阀杆总行程Ｌ之比。
3．何为控制阀的理想流量特性和工作流量特性？ 答：
阀前后压差保持不变时的流量特性称为理想流量特性；在实际使用过程中，阀前后的压差会随阀的开度的变化而变化，此时的流量特性称为工作流量特性。
４．什么是串联管道中的阻力比s ？s 值的减少为什么会使理想流量特性发生畸变？ 答：
s 值表示控制阀全开时阀上压力差与系统总压差之比。
当s=1时，说明系统总压差全部降在控制阀上，所以控制阀在工作过程中，随着阀开度的变化，阀两端的压差是不变的，故工作流量特性与理想流量特性是一致的。
当s 值小于1时，系统的总压差一部分降在控制阀，另一部分降在与控制阀串联的管道上。
随着阀的开度增大，流量也增加，降在串联管道上的压差增加，从而是使降在控制阀上的压差减少，因而流过控制阀的流量也减少。
所以随着s 值减少，会使理想流量特性发生畸变，阀的开度越大，使实际流量值离开理想值越大。
具体来说，会使理想的直线流量特性畸变为快开特性，使理想的等百分比流量特性畸变为直线特性。
5．什么叫气动执行器的气开式与气关式？其选择原则是什么？
答：随着送往执行器的气压信号的增加，阀逐渐打开的称为气开式，反之称为气关式。
气开、气关式的选择主要是由工艺生产上安全条件决定的。
一般来讲，阀全开时，生产过程或设备比较危险的选气开式；阀全关时，生产过程或设备比较危险的应选气开式。
6．试简述电动执行器的功能与主要功能。
答：角行程的功能是接收来自控制器的０～１０Ａ的支流电流信号，并将其转换成相应的角位移或直行程位移，去操纵阀门、挡板等的控制机构，以实现自动控制。
电动执行器的主要类型有角行程、直行程和多转式等。
角行程电动执行机构以电动机为动力元件，将输入的直流电流信号转换为相应的角位移（︒︒90~0），这种执行机构适用于操纵蝶阀、挡板之类的旋转式控制阀。
直行程执行机构接收输入的直流电流信号后，使电动机转动，然后经减速器减速并转换为直线位移输出，去操纵单座、双座、三通等各种噢内控制阀和其他直线式控制机构。
多转式电动执行机构主要用来开启和关闭闸阀、截至阀等多转式阀门，一般用作就地操作和遥控。
7．试述电-气转换器及电-气阀门定位器在控制系统中的作用。
答：电-气转换器是将电信号转换为相应的气信号的一种装置。
在控制系统中，如果所使用的控制器是电动控制器，其输出信号为0~10mADC或4~20mADC，但所选择的执行器为气动执行器，其输入信号一般为20~100kP a。
这时就需要采用电-气转换器，先将控制器的输出电信号转换为相应气信号，才能为气动执行器所接受。
电-气阀门定位器除了能将电信号转换为气信号外，还能够使阀杆位移与送来的信号大小保持线性关系，即实现控制器来的输入信号与阀门位置之间关系的准确定位，故取名为定位器。
定位器可以使用在阀的不平衡力较大或阀杆移动摩擦力较大等场合，同是还可以利用定位器来改变阀门的流量特性，改变执行器的正、反作用。
在分程控制中，利用定位器可以使阀门在不同的信号段范围内作全行程移动。
精品文档word文档可以编辑！谢谢下载！。
