SM空压机使用说明
尚爱空压机SM.00.00.01空缩机通用说明书(中文)
空气压缩机使用说明书南京尚爱机电有限公司SM.00.00.00目录一、安全须知………………………………………………………….. 2 页二、概述…………………………………………………..…………… 2 页三、安装调试…………………………………………..………….… 3-4 页四、操作、运行与日常维护、保养…………………..………….… 4-6 页五、一般故障及排除…………………………………..………….…... 7 页六、声明………………………………………………..………….…... 8 页七、售后服务…………………………………………..………….…... 9 页1、本压缩机输出的气体，不得直接用于人工呼吸。
如用户擅自使用，造成事故，本公司不承担任何责任。
2、压缩机应在通风良好的区域内使用。
切勿在超过45℃的环境中使用；切勿在雨中、潮湿的环境中使用。
3、严禁在有爆炸或易燃气体的环境中运行。
在压缩机或储气罐附近严禁烟火，不得有易燃易爆的物品存放，4、检查电动机铭牌，确定电动机是否适合当地的供电条件（电压/相位/频率）。
5、压缩空气有很大的能量。
超压力使用，或使用达不到设计压力的容器，将会导致容器破裂爆炸，造成严重伤害事故；擅自改变容器的结构，可能会发生上述事故；检修压缩机，必须先切断电源并将储气罐内压缩空气排空；定期检查安全装置，严禁将安全阀的泄放压力调高。
安全阀的开启压力，应为压缩机额定输出压力的105%-110%。
6、压缩空气排放时，能携带金属残渣、砂粒等杂质，高速喷出，造成伤害事故。
因此人体应避开压缩空气流。
严禁将空气喷嘴等排放装置，指向身体的任何部分，或其他任何人。
7、任何检修、保养，都必须在切断电源的状态下，并且放空储气罐内的高压气体后方可进行。
压缩机应有可靠接地。
电压符合规定要求，并有安全保护装置。
8、压缩机工作时，触摸运动部件会造成严重伤害，因此严禁触摸运动部件，严禁拆除运动部件的防护装置。

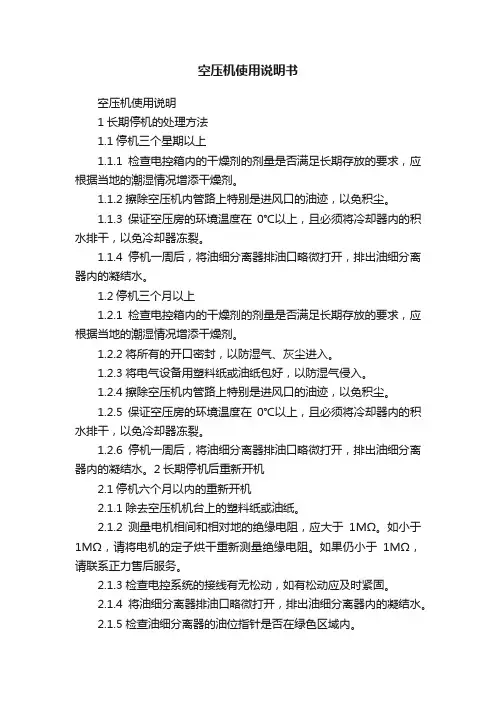

空压机使用说明书
空压机使用说明书空压机使用说明1长期停机的处理方法1.1停机三个星期以上1.1.1检查电控箱内的干燥剂的剂量是否满足长期存放的要求，应根据当地的潮湿情况增添干燥剂。
1.1.2擦除空压机内管路上特别是进风口的油迹，以免积尘。
1.1.3保证空压房的环境温度在0℃以上，且必须将冷却器内的积水排干，以免冷却器冻裂。
1.1.4停机一周后，将油细分离器排油口略微打开，排出油细分离器内的凝结水。
1.2停机三个月以上1.2.1检查电控箱内的干燥剂的剂量是否满足长期存放的要求，应根据当地的潮湿情况增添干燥剂。
1.2.2将所有的开口密封，以防湿气、灰尘进入。
1.2.3将电气设备用塑料纸或油纸包好，以防湿气侵入。
1.2.4擦除空压机内管路上特别是进风口的油迹，以免积尘。
1.2.5保证空压房的环境温度在0℃以上，且必须将冷却器内的积水排干，以免冷却器冻裂。
1.2.6停机一周后，将油细分离器排油口略微打开，排出油细分离器内的凝结水。
2长期停机后重新开机2.1停机六个月以内的重新开机2.1.1除去空压机机台上的塑料纸或油纸。
2.1.2测量电机相间和相对地的绝缘电阻，应大于1MΩ。
如小于1MΩ，请将电机的定子烘干重新测量绝缘电阻。
如果仍小于1MΩ，请联系正力售后服务。
2.1.3检查电控系统的接线有无松动，如有松动应及时紧固。
2.1.4将油细分离器排油口略微打开，排出油细分离器内的凝结水。
2.1.5检查油细分离器的油位指针是否在绿色区域内。
2.1.6检查冷却系统，开启冷却水。
2.1.7用手盘动主机与电机的联轴器，应活动自如，如有卡滞现象，应检查后再启动。
2.1.8合上总电源，打开截止阀。
2.1.9点动空压机，并检查电机的转向是否正确。
2.1.10按启动键起动并运转空压机，观察显示屏是否有异常指示，机组能否正常加载，排水器是否正常排水。
运转过程中若有异常声音、振动、漏水、漏油等不正常现象应立即按急停停机并检查。
2.1.11按停止键是否正常停机。
三星空压机操作规程
SESS UTILITY
Air Compressor操作规程（TM600）
运行前的检查准备事项
1. 检查仪表压缩空气供 BOV 阀和油雾过滤器的阀门已经开启 2. 确认接至控制柜的压缩空气压力取样阀门已经开启 3. 检查进气 Filter 安装正确 4. 检查油位在中液位以上，并且油箱压力在 10cmH2O～20cmH2O之间 5. 开启冷却水进出总阀以及通向中冷、后冷和油冷的阀门，确认进水温度在 35℃以下，进
2/3 Rev.01
SESS UTILITY
长期停机（3 天以上）以及再次启动注意事项（TM600）
时间 停机时
操作事项
1 周以内
停机之后自动运行辅助油泵和冷却泵 30 分钟
★
关闭冷却水阀门，并排净冷却器中的冷 却水
打开冷凝水排放阀门
★
停机时间 一月以内
★
★ ★
一月以上
★
★ ★
备注
日常启动与停机程序
启动
1. 将加/卸载开关置于卸载位置 2. 确认触摸屏可启动状况显示“可启动” 3. 按下控制柜上“启动”按钮（3 秒左右），机组开始运行 4. 确认所有参数正常并检查机组运行状况 5. 将加/卸载开关置于加载位置，机组开始加载运行 6. 确认进口导叶动作正常，运行参数正常，并且没有喘振发生 7. 确认各疏水器疏水情况正常
水压力在 1.8kg/cm2以上，进出水压差在 0.5kg/cm2以上 6. 检查油水泄漏情况 7. 检查疏水阀门全部正常（直路全开，旁路开启 30%左右） 8. 检查机组压力设定值正确 9. 确认辅助油泵、油加热器处于自动位置，Motor Space Heater 置于“OFF” 10. 检查触摸屏上没有报警显示，且所有启动条件均满足要求，全部条件满足时触摸屏可启
空压机的操作规程说明
空压机的操作规程说明空压机是一种广泛应用的工业设备，它可以将空气压缩储存，用于各种工作场合，如气动工具、气动传输、喷涂、电子焊接等。
但是，由于空压机具有高速运转和高压力的特点，因此在操作空压机时必须遵守一些规范和注意事项。
下面是关于空压机操作规程的详细说明。
一、操作前准备1. 工作场所要保持干燥、清洁，周围不能有易燃易爆物品，并要保持通风良好。
2. 检查空压机的电源，确保接地良好，并检查压力表的指针是否在合适的工作压力范围内。
3. 检查空压机的润滑油，必须确保润滑油在规定的液位线之上。
4. 确保空压机各部分连接紧固，管路通畅无堵塞，压力放控装置正常。
二、操作过程中的注意事项1. 启动空压机前，需要按照正确的操作程序逐步开启各个设备。
首先开启压力表阀门，将调节阀降至最低点，然后开启电源。
2. 要注意空压机的压力输出，避免压力过大或过小，并定期检查压力表是否正常。
3. 长时间运转的空压机要经常检查润滑油的液位是否满足安全标准，如果润滑油不足，应及时添加或更换。
4. 空压机不能超载工作，更不能过度使用，否则会对设备造成额外的损害。
5. 操作时要注意设备自身的温度和各个部件的状况，如果发现异常情况应及时采取措施停机检修。
6. 空压机的排气口不能直接对准人和动物，也不能排放废气到狭小的燃烧室，以免引起事故。
7. 在操作现场应配备安全警示标志和保护措施，做好紧急处理措施，预防意外事故的发生。
三、操作结束后的处理1. 关闭空压机前，必须先关闭电源，再将调节阀摇至最高位，排空余气。
如果管路中有残余空气，应先将其全部排完，再将阀门关闭。
2. 空压机对润滑油质量要求高，因此在关机之前，必须检查润滑油的质量和液位，并在必要时及时更换润滑油。
还要清洗压缩机内部的油污，保证换油后的清洁度。
3. 关机之后要做好清理和排空工作，将各个管路的松紧度检查清理干净。
4. 定期检查和维护，保持设备良好状态，延长使用寿命。
总之，空压机是一种使用广泛的机械设备，操作时必须遵循正确的规范和注意事项，减少意外事故的发生，保证工作的安全性和可靠性。
空压机使用操作说明
空压机使用操作说明空压机是一种常见的工业设备，用于将空气压缩为高压气体，广泛应用于各种领域。
正确使用空压机能够提高工作效率，延长设备使用寿命，下面是空压机使用操作说明：1.空压机安装：-在安装空压机之前，必须确保安装场地通风良好，并设有足够的排气管道。
-根据厂家提供的安装图纸，将空压机放置在平整的地面上，并确保设备周围无障碍物，以免影响工作效果。
-连接电源，确保符合电压要求并接地良好。
2.空压机操作：-在启动空压机之前，需要检查气体压力表和润滑油液位表，确保在合理范围内。
-启动电源前，检查电源开关和紧急停止开关的状态，并保持开关在正常位置。
-打开空压机主电源开关，观察压力表和润滑油液位表的变化情况，确保压力和润滑油的良好运行。
-当压力达到预定值后，空压机将进入稳定工作状态。
3.空压机维护：-定期检查空压机润滑油的液位，并根据需要进行添加或更换。
注意不要超过标准的润滑油容量。
-定期清洗空压机的滤清器，并更换新的滤芯。
-根据使用情况，定期检查橡胶密封件和龙门刹车的磨损情况，并及时更换。
-定期检查空压机的进气过滤器，并清洁或更换。
-定期检查空压机的风扇和冷却器，确保通风畅通。
4.空压机安全：-在操作空压机时，必须戴上耳塞和防护眼镜，以防止噪音和颗粒物对身体的伤害。
-在检查和维护空压机时，必须先断开电源，并等待设备完全停止运行后才能进行操作。
-空压机高压部分严禁进行开关和调整。
任何更改压力设定的操作都必须由经过培训的专业人员完成。
-定期检查空压机的接地装置和安全开关是否正常工作。
5.停机和故障处理：-在停机前，先关闭空压机的主电源开关，并等待设备完全停止运行后再才断开电源。
总结：正确使用和维护空压机对于确保其正常工作和长期使用非常重要。
通过遵循操作说明和维护指南，可以提高空压机的性能，延长使用寿命，并确保操作人员的安全。
空压机操作说明
空压机操作说明
1、启动按扭ON为点动式按扭，在显示屏不亮的情况下按下，显示屏灯即亮，表示操作有效，无须再按，此时空压机即被启动。
2、停止OFF按扭，操作与启动键相同，在操作有效的情况下，空压机将延长15秒停止工作，等待90秒后，空压机可以再次启动。
3、紧停/复位按扭，在紧急情况下拍下，空压机立即停止工作，此时启动按扭将处于功能缺失状态，当紧停/复位按扭旋转复位时，启动按扭功能将得到恢复。
4、控制面板上的F1、F2、F3、F4按扭，功能分别与显示屏上的四行字相对应，只要按提示操作即可设置参数（非专业人士或未经允许，请不得更改参数，以免影响空压机正常工作。
5、外置定时关闭装置，此装置具有定时关闭空压机的功能，与停止OFF按扭功能相同，在常态下对空压机开启不具有影响（非专业人士/未经同意请勿更改相关设置，以免影响空压机正常工作）。
6、空压机开启流程：排水（储气瓶、两个空气滤清器，每天一次）---检查状态（空压机是否可以安全开启）---启动空压机---1分钟后启动干燥机。
江门王野摩托车制造有限公司
二〇一一年一月四日。
空压机使用操作说明
空压机使用操作说明一、概述空压机是一种常用的工业设备，用于产生高压气体的装置。
它通过压缩空气，将气体储存起来，以供给各种工业设备的运行。
本文将为您详细介绍空压机的使用操作说明，包括安全注意事项、操作步骤等。
二、安全注意事项1. 在使用空压机前，请确保已经了解并熟悉所使用的空压机型号和规格，以及相应的操作手册。
2. 在操作空压机时，应佩戴适当的安全装备，如护目镜、耳塞和手套等，以保护自己的安全。
3. 空压机的操作应由经过培训的操作人员进行，严禁未经培训人员操作空压机。
4. 在操作空压机前，确保周围没有易燃、易爆物品，并保持通风良好的环境以防止气体积聚引发危险。
5. 在打开或关闭空压机的控制面板之前，务必先切断电源。
6. 操作人员在维护或检修空压机时，应先将其停止运行，并确保压缩空气已经排空。
三、操作步骤1. 准备工作a. 检查空压机的周围环境是否安全，并确保没有任何障碍物阻挡其正常运行。
b. 检查空压机的油位、冷却水量以及气压表的读数，确保在正常范围内。
c. 检查电源供应是否稳定，并启动空压机的电源。
2. 启动空压机a. 打开压缩空气进气阀，让气体进入空压机。
b. 打开控制面板上的电源开关，启动空压机。
c. 观察空压机的运行情况，确保没有异常噪音或振动。
3. 使用空压机a. 根据需要调整空压机的工作压力，使其达到所需的气压。
b. 接通空压机的气体输出管道，并确保质量可靠的连接。
c. 操作空压机的控制面板，启动相关设备，并调整气压参数以满足工作需求。
4. 关闭空压机a. 先关闭空压机所连接的设备，并确保气体释放完全。
b. 关闭空压机的控制面板，并切断电源。
c. 关闭压缩空气进气阀。
四、维护保养1. 定期清洁空压机的外部表面，并注意清理积聚的灰尘和污垢。
2. 检查和更换空压机的油滤器、空气滤清器和冷却器，以确保其正常工作。
3. 定期检查空压机的管道和连接件，确保没有漏气和破损现象。
4. 对于长时间停用的空压机，应将其排空并存放在干燥通风的地方，以避免发生腐蚀和损坏。
空压机使用说明书
空压机使用说明书一、产品简介空压机是一种用于将空气压缩成高压气体的设备，主要用于工业生产中的气动设备、电子元器件制造、建筑施工、汽车维修等领域。
本说明书将详细介绍空压机的使用方法、注意事项以及维护保养等内容，以确保用户正确、安全地操作空压机。
二、安全须知1. 在使用空压机之前，请仔细阅读本说明书，并确保对空压机的各项操作和安全警示有充分的了解。
2. 使用空压机时，应戴上适当的防护设备，如安全眼镜、手套和防护面罩等。
3. 在操作空压机前，务必检查电源插头是否松动或损坏，以避免电击危险。
4. 不得将湿润的手或者手套接近空压机的电源线或其他电气部件。
5. 切勿用湿手触摸空压机的开关、插头或插座。
6. 在操作空压机时，应使用干燥的、不易燃的地面，并保持周围环境通风良好。
7. 如果发现空压机存在故障或异常情况，请立即停止使用，并及时联系售后服务中心或专业维修人员进行检修。
三、使用方法1. 空压机的使用前准备：a. 确保空压机处于平稳的工作台上，并与电源插座连接良好。
b. 检查压缩机的油位是否在规定范围内，必要时进行添加或更换。
c. 检查空压机的滤清器是否清洁，如有污垢应及时清理或更换。
d. 打开空压机上的排水阀，排除可能存在的积水。
e. 检查气压表和压力开关，确保其正常工作。
2. 启动空压机：a. 将空压机的电源开关置于“关”位。
b. 打开空压机的出气阀门，释放管路中的压缩空气。
c. 将空压机的电源插头插入电源插座，确保电源线连接牢固。
d. 将空压机的电源开关置于“启”位，等待空压机启动。
e. 启动后，观察气压表显示的压力是否正常，如有异常情况需要立即停机检查。
3. 使用空压机：a. 在连接空压机的管路前，请确保被连接的气动设备处于关闭状态。
b. 将空压机的出气管路与气动设备连接，并确保连接牢固、无漏气现象。
c. 打开气动设备的气阀，开始使用空压机提供的压缩空气。
d. 在使用过程中，请根据实际需求调整空压机的工作状态，如增加或减小压力。
空压机的使用方法
空压机的使用方法
使用空压机的方法如下：
1. 准备工作：确保空压机的电源线连接稳固，机器上的开关处于关闭状态，检查机器的气压表和油位表，确保机器处于正常工作状态。
2. 打开电源：将空压机插头插入电源插座，打开电源开关。
3. 设置气压：根据所需的气压要求，调整机器上的气压调节旋钮，使气压表的指示指针达到所需的气压数值。
4. 开启空压机：打开空压机的开关，机器开始工作。
此时，可以听到压缩机的工作声音。
5. 观察运行状态：观察油位表的指示，确保机器的油位在合适的范围内，一般应保持在油位表的标注线之间。
同时，注意观察气压表的指示，确保所需的气压得到稳定地输出。
6. 关闭空压机：当不需要使用空压机时，先关闭空压机的开关，待机器停止运行后再断开电源，将空压机拔出电源插座。
7. 定期维护：定期清洁机器的滤芯和油泵，保持机器的清洁并定期更换机器的润滑油，以保证空压机的正常运行。
在操作空压机时需要注意以下事项：
- 不要将空压机用于超过其额定气压和气流的工作条件，以免损坏机器。
- 在操作空压机之前，要确保操作者已经接受过相应的培训，并了解操作空压机的安全注意事项。
- 在维护和检修空压机时，务必断开电源，以免发生电击事故。
- 空压机运行时会产生一定的噪音和振动，请确保机器放置在稳固的平台上，以减少噪音和振动对周围环境的干扰。
- 空压机的润滑油需要定期更换，否则可能导致机器故障或事故发生。
- 在操作和维护空压机时，要注意机器的安全防护装置的完好性，确保运行过程中的安全。
空压机使用操作说明
空压机使用操作说明1. 介绍空压机是一种用于产生高压气体的设备，广泛应用于工业、建筑和汽车等领域。
本文档旨在提供详细的空压机使用操作说明，以确保用户正确并安全地操作该设备。
2. 安全注意事项在开始正式使用空压机之前，请务必遵守以下安全注意事项：2.1 使用者须经过相关培训，并熟悉所有控制按钮和指示灯的功能。
2.2 操作人员应穿戴适当的个人防护装备（如手套、耳塞、眼镜等）。
2.3 在进行任何维修或清洁作业时，必须先切断电源并排除系统内残余气体。
3. 设备启动与停止步骤:a) 启动i) 将主开关置为“ON”位置；ii) 调整所需输出气流量及出口温度；iii) 观察仪表盘上各参数是否处于正常范围内；iv) 如无异常情况，则可将调节器打开至所需值。
4.日常检查与维护日常检查与维护对于保持空压机的正常运行至关重要。
以下是一些建议：a) 定期清洁滤芯和冷却器；b) 检查油液水平并定期更换；c) 调整皮带张力以确保其在正确范围内。
5.故障排除在使用过程中，可能会遇到各种问题或故障。
下面列出了一些常见问题及解决方法供参考：a）压缩机无法启动i）确认电源是否连接良好，并处于工作状态；ii）检查主开关位置是否为“ON”;iii）查看仪表盘上的指示灯，如有异常请联系售后服务。
6. 附件本文档所提及的相关资料、图纸等详细信息，请参阅附件部分。
7. 法律名词及注释- 主开关：控制设备通电/断电功能的按钮。
- 调节器：用来调整输出气流量和温度值的装置。
8. 结束语文档结束，在此特别声明该操作说明书适用于所有型号空压机用户，并严禁未经许可擅自复制、传播或修改内容。
如有疑问或需要进一步帮助，请联系我们的售后服务部门。
空压机操作说明书
空压机操作与故障处理
一、空压机空气出口阀门必须在开启状态，
查看电压是否正常，按绿色启动键开机。
二、故障解除操作按动启动键
开机
紧急停机键关机键
状态显示屏、保养指示显示
1、电压过高停机
此种情况下按停止或启动键空压机都不会有动作，需按空压机急停再顺时针旋开或断电再点启动键开机即可。
2、压力过高停机
点启动键开机，若无法开启时按急停或断电后再开机即可。
3、排气高温报警停机
用空压气体吹扫空压机上部的油冷却器，清除油冷却器上的脏堵物后在开启空压机。
在夏季时要注意每周清洗空压机进气滤网，并保持空压机上部排风机开启，保证换气量。
4、定期为空压机做好保养工作，包括：空滤、
油滤、油细分离器、冷却液、润滑脂等。
(三滤的保养时间初次一般为500小时，正常运行3000小时更换)。
空压机操作规程
空压机操作规程
引言概述：空压机是工业生产中常用的设备，正确操作空压机能够提高生产效率，保障生产安全。
本文将详细介绍空压机的操作规程，匡助操作人员正确使用空压机。
一、操作前的准备
1.1 确认空压机的工作状态：检查空压机的电源是否正常，确认空压机的各个部件是否完好。
1.2 准备工作场所：确保操作空压机的场所通风良好，防止发生火灾或者爆炸事故。
1.3 穿戴防护装备：操作人员应穿戴符合要求的防护装备，如安全帽、护目镜、防护手套等。
二、启动空压机
2.1 打开电源：按照空压机的操作说明书，正确打开空压机的电源。
2.2 调节空压机参数：根据工作需要，调节空压机的压力和温度等参数。
2.3 启动空压机：按照操作规程，正确启动空压机，确保操作过程安全顺利。
三、操作空压机
3.1 监控空压机运行状态：定时检查空压机的运行状态，确保工作正常。
3.2 注意安全事项：在操作空压机过程中，注意防止人员伤害和设备损坏。
3.3 定期维护保养：定期对空压机进行维护保养，延长设备使用寿命，减少故障率。
四、住手空压机
4.1 住手空压机运行：按照操作规程，正确住手空压机的运行。
4.2 关闭电源：在住手空压机后，及时关闭空压机的电源，确保安全。
4.3 清理工作场所：住手空压机后，清理工作场所，保持整洁。
五、注意事项
5.1 不得擅自拆卸空压机零部件。
5.2 不得超负荷操作空压机。
5.3 遇到异常情况及时报修处理，不得私自处理。
总结：正确操作空压机是保障生产安全和提高生产效率的重要措施，希翼操作人员严格按照操作规程进行操作，确保设备的正常运行。
空压机使用说明书
空压机使用说明书空压机使用说明书一、产品介绍空压机是一种将大气中的气体压缩成高压气体的设备。
本文档将详细介绍空压机的使用方法和注意事项。
二、安全须知1、操作前，请务必仔细阅读本说明书，了解各个部件的功能和操作方法。
2、在操作过程中，严禁将手指、头部或其他物体放入机器内部。
3、使用前应检查电源线插头是否完好，并确保插座接地良好。
4、在操作过程中，严禁将待压缩气体喷射到人体上，以免引起伤害。
三、机器操作1、启动和关闭a：将开关拨至“ON”位置，待机器启动后即可正常工作。
b：在使用完毕后，将开关拨至“OFF”位置，停止机器运行。
2、压力调节a：使用压力表来调节空压机的输出压力，确保符合所需工作压力。
b：注意不要超过空压机的额定工作压力，否则可能会导致设备损坏或危险事故。
3、润滑油更换a：根据使用频率和工作环境，定期更换润滑油。
b：在更换润滑油时，务必按照说明书的要求进行操作。
4、清洁和维护a：定期清洁空压机的滤网和冷却器，以确保机器正常运行。
b：注意不要用水直接清洗机器，以免损坏机器部件。
四、故障排除1、机器无法启动a：检查电源是否正常连接。
b：确认开关是否处于正确位置。
2、压力过高或过低a：检查压力表是否正常工作。
b：检查机器是否存在漏气的情况。
3、异常噪音或振动a：检查机器是否处于稳定的工作状态。
b：确认机器各个部件是否牢固固定。
五、附件本文档涉及的附件包括：1、产品说明书2、电源线3、压力表六、法律名词及注释1、法律名词：压力调节器，指调节空压机输出气体压力的装置。
2、注释：压力调节器通常由压力表和调节装置组成，用于确保空压机输出的气体压力处于正常范围内。
空气压缩机操作说明
空气压缩机操作说明空压机是不少企业主要的机械动力设备之一，保持空压机安全操作是非常必要的。
严格执行空压机操作规程，不仅有助于延长空压机的使用寿命，而且能确保空压机操作人员安全，下面我们来了解一下空压机操作规程。
一、在空压机操作前，应该注意以下几个问题：1保持油池中润滑油在标尺范围内，空压机操作前应检查注油器内的油量不应低于刻度线值。
2.检查各运动部位是否灵活，各联接部位是否紧固，润滑系统是否正常，电机及电器控制设备是否安全可靠。
3.空压机操作前应检查防护装置及安全附件是否完好齐全。
4.检查排气管路是否畅通。
5.接通水源，打开各进水阀，使冷却水畅通。
二、空压机操作时应注意长期停用后首次起动前，必须盘车检查，注意有无撞击、卡住或响声异常等现象。
三、机械必须在无载荷状态下起动，待空载运转情况正常后，再逐步使空气压缩机进入负荷运转。
四、空压机操作时，正常运转后，应经常注意各种仪表读数，并随时予以调整。
五、空压机操作中，还应检查下列情况：1.电动机温度是否正常，各电表读数是否在规定的范围内。
2.各机件运行声音是否正常。
3.吸气阀盖是否发热，阀的声音是否正常。
4.空压机各种安全防护设备是否可靠。
六、空压机操作2小时后，需将油水分离器、中间冷却器、后冷却器内的油水排放一次，储风桶内油水每班排放一次。
七、空压机操作中发现下列情况时，应立即停机，查明原因，并予以排除。
1.润滑油终断或冷却水终断。
2.水温突然升高或下降。
3.排气压力突然升高，安全阀失灵。
压机操作动力部分须遵照内燃机的有关规定执行。
空压机使用操作说明
空压机使用操作说明空压机使用操作说明1.产品概述1.1 产品介绍: 空压机是一种用来将空气压缩并储存在容器中的设备，以便供应给其他设备使用的工具。
1.2 产品特点: 高效、节能、稳定的性能，操作简便，适用于各种工业领域。
2.安全须知2.1 确保操作人员具备相关操作技能，熟悉操作手册。
2.2 使用前检查电源和机器的接地情况，确保安全。
2.3 注意保持机器清洁，防止积尘和杂物堆积。
3.设备安装3.1 安装位置: 选择稳定的地面，通风良好的场所。
3.2 连接电源: 将空压机与电源连接，确保线路正常接地。
3.3 连接空气输出管路: 将空气输出管路正确连接到所需设备。
4.操作流程4.1 打开电源: 将电源开关打开，确保电源供应正常。
4.2 启动空压机: 按压启动按钮，等待空压机启动并达到工作状态。
4.3 监测压力: 使用压力表或控制面板上的显示，监测空压机输出的压力是否在设定范围内。
4.4 运行停止: 当不再需要空气供应时，及时关闭空压机，并确保排空余压。
4.5 定期维护: 按照操作手册的说明，定期对空压机进行维护，保持其稳定的工作状态。
5.故障排除5.1 机器无法启动: 检查电源连接是否正确，电源开关是否故障。
5.2 压力不稳定: 检查空压机的滤清器是否需要更换，排除气水分离器的故障。
5.3 噪音过大: 检查空压机是否有异物进入，排除散热器堵塞等问题。
6.附件本文档涉及附件：- 空压机操作手册- 安装图纸- 维护记录表7.法律名词及注释- 《劳动法》：规定了劳动人民的权利和义务，保障劳动者的合法权益。
- 《安全生产法》：对生产经营单位的安全生产活动进行规范，保障员工的人身安全。
空压机运行规程
第一节三星离心空压机1.1 构成及压缩原理1.1.1 构造离心式压缩机是圆心式空气压缩器，其大齿轮是由主驱动装置-电机来驱动，并由2个小齿轮来增速。
由组装在小齿轮上的叶轮吸入并压缩外部空气后，通过叶轮的高速气流在扩压器和卷轴恢复正压力。
大/小齿轮的轴上安装有支持轴方向及半径方向的荷重的轴承。
同时，由于安装了碳精环密封件，实现了完整的无油空气。
每个压缩段之间设置中间冷却器来冷却高温的空气，并在最后3段后方设置冷却器冷却吐出的空气的温度。
最终吐出配管上设有用来防止系统空气逆流的测定阀。
同时，为了限制配管膨胀及收缩，设置了伸缩接头；考虑压缩器的吹风，设置了消音器。
1.1.2 压缩原理离心压缩机使速度能转化为压力能。
高速旋转叶轮把气体从轴向吸入，气体通过通道被径向加速，到达叶轮末端时实现传递能量给气体。
气体在经过扩压器和有规则的递增径向截面蜗壳时被减速。
因为能量守恒，通过精心设计的减速流程，气体的速度能被转化为压力能。
气体然后被冷却，在下一级压缩时又重复这样的过程。
基本上每一级压缩能按2.5 ：1的比率发展。
通过机器的多级压缩实现最终的出口压力。
1.2 SM6000空压机简介1.2.1 齿轮离心机的齿轮基于AGMA（美国齿轮制造协会）标准而制造。
高的齿轮质量，是基于在材质、表面硬度、精磨和精确的公差等方面来可靠的完成其在离心压缩机需的高速运转及负荷传递，小齿轮的精度等级为AGMA13，大齿轮的精度等级为12级，小齿轮的轴向定位控制是由其上面的高效推力盘来完成，推力盘精确的定位于大齿轮的侧面。
大齿轮的轴向定位完全由推力轴承来完成。
按AGMA安全标准来设计加工的齿轮能充分显示它高效的性能和足够的强度及寿命。
大齿轮的转速是电机的转速，小齿轮的转速由大/小齿轮的齿数比决定。
齿轮的中心距离由径向轴承来控制。
叶轮装配在小齿轮轴的末端。
下图为大小齿轮。
图一：大/小齿轮1.2.2 轴承离心压缩机在小齿轮轴上装有可倾瓦轴承，这种型号的轴承可在高速运转下提供高效、稳定的工作和限制油膜振荡现象。
SM防爆空压机使用说明书
SM防爆空压机使用说明书SM防爆空压机使用说明书章节一：产品概述1.1 产品简介：介绍SM防爆空压机的基本特点、用途和适用范围。
1.2 型号解释：对产品型号进行解释，说明各个型号之间的区别与适用场景。
章节二：安全注意事项2.1 前言：强调本章节的重要性，提醒用户在使用空压机前务必仔细阅读和遵守安全须知。
2.2 环境要求：说明空压机使用的环境要求，包括温度、湿度、通风等方面。
2.3 电源电气安全：介绍正确接线方法、电源参数和电气安全注意事项。
2.4 防爆安全：说明空压机的防爆性能及相关注意事项，确保在爆炸性环境中安全使用。
2.5 维护与保养：详细描述空压机的日常维护和保养要求，包括清洁、润滑、紧固等。
2.6 故障排除：常见故障及排除方法，为用户提供解决问题的参考。
章节三：安装与使用3.1 安装准备：提供安装前需要进行的准备工作，如基础设施、输配电线路等。
3.2 安装步骤：逐步介绍空压机的安装步骤，包括固定、接线、调试等。
3.3 启动与停止：说明空压机的启动和停机操作流程，包括开关操作、安全检查等。
3.4 使用方法：介绍空压机的正常使用方法，包括操作界面、参数设置等。
3.5 特殊应用场景：针对特殊行业的用户，说明空压机在不同场景下的使用注意事项。
章节四：技术参数4.1 主要技术参数：空压机的主要技术参数，如功率、排气量、噪音等。
4.2 应急故障处理：提供应急故障处理方法，使用户能及时处理可能出现的故障。
章节五：售后服务5.1 保修政策：阐述产品的保修政策，包括保修期限、保修范围等。
5.2 售后服务：介绍厂家提供的售后服务，包括维修、配件供应等。
章节六：常用术语说明常用术语及其解释，使用户能够更好地理解文档内容。
附件：1.SM防爆空压机产品规格表2.接线示意图法律名词及注释：1.商标法中对商标的定义及保护规定2.产品安全法中对产品质量和安全的要求和措施3.防爆安全法中对防爆产品的要求和认证标准本文档涉及附件，请查阅。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.2.3 技术参数表
2
机型 冷却方式
MLGF3.6/7-22G MLGF5.8/8-37G
温度 (°C)
吸 气
压力 [MPa(A)]
状 态 相对湿度 (%)
定压比热/定容比 热
排气量/排气压力 m3/min/MPa(G)
3.6/0.7
5.8/0.8
MLGF7.2/7-45G
风冷
20 0.1
0 1.4 7.2/0.7
安全阀设定压力
额定排气压力×1.1 倍
型号
YBK2-180M-4
YB2-315M-2
YB2-315L1-4
YB2-315L1-4
YB2-355M1-4
功率（kw）
90
132
160
185
220
转速(rpm) 电 动 电压（V） 机
起动方式、额定电流 （A）
绝缘等级
1485
直接起动 166.8/96.3 或
MMLLGG SERIES
使用手册
INSTRUCTION MANUAL
MLG 系列矿用螺杆式移动空气压缩机
执行标准：MT687-1997 Q/FS001-2008
北京复盛机械有限公司
追求卓越 ● 丰富人生 BEIJING FU SHENG MACHINERY CO.LTD 编制日期：2008 年 3 月
22
26Leabharlann 7080气体含油量（ppm
≤3～5
噪声（声功率级 dB(A)）
≤112
≤116
传动方式
皮带
联轴器
比功率（KW/m3.min-1）
7
7.5
7
7.2
6.7
轨距（mm）
600/900
安全阀设定压力
额定排气压力×1.1 倍
型号
YBK2-180L-4 YBK2-200L2-2
YBK2-225M-2
YBK2-250M-4
2.2.2 型号含义
M □ □ □/□- □
□ 补充特征：轨轮式-G，轮胎式-T-,滑橇移动式略； 有基础固定式-Y,无基础固定式略 主参数：公称容积流量/10 倍额定排气压力-驱动功率,单位为 立方米每分钟（m3/min）、兆帕（MPa）、千瓦(kW)
第二特征：冷却方式：F—风冷式，水冷式略
第一特征：LG-螺杆式 产品类型代号：煤矿用移动式空气压缩机
φ309
φ400
长(mm) 外
形 尺
宽(mm)
寸 高(mm)
2175 910 1350
2520 1200 1471
2965 1200 1591
净重(kg)
1400
1450
1520
2230
2390
3
机型
冷却方式
温度 (°C)
吸 气
压力 [MPa(A)]
状 态 相对湿度 (%)
定压比热/定容比 热
排气量/排气压力 m3/min/MPa(G)
煤矿用阻燃电缆
真空电磁起动器
油气桶
长(mm) 外
形 尺
宽(mm)
寸 高(mm)
QJZ-200/1140(660) 660/1140 QJZ2-400/1140(660) 380/660
φ400
2965
1200
1591
MYQ-0.3/0.5KV 1.5mm2；MYP-0.66/1.14KV 50mm2 95mm2
解决。
1
第二章 概 述
2.l 特点： 螺杆压缩机因具有其它类型压缩机无可比拟的优越性，已成为现代压缩机的主流。复盛牌
MLG（F）系列煤矿用螺杆式移动空压机（以下简称空压机），是根据我国煤矿井下环境条件而 研制的新型防爆供气设备，作为井下掘进和锚喷支护等作业的动力气源，具有如下之显著特点： 一、主机 1、 先进的齿型：采用台湾最具规模、设备最先进的压缩机厂家——复盛股份有限公司开发生产
凡属本公司产品，不论使用年限，当接获来电或来函后，即可获得下列项目之服务： ①新 机试车 ②故障排除 ③回厂大修 ④洽购零件 ⑤疑难解答 ⑥抱怨处理 2.保证期限
机器在交货后保证一年（交货后十四个月之期限，或初次运转后十二个月之期限为本公司 对售出机器之保证期限，二者间以先期满者为准），保证期限内如有因制造不良而发生故障，由 本公司负责免费修理，唯请您遵照机器管理与使用规则妥为保养。若在保证期限外，则酌收服务 价格之零件费与工资。 1.2.2 巡回服务 在保证期限内，主动派遣技术人员到贵矿做检查、解说之服务，以求防患于未然。 1.3 收货 1． 当您收到空压机时，请先检查是否合乎您所订的型式与规格。 2． 根据随机器所附的成品出库单所列项目，查点数量是否相符。 3． 机器与附件在运送过程中是否受损。 4． 如有短缺或受损请将情况在成品出库单上注明，并请接洽本公司业务人员，将会给您圆满的
**************************************************************** 机组型号 主机编号 开机调试日期
1
安全警示
在安全操作空压机前，请务必仔细阅读： **************************************************************** 安全警示： 1. 产品使用单位应向当地压力容器安全监察机构办理合法使用压力容器
的最先进、效能比值领先世界各国厂家的第三代高效螺杆压缩机主机，其五对六专利齿形（美 国专利 No. 4. 890.992，英国专利 No.2.230.563， 日本专利 No.2.008.216）齿间落差小，故回 流损失小，比四对六齿形提高效率 10~12 ％，省电 25 ％。 2、 精密的加工设备：主机加工检测全部采用进口高精密度设备，确保了设计上要求的加工精度。 3、 严谨的设计：转子设计合理，长径比较小，故弯曲应力小；转速低，噪音低，寿命长。转子 经精密加工及动平衡测试，并配合重载型轴承。整体式的机壳，加工精度高，确保了螺杆的 同轴度、平行度和螺杆间的间隙，提高压缩效率。 二、机组 1、压力控制全部采用气控元件，省电的容量调整， 0~100 ％负荷控制，能随着实际使用风量 的多少，自动调整马力消耗。 2、使用安全可靠，具有防爆、过载、短路、断相、漏电、防自起动等保护，还具有超温自动停 机保护以及容调、制压阀、安全阀三重保护，防止压缩机超压运行。 3、移动灵活，操作简单，维护方便，机组的所有零部件均装置在一台车架上，成为一个机动灵 活的井下空压机站，可牵引或推送至用气点附近，往车轮下楔入木楔，接通电源和风管即可 投入使用。无需专门洞室，也无需基础固定。整机设计体贴周到，自动化程度高，使得操作 非常简单。 2.2 规范及主要技术参数 2.2.l 型式 MLG（F） 系列空气压缩机型式为单级，水（风）冷,喷油双螺杆。
感谢您选用复盛牌 MLG 系列煤矿用螺杆式移动空气压缩机!
复盛公司对产品享有设计变更权。 **************************************************************** 说明：1．如不特别指明，本说明书中所指的压力均为表压力；
2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明 机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。
警告： 一切违反安全注意事项的行为，都可能会造成严重后果。
3
第一章售后服务介绍
1.1 前言 首先，感谢您选用复盛牌 MLG（F）煤矿用螺杆式移动空气压缩机，希望它能很顺利地为您
的生产作出贡献。 本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能安全、可靠、耐久地使
用，所以在使用前，务请您在百忙中一定要花一些时间，详加阅读本使用手册以及电机、磁力起 动器说明书，以便正确地使用保养。如对本手册的内容有不了解之处，请您与本公司或就近的营 业单位联系，我们一定竭诚为您服务。谢谢您！ 1.2 服务内容 1.2.1 一般售后服务 1.服务内容与时效
6.1 产品吸气温度不准超过 40℃，水冷空压机冷却水进水温度不应超过 30 ℃
6.2 在规定工况下，产品的排气温度不应超过 100 ℃。 6.3 水冷空压机后部冷却器出口温度不应超过 40℃。 6.4 产品在正常工作时，温控装置的温度不应超过 100℃。 6.5 产品在正常工作时，使用压力不能超过铭牌上规定的排气压力。 6.6 油气桶外表温度不应超过 100℃。 6.7 空压机油细分离器温度不应超过 95℃。 6.8 空压机各压缩级空气的最低温度应不低于露点温度 。
95/54.8
2970
1485
380/660 或 660/1140
直接起动 233.2/134.6 或
135/77.9
直接起动 284.3/164.1 或
164.1/94.8
F级
1485
直接起动 328.7/189.8 或
189.8/109.6
1485 660/1140
直接起动 224.6/129.7
YBK2-280S-4
功率（kw）
22
37
45
55
75
转速(rpm) 电 动 机 电压（V）
起动方式、额定电流 （A） 绝缘等级 煤矿用阻燃电缆
真空电磁起动器
油气桶
1485
直接起动 41/23.7
φ261
2970
2970
1485
1485
380/660
380/660 或 660/1140
直接起动 68/39.3
电机型号 电压 冷 却 风 功率 额定电流 扇
排风量(m3/min)
MLGF16/7-90G MLGF20/8-132G MLGF19.7/12-160G MLGF30.4/8-185G 风冷 20
0.1
0 1.4
16/0.7
20/0.8
