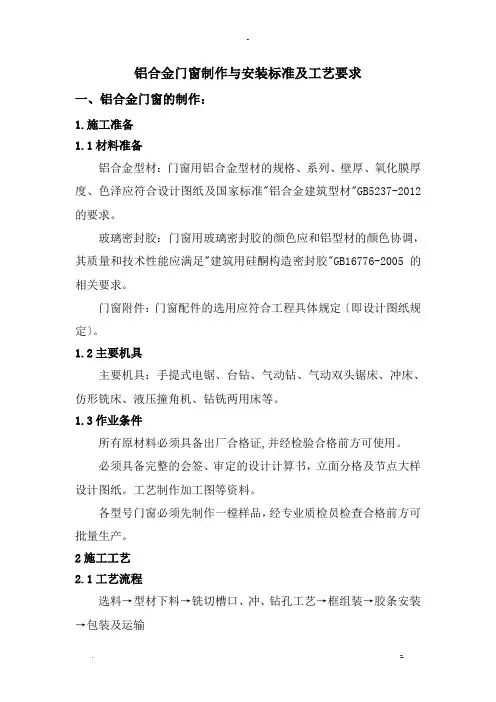

铝合金门窗封样要求和安装工艺展示

铝合金门窗封样

门窗材料样板

材料样板分类

材料样板按阶段划分为投标封样和施工封样，本管理办法中对材料样板管理及要求是指施工封样。

A）投标封样反映了承包商对《招标文件》的响应程度，作为竞标评分的一部分。

B）施工封样明确了各项目标段门窗的系统配置和材料选用，为后续的材料进场验收和实测实量提供依据。

材料样板标准

材料样板必须包含但不仅限于以下材料：

封样展板标准封样展板存放标准

说明：封样展板尺寸宜按600mm（宽）*900mm（高）木板或TK板，展板上须标明项目名称及送样公司名

说明：封样展板置于封样间货架上，垂直存放，用不锈钢角码制成U型进行固定，封样

称，材料封样间展板尺寸应同一大小。展板厚度不低于10mm。

示例照片

材料封样示意

B）铝合金、门窗主型材

铝合金门窗主型材包含铝框料、铝扇料和铝挺料。

材料名称材料图示样板标准确认内容铝合金框

料（断面）一支（100mm长）

品牌、型材系列

门或窗的框料

型材壁厚及膜厚

隔热条品牌及宽

度

铝合金扇

料（断面）一支（100mm长）

品牌、型材系列

门或窗的框料

门窗开启方式

型材壁厚及膜厚

隔热条品牌及宽

度

铝合金挺

料（断面）一支（100mm长）

品牌、型材系列

门或窗的框料

型材壁厚及膜厚

隔热条品牌及宽

度

C）铝合金窗辅型材

铝合金窗辅型材包含铝合金压线、铝合金组角码和中梃连接铝角码。材料名称材料图示样板标准确认内容铝合金压

线（断面）一支（100mm长）

品牌

轮廓尺寸（W×H）

壁厚（T）

铝合金组

角码一个（30mm厚）

品牌

材质

中梃连接

铝角码一个（30mm厚）

品牌

材质

T字挺或十字挺

非断桥梃

连接角码一个（30mm厚）

品牌

材质

T字挺或十字挺

H）玻璃面板

玻璃面板包含中空玻璃、中空LOW-E玻璃、中空磨砂玻璃、单片玻璃和内置百叶中空玻璃。

材料名称材料图示样板标准确认内容

中空玻璃

一块（300mm×

300mm）

原片品牌原片厚度中空层厚度深加工厂

中空LOW-E

玻璃一块（300mm×

300mm）

原片品牌

原片厚度

中空层厚度

深加工厂

Low-E面位置

中空磨砂玻璃一块（300mm×

300mm）

原片品牌

原片厚度

中空层厚度

深加工厂

磨砂面位置

I ）五金配件

五金配件应涵盖项目的典型窗型，各窗型做一个常规尺寸的配置展板。其中：

①外平开窗：包含执手、滑撑、锁点、锁座和爬升块等配件。

材料名称

材料图示

样板标准

确认内容

执手

一个

品牌

类型

滑撑

一个

品牌

规格

单片玻璃

一块（300mm ×

300mm ）

品牌 单片厚度

内置百叶

中空玻璃

一块

品牌

使用位置

控制形式

锁点一个

品牌

类型锁座一个

品牌

类型

爬升块一套品牌类型材质

②内平开窗：包含执手、合页、限位撑、锁点、锁座和爬升块等配件。材料名称材料图示样板标准确认内容

执手一个

品牌

类型合页一个

品牌

类型限位撑一个

品牌

规格

锁点一个

品牌

类型锁座一个

品牌

类型

爬升块一套品牌类型材质

③上悬窗：包含执手、风撑、滑撑、锁点和锁座等配件。

材料名称材料图示样板标准确认内容执手一个

品牌

类型滑撑一个

品牌

规格风撑一个

品牌

规格

品牌锁点一个

类型

品牌锁座一个

类型

④平开门：包含执手、合页、门锁、锁点和锁座、限位风撑等配件。材料名称材料图示样板标准确认内容

品牌执手一个

类型

品牌合页一个

类型

品牌门锁一个

类型

品牌锁点一个

类型

品牌锁座一个

类型

品牌

限位撑一个

规格

⑤推拉门窗：包含钩锁、月牙锁、滑轮、防盗块、防撞块和防风块等配件。材料名称材料图示样板标准确认内容

品牌钩锁一个

类型

月牙锁一个

品牌

类型滑轮一个

品牌

类型

防风块一个

品牌

类型

防盗块一个

品牌

类型

防撞块不同规格各一个

品牌

类型

J）门窗用胶（漆）

门窗用胶包含组角结构胶、断面密封胶、中性硅酮耐候胶、三元乙丙胶粘剂和聚氨酯发泡胶、水性漆、耐水胶水。

材料名称材料图示样板标准确认内容组角结构

胶一支

品牌

型号

单组份或双组份
