非接触式IC卡工艺设计文件

非接触式IC卡工艺设计文件

非接触式IC卡制造工艺设计文档版本历史目录1概述 (1)2范围 (1)3制造流程图 (1)3、1主流程13、2芯料加工流程 (2)3、3成品卡生产流程 (3)3、4关键生产环节工艺设计 (3)3、5外形尺寸以及材料 (5)3、6材料配比 (5)3、7动力弯扭检测 (5)3、8环境要求 (5)1 概述本文根据非接触式智能IC卡得物理特性指标要求,描述了非接触式IC卡得制造工艺流程与各制造工序得关键技术要求,可用于非接触式IC卡得生产指导;在产品质量要求方面,可以作为非接触式卡产品过程质量控制参考。

2 范围本文适用于符合产品标准:CJ/T166-2006得非接触式IC卡得生产与制造,对非接触式IC卡得材料特性与制造得工艺流程进行相应得设计,对制造流程各工序进行描述,确保经过该工艺流程得卡制造得直通率达到要求,质量满足客户需求;同时降低成本与制造难度。

本文可作为生产技术人员得培训参考资料与QA得指导性文件。

3 制造流程图3.1 主流程该流程分作两个子流程,就是根据产品特点,为缩短生产周期所划分,将可以作为半成品库存得生产与订单生产并行。

具体流程环节划分如下:3.2 芯料加工流程3.3 成品卡生产流程3.4 关键生产环节工艺设计及关键质量点得操作 控制程序3.4.1热压合成非接触式IC 卡芯料分级热压合成得时间、合成温度与合成压力,参考值如下表:3.4.2 检测与质检该工序使用深圳奥迈鑫公司生产得IC卡自动测试一体机对冲切完成后得非接触式IC 卡进行固定读写距离得测试,确保交付到客户手里得IC卡质量能够得到保证。

3.5 外形尺寸以及材料ISO标准卡 85、5x54x0、90 / 异形卡等卡基料:PVC、PET、PETG、天线线材:0.1016mm线径得铜线3.6 材料配比选择0、15~0.30mm厚度得印刷基料,中间使用0.50mm得芯料,经过高温层压后,确保卡得厚度符合标准要求。

若客户对卡有特殊要求,则选择不同厚度得印刷面料或者双面覆膜等工艺,调整成品卡得厚度,使之满足客户需求。

基于非接触式IC卡门禁系统的设计

基于非接触式IC卡门禁系统的设计

应用软件设计
非接触式IC卡门禁系统的应用软件设计包括用户界面设计、系统响应速度优化 和权限管理等。用户界面设计应简洁明了,方便用户进行操作。系统响应速度 优化则可以提高系统的运行效率,减少用户等待时间。权限管理则涉及到用户 的授权与认证,是系统安全性的重要保障。
1、加密算法
在非接触式IC卡门禁系统中,加密算法的选择与实现是保障系统安全性的关键。 我们应选择具有高强度的加密算法,如RSA、AES等,来确保IC卡信息的保密 性和完整性。同时,我们还需要对系统的各个部件进行加密处理,如电磁锁、 电动门等,以防止未经授权的访问。
2、操作系统设计
非接触式IC卡门禁系统的操作系统设计包括内核态和用户态的程序设计与实现。 内核态程序主要负责系统的底层硬件操作和控制,如IC卡读取器驱动程序、门 禁控制器驱动程序等。用户态程序则主要负责系统的应用层功能实现,如IC卡 信息验证、门锁控制等。此外,操作系统还应具备良好的内存管理和文件系统 设计,以确保系统的稳定性和可维护性。
2、安全性设计
非接触式IC卡门禁系统的安全性设计需考虑以下几个方面:
设备安全:应确保所使用的硬件设备本身具有高度的安全性,如选用具有防拆 卸设计的机箱,以防止恶意用户对硬件进行破坏。
网络传输安全:通过网络传输的数据应进行加密处理,以防止数据在传输过程 中被窃取或篡改。
数据库安全:存储在系统中的数据应进行备份并加密存储,以防止数据丢失或 被非法访问。
维护与保养
非接触式IC卡门禁系统的维护与保养主要包括以下几个方面:定期检查硬件设 备,如IC卡读取器、电磁锁等,以确保其正常工作;对系统软件进行定期的更 新和维护,以确保系统的稳定性和安全性;对系统数据进行定期备份,以防数 据丢失;对废弃的IC卡进行妥善处理,以防止泄密。

非接触式IC卡设计与实现

非接触式IC卡设计与实现

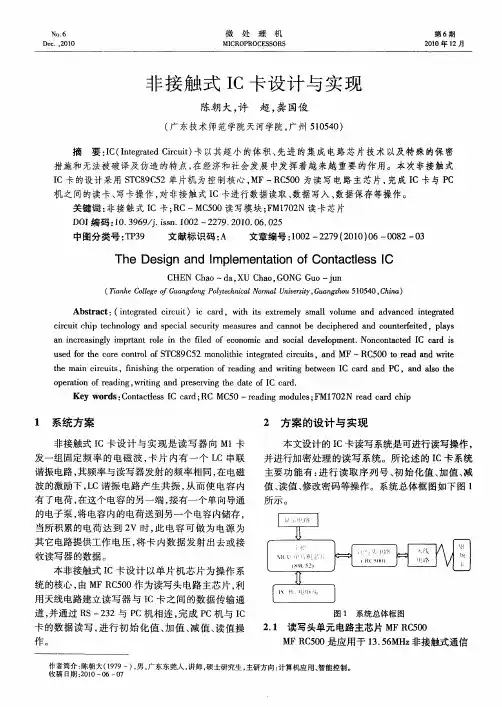

措施和无法被破译及仿造 的特点, 经济和社会发展中发挥着越来越 重要的作用。本次非接触式 在 I c卡的设计采用 S C 9 5 T 8C 2单片机为控制核心, F— C 0 M R 50为读写 电路主芯片, 完成 I c卡与 P C 机 之 间的读卡 、 卡操作 , 非接 触 式 I 写 对 c卡进行 数据读 取 、 据写入 、 据保 存等 操作 。 数 数
o r t n o e d n wrtn n r s r i e d t fI c r pe ai fr a i g, i g a d p e e vng t ae o C a d. o i h Ke r s: n a de s I c r RC y wo d Co tc s C a d; MC5 一r a n d ls; 1 0 0 e dig mo u e FM 7 2N e d c d c i ra a hp r
( in eC lg un d n o t h i l o a nvrt,u nzo 15 0 C i ) T h ol eo G a gogP l e nc r l i sy G a ghu5 04 ,hn a e f yc a N m U e i a
A s a t (nert i ut ccr ,wt i xr l s a ou e a d avn e ner e bt c : it ae cr i r g d c )i ad i t et me i i vlm n d a cd itg td h s e y n l a
关键 词 : 非接 触 武 I C卡 ;C—MC 0 R 50读 写模 块 ;M10 N读 卡芯 片 F 72
D I 码 :0 3 6 /.sn 10 2 7 . 0 0 0 .2 O 编 1 .9 9 ji .0 2— 2 9 2 1 .6 0 5 s

非接触式IC卡读卡器设计2

非接触式IC卡读卡器设计2

摘要非接触式IC卡是IC卡领域的一项新兴技术,它是射频识别技术和IC卡技术相结合的产物。

由于非接触式IC卡具有操作快捷、抗干扰性强、工作距离远、安全性高、便于“一卡多用”等特点,在自动收费、身份识别和电子钱包等领域具有接触式IC卡所无法比拟的优越性具有广阔的市场前景。

非接触式IC卡读卡器是非接触式IC卡应用系统的关键设备之一。

本论文开发了一种读写距离为25MM 的非接触式IC卡读卡器。

本文首先对非接触式IC卡进行了概述,介绍了其特点、种类、国际标准、关键技术、典型应用和发展趋势;随后介绍了非接触式IC卡技术的基础:射频识别(RFID)技术,并对目前国际上具有代表性的两大非接触式IC卡技术:LEGIC技术和MIFARE技术进行了对比;紧接着重点介绍了Philips公司的MIFARE技术,对MIFARE卡片和MIFARE非接触式IC卡的读写组件MFRC500进行了全面的阐述;在此基础上,论文详细地阐述了非接触式IC卡读卡器的硬件和软件设计,给出了每一部分的实际电路图和应用程序。

读卡器的硬件设计包括电源供应电路、蜂鸣器驱动电路、RS232通信电路、MCU的连接、MFRC500接口电路和读卡器天线这几部分的设计,MFRC500接口电路的设计分为MFRC500与MCU接口电路设计、与电源接口电路设计和与天线射频接口电路设计三个部分。

论文介绍了电路的详细设计过程。

软件设计分为对MFRC500的应用程序的设计、对读卡器其他电路的应用程序设计和主程序设计三个部分,每一部分都给出了具体程序并对程序进行了详细的说明。

关键词:IC卡、非接触、射频识别、读卡器ABSTRACTContactless IC Card is one kind of new technology in the field of IC card,which is the combination of RF technology and IC card Technology.Because contactless IC card has some advantages over common IC card such as its high working speed、good anticollsion quality、long,working distance,there will be a good prospect for it in many fields such as automatic pricing、identity distinguishing、electric wallet,and so on.The contactless IC card reader is one of the key devices of a contactless IC card system.We developed one kind of contactless IC card reader,which is one part of a project and has about 25mm working distance.At first this paper generally introduces the contactless IC card,including its feature、type、international standard、key technology、typical usage and developing trendency.Then it introduces the RFID technology,from which the contactless IC card technology derived,andgives the compare of LEGIC technology and MIFARE technology,which are the representative technologies of contactless IC card technology at present.After that the MIFARE technology developed by PHILIPS Semiconductors is introduced in detail.The paper give emphasis to the introduction of MIFARE contactless IC card and the reader component,MFRC500.Based on these,the paper discusses the design of the contactless IC card reader in detail,inlcuding the circuit design and software design.The reader’s circuit is made up of power supply circuit、buzzer drive circuit、RS232 communication circuit、MFRC500 interface circuit and antenna,all.The paper gives the whole process of circuit design in detail.The software design includesprograming of MFRC500、programing of other circuit and programing of main program.All these programs are presented and remarked.KEY WORDS:IC Card, Contactless, RFID,IC Card reader目录摘要 (I)ABSTRACT (II)目录 (I)第一章绪论 (1)1.1 前言 (1)1.2 IC卡的分类 (2)1.3 非接触式IC卡 (2)1.3.1 非接触式IC卡的特点 (2)1.3.2 非接触式IC卡的种类 (3)1.3.3 非接触式IC卡的关键技术 (4)1.3.4 非接触式IC卡的发展趋势 (5)1.4 IC卡的国际标准 (6)1.4.1 接触式IC卡的国际标准 (6)1.4.2 非接触式IC卡的国际标准 (6)1.4.3 IC卡的测试标准 (6)1.5 本论文的任务 (7)第二章非接触式IC卡技术 (8)2.1 射频识别技术 (8)2.1.1 系统管理层 (8)2.1.2 接口层 (8)2.1.3 从动应答子系统(应答器) (9)2.2 非接触式IC卡技术 (9)第三章 MIFARE技术 (11)3.1 MIFARE 1非接触式IC卡 (11)3.1.1 MIFARE 1非接触式IC卡特点 (11)3.1.2 MIFARE 1非接触式IC卡的功能组成 (12)3.1.3 RF射频接口电路 (12)3.1.4 数字电路模块 (12)3.1.5 MIFARE 1卡片的存储结构 (15)3.2 MIFARE读卡器组件 (16)3.2.1 MFRC500特性 (17)3.2.2 MFRC500模块引脚说明 (18)第四章非接触式IC卡读卡器硬件电路设计 (24)4.1 引言 (24)4.2 非接触式IC卡读卡器结构框图 (24)4.3 各主要芯片的选取及其设计 (25)4.3.1 CPU的选取 (25)4.3.2 非接触式Ic卡读卡器通信模块设计 (27)4.3.3 电源供应电路设计 (27)4.4 非接触式IC卡读卡器天线设计 (29)第五章非接触式IC卡读卡器硬件设计 (32)5.1 编程思想及编程语言的选择 (32)5.2 对MFRC500的应用程序设计 (32)5.2.1 发送询问指令 (34)5.2.2 防冲突 (34)5.2.3 选择卡片 (35)5.2.4 认证 (35)5.2.5 读取卡片 (35)5.2.6卡挂起 (35)5.3蜂鸣器驱动程序设计 (35)5.4 RS232通信程序设计 (36)5.4.1 通信协议设计 (36)结论 (38)参考文献 (39)致谢 (41)附录 (42)第一章绪论1.1 前言智能卡的名称来源于英文名词“Smart card”,又称集成电路卡,即IC卡(Integrated Circuit Card)。

非接触式IC卡(RFID)的制作实验

非接触式IC卡(RFID)的制作实验

作者:兰得春RFID又称为“射频认证”、“射频识别”或“非接触式IC卡”,它的用途从食堂的饭卡、公交车、地铁的月票卡、公民身份证到物流管理、车辆通行管理等等,越来越广。

RFID目前使用了三个频段:135kHz、13.56MHz和869MHz~915MHz。

第一、二段为长波及短波,作用距离很近(被国家标准限制);第三段为UHF,作用距离最远,可达10米。

由于它不易仿造,存储的信息量大,所以在发达国家已逐步代替条形码贴在商品上。

将来它还可用来代替一些电脑配件的安装卡,贴在电脑配件上。

众所周知,现在买一台打印机或者一块视频转接卡,得先在电脑中利用安装碟或通过其他途径安装驱动程序,这样电脑才能识别,打印机才能动作,电视节目才能收到。

将来新买的电脑配件上如都贴上RFID,就不用安装碟片或寻找驱动程序,直接插入电脑便能使用。

在我国RFID技术刚起步,所以许多人对它的工作原理还不太清楚,特别是“负载调制”部分。

用笔者制作的这块实验板,可以很清楚地了解它的工作原理。

图1是RFID的工作原理框图,从框图中可知,RFID由两部分组成。

标签(卡)主要由LC谐振回路和无源电子开关组成。

当标签(卡)靠近读卡器的L1时,由于L2、C2回路起振,此时射频振荡器的能量被吸收,流过R1的电流减小,两端压降也随之降低;这时若闭合开关K1,造成短路,使L2、C2回路失谐,射频振荡器的能量未被吸收,流过R1的电流增大,两端压降提高。

所以只要不停地按动K1,则负载电阻R1两端便得到一串脉冲调幅信号。

该信号再经检波即恢复出低频脉冲信号。

图2是读卡器的实验电路。

两个与非门组成的晶体振荡器工作于13.5MHz,其输出经过一个与非门及一只晶体管Q1放大,较强的高频输出电流通过0.1μF电容,流过L1、C1并联谐振电路,然后再流过负载电阻R1回到地。

负载电阻R1两端得到等幅的振荡信号,若该信号有外界的负载调制,会产生脉冲调幅信号,再经锗二极管检波即恢复出低频脉冲信号。

通用非接触式IC卡门禁系统的设计与实现

通用非接触式IC卡门禁系统的设计与实现

通用非接触式IC卡门禁系统的设计与实现目录第一章设计分析 (1)1.1 设计背景 (1)1.2 设计目标 (1)1.3 实验环境 (1)第二章QT软件开发 (2)2.1 客户端软件设计 (2)2.2 软件编写 (2)第三章成果展示 (3)3.1 编译执行ARM端程序 (3)3.2 ARM板运行结果 (3)3.3 总体效果 (5)第四章存在的问题和下一步计划 (6)5.1 存在的已知问题 (6)5.2 下一步计划 (6)第一章设计分析1.1 设计背景门禁安全管理系统是新型现代化安全管理系统,它集微机自动识别技术和现代安全管理措施为一体,它涉及电子,机械,光学,计算机技术,通讯技术,生物技术等诸多新技术。

它是解决重要部门出入口实现安全防范管理的有效措施。

适用各种机要部门,如银行、宾馆、车场管理、机房、军械库、机要室、办公间,智能化小区,工厂等,跟我们日常生活比较接近的就是学生宿舍的门禁系统。

1.2 设计目标通过微型嵌入式非接触式IC卡读写模块来实现IC卡信号采集,电机模拟自动门,红外对射传感器检测是否有人进入。

点击开发板显示屏上的按键OPEN,可以进行刷卡,刷完卡后卡的相关信息会出现在开发板的显示屏上。

接收到信号之后电机开始运转表示门打开。

然后红外对射传感器启动,等待刷卡的人进入,有人进入后触发红外对射传感器,然后电机启动,表示关上门。

这就是这个门禁系统的基本设计思想。

1.3 实验环境硬件环境:UP-Magic6410开发板及其配线;微型嵌入式非接触式IC卡读写模块;直流电机、红外对射传感器;软件环境:win7系统;vmware workstation 9.0 ;win7超级终端;Fedora8(内核2.6.21);第二章QT软件开发2.1 软件设计该门禁系统是利用QT进行编写的,首先在Windows环境下的QT软件上编写应用程序然后在Linux环境下进行编译。

利用QT提供的各种函数就可以方便的实现界面设计,然后把各模块的函数经过一定的改动加入QT程序中,即可完成设计。

非接触式IC卡的应用 毕业设计论文

非接触式IC卡的应用  毕业设计论文

非接触式IC卡的应用目录摘要 (2)ABSTRACT (3)1 引言 (1)1.1本课题的提出背景 (1)1.2本课题的研究意义 (1)1.3 国内外研究现状 (2)2 设计总体研究和涉及的主要技术 (3)2.1 非接触式IC卡门禁系统组成 (3)2.1.1读卡器 (3)2.1.2非接触式IC卡 (4)2.2非接触式IC卡门禁系统涉及的主要技术 (8)2.2.1自动识别技术 (9)2.2.2密码技术[5] (10)3 非接触式IC卡读卡器的硬件设计 (11)3.1非接触式IC卡读卡器整体模块 (11)3.2非接触式IC卡读卡器主控模块设计 (11)3.3非接触式IC卡读卡器通信模块设计 (12)3.4非接触式IC卡读卡器天线设计 (13)3.5非接触式IC卡读卡器报警模块的设计 (14)3.6非接触式IC卡读卡器射频模块接口电路设计 (15)4 非接触式IC智能卡应用的软件设计 (19)4.1 MFRC500底层驱动程序 (19)图4.1MF RC500底层驱动程序流程图 (19)4.2 单片机控制双方通信程序简述 (21)4.3设计结果概述 (25)5 总结与改进 (26)5.1论文总结 (26)5.2改进与提高 (26)致谢 (27)参考文献 (28)附录A (29)附录B (30)摘要本论文介绍了一种基于非接触式IC卡的门禁管理系统的应用,非接触式IC 卡是IC卡领域的一项新兴技术,它是射频识别技术和IC卡技术相结合的产物。

射频识别(Radio Frequency Identification,简称RFID)技术[1]是最近几年发展起来的一门新的自动识别技术。

它利用射频方式在非接触式IC卡和读卡器之间进行双向通信,完成目标识别和数据交换,而卡上电路的工作电源由读卡器发出的电磁波能量提供。

由于非接触式IC卡具有操作快捷、防碰撞能力强、工作距离远、安全性高、便于“一卡多用”等特点,在身份识别、自动收费和电子钱包等领域具有接触式IC卡所无法比拟的优越性,具有广阔的市场前景。

非接触式IC卡一卡通方案

非接触式IC卡一卡通方案

非接触式IC卡“一卡通”系统方案目录第一章.概述………..………………………………………………………………………第二章. 方案设计依据………………………………………………………………….…第三章. CFI系统简介…………………………………………….……..…….…………..第四章. 门禁子系统…………………….……………………………………………………..第五章. 考勤子系统…………………………………………………………………………….第六章. 消费子系统….…………………………………………………………………………第七章. 巡更子系统…………………………………………………….………………………第八章. 停车场管理子系统…………………………………………………………………..第九章.图书管理子系统附1…………………………………………………………………………………………………第一章概述随着人类文明的发展、科技的进步,各种各样的卡在人类的生活中扮演着越来越重要的角色:借阅卡、储蓄卡、购物卡、工作卡等。

可以说,是卡方便了人们的生活,但是,随着卡的层出不穷,在一定程度上,它又变成了累赘。

所以说“一卡通”是发展趋势,而IC卡又将在此之中发挥它极其重要的作用。

我们推荐使用非接触式IC卡系统,非接触式IC卡系统相对于以往传统的接触式系统(如IC芯片卡,磁卡,条码卡,TM卡等系统),具有更多的优点。

通过这套系统,可以实现对人员权限的明确限定,无论是内部人员或外部人员,都可以通过对权限的设置清楚的界定可以自由进出、消费、借阅的范围,并对人员的交易情况进行记录,以备查询。

极大的解放了人员管理的压力,并可达到在提高安全度的情况下节约人力的效果。

我们可以结合考勤,巡更、停车场管理、食堂及会所消费等功能,所有的这些只需一张非接触式IC 卡就能解决,不必再受卡太多的困扰,也不必因接触式卡的极易损坏而烦恼。

1.1非接触式IC卡特点从信息卡的发展来看有磁卡、光电卡、TM卡、接触式IC卡。

非接触式IC卡技术23

非接触式IC卡技术23

(2) 按标志连接MIFARE系列非接触式IC卡开发板的电源线
及串口线,注意电源+5 V与地不可接反。
第3章 非接触式IC卡技术 2) 使用MIFARE系列接触式IC卡开发系统演示软件MWRF
访问MIFARE 1卡 (1) 按使用手册的说明操作演示软件,对MIFARE非接触式 IC卡开发板的MCM进行建立连接/装载密码(Load Key)操作。 实 验 用 MIFARE 1 卡 所 有 扇 区 的 初 始 密 码 被 设 置 为 FFFFFFH 。在演示软件界面中选择密码集 0 ,密码 A ,将扇区 0 ~ 14 的密码 A 设置为 FFFFFFH ,而将扇区 15 的密码 A 设置为
000000H。启动密码下载,下载过程中红色指示灯点亮;下载
完毕后红色指示灯熄灭。 这一步骤与卡无关。
第3章 非接触式IC卡技术 (2) 将MIFARE 1卡按任意方向置入MIFARE开发板天线有
效工作范围内,对MIFARE 1卡的各扇区的块 0、1、2进行读/ 写操作,操作界面如图 3.1所示。在表3.1中记录读取的卡数据 并分析其存储结构,标明各块的类型及卡的类型号、序列号、 容量及各扇区的密码和访问权限。 注意: 不得随意修改各扇区块3的数据,特别是访问权限字节, 以免造成扇区被锁死。
Device,是读写器中发射电磁波的部分。 此外,还有远距离系统,其作用距离是1~10 m,个别系统 也有更远的距离。所有远距离系统都是在微波范围内用电磁波 工作的,发送频率为5.8 GHz,也有些系统使用915 MHz (在欧
洲是不允许的)、5.8 GHz和24.125 GHz。
第3章 非接触式IC卡技术
第3章 非接触式IC卡技术
表中, ICC 为集成电路卡; CICC 为 Close-coupled ICC ,即 紧密(密耦合)卡;PICC为Proximity ICC,称为接近(近耦合)卡;

非接触式IC卡考勤系统的设计

非接触式IC卡考勤系统的设计

非接触式IC 卡考勤系统的设计刘 梅,李正平,徐 超(安徽大学电子科学与技术学院 安徽合肥 230039)摘 要:介绍一种门禁考勤系统的设计方案。

该系统通过非接触式IC 卡接口采集员工的刷卡数据,存储到本地存储器中,并可通过对不同用户的权限设置,规定员工出入的办公区域和时间段,以实现门禁控制。

对系统的硬件结构、M CU 控制软件以及上位机管理软件的设计方法进行了介绍,并对其中的关键实现技术进行了分析。

实践证明,该系统界面友好、功能全面、运行稳定,可扩展性好、造价低,具有广阔的应用前景。

关键词:非接触式IC 卡;EM 4095;R S 232/485接口;I 2C 接口中图分类号:T N87,T P27 文献标识码:B 文章编号:1004-373X(2007)01-147-03Design of C heckwork S ystem Uses C ontactless Communication IC C ardL IU M ei,L I Zheng ping ,X U Chao(Scho ol o f Electronic Sci ence &T echnolo gy ,Anhui U niv ersity ,H efei,230039,China)Abstract :T he pa per pr esents the desig n o f checkwo rk system.T he system can g ather the data o n o f the emplo yee c s card throug h I C inter face and sto re them in the flash,v ia author ity sett ing it can also restr ict which do ors a employ ee can o pen and the v alid time o f the operatio n.It g ives a deta iled intro ductio n about the desig n of sy stem har dw are,M CU softw are and man -ag ement so ftwar e running on PC,especially g ives an analysis o f the key t echnique for this sy stem.It c s prov ed by practice that the inter face of the application is v er y user-friendly ,and the system has a g oo d st ruct ur e and a stable funct ion.T he system co sts quite little and is well ex tensible,it is of w ide application pr ospect.Keywords :contactless IC car d;EM 4095;RS 232/485inter face;I 2C interface收稿日期:2006-06-20IC 卡作为电话卡、消费卡和入门卡已经得到了广泛应用。

附录10:非接触式IC卡读写器技术条件

附录10:非接触式IC卡读写器技术条件

附录十:非接触式IC卡读写器技术条件目录1 非接触IC卡读写器(人工型) (1)2 自动收发卡机(自动卡箱) (2)3 读写器基本控制命令 (3)4 非接触卡(Mifare 1)命令 (6)5 Mifare PRO卡命令 (14)6 SAM卡命令 (14)附录十:非接触式IC卡读写器技术条件在公路联网收费中,目前我国通行券多数采用的是非接触式IC卡,为了加强非接触式IC卡的互联互通,本附录对非接触式IC的读写器、自动收发卡机提出以下技术要求。

1 非接触IC卡读写器(人工型)1.1非接触IC卡读写器的功能(1)非接触IC卡读写器主要由读写核心单元、读写天线和接口等部分组成。

当天线与读写单元分离时,两者之间连线长度不小于1200mm。

(2)非接触IC卡读写器对本技术要求中卡片应用要求规定的非接触式逻辑加密卡和双界面CPU卡进行操作,具有SAM安全存储模块。

(3)SAM模块采用本技术要求规定的接触式CPU卡(包括PSAM卡/ISAM卡)。

(4)读写器应具有极强的抗干扰能力。

读写天线应全封闭、防尘、防水、防震、免维护,车辆上或车道附近使用的无线电设备及各种电气装置不应对读写器工作造成干扰或错误读写。

(5)读写器与非接触IC卡之间进行读写时应通过三重双向鉴别。

双向鉴别方法采用DES加密算法和随机数相结合。

(6)对非法卡〔通行卡、公务卡、非现金支付卡(包括储值卡和记账卡)〕或发现卡中信息有异变时,能发出报警信号。

1.2 非接触IC卡读写器的主要技术指标(1)工作频率:13.56MHz;(2)传输速率应满足非接触式IC卡快速划过天线能正确读写的要求;(3)读写距离:0-100mm,当IC卡在100mm范围内,与天线平面间夹角≤80°通过时,应满足精度要求;(4)工作环境条件:-20℃~+70℃,相对湿度10%~95%;(5)读写器与车道控制器采用串行RS232C接口,9600bps/14.4kbps;(6)读写器的读写错误率小于0.00001;(7)MTBF大于20000h,MTTR小于1小时;(8)读写时间小于0.1秒,可同时对多张卡(6张)进行操作。
