NC1 和 NC2 是内部的故障保护触点输出,默认为常闭状 态。当制动单元内部出现过热等故障时,内部触点会自动断开。
第6页
CDI-BR 系列能耗制动单元
2.3 主回路配线规格
配线时必须使用绝缘等级和截面都满足标准的电缆。
ACTIVE 制动单元制动时,此灯亮 620~700 电压等级指示
3.3 功能码说明
功能码 P0.00 P0.01 P0.02 P0.03 P0.04 P0.05 P0.06 P0.07 P0.08 P0.09 P0.10 P0.11 P0.12 P0.13 P0.14
名称 电压校正系数 制动开启电压 制动使用率 故障试恢复次数 故障试恢复时间 故障继电器动作选择 故障纪录 1 故障纪录 2 故障纪录 3 故障纪录 4 直流电压值 运行时间(H) 运行时间(M) 运行时间(S) 故障纪录清除
1.4Ω
450 KW
13.6Ω/7
※ 注:
500 KW
13.6Ω/8
适配电阻中,如 13.6Ω/4 为 4 个 13.6Ω的电阻并联使用。 75~132KW 可使用 2 个 CDI-BR-100 并联。 160~315KW 也可以使用 3 个或 4 个 CDI-BR-100 并联。
※ 提示:
额定电流是指制动单元工作时的最大平均电流。
CDI-BR 系列能耗制动单元
第一章 型号与规格
1.1 产品型号
型号
额定 峰值 适配变 最小 推荐适
电流 电流 频器
电阻 配电阻
15KW
40Ω
18 KW
30Ω
CDI-BR-50 9A 50A 22 KW 15Ω 30Ω
德力西软起动

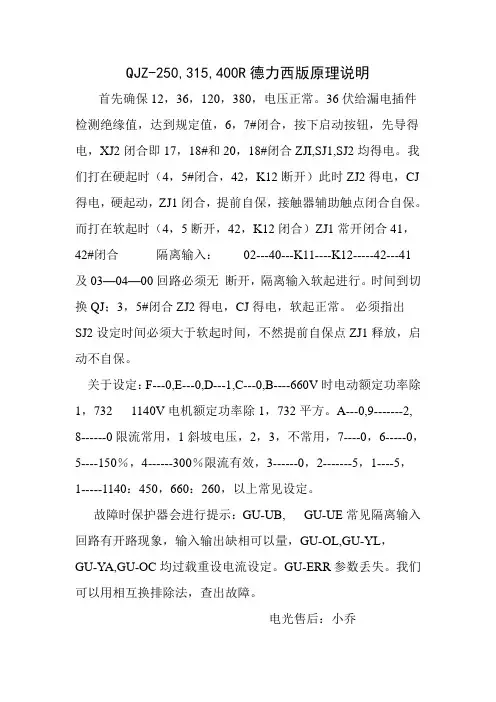

QJZ-250,315,400R德力西版原理说明首先确保12,36,120,380,电压正常。
36伏给漏电插件检测绝缘值,达到规定值,6,7#闭合,按下启动按钮,先导得电,XJ2闭合即17,18#和20,18#闭合ZJI,SJ1,SJ2均得电。
我们打在硬起时(4,5#闭合,42,K12断开)此时ZJ2得电,CJ 得电,硬起动,ZJ1闭合,提前自保,接触器辅助触点闭合自保。
而打在软起时(4,5断开,42,K12闭合)ZJ1常开闭合41,42#闭合隔离输入:02---40---K11----K12-----42---41 及03—04—00回路必须无断开,隔离输入软起进行。
时间到切换QJ;3,5#闭合ZJ2得电,CJ得电,软起正常。
必须指出
SJ2设定时间必须大于软起时间,不然提前自保点ZJ1释放,启动不自保。
关于设定:F---0,E---0,D---1,C---0,B----660V时电动额定功率除1,732 1140V电机额定功率除1,732平方。
A---0,9-------2, 8------0限流常用,1斜坡电压,2,3,不常用,7----0,6-----0,5----150%,4------300%限流有效,3------0,2-------5,1----5,
1-----1140:450,660:260,以上常见设定。
故障时保护器会进行提示:GU-UB, GU-UE常见隔离输入回路有开路现象,输入输出缺相可以量,GU-OL,GU-YL,
GU-YA,GU-OC均过载重设电流设定。
GU-ERR参数丢失。
我们可以用相互换排除法,查出故障。
电光售后:小乔。
德力西新程序 CDJ1系列数字式电机软起动器说明书
1、不允许将输入端子(L1、L2、L3)接到输出端子(U、V、W)。
2、不允许在输出端(U、V、W)线接电容,否则会损坏起动器。
3、使用旁路接触器时,起动回路相序应与旁路回路相序一致,否则旁路切换时将发生相间短路,使设备损坏甚至发生火灾。
五、软起动器的工作原理
CDJ1系列电机软起动器的主电路采用六个晶闸管反并联后串接于交流电动机的定子回路上。利用晶闸管的电子开关作用,通过微处理器控制其触发角的变化来改变晶闸管导通角,由此来改变电动机输入电压大小,以达到控制电动机的软起目的。当起动完成后,软起动器输出达到额定电压。这时控制三相旁路接触器KM吸合,将电动机投入电网运行。
■产品结构新颖、体积小、性能可靠、安装、操作使用简便。
■双电源隔离保证控制部分不受各种强电干扰。
二、购入检查
开箱后进行下述检查:
1)检查铭牌以确定供货是你所订购的产品
软起动器型号
三、安装
安装方向与空间
1)安装方向
2)安装空间
为了保证良好的散热性,软起动器安装时应用足够的空间。
CDJ1系列软起动器具有以下特点
■采用十六位单片机全数字自动监控。
■起动电流、电压、时间可按负载不同灵活调节,取得最佳的电流冲击和最佳的控制特性。
■对电动机提供了平滑的渐进的起动过程,减少起动电流对电网的冲击,降低设备的振动和噪声,延长了机械传动系统的使用寿命,改善了工人的劳动环境。
■启动电流可根据负载调整,减少启动损耗,以最小的电流产生最佳转矩。
注意:当P029(参数保护)中开启参数保护功能后,不能修改参数。
通电运行
试车
试车的主要目的是让用户确认电机转向和传动是否正常
(1)请确认所有连线可靠连接,主电接线相序正确;
德力西变频器说明书cdi9000
第二章 产品外形尺寸及规格...... 6
2.1 产品外形尺寸 ........................................ 6 2.2 CDI9000 变频器系列规格 ...................... 8
第六章 输入输出功能介绍....... 44
6.1 模拟表输出 ..........................................44 6.2 多功能输出选择 ...................................44 6.3 频率检测(03-10,03-11) ........................45 6.4 输入功能介绍 ......................................46 6.4.1 模拟输入 ........................................46 6.4.2 端子运行控制方式(02-17) .........47 6.4.3 上电处理端子运行选择(02-19) ..48 6.3.4 复位启动方式选择(02-20) .........48 6.4.5 点动频率(01-50) .......................48 6.4.6 使用多功能输入信号 ......................49 6.4.7 定时器功能 ....................................50 6.4.8 禁止加减速指令 .............................50 6.4.9 UP/DOWN(上升/下降)指令 .............50 6.4.10 计数器功能 ..................................51 6.5 多段速度和程序运行 ............................52 6.5.1 多段速度的选择 .............................52 6.5.2 程序运行 ........................................53 6.5.3 摆频运行 ........................................57 6.6 PI 控制参数 ..........................................57 6.6.1 外部 V2 给定值 (03-17,03-18) ....57 6.6.2 外部 IF 反馈值 (03-21,03-22) .....58 6.6.3 反馈滤波时间(03-24) .....................58 6.6.4 PI 调节误差极性(05-01)..................58 6.6.5 PI 调节方式最小运行频率(05-09) ...58 6.6.6 PI 调节方式最大运行频率(05-10) ...58 6.7 保护参数..............................................59 6.7.1 过电压失速保护 (01-29).................59 6.7.2 能耗制动选择(06-06) .................59 6.7.3 自动电压调整 AVR(01-16) .........59 6.7.4 电流限制(01-27) .......................60 6.7.5 过转矩检测 ....................................61 6.7.6 电机保护 ........................................62 6.8 其他功能 ..............................................63 6.8.1 瞬时停电再启动选择(02-11) ......63 6.8.2 追踪启动方式(02-13) ................63 6.8.3 跳跃频率 ........................................64 6.8.4 自动转矩补偿(01-14) ................64 6.8.5 节能控制(01-30) .......................64
软启动操作使用说明
A-B软启动器操作使用说明一.软启动器的起动方式选择┅┅┅┅┅ 2 二.软启动器的参数查看方法┅┅┅┅┅ 3 三.参数修改┅┅┅┅┅ 5 四.常见故障信息及消除方法┅┅┅┅┅ 5 五.常见故障说明┅┅┅┅┅7 六.常用参数及说明┅┅┅┅┅8 七.软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一.软启动器的起动方式选择:软启动器的起动方式常用的有以下几种:1.软起动:该方式是最常用的起动方式,电动机可根据参数设定的初始转矩进行起动。
起动加速时间在0—30S之间,由用户自行调节。
起动斜坡加速期间,输出至电机的电压不断上升,当软启动器的控制器检测到电动机已达到额定转速状态,则输出电压将自动切换到全电压。
(若设定的起动时间为30S,在20S的时候如果电动机已达到额定转速,电机端电压已达到全电压,则不必等到30S)2.限流起动:限流起动顾名思义,限制电机的起动电流,该方式为电动机提供一固定电压的降压起动。
限流水平可由用户在电机满载电流的500-600%间调节,限流起动时间0—20S由用户设定。
在起动过程中,当软起动器的控制器检测到电机的额定转速时,输出电压将自动切换成全压输出,这点与软起动方式有些区别:软起动过程电压是无级不断增加的;而限流起动是始终以一固定电压起动的。
3.全压起动:该方式同一般设备的启动相同,一般来说,既然选用了软启动器就不太会选用该方式进行起动。
4.可选择的突跳起动:该起动功能一般是附加于软起动方式或限流起动方式之中,为电动机起动提供一个大提升转矩以克服负载惯性,突跳时间可由用户在0.0—2.0S之间设定。
我厂采用的软起动方式主要有以下两种:1.限流加突跳起动方式:该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备,因为这些设备的电机容量较大,起动电流较大,其供电线路也较长,采用限流起动,可减少对配电室母线电压的影响,以免造成当大设备启动时,母线压降大,使照明及其他设备失电跳闸的情况发生。

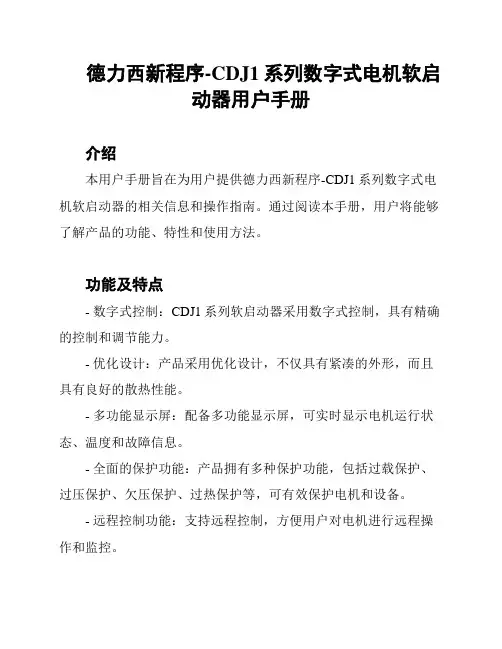

德力西新程序-CDJ1系列数字式电机软启动器用户手册
德力西新程序-CDJ1系列数字式电机软启动器用户手册介绍本用户手册旨在为用户提供德力西新程序-CDJ1系列数字式电机软启动器的相关信息和操作指南。
通过阅读本手册,用户将能够了解产品的功能、特性和使用方法。
功能及特点- 数字式控制:CDJ1系列软启动器采用数字式控制,具有精确的控制和调节能力。
- 优化设计:产品采用优化设计,不仅具有紧凑的外形,而且具有良好的散热性能。
- 多功能显示屏:配备多功能显示屏,可实时显示电机运行状态、温度和故障信息。
- 全面的保护功能:产品拥有多种保护功能,包括过载保护、过压保护、欠压保护、过热保护等,可有效保护电机和设备。
- 远程控制功能:支持远程控制,方便用户对电机进行远程操作和监控。
使用方法1. 接线:按照产品说明书中的接线图连接电源和电机。
2. 参数设置:根据实际需求,使用控制面板上的参数设置功能设置启动器的各项参数。
3. 启动和停止:在确认接线无误后,按下启动按钮启动软启动器;按下停止按钮可停止电机的运行。
4. 监控和维护:通过多功能显示屏实时监控电机的运行状态,如温度、电流等,并根据需求进行维护和保养。
注意事项- 在安装和操作软启动器时,请务必遵循产品说明书中的安全操作规程,确保人员和设备安全。
- 如需进行维护和检修,请确保软启动器已断电,并在合适的工作环境下进行。
- 如遇到故障或异常,应立即停止使用软启动器,并及时联系售后服务人员。
常见问题解答1. Q:软启动器无法启动电机怎么办?A:请检查软启动器的电源是否接通,电机是否接线正确,参数是否设置正确。
2. Q:软启动器显示故障信息怎么处理?A:请查阅产品说明书中的故障排除方法,或联系售后服务人员寻求帮助。
联系信息如有任何问题或需求,请联系我们的售后服务团队:- XXX-XXXXXXX以上为德力西新程序-CDJ1系列数字式电机软启动器用户手册的简要内容,详细信息请参阅产品说明书。
请用户在操作前仔细阅读本手册,并按照操作指南进行操作。
软启动说明书 2
目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------63 技术特性-------------------------------------------------------------------------------------------73.1 主要性能--------------------------------------------------------------------------------------73.2 主要参数---------------------------------------------------------------------------------------84 尺寸、重量-----------------------------------------------------------------------------------------84.1 外形尺寸---------------------------------------------------------------------------------------84.2 重量---------------------------------------------------------------------------------------------85 安装、调试----------------------------------------------------------------------------------------85.1安装--------------------------------------------------------------------------------------------85.2调试--------------------------------------------------------------------------------------------86 操作使用-------------------------------------------------------------------------------------------156.1 起停控制--------------------------------------------------------------------------------------156.2 安全使用须知--------------------------------------------------------------------------------157 故障分析与排除----------------------------------------------------------------------------------158 安全保护装置与处理----------------------------------------------------------------------------169 保养、维修----------------------------------------------------------------------------------------1610 运输、贮存---------------------------------------------------------------------------------------1611 开箱及检查---------------------------------------------------------------------------------------1612 定货规范------------------------------------------------------------------------------------------1613 其他事项------------------------------------------------------------------------------------------1614 附表和附录--------------------------------------------------------------------------------------16附表:主要部件选配表15 附图--------------------------------------------------------------------------------------------20附图1:QJR-2×315/1140(660)软起动器外形图附图2:QJR-2×315/1140(660)软动器电气原理图1 概述1.1 产品特点QJR-2×315/1140(660)矿用隔爆兼本质安全型真空电磁软起动器(以下简称起动器)采用了先进的微处理器在线控制和电力电子控制技术,其核心部件由固态软起动器(以下简称控制器)和S7-200可编程序控制器(以下简称PLC)组成,产品具有软起动、软停止、直接起动、工作状态显示和记忆等功能。
德力西 CDK1系列控制与保护开关 产品说明书
快速选型该产品技术参数详见此样本第678-687页选型指南注:1.常规默认触点是06;2.消防型:具备过载报警不脱扣功能02: 2开+1闭+1短路+1过载06: 3开+3闭+1短路+1过载0209: 4开+2闭+1短路+1过载0609: 5开+4闭+1短路+1过载无: 基本型D: 低速基本型+高速消防型D1: 均为基本型D2: 均为消防型J: 星三角减压启动器J2: 大功率星三角减压启动器Z: 自耦减压启动器735E电动控制与保护CDK1 控制与保护开关产品型号及含义适用范围CDK1采用模块化的单一产品结构型式,集成了传统的断路器(熔断器)、接触器、过载(或过压、断相等)保护继电器、起动器、隔离器、电机综合保护器等主要功能, 具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有体积小、可靠性高,具有短路分断能力高、飞弧距离短等优点、具有各种特性内部自行良好配合的时间-电流保护特性(反时限过载长延时保护、短路短延时保护、瞬时短路保护及快速瞬时短路保护四段式保护特性),根据需要选配功能和/或功能模块,即可为各种电力线路(如电机的频繁或不频繁起动以及配电电路负载)提供完善地控制和保护功能,且动作精确,可避免不必要的停电,提高供电可靠性。
正是因为CDK1系列产品具备优越的性能和优点,特别适用于以下场合或系统: 冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统; 电动机控制中心(MMC )及配电中心; 电力站及变电站; 港口和铁路系统(如航空港、铁路公路客运中心等); 高速公路照明、通风系统; 军队驻地控制保护系统(如边防哨所、雷达机站等); 各种场合的消防泵、风机等; 现代化的建筑照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列; 医院; 商业大楼(如大型购物中心、超级市场等); 电信通讯机房; 信息处理中心(如市政、银行、证券交易中心等) 工厂或车间的单电机控制与保护系统; 远程控制照明系统。
软启动器说明书
软启动器说明书1 软启动工作原理软启动器电动机的应用 1 软启动器工作原理与主电路软启动器采用三相反并联晶闸管作为调压器,将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路,主电路图见图1。
使用软启动器启动电动机时,晶闸管的输出电压逐渐增加,电动机逐渐加速,直到晶闸管全导通,电动机工作在额定电压的机械特性上,实现平滑启动,降低启动电流,避免启动过流跳闸。
待电机达到额定转数时,启动过程结束,软启动器自动用旁路接触器取代已完成任务的晶闸管,为电动机正常运转提供额定电压,以降低晶闸管的热损耗,延长软启动器的使用寿命,提高其工作效率,又使电网避免了谐波污染。
软启动器同时还提供软停车功能,软停车与软启动过程相反,电压逐渐降低,转数逐渐下降到零,避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见2 软启动器的选用(1)选型:目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型:在电动机达到额定转数时,用旁路接触器取代已完成任务的软启动器,降低晶闸管的热损耗,提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型:晶闸管处于全导通状态,电动机工作于全压方式,忽略电压谐波分量,经常用于短时重复工作的电动机。
节能型:当电动机负荷较轻时,软启动器自动降低施加于电动机定子上的电压,减少电动机电流励磁分量,提高电动机功率因数。
(2)选规格:根据电动机的标称功率,电流负载性质选择启动器,一般软启动器容量稍大于电动机工作电流,还应考虑保护功能是否完备,例如:缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速,损耗更低。
具有电动机和软启动器综合保护功能,能全时连续检测电机电流,提供电机可靠和完整保护,这种保护功能在启动结束旁路后仍能起作用,这是其它软启动器都不具备的。
德力西CDI9100说明书.
目录目录序言............................................................................................................................................ (Ⅲ)第一章安全运行及注意事项 (1)1. 1 验收............................................................................................................................................ (1)1.2 安全运行的注意事项 (1)第二章产品信息............................................................................................................................................ (3)2.1 铭牌数据及命名规则 (3)2. 2 技术规范............................................................................................................................................ . (4)2. 3 CDI9100变频器系列 (5)2. 4 外型及安装尺寸 (7)2.5 日常使用的保养与维护 (9)第三章变频器的安装与接线 (11)3.1 变频器的前盖与数字操作键盘的安装 (11)3.1.1 变频器前盖的安装 (11)3.1.2 数字操作键盘的安装 (11)3.2 安装地点及空间的选择 (11)3.3 外围设备和任选件的接线 (13)3.4 主回路的接线 (12)3. 4. 1 主回路接线图及其注意事项 (14)3.4.2 主回路输入侧的接线注意事项 (15)3.4.3 主回路输出侧的接线注意事项 (16)3.4.4 380V级主回路配线及所需配套的外围设备参考表 (17)3.5 控制电路的接线 (18)3.5.1 控制电路端子排列及接线图 (18)3.5.2 控制电路端子的功能 (20)3.6 接地............................................................................................................................................ . (21)第四章键盘操作与运行 (22)4.1 操作方式的选择 (22)4.2 试运行及检查 (22)4.2.1 试运行前的注意事项及检查 (22)4.2.2 试运行...........................................................................................................................................224.2.3 运行前的检查 (22)4.3 键盘的操作方法 (23)4.3.1 键盘按键及功能 (23)4.3.2 键盘显示方式及组合功能 (24)4.3.3 查看/设定参数的方法(用数字键盘 (25)4.3.4 键盘设定频率的方法 (26)第五章功能参数表.........................................................................................................................................27第六章功能参数说明 (34)6.1 基本功能参数P00组 (34)6.2 辅助功能参数P01组 (42)6.3 输入输出端子与多段速运行功能P02组 (49)6.4 其他功能参数P03组 (60)6.5 显示功能参数P04组 (63)第七章故障排除.............................................................................................................................................647.1 故障的诊断与排除措施 (64)7.2 报警显示和解释 (64)7.3 电机故障和排除措施 (65)目录目录附录1 定期维护及检查方法 (66)附录2 选件选用指南 (67)A2.1 交流电抗器ACL (67)A2.2 直流电抗器DCL (67)A2.3 无线电噪声滤波器 (68)A2.4 远方操作键盘 (68)A2.5 回生制动单元及回生制动电阻 (69)A2.6 漏电保护电路 (69)附录3 用于注塑机的改造说明 (70)A3.1 主回路端子接线图............................................................................................................................. 70 A3.2注塑机变频节能改造的主电路的接线方法...................................................................................... 70 A3.3转换板接线方式 (70)A3.4主要参数调整 (71)附录4 RS-485通讯协议修正 (73)前言前言感谢您选用德力西(杭州)变频器有限公司生产的CDI9100系列变频调速器。
德力西CDI-E102CDI9000系列变频器中文说明书
目录目录第一章安全运行及注意事项 (1)1.1 验收 (1)1.2 安全运行的注意事项 (2)第二章产品信息 (4)2.1 铭牌数据及命名规则 (4)2.2 技术规范 (5)2.3 产品列表 (9)2.4 外型及安装尺寸 (15)2.5 日常使用的保养与维护 (20)第三章变频器的安装及接线 (23)3.1安装地点及空间的选择 (23)3.2 外围设备和任选件的接线 (25)3.3 主回路的接线 (26)3.3.1 主回路接线图及其注意事项 (26)3.3.2 主回路输入侧的接线注意事项 (28)3.3.3 主回路输出侧的接线注意事项 (29)3.3.4 主回路配线及所需配套的外围设备参考下表 (31)3.4 控制电路的接线 (34)3.4.1 控制电路端子排列及接线图 (34)3.4.2 控制电路端子的功能 (37)3.4.3 控制回路接线说明 (38)3.5 接地 (42)第四章键盘操作与运行 (43)4.1 操作方式的选择 (43)4.2 试运行及检查 (43)4.2.1 试运行前的注意事项及检查 (43)4.2.2 试运行 (43)4.2.3 运行时的检查 (44)4.3 键盘的操作方法 (44)4.3.1 键盘按键及功能 (44)4.3.2 数据监视方式 (49)4.3.3 多功能键JOG的使用 (49)4.3.4 查看/给定参数的方法(用数字键盘) (50)4.4 功能码显示模式 (51)第五章功能参数表 (52)5.1 基本功能P0组 (53)5.2 电机控制参数P1组 (57)I目录II 5.3 输入输出端子功能P2组 (59)5.4 可编程功能P3组 (66)5.5 PID控制与通讯功能P4组 (73)5.6 键盘显示P5组 (75)5.7 故障显示与保护P6组 (78)5.8 用户功能定制P7组 (82)5.9 厂家功能P8组 (83)5.10 监视参数P9组 (83)第六章参数说明 (85)6.1 基本功能P0组 (85)6.2 电机控制参数P1组 (102)6.3 输入输出端子功能P2组 (114)6.4 可编程功能P3组 (136)6.5 PID控制与通讯功能P4组 (147)6.6 键盘显示P5组 (154)6.8 用户功能定制P7组 (168)6.9 厂家功能P8组 (169)6.10 监视参数P9组 (171)第七章常用功能及应用案例 (173)7.1 常用功能 (173)7.1.1 启停控制 (173)7.1.2 启动、停机方式 (175)7.1.3 加减速方式 (178)7.1.4 点动功能 (178)7.1.5 运行频率控制 (178)7.1.6 多段速功能 (180)7.1.7 简易PLC (180)7.1.8 定时功能 (181)7.1.9 定长功能 (182)7.1.10 计数功能 (183)7.1.11 距离控制功能 (184)7.1.12 简易内部继电器编程功能 (185)7.1.13 内部定时器功能 (188)7.1.14 内部运算模块功能 (189)7.1.15 PID功能 (192)7.1.16 摆频控制 (192)7.1.17 模拟量输入、输出使用 (194)7.1.18 数字量输入、输出使用 (195)7.1.19上位机通讯 (197)7.1.20参数辨识 (198)7.2 应用案例 (200)7.2.1双泵切换功能 (200)7.2.2恒压供水PID控制 (198)7.2.3 球磨机 (206)7.2.4 注塑机 (205)7.2.5 本地/远程控制 (208)第八章 E系列变频器RS-485通信 (213)第九章故障排除 (222)9.1 变频器故障的诊断与排除措施 (222)9.2 电机故障的诊断和排除措施 (227)附录1 定期维护及检查方法 (228)附录2 选件选用指南 (230)A2.1 交流电抗器ACL (230)A2.2 直流电抗器DCL (231)A2.3 无线电噪声滤波器 (231)A2.4 远方操作键盘 (232)A2.5 能耗制动单元及能耗制动电阻 (232)附录3 E180-IO扩展卡 (235)附录4 E180编码器扩展卡 (237)附录5 RS485通讯扩展卡 (239)附录6 E180注塑机扩展卡 (241)附录7 E180-DP扩展卡 (234)附录8 E180-WSP扩展卡 (237)III前言感谢您选用德力西(杭州)变频器有限公司生产的E系列变频调速器。
德力西新程序CDJ1系列数字式电机软起动器使用说明
3、功能码模式下的操作方法
监视模式下,按“MODE”键进入功能码模式。首先显示功能码号“P0XX”,按“ENTER”键调出当前功能码参数值,按“>>”,“<<”键移位到要修改的位数,按“△”,“▽”键增大或减小当前位。设定完成后,若要保存,请按“ENTER”键,若要放弃,请按“MODE”键。
注意:当P029(参数保护)中开启参数保护功能后,不能修改参数。
通电运行
试车
试车的主要目的是让用户确认电机转向和传动是否正常
(1)请确认所有连线可靠连接,主电接线相序正确;
(2)控制电源上电,键盘显示“READY”;
(3)根据现场电机负载情况,合理调整软起动器功能码参数,使电机达到最佳起动力矩;
(4)按RUN键起动软起动器运行,同时观察电机转动方向是否符合要求,如有异常可按STOP键停车,如电机不转可提高起始电压值,增加起动力矩。
P007
中间电压
P000~70%
1%
50%
所有模式有效
下图给出常用的外接按钮的三线接法:
下图为两线式接法:
(7) 接地端子1、13
请将有效的大地线就近接于该端子,并请使用多芯电缆线。
4.主回路连接
软起动器有九个接线端,通过空气开关接入L1、L2、L3(无相序要求)。外壳必须牢固接地,U、V、W为输出端与电机连接,并与接触器的出线端连接,R、S、T接旁路接触器进线端。经试运转后,可通过换接L1、L2、L3任两端或换接U、V、W任两端改变电机转向。
用户提醒
1、不允许将输入端子(L1、L2、L3)接到输出端子(U、V、W)。
德力西新程序CDRA软起动器说明书讲解
前言前言感谢您选用德力西(杭州)变频器有限公司生产的CDRA系列软起动器。
在使用CDRA系列软起动器之前,请您仔细阅读本手册,以保证正确使用。
不正确的使用可能会造成软起动器运行不正常、发生故障或降低使用寿命,乃至发生人身伤害事故。
因此使用前应认真阅读本说明书,严格按说明使用。
本手册为标准附件,务必请您阅读后妥善保管,以备今后对软起动器进行检修和维护时使用。
本手册除叙述操作说明外,还提供接线图供您参考。
如果您对本产品的使用存在疑难或有特殊要求,可以联系本公司各地办事处或经销商,当然您也可以直接致电我公司总部客户服务中心,我们将竭诚为您服务。
本手册内容如有变动,恕不另行通知。
开箱时,请认真确认以下内容:1、产品在运输过程中是否有破损,零部件是否有损坏、脱落,主体是否有碰伤现象。
2、本机铭牌所标注的额定值是否与您的订货要求一致,箱内是否包含您订购的机器、产品合格证、用户操作手册及保修单。
本公司在产品的制造及包装出厂方面,质量保证体系严格,但若发现有某种检验遗漏,请速与本公司或您的供货商联系解决。
警告未经书面许可, 不得翻印、传播或使用本手册及其相关内容,违者将对所造成的损害追究法律责任。
目录目录第一章安全运行及注意事项 (1)1.1验收 (1)1.2安全注意事项 (2)第二章产品信息 (3)2.1铭牌数据及命名规则 (3)2.2技术规范 (4)2.3CDRA软起动器系列型号 (5)2.4外型及安装尺寸 (6)2.5日常使用的保养与维护 (8)第三章软起动器的安装与接线 (10)3.1安装地点及空间的选择 (10)3.2软起动器的工作原理 (11)3.3接线 (12)3.3.1 基本接线原理图 (12)3.3.2 外接端子说明 (13)3.3.3控制端子的连接与使用说明 (14)第四章键盘操作与运行 (16)4.1键盘操作 (16)4.1.1 键盘显示、按键及功能说明 (16)4.1.2 显示方式及操作方法 (17)4.2通电运行 (18)4.2.1 试车 (18)4.2.2 运行 (19)第五章功能码参数 (20)5.1功能码列表 (20)5.2功能码说明 (22)第六章故障排除 (26)CDRA系列软起动器二次接线图 (27)附表一 (28)附录一:MODBUS通信协议 (29)第一章 安全运行及注意事项第1页第一章 安全运行及注意事项CDRA 系列全数字智能式交流电动机软起动器是采用电力电子技术、微处理器技术及现代控制理论技术,具有先进水平的新型起动设备。
德力西新程序CDRA软起动器说明书
德力西新程序CDRA软起动器说明书前前言言前前言言感谢您选用德力西(杭州)变频器有限公司生产的CDRA系列软起动器。
在使用CDRA系列软起动器之前,请您仔细阅读本手册,以保证正确使用。
不正确的使用可能会造成软起动器运行不正常、发生故障或降低使用寿命,乃至发生人身伤害事故。
因此使用前应认真阅读本说明书,严格按说明使用。
本手册为标准附件,务必请您阅读后妥善保管,以备今后对软起动器进行检修和维护时使用。
本手册除叙述操作说明外,还提供接线图供您参考。
如果您对本产品的使用存在疑难或有特殊要求,可以联系本公司各地办事处或经销商,当然您也可以直接致电我公司总部客户服务中心,我们将竭诚为您服务。
本手册内容如有变动,恕不另行通知。
开箱时,请认真确认以下内容:1、产品在运输过程中是否有破损,零部件是否有损坏、脱落,主体是否有碰伤现象。
2、本机铭牌所标注的额定值是否与您的订货要求一致,箱内是否包含您订购的机器、产品合格证、用户操作手册及保修单。
本公司在产品的制造及包装出厂方面,质量保证体系严格,但若发现有某种检验遗漏,请速与本公司或您的供货商联系解决。
警告未经书面许可,不得翻印、传播或使用本手册及其相关内容,违者将对所造成的损害追究法律责任。
目录目录目目录录第一章第一章安全运行及注意事项安全运行及注意事项11.11.1验收验收11.21.2安全注意事项安全注意事项2第二章第二章产品信息产品信息32.12.1铭牌数据及命名规则铭牌数据及命名规则32.22.2技术规范技术规范42.32.3CDRACDRA软起动器系列型号软起动器系列型号.52.42.4外型及安装尺寸外型及安装尺寸62.52.5日常使用的保养与维护日常使用的保养与维护8第三章第三章软起动器的安装与接线软起动器的安装与接线103.13.1安装地点及空间的选择安装地点及空间的选择103.23.2软起动器的工作原理软起动器的工作原理113.33.3接线接线123.3.13.3.1基本接线原理图基本接线原理图123.3.23.3.2外接端子说明外接端子说明133.3.33.3.3控制端子的连接与使用说明控制端子的连接与使用说明.14第四章第四章键盘操作与运行键盘操作与运行164.14.1键盘操作键盘操作.164.1.14.1.1键盘显示键盘显示、、按键及功能说明按键及功能说明164.1.24.1.2显示方式及操作方法显示方式及操作方法174.24.2通电运行通电运行184.2.14.2.1试车试车184.2.24.2.2运行运行19第五章第五章功能码参数功能码参数205.15.1功能码列表功能码列表205.25.2功能码说明功能码说明22第六章第六章故障排除故障排除26CDRACDRA系列软起动器二次接线图系列软起动器二次接线图.27附表一附表一28附录一附录一::MODBUSMODBUS通信协议通信协议.29第一章安全运行及注意事项第1页第一章第一章安全运行及安全运行及注意事项注意事项CDRA系列全数字智能式交流电动机软起动器是采用电力电子技术、微处理器技术及现代控制理论技术,具有先进水平的新型起动设备。
德力西自藕减压启动说明书
XJD1-17 XJD1-22 XJD1-30 XJD1-40 XJD1-55 XJD1-75 XJD1-100 XJD1-115 XJD1-135 XJD1-160 XJD1-190 XJD1-225 XJD1-260 XJD1-300
国家标准 认证证书ቤተ መጻሕፍቲ ባይዱ
17 22 30 40 55 75 100 115 135 160 190 225 260 300 CCC
型号规格
外形及安装尺寸
安装尺寸
A 395 495 555 610 705
B 690 990 1270 1465 1750
C 280 310 440 510 600
E±5 360 470
F±5 150 150
φ
XJD1-17... 30 XJD1-40... 75 XJD1-100... 115 XJD1-135... 190 XJD1-225... 300
XJD1 系列自耦减压起动箱
产品特征
由自耦变压器、交流接触器、电动机综合保护器、时间继电器等元件 箱式防护结构, 组成, 具有过载、断相、欠压等保护 对于75KW及以下的产品采用自动控制方式;90KW及以上的产品具有手动及自动二 种控制方式, 由转换开关进行切换
技术参数
型号 控制电机 最大工 自耦变压 电流互感 电动机综合保护器 最大起动 功率KW 作电流A 器功率KW 器电流比 整定电流参考值A 时间总和S
35 43 59 80 105 143 184 219 252 300 351 407 469 537
17 22 30 40 55 75 100 115 135 160 190 225 260 300
50/5 75/5 75/5 150/5 200/5 200/5 300/5 300/5 600/5 600/5 600/5 800/5 800/5 800/5
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
数字输入公共端
3.控制端子的连接与使用说明
1、端子接线注意事项
请使用多芯屏蔽电缆或绞合线连接控制端子。使用屏蔽电缆时,电缆屏蔽层的近端(靠近软起动器的一端)应连接到软起动器的接地端子PE。布线时控制电缆应充分远离主电路和强电线路(包括电源线、电机线、继电器线、接触器线等)20cm以上,并避免并行放置,建议采用垂直布线,以防止由于干扰造成软起动器误动作。
9、维修设备时,必须断开进线电源。
使用及环境条件
【进线电源】交流380V50Hz±10%
【适用电机】鼠笼式三相异步电动机
【起动频度】每小时不超过12次
【使用湿度】90%无霜结
【使用温度】-30℃~+55℃
【使用场所】室内无腐蚀性气体无导电尘埃且通风良好
【振动标准】海拔在3000米以下,振动力装置0.5G以下
3、必须保证电动机与CDJ1匹配合适,安装时,请务必按用户手册章程操作。
4、不允许将输入端(L1、L2、L3)接到输出端(U、V、W)。
5、不允许软起动器输出端U、V、W线接电容器,否则会损坏起动器。
6、CDJ1安装后将输入和输出端的铜线鼻用绝缘胶带包好。
7、远程控制时必须锁定键盘控制。
8、软起动器外壳请牢固接地。
g)在软起动器执行过程中有故障或警告,闪烁显示“ERR-X”,X代表故障号,指示灯“Error”点亮。可通过按“STOP”键或“RET”端子闭合来复位软起动器。
3、功能码模式下的操作方法
监视模式下,按“MODE”键进入功能码模式。首先显示功能码号“P0XX”,按“ENTER”键调出当前功能码参数值,按“>>”,“<<”键移位到要修改的位数,按“△”,“▽”键增大或减小当前位。设定完成后,若要保存,请按“ENTER”键,若要放弃,请按“MODE”键。
四、基本接线图
CDJ1软起动器基本接线图
1.主回路
端子标记
端子名称
说明
L1 L2 L3
主回路电源端
连接三相电源
R S T
旁路接触器接线端
连接旁路接触器
U V W
起动器输出端
连接三相电动机
E
接地端
金属柜架接地(防电击事故和干扰)
2.外接端子说明
分类
端子符号
端子名称
说明
主
电
路
L1.L2.L3
交流主回路电源输入
CDJ1系列软起动器具有以下特点
■采用十六位单片机全数字自动监控。
■起动电流、电压、时间可按负载不同灵活调节,取得最佳的电流冲击和最佳的控制特性。
■对电动机提供了平滑的渐进的起动过程,减少起动电流对电网的冲击,降低设备的振动和噪声,延长了机械传动系统的使用寿命,改善了工人的劳动环境。
■启动电流可根据负载调整,减少启动损耗,以最小的电流产生最佳转矩。
a)监视模式下的显示内容有:
“READY”:准备好;
“DELAY”:起动延时中;
“START”:起动过程中;
“RUN” :旁路运行中;
“STOP” :停车过程中;
“ERR-X”:故障显示;
“平均电流显示”;
“A相电流显示”;
“B相电流显示”;
“C相电流显示”;
b)功能码模式
“P0XX” :功能码号;
2、外部控制端子的接线
使用时会带有危险的电压,拆接线前必须断开电源。
(1)旁路接触器控制Bypass端子 2, 3
当起动过程完成时,内置触点闭合,使旁路接触器KM吸合;停车指令发出时,内置触点会打开。
建议:在接触器的线圈两端就近安装一RC吸收电路,可以吸收接触器线圈分断时产生的浪涌电压,减少对起动器控制回路的干扰。
六、键盘及显示说明
CDJ1键盘操作如下图
指示灯功能说明如下:
No.
名称
中文名称
功能描述
1
Error
故障
当软起动器出现故障时,此灯亮
2
Run
运行
当软起动器处于运行状态时,此灯亮
3
Stop
停止
当软起动器处于停止状态时,此灯亮
显示方式及操作方法
1、显示内容
软起动器键盘显示有两种模式:监视模式和功能码模式。
运行
(1)请根据现场电机负载情况,合理调整软起动器功能码参数;
(2)按面板RUN键,启动软起动器运行,电机平稳加速无电流突变说明参数设置合适,可用STOP键执行停机;
(3)若运行出现故障,按第八章查找故障原因;
(4)当软起动器用于一拖二时,停车时间必须设为0。
(5)软起动器运行后,可按“>>”键切换显示“平均电流”,“A相电流”,“B相电流”,“C相电流”;
■风机--利用软起动器取代旧的传统起动器,减少皮带磨损和机械冲击,节省了维修费用;
■压缩机--利用限流或电压斜坡起动,实现了平滑起动,减少电动机发热,延长使用寿命;
■破碎机--利用堵转和快速保护,避免机械故障或阻塞造成电动机过热而烧毁;
■输送机械--利用软起动和预置低速运行,实现平滑的、渐进的起动过程,避免产品移位和液体溢出。

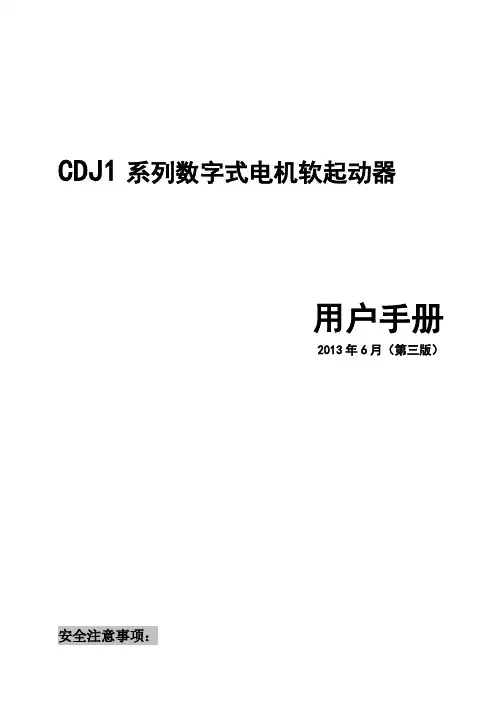

CDJ1系列数字式电机软起动器
用户手册
2013年6月(第三版)
安全注意事项:
使用前请仔细阅读CDJ1安装说明书。如果不认真阅读有关说明,违反有关安全规定,有可能影响软起动器的正常使用。
安装前的准备
安装CDJ1请准备以下工具:螺丝刀、剥线钳、板钳等。
1、安装之前,请务必阅读“安全注意事项”。
2、只有专业技术人员允许安装CDJ1。
(2)故障输出继电器Break端子4, 5
软起动器有故障时继电器动作,可通过参数设置为常开或常闭,触点容量AC 250V5A。
(3)多功能继电器输出Chain端子6, 7
此触点可用于与其它控制设备连接,动作方式可通过参数设置选择。触点容量AC 250V5A。
(4)复位输入RET端子8,12
外部复位端子RET与公共端子COM接通时,可解除故障状态。
■软停车特性既大大延长电气触点之寿命,又满足不同场合下机械需求。
■具有过流、过载、电源缺相多种保护,保证了设备和电机的安全。
■方便的外控接口具有多种功能:数字延迟起动控制、软停控制输入、起动延迟继电器输出、故障继电器输出。
■可以自由停止和软停止,软停止时间可自行设定。
■全数字设定和外控功能大大方便了用户。
用户提醒
1、不允许将输入端子(L1、L2、L3)接到输出端子(U、V、W)。
2、不允许在输出端(U、V、W)线接电容,否则会损坏起动器。
3、使用旁路接触器时,起动回路相序应与旁路回路相序一致,否则旁路切换时将发生相间短路,使设备损坏甚至发生火灾。
五
CDJ1系列电机软起动器的主电路采用六个晶闸管反并联后串接于交流电动机的定子回路上。利用晶闸管的电子开关作用,通过微处理器控制其触发角的变化来改变晶闸管导通角,由此来改变电动机输入电压大小,以达到控制电动机的软起目的。当起动完成后,软起动器输出达到额定电压。这时控制三相旁路接触器KM吸合,将电动机投入电网运行。
【使用类别】AC-53b
提醒用户
如长途运输软起动器,在使用前,请用户仔细检查主电路、控制电路接线螺丝有无松动须紧固。
CDJ1-S型75kW以下壁挂式,需用户自配断路器。
一、概述
CDJ1系列软起动器是三相鼠笼式电动机起动、运行电子智能型新产品,是二十一世纪国家推荐使用新产品并与国际惯例接轨高科技项目,它成功地解决了交流电动机起动时造成的较大起动电流对供电电压质量的影响和供电线路电耗增大以及对机械设备冲击等问题。
功能码列表
功能码号
名称
设定范围
最小单位
出厂设定
说明
P000
起始电压
30%~70%
1%
30%
电压模式有效
P001
起动时间
2~100S
1S
12S
所有模式有效
P002
停车时间
0~50S
1S
2S
0为自由停车
P003
起动模式
0:电压
1:限流
2:重载
1
0
根据电机负载情况选择,可参考附表一
P004
负载类型
0:无指定负载
注意:当P029(参数保护)中开启参数保护功能后,不能修改参数。
通电运行
试车
试车的主要目的是让用户确认电机转向和传动是否正常
(1)请确认所有连线可靠连接,主电接线相序正确;
(2)控制电源上电,键盘显示“READY”;
(3)根据现场电机负载矩;
(4)按RUN键起动软起动器运行,同时观察电机转动方向是否符合要求,如有异常可按STOP键停车,如电机不转可提高起始电压值,增加起动力矩。
通过断路器接三相交流电源
U.V.W
软起动器输出端子
接三相异步电动机
R.S.T
外接旁路接触器专用端子
接旁路接触器
接地
1
接地端子
接地
13
控制电路
继
电
器
输
出
2
旁路接触器控制端子
Bypass
起动完毕后闭合
容量AC 220V5A
3
4
故障继电器输出端子
Break
有故障时动作(方式可设定)
容量AC 220V5A
5
■产品结构新颖、体积小、性能可靠、安装、操作使用简便。
■双电源隔离保证控制部分不受各种强电干扰。
二、购入检查
开箱后进行下述检查:
1)检查铭牌以确定供货是你所订购的产品
软起动器型号
三、安装
安装方向与空间
1)安装方向
为了冷却的目的,一定要将软起动器安装在垂直方向。
2)安装空间
