常用电缆、电线、网线等的表示方法

常用电缆、电线、网线等的表示方法（规格、型号）-电线电缆规格型号表发布日期：2010-05-11 浏览次数：1172因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电缆、电线、网线、有线电视线的表示方法及用途作一简要归纳。

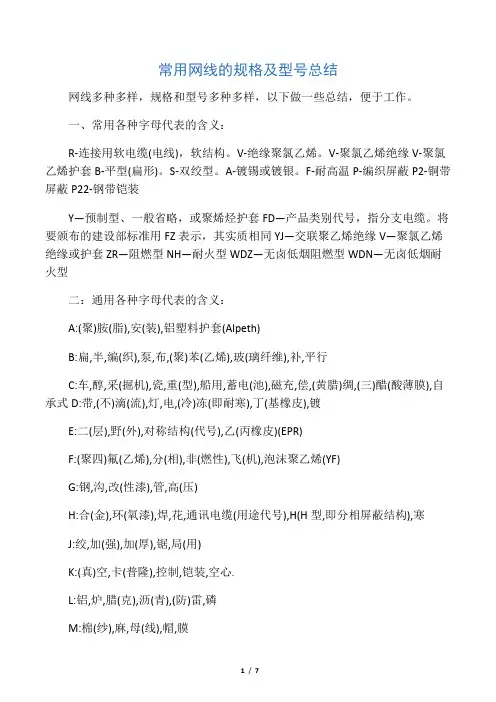

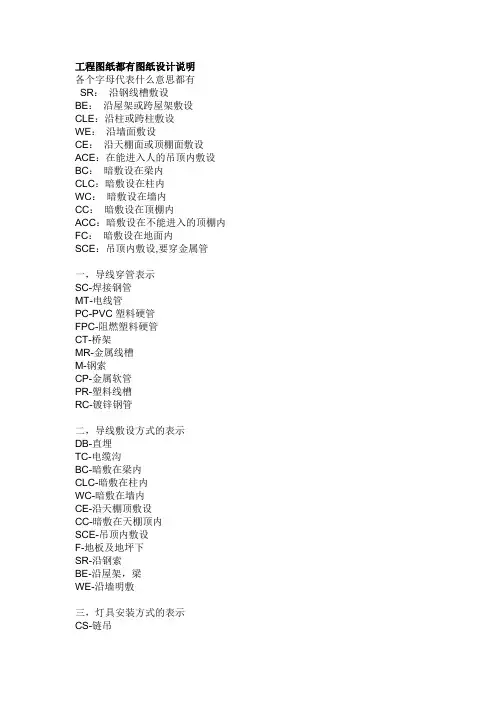

一、常用各种字母代表的含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P －编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型二：通用各种字母代表的含义：A:(聚)胺(脂),安(装),铝塑料护套(Alpeth) B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EPR) F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯(YF) G:钢,沟,改(性漆),管,高(压) H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽结构),寒J:绞,加(强),加(厚),锯,局(用) K:(真)空,卡(普隆),控制,铠装,空心. L:铝,炉,腊(克),沥(青),(防)雷,磷M:棉(纱),麻,母(线),帽,膜N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火O:同轴(结构代号) P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号) Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛) R:软,人(造)丝,日用(用途代号),(耐)热(化). S:刷,丝,射频(用途代号),双,钢塑料护层(Stalpeth),低烟无卤阻燃护套T:铜,梯,特,通,陶,电梯,探U:矿,棉(指石棉),矿用(用途代号) V:(P)V(C)(聚氯乙烯) W:(地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号) X:橡(力缆),聚酰胺,橡(皮绝缘) Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压Z:(聚)酯,纸,(电)钻,中型,综(合) YJ:交联聚乙烯绝缘P2:铜带屏蔽ZRK:系列代号,表示阻燃型控制电缆三、电缆常识：电缆通常分为电力电缆和控制电缆两种。

1、电缆通用符号表示的含义：〔1〕ZR －阻燃，NH－耐火，ZA(IA)－本安〔2〕用途。

电力电缆缺省表示，K－控制电缆，P－信号电缆，DJ－计算机电缆〔3〕绝缘层。

V－聚氯乙烯，Y－聚乙烯，YJ－交联聚乙烯，X－橡皮，Z－纸〔4〕导体。

T－铜芯缺省表示，L－铝芯。

〔5〕内护层(护套)，V－聚氯乙烯，Y－聚乙烯，Q－铅包，L－铝包，H－橡胶，HF－非燃性橡胶，LW－皱纹铝套，F－氯丁胶，N－丁晴橡皮护套。

〔6〕特征。

统包型不用表示，F－分相铅包分相护套，D－不滴油，CY－充油，P－屏蔽，C－滤尘器用，Z－直流〔7〕铠装层。

0－无，2－双钢带(24－钢带、粗圆钢丝)，3－细圆钢丝，4－粗圆钢丝(44－双粗圆钢丝)。

〔8〕外被层。

0－无，1－纤维层，2－聚氯乙烯护套，3－聚乙烯护套。

〔9〕额定电压。

以数字表示，kV。

2、常用电缆举例：VV 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。

VV22 铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆。

YJV 交联聚乙烯绝缘，聚氯乙烯护套电力电缆3、规格表示法的含义规格采用芯数,标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面), 0.6/1KV, 如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面, 0.6/1KV, 如:4*185+1*950.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T 4、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆.而且两者规格结构不同,因此有两种表示方法: ①将主干电缆和支线电缆分别表示, 如:干线电缆:FD-YJV-4*(1*185)+1*95 0.6/1KV 支线电缆:FD-YJV-4*(1*25)+1*16 0.6/1KV 这种方法在设计时尤为简明,可以方便地表示出支线规格的不同②将主干电缆和支线电缆连同表示,如:FD-YJV-4*(1*185/25) +1*95/16 0.6/1KV 这种方法比较直观,但仅限于支线电缆为同一种规格的情况,无法表示支线的不同规格: 由于分支电缆主要由于1KV低压配电系统,因此,其额定电压0.6/1KV在设计标注时,可以省略5、五芯电缆，线径计算小常识：4根相、地线是1根保护地线的2倍。

如：4*185+1*95，185/2=92.5取95.4*95+1*50，95/2=47.5取50 4*50+1*25，50/2=25取25 补充知识：单芯电缆线径规格6、10、16、25、35、50、70、95、120、150、185、240、300、400单位：MM2 6、电缆能够承受电流小口诀：（可以使用于电线，指的是铜芯电线缆）10下5 100上2 25/35四三界70/95两倍半含义：10平方以下每平方承受5倍的电流（如：10平方能够承受50安培的电流）100平方以上每平方承受2倍的电流25平方以下到10平方每平方承受4倍的电流.35平方以上到70平方每平方承受3倍的电流70平方和95平方每平方承受2.5倍的电流四、电线知识：1、电线通用符号含义：〔1〕代号。

B－电线(有时不表示) 〔2〕导体。

T－铜芯(缺省表示)，L－铝芯，R－软铜〔3〕绝缘。

V－聚氯乙烯，X－橡皮，F－氯丁橡皮〔4〕护套。

V－聚氯乙烯〔5〕其他。

R－软电线，P－屏蔽，B－平行2、常用电线举例：（1）、BX、BLX：橡胶绝缘电线。

固定敷设于室内或室外，明敷、暗敷或穿管，作为设备安装用线。

（2）、BXF、BLXF：氯丁橡胶绝缘电线。

同BX型，耐气候好，适用于室外。

（3）、BXR：橡胶绝缘软电线。

同BX型，仅用于安装时要求柔软的场所。

（4）、BXHF、BXLHF：橡胶绝缘和护套电线。

同BX型，适用于较潮湿的场所和作为室外进户线。

（5）、BV、BLV：聚氯乙烯绝缘电线。

同BX型，但耐湿性和耐气候性较好。

（6）、BVR：聚氯乙烯绝缘软电线。

同BV型，仅用于安装时要求柔软的场所。

（7）、BVV、BLVV：聚氯乙烯绝缘和护套电线。

同BV 型，用于潮湿和机械防护要求较高的场所，可直埋土壤中（8）、BV-105、BLV-105：耐热105℃聚氯乙烯绝缘电线。

同BV型，用于45℃及以上高温环境中。

（9）、BVR-105：耐热105℃聚氯乙烯绝缘软电线。

同BVR型，用于45℃及以上高温环境中。

（10）、RV 单芯铜芯氯乙烯绝缘绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

（11）、AVR 镀锡铜芯聚氯乙烯绝缘平型连接软线。

（12）、RVB 两芯平型铜芯聚氯乙烯绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

（13）、RVS 两芯铜芯聚氯乙烯绞型连接软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

（14）、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线。

同RV型，用于潮湿和机械防护要求较高及经常移动、弯曲的场所。

（15）、ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软线。

（16）、RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软线。

（17）、RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软线。

（18）、AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线。

（19）、RFS（两芯绞型）、RFB（两芯平型）：丁晴聚氯乙烯复合物绝缘软线。

同RVB、RVS型，但低温柔软性较好。

（20）、RXS（RXB）：棉纱编织橡胶绝缘双绞（平）型软线。

室内日用电器，照明用电源线。

RX：棉纱总编织橡胶绝缘软线。

同RXS（RXB）型。

3、规格表示法含义：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12 ZR: 阻燃R: 软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MM 4、BV、BLV、BVV规格、尺寸：BV 300/500V 0.5 0.75 1 BV、BLV 450/750V 1.5 2.5 4 6 10 16 25 32 50 70 90 120 150 185 240 300 400 BVV 450/750V 1*（0.75-10）2*（1.5-10）3*（1.5-10）4*（1.5-6）5*（1.5-6）五、视频传输用材（如：有线电视）知识：视频信号传输线缆。

大致有同轴电缆、双绞线和光纤三种。

介绍常用的同轴电缆的知识：1、同轴电缆的分类：视频传输用的同轴电缆有SYV75-3、SYV75-5、SYV75-7、SYV75-9、SYV75-12 2、各字母的含义：SYV75-5-1(A、B、C）SYV75-5-41(A、B、C）SYV75-5-2(A、B、C）S 代表射频同轴电缆Y 代表聚乙烯(PE)绝缘V 代表聚氯乙烯(PVC)护套75代表特性阻抗75欧姆 5 代表绝缘外经的近似值-1,-41或-2代表结构形式代号.一般-1或-41代表内导体为单芯;-2代表内导体为多芯A：64编B：96编C：128编六、网线知识：俗称：五类线1、网线的分类：双绞线按电气性能划分的话，通常分为：三类、四类、五类、超五类、六类、七类双绞线等类型，原则上数字越大，版本越新、技术越先进、带宽也越宽，当然价格也越贵了。

我们在为局域网选购线材时一般来说是选购五类或超五类网线，因为三、四类双绞线一般是使用在10M/bps的以太网中，而五类双绞线能满足现在日趋流行的100M/bps 的以太网，超五类双绞线主要用于将来的千兆网上，但现在也普通应用于局域网中，因为价格方面比五类线贵不了多少，现在已有六类线了，一般用于ATM网络中，公司局域网中暂时还不推荐采用。
