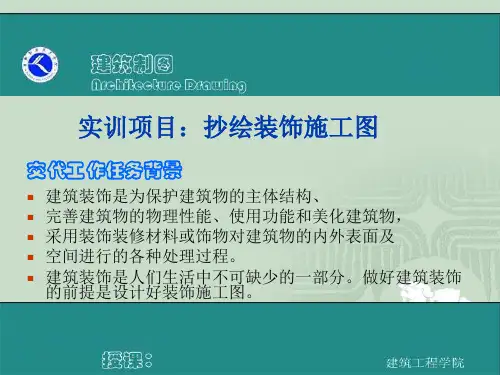

实训项目：抄绘装饰施工图
交代工作任务背景
施工平面布置图
施工平面布置图平面布置必须有效安排、充分利用场地的使用空间，科学规划现场施工道路，最大限度减少和避免对周边环境及人员生活工作的影响，满足安全生产、文明施工、健康生活和环境保护的要求。
做好对平面的分配和统一管理，协调各专业对平面的使用，并对施工区域和周边各种公用设施加以保护。
第一节、施工现场临时平面布置原则11．1．1、临时平面布置原则在满足施工的条件下，尽量节约现场办公占地和仓库用房占地；满足施工需要和文明施工的前提下，尽可能减少材料堆放场地；在保证场内交通运输畅通和满足施工对材料需要的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；在平面交通上，要尽量避免装修、安装等单位相互干扰；要服从业主单位的统一协调和管理，制定符合施工现场卫生及安全技术要求和防火规范。
各种生产生活的设施应便于人员的生产生活。
满足安全防火、劳动保护的要求。
第二节、临时设施11．2．1、现场办公室和材料仓库的布置根据现场建筑平面，结合施工场地现状，以及业主的要，在施工现场将不考虑设置办公室、现场仅根据实际施工需要设置材料堆场、临时加工场地等临建设施。
现场楼层还将根据临时用电用水，以及消防的需要，布置临时供电供水线路，和消防器材。
现场办公室安排在甲方指定办公用房内，主要是项目管理的集中地，便于贴进施工现场进行管理和协调工作。
在现场要考虑一个材料综合仓库，主要放置零星材料、机具设备和贵重物品，便于材料搬运及管理。
油漆仓库也设在现场内，与综合仓库分开搭设，主要考虑到油漆材料属易燃易爆物品，应做好通风防火工作，并派专人看管，有效地预防和控制意外事故的发生。
用于工程上的材料，我公司将会和材料供应商协商材料的进场时间、进场数量。
只有当前需要用到工程的材料，根据项目部的总体进场时间要求，进行组织进场。
材料的进场计划必须满足当前施工的需要，避免材料在现场的堆放。
以上布置是施工前期安排，随着施工进度的深入，当某个部位需要搬离时，再根据现场情况，进行合理调整。
施工现场总平面图布置方案
施工现场总平面图布置方案完美WORD格式施工现场总平面图绘制方案施工总平面图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。
(二)一切为全工地施工服务的临时设施的布置位置，包括:(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。
(三)永久性测量放线标桩位置许多规模巨大的修建项目，其建设工期往往很长。
随着工程的进展，施工现场的面貌将不断改变。
在这种情况下，应按分歧阶段分别绘制多少张施工总平面图，或者按照工地的变化情况，及时对施工总平面图进行调整和修正，以便符合分歧时期的需要。
专业知识分享完美WORD格式二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。
(2)合理组织运输，减少运输费用，保证运输方便通畅。
(3)施工区域的划分和园地的确定，应符合施工流程请求，尽量减少专业工种和各工程之间的滋扰。
(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。
(5)各种生产生活设施应便于工人的生产生活。
(6)满足安全防火、劳动保护的请求。
三、施工总平面图设计的依据(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
(2)建设地区的自然条件和技术经济条件。
(完整word版)施工总平面图
施工总平面图编制人：审核人：四川兴江泰建设工程有限公司施工总平面图投标人应递交一份施工总平面图，绘出现场临时设施布置图表并附文字说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。
施工总平面布置说明一、施工总平面布置依据（1）施工现场的实际踏勘；（2）按照建筑施工安全检查标准具体要求，结合本工程实际施工现场，对施工现场进行合理布置。
二、施工总平面布置原则（1）为了保证总工期及工程质量的要求，我公司本着充分利用现有场地，合理安排施工顺序的原则，现场既要合理科学地布置，又要本着施工方便的基本原则，使临时设施的布局符合工艺流程，且最大限度的缩短工地内的运输距离，减少二次搬运，并避免现场临时设施频繁搬迁而影响工程进展。
（2）钢材堆场、钢材加工棚、周转材料堆场、砖堆场、砂石堆场、库房、办公室及住宿等均设置在现场。
三、施工现场平面布置与管理如果我公司中标，将在施工过程中针对施工现场情况依据布置原则进行具体灵活的布置。
（1）在施工现场布置时，要进行公司企业标识的体现。
具体表现为保证行政办公用品及对外交流手段统一，现场临时建筑标准统一；项目部员工着装统一等。
施工脚手架搭设完成后，结构主体统一用绿色密目安全网全封闭围挡，其中在施工层用专用隔声防尘幕布围挡。
在建筑物最高位置四面张挂横式条幅，进行建设单位和公司的宣传。
（2）为了在施工场地有序地组织现场的平面及立体交叉作业，确定文明施工，施工平面管理由项目经理负责，进行调度平衡。
（3）为了确保施工安全，本工程进行全封闭施工，建筑物四面脚手架满挂密目安全网防护，在建筑物主要出入口外搭设安全架棚，施工场地做临时围挡维护进行封闭施工。
（4）施工现场的水准点、轴线控制点、埋地电缆、水管、架空线路均设置醒目的标识，并加以保护，任何人不得损坏、移动。
（5）凡进入现场的设备，材料应按制定位置放置，不得任意堆放，并做到整齐有序，挂牌明示。
(完整word版)《T50502-建筑施工组织设计规范》
GB/T 50502—2009 《建筑施工组织设计规范》2009年10月1日起实行目录1 总则 (2)2 术语 (2)3 基本规定 (4)4 施工组织总设计 (6)4。
1 工程概况 (6)4。
2 总体施工部署 (6)4.3 施工总进度计划 (7)4.4 总体施工准备与主要资源配置计划 (7)4。
5 主要施工方法 (7)4.6 施工总平面布置 (8)5 单位工程施工组织设计 (9)5.1 工程概况 (9)5.2 施工部署 (9)5.3 施工进度计划 (10)5。
4 施工准备与资源配置计划 (10)5.5 主要施工方案 (11)5.6 施工现场平面布置 (11)6 施工方案 (12)6.1 工程概况 (12)6.2 施工安排 (12)6.3 施工进度计划 (12)6。
4 施工准备与资源配置计划 (13)6.5 施工方法及工艺要求 (13)7 主要施工管理计划 (13)7。
1 一般规定 (13)7。
2 进度管理计划 (14)7。
3 质量管理计划 (14)7。
4 安全管理计划 (14)7.5 环境管理计划 (15)7。
6 成本管理计划 (15)7.7 其它管理计划 (16)1 总则1。
0.1为规范建筑施工组织设计的编制与管理,提高建筑工程施工管理水平，制定本规范。
1.0.2 本规范适用于新建、扩建和改建等建筑工程的施工组织设计的编制与管理.1。
0。
3 建筑施工组织设计应结合地区条件和工程特点进行编制.1。
0。
4 建筑施工组织设计的编制与管理，除应符合本规范规定外，尚应符合国家现行有关标准的规定.2 术语2。
0.1施工组织设计construction organization plan以施工项目为对象编制的,用以指导施工的技术、经济和管理的综合性文件。
2。
0.2施工组织总设计general construction organization plan以若干单位工程组成的群体工程或特大型项目为主要对象编制的施工组织设计,对整个项目的施工过程起统筹规划、重点控制的作用。
(完整word版)十牌二图
一、十牌两图1、在现场入口的醒目位置，应设置下列十牌两图○1、工程概况牌○2、管理人员名单及监督电话○3、安全生产牌○4、文明施工牌○5、消防保卫牌○6、安全十大禁令牌○7、安全生产六大纪律牌○8、十项安全技术措施牌○9、“三宝、四口”防护规定牌○10、质量、环境、职业健康安全方针及目标牌○11、施工总平面布置图○12、施工现场消防平面布置图2、标识牌的规格：按1:1.25（宽：高），比例进行设置（一般不宜小于2 m×2.2 m）。
3、施工现场宜设置宣传企业形象的固定标语，标语牌规格为1.5：1（宽：高）。
4、标牌用色为：蓝底、白字、蓝边构成。
5、固定标语的用色为：红底、白字。
6、标识牌的内容：①、应符合工作所在地、建设行政部门的有关规定。
②、应符合企业有关技术管理工作要求。
③、应符合行业及本企业安全生产、文明施工的规章制度。
（十牌两图）具体内容如下：工程概况牌管理人员名单及监督电话牌监督电话：安全生产牌1、坚持"安全第一，预防为主"的方针和管生产必须管安全的原则。
2、项目经理是本工程项目安全生产第一责任人，项目部要建立各级、各部门安全生产责任制，实行安全目标管理，分解到人责任到人，考核到人。
3、项目部管理人员和施工人员要认真学习，严格执行建筑安全技术规范及建筑施工安全检查标准。
4、项目部严格执行检查制度，按照"三定"原则，认真整改，确保安全施工。
5、新工人进场前必须进行三级安全教育，特种作业人员必须持证上岗。
6、遵守各项安全技术操作规程，管理人员不得违章指挥，施工人员不得违章作业。
文明施工牌1、施工现场应按安全标志平面图设置各种安全警示标志，标志齐全整洁醒目。
2、施工现场实行封闭管理，地面硬化处理排水畅通无积水，材料归类插牌堆放，建筑垃圾及时清运场，场容清洁卫生。
3、临时占用道路要到有关部门办妥报批手续。
4、施工作业区要与办公生活区明显分隔，严禁非施工人员及小孩在工地穿行玩耍。
