回路电阻测试有哪些
回路电阻测试方法
回路电阻测试方法
回路电阻测试主要是测量电路中的电阻值，以判断电路的连通性、故障和质量。
一种常见的回路电阻测试方法是使用万用表。
具体操作步骤如下：
1. 关闭电路电源，确保电路处于断电状态。
2. 将万用表的旋钮转至电阻测量档位（通常为Ω）。
3. 将测量探针的一端（通常为红色）连接到测试点的一个端口。
4. 将测量探针的另一端（通常为黑色）连接到测试点的另一个端口。
5. 读取万用表上显示的电阻值。
注意事项：
- 在测量之前，确保电路已经断电，并断开与电路相关的电源。
- 确保测量探针与测试点接触良好，以确保准确的测量结果。
- 确保电路中没有其他电源或干扰信号，以避免对测量结果的影响。
除了万用表，还有其他特定用途的测试设备，如电桥、LCR表等，也可以用于电路电阻测试。
具体的测试方法可能因设备的类型和规范而有所不同。
在使用这些设备进行测试时，请严格按照设备说明书和操作手册进行操作。

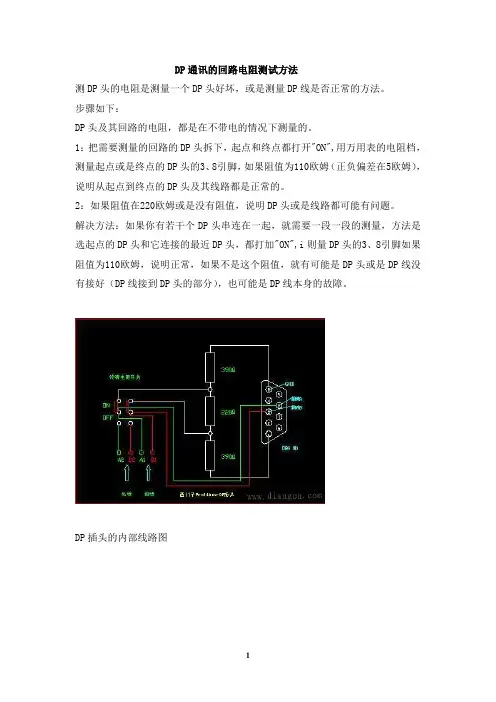

DP通讯的回路电阻测试方法
1 DP 通讯的回路电阻测试方法
测DP 头的电阻是测量一个DP 头好坏，或是测量
DP 线是否正常的方法。
步骤如下：
DP 头及其回路的电阻，都是在不带电的情况下测量的。
1：把需要测量的回路的DP 头拆下，起点和终点都打开"ON",用万用表的电阻档，测量起点或是终点的DP 头的3、8引脚，如果阻值为110欧姆（正负偏差在5欧姆），说明从起点到终点的DP 头及其线路都是正常的。
2：如果阻值在220欧姆或是没有阻值，说明DP 头或是线路都可能有问题。
解决方法：如果你有若干个DP 头串连在一起，就需要一段一段的测量，方法是选起点的DP 头和它连接的最近DP 头，都打加"ON",i 则量DP 头的3、8引脚如果阻值为110欧姆，说明正常，如果不是这个阻值，就有可能是DP 头或是DP 线没有接好（DP 线接到DP 头的部分），也可能是DP 线本身的故障。
DP 插头的内部线路图。
电阻测试方法
电阻测试方法电阻测试是电子电路中常见的一种测试方法，通过测试电路中的电阻值，可以判断电路中是否存在故障或者确定电路的工作状态。
在电子设备维修和电路设计中，电阻测试是非常重要的一环。
本文将介绍几种常见的电阻测试方法，希望能对大家有所帮助。
首先，我们来介绍最简单的电阻测试方法——使用万用表。
万用表是一种常用的电子测量仪器，通过它可以方便地测试电路中的电阻值。
在进行电阻测试时，我们首先需要将电路断电，并且将待测电阻与电路分离。
然后，将万用表的测试笔分别接触待测电阻的两端，读取万用表上显示的电阻值即可。
需要注意的是，在使用万用表进行电阻测试时，应该选择合适的量程，以确保测试结果的准确性。
其次，我们介绍一种更加精确的电阻测试方法——使用电桥。
电桥是一种精密的测量仪器，通过它可以更加准确地测试电路中的电阻值。
在使用电桥进行电阻测试时，我们需要按照电桥的使用说明进行连接，并进行相应的调节，直到电桥平衡。
在电桥平衡时，可以读取电桥上的示数，从而得到待测电阻的准确数值。
电桥在测量精度和稳定性上优于万用表，适用于对电阻值要求较高的场合。
除了使用仪器进行电阻测试，我们还可以通过观察电阻的颜色环来判断其电阻值。
在电子元件中，电阻通常会通过颜色环来标识其阻值，我们可以通过查阅电阻颜色环表，来判断电阻的阻值范围。
这种方法虽然不如仪器测量准确，但在一些简单的电路测试中，也是非常有效的。
最后，需要注意的是，在进行电阻测试时，应该选择合适的测试方法，并严格按照操作步骤进行。
同时，还需要注意保护好测试仪器，避免在测试过程中对仪器造成损坏。
另外，需要对测试结果进行合理的分析，结合实际电路情况，来判断电路的工作状态。
总之，电阻测试是电子电路测试中非常重要的一环，通过合理选择测试方法，可以更加准确地判断电路的工作状态，为电子设备的维修和电路设计提供有力的支持。
希望本文介绍的电阻测试方法能够对大家有所帮助。
测量电阻方法
测量电阻方法电阻是电学中的重要参数，它是导体对电流的阻碍程度的度量。
在电路中，我们经常需要测量电阻的数值，以确保电路的正常运行。
下面将介绍几种常见的测量电阻的方法。
1. 万用表测量法。
万用表是一种常用的电工仪器，它可以用来测量电阻。
在使用万用表测量电阻时，首先需要将电路断开，然后将两个测量引线分别连接到电阻的两端，等待一段时间直到测量数值稳定，即可读取电阻的数值。
2. 电桥测量法。
电桥是一种精密的测量电阻的仪器，它可以用来测量较小的电阻值。
在使用电桥测量电阻时，首先需要将电桥调零，然后将待测电阻接入电桥电路中，调节电桥的平衡，最终可以通过电桥的示数来得到电阻的数值。
3. 伏安法测量法。
伏安法是一种通过测量电压和电流来计算电阻值的方法。
在使用伏安法测量电阻时，首先需要将待测电阻接入电路中，然后通过电压表和电流表分别测量电路中的电压和电流数值，最终可以通过计算得到电阻的数值。
4. 数字电桥测量法。
数字电桥是一种集成了数字显示和自动计算功能的电桥仪器，它可以用来测量电阻并直接显示结果。
在使用数字电桥测量电阻时，只需要将待测电阻接入电桥电路中，调节电桥的平衡，仪器会自动显示电阻的数值。
5. 示波器测量法。
示波器是一种用来观察电信号波形的仪器，它也可以用来测量电阻。
在使用示波器测量电阻时，可以将待测电阻接入电路中，通过观察电压波形的变化来间接得到电阻的数值。
总结。
以上介绍了几种常见的测量电阻的方法，每种方法都有其适用的场合和特点。
在实际工作中，可以根据需要选择合适的测量方法来进行电阻测量，以确保测量结果的准确性和可靠性。
希望本文对大家有所帮助。
负荷开关回路电阻测试方法
负荷开关回路电阻测试方法
负荷开关回路电阻测试是确保电路正常运行的重要步骤之一。
在进行负荷开关回路电阻测试时，需要注意以下几个方面：
1. 测试准备，在进行测试之前，首先需要断开电源，并确保电
路处于安全状态。
然后选择合适的测试仪器，如万用表或者绝缘电
阻测试仪。
2. 测试步骤，接下来，将测试仪器连接到负荷开关回路的两端，确保连接牢固可靠。
然后进行电阻测试，记录测试数值。
3. 测试结果分析，根据测试结果，对负荷开关回路的电阻数值
进行分析。
通常来说，正常的负荷开关回路电阻应该在一定的范围内，如果测试结果超出了正常范围，可能意味着存在电路故障或者
损坏。
4. 故障排除，如果测试结果显示电路存在异常，需要及时进行
故障排除。
可以通过逐步检查电路连接、更换元件等方法来找出并
解决问题。
此外，还需要注意以下几点：
安全第一，在进行任何电路测试时，安全始终是首要考虑因素。
确保在合适的环境和条件下进行测试，避免触电或其他安全事故发生。
标准规范，在进行电阻测试时，需要遵循相关的标准规范，确
保测试的准确性和可靠性。
定期检测，负荷开关回路电阻测试应该定期进行，以确保电路
的正常运行和安全性。
总的来说，负荷开关回路电阻测试是电路维护和安全管理中至
关重要的一环，通过正确的测试方法和注意事项，可以确保电路的
正常运行和安全性。

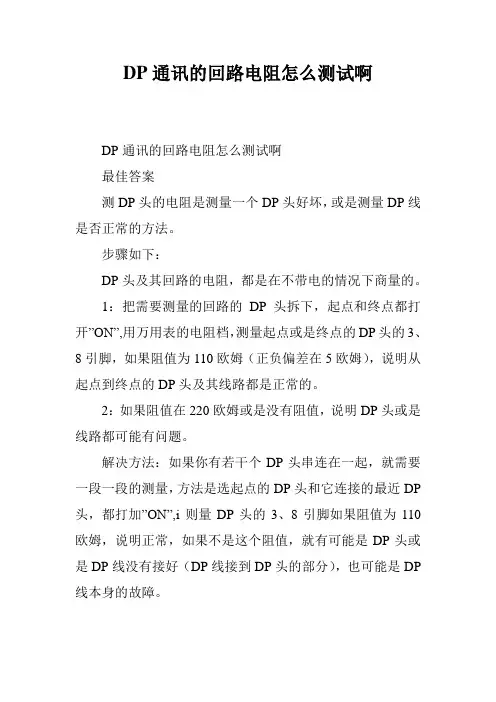

DP通讯的回路电阻怎么测试啊
解决方法：如果你有若干个DP头串连在一起，就需要一段一段的测量，方法是选起点的DP头和它连接的最近DP头，都打加”ON”,i则量DP头的3、8引脚如果头或是DP线没有接好（DP线接到DP头的部分），也可能是DP线本身的故障。
DP通讯的回路电阻怎么测试啊
DP通讯的回路电阻怎么测试啊
最佳答案
测DP头的电阻是测量一个DP头好坏，或是测量DP线是否正常的方法。
步骤如下：
DP头及其回路的电阻，都是在不带电的情况下商量的。
1：把需要测量的回路的DP头拆下，起点和终点都打开”ON”,用万用表的电阻档，测量起点或是终点的DP头的3、8引脚，如果阻值为110欧姆（正负偏差在5欧姆），说明从起点到终点的DP头及其线路都是正常的。
隔离开关回路电阻测试的测量方法对比浅析
隔离开关回路电阻测试的测量方法对比浅析回路电阻测试工作，主要是用于测试隔离开关动静触头的接触电阻，隔离开关导电回路电阻主要取决于动静触头的接触电阻，接触电阻的存在，增大了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力，也是反映安装检修工作质量的重要数据。
二、测试方法对比目前，回路电阻测试仪的测试方法主要有三种：1、电桥法：使用双臂电桥进行隔离开关导电回路电阻的测量时，由于测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻值偏大，而且由于电流小，在其触头接触处难以形成收缩即无法测出收缩电阻。
2、电压降法：在被测回路中，通以直流电流时，在回路接触电阻上将产生压降、测出通过回路的电流值和电压值，计算出接触电阻。
测试过程烦琐，人工计算测量结果，存在一定的误差。
3、微欧仪法（回路电阻测试仪）：原理是电压降原理，只是测量、计算等方面全用单片机处理，大大减少了工作量。
绝大部分检修人员都是用测量回路电阻的方法来判断导电部分接触的好坏，认为只要回路电阻在合格范围内，导电部分的检修工作就圆满结束了。
其实不然，在产品说明书中给出的回路电阻值是整个导电回路的数值，它包括接线端、导电管、导电关节、触头等部分的总体电阻及接触电阻，范围较大，一般有20%的裕度，不能直接反映触头接触电阻的变化。
实际试验证明，2对触指与4对触指，其回路电阻仅差几个微欧，均在产品说明书给定的合格范围内。
所以，有经验的回路电阻测试人员，往往能在微小的测试结果差异中找到重要的数据线索，进一步分析设备的健康状态。
回路电阻的测试与直流电阻的测试时不同的概念。
两种测试工作都是用来测试电阻的，且同样采用直流压降法，许多人就以为都一样，可以交替使用，其实两者还是有区别的，从被试品来看，回路电阻仪测试的主要是阻性负载，并且都是微电阻测试，直流电阻仪测试的主要是感性负载，阻值范围相对也比较大，两者并不能替换使用，如果有回路电阻仪去测感性负载，极可能就会损坏设备，目前市场上并没有两种仪器的合成型，因为两种设备合成一种设备的话，那即要满足大电流，又要满足测试阻值比较大的感性负载，成本很高，设备体积也很大。
常规回路电阻测试仪的测试及操作规程
常规回路电阻测试仪的测试及操作规程常规回路电阻测试仪的测试目前市场上大部分回路电阻测试仪原理是采用典型的四线制测量法,由高频开关电源提供大于100A的测试电流,按下测量键时,高频开关电源输出大于100A以上的测试电流；同时采样电路开始采样,取得的信号经放大器放大,由A/D转换器将模拟信号转换成数字信号后；再经微处理器对数据进行滤波、运算、处理,最后送显示器显示出此次测量的电流和电阻值。
并可以在当电流测试回路出现断线或接触不良时,仪器会根据电流分流器上的电压判断出电流回路接触不良或开路。
直流电阻快速测试仪采用全新电源技术,具有测量迅速、体积小巧、使用方便、测量精度高等特点,是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
1、现有测试方法存在的问题按照常规设计原理设计的回路电阻测试仪在现场测试时发现,都普遍存在一个问题:当测试仪电压接线回路出现接触不良或开路时,测试仪还会显示一个数值；此时会出现以下几种情况:(1)电压回路开路,测试现场没有强电场干扰,这种情况下,由于放大器输入的差模电压基本为0,故仪器显示的测试数值接近为0,如果测试人员有足够的现场测试经验；可以判断出是仪器电压回路测试线异常,将仪器电压回路测试线异常排除后,可以得出最终正确测试结果；如果测试人员没有足够的现场测试经验,有可能会误判测试仪出现问题,中断测试,更换或返修仪器,延误停电时间,给测试工作带来不必要的麻烦。
(2)电压回路接触不良,大多数情况下断路器的接线端子在长期运行后端子排外表面会产生氧化膜或油膜；当回路电阻仪的电压测试钳夹接到这样的端子排上时就可能产生接触不良,既电压测试线钳夹本身也要产生一定的接触电阻,该接触电阻值达到与电压采样回路的内阻值相当时,将对测试结果产生严重影响。
(3)电压回路开路或接触不良(开路时可视接触电阻R1无穷大),测试现场有较强的电磁干扰,如母线带电；此时带电母线通过以空气为介质的电容,干扰测试仪的两条电压测试线,由于干扰的作用使回路测试仪电压采集线两端出现差模电压。
主回路电阻测量细则
主回路电阻测量细则1 检测条件1.1 环境要求除非另有规定，检测均在以下大气条件下进行，且检测期间，大气环境条件应相对稳定，检测环境应满足以下要求：a)环境温度不宜低于5℃；b)环境相对湿度不宜大于80%；c)现场区域满足检测安全距离要求；d)对不满足上述温度、湿度条件情况下测得的试验数据，应进行综合分析。
1.2 待试设备要求a)待试设备处于停电检修状态；b)设备上无各种外部作业；c)待试主回路应处于闭合导通状态；d)与仪器连接的部位应清洁；e)若被试设备配合有其他检修工作，应在主回路检修全部完成后进行该项检测工作。
1.3 人员要求检测人员需具备如下基本知识与能力：a)熟悉电气设备的型式、用途、基本结构及原理；b)熟悉相关检测设备、仪器、仪表的原理、结构、用途及使用方法，并能排除故障；c)能熟练完成检测项目的接线、操作及测量；d)熟悉各种影响检测结论的因素及消除方法；e)经过上岗培训并考试合格。
1.4 安全要求a)应严格执行国家电网公司《电力安全工作规程（变电部分）》的相关要求；b)试验工作不得少于2人，试验负责人应由有经验的人员担任，试验负责人在检测期间应始终行使监护职责，不得擅离岗位或兼职其他工作，开始试验前，试验负责人应向全体试验人员详细交待试验中的安全注意事项，交待邻近间隔的带电部位，以及其他安全注意事项；c)登高作业必须佩带安全带，安全带的挂钩或绳子应挂在结实牢固的构件上，或专为挂安全带用的钢丝绳上，并应采用高挂低用的方式。
禁止挂在移动或不牢固的物件上；d)试验需要拆接设备引线时，不得失去地线保护，防止感应电伤人；e)应确保操作人员及检测仪器与电力设备的高压部分保持足够的安全距离；f)检测装置的金属外壳应可靠接地；g)因试验需要断开设备接头时，拆前应做好标记，接后应进行检查，并确认无误；h)试验装置的电源开关，应使用明显断开的双极刀闸。
为了防止误合刀闸，可在刀刃上加绝缘罩。
试验装置的低压回路中应有2个串联电源开关，并加装过载自动跳闸装置；i)检测前，应通知有关人员离开被试设备，接线人员不准接触检测线夹。
开关主回路的绝缘电阻测量和交流耐压试验
开关主回路的绝缘电阻测量和交流耐压试验下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!开关主回路的绝缘电阻测量和交流耐压试验在电力系统中，开关主回路的绝缘电阻测量和交流耐压试验是确保设备安全可靠运行的重要步骤。
开关柜全回路电阻测试方法
技术交流
开关柜全
回 路
电阻 测试方法
张远 超
保 定供 电公 司
通 过 分析开 关柜 内 摘要 】 【
次设 备的过 热原 因
一
薛
强
刘元 浩
周开封
佟 智勇
一
，
在 单 个设 备 直 流 电 阻 测 试 的 基 础 上
，
，
提 出开 关 柜 全 回 路 电 阻 测 试 法 的
一
问内
发 热 量 是 由 导 体 电 阻 和 负 载 等 效 电流 决 定 的
，
当
硬伤
2 3
．
使用感应 电源
，
存在 电源 供给不足 问题 ； 而 使用 电池 电
，
。
开 关 柜 内导 体 接 触 面 电 阻 异 常 增 大 时
会在 单位 时 间 内
。
源 则会严 重 受制于 电池 质量 寿命 光 纤光 栅 测 温 法
堪?
无 线测 温 法 属 于 微 电子 技术
个创 新
，
它 通 过 无 线传感
。
技术连 接各个元 件单元
。
，
并进 行信 息传 递和 命令传输
，
开 关柜
根据 公式 ：
无 线测 温 法 是将专用测 温 探头植入 开 关柜 内部 设 备温 度
，
检测开 关柜 内
一
t 神哺即 F 曩 ，
，
一
并通 过 无 线传输将结 果输 出到计 算机 终 端的
，
测
镀 银 或 镀 镍 (触 头 接 触 ) 镀 锡 (触 头接 触 )
缺 点是 成 本高
测量回路的电阻值
电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。
断路器是电力系统重要的电气设备，国标GB763、GB50150和电力行业标准DL/T596对断路器导电回路电阻的测量均作了规定：应采用直流压降法测量，电流不小于100A。
断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。
接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。
因此，断路器每相导电回路电阻值是断路器安装、检修和质量验收的一项重要数据。
接触电阻的测量有许多种方法。
日本学者Isao Minowa提出用超导量子器件测量接触电阻，H.Archi提出利用电解槽法测量接触电阻，波兰学者Jerzy Kaczarek提出用三次谐波法测量接触电阻，这些方法一般是在实验室条件下进行电接触研究所采用的方法。
工程中，通常采用四端子法来测量实际触点的接触电阻。
以前，通常采用直流双臂电桥测量断路器的接触电阻。
但是，当使用双臂电桥进行断路器导电回路电阻的测量时，由于双臂电桥测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻示值偏大，但氧化膜在大的电流下很容易被击穿，不妨碍正常电流通过。
因此，测试采用直流压降法测试时，电流不得太小。
高压断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。
接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。
因此，断路器每相导电回路电阻值是断路器安装、检修、质量验收的一项重要数据。
由于开关触头之间存在氧化膜，如果用较小的电流检测，由于氧化膜的影响测试结果一般偏大很多，但氧化膜在大电流下是能被击穿的，理论上，测试电流只要不超过额定电流，应该是越大越好，但规程在制定的时候考虑到当时国内相关仪器的生产水平，作出了不得小于100A电流的规定。
GIS回路电阻测试方法
•2021/6/7
•17
五、回路电阻测试方法不正确
第一，测试电流不满足要求。规程规定应采用 直流压降法测量，测试电流在 100A 至设备额定电 流间选取。由于通过试品的电流比较大，足以破坏 接触表面的金属氧化膜，从而减少了测量误差，测 得的数据比较准确。如仪器输出的电流太小，不能 有效破坏测量接触点表面的氧化膜，可能造成较 大的测量误差。
有•20重21/6要/7 意义。
•4
三、GIS回路电阻测量的方法
3.1 电桥平衡原理
3.1GB/T3048.4-2007规定试验方法直流电阻，其测量范围为：
双臂电桥：2*10-5—99.9 Ώ
单臂电桥： 1Ώ-100 Ώ及以上。
3.2、测量原理（电桥平衡原理）
3.2.1、单臂电桥（惠斯登电桥）：
•2021/6/7
•12
四、测量的实例讲解
测量图 1 中的 GIS 开关回路电阻时，由于 接地刀闸引出导体与 GIS 设备外壳绝缘， 其等值电路图如图 2 所示，测得的 Rx 为开 关、接地刀闸 1及接地刀闸 2 的总电阻。 由于测得的 Rx 为开关、接地刀闸 1 及接地 刀闸 2 的总电阻，对于接地刀闸接地引出 方式是经瓷套引出 GIS 设备，在预试中， 为了便于我们测量Rx 时有依据进行比较， 要求厂家提供测量 Rx 出厂试验数据及安装 施工队提供测量 Rx 交接试验数据。
•2021/6/7
•5
单臂电桥原理图
1.3.2.1单臂电桥
•2021/6/7
•6
3.2.2.双臂电桥原理
双臂电桥（开尔文电桥） 通过单臂电桥原理图可以知道，连接电源和连接检流表的导线电阻可以分
别并入电源和检流计的内阻里，对于测量结果没有影响，因此在实际线路中 R1与R2均可以选用值较高的电阻。由于待测量的电阻RX是低电阻，因此R0 也必须是低电阻，即必须考虑与RX及R0相连接的4根导线及接点A、B、C的 电阻对测量结果的影响。
导电回路电阻试验方法
导电回路电阻试验方法一、测试原理导电回路电阻测试的原理是利用电流通过电阻时产生的电压降进行测量。
根据欧姆定律，电流通过导线时会产生一定的电阻，电阻大小与电流强度和导线材料的电阻率有关。
测试时，通过施加不同的电流，并测量电压降，就可以计算出电阻值。
二、测试方法1.准备工作a.确定被测电路的工作电压和额定电流，选择合适的测试仪器和测试电流。
b.检查电源和仪器的连线是否正确，确保电源和仪器处于工作状态。
c.检查被测电路的接线是否牢固，杜绝损坏和短路的情况。
2.正确的测试电流选择测试电流应根据被测电路的额定电流来选择，一般选择额定电流的10%~100%作为测试电流。
如果测试电流选择过小，可能无法准确测量电阻值；如果测试电流选择过大，可能会使导线过热，甚至引起危险。
3.测量电压降a.把测试电流设置为所需的值，并将测试电流通过被测导线或连接器。
b.使用万用表或数字电压表测量电流通过被测导线或连接器时的电压降。
注意，要将万用表或数字电压表的量程选择合适的电压档位，避免测量范围溢出。
c.测量电压降时，应尽量避免电流通过其他路径，以保证测量结果的准确性。
4.计算电阻值根据欧姆定律，电阻值等于电压降与电流的比值。
用所测得的电压降值除以测试电流即可得到电阻值。
通常使用欧姆表或电阻档位较高的万用表直接测量电阻值。
三、测试仪器1.欧姆表欧姆表是一种专门用于测量电阻的仪器，它可以直接测量电阻值。
欧姆表通常有多个档位，可以选择不同的量程。
2.万用表万用表是一种多功能的测量仪器，可以测量电压、电流和电阻等多种参数。
万用表通常有电压档位和电流档位，可以用来测量电压降和测试电流。
四、注意事项1.安全第一，测试时应保证人身安全和设备安全。
在测试前，应将电源关闭，并检查设备的接地情况。
2.测试过程中，应严格按照操作规程操作，避免测试电流过大、测试电压溢出等情况的发生。
3.测试结果的准确性受到许多因素的影响，如温度、湿度变化等。
因此，在测试时应尽量避免这些因素的影响，以获得准确的测试结果。
10kv回路电阻标准
10kV回路电阻标准一、设备绝缘电阻要求1. 设备绝缘电阻值应符合设计要求，一般不低于10MΩ。
2. 电缆及套管应选用具有良好绝缘性能的材料，其绝缘电阻值不应低于20MΩ。
二、导体连接要求1. 导体连接应牢固、可靠，接触面应清洁、无氧化膜和附着物。
2. 导体截面应符合设计要求，不应过小或过大。
3. 导体连接处不应有松动、脱落、破损等现象。
三、回路电阻测量方法1. 采用直流压降法测量回路电阻，即通过在被测回路中施加一定的直流电流，测量回路两端的电压降，计算回路电阻值。
2. 测量回路电阻时应使用专用测试仪器，确保测试结果的准确性和可靠性。
3. 测量前应对测试仪器进行校准，确保测试结果的准确性。
四、测试数据判读与判定1. 测试数据应与设计要求相比较，判断回路电阻值是否符合要求。
2. 如果测试数据不符合设计要求，应进行回路电阻降低处理。
五、回路电阻超标处理方法1. 检查导体连接处是否松动、脱落或接触不良，如有问题应及时修复。
2. 对导体连接处进行清理、打磨，去除氧化膜和附着物，确保接触面清洁、无氧化膜。
3. 采用适当的方法降低回路电阻值，如更换导体材料、增加导体截面等。
4. 对处理后的回路重新进行测试，确保回路电阻值符合设计要求。
六、回路电阻降低方法1. 更换导体材料或增加导体截面，以增加电流流通能力。
2. 对导体连接处进行清理、打磨，提高接触面平整度和光洁度。
3. 采用适当的导电膏或紧固件，增加导体连接处的接触压力和摩擦力。
4. 改善环境条件，如降低温度、湿度等，防止导体氧化和附着物积累。
5. 对设备进行定期维护和保养，保持设备良好的运行状态。
6. 采用专业的电阻降低技术或产品，对回路进行优化设计和改造。
7. 对处理后的回路重新进行测试，确保回路电阻值符合设计要求。
8. 在使用过程中应严格按照安全操作规程进行操作和维护，确保设备安全运行。
组串回路绝缘电阻和接地电阻测试
一、组串回路电压测试 1、测试仪器介绍 2、测试步骤 二、电缆绝缘电阻测试 1、测试仪器介绍 2、测试步骤 三、接地电阻测试 1、测试仪器介绍 2、测ቤተ መጻሕፍቲ ባይዱ步骤
一、组串回路电压测试
1、测试仪器介绍 光伏电站施工过程中，我们在并网前会对接入汇流箱 的组串电缆的电压进行测试，确保所有组串都是正常 连接相通的，所用到的仪器就是万能表。 万用表又叫多用表、三用表、复用表，是一种多功能、 多量程的测量仪器。我们这里主要介绍它在光伏电站 施工中作为测试组串回路电压的用法与步骤。 万用表由表头、测量电路、转换开关及外用表笔组成。
三、接地电阻测试
1、测试仪器介绍
在进行并网之前的最后一个调试，就是对接地电阻的测试。由于光 伏电站，尤其是屋顶光伏电站，在雷雨天气条件下，很容易遭受雷 击，所以对于接地电阻的要求很高。 不仅是自身防雷带的敷设，还应考虑与建筑的防雷连接。组件或逆 变器之间通过黄绿线的连接，然后再连到铺设的防雷扁铁上，再从 防雷扁铁引到建筑物的防雷网上，这样就形成了光伏电站的防雷带。
注：〔1〕在使用万用表之前，应先进行 “机械调零〞，即在没有被测电量时 ， 使万用表指针指在零电压或零电流的位 置上。〔2〕在使用万用表过程中，不能 用手去接触表笔的金属局部 ，这样一方 面可以保证测量的准确，另一方面也可 以保证人身平安。〔3〕在测量某一电量 时，不能在测量的同时换档，尤其是在 测量高电压或大电流时 ，更应注意。否 那么，会使万用表毁坏。如需换挡，应 先断开表笔，换挡后再去测量。〔4〕万 用表在使用时，必须水平放置，以免造 成误差。同时， 还要注意到防止外界磁 场对万用表的影响。〔5〕万用表使用完 毕，应将转换开关置于交流电压的最大 挡。如果长期不使用 ，还应将万用表内 部的电池取出来，以免电池腐蚀表内其 它器件。
电阻测试标准与方法
电阻测试标准与方法电阻测试是电气工程中常见的一种测试方法，用于检测电路中的电阻数值，以确保电路的正常工作。
本文将介绍电阻测试的标准与方法，希望能为相关人员提供一些参考和帮助。
首先，我们需要了解电阻测试的标准。
电阻测试的标准主要包括测试环境、测试设备、测试方法等内容。
在进行电阻测试时，需要确保测试环境干净、干燥，避免在潮湿或有化学腐蚀物的环境中进行测试，以免影响测试结果的准确性。
同时，测试设备也需要符合相关的标准要求，确保测试结果的可靠性和准确性。
在选择测试方法时，需要根据具体的测试对象和要求来确定测试方法，以保证测试的有效性和可靠性。
其次，我们来介绍电阻测试的方法。
电阻测试的方法主要包括直流电阻测试和交流电阻测试两种。
直流电阻测试是指通过施加直流电压来测量电路中的电阻数值，通常使用万用表或电阻表进行测试。
在进行直流电阻测试时，需要注意选择合适的测试电压和测量范围，避免因电压过高而损坏被测电路。
交流电阻测试是指通过施加交流电压来测量电路中的电阻数值，通常使用特定的测试仪器进行测试。
在进行交流电阻测试时，需要注意测试频率和测试范围的选择，以确保测试结果的准确性和可靠性。
除了直流电阻测试和交流电阻测试外，还有一些特殊情况下需要特殊的电阻测试方法。
例如，对于大电流、高温、高压等特殊环境下的电路，需要采用相应的特殊测试方法来确保测试的安全性和准确性。
在进行特殊情况下的电阻测试时，需要特别注意测试环境的安全性和稳定性，避免因测试环境的不稳定而导致测试结果的不准确。
总之，电阻测试是电气工程中非常重要的一项测试工作，对于保障电路的正常工作具有重要意义。
在进行电阻测试时，需要严格按照相关的标准和方法来进行，以确保测试结果的准确性和可靠性。
希望本文所介绍的电阻测试标准与方法能为相关人员提供一些帮助，使他们能够更好地进行电阻测试工作，保障电路的安全和可靠运行。
环阻测试方法
环阻测试方法啥是环阻呢？环阻就是在一个回路中，电流通过这个回路所遇到的电阻。
比如说在电线啊、电缆啊这些东西里面，就有环阻。
环阻要是太大了，那电流通过的时候就会有很多损耗，可能就会影响到电器的正常使用。
所以呢，咱们就得想办法测一测这个环阻到底是多少。
那环阻咋测试呢？其实有好几种方法呢。
下面咱就一个一个来说。
一种常见的方法是用万用表来测。
万用表这玩意儿大家可能都见过，它能测很多东西，像电压啊、电流啊、电阻啊啥的。
要测环阻的时候呢，咱先把万用表调到电阻档。
然后呢，把两个表笔分别接在要测的回路的两端。
这时候，万用表上就会显示出一个电阻值，这个电阻值就是咱们要测的环阻啦。
不过用万用表测的时候呢，要注意几点哦。
一是要确保表笔接触良好，要是接触不好，那测出来的电阻值可就不准了。
二是要选择合适的电阻档，要是电阻档选得不对，那也测不出准确的环阻。
三是要注意安全，别被电着了。
还有一种方法是用专门的环阻测试仪。
这种测试仪呢，就是专门用来测环阻的，比万用表要更专业一些。
用环阻测试仪的时候呢，一般是把测试仪的两个夹子分别夹在要测的回路的两端。
然后呢，按下测试按钮，测试仪就会自动测量出环阻，并显示在屏幕上。
这种方法比较方便快捷，而且准确性也比较高。
但是呢，环阻测试仪一般比较贵，不是每个人都有。
还有一种比较简单的方法，就是用一个已知电阻和一个电源来测环阻。
比如说，咱先找一个已知电阻，比如说10 欧姆的电阻。
然后呢，把这个已知电阻和要测的回路串联起来，再接到一个电源上。
这时候呢，咱可以用万用表测一下整个串联回路的总电阻。
假设测出来的总电阻是20 欧姆，那咱们就知道，要测的环阻就是总电阻减去已知电阻，也就是20 欧姆减去10 欧姆，等于10 欧姆。
这种方法虽然比较麻烦，但是如果没有万用表或者环阻测试仪的话，也可以用这种方法来大概测一下环阻。
在进行环阻测试的时候呢，还有一些要注意的地方。
比如说，要确保测试的回路是断开的，不然的话，电流可能会通过其他路径流走，测出来的环阻就不准了。
回路电阻测试仪工作原理
回路电阻测试仪工作原理
回路电阻测试仪工作原理又称为回路测试仪工作原理，是一种用于测量电路中电阻值的仪器。
其工作原理如下：
1. 接触电阻：回路电阻测试仪通过接触电极与被测电路的接触，建立测试回路。
电路的接触电阻可以通过测试仪的接触电阻进行校正。
2. 电流注入：测试仪会向被测回路注入一定的电流。
电流通过回路时，会受到回路电阻的阻碍，导致电压降。
3. 电压测量：测试仪测量回路电阻造成的电压降。
一般来说，测试仪会测量两个连接在回路上的测量点之间的电压差。
通过测量点的电压差和电流注入值，可以计算出回路的电阻值。
4. 数据处理：测试仪会对测量到的电压、电流数据进行处理，计算出回路的电阻值。
这一过程通常由测试仪内部的微处理器完成。
5. 结果显示：根据数据处理的结果，测试仪会在显示屏上显示出测量到的回路电阻值。
有些测试仪还可以通过接口将结果传输给其他设备进行进一步处理。
通过以上工作原理，回路电阻测试仪可以准确地测量电路中的电阻值，用于判断电路的运行状态、排除故障以及进行维护工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回路电阻测试仪有哪些种类
回路电阻测试仪的种类很多，用途不同，所用范围广泛。
主要有以下一些种类。
单钳回路电阻测试仪
回路接地电阻测试仪性能及特点：独特单钳设计，可避免双钳式两探头之间相互干扰的误差不必打辅助地桩，直接钳住即可测量。
接地电阻表用途及适用范围：ZC-8接地电阻适用直接测量各种接地装置的接地电阻值，亦可供一般低电
阻的测量，四端钮(0～1～10～100Ω规格)还可以测量土壤电阻率.。
接地阻抗测试仪
CA系列钳式接地电阻计系列量测时，不必使用辅助接地棒，也不须中断待
测设备之接地，只要钳夹住接地线或棒，就能量测出对地电阻达0.1Ω。
也能作电流量测。
通用接地/绝缘电阻测试仪
测试方法有很多：双钳接地电阻测试、四极接地电阻测试、土壤电阻率测试、绝缘电阻测试、交直流电压测试、电流有效值测试。
环路电阻测试仪
微处理器控制，具有高精度和高可靠性。
三个指示灯检查接线状态是否正确。
直读短路保护电流和接地故障电流(4118)。
测试电阻过热时会自动锁定。
数字式接地电阻测试仪
本测试仪专门用来测量各类电器设备、避雷针等接地装置的接地电阻值。
产品系全电子式仪表，关键电路是美国德克萨斯仪器公司生产的集成电路组装而成。
测试原理先进。
涡街流量计
双钳口接地电阻测试仪
具有多种接地电阻测量方法：无辅助极/三极/四极/而极法----适合多种测
量环境*测量范围宽：0.002Ω—300KΩ----满足多种要求。
接地电阻测试仪
独特单钳设计，单手操作，可避免双钳式两探头之间彼此干扰产生误差无需打辅助电极，只要钳住接地线就可测量只需3秒，可直接快速测量接地回路电阻
值。
电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。
断路器是电力系统重要的电气设备，国标GB763、GB50150和电力行业标准DL/T596对断路器导电回路电阻的测量均作了规定：应采用直流压降法测量，电流不小于100A。
断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。
接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。
因此，断路器每相导电回路电阻值是断路器安装、检修和质量验收的一项重要数据。
接触电阻的测量有许多种方法。
日本学者Isao Minowa提出用超导量子器件测量接触电阻，H.Archi提出利用电解槽法测量接触电阻，波兰学者Jerzy Kaczarek提出用三次谐波法测量接触电阻，这些方法一般是在实验室条件下进行电接触研究所采用的方法。
工程中，通常采用四端子法来测量实际触点的接触电阻。
以前，通常采用直流双臂电桥测量断路器的接触电阻。
但是，当使用双臂电桥进行断路器导电回路电阻的测量时，由于双臂电桥测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻示值偏大，但氧化膜在大的电流下很容易被击穿，不妨碍正常电流通过。
因此，测试采用直流压降法测试时，电流不得太小。
高压断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。
接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。
因此，断路器每相导电回路电阻值是断路器安装、检修、质量验收的一项重要数据。
由于开关触头之间存在氧化膜，如果用较小的电流检测，由于氧化膜的影响测试结果一般偏大很多，但氧化膜在大电流下是能被击穿的，理论上，测试电流只要不超过额定电流，应该是越大越好，但规程在制定的时候考虑到当时国内相关仪器的生产水平，作出了不得小于100A电流的规定。
电力设备与地网导通电阻测试仪
电力设备的接地引下线与地网的可靠、有效连接是电力设备安全运行及操作人员人身安全的根本保证。
虽然在制作接地装置时，已对接地引下线连结处做了必要的防腐处理，但位于土壤中的连结点，仍会长期受到潮湿等因素的影响，出现接点腐蚀、开断、松脱等现象，导致接地引下线与地网接触点电阻值增大，不
能达到电力规程的要求，使设备在运行中存在不安全隐患，严重时造成设备脱开地网运行。
可用于对电力设备接地引下线与接地网或相邻设备之间导通电阻值的精确测量。
地网导通电阻测试仪用于测量接地引下线导通电阻值，通过历年测试值及相邻点测试值比较来判定故障点。
地网导通电阻测试仪工作电源由内部锂电池提供，无需外接交流电源，测试过程由单片机控制完成，具有操作简单、测试速度快、测试数据稳定、便于携带等特点。
由于断路器接触电阻很小，只有用很高的电流检测，才能保证一定的精度，抗干扰能力也越强。
用于断路器接触电阻和载流导体电阻的高精度测量，能长时间、稳定输出大电流。
