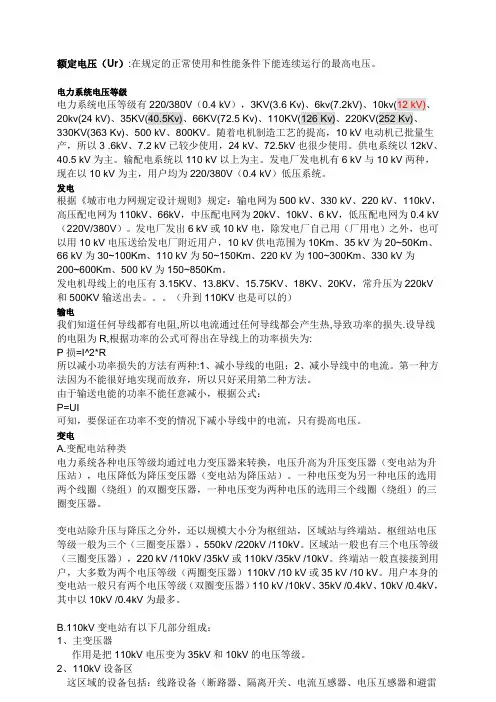

额定电压（Ur）:在规定的正常使用和性能条件下能连续运行的最高电压。
电力系统电压等级电力系统电压等级有220/380V（0.4 kV），3KV(3.6 Kv)、6kv(7.2kV)、10kv(12 kV)、20kv(24 kV)、35KV(40.5Kv)、66KV(72.5 Kv)、110KV(126 Kv)、220KV(252 Kv)、330KV(363 Kv)、500 kV、800KV。
随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 .6kV、7.2 kV已较少使用，24 kV、72.5kV也很少使用。
供电系统以12kV、40.5 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。
发电根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV （220V/380V）。
发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。
发电机母线上的电压有3.15KV、13.8KV、15.75KV、18KV、20KV，常升压为220kV 和500KV输送出去。
（升到110KV也是可以的）输电我们知道任何导线都有电阻,所以电流通过任何导线都会产生热,导致功率的损失.设导线的电阻为R,根据功率的公式可得出在导线上的功率损失为:P损=I^2*R所以减小功率损失的方法有两种:1、减小导线的电阻；2、减小导线中的电流。
电力系统基础知识问答集锦.doc
1、什么是动力系统、电力系统、电力网？答：通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统；把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统；把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。
2、现代电网有哪些特点？答：1、由较强的超高压系统构成主网架。
2、各电网之间联系较强，电压等级相对简化。
3、具有足够的调峰、调频、调压容量 ,能够实现自动发电控制，有较高的供电可靠性。
4、具有相应的安全稳定控制系统，高度自动化的监控系统和高度现代化的通信系统。
5、具有适应电力市场运营的技术支持系统，有利于合理利用能源。
3、区域电网互联的意义与作用是什么？答：1、可以合理利用能源，加强环境保护，有利于电力工业的可持续发展。
2、可安装大容量、高效能火电机组、水电机组和核电机组,有利于降低造价,节约能源，加快电力建设速度。
3、可以利用时差、温差，错开用电高峰，利用各地区用电的非同时性进行负荷调整，减少备用容量和装机容量。
4、可以在各地区之间互供电力、互通有无、互为备用，可减少事故备用容量，增强抵御事故能力，提高电网安全水平和供电可靠性。
5、能承受较大的冲击负荷，有利于改善电能质量。
6、可以跨流域调节水电，并在更大范围内进行水火电经济调度，取得更大的经济效益。
4、电网无功补偿的原则是什么？答：电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑，并应能随负荷或电压进行调整，保证系统各枢纽点的电压在正常和事故后均能满足规定的要求，避免经长距离线路或多级变压器传送无功功率。
5、一个完整的电力系统由分布各地的各种类型的发电厂、升压和降压变电所、输电线路及电力用户组成，它们分别完成电能的生产、电压变换、电能的输配及使用。
电力系统的组成示意图：5、简述电力系统电压特性与频率特性的区别是什么 ？記〜二:：kv电网电压是有等级的， 电网的额定电压等级是根据国民经济发展的需要、 技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。
