GB50303-2002建筑电气工程施工质量验收规范强制性条文

建筑电气工程施工质量验收规范(GB50303-2002)

《建筑电气工程施工质量验收规范》
关于发布国家标准《建筑电气工程施工质量验收规范》的通知
建标[2002]82 号
根据建设部《关于印发<二○○○至二○○一年度工程建设国家标准制定、修订计划>的通知》(建标[2001]87 号)的要求，浙江省建设厅会同有关部门共同修订了《建筑电气工程施工质量验收规范》。我部组织有关部门对该规范进行了审查，现批准为国家标准，编号为 GB 50303—2002，自 2002 年 6 月 1 日起施行。其中，3.1,7、3.1.8、 4.1.3、7.1.1、8.1.3、9.1.4、11.1.1、12.1.1、13.1.1、14.1.2、15.1.1、19.1.2、19.1.6、 21.1.3、22.1.2、24.1.2、为强制性条文,必须严格执行。原《建筑电气安装工程质量检验评定标准》GBJ 303—88、《电气装置安装工程 1kV 及以下配线工程施工及验收规范》GB 50258—96、《电气装置安装工程电气照明装置施工及验收规范》GB 50259 —96 同时废止。
资料编号： GB 50303-2002
2002—04—01 发布
2002—06—01 实施
中华人民共和国建设部联合发布中华人民共和国国家质量监督检验检疫总局
第1页
@
@
筑龙网

中华人民共和国国家标准建筑电气工程施工质量验收规范
Code of acceptance of construction quality of electrical installation in building
@
筑龙网
UDC
中华人民共和国国家标准
P
GB 50303—2002

建筑电气工程施工质量验收规范

中华人民共和国国家标准建筑电气工程施工质量验收规范GB 50303—20021 总则1.0.1 为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。

1.0.2 本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收。

适用电压等级为10kV及以下。

1.0.3 本规范应与国家标准《建筑工程施工质量验收统一标准》GB 50300—2001和相应的设计规范配套使用。

1.0.4 建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。

1.0.5 建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。

2 术语2.0.1 布线系统wiring system一根电缆(电线)、多根电缆(电线)或母线以及固定它们的部件的组合。

如果需要，布线系统还包括封装电缆(电线)或母线的部件。

2.0.2 电气设备electrical equipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。

2.0.3 用电设备current-using equipment将电能转换成其他形式能量(例如光能、热能、机械能)的设备。

2.0.4 电气装置electrical installation为实现一个或几个具体目的且特性相配合的电气设备的组合。

2.0.5 建筑电气工程(装置) electrical installation in building为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。

这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。

2.0.6 导管conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。

2.0.7 金属导管metal conduit由金属材料制成的导管。

GB_50303-2002建筑电气工程施工质量验收规范

中华人民共和国国家标准
建筑电气工程施工质量验收规范
Ｃｏｄｅｏｆａｃｃｅｐｔａｎｃｅｏｆｃｏｎｓｔｒｕｃｔｉｏｎｑｕａｌｉｔｙｏｆｅｌｅｃｔｒｉｃａｌｉｎｓｔａｌｌａｔｉｏｎｉｎｂｕｉｌｄｉｎｇ
工程ＩｋＶ及以下配线上程施工及验收规范》ＧＢ５０２５８－９６，《电气装置安装工程电气照明装置施工及验收规范》ＧＢ５０２５９－９６同时废止本规范由建设部负责管理和对强制性条文的解释，浙江省开元安装集团有限公司负责具体技术内容的解释，建设部标准定额研究所组织中国计划出版社
８．１．３，９．１．４，１１．１．１、１２．．１１，１３．１．１、１４．１．２，１５，１．１、１９．１．２，１９．１．６，２１．１．３，２２．１．２，２４．１．２
．．．．．．．．・・・・・．・・・・・・・・・・・・・・・・・・ …… ６－６－９
１６槽板配线．．・・・・・・・・・．．．．．．．．．． …… ６－６－１５
１６．１主控项目・・・・・・・・・・・・・・・６－６－－１５１６．２一般项目・・ ‘ ・・ｔ・・・・・・・ … ６－－６－１５
４．１主控项目・・・・・・ｔ ‘ ｔ・・・・・・ …６－６－８４．２一般项目・・・・・・・・．．．．．．．．．．６－６－８

施工验收规范电气部分强制性条文

施工验收规范1-1《电气装置安装工程电缆线路施工及验收规范》GB50168-20064.2.9 金属电缆支架全长均应有良好的接地。

5.2.6 直埋电缆在直线段每隔50~100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。

7.0.1 对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。

附：7.0.2 电缆的防火阻燃可采取下列措施：1 在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料密实封堵；2 在重要的电缆沟和隧道中，按设计要求分段或用软质耐火材料设置阻火墙；3 对重要回路的电缆，可单独敷设于专门的沟道中或耐火封闭槽盒内，或对其施加防火涂料、防火包带；4 在电力电缆接头两侧及相邻电缆2~3m长的区段施加防火涂料或防火包带。

必要时采用高强度防爆耐火槽盒进行封闭；5 按设计采用耐火或阻燃型电缆；6 按设计设置报警和灭火装置；7 防火重点部位的出入口，应按设计要求设置防火门或防火卷帘；8 改、扩建工程施工中，对于贯穿已运行的电缆孔洞、阻火墙，应及时恢复封堵。

1-2 《电气装置安装工程接地装置施工及验收规范》GB50169-20063.1.1 电气装置的下列金属部分，均应接地或接零：1 电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳；2 电气设备的传动装置；3 屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮拦和金属门；4 配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座；5 交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。

穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通；6 电缆桥架、支架和井架；7 装有避雷线的电力线路杆塔；8 装在配电线路杆上的电力设备；9 在非沥青地面的居民区内，不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔；10 承载电气设备的构架和金属外壳；11 发电机中性点柜外壳、发电机出线柜、封闭母线的外壳及其他裸露的金属部位；12 气体绝缘全封闭组合电器（GIS）的外壳接地端子和箱式变电站的金属箱体；13 电热设备的金属外壳；14 铠装控制电缆的金属护层；15 互感器的二次绕组。

(完整版)《建筑电气安装工程施工质量验收规范》

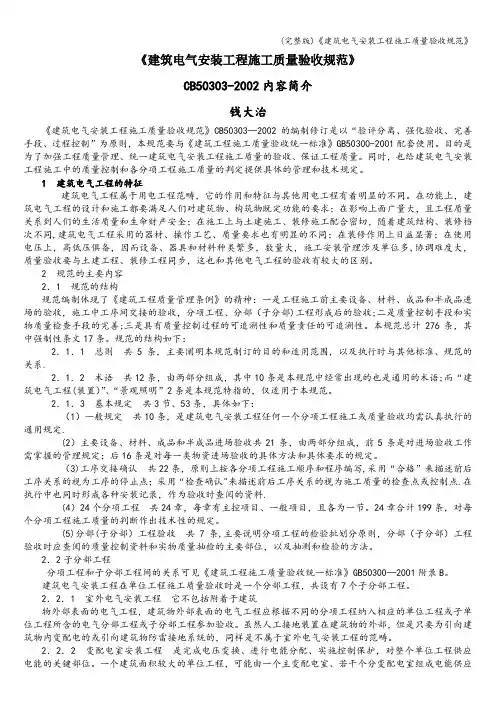

《建筑电气安装工程施工质量验收规范》CB50303-2002内容简介钱大治《建筑电气安装工程施工质量验收规范》CB50303—2002的编制修订是以“验评分离、强化验收、完善手段、过程控制”为原则，本规范要与《建筑工程施工质量验收统一标准》GB50300-2001配套使用。

目的是为了加强工程质量管理、统一建筑电气安装工程施工质量的验收、保证工程质量。

同时，也给建筑电气安装工程施工中的质量控制和各分项工程施工质量的判定提供具体的管理和技术规定。

1 建筑电气工程的特征建筑电气工程属于用电工程范畴，它的作用和特征与其他用电工程有着明显的不同。

在功能上，建筑电气工程的设计和施工都要满足人们对建筑物、构筑物既定功能的要求；在影响上面广量大，且工程质量关系到人们的生活质量和生命财产安全；在施工上与土建施工、装修施工配合密切，随着建筑结构、装修档次不同,建筑电气工程采用的器材、操作工艺、质量要求也有明显的不同；在装修作用上日益显著；在使用电压上，高低压俱备，因而设备、器具和材料种类繁多，数量大，施工安装管理涉及单位多,协调难度大，质量验收要与土建工程、装修工程同步，这也和其他电气工程的验收有较大的区别。

2 规范的主要内容2．1 规范的结构规范编制体现了《建筑工程质量管理条例》的精神：一是工程施工前主要设备、材料、成品和半成品进场的验收，施工中工序间交接的验收，分项工程、分部（子分部)工程形成后的验收;二是质量控制手段和实物质量检查手段的完善;三是具有质量控制过程的可追溯性和质量责任的可追溯性。

本规范总计276条，其中强制性条文17条。

规范的结构如下：2．1．1 总则共5条，主要阐明本规范制订的目的和适用范围，以及执行时与其他标准、规范的关系.2．1．2 术语共12条，由两部分组成，其中10条是本规范中经常出现的也是通用的术语;而“建筑电气工程(装置）”、“景观照明”2条是本规范特指的，仅适用于本规范。

2．1．3 基本规定共3节、53条，具体如下：（1）一般规定共10条，是建筑电气安装工程任何一个分项工程施工或质量验收均需认真执行的通用规定.(2）主要设备、材料、成品和半成品进场验收共21条，由两部分组成，前5条是对进场验收工作需掌握的管理规定；后16条是对每一类物资进场验收的具体方法和具体要求的规定。

【免费下载】建筑电气工程施工质量验收规范GB50303

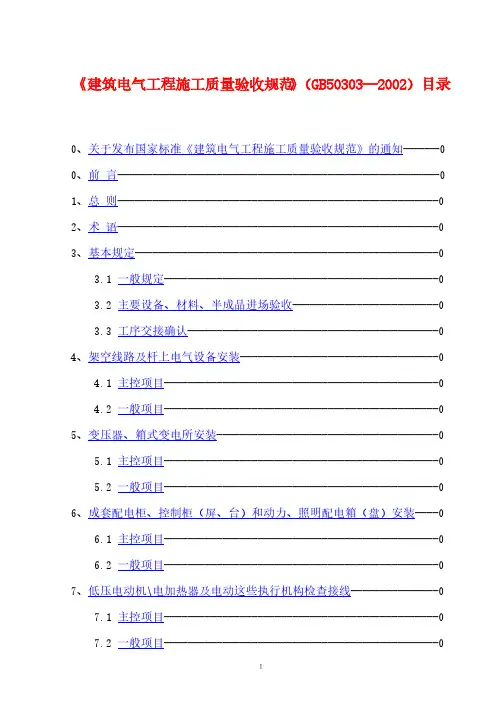

《建筑电气工程施工质量验收规范》（GB50303—2002）目录0、关于发布国家标准《建筑电气工程施工质量验收规范》的通知-------00、前言--------------------------------------------------------01、总则-------------------------------------------------------02、术语-------------------------------------------------------03、基本规定----------------------------------------------------03.1 一般规定-----------------------------------------------03.2 主要设备、材料、半成品进场验收-------------------------03.3 工序交接确认-------------------------------------------04、架空线路及杆上电气设备安装----------------------------------04.1 主控项目-----------------------------------------------04.2 一般项目-----------------------------------------------05、变压器、箱式变电所安装--------------------------------------05.1 主控项目-----------------------------------------------05.2 一般项目-----------------------------------------------06、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装----06.1 主控项目-----------------------------------------------06.2 一般项目-----------------------------------------------07、低压电动机\电加热器及电动这些执行机构检查接线---------------07.1 主控项目-----------------------------------------------07.2 一般项目-----------------------------------------------08、柴油发电机组安装---------------------------------------------08.1主控项目------------------------------------------------08.2一般项目------------------------------------------------09、不间断电源安装-----------------------------------------------09.1主控项目------------------------------------------------09.2一般项目------------------------------------------------010、低压电气动力设备试验和试运行--------------------------------010.1主控项目-----------------------------------------------010.2一般项目-----------------------------------------------011、裸母线、封闭母线、插接式母线安装----------------------------011.1主控项目-----------------------------------------------011.2一般项目-----------------------------------------------012、电缆桥安装和桥架内电缆敷设----------------------------------012.1主控项目-----------------------------------------------012.2一般项目-----------------------------------------------013、电缆沟内和电缆竖井内电缆敷设--------------------------------013.1主控项目-----------------------------------------------013.2一般项目-----------------------------------------------014、电线导管、电缆导管和线槽敷设--------------------------------014.1主控项目-----------------------------------------------014.2一般项目-----------------------------------------------015、电线、电缆穿管和线槽敷线------------------------------------015.1 主控项目----------------------------------------------015.2 一般项目----------------------------------------------016、槽板配线---------------------------------------------------016.1 主控项目----------------------------------------------016.2 一般项目----------------------------------------------017、钢索配线---------------------------------------------------017.1 主控项目----------------------------------------------017.2 一般项目----------------------------------------------018、电缆头制作、接线和线缘测试---------------------------------018.1 主控项目----------------------------------------------018.2 一般项目----------------------------------------------019、普通灯具安装-----------------------------------------------019.1 主控项目----------------------------------------------019.2 一般项目----------------------------------------------020、专用灯具安装-----------------------------------------------020.1 主控项目----------------------------------------------020.2 一般项目----------------------------------------------021、建筑物景观照明灯、航空障碍标志灯和庭院灯安装---------------021.1 主控项目----------------------------------------------021.2 一般项目----------------------------------------------022、开关、插座、风扇安装---------------------------------------022.1 主控项目----------------------------------------------022.2 一般项目------------------------------------------023、建筑物照明通电试运行---------------------------------------023.1 主控项目----------------------------------------------024、接地装置安装-----------------------------------------------024.1 主控项目----------------------------------------------024.2 一般项目----------------------------------------------025、避雷引下线与变配电室接地干线敷设---------------------------025.1 主控项目----------------------------------------------025.2 一般项目----------------------------------------------026、接闪器安装-------------------------------------------------026.1 主控项目----------------------------------------------026.2 一般项目----------------------------------------------027、建筑物等电位联结-------------------------------------------027.1 主控项目----------------------------------------------027.2 一般项目----------------------------------------------028、分部（子分部）工程验收-------------------------------------029、附录A发电机交接试验---------------------------------------030、附录B低压电器交接试验-------------------------------------031、附录C母线螺栓搭接尺寸-------------------------------------032、附录D母线搭接螺栓的拧紧力矩-------------------------------033、附录E室内裸母线最小安全净距-------------------------------034、本规范用词说明---------------------------------------------0关于发布国家标准《建筑电气工程施工质量验收规范》的通知建标[2002]82号根据建设部《关于印发〈二000至二00一年度工程建设国家标准制定、修订计划〉的通知》（建标[2001]87号）的要求，浙江省建设厅会同有关部门共同修订了《建筑电气工程施工质量验收规范》。

现行建筑工程施工质量验收规范强制性条文

现行建筑工程施工质量验收规范强制性条文建筑地基基础工程施工质量验收规范GB50202-20024.1.5对灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基、强夯地基、注浆地基、顶压地基，其竣工之后的结果（地基强度或承载力）必须达到设计要求的标准。

检验数量，每单位工程不少于3点，1000m2以上工程至少应有1点，3000m2以上工程每300m2至少应有1点。

每一独立基础下至少应有1点，基槽每20延长米应有1点。

4.1.6对水泥搅拌桩复合地基、高压喷射注浆复合地基、沙桩地基、振冲桩复合地基、土和灰土挤密桩复合地基、水泥粉煤碎石桩复合地基及夯实水泥土桩复合地基，其承载力检验，数量为总数0.5%~1%，但不应少于3处。

有单桩强度检验要求时，数量为总数的0.5~1%，但不应少于3根。

5.1.3打（压）入桩（预制混凝土方桩、先张法预应力管桩、钢桩）必须符合表5.1.3的规定。

斜桩倾斜度的偏差不得大于倾斜正切值15%（倾斜角系桩的纵向中心线与铅垂线间的夹角）表5.1.3预制桩（钢桩）桩位的允许偏差（mm）5.1.4灌注桩的桩位偏差必须符合表5.1.4的规定，桩顶标高至少要比设计标高高出0.5m，桩底清孔质量按不同的成桩工艺有不同的要求，应按本章各节要求执行。

每浇注50m3必须有一组试件小于50m3的桩，每根桩必须有一组试件。

槽支撑，先撑后挖、分层开挖严禁超挖”的原则。

7.1.7基坑（槽）、管沟土方工程验收必须确保支护结构安全和周围环境安全为前提。

当设计有指标时，按设计要求的依据，如无设计指标对应时应按表7.1.7的规定执行。

4、砌筑砂浆4.0.1水泥进场使用前，应分批对其强度、安定性进行复验。

检验批应以同一厂家、同一编号为一批。

当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应复查试验，并按其结果使用。

不同品种的水泥，不得混合使用。

4.0.8凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。

建筑电气工程施工质量验收规范GB503032002

建筑电气工程施工质量验收规范Code of acceptance of construction quality of electrical installation in building目录1 总则 (4)2 术语 (4)3 基本规定 (5)3.1 一般规定 (5)3.2 主要设备、材料、成品和半成品进场验收 (5)3.3 工序交接确认 (7)4 架空线路及杆上电气设备安装 (10)4.1 主控项目 (10)5 变压器、箱式变电所安装 (11)5.1 主控项目 (11)5.2 一般项目 (11)6 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装 (11)6.1 主控项目 (11)表6.1.2 保护导体的截面积 (12)6.2 一般项目 (12)表6.2.1 基础型钢安装允许偏差 (12)7 低压电动机、电加热器与电动执行机构检查接线 (13)7.1 主控项目 (13)7.2 一般项目 (13)8 柴油发动机组安装 (14)8.1 主控项目 (14)9 不间断电源安装 (14)9.1 主控项目 (14)9.2 一般项目 (14)10 低压电气动力设备试验和试运行 (15)10.1 主控项目 (15)10.2 一般项目 (15)11 裸母线、封闭母线、插接式母线安装 (15)11.1 主控项目 (15)11.2 一般项目 (16)12 电缆桥架安装和桥架内电缆敷设 (16)12.1 主控项目 (16)12.2 一般项目 (16)13 电缆沟内和电缆竖井内电缆敷设 (17)13.1 主控项目 (17)13.2 一般项目 (17)15 电线、电缆穿管和线槽敷线 (19)15.1 主控项目 (19)16 槽板配线 (20)16.1 主控项目 (20)16.2 一般项目 (20)17 钢索配线 (20)17.1 主控项目 (20)17.2 一般项目 (20)18 电缆头制作、接线和线路绝缘测试 (21)18.1 主控项目 (21)18.2 一般项目 (21)19 普通灯具安装 (21)19.1 主控项目 (21)19.2 一般项目 (22)20 专用灯具安装 (22)20.1. 主控项目 (22)20.2 一般项目 (23)21 建筑物景观照明灯、航空障碍标志灯和庭院灯安装 (24)21.1 主控项目 (24)21.2 一般项目 (25)22 开关、插座、风扇安装 (25)22.1 主控项目 (25)22.2 一般项目 (26)23 建筑物照明通电试运行 (26)23.1 主控项目 (26)24 接地装置安装 (27)24.1 主控项目 (27)24.2 一般项目 (27)25 避雷引下线和变配电室接地干线敷设 (27)25.1 主控项目 (27)25.2 一般项目 (28)26 接闪器安装 (28)26.1. 主控项目 (28)26.2 一般项目 (28)27 建筑物等电们联结 (28)27.1 主控项目 (28)27.2 一般项目 (29)28 分部（子分部）工程验收 (29)附录A 发电机交接试验 (30)附录B 低压电器交接试验 (31)附录C 母线螺栓搭接尺寸 (31)附录D 母线搭接螺栓的拧紧力矩 (32)附录E 室内裸母线最小安全净距 (32)1 总则1.0.1 为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。

建筑电气强制性条文及专业规范

7
8
12.2.1电缆桥架安装应符合下列规定：
６.敷设在竖井内和穿越不同防火区的桥架，按设计要求位臵，有防火隔堵措施；高层防火建筑分类：十九层及十九层以上住宅为一类；十层至十八层住宅为二类。一、二类住宅竖井桥架封堵分别可以２－３层或３-４层封堵一次。
１２.２.２桥架内电缆敷设应符合下列规定：
注 :S 指柜 ( 屏、台、箱、盘 ) 电源进线相线截面积 , 且两者(S、Sp)材质相同。系统配电：VV-4×70＋1×35 设备配电： VV-3×70＋1×35 VV-5×70 VV-4×70
11
14 电线导管、电缆导管和线槽敷设
14.1.2 金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。导管施工要点： ①现场检测导管壁厚。钢管壁厚根据批价不低于2.2mm；预埋PVC管应为中型管，壁厚 ②钢管接口应光滑，毛刺一定要清除干净。 ③钢管内壁应做除锈防腐处理。 ④钢管进盒（箱）应顺直，管口套丝，用锁紧螺母固定。 ⑤管内穿线截面积不大于40%管内空截面。12
27建筑物等电位联结271主控项目2711建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出等电位联结干线或局部等电位箱间的连接线形成环形网路环形网路应就近与等电位联结干线或局部等电位箱连接
建筑电气工程强制性规范条文及专业规范
主讲人: 邢红刚
1
建设部工程质量安全监督与行业发展司发布了《2006年度全国施工图设计文件审查情况》。审查项目总数2006年为271,820个，一次审查合格率50.1%，平均每 100个项目违反强条数97条次。
14
22.1.2 插座接线应符合下列规定： 1 单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接； 2 单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。 3 接地（PE）或接零（PEN）线在插座间不串联连接。

GB50303-2002建筑电气工程施工质量验收规范强制性条文

GB50303-2002建筑电气工程施工质量验收规范强制性条文3.1.7 接地(PK)或接零(PEN)支线必须单独与接地(PK)或接零(PEN)干线相连接，不得串联连接。

3.1.8 高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。

4.1.3 变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。

7.1.1 电动机、电加热器及电动执行机构的可接近裸露导体必须接地(PE)或接零(PEN)。

8.1.3 柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。

9.1.4 不间断电源输出端的中性线(N极)，必须与由接地装置直接引来的接地干线相连接，做重复接地。

11.1.1 绝缘子的底座、套管的注兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)或接零(PEN)可靠。

不应作为接地(PE)或接零(PEN)的接续导体。

12.1.1 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：1 金属电缆桥架及其支架全长应不少于两处与接地(PE)或接零(PEN)干线相连接；2 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；3 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于两个有防松螺帽或防松垫圈的连接固定螺栓。

13.1.1 金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。

14.1.2 金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。

15.11 三相或单相的交流单芯电缆，不得单独穿于钢导管内。

19.1.2 花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm。

大型花灯的固定及悬吊装置，应按灯具重量的 2倍做过载试验。

19.1.6 当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠，并应有专用接地螺栓，且有标识。

建筑电气工程施工质量验收规范中的强制性条文

建筑电气工程施工质量验收规范中的强制性条文（总计17条）第1条：3.1.5高压的电气设备、布线系统以及继电保护系统必须交接试验合格。

条文说明：本条与本规范修订前一致,是原规范的强制性条文.交接试验包括高压的电气设备、高压的布线系统以及继电保护系统。

继电保护系统包括二次接线部分。

高压的电气设备、布线系统以及继电保护系统，在建筑电气工程中是电力供应的高压终端，在投入运行前必须做交接试验。

值得注意的是，由于技术进步设备制造技术标准更新、进口设备的引进，交接试验标准也会随着修订完善，应密切注意试验标准的更新，并应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。

第2条：3.1.7电气设备的外露可导电部分应单独与保护导体相连接，不得串联连接，连接导体的材质、截面积应符合设计要求。

保护导体：由保护联结导体、保护接地导体和接地导体组成，起安全保护作用的导体。

接地导体：在布线系统、电气装置或用电设备的给定点与接地极或接地网之间，提供导电通路或部分导电通路的导体。

条文说明：本条是在原规范强制性条文的基础上进行了文字修改，其要求与原规范是一致的。

电气设备的外露可导电部分应与保护导体单独连接，也就是要求与保护导体直接连接，本规范所涉及的电气设备的外露可导电部分与保护导体的连接均应符合本条规定。

要求电气设备的外露可导电部分单独与保护导体连接是确保电气设备安全运行的条件，需要强调的是，单独连接也就是要求不得串联连接，而是要求与保护导体干线连接。

施工时应首先确认与电气设备连接的保护导体应为保护导体干线，在建筑物设备层等电气设备集中的场所，有可能选用断面为矩形的钢或铜母线做接地干线，可在其上钻孔后，将每个电气设备的接地线与钢或铜母线接地干线直接连接，电气设备移位或维修拆卸都不会使钢或铜母线接地干线中断电气连通。

同样情况，建筑工程的每一个插座（灯具）回路的保护接地导体（PE）在插座（灯具）接线盒内业不应剪断与插座（灯具）连接，当然末端插座（灯具）的保护接地导体（PE）连接时是要剪断的。

《建筑电气工程施工质量验收规范》GB50303-2002

建筑电气工程施工质量验收规范Code of acceptance of construction quality of electrical installation in buildingGB50303-20021 总则1.0.1 为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。

1.0.2 本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收，适用电压等级为10kV及以下。

1.0.3 本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001和相应的设计规范配套使用。

1.0.4 建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。

1.0.5 建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。

2 术语2.0.1 布线系统wiring system一根电缆（电线）、多根电缆（电线）或母线以及固定它们的部件的组合。

如果需要，布线系统还包括封装电缆（电线）或母线的部件。

2.0.2 电气设备electrical equipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。

2.0.3 用电设备current-using equipment将电能转换成其他形式能量（例如光能、热能、机械能）的设备。

2.0.4 电气装置electrical installation为实现一个或几个具体目的且特性相配合的电气设备的组合。

2.0.5 建筑电气工程（装置）electrical installation in building为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。

这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。

2.0.6 导管conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。

建筑电气工程施工质量验收规范GB50303-20020204192338

中华人民共和国建设部二00二年四月本规范是根据建设部关于印发二000至二00一年度工程建设国家标准制定修订计划的通知建标200187号的要求由浙江建设厅负责组织主编单位浙江省开元安装集团有限公司原浙江省工业设备安装公司会同有关单位共同对建筑电气安装工程质量检验评定标准gb3j0388电气装置安装工程1kv及以下配线工程施工及验收规范gb5025896电气装置安装工程电器照明装置施工验收规范gb5025996修订而成的
14、电线导管、电缆导管和线槽敷设--------------------------------0 14.1 主控项目-----------------------------------------------0 14.2 一般项目-----------------------------------------------0
４
关于发布国家标准《建筑电气工程施工质量验收规范》的通知建标[2002]82 号
根据建设部《关于印发〈二 000 至二 00 一年度工程建设国家标准制定、修订计划〉的通知》（建标[2001]87 号）的要求，浙江省建设厅会同有关部门共同修订了《建筑电气工程施工质量验收规范》。我部组织有关部门对该规范进行了审查，现批准为国家标准，编号为 GB50303—2002，自 2002 年 6 月 1 日起施行。其中，3.1.7、3.1.8、4.1.3、 7.1.1、8.1.3、9.1.4、11.1.1、12.1.1、13.1.1、14.1.2、15.1.1、19.1.2、19.1.6、 21.1.3、22.1.2、24.1.2 为强制性条文，必须严格执行。原《建筑电气安装工程质量检验评定标准》GBJ303—88、《电气装置安装工程 1kV 及以下配线工程施工及验收规范》 GB50258—96、《电气装置安装工程电器照明装置施工验收规范》GB50259—96 同时废止。

GB50302002建筑电气工程施工质量验收规范

---------------------考试---------------------------学资学习网---------------------押题------------------------------一、关于发布国家标准《建筑电气工程施工质量验收规范》的通知建标[2002]82号根据建设部《关于印发〈二000至二00一年度工程建设国家标准制定、修订计划〉的通知》（建标[2001]87号）的要求，浙江省建设厅会同有关部门共同修订了《建筑电气工程施工质量验收规范》。

我部组织有关部门对该规范进行了审查，现批准为国家标准，编号为GB50303—2002，自2002年6月1日起施行。

其中，3.1.7、3.1.8、4.1.3、7.1.1、8.1.3、9.1.4、11.1.1、12.1.1、13.1.1、14.1.2、15.1.1、19.1.2、19.1.6、21.1.3、22.1.2、24.1.2为强制性条文，必须严格执行。

原《建筑电气安装工程质量检验评定标准》GBJ303—88、《电气装置安装工程1kV 及以下配线工程施工及验收规范》GB50258—96、《电气装置安装工程电器照明装置施工验收规范》GB50259—96同时废止。

本规范由建设部负责管理和对强制性条文的解释，浙江省开元安装集团有限公司负责具体技术内容的解释，建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二00二年四月二、前言本规范是根据建设部《关于印发〈二000至二00一年度工程建设国家标准制定、修订计划〉的通知》（建标[2001]87号）的要求，由浙江建设厅负责组织主编单位浙江省开元安装集团有限公司（原浙江省工业设备安装公司）会同有关单位共同对《建筑电气安装工程质量检验评定标准》GBJ303—88、《电气装置安装工程1kV及以下配线工程施工及验收规范》GB50258—96、《电气装置安装工程电器照明装置施工验收规范》GB50259—96修订而成的。

建筑电气工程施工质量验收规范GB

《建筑电气工程施工质量验收规范》（GB50303—2002）目录0、关于发布国家标准《建筑电气工程施工质量验收规范》的通知-------00、前言--------------------------------------------------------01、总则-------------------------------------------------------02、术语-------------------------------------------------------03、基本规定----------------------------------------------------03.1 一般规定-----------------------------------------------03.2 主要设备、材料、半成品进场验收-------------------------03.3 工序交接确认-------------------------------------------04、架空线路及杆上电气设备安装----------------------------------04.1 主控项目-----------------------------------------------04.2 一般项目-----------------------------------------------05、变压器、箱式变电所安装--------------------------------------05.1 主控项目-----------------------------------------------05.2 一般项目-----------------------------------------------06、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装----06.1 主控项目-----------------------------------------------06.2 一般项目-----------------------------------------------07、低压电动机\电加热器及电动这些执行机构检查接线---------------07.1 主控项目-----------------------------------------------07.2 一般项目-----------------------------------------------08、柴油发电机组安装---------------------------------------------08.1主控项目------------------------------------------------08.2一般项目------------------------------------------------09、不间断电源安装-----------------------------------------------09.1主控项目------------------------------------------------09.2一般项目------------------------------------------------010、低压电气动力设备试验和试运行--------------------------------010.1主控项目-----------------------------------------------010.2一般项目-----------------------------------------------011、裸母线、封闭母线、插接式母线安装----------------------------011.1主控项目-----------------------------------------------011.2一般项目-----------------------------------------------012、电缆桥安装和桥架内电缆敷设----------------------------------012.1主控项目-----------------------------------------------012.2一般项目-----------------------------------------------013、电缆沟内和电缆竖井内电缆敷设--------------------------------013.1主控项目-----------------------------------------------013.2一般项目-----------------------------------------------014、电线导管、电缆导管和线槽敷设--------------------------------014.1主控项目-----------------------------------------------014.2一般项目-----------------------------------------------015、电线、电缆穿管和线槽敷线------------------------------------015.1 主控项目----------------------------------------------015.2 一般项目----------------------------------------------016、槽板配线---------------------------------------------------016.1 主控项目----------------------------------------------016.2 一般项目----------------------------------------------017、钢索配线---------------------------------------------------017.1 主控项目----------------------------------------------017.2 一般项目----------------------------------------------018、电缆头制作、接线和线缘测试---------------------------------018.1 主控项目----------------------------------------------018.2 一般项目----------------------------------------------019、普通灯具安装-----------------------------------------------019.1 主控项目----------------------------------------------019.2 一般项目----------------------------------------------020、专用灯具安装-----------------------------------------------020.1 主控项目----------------------------------------------020.2 一般项目----------------------------------------------021、建筑物景观照明灯、航空障碍标志灯和庭院灯安装---------------021.1 主控项目----------------------------------------------021.2 一般项目----------------------------------------------022、开关、插座、风扇安装---------------------------------------022.1 主控项目----------------------------------------------022.2 一般项目------------------------------------------023、建筑物照明通电试运行---------------------------------------023.1 主控项目----------------------------------------------024、接地装置安装-----------------------------------------------024.1 主控项目----------------------------------------------024.2 一般项目----------------------------------------------025、避雷引下线与变配电室接地干线敷设---------------------------025.1 主控项目----------------------------------------------025.2 一般项目----------------------------------------------026、接闪器安装-------------------------------------------------026.1 主控项目----------------------------------------------026.2 一般项目----------------------------------------------027、建筑物等电位联结-------------------------------------------027.1 主控项目----------------------------------------------027.2 一般项目----------------------------------------------028、分部（子分部）工程验收-------------------------------------029、附录A发电机交接试验---------------------------------------030、附录B低压电器交接试验-------------------------------------031、附录C母线螺栓搭接尺寸-------------------------------------032、附录D母线搭接螺栓的拧紧力矩-------------------------------033、附录E室内裸母线最小安全净距-------------------------------034、本规范用词说明---------------------------------------------0关于发布国家标准《建筑电气工程施工质量验收规范》的通知建标[2002]82号根据建设部《关于印发〈二000至二00一年度工程建设国家标准制定、修订计划〉的通知》（建标[2001]87号）的要求，浙江省建设厅会同有关部门共同修订了《建筑电气工程施工质量验收规范》。
