仪表阀门的命名规则
阀门型号命名规则
阀门型号命名规则
嘿，朋友们！今天咱就来好好唠唠阀门型号命名规则。
这可真是个超级重要的东西呀！比如说，就像咱每个人都有自己的名字一样，阀门也得有个特殊的“代号”，这就是它的型号啦！
你想想看，要是没有个明确的命名规则，那面对各种各样的阀门，咱不就懵圈了嘛！比如说在一个大工厂里，有那么多不同功能、不同规格的阀门，要是没个清楚的标识，那不就乱套啦！“哎呀，这个阀门是干啥用的
呀？”“那个阀门又该怎么选啊？”所以呀，这命名规则简直太重要啦！
那这命名规则一般都包含啥呢？通常啊，会包含阀门的类型啦，像截止阀啊、球阀啊之类的。
还有尺寸大小呀，比如口径是多大。
然后还有压力等级呀，就好像人的力气有大有小。
就好比说，一个小小的球阀，它的型号里可能就藏着它的各种关键信息呢！你说神奇不神奇？比如“Q41F-16P”，
这里的“Q”就表示球阀，“41”代表它的结构形式，“F”是密封面材质，“16”就是压力等级，“P”呢就是阀体材质啦！你说是不是很有意思？
再举个例子，要是有人告诉你一个阀门型号是“Z45T-10”，那你是不是能猜到一些它的特点啦？对呀，“Z”就是闸阀嘛，“45”是它的结构，“10”表示压力等级。
总之，阀门型号命名规则就像一把钥匙，能让我们轻松了解每个阀门的“个性”和用途。
了解了它，咱就能在各种场合下准确地选择和使用阀门啦！所以呀，大家可千万别小瞧了这小小的命名规则哦！它可是有着大作用呢！我的观点就是：阀门型号命名规则真的太重要啦，我们都应该好好去了解和掌握它呀！。
(完整版)阀门的型号命名及选型方法
阀门的型号命名及选型方法阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。
阀门型号的标准化对阀门的设计、选用、销售提供了方便。
当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。
我国虽有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。
一、阀门的型号编制方法：JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。
它包括阀门的型号编制和阀门的命名。
1：阀门的型号编制阀门型号由7个单元组成，其含义（即1单元表示类型代号；2单元表示传动方式代号；以此类推）又如以Q941F-16P为例 Q代表1单元（即阀门类型为球阀）；9代表2单元（即传动方式其中的电动方式）；4代表3单元（即连接方式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16代表6单元（即公称压力其中的一种，此示范为1.6MPa）；P代表7单元（此示范为不锈钢1cr18Ni9Ti 的材料）；型号编制如表1所示。
表1：2：类型代号（即表1的1单元）：类型代号用汉语拼音字母表示。
如表2所示：表2：注：低温（低于-40度）、保温（带加热套）和带波纹管的法门，抗硫的阀门，早类型代号前分别加汉语拼音字母D、B、W和K。
3：传动方式代号（即表1的2单元）：传动方式代号用阿拉伯数字表示。
如表3所示：表3：注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
2.对于气动或液动：常开式用6k、7k表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示。
蜗杆-T型螺母，用3T表示。
3、代号2和代号8是用在阀门启闭需由两种动力源同时对阀门进行动作的执行机构。
阀门型号命名规则222
本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。
1．阀门的型号编制方法2．类型代号用汉语拼音字母表示，表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。
3．传动方式代号用阿拉伯数字表示，表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。
（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。
蜗杆-T形螺母用3T表示。
4．连接形式代号用阿拉伯数字代号表示。
表3连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 65．结构形式代号用阿拉伯数字表示，表4闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板双闸板 12平行式单闸板双闸板 34暗杆楔式单闸板双闸板 56暗杆平行式双闸板8例如:Z941T-16 表示电动闸阀；明杆法兰连接，铜合金密封面，公称压力1.6MPa,灰铸铁（Z省略）阀体材质表5截止阀和节流阀的结构开式代号直通式 1角式 4直流式（Y型） 5平衡直通 6角式7例如:J41H-25C 表示手动(手轮传动省略本代号)截止阀；法兰连接，直通式，合金钢密封面，公称压力2.5MPa,WCB (铸钢)阀体材质表6球阀结构形式代号浮动直通式 1L形三通式 4T形 5四通式 6固定直通式7例如:Q641F-40P 表示气动球阀；法兰连接，直通式，氟塑料密封面，公称压力4.0MPa,1Cr18Ni9Ti (不锈钢，相当于304)阀体材质表7蝶阀结构形式代号杠杆式0垂直板式 1斜板式（我公司为三偏心式）3注：垂直板三杆式用Is表示例如:D371X-10Q 表示蜗轮传动蝶阀；对夹连接，垂直板式，橡胶密封面，公称压力1.0MPa,球墨铸铁阀体材质。
阀门的分类及命名
阀门型号编制方法、阀门编号说明不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；一单元：阀门类型代号当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
第二功能作用名称 代号 第二功能作用名称 代号保温型 B 排渣型 P 低温型 D 快速型Q 防火型 F （阀杆密封）波纹管型W 缓闭型H——低温型指允许使用温度低于-46℃以下的阀门。
类型 安全阀 蝶阀 隔膜阀 止回阀底阀截止阀 节流阀 排污阀 球阀 疏水阀 柱塞阀 旋塞阀 减压阀 闸阀代号 A D G H J L P Q S U X Y Z二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定：结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板0刚性闸板单闸板 1双闸板 2 平行式闸板单闸板 3双闸板 4阀杆非升降式（暗杆）楔式闸板单闸板 5双闸板 6 平行式闸板单闸板7双闸板8截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道 1阀瓣平衡式直通流道 6 Z形流道 2 角式流道7 三通流道 3 ——传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9无代号连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9角式流道 4 ——直流流道 5 ——球阀结构形式代号结构形式代号结构形式代号浮动球直通流道 1固定球直通流道7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道8 T形三通流道 5 L形三通流道9 ——半球直通0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心0非密封型单偏心 5 中心垂直板 1 中心垂直板 6 双偏心 2 双偏心7 三偏心 3 三偏心8 连杆机构 4 连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道 1 直通流道 6直流流道 5 Y形角式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道 3油密封直通流道7 T形三通流道 4 T形三通流道8 四通流道 5 ——止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道 1旋启式阀瓣单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6———蝶形止回式7安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀3 微启式 1 微启式7 全启式 2 全启式8 带扳手全启式4 ——杠杆式单杠杆 2带控制机构全启式6 双杠杆 4 脉冲式9减压阀结构形式代号结构形式代号结构形式代号薄膜式 1 波纹管式 4 弹簧薄膜式 2 杠杆式 5 活塞式 3 ——蒸汽疏水阀结构形式代号结构形式代号结构形式代号浮球式 1 蒸汽压力式或膜盒式6浮桶式 3 双金属片式7液体或固体膨胀式 4 脉冲式8 钟形浮子式 5 圆盘热动力式9排污阀结构形式代号结构形式代号结构形式代号液面连接排放截止型直通式1液底间断排放截止型直流式5 截止型角式 2截止型直通式6 ——截止型角式7 ——浮动闸板型直通式8五单元：密封副材料材料锡基轴承合金巴氏合金搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号B C D E F G H J M N P Q R S T X Y W 当密封副的密封面材料不同时，以硬度低的材料代号表示。
阀门命名规则
阀体材料
代号
阀体材料
代号
灰铸铁
Z
可锻铸铁
K
球墨铸铁
Q
铜及铜合金 T
WCB
C
Cr5Mo
I
1Cr18Ni9Ti
P
Cr18Ni12Mo2Ti R
12CrMoV
V
PDF 文件使用 "pdfFactory Pro" 试用版本创建
注：PN≤1.6MPa 的灰铸铁阀体和 PN≥2.5MPa 的碳素钢阀体省略本代号。 PDF 文件使用 "pdfFactory Pro" 试用版本创建
带手动用 6S 表 示，防爆电动用“9B”表示。蜗杆-T 形螺母用 3T 表示。
4．连接形式代号用阿拉伯数字代号表示，按表 3 的规定。
表3
连接形式
代号
连接形式
代号
内螺纹
1
对夹
7
外螺纹
2
卡箍
8
PDF 文件使用 "pdfFactory Pro" 试用版本创建
法兰
4
卡套
3．传动方式代号用阿拉伯数字表示，按表 2 的规定。
表2
传动方式
代号
传动方式
代号
电磁动
0
伞齿轮
5
电磁-液动
1
气动
6
电-液动
2
液动
7
蜗轮
3
气-液动
8
正齿轮
4
电动
9
注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。 （2）对于气动或液动：常开式用 6K、7K 表示；常闭式用 6B、7B 表示；气动
直通式
代号 1

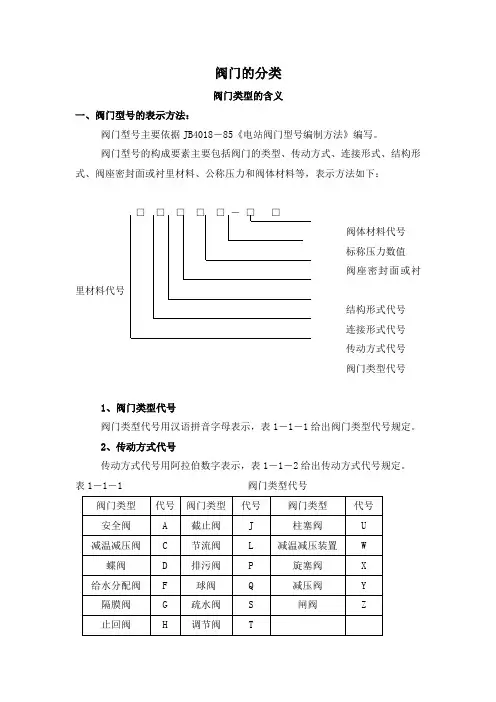

阀门分类及编号原则讲解
阀门的分类阀门类型的含义一、阀门型号的表示方法：阀门型号主要依据JB4018－85《电站阀门型号编制方法》编写。
阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等，表示方法如下：□□□□□－□□阀体材料代号标称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示，表1－1－1给出阀门类型代号规定。
2、传动方式代号传动方式代号用阿拉伯数字表示，表1－1－2给出传动方式代号规定。
表1－1－1 阀门类型代号注：1 在阀门类型字母前加“D ”的表示低温阀门（即适用温度低于－40℃），加“B ”的表示保温（带加热套）阀门，加“W ”的表示带波纹管密封的阀门； 2 在电动闸阀的型号前加“B ”，表示阀门的驱动装置为防爆型电动装置； 3 在地下水用闸阀的型号前加“S ”，表示竖式安装，加“W ” 表示卧式安装； 4 闸阀型号前加“P ”，表示用于排渣系统的闸阀，即排渣阀，加“X ”或“K ”表示排渣用泥浆阀；5 蝶阀型号前加“D1”、“D2”表示短系列，加“Q ”表示球蝶阀，加“S ”表示用于地下管网的蝶阀。
表1－1－2 传动方式代号注：1 手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号；2 对于气动或液动：常开式用6K 、7K 表示，常闭式用6B 、7B 表示，气动带手动用6S 表示；3 防爆电动装置用9B 表示，户外耐热用9R 表示；4 代号2及代号8表示在阀门启闭时，需由两种动力源同时对阀门进行动作。
3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示，表1－1－3连接形式代号规定。
表1－1－3 连接形式代号 注：焊接包括对焊和承插焊。
4、阀门的结构形式代号阀门的结构形式代号用阿拉伯数字表示，表1－1－4～表1－1－16阀门结构形式规定。
表1－1－4 闸阀结构形式代号表1－1－5 截止阀、节流阀结构形式代号表1－1－6 球阀结构形式代号表1－1－7 蝶阀结构形式代号表1－1－8 隔膜式结构形式代号表1－1－9 旋塞式结构形式代号表1－1－10 止回阀结构形式代号表1－1－11 安全阀结构形式代号注：杠杆式安全阀也可在类型代号前加“G”表示，单杠杆代号为“2”，双杠杆代号为“4”。
阀门的命名方法
当您询问或定购我们的产品时不必详细了解阀门订货型号编制系统。
只要您能提供了您所选产品的充分描述，我们的销售部门就可以将其编译成相应的阀门型号。
所选阀门的充分描述应该是从阀门类型开始的，接着是阀门口径、压力等级、两端连接形式、密封面材质、介质温度等。
如有高、低温，腐蚀性，颗粒等特殊工况。
请注明。
本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。
1．阀门的型号编制方法如下：2．类型代号用汉语拼音字母表示，表1注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。
3．传动方式代号用阿拉伯数字表示，表2注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。
（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。
蜗杆-T形螺母用3T表示。
4．连接形式代号用阿拉伯数字代号表示。
表35．结构形式代号用阿拉伯数字表示， 表4例如:Z941T-16 表示电动闸阀；明杆法兰连接，铜合金密封面，公称压力1.6MPa,灰铸铁（Z 省略）阀体材质表5例如:J41H-25C 表示手动(手轮传动省略本代号)截止阀；法兰连接，直通式，合金钢密封面，公称压力2.5MPa,WCB (铸钢)阀体材质表6例如:Q641F-40P 表示气动球阀；法兰连接，直通式，氟塑料密封面，公称压力4.0MPa,1Cr18Ni9Ti (不锈钢，相当于304)阀体材质表7注：垂直板三杆式用I s 表示例如:D371X-10Q 表示蜗轮传动蝶阀；对夹连接，垂直板式，橡胶密封面，公称压力1.0MPa,球墨铸铁阀体材质表8表9表10表11注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。
（2）脉冲式付阀用9a表示。
表12表136．阀座密封面或衬里材料代号用汉语拼音字母表示表14注：由阀体直接加工的阀座密封面材料代号用“W”表示，当阀座和阀瓣（闸板）密封面材料同时，用低硬度材料代号表示（隔膜阀除外）。
阀门命名
阀门命名标准和规则阀门命名标准就是根据阀门的类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素不同而进命名。
阀门型号的标准化为阀门的设计、选用、经销提供了必要条件。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
因此，阀门制造厂一般采用统一的编号方法，使用统一的阀门命名标准;不能采用统一阀门命名标准的，各生产厂可按自己的情况制订出编号方法。
阀门命名标准主要根据类型型号、驱动方式代号、连接形式代号、结构形式代号、密封面材料或衬里材料代号、压力代号或工作温度下的工作压力代号、阀体材料代号七个要素方面的代号进行说明并依次组合成为阀门的名称。
详细如下图：1单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
2单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
3单元：连接型式4单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号5单元：密封副材料当密封副的密封面材料不同时，以硬度低的材料代号表示。
6单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍7单元：阀体材料灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
阀门型号表示方法及名称命名方法（JB308-75）
阀门型号表示方法及名称命名方法（JB308-75）阀门型号表示方法及名称命名方法（JB 308-75）（1）阀门型号各单元表示的意义（2）第一单元---阀门类型表示方法注：用于低温（低于-40摄氏度）、保温（带加热套）和带波纹管的阀门，应在类型代号前分别注代号”D ”、”B ”和”W ”。
（3）第二单元---传动方式表示方法注：1.用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀，省略本代号。
2.对于气动或液动：常开式用6K 、7K 表示；常闭式用6B 、7B 表示；气动带手动用6S 表示。
防爆电动用9B 表示。
（4）第3单元---连接形式表示方法注：焊接包括对焊和插焊。
（5）第4单元---结构形式表示方法（b）截止阀、柱塞阀和节流阀结构形式表示方法（d）蝶阀结构形式表示方法注：垂直板三杆式用1S表示。
（e）隔膜阀结构形式表示方法（f）旋塞阀结构形式表示方法（g）止回阀和底阀结构形式表示方法（i）减压阀结构形式表示方法（j）疏水阀结构形式表示方法（6）第五单元---阀座密封面或衬里材料表示方法注：1.由阀体直接加工的阀座密封面材料代号用”W”表示。
2.当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。
（7）第6单元---公称压力表示方法公称压力用压力数值（Mpa数值的10倍）表示，并用短横线与前五个单元分开。
（8）第7单元---阀体材料表示方法（9）阀门型号举例J11T-16K：截止阀，内螺纹连接，直通式，铜合金密封面，公称压力为PN1.6Mpa，阀体材料为可锻铸铁。
Z44W-10K：闸阀，法兰连接，明杆，平行式刚性双闸板，由阀体直接加工的密封面，公称压力PN1.0Mpa阀体材料为可锻铸铁。
A47H-16C：安全阀，法兰连接，不封闭，带扳手弹簧微启式，合金钢密封面，公称压力PN1.6Mpa阀体材料为碳素钢。
（10）阀门名称命名方法阀门名称按传统方式、连接形式、结构形式、衬里材料和类型命名。
阀门型号的编制与命名
一般工业阀门型号编制方法JB/T308—2004《阀门型号编制方法》适用于工业管道用闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀。
它包括阀门的型号编制和阀门的命名。
一，阀门的型号编制：阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力、阀体材料七部分组成。
其具体编制顺序按下图的规定。
阀体材料代号密封面材料或衬里材料代号结构形式代号连接形式代号1，阀门类型代号阀门类型代号用汉语拼音字母表示，按下表的规定：阀门类型代号表当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
具有其他功能作用或带有其他特异结构的阀门表示代号①低温型指允许使用温度低于-46℃以下的阀门。
2，驱动方式代号：驱动方式代号用阿拉伯数字表示，按下表的规定执行。
阀门驱动方式代号表注：（1）、安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。
( 2)、对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示。
(3)、防爆电动装置的阀门用9B表示。
①、代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作。
3，连接形式代号：连接形式代号用阿拉伯数字表示，按下表的规定执行。
阀门连接端连接形式代号表各种连接形式的具体结构、采用标准或方式（如：法兰面形式及密封方式、焊接形式、螺纹形式及标准等），不在连接代号后加符号表示，应在产品的图样、说明书或订货合同等文件中予以详细说明。
4，阀门结构形式代号：阀门结构形式用阿拉伯数字表示，按下列各分类表的规定执行。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号5，密封面或衬里材料代号除隔膜阀外，当密封副的密封面材料不同时，以硬度低的材料表示。
(完整版)阀门的型号命名及选型方法
阀门的型号命名及选型方法阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。
阀门型号的标准化对阀门的设计、选用、销售提供了方便。
当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。
我国虽有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。
一、阀门的型号编制方法：JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。
它包括阀门的型号编制和阀门的命名。
1：阀门的型号编制阀门型号由7 个单元组成，其含义（即 1 单元表示类型代号； 2 单元表示传动方式代号；以此类推）又如以Q941F-16P为例Q 代表1单元（即阀门类型为球阀）；9 代表 2 单元（即传动方式其中的电动方式）；4 代表 3 单元（即连接方式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16代表6单元（即公称压力其中的一种，此示范为 1.6MPa）；P代表7 单元（此示范为不锈钢1cr18Ni9Ti 的材料）；型号编制如表 1 所示。
表 1 ：2：类型代号（即表 1 的 1 单元）：类型代号用汉语拼音字母表示。
如表2 所示：注：低温（低于-40度）、保温（带加热套）和带波纹管的法门，抗硫的阀门，早类型代号前分别加汉语拼音字母D、B、W 和K3：传动方式代号（即表 1 的 2 单元）：传动方式代号用阿拉伯数字表示。
如表 3 所示：表 3 ：注：1. 手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号2. 对于气动或液动：常开式用6k、7k表示；常闭式用6B、7B表示；气动带手动用6S 表示；防爆电动用“ 9B”表示。
蜗杆-T 型螺母，用3T 表示。
阀门分类及编号原则
阀门的分类阀门类型的含义一、阀门型号的表示方法：阀门型号主要依据JB4018－85《电站阀门型号编制方法》编写。
阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等，表示方法如下：□□□□□－□□阀体材料代号标称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示，表1－1－1给出阀门类型代号规定。
2、传动方式代号传动方式代号用阿拉伯数字表示，表1－1－2给出传动方式代号规定。
表1－1－1 阀门类型代号注：1 在阀门类型字母前加“D ”的表示低温阀门（即适用温度低于－40℃），加“B ”的表示保温（带加热套）阀门，加“W ”的表示带波纹管密封的阀门； 2 在电动闸阀的型号前加“B ”，表示阀门的驱动装置为防爆型电动装置； 3 在地下水用闸阀的型号前加“S ”，表示竖式安装，加“W ” 表示卧式安装； 4 闸阀型号前加“P ”，表示用于排渣系统的闸阀，即排渣阀，加“X ”或“K ”表示排渣用泥浆阀；5 蝶阀型号前加“D1”、“D2”表示短系列，加“Q ”表示球蝶阀，加“S ”表示用于地下管网的蝶阀。
表1－1－2 传动方式代号注：1 手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号；2 对于气动或液动：常开式用6K 、7K 表示，常闭式用6B 、7B 表示，气动带手动用6S 表示；3 防爆电动装置用9B 表示，户外耐热用9R 表示；4 代号2及代号8表示在阀门启闭时，需由两种动力源同时对阀门进行动作。
3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示，表1－1－3连接形式代号规定。
表1－1－3 连接形式代号 注：焊接包括对焊和承插焊。
4、阀门的结构形式代号阀门的结构形式代号用阿拉伯数字表示，表1－1－4～表1－1－16阀门结构形式规定。
表1－1－4 闸阀结构形式代号表1－1－5 截止阀、节流阀结构形式代号表1－1－6 球阀结构形式代号表1－1－7 蝶阀结构形式代号表1－1－8 隔膜式结构形式代号表1－1－9 旋塞式结构形式代号表1－1－10 止回阀结构形式代号表1－1－11 安全阀结构形式代号注：杠杆式安全阀也可在类型代号前加“G”表示，单杠杆代号为“2”，双杠杆代号为“4”。
生产设备命名及编号原则
徐州华润电力有限公司生产设备命名及编号原则第一章目的为加强设备命名管理，统一和规范全厂设备命名，特制定本原则。
第二章基本原则（一）按平面布置为从南到北、从东到西，上下层布置从下向上依次进行编号。
（二）四角布置的锅炉喷燃器以东南角为#1，俯视顺时针方向依次编号。
（三）按介质流向依次编号。
（四）设备名称采用汉语名称。
（五）设备编号采用数字或数字与字母相结合方式。
（六）公用系统区域按数字排序编号。
如：#1、#2机组集控室为#1集控室，三期集控室为#3集控室；一期、二期循环水预处理为#1循环水预处理，三期为#2循环水预处理。
（七） 4台机组及以上公用系统设备按数字排序编号。
如：#1深井泵、……、#9深井泵。
（八）两台机组公用系统设备，设备序列号前需加字母,给予区分。
一期空压机，编码为A+设备序列号＋设备名称，二期空气压缩机，编码为B+设备序列号＋设备名称，三期空气压缩机，编码为C+设备序列号＋设备名称。
（九）个别设备编号不能满足上述原则者，以具体说明的原则为准。
第三章机务部分(锅炉、汽机)（一）主机按“设备编号＋设备名称”进行。
如＃1 锅炉，＃1汽轮机。
（二）属于某一主机的设备，按“主机号+设备代号+设备名称”，如＃1炉北侧一次风机编号：“＃12一次风机”。
（三）喷燃器东南角最下层为＃1炉A1。
如东南角C层喷嘴编号为“＃1炉C1喷嘴”，BC层二次风喷嘴则为“＃1炉BCl二次风喷嘴”。
（四）阀门编号按“机(炉)号+系统设备简称＋阀门编号+阀门名称”。
编号尽量用汉字表示。
若阀门相同，则应有顺序号，若为单独一个阀门，直接用汉字说明。
系统划分得越小，描述越准确越好，如：“＃1炉进油流量表前阀”“＃1炉进油＃2旁路阀”“＃15低加进口电动门”（五）阀门编号中，要体现阀门的性质，统一规定为：手动阀－不另作说明电动截止阀－统称“电动阀”电动调整阀－统称“电调阀”气动截止阀－统称“气动阀”气动调整阀－统称“气调阀”（六）关于门和阀的标准称呼，统一为：1）遵守约定俗成的习惯叫法。
阀门型号编制方法、阀门编号说明、阀门命名
阀门型号编制方法、阀门编号说明、阀门命名阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等等。
1单元2单元3单元4单元5单元---6单元7单元，分别代表阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料、公称压力、阀体材料。
一单元：阀门类型代号当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
三单元：连接形式阀门结构形式用阿拉伯数字表示，按下表规定。
减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍灰铸铁低压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平闸板阀，公称压力1.6MPa，阀体材料为碳钢。
阀门的命名阀门的命名按传动方式、连动形式、结构形式、衬里材料和类型命名。
但下列内容在命名中均省略：（1）连接形式中：“法兰”（2）结构形式中：A：阀杆的“明杆”、“弹性”、“刚性”和“单闸板”B：截止阀和节流阀的“直通式”C：球阀的“浮动”和“直通式”D：蝶阀的“垂直板式”E：隔膜阀的“屋脊式”F：旋塞阀的“填料”和“直通式”G：止回阀的“直通式”和“单瓣式”H：安全阀的“不封闭”（3）阀座密封面材料中的材料名称。
阀门命名标准和规则
类型安全阀蝶阀隔膜阀⽌回阀底阀截⽌阀节流阀排污阀球阀疏⽔阀柱塞阀旋塞阀减压阀闸阀代号A D G HJ L P Q S U X YZ传动⽅式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮⽓动液动⽓-液动电动⼿柄⼿轮代号0123456789⽆代号阀门命名标准和规则 阀门命名标准就是根据阀门的类型、驱动⽅式、连接形式、结构特点、公称压⼒、密封⾯材料、阀体材料等要素不同⽽进命名。
阀门型号的标准化为阀门的设计、选⽤、经销提供了必要条件。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统⼀标准，但逐渐不能适应阀门⼯业发展的需要。
因此，阀门制造⼚⼀般采⽤统⼀的编号⽅法，使⽤统⼀的阀门命名标准;不能采⽤统⼀阀门命名标准的，各⽣产⼚可按⾃⼰的情况制订出编号⽅法。
阀门命名标准主要根据类型型号、驱动⽅式代号、连接形式代号、结构形式代号、密封⾯材料或衬⾥材料代号、压⼒代号或⼯作温度下的⼯作压⼒代号、阀体材料代号七个要素⽅⾯的代号进⾏说明并依次组合成为阀门的名称。
详细如下图： 1单元：阀门类型代号当阀门还具有其他功能作⽤或带有其他特异结构时，在阀门类型代号前再加注⼀个汉语拼⾳字母，按下表的规定。
第⼆功能作⽤名称代号第⼆功能作⽤名称代号保温型B 排渣型P 低温型Da 快速型Q 防⽕型F （阀杆密封）波纹管型W 缓闭型H——a 低温型指允许使⽤温度低于-46℃以下的阀门。
2单元：传动⽅式连接⽅式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号12346789 安全阀、减压阀、疏⽔阀、⼿轮直接连接阀杆操作结构形式的阀门，本代号省略，不表⽰； 对于⽓动或液动机构操作的阀门：常开式⽤6K 、7K 表⽰；常闭式⽤6B 、7B 表⽰；防爆电动装置的阀门⽤9B 表⽰。
3单元：连接型式 四单元：结构型式 阀门结构形式⽤阿拉伯数字表⽰，按下表规定。
闸阀结构形式代号结构形式代号阀杆升降式（明杆）楔式闸板弹 性 闸 板0刚性闸板单 闸 板1双 闸 板2平⾏式闸板单 闸 板3双 闸 板4阀杆⾮升降式（暗杆）楔式闸板单 闸 板5双 闸 板6平⾏式闸板单 闸 板7双 闸 板8 截⽌阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣⾮平衡式直通流道1阀瓣平衡式直通流道6Z 形流道2⾓式流道7三通流道3——⾓式流道4——直流流道5——球阀结构形式代号结构形式代号结构形式代号直通流道1直通流道7Y 形三通流道2四通流道6浮动球L形三通流道4固定球T形三通流道8 T形三通流道5L形三通流道9——半球直通0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏⼼0⾮密封型单偏⼼5中⼼垂直板1中⼼垂直板6双偏⼼2双偏⼼7三偏⼼3三偏⼼8连杆机构4连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道1直通流道6直流流道5Y形⾓式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道3油密封直通流道7 T形三通流道4T形三通流道8四通流道5——⽌回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道1旋启式阀瓣单瓣结构4⽴式结构2多瓣结构5⾓式流道3双瓣结构6———蝶形⽌回式7安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热⽚全启式弹簧载荷弹簧不封闭且带扳⼿结构微启式、双联阀3微启式1微启式7全启式2全启式8带扳⼿全启式4——杠杆式单杠杆2带控制机构全启式6双杠杆4脉冲式9减压阀结构形式代号结构形式代号结构形式代号薄膜式1波纹管式4弹簧薄膜式2杠杆式5活塞式3——蒸汽疏⽔阀结构形式代号结构形式代号结构形式代号浮球式1蒸汽压⼒式或膜盒式6浮桶式3双⾦属⽚式7液体或固体膨胀式4脉冲式8钟形浮⼦式5圆盘热动⼒式9排污阀结构形式代号结构形式代号结构形式代号液⾯连接排放截⽌型直通式1液底间断排放截⽌型直流式5截⽌型⾓式2截⽌型直通式6——截⽌型⾓式7——浮动闸板型直通式8 五单元：密封副材料材料锡基轴承合⾦巴⽒合⾦搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合⾦尼龙塑料渗硼钢衬铅Mo2Ti不锈钢塑料铜合⾦橡胶硬质合⾦阀体直接加⼯代号B C D E F G H J M N P Q R S T X Y W 当密封副的密封⾯材料不同时，以硬度低的材料代号表⽰。
阀门分类及编号原则讲解
阀门的分类阀门类型的含义一、阀门型号的表示方法：阀门型号主要依据JB4018－85《电站阀门型号编制方法》编写。
阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等，表示方法如下：□□□□□－□□阀体材料代号标称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示，表1－1－1给出阀门类型代号规定。
2、传动方式代号传动方式代号用阿拉伯数字表示，表1－1－2给出传动方式代号规定。
表1－1－1 阀门类型代号注：1 在阀门类型字母前加“D ”的表示低温阀门（即适用温度低于－40℃），加“B ”的表示保温（带加热套）阀门，加“W ”的表示带波纹管密封的阀门； 2 在电动闸阀的型号前加“B ”，表示阀门的驱动装置为防爆型电动装置； 3 在地下水用闸阀的型号前加“S ”，表示竖式安装，加“W ” 表示卧式安装； 4 闸阀型号前加“P ”，表示用于排渣系统的闸阀，即排渣阀，加“X ”或“K ”表示排渣用泥浆阀；5 蝶阀型号前加“D1”、“D2”表示短系列，加“Q ”表示球蝶阀，加“S ”表示用于地下管网的蝶阀。
表1－1－2 传动方式代号注：1 手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号；2 对于气动或液动：常开式用6K 、7K 表示，常闭式用6B 、7B 表示，气动带手动用6S 表示；3 防爆电动装置用9B 表示，户外耐热用9R 表示；4 代号2及代号8表示在阀门启闭时，需由两种动力源同时对阀门进行动作。
3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示，表1－1－3连接形式代号规定。
表1－1－3 连接形式代号 注：焊接包括对焊和承插焊。
4、阀门的结构形式代号阀门的结构形式代号用阿拉伯数字表示，表1－1－4～表1－1－16阀门结构形式规定。
表1－1－4 闸阀结构形式代号表1－1－5 截止阀、节流阀结构形式代号表1－1－6 球阀结构形式代号表1－1－7 蝶阀结构形式代号表1－1－8 隔膜式结构形式代号表1－1－9 旋塞式结构形式代号表1－1－10 止回阀结构形式代号表1－1－11 安全阀结构形式代号注：杠杆式安全阀也可在类型代号前加“G”表示，单杠杆代号为“2”，双杠杆代号为“4”。
