风机盘管型号选型
风机盘管国标型号选型表
40
50
30×2
40×2
50×2
60×2
噪音
dB（A）
12Pa
高
≦37
≦39
≦41
≦43
≦45
≦46
≦48
≦50
≦52
30Pa
中
≦40
≦42
≦44
≦46
≦47
≦48
பைடு நூலகம்≦50
≦52
≦54
50Pa
低
≦42
≦44
≦46
≦47
≦49
≦50
≦52
≦54
≦56
换热器
纯紫铜管发卡式U型弯管、开窗式铝翅片
三排供水量kg/h
324
482
655
814
936
1278
1602
1915
2178
水阻力kpa
30
30
30
30
40
40
40
40
50
工作压力
1.6MPa
配管尺寸
进水管
3/4"内螺纹
出水管
3/4"内螺纹
冷凝水管
3/4"内螺纹
注：表中数据为《风机盘管机组》（GB/T 19232-2003）国家标准规定的试验工况下的测定值：
供冷工况参数：进风干球温度DB=27℃，湿球温度WB=19.5℃；
18900
中
2350
3520
4530
6040
6850
9260
11740
14140
16360
低
1620
2470
3130
4170
日立风机盘管型号及参数表
日立风机盘管型号及参数表1. 引言日立是一家全球知名的电子和工程公司，在空调领域有着丰富的经验和技术。
本文将介绍日立风机盘管的型号及参数表，包括不同型号的特点、技术参数以及适用场景等信息。
2. 型号及特点2.1 型号A1•制冷量：10000 BTU/h•制热量：12000 BTU/h•风量：500 m³/h•噪音：50 dB•特点：–高效制冷和制热功能，适用于小型办公室或家庭使用。
–独特的静音设计，保证室内安静舒适。
–智能温度控制系统，可根据环境温度自动调整运行模式。
2.2 型号B1•制冷量：20000 BTU/h•制热量：22000 BTU/h•风量：800 m³/h•噪音：55 dB•特点：–强大的制冷和制热能力，适用于中型办公室、商场等场所。
–多种运行模式可选，满足不同需求。
–可远程控制，方便管理和操作。
2.3 型号C1•制冷量：30000 BTU/h•制热量：35000 BTU/h•风量：1200 m³/h•噪音：60 dB•特点：–强大的制冷和制热能力，适用于大型办公楼、会议厅等场所。
–自动清洁功能，有效减少维护成本。
–高效节能设计，降低运行成本。
3. 技术参数型号制冷量 (BTU/h) 制热量 (BTU/h) 风量 (m³/h) 噪音 (dB)A1 10000 12000 500 50B1 20000 22000 800 55C1 30000 35000 1200 604. 使用场景根据不同的型号和特点，日立风机盘管适用于各种不同的场景：•型号A1适用于小型办公室或家庭使用。
其高效制冷和制热功能可以满足日常的温度需求，静音设计确保室内安静舒适。
•型号B1适用于中型办公室、商场等场所。
其强大的制冷和制热能力能够应对更大的空间需求，多种运行模式可选，方便灵活使用。
•型号C1适用于大型办公楼、会议厅等场所。
其强大的制冷和制热能力可以满足更大空间的需求，自动清洁功能减少了维护成本，高效节能设计降低了运行成本。
风机盘管选型原则
风机盘管选型原则1. 引言风机盘管是一种常见的中央空调系统中的组件，主要负责空气循环和调节室内温度。
在选择风机盘管时，需要考虑多个因素，包括制冷/制热能力、空气流量、噪音水平等。
本文将介绍风机盘管的选型原则，帮助读者了解如何选择适合的风机盘管。
2. 制冷/制热能力制冷/制热能力是选择风机盘管时最重要的考虑因素之一。
它直接影响到盘管的冷却或加热效果。
通常，制冷/制热能力通过单位时间内传热或制冷能力来衡量，单位为千瓦（KW）。
在选择风机盘管时，需要根据所需的制冷/制热能力来确定适当的型号。
3. 空气流量空气流量是指单位时间内通过风机盘管的空气量，通常以立方米/小时（m³/h）来衡量。
选择适当的空气流量是确保空气循环良好和室内均匀供暖的关键。
低空气流量可能导致室内温度不均匀，而高空气流量则可能导致能耗过高。
因此，在选型时需要根据房间的大小和所需的空气流动量考虑适当的风机盘管型号。
4. 噪音水平噪音水平是选择风机盘管时需考虑的重要因素之一。
盘管的噪音主要来自于风机和制冷系统的运行。
过高的噪音可能对居住者的生活和休息造成干扰。
因此，在选择盘管时应注意其噪音水平。
通常，制造商会提供噪音等级指标，如分贝（dB）。
建议选择噪音水平较低的风机盘管，以提供更舒适的室内环境。
5. 能效比能效比是一个衡量设备能效的指标，通常用制冷/制热能力和耗电量之比来表示。
能效比越高，设备的能效就越好。
在选择盘管时，可以参考其能效比来评估其能源消耗情况。
此外，一些盘管可能具有额外的能效改进功能，如能耗监测和自动调节等。
这些功能可以帮助用户更好地管理能源消耗和降低运营成本。
6. 适用场景不同的风机盘管适用于不同的场景。
例如，一些盘管适合于办公室或商业建筑，而其他盘管则更适合于住宅使用。
在选择盘管时，需要考虑场景的具体要求，包括空调需求，空间限制和使用环境等。
因此，在选型前，建议与专业人员协商，以确保选择的盘管完全符合特定场景的需求。
风机盘管选型及应用手册
风机盘管选型及应用手册风机盘管作为中央空调系统的末端设备，在众多的公共场所采用，主要有如下优点：自成单元，调节灵活。
风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用用户的需求。
可广泛应用半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处。
根据国标GB/T19232《风机盘管机组》机组命名表示方法如下：可选配件：电动二通阀二通阀电动阀是中央空调系统配套产品，由驱动器与阀体两部分组成，电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，以实现温度的自动调节。
电动三通阀电动三通阀适用于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
它通过改变水流量来调节、控制室内温度，是一种经济节能产品。
Y形过滤器Y形过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。
球阀球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。
球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
系统原理图：卧式暗装风机盘管机组，它是由小型通风机、电动机和盘管（空气换热器）等组成的空调末端装置之一。
盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却去湿或加热来调节室内的空气参数。
机组内部的电机多为单向电容调速电机，可以通过调节电机输入电压使风量分为高、中、低三档，因而可以相应地调节机组的供冷（热）量。
机组结构：机组选型：选型注意事项：a、风机盘管国家标准的要求：风机盘管机组标准中规定了风机盘管的各项性能指标，现将部分内容摘录如下。
风机盘管机组标准主要性能指标：b、风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。

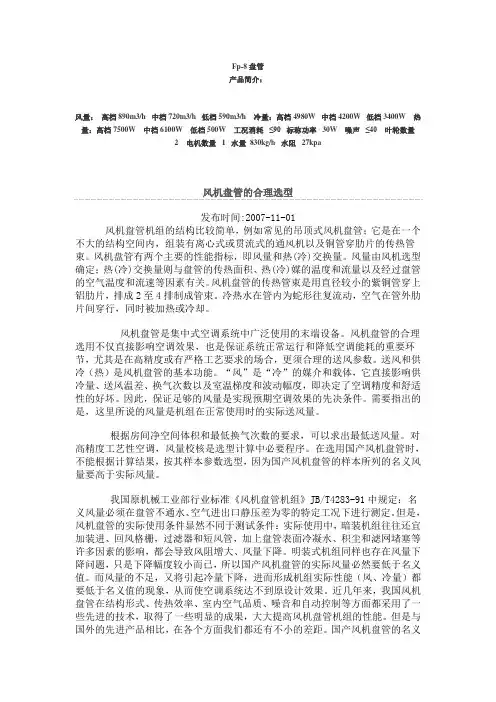

风机盘管的合理选型
Fp-8盘管产品简介：风量：高档890m3/h 中档720m3/h 低档590m3/h 冷量：高档4980W 中档4200W 低档3400W 热量：高档7500W 中档6100W 低档500W 工况消耗≤90标称功率30W 噪声≤40叶轮数量2 电机数量 1 水量830kg/h 水阻27kpa风机盘管的合理选型发布时间:2007-11-01风机盘管机组的结构比较简单，例如常见的吊顶式风机盘管；它是在一个不大的结构空间内，组装有离心式或贯流式的通风机以及铜管穿肋片的传热管束。
风机盘管有两个主要的性能指标，即风量和热(冷)交换量。
风量由风机选型确定；热(冷)交换量则与盘管的传热面积、热(冷)媒的温度和流量以及经过盘管的空气温度和流速等因素有关。
风机盘管的传热管束是用直径较小的紫铜管穿上铝肋片，排成2至4排制成管束。
冷热水在管内为蛇形往复流动，空气在管外肋片间穿行，同时被加热或冷却。
风机盘管是集中式空调系统中广泛使用的末端设备。
风机盘管的合理选用不仅直接影响空调效果，也是保证系统正常运行和降低空调能耗的重要环节，尤其是在高精度或有严格工艺要求的场合，更须合理的送风参数。
送风和供冷（热）是风机盘管的基本功能。
“风”是“冷”的媒介和载体，它直接影响供冷量、送风温差、换气次数以及室温梯度和波动幅度，即决定了空调精度和舒适性的好坏。
因此，保证足够的风量是实现预期空调效果的先决条件。
需要指出的是，这里所说的风量是机组在正常使用时的实际送风量。
根据房间净空间体积和最低换气次数的要求，可以求出最低送风量。
对高精度工艺性空调，风量校核是选型计算中必要程序。
在选用国产风机盘管时，不能根据计算结果，按其样本参数选型，因为国产风机盘管的样本所列的名义风量要高于实际风量。
我国原机械工业部行业标准《风机盘管机组》JB/T4283-91中规定：名义风量必须在盘管不通水、空气进出口静压差为零的特定工况下进行测定。
但是，风机盘管的实际使用条件显然不同于测试条件：实际使用中，暗装机组往往还宜加装进、回风格栅，过滤器和短风管，加上盘管表面冷凝水、积尘和滤网堵塞等许多因素的影响，都会导致风阻增大、风量下降。
风机盘管的铜管型号和规格
风机盘管的铜管型号和规格全文共四篇示例，供读者参考第一篇示例：风机盘管是一种常见的空调系统组件，用于将冷热气体传递到室内或室外。
其中的铜管是起到连接和导热的关键部件，不同的铜管型号和规格会对盘管的性能和使用寿命产生影响。
本文将介绍一些常见的风机盘管铜管型号和规格，帮助您在选择和使用风机盘管时更加了解。
1. 直径：风机盘管的铜管直径通常有6mm、8mm、10mm、12mm、16mm等不同规格，直径越大则可以承载更大的压力和流量，一般而言直径大于10mm的铜管适用于中大型空调系统。
2. 壁厚：铜管的壁厚在选择时需要根据系统的压力和温度来确定，一般而言壁厚越厚则可以承受更大的压力和温度，避免管道破裂或漏水。
3. 长度：风机盘管铜管的长度通常有6米、3米、2米等不同规格，根据安装空间和使用需求来选择合适的长度，避免浪费或者不足。
4. 强度：风机盘管铜管的强度主要指其抗压能力和耐腐蚀能力，一般而言高强度和耐腐蚀的铜管可以延长盘管的使用寿命，减少维护和更换的频率。
5. 焊接：在安装和连接铜管时需要进行焊接处理，一般而言常用的焊接方法有气焊、电焊、激光焊等，选择合适的焊接方法可以确保连接牢固和密封性好。
6. 表面处理：铜管的表面处理一般有镀锌、喷漆、喷涂等不同方法，可以提高铜管的耐腐蚀能力和美观度，同时也可以减少维护和清洁的频率。
7. 其他：在选择风机盘管铜管时还需要考虑系统的环境条件、使用要求、预算和品牌信誉等因素，选择适合自己的铜管型号和规格可以提高系统的稳定性和效率。
风机盘管铜管的型号和规格对系统的性能和使用寿命有着直接影响，选择合适的铜管可以提高系统的效率和稳定性，延长盘管的使用寿命，减少维护和更换的频率。
希望本文可以帮助您更加了解风机盘管铜管的选择和使用，确保系统的正常运行和性能表现。
第二篇示例：风机盘管是一种常见的暖通设备，通常由铜管和铝片组成。
铜管是风机盘管中至关重要的组成部分之一，其型号和规格不仅影响到风机盘管的性能和耐用性，也关系到整个暖通系统的正常运行。
风机盘管的铜管型号和规格
风机盘管的铜管型号和规格
风机盘管是一种常见的空调设备，用于室内空气循环和温度调节。
其中，铜管是风机盘管的重要组成部分，它在空调系统中起到导热和制冷的作用。
下面将介绍几种常见的风机盘管铜管型号和规格。
1. 直径为6mm的无缝铜管：这种铜管适用于小型风机盘管，直径较小，可以提供较高的传热效率。
它通常用于小型的家用空调系统或商业空调系统中。
2. 直径为9.52mm的无缝铜管：这种铜管是一种常见的标准规格，适用于中型风机盘管。
它具有较大的内径，可以提供更大的冷媒流量，从而增加空调系统的制冷效果。
3. 直径为12.7mm的无缝铜管：这种铜管适用于大型风机盘管，内径较大，可以提供更大的冷媒流量和传热面积。
它通常用于商业空调系统或工业空调系统中，可以更好地满足大空间的冷却需求。
除了以上几种常见的铜管规格外，还有一些特殊规格的铜管可根据具体需求定制。
例如，壁厚不同的铜管可以在一定程度上调节传热效果；弯曲度不同的铜管可以适应不同形状的风机盘管结构。
总的来说，风机盘管的铜管型号和规格应根据具体的空调系统需求进行选择。
合适的铜管规格可以提高空调系统的制冷效果和能效比，确保室内空气的舒适度和温度稳定性。
在选择铜管时，还应考虑到材料的耐腐蚀性和可靠性，以确保风机盘管的长期稳定运行。
风机盘管国标对照表
风机盘管国标对照表风机盘管国标对照表如下：1.国标型号FP-34，对应国际型号FC-200，风量340 m³/h，高冷量1900W，高热量2700W。
2.国标型号FP-51，对应国际型号FC-300，风量510 m³/h，中冷量2800W，中热量4050W。
3.国标型号FP-68，对应国际型号FC-400，风量680 m³/h，中风量383m³/h，中冷量3800W，中热量5400W。
4.国标型号FP-85，对应国际型号FC-500，风量850 m³/h，中风量510m³/h，高冷量4700W，高热量6750W。
5.国标型号FP-102，对应国际型号FC-600，风量1020m³/h，高风量638m³/h，高冷量5500W，高热量8250W。
6.国标型号FP-136，对应国际型号FC-800，风量1360m³/h，中风量765m³/h，中冷量7000W，中热量11000W。
7.国标型号FP-170，对应国际型号FC-1000，风量1700m³/h，中风量1020m³/h，高冷量9250W，高热量14250W。
8.国标型号FP-204，对应国际型号FC-1200，风量2040m³/h，高风量1275m³/h，高冷量11750W，高热量18750W。
9.国标型号FP-238，对应国际型号FC-1400，风量2380m³/h，高风量1530m³/h，高冷量13750W，高热量22550W。
以上信息仅供参考，具体参数可能因品牌和型号不同而有所差异。
如需了解更准确的信息，可以查阅风机盘管产品的说明书或联系厂家。
[风机盘管的选型与安装施工]风机盘管型号
![[风机盘管的选型与安装施工]风机盘管型号](https://img.taocdn.com/s3/m/669da3cf55270722182ef774.png)
[风机盘管的选型与安装施工]风机盘管型号卧式暗装风机盘管机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。
对于双管制水系统（适用于只按季节或只按空调区域供热或进行或供冷转换的空调系统）的风机盘管机组，只配置一组盘管，冬夏供热/ 供冷兼用机型。
对于四课税水系统（适用于供热/ 供冷频繁转换的空调系统内) 的风机盘管机组，应配置加热和冷却两组盘管的组合式机型。
选用要点1.机组选用风量主要李树荣额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。
2.风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。
3.选用机组规格应由房间贫、热负荷以及空气的热湿比等风险因素确定：1) 当新风与房间空气参数等焓时，风机盘管仅负担围护结构和房间内部产生的冷、热负荷；2) 当新风焓值大于或小于值为房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间温热负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；4) 当房间显热负荷占有较大比重时，应通过显热平衡算出，校核风机盘管机组的风量。
4. 机组在高档转速下的基本规格应符合国标规定。
额定风量(m3/h)额定供冷量(kW)额定供热量(kW) FP-343401.802.70FP-515102.704.05FP-686803.605.40FP-858504.506.75FP-1025.408.10FP-13613607.2010.80FP-17017009.0013.50FP-204204010.8016.20FP-238238012.6018.905.在选用机组时，应需要考虑实际性能与额定值的偏差，并注意以下特点：1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍；3) 额定值各项参数均为风机在高档转速下才的值，设计时一般宜按产品样本的中档风速下的数值选用。
日立风机盘管型号及参数表
日立风机盘管型号及参数表1. 简介日立风机盘管是一种高效、节能的空调设备，广泛应用于商业建筑、办公楼、酒店等场所。
它通过将冷热水循环流经盘管，实现空气的制冷或加热，从而调节室内温度。
本文将介绍几种常见的日立风机盘管型号及其参数。
2. 型号及参数2.1 日立风机盘管型号 A-1000•制冷量：10,000 BTU/h•制热量：12,000 BTU/h•风量：500 m³/h•噪音：40 dB(A)•功率：800 W•外形尺寸：800 mm × 400 mm × 200 mm•净重：20 kg•适用面积：30~40 平方米2.2 日立风机盘管型号 B-2000•制冷量：20,000 BTU/h•制热量：25,000 BTU/h•风量：1000 m³/h•噪音：45 dB(A)•功率：1500 W•外形尺寸：1000 mm × 500 mm × 250 mm•净重：30 kg•适用面积：40~60 平方米2.3 日立风机盘管型号 C-3000•制冷量：30,000 BTU/h•制热量：35,000 BTU/h•风量：1500 m³/h•噪音：50 dB(A)•功率：2000 W•外形尺寸：1200 mm × 600 mm × 300 mm•净重：40 kg•适用面积：60~80 平方米2.4 日立风机盘管型号 D-4000•制冷量：40,000 BTU/h•制热量：45,000 BTU/h•风量：2000 m³/h•噪音：55 dB(A)•功率：2500 W•外形尺寸：1400 mm × 700 mm × 350 mm•净重：50 kg•适用面积：80~100 平方米3. 特点与优势3.1 高效节能日立风机盘管采用先进的压缩机和换热器技术，具有高效制冷和加热能力。
通过智能控制系统，可以根据室内温度实时调整运行状态，以达到节能的目的。
风机盘管选型与安装注意事项
一、风机盘管如何选型风机盘管有两个主要参数：制冷（热）量和送风量，因此选择的方法有两种：一、根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。
利用循环风量对应风机盘管高、中速风量，即可确定风机盘管型号。
二、根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值，利用房间冷负荷对应风机盘管的制冷量即可确定风机盘管型号。
二、风机盘管的选型注意事项1、冷量冷量不足是目前用户投诉最多的一个问题。
造成这种问题的原因主要是很多企业没有自己的测试手段，样本上的参数也是从其它厂家抄袭,自己生产的盘管热工性能又较差（主要是由翅片形式、胀管质量、生产工艺等造成）。
因此建议在进行项目考察时应注意该厂家的测试设施与手段，很难想象一个没有自己测试装置的厂家能产生出好产品来。
2、风量如何考虑盘管的风量是一个问题。
国内市场上多数厂家的盘管都只有一种三排管，也有厂家提供二排管的盘管。
实际上，对于大多数民用建筑空调系统而言选择二排管的盘管更为有利（对高湿度场合例外）。
这是因为二排管的产品在同样冷量下风量较大，这将增大空调房间的换气次数,有利于提高空调精度及舒适性。
同样冷量下，采用小温差、大风量送风，会取得比大温差、小风量送风更佳的空调效果。
3、外余压目前国家标准规定风机盘管的风量、冷量及噪声等参数的测试均是在机外静压为O的条件下进行。
而实际使用中盘管出风口前往往要接一小段风管及出风百叶，有的工程中还设有回风箱，因此在实际使用中会发现盘管的实际风量要小于其名义风量，这样的后果就是房间风量减小，送风温差增大，空调的舒适性下降。
有的设计人员为避免这种情况就在选型时按盘管的中档风量选取，以避免风量不足，但却增大工程的初投资。
因而建议在国内测试标准尚未改变的情况下，盘管选型时应该优先选择有余压（一般应为10-15Pa）的机组。
4、噪音这是目前国内产品与国外产品差距较大的一个地方，也是目前盘管因质量问题而被投诉的一个要点。
风机盘管-选型计算
精心整理风机盘管在特殊工况下的选型计算随着我国经济的迅速发展，人们的生活水平不断提高，对工作和生活环境的要求也不断提高，由此带动了空调行业的蓬勃发展。
中央空调以其特有的优点，在宾馆、办公楼、高级住宅、百货商场等等场所得到了广泛的应用，趋向于夏季室温低于27℃，向更舒适的方向发展，如相当多的场所要求达到22℃左右的温度。
这就要求设计和生产部门能给用户设计、提供符合不同品味用户要求的，湿球19．5 C般只到减小，盘管之比即：??????????例：已知某房间采用风机盘管加独立新风系统处理到室内焓值，不承担室内冷湿负荷，干球27℃，相对湿度509/6，，的四排管新风机在7_C入口水温，高档风量时，其出口焓值为54kJ/kg，故选用四排管式新风机能满足要求。
由于室内湿球温度相同，故可以直接从样本中选型号，现选用该公司?????22．C，45kJ/kg????????故全冷量有7的余量，显冷量有12的余量，可认为满足要求。
如果选型时发现选用型号全冷量、显冷量与要求略有偏差，而套用相邻型号偏差更大时，可以通过改变冷冻水流量和水温来实现。
现在，我们来讨论利用效率法进行柜式空调箱的选型、核算，由于柜式空调箱使用工况变化比较大，如在有的空调工程中直接把新风接入空调箱的回风静压箱内，那么新、回风比例就影响了空调箱的工况。
又如有时通过改变冷冻水流量来调节空调箱制冷量等等。
为了方便设计选型，以该公司空调箱国家检验测试数据为依据，利用传热学原理推导出以下全冷量焓效率、显冷量效率公式。
????????以上公式为实验公式，且仅适用于该公司产品及与该公司产品结构参数相同的产品，主要影响参数为表冷器片距、片型、设计迎面风速、迎风面积、冷冻水流程，另外以上公式适用于回风相对湿度36～70，冷冻水入口温度为5～10C工况，冷冻水温升4～6C。
偏离此条件误差将加大。
利用这些公式，我们就可以在不同工况下求得柜式空调器的实际运行全冷量和显冷量，以达到控制室内干、湿球温度的目的。
风机盘管选型，看这篇就够了
风机盘管选型，看这篇就够了一、风机盘管介绍风机盘管是空气源热泵理想的末端产品，由热交换器，水管，过滤器，风扇，接水盘，排气阀，支架等组成。
风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热作用，能够迅速加热房间的空气。
风机盘管是热泵系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
通常，新风通过新风机组处理后送入室内，以满足房间新风量的需要。
二、空调系统分类（一）根据介质的形式分类1、氟系统2、水系统3、风系统4、气—水系统5、各系统之间的对比（二）根据送风温度分类1、水1）低温2）常温3）高温2、风1）低温2）常温（三）按照空气处理设备的位置分类1、集中系统2、半集中系统3、分散系统4、各系统之间的对比（四）按照集中处理空气的来源分类1、封闭系统2、直流系统3、混合系统4、各系统之间的对比（五）根据风速分类1、低速2、高速（六）根据设备安装形式分类1、明装2、暗装三、风机盘管选型（一）风机盘管的分类：风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式暗装(不带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。
风机盘管的形式有立式和卧式两种；安装形式为明装和暗装两种；按其出风方式可分为顶出风、斜出风和前出风三种；按其进水方式可分为左进水、右进水和后进水三种。
立式和卧式之分主要是对暗装风机而言．目的我国生产的明装风机盘管一般都是立式的。
它主要安装在窗台下，使用比较普遍。
卧式暗装风机盘管是将立式暗装卧放，在结构上与立式有较多差异。
卧式暗装风机盘管通常吊装在房间天棚上，冷风自上而下，回风口设在天棚另一端。
立式明装风机盘管明装和暗装是按风机盘管结构型式来分的。
明装是将风机盘管放在室内可见部位，暗装是将风机盘管放在室内不可见部位，一般放在窗台下、大棚上或夹墙里。
风机盘管选型设计计算公式
风机盘管选型设计计算公式一、引言。
风机盘管是一种集中供暖和空调系统中常用的设备，其作用是通过风机将空气吹入盘管中进行加热或降温，然后再通过管道将加热或降温后的空气输送到室内各个区域。
在设计风机盘管系统时，需要进行选型计算，以确保系统能够满足室内空调需求，同时也要考虑能耗和成本等因素。
本文将介绍风机盘管选型设计计算公式，以帮助工程师们更好地设计和选择风机盘管系统。
二、风机盘管选型设计计算公式。
1. 风机盘管热量计算公式。
在设计风机盘管系统时，首先需要计算系统的热量负荷，以确定所需的风机盘管的尺寸和能力。
热量计算公式如下：Q = V ×ρ× Cp ×ΔT。
其中，Q为热量负荷（W），V为空气流量（m³/s），ρ为空气密度（kg/m ³），Cp为空气比热（J/kg·K），ΔT为温度差（K）。
2. 风机盘管风量计算公式。
在确定了热量负荷后，需要计算所需的风量，以确定风机盘管的风机尺寸和能力。
风量计算公式如下：V = Q / (ρ× Cp ×ΔT)。
其中，V为空气流量（m³/s），Q为热量负荷（W），ρ为空气密度（kg/m ³），Cp为空气比热（J/kg·K），ΔT为温度差（K）。
3. 风机盘管压力损失计算公式。
在确定了风量后，需要计算系统的压力损失，以确定所需的风机盘管的风机尺寸和能力。
压力损失计算公式如下：ΔP = (f × L/D + ξ) × (ρ× V²) / 2。
其中，ΔP为压力损失（Pa），f为摩擦阻力系数，L为管道长度（m），D为管道直径（m），ξ为局部阻力系数，ρ为空气密度（kg/m³），V为空气流速（m/s）。
4. 风机盘管功率计算公式。
最后，需要计算所需的风机功率，以确定风机盘管的能力和能耗。
功率计算公式如下：P = (ΔP × V) / η。
日立风机盘管型号及参数表
日立风机盘管型号及参数表引言日立风机盘管是空调系统中的重要组成部分，其型号及参数表对于正确选择和配置空调设备至关重要。
本文将深入介绍日立风机盘管的各种型号以及详细参数，为用户提供全面的信息支持。
1. 型号分类及特点1.1 型号概述日立风机盘管系列涵盖了多种型号，包括但不限于中央空调用盘管、分体空调用盘管等。
每个型号都有其独特的特点，用户在选择时需要根据具体需求进行合理搭配。
1.2 不同型号的适用场景不同型号的日立风机盘管适用于不同的场景，例如高层写字楼、商场、酒店等。
用户需要根据具体使用环境和空调系统的要求选择适用的型号，以达到最佳的制冷、供暖效果。
2. 主要性能参数说明2.1 制冷性能参数日立风机盘管的制冷性能参数包括制冷量、制冷效能系数等。
用户在了解这些参数的基础上，可以更好地评估盘管的制冷能力，确保其能够满足系统的需求。
2.2 供暖性能参数供暖性能是在寒冷季节中尤为重要的参数。
用户需要关注日立风机盘管的供暖功率、制热效果等性能参数，以确保系统在冷暖转换时能够迅速、稳定地完成。
2.3 风机性能参数风机性能直接关系到空气流通效果，影响整个空调系统的工作。
风机性能参数包括风量、静压等，用户需要选择适用的参数以获得良好的通风效果。
3. 使用注意事项3.1 安装要求不同型号的日立风机盘管在安装时可能有一些特殊的要求，如安装空间、支撑结构等。
用户在安装前需要仔细阅读安装手册，确保安装过程符合要求，以免影响设备的正常运行。
3.2 维护保养定期的维护保养对于延长日立风机盘管的使用寿命至关重要。
用户需要按照维护手册中的要求进行定期检查、清洁和润滑，确保设备长时间稳定运行。
3.3 常见故障及排除方法在使用过程中，可能会遇到一些常见的故障。
用户需要了解日立风机盘管的常见故障及排除方法，以提高故障处理的效率，减少停机时间。
总结1. 选择合适型号是关键用户在选择日立风机盘管时，要充分了解各个型号的特点，并根据具体需求进行合理选择，以保证系统运行的高效稳定。
风机盘管选型原则
风机盘管选型原则1. 简介风机盘管是一种常见的供暖、通风和空调系统中的重要设备，用于将冷热空气通过风扇循环到室内空间。
在选择风机盘管时，有一些重要的原则需要考虑，以确保正确的选型和高效的运行。
2. 选型原则2.1 整体设计和安装条件在选型过程中，需要考虑整体设计和安装条件。
这包括风机盘管的尺寸、重量、布置和连接方式等。
确保选型符合建筑物或空间的要求，并能够方便安装和维修。
2.2 风量和静压风量是指风机盘管每单位时间内供应的空气体积。
静压是指风机盘管对空气流动施加的压力。
正确选择风量和静压对于确保室内空气的流动和舒适至关重要。
根据空间大小、热负荷和通风要求等因素，选择适当的风量和静压。
2.3 能效能效是评估风机盘管性能的重要指标之一。
在选择风机盘管时，需要关注其能效等级。
通常，能效等级越高，能源消耗越低，运行成本越少。
确保选择具有较高能效等级的风机盘管可以减少能源浪费并节约运行成本。
2.4 噪音级别噪音级别是指风机盘管在运行时产生的噪音水平。
在选择风机盘管时，需要考虑其噪音级别是否符合室内环境的要求。
特别是在需要安装在噪音敏感的区域时，如办公室、酒店客房等。
选择噪音较低的风机盘管可以提供更舒适的室内环境。
2.5 维护和保养在选型过程中，需要考虑风机盘管的维护和保养要求。
这包括易于清洁、易于维修和易于更换零部件等因素。
确保选择的风机盘管能够提供方便快捷的维护和保养，减少运营中的停机时间和维修成本。
3. 选型方法3.1 确定需求首先，需要明确风机盘管的使用环境和要求。
这包括室内空间的大小、使用功能、通风要求等。
确切地了解需求可以帮助我们更准确地选择适合的风机盘管型号。
3.2 查找厂家技术资料通过查找厂家提供的技术资料，了解不同风机盘管型号的技术参数和性能特点。
这包括风量、静压、能效等级、噪音级别和维护要求等。
比较不同型号的技术参数，找到与需求相匹配的风机盘管型号。
3.3 考虑预算和总成本在选型过程中，还需要考虑预算和总成本。
风机盘管型号选型及设计
风机盘管型号选型及设计风机盘管机组作为半集中式空调系统的末端装置，其工程应用特别广泛。
从总体上看，目前国内的风机盘管在名义供冷量、噪音、电机输入功率等项指标上，已接近于或优于国外产品，而风量则普遍低于国外同型号产品。
但是，真正影响空调效果的，并不只是这些参数的肯定值大小，还取决于这些参数之间的配匹是否合理。
由于我国的行业标准？中，对供冷量、噪声、输入功率等都有严格规定，因而形成了国产风机盘管高冷、低噪、小风量的总体特点，而风量与冷量的搭配（焓差）则不合理，这给选型工作的合理性和经济性带来问题。
一、目前风机盘管选型中常见的问题（1）按冷负荷选型的弊端按空调房间的最大冷负荷选用风机盘管是空调系统设计中常见的做法，其目的是保证高峰负荷时的房间温度。
而实际上空调房间运行的绝大部分时间都不会处于高峰负荷，使供冷量过剩，而切换到中、低档运行以降低冷量输出，从而维持房间的热平衡。
可见机组实际输出冷量取决于空调负荷的变化，与机组的名义供冷量关系不大。
故供冷量只是实现空调的必要条件，但不能决议空调的使用效果。
评价空调效果好坏，一是房间平均温度与设定温度的接近程度；二是室温分布（梯度）和变化（波动）幅度。
送风温差越大，换气次数越少，室温梯度和波动幅度也越大，故送风温差和换气次数才是影响空调精度和舒适性的重要因素。
文献[2]中明确规定了不同精度空调房间的最大送风温差和最低换气次数。
空调精度越高，要求送风温差越小、换气次数越多。
可见按最大冷负荷选型，仅充足高峰负荷时的房间温度是不够的，还需充足适当的送风温差和换气次数，才能保证房间的舒适性要求。
（2）不能保证充足的送风量因送风温差、换气次数是决议空调精度和舒适性的重要因素，故保证充足的风量是实现预期空调效果的先决条件。
这里所说的风量是指机组使用时的实际送风量，而不是产品样本中的名义风量（GB／T192322023规定：名义风量须在盘管不通水、空气14—27℃，风机转速为高档，对低静压机组不带风口和过滤器等出口静压为12Pa测得的风量值）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
46(48
(30Pa)
08-2S(H) 1360 1030 690 7.11 5.44 12.22 0.35 0.35 17.9 16.8 140(154) 2
46(
10-2S(H) 1740 1310 870 8.57 6.73 15.12 0.42 0.42 21.7 18.6 154(178) 2
点图进入相册 立柱式水温空调柜机的型号规格：14LZ、16LZ、20LZ、25LZ、30LZ、35LZ、40LZ、45LZ
★风量 340-2380m3/h；★一般为三管制，可根据用户需要制造两管制和四管制；★构紧凑的薄型设计，厚度为 246mm； 超薄型厚度为 185mm。★无回风箱，可通过天花板开回风口，清洗维修方便；★冷凝水盘可根据要求加长，保证阀门在 水盘之内；冷凝水盘可根据要求采用不锈钢材料。
卧式安装风机盘管
机组型号
风量（M3/h) 高中低
供冷能力 供暖能
(kw) 力(kW)
全热量 显热量
水压降 水流量(L/S)
(kpa) 制冷 供暖 供冷 供暖
电机
噪声
输入功率
数量
(W)
(dB<A>)
02-2S(H)
360 270 180 1.78 1.28 3.06 0.09 0.09 8.2 7.5 35(40) 1
≤52 ≤54 ≤56
6
7.5
32
35.5
注：1、供应工况进风干球温度 270C，温球温度 19.50C，进水温度 70C，出水温度 120C 2、供应工况进风干球温度 210C，进水温度 600C 3、表中水流量、水阻力是指告诉风量下的参数 4、表中燥声值是指在消声室离机组出风口 1m 的位置测定的值 5、执行标准：GB/T19232-2003 约克空调参数
风量 m3/h
中
255 383 510 638 765 1020
低
170 255 340 425 510 680
高
1900 2800 3800 4700 5500 7000
制冷量 w
中
1620 2440 3290 4120 4850 6550
低
1310 2010 2650 3320 3900 5300
12.5 10.5 25.8 21.2 18.8 15.4 20.0 16.5 33.3 25.9 23.4 18.7 29.9 24.5 17.5 14.5 28.4 23.4 42.0 33.1
34(40) 1 39(58) 1 61(71) 1 75(83) 1 94(108) 1 121(129) 1 134(150) 2 152(171) 2 189(210) 2 226(252) 2
三排管标准 型(12Pa)高 静压型 (30Pa)
02-3S(H) 350 270 180 2.13 03-3S(H) 520 390 260 3.26 04-3S(H) 680 510 340 4.17 05-3S(H) 850 640 430 4.84 06-3S(H) 1020 770 510 5.81 07-3S(H) 1170 900 600 6.28 08-3S(H) 1360 1020 680 7.92 10-3S(H) 1710 1290 860 9.07 12-3S(H) 2040 1530 1020 11.12 14-3S(H) 2380 1790 1190 12.94
37(
03-2S(H) 520 410 270 2.74 1.95 4.82 0.13 0.13 16.6 14.0 40(59) 1
39(
04-2S(H) 690 520 350 3.72 2.80 6.20 0.18 0.18 23.2 20.6 62(74) 1
41(
二排管标准
05-2S(H) 870 660 440 4.01 3.19 7.03 0.20 0.20 11.0 9.1 76(88) 1
高
2700 4050 5400 6750 8100 10800
制热量 w
中
2350 3520 4530 6040 6850 9260
低
1620 2470 3130 4170 4740 6500
输入功率 W 38
50
60
75
86
125
低静压机组
电机功率 W 12
16
20
25
30 25+16
输入
50
60
1700 1275 850 9200 8190 6610 13500 11740 8180 172 30*2 220
40*2
246
50*2
4
1602 40
2
≤48 ≤50 ≤52
4.5 28.5
FP-204 FP-238
FC1200 FC1400
FP-20 FP-25
2040 2380
1530 1785
1.44 2.26 3.01 3.57 4.32 4.77 5.85 7.13 8.23 9.86
3.48 5.32 6.68 7.84 9.38 10.61 12.79 15.91 18.38 21.74
0.10 0.10 0.16 0.16 0.20 0.20 0.23 0.23 0.28 0.28 0.31 0.31 0.38 0.38 0.44 0.44 0.56 0.56 0.63 0.63
43(
型(12Pa)高
06-2S(H) 1030 780 520 4.80 3.81 8.56 0.24 0.24 15.6 12.5 97(111) 1
45(
静压型
07-2S(H) 1170 900 600 5.75 4.47 9.86 0.29 0.29 31.5 21.0 123(129) 1
换热器
供水量 Kg/h 324 482 655 814 936 1278
水阻力 KMa 30
30
30
30
40
40
电机
型式 滚球轴承单相电容式电机
台数
1
1
1
1
电源 AC220V/50Hz
低静压机组 ≤37 ≤39 ≤41 ≤43
1 ≤45
2 ≤46
噪声 dB(A) 高静压 30Pa ≤40 ≤42 ≤44 ≤46 ≤47 ≤48
高静压 50Pa ≤42 ≤44 ≤46 ≤47 ≤49 ≤50
进出水管 ZG3/4"内螺纹
冷凝水管 ZG3/4"外螺纹
电加热(可 电源
220V/380V
选) 电加热量 KW 1.5
2
2.4
3
3.3 3.6
净重 Kg 卧式暗装 16.5 17.5 18.5 20.5 21.5 24.5
FP-170 FC1000 FP-16
510 400 260 2800 2400 2000 4200 3600 3000 ≤39 ≤43
500
24
1 16
680 520 440 3500 3200 2500 5250 4200 3450 ≤40 ≤45
610
850 1020 1250 1360 1700 2040 680 850 940 1150 1400 1500 460 530 640 680 770 980 4500 5300 6600 7400 8500 10600 3450 4800 6100 6400 7500 8100 2800 4300 5200 5400 6300 6800 6750 7950 9900 11100 12750 15900 5170 7300 9400 10700 11500 14300 4200 6100 8100 8900 9500 11870 ≤45 ≤47 ≤46 ≤48 ≤50 ≤54 ≤49 ≤51 ≤50 ≤52 ≤54 ≤59
75
86 110 161
静压 功率 W
30Pa 电机
16
20
25
30
40 30+25
功率 W
高静压机组
输入
60
75
86
110 123
185
静压 功率 W
50Pa 电机
20
25
30
40
50 40+25
功率 W
风机
型式 前弯多翼离心式双吸叶轮
数量
1
1
2
2
2
3
型式 铜管串铝片，片距 2.2mm
工作压力
1.6MPa
项目
高 340
额定风量 m3/h
中
260
低 180
高 2000
冷 量W
中 1800
低 1400
高
3000
热 量W 中
2600
低
2000
标 准 型 噪 音 dB（A） ≤37
高 静 压 噪 音 dB（A） ≤42
结构型式
工作压力 MPa
盘管
水量 kg/h 350
水压力损失 KPa
20
电源
数量
1
电 机 功率 标 准 型 12
点图进入相册 卧式暗装风机盘管产品型号：3.5WA 5WA 6.3WA 8WA 10WA 12.5WA 14WA 16WA 20WA 25WA
点图进入相册 立式暗装风机盘管产品型号：3.5LA 5LA 6.3LA 8LA 10LA 12.5LA 14LA 16LA 20LA 25LA
点图进入相册 立式明装风机盘管产品型号：3.5LM 5LM 6.3LM 8LM 10LM 12.5LM 14LM 16LM 20LM 25LM
卧式暗装 FP-WA 系列风机盘管性能参数表
FP-1
型号
旧国标 FP-3.5 FP-5 FP-6.3 FP-8 FP-10 FP-12.5 FP-14 FP-16 FP-20 FP-25
