住宅建筑外墙门窗淋水试验工作指引(讨论稿)第一章总则第一条为进一步提高外墙门窗的防渗漏性能,杜绝系统性渗漏风险,规范淋水试验的方法和流程,提高质量稳定性,特制定本工作指引。

第二条本指引适用于中海地产开发,工程管理有限公司管理的项目。

第二章试验范围第三条本指引涉及试验范围为建筑外墙铝合金外门窗;玻璃与墙体未脱开的玻璃天窗、雨棚应对墙体接缝位置进应进行24小时蓄水试验检查。

第四条项目部在编辑主承包招标文件时将此项要求一并编入,并明确相关规定要求和处罚措施。

第三章试验组织要求第五条外墙窗淋水大面积试验要求在外墙装饰面完成后(门窗扇安装完成)及外架拆除后或室内精装修木地板/窗台板施工前进行。

第六条外墙窗淋水试验至少1次,若发现渗漏点并进行整改后,该段外墙必须再进行一次试验。

第七条本指引不能替代铝窗单位在安装外墙铝窗时进行的窗边试水检验工作。

第四章试验方案要求第八条淋水试验材料选择:1、挂墙淋水线管宜采用Φ25PPR管(或PVC管、透明软管等),用3mm钻头在管上沿直线钻孔、孔距80-100mm,每根淋水管各设置两排喷淋孔,方向成90o(分别斜向下45o及斜向上45o,),“喷嘴”对着墙体或窗体,在被检表面形成连续水幕。

2、淋水试验用水应符合《混凝土用水标准》(JGJ63)的规定,淋水试验水流量为4L/Min.M2,且淋水时间不少于6小时。

第九条淋水试验原则上采用从上而下分段试水。

第十条淋水管应根据淋水面的形状、大小确定尺寸;每三层布置一道横向淋水带。

对有挑檐的或外窗内凹于外墙10cm以上的立面,应增设或每层设置淋水管。

第十一条在喷水点增设压力表,确保淋水管0.3MPa的压力;水压不够时,总包应采取加压等措施,保证淋水检验正常进行。

第十二条对于“台风”地区或降雨量较大的地区,宜采用压力喷枪试验,试验水压不小于210KPA,在喷嘴距离喷淋位置30cm的位置处,从窗外垂直地向试验部位连续喷水,喷嘴沿着试验部位进行来回移动,移动的速度为5分钟测试塞缝长度约1.5m,试验时间不少于30min。

屋面及外墙淋水试验方案

屋面及外墙淋水试验方案

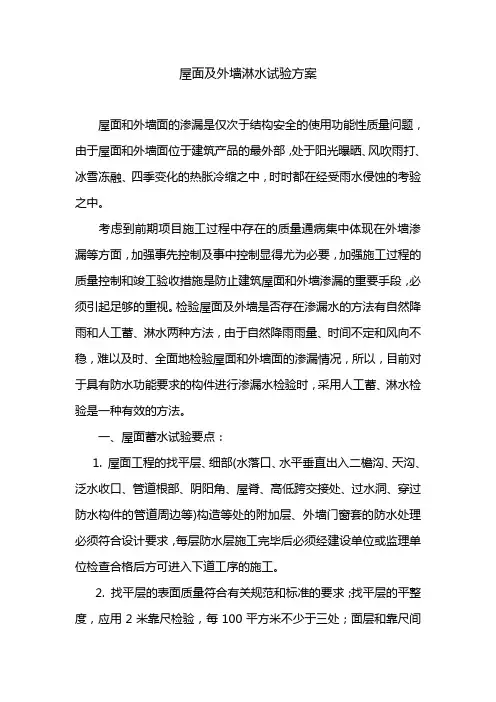

屋面及外墙淋水试验方案屋面和外墙面的渗漏是仅次于结构安全的使用功能性质量问题,由于屋面和外墙面位于建筑产品的最外部,处于阳光曝晒、风吹雨打、冰雪冻融、四季变化的热胀冷缩之中,时时都在经受雨水侵蚀的考验之中。

考虑到前期项目施工过程中存在的质量通病集中体现在外墙渗漏等方面,加强事先控制及事中控制显得尤为必要,加强施工过程的质量控制和竣工验收措施是防止建筑屋面和外墙渗漏的重要手段,必须引起足够的重视。

检验屋面及外墙是否存在渗漏水的方法有自然降雨和人工蓄、淋水两种方法,由于自然降雨雨量、时间不定和风向不稳,难以及时、全面地检验屋面和外墙面的渗漏情况,所以,目前对于具有防水功能要求的构件进行渗漏水检验时,采用人工蓄、淋水检验是一种有效的方法。

一、屋面蓄水试验要点:1. 屋面工程的找平层、细部(水落口、水平垂直出入二檐沟、天沟、泛水收口、管道根部、阴阳角、屋脊、高低跨交接处、过水洞、穿过防水构件的管道周边等)构造等处的附加层、外墙门窗套的防水处理必须符合设计要求,每层防水层施工完毕后必须经建设单位或监理单位检查合格后方可进入下道工序的施工。

2. 找平层的表面质量符合有关规范和标准的要求;找平层的平整度,应用2米靠尺检验,每100平方米不少于三处;面层和靠尺间的间隙不应大于5mm;且每米长度内不应多于1处,间隙应平缓变化。

3 . 对于平屋面坡度小于3%、面积小的屋面可采用全蓄水检验法,其蓄水时间不小于24小时,蓄水高度50m~100mm(一般不超过100mm,否则须经设计单位同意),水面必须覆盖至整个屋面。

4.当采用全蓄水检验法时蓄水高度超过100mm或面积和坡度大的平屋面可采用分段、分块蓄水检验,分段、分块的面积视具体情况而定,蓄水时间不小于24小时,蓄水高度50mm~100mm。

二、屋面淋水试验要点:斜层面或有其它原因无法作蓄水检验的可对屋面大面做淋水检验,持续淋水时间不小于6小时,对屋面水落口、穿过屋面板管道周边、突出屋面结构与屋面交接处等细部节点必须作局部蓄水检验,蓄水高度为10mm,蓄水时间不小于24小时。

高层住宅外墙淋水试验方案

高层住宅外墙淋水试验方案

高层住宅外墙淋水试验方案随着高层住宅和大玻璃窗的普及,雨季中屋面、外墙和窗边渗水的问题越来越突出,已成为主要住宅质量通病。

这些部位的渗漏是使用功能性质量问题中仅次于结构安全的,因为它们位于建筑产品的最外部,经受阳光曝晒、风吹雨打、冰雪冻融、四季变化的热胀冷缩之中,时时都在经受雨水侵蚀的考验。

为了加强施工过程的质量控制和竣工验收措施,防止建筑屋面、外墙和窗边渗漏,我们项目部制定了以下淋水试验方案。

淋水设备的选用要确保扬程及远端压力达到要求,并配备相应的电机。

供水主管采用直径Φ50㎜PVC塑料管,每根主管上所接挂墙淋水管不超过两根,水压控制在0.1 MPa -0.2MPa。

淋水管采用直径Φ25㎜PVC塑料管建立横向管网,从供水主管接入至各栋楼的外墙一周。

淋水管共有两种安装方法:第一次全面淋水管安装在外墙脚手架内立杆平行于大横杆,搁置于内立杆与小横杆之上固定;第二次全面淋水管安装在外墙外侧与外墙固定或用绳带挂吊在窗体固定。

每根淋水管设单排喷淋孔或各设两排喷淋孔,喷水方向与水平方向成30°角左右或成90˚(分别斜向下45˚及斜向上45˚)。

喷水孔用3mm 钻头在管上沿直线钻孔、孔距50-80mm,在被检表面形成连续水幕。

最顶端淋水管必须控制供水量及水压,以控制出水压力及淋水量。

各路供水管分别设置阀门,控制供水量及水压;总供水管设置阀门,以控制总供水压力。

根据水泵电机配备电源控制设备,并做好漏电的防护工作。

根据泵提供的水压力,可以同时进行多面外墙的淋水试验。

淋水管拆除时,先拆除淋水管后拆除外脚手架。

要在窗套安装完成后进行,淋水时间不少于24小时。

淋水时应注意控制水压和水流量,确保淋水均匀,以充分检验窗边渗漏情况。

3、淋水试验结束后,需由建设、监理等单位技术人员共同对外墙进行观察检查,并形成检查记录备查。

对于检查出的渗水部位,各方必须共同分析原因,并进行整改处理后重新进行淋水试验,直至不再出现渗漏点为止。

住宅工程外墙淋水试验技术指引教学

住宅工程外墙淋水试验技术指引教学

试验时应提前 24 小时通知建设单位、监理单位,建设单位、监 理单位安排专员对外墙淋水试验进行抽查,重点抽查布管、外墙 淋水效果、第一阶段外墙淋水试验和整改后外墙淋水的相关资料。
(二)《外墙淋水试验情况记录表一》(见附件 1)和《第二 阶段全面淋水后外墙淋水试验情况汇总表》(见附件 2)作为住 宅工程装饰装修分部验收的必备资料。未按要求进行外墙淋水试 验或淋水检验不通过的工程,不能进行装饰装修分部验收和竣工 验收。
越秀地产大湾区轨道交通开发公司 住宅工程外墙淋水试验技术指引(试行)
越秀地产大湾区轨道交通开发公司 工程管理部
二零二零年二月
为了更有效地防治住宅工程外墙渗漏,稳步提高工程质量水 平,决定在我司住宅工程推广外墙淋水试验。现制定淋水试验技 术指引如下:
一、外墙淋水试验的范围 在我司新建的住宅工程, 在装饰装修分部工程验收前要求 完成外墙淋水试验。 二、外墙淋水试验的部位 外墙淋水试验部位包括建筑外墙面、外墙门窗、幕墙、玻璃 与墙体未脱开的玻璃天窗、雨棚等。 外墙墙板交接处、窗框周边、空调板、外墙脚手架洞口为外 墙淋水试验的重点部位。 三、外墙淋水试验实施的时间 外墙淋水试验分为两个阶段: (一)第一个阶段为施工过程质量控制性外墙淋水。包括第 一次外墙淋水及渗漏点整改后局部外墙淋水或射水;外墙饰面层、 外窗玻璃及窗框四周密封胶施工完成后,外脚手架拆除前应自上 而下分区段进行第一次外墙淋水及整改后的外墙淋水。 (二)第二阶段为全面验收性外墙淋水。外脚手架拆除后应 进行第二次全面外墙淋水,工程质量监督部门将对该阶段进行监 督抽查。 四、外墙淋水试验的组织与实施
附件:1.外墙淋水试验情况记录表一 2.外墙淋水试验情况记录表二 3.第二阶段全面淋水后外墙淋水试验情况汇总表
附件 1

建筑工程外墙淋水试验作业指引

建筑工程外墙淋水试验作业指引

外墙淋水试验作业指引1.目的1.1.降低外墙及铝合金窗/防火窗渗漏率,确保房屋交付时,所有渗漏问题能够彻底解决。

1.2.统一各项目外墙淋水试验的方法和流程。

2.适用范围2.1适用于集团开发的所有项目。

2.2外墙淋水范围:建筑外墙、铝合金窗/防火窗、玻璃幕墙等。

2.3各项目部应按此技术标准,根据项目的具体情况,编制详细具体的外墙淋水试验方案。

3.外墙淋水实施时间一般情况,外墙淋水应在第一批次淋水楼栋落架完成后15天内(此期间内应完成所有铝合金窗/防火窗的各项安装工序)必须开始。

4.外墙淋水检查部位5.外墙淋水次数和实施单位5.1各标段外墙全面淋水不得少于2次,具体全面淋水次数不限,直至渗漏问题完全解决。

全面淋水试验由总包单位负责,分包单位给予配合。

5.2各次全面淋水后发现的问题由责任单位负责整改,整改完成后由责任单位负责淋水检查,总包应配合各分包单位进行淋水检查。

淋水费用,总包合同范围内由总包负责,合同范围外由责任单位负责。

6.外墙淋水主要工作流程7.关键活动描述7.1准备阶段7.1.1淋水工作计划每个季度初,项目部制定本季度外墙淋水工作计划,报备至一线工程部。

一线工程部审核无误后报备至工管中心。

工管中心汇总各区域计划后对淋水工作的落实情况进行专项跟踪。

7.1.2淋水方案外墙淋水方案由房产项目部负责编写、审核,并不得迟于第一批次淋水楼栋开始落架前1个月报备至一线工程部。

一线工程部审核无误后,外墙淋水方案报审表经由房产项目经理、工程部经理、工程分管领导签字后,连同淋水方案一并报备至工程管理中心归档备案。

7.1.3淋水系统布管准备淋水系统样板。

各标段不同产品(洋房、多层、高层、别墅等)要求第一批次淋水楼栋必须做淋水系统样板(最少完成一栋楼的淋水布管),项目部组织总包自行开水检查淋水系统所存在的问题,整改完成后报一线工程部进行样板验收。

第一次全面淋水前检查。

一线工程部验收通过后,于第一批淋水楼栋第一轮全面淋水前5天(广东省外提前7天)邮件报备,工程管理中心派专人赴现场检查,验收合格后方可开始正式淋水,以保证淋水试验的可靠性。

外墙淋水、蓄水试验方案

外墙淋水、蓄水试验方案

目录1试验目的及围12外窗外墙淋水试验操作1 2.1试验时点12.2试验准备工作12.3试验部位及取样数量12.4试验方法12.5试验结果记录33卫生间蓄水试验操作指引4 3.1试验时点43.2试验部位及取样数量43.3试验方法43.4试验结果记录44屋面蓄水试验操作指引4 4.1试验时点44.2试验部位及取样数量44.3试验方法44.4试验结果记录51试验目的及围为保证35地块8栋住宅楼(14#-19#栋、25#-26#栋)在交房前确保外墙无渗漏,卫生间、屋面无渗漏,保证使用功能,顺利交付小业主,避免小业主收楼后的渗漏问题的投诉,特编制本方案。

本方案适用于某某工程二期二标段14#-19#栋、25#-26#栋。

本方案实施由总包单位某某工程实施,各相关分包:某某某应积极配合。

2外窗外墙淋水试验操作2.1试验时点室外园林、室外管网大面积已完工,所检测楼栋外窗全部封闭、外墙装饰全部完成。

各栋室已通水。

2.2试验准备工作淋水管:应准备好淋水管。

淋水管材料为PPR管,管径25mm。

淋水管按照建筑轮廓布置,每道淋水管长度根据建筑轮廓线确定。

17栋2个单元之间南北向外轮廓总长度超过20米,近23米,需在屋面上设置淋水管,淋水管设置3个给水口(见图2.3),管道间采用热熔连接法。

淋水管使用手枪钻等工具开设喷水孔;喷水孔沿管道成直线均匀分布,孔径3mm,孔间距100mm。

流量表和水压表:应准备好流量表和水压表各2只,安装于淋水管总管上。

增压泵:若现场水压不足,应预先准备增压泵。

2.3试验部位及取样数量总包单位对所有栋号所有部位进行检查,同时做好记录和签字确认。

业主、监理进行抽查。

2.4试验方法(1)淋水管设置方法外墙、外窗淋水合并进行。

第一道淋水管设置在顶层,以下每4层设置一道淋水管。

●平面位置:距墙表面距离宜为100~150mm;立面位置:宜为外窗上沿向下200mm。

●喷水方向与水平方向角度宜为向下30°左右。

外幕墙淋水试验施工方案

外幕墙淋水试验施工方案

外幕墙淋水试验施工方案
一、引言
外幕墙淋水试验是外墙保温工程的重要环节,旨在评估外墙幕墙系统在实际使用中的密封性能和抗渗性能。

本文旨在阐述外幕墙淋水试验的施工方案,以确保施工过程规范、效果可靠。

二、施工准备
2.1 材料准备
•淋水试验系统
•水源
•施工人员
2.2 工具准备
•水管
•复合管夹
•测压仪
•测温仪
•水箱
三、施工步骤
3.1 系统搭建
1.连接水管和水源,确保水源流畅畅通。

2.安装测压仪和测温仪,用于监测水压和水温。

3.调试好淋水系统,保证系统运行正常。

3.2 施工操作
1.开始淋水试验前,对外幕墙系统进行全面检查,确保系统完好无损。

2.依据设计要求,进行淋水试验,记录水压、水温等数据。

3.在试验过程中,定期检查幕墙系统的密封性能,发现问题及时进行修
复。

4.完成试验后,根据数据结果评估幕墙系统的性能,并做好相关记录。

四、注意事项
1.淋水试验过程中,要确保施工人员操作规范,保证工作安全。

2.注意监测水压和水温变化,及时调整水源流量。

3.淋水试验结束后,要彻底清洗淋水系统,防止系统堵塞。

4.对试验结果进行仔细分析,发现问题及时进行整改和改进。

五、结论
外幕墙淋水试验是保温工程中不可或缺的环节,通过本文提出的施工方案,可以有效确保淋水试验的顺利进行。

在实际施工中,需严格按照方案操作,保证外幕墙系统的密封性能和抗渗性能,以提高外墙保温系统的持久性和安全性。

外窗淋水试验方案

外窗淋水试验方案

一、工程概述 (2)二、外窗淋水试验 (2)三、幕墙淋水试水概述: (4)四、淋水实验布置图 (5)五、劳动力调配计划 (6)六、季节性施工措施 (7)七、门窗的成品保护和防护措施 (9)九、环境保护管理措施 (13)十、水电用量计划 (15)一、工程概述(1)基本情况工程位置:广州南沙蕉门河中心区南滨水角建设单位:广州兴拓置业有限公司总承包单位:中建二局第三建筑工程有限公司监理单位:深圳现代建设监理有限公司工料测量单位:广州建成工程咨询股份有限公司施工单位:深圳派成铝业科技有限公司(2)施工内容介绍:广州南沙金茂湾项目一期(西一地块)铝合金门窗工程总建筑面积69737平方米,其中: 地上48471平方米,地下21265 平方米。

建筑层数:地上 2~15 层,地下 1 层。

二、外窗淋水试验1.淋水试验一般每三至四层设置一个横向淋水带,对有挑檐的或外窗内凹于外墙10cm以上等,应增设或每层设置淋水带。

引水管从被淋水层次上一层户内外窗引出,并做有效固定和保证淋水管不变形。

淋水试验时间不少于12小时;2.外窗淋水试验应保证淋水管位置、孔径、孔距、淋水角度。

淋水前应清理外窗及玻璃,淋水管管径15-20 mm,淋水管表面应均匀打孔,喷水孔成直线均匀分布,孔径3-4mm,孔间距在200-300mm范围。

淋水管应距窗面表面≤100mm,淋水方向与外窗水平方向角度≤30°;3.淋水试验水量为自来水正常水压下最大量,淋水时应保证水压。

当用临时水供水,水压不符合试验要求时,应采取加压泵等方法保证水压。

4. 淋水12小时后拆除至下一个淋水层,并观察记录该淋水带范围内外窗及窗周渗漏情况。

5.使用由监理、总包、门窗单位签字确认的专用表格,进行记录。

6. 淋水每三层一次。

7.具体措施:由总包牵头,监理及门窗单位对淋水部位进行检查,并对漏水点做好记录,查明造成渗水原因,由责任单位打开修补。

并进行再漏水检查。

8.门窗渗漏修补措施a.门窗自身渗漏1)首先门窗框拼缝必须防水胶打到位,并填充密实,不能有孔洞、断开、气泡等现象;喷淋试验时检查门窗框内侧拼缝是否有渗水现象,如有渗水现象做好书面记录,喷淋停止后检查密封胶的密实程度和门窗框拼缝部位的密封胶是否打到位,待门窗框干燥后再进行密封胶修补。

建筑工程外墙淋水试验工作指引

建筑工程外墙淋水试验工作指引

建筑工程外墙淋水试验工作指引一、外墙淋水试验责任单位1、外墙淋水试验由总包负责,门窗安装、水电安装及防水施工等单位参加。

2、渗漏问题整改及其造成其它单位返工的责任均由渗漏责任单位承担。

3、建设单位与监理单位负责审核淋水方案、责任单位界定及问题整改监督。

二、淋水试验实施时间及范围1、淋水试验原则上在外墙完工7~10天(外架拆除、外门窗封闭),不同部位可分别组织,如大面积山墙可单独实施;斜屋面、外墙涂料、外窗等也可根据进度情况组织淋水试验。

2、精装交楼的,淋水试验及问题整改在精装修施工单位进场前完成。

3、淋水试验范围包括斜屋面、外墙、外窗。

三、外墙淋水试验次数及时间1、淋水持续时间不得少于24小时。

2、复检淋水持续时间不得小于12小时,不超过24小时。

四、淋水试验布管及淋水要求1、挂墙淋水管采用Φ25PVC管,钻3mm@50~80mm孔。

淋水管离窗、玻璃或墙面距离控制在100~150mm;供水主管采用Φ30~40透明软管或PVC管。

2、淋水自上而下进行,竖向上18F以下不分段,18以上(含18F)分两段进行,中间淋水不到的部位另行布管。

3、淋水管远端水压力不小于150kpa,淋水量控制在3L/(㎡.min)以上。

最顶端淋水管设置压力表及水表控制出水压力及淋水量,各支管分设阀门控制供水量及水压。

五、淋水试验情况记录1、渗漏记录时间段为淋水后4小时、8小时、24小时共三次,对于4小时内即渗漏的点特别关注。

2、监理监督、总包负责记录渗漏情况记录,并现场标识、拍照。

3、监理、总包、门窗安装与防水施工单位在雨后应主动对各楼栋进行检查,作为对淋水试验的补充。

4、外墙(斜屋面、外墙、外窗)淋水试验记录表见附件。

外墙(斜屋面、外窗)抗渗漏淋水试验记录。

卓越地产外墙淋水试验操作指引

卓越地产外墙淋水试验操作指引

外墙淋水试验编制南鹏日期2017.7.12审核高志刚日期2017.7.28批准日期修订记录参加讨论认定人员:1. 目的1.1. 确保各项目房屋入伙交付后,外墙渗漏率得到有效的降低。

1.2. 统一各项目外墙淋水试验的方法和流程。

2. 适用范围2.1. 适用于东莞卓越地产公司开发的所有项目。

2.2. 项目部应按此技术标准,根据项目的具体情况,编制详细具体的外墙淋水试验方案。

3. 外墙淋水试验实施的时间3.1. 一般情况下,外墙淋水试验应在外墙第一遍涂料完成7-10 天、外架拆除后尽快进行(对于质感涂料,宜在质感料完成而面油涂料未开始前进行)。

3.2. 淋水试验应尽量安排在第一轮模拟验收前完成。

3.3. 若为精装修交楼,淋水试验及问题整改应在精装修进场前完成。

3.4. 对于工期非常紧迫的高层建筑,若脚手架拉结点、门窗封闭不影响淋水效果,可在落架之前进行第一次全面淋水试验,落架后必须再至少进行一次全面淋水。

4. 外墙淋水试验范围4.1. 建筑外墙、铝合金门窗、幕墙等。

4.2. 玻璃与墙体未脱开的玻璃天窗、雨棚应对与墙体接缝位置进行24 小时闭水或淋水试验检查。

5. 外墙淋水试验次数和实施单位5.1. 各标段外墙全面淋水试验不得少于3 次,全面淋水试验由总包单位负责。

5.2. 各次全面淋水后发现发生的问题由责任单位负责整改,整改完成后由责任单位负责淋水检查,总包应配合各分包单位进行淋水检查。

6. 各单位职责6.1. 项目部客服部的职责:6.1.1. 由客服安排对参加淋水检查人员“移动验房APP"权限开通,培训等。

6.1.2. 确定各标段、各楼栋进行外墙淋水试验的时间节点要求。

6.1.3. 审核总包淋水试验方案和进度计划,对总包、铝合金门窗施工单位、监理进行淋水技术交底,确保淋水试验符合本技术标准要求。

6.1.4. 掌握淋水试验的进展情况,督促淋水试验按计划进行。

6.1.5. 协助监理协调处理总包、分包、物业之间的关系,确保淋水试验正常进行。

建筑外墙淋水试验施工方案

建筑外墙淋水试验施工方案

建筑外墙淋水试验施工方案1. 引言建筑外墙淋水试验是建筑工程中常见的一种试验方法,用于测试建筑外墙的水密性能。

本文档将介绍建筑外墙淋水试验的施工方案,包括试验前的准备工作、试验过程和试验后的处理事项。

2. 试验前准备2.1 设备准备在进行建筑外墙淋水试验之前,需要准备以下设备:•高压水泵:用于提供试验所需的水源,需具备足够的压力和流量。

•喷水枪:用于将水喷洒在建筑外墙上,需具备可调节水流大小的功能。

•水源接口:将水源与喷水枪连接的接口,确保水源畅通。

2.2 施工准备在进行建筑外墙淋水试验之前,需要做好以下施工准备工作:•清洁外墙:清除外墙表面的灰尘、污垢等杂质,确保试验结果的准确性。

•封堵孔洞:封堵建筑外墙上的孔洞,以防水渗漏影响试验结果。

•铺设试验布料:在建筑外墙上铺设试验布料,以收集试验过程中的水流,方便后续处理。

3. 试验过程3.1 水压测试在进行建筑外墙淋水试验之前,需要进行水压测试以确保试验设备的正常运行。

具体步骤如下:1.打开水源,确保水泵正常工作。

2.调节喷水枪的水流大小,使水流稳定且不泄漏。

3.检查试验设备的连接处,确保没有松动或漏水的情况。

4.施加一定的水压,并观察试验布料的情况,确保没有渗漏。

3.2 开始淋水试验在水压测试通过后,即可开始建筑外墙淋水试验。

具体步骤如下:1.从建筑外墙的较低位置开始,将喷水枪对准墙面,以较低的水压开始喷水。

2.从较低位置逐渐向上移动,均匀喷洒整个墙面。

3.需重点关注墙面缝隙、窗户、门口等密封部位,确保水密性能的完整性。

4.持续喷洒一定时间,并记录试验过程中的各项观察结果,包括水流情况、渗漏情况等。

3.3 试验结束完成建筑外墙淋水试验后,需要进行以下处理事项:1.关闭水源,停止喷水。

2.检查试验布料,将其中的水排走并清理干净。

3.检查墙面,观察是否有水渗透的情况。

如有渗漏情况,需进行相应修补工作。

4.将试验过程中的记录整理成报告,包括试验过程、观察结果等,以供后续分析和参考。

外窗淋水试验工作指引

外窗淋水试验工作指引

中海学府路8号外窗淋水试验工作指引一、操作办法1、接水点:每栋楼的水井内,由相应楼栋的精装修单位提供接口。

2、淋水试验材料选择:挂墙淋水线管宜采用Ф25PPR管(或PVC管、透明软管等),用3mm钻头在管上沿直线钻孔、孔距80-100mm,每根淋水管个设置两排喷淋孔,方向成90度,(分别斜向下45度及斜向上45度)“喷嘴对着窗体,在被检表面形成连续水幕。

对有挑檐的或外窗内凹与外墙10cm以上的立面,每层设置淋水管。

淋水管设置压力表,确保淋水管0.6MPa的压力,每堂窗持续淋水30分钟。

淋水装置接法示意图:3、喷水试验部位及主要观察部位:窗框四周与墙面的接缝;窗框与窗扇间;横梃、竖梃位置;玻璃与型材之间。

二、管理流程1、铝合金是淋水试验的操作主体,总包是淋水试验的配合单位。

2、铝合金单位根据项目要求及实际情况,编制并向监理报送淋水试验方案和进度计划;经监理和项目部批准后执行。

3、铝合金单位按照既定的试验方案执行,监理全程旁站并负责记录淋水试验结果(见附件一),并进行现场标识、拍照(照片需显示时间),总包和铝窗单位配合进行,严禁隐瞒不报或故意遮掩渗漏点。

发现渗漏点处理流程:三、成品保护1、淋水实验前,由铝窗单位确保窗户全部关闭,各施工单位配合,决不允许施工人员打开窗户,监理旁站过程中巡视。

2、铝窗单位在安装淋水管道时,避免对室内阳角造成破坏,避免管道漏水在室内。

3、第一次淋水的水费由总包承担,若由责任单位造成的再次淋水,水费由责任单位承担。

4、照片需显示时间。

必须包含压力表照片,淋水时的照片,淋水完的照片。

5、上述淋水资料由监理整理,以纸质版交由项目部保存。

每三层交一次。

附件一:外墙窗淋水试验检查记录表外墙窗淋水试验检查记录表(样表)。

外墙淋水试验施工方案

外墙淋水试验施工方案

外墙淋水试验施工方案一、试验目的:通过淋水试验,评估外墙面的抗水渗透性能,检验挡水层、护面层等防水材料的效果,确保外墙的防水系统能够满足设计要求。

二、试验方法:1.试验物料:-淋水设备:高压水泵、水箱、喷头等。

-试验设备:水阻计、温度计、湿度计等。

-试验材料:挡水材料、护面材料等。

2.试验条件:-试验时间:通常在气温较暖和的夏季进行,确保温度不低于5℃。

-试验周期:持续3天以上,每天进行4次试验,每次试验持续2小时。

-试验压力:根据设计要求,一般为0.25MPa。

3.试验步骤:-准备工作:确定试验区域,清理外墙面,确保表面干燥、平整、无粉化等现象。

-挡水层施工:根据设计要求,施工挡水层,确保其完整性和严密性。

-护面层施工:根据设计要求,进行护面层施工,如瓷砖粘贴、涂料刷涂等。

-设置温度计、湿度计等试验设备,确保试验数据的准确性。

-设置淋水设备,确保喷头与试验区域的距离、角度合适,以均匀地淋水于外墙面上。

-启动淋水设备,按照试验时间和周期进行试验。

期间要及时记录渗水现象、湿度、温度等数据。

4.试验结果评估:-根据试验期间的观察记录,评估外墙面对水的渗透性能。

-检验外墙面的干湿界限,确定防水材料的有效性。

-分析试验结果,评价挡水层、护面层等防水材料的施工质量和性能。

-根据评估结果,确定是否需要进行防水材料的重新施工或修复。

三、试验安全:-操作人员必须熟悉试验操作规程,并穿戴好相关的防护设备。

-在试验设备和材料的安装、拆卸过程中,要注意操作的稳定性和安全性。

-对于高压水泵的使用,操作人员必须具备相关的操作技能和安全意识。

-在试验过程中,要及时处理水滑倒等安全隐患,确保试验过程的安全稳定。

四、试验记录与报告:-试验过程中要详细记录渗透现象、湿度、温度等数据,并根据试验结果进行整理。

-根据试验数据和评估结果,撰写试验报告,包括试验目的、方法、结果、评估和改进措施等。

以上是一份外墙淋水试验施工方案的简要内容,具体操作中还需要根据实际情况进行调整和补充。

现场淋、蓄水试验操作指引

现场淋、蓄水试验操作指引

《现场淋、蓄水试验操作指引》目录一、前言 (3)二、目的、适用范围 (3)1. 目的 (3)2. 适用范围 (3)三、外墙及外窗淋水试验操作指引 (3)1. 试验时点 (3)2. 试验准备工作 (3)3. 试验部位及取样数量 (3)4. 试验方法 (4)5. 评分标准 (6)四、卫生间/阳台/屋面蓄水试验操作指引 (6)1. 试验时点 (6)2. 试验部位及取样数量 (6)3. 试验方法 (6)4. 评分标准 (1)一、前言为进一步提高外墙门窗的防渗漏性能,杜绝系统性渗漏风险,规范淋水试验的方法和流程,提高质量稳定性,特制定本工作指引。

二、目的、适用范围1.目的规范工程质量,更好地体现季度综合评估的作用,提高工程质量品质,切实履行“事前发现问题、过程解决问题、事后规避问题”的原则。

2.适用范围本指引适用于某海所有在建工程(自开工至交付完成)项目,包括全资项目以及非全资但某海负责经营管理的项目。

项目如有分期分区,相应项目管理行为仅检查参与实测实量相应的标段,而不是全项目。

三、外墙及外窗淋水试验操作指引1.试验时点所检测部位外窗全部封闭、外墙装饰全部完成。

2.试验准备工作淋水管:项目部应准备好淋水管。

淋水管材料为 PPR管,管径25mm。

淋水管使用手枪钻等工具开设喷水孔;喷水孔沿管道成直线均匀分布,孔径3mm,孔间距100mm,每根淋水管设置两排喷淋孔,方向成90°(分别向上45°、向下45°)。

流量表和水压表:项目部应准备好流量表和水压表各2只,安装于淋水管总管上。

增压泵:若现场水压不足,项目部应预先准备增压泵。

3.试验部位及取样数量检查前1天由评估组随机抽选9层(外窗和外墙)每标段,按标段已开工楼栋平均分配测区,做好淋水准备4.试验方法(1)淋水管设置方法在抽选的9个楼层外窗上方设置3道淋水管,检查淋水管下方3层的外墙和外窗,共检查9层。

若淋水外窗有挑檐时,外窗部位应每层设置一道淋水管。

最新7-外墙外窗淋水试验、卫生间平屋面蓄水试验指引0601(已标注重点)资料

最新7-外墙外窗淋水试验、卫生间平屋面蓄水试验指引0601(已标注重点)资料

外墙、外窗、卫生间、屋面淋水或蓄水试验指引1编制目的为规范各住宅项目外窗、外墙、卫生间、屋面淋水或蓄水试验工作,特制定本指引。

2试验依据(1)《建筑工程施工质量验收标准规范》GB50209-2002(2)《屋面施工质量验收规范》GB 50207-2002(3)《建筑装饰装修工程质量验收规范》GB50210-20010(4)《华润置地住宅工程质量标准》3试验要求3.1 外墙、外窗淋水试验外墙防水和装饰工程全部完成后、外窗封闭后应进行外墙、外窗淋水试验。

3.2 卫生间蓄水试验卫生间防水层施工完成后,必须进行蓄水试验。

3.3 屋面泼水、淋水、蓄水试验屋面在未做防水层前,宜进行泼水试验,检查屋面有无积水和排水系统是否畅通,坡度是否符合设计要求。

屋面在防水层施工完成之后进行淋水或蓄水试验。

4试验结果记录试验过程中,各项目部应通过摄像、拍摄照片、填写试验记录表等方式记录试验结果。

试验结果记录资料(包括录像、照片、试验记录表)是第三方质量检查与评价检查组进行复核的重要内容,检查组将根据检查期间项目部提供资料的真实性、完整性、有效性进行评分,此项评分计入第三方质量检查与评价受检项目的总分中。

4.1 录像资料在进行外墙、外窗淋水试验时,项目部应通过摄像方式分楼栋记录试验全过程,每个楼栋的摄像要求见表4.1。

表4.1 每个楼栋外墙外窗淋水试验摄像要求4.2 照片资料在进行外墙、外窗、卫生间、屋面淋水或蓄水试验时,项目部应按试验部位拍摄全面反映试验准备工作、试验过程、试验结果三个阶段的照片。

4.3 试验记录表在进行外墙、外窗、卫生间、屋面淋水或蓄水试验前,项目部应制作试验记录表。

试验时,按试验部位全数记录淋水或蓄水试验结果。

试验记录表内容应包括检查时间、试验参与人员、试验部位、淋水或蓄水时间、渗漏情况、渗漏处理情况等,复核人员。

对于所有发生渗漏的部位,除文字说明外必须附对应的渗漏照片。

5第三方质量检查与评价现场试验操作指引5.1 外窗外墙淋水试验操作指引5.1.1试验时点外窗全部封闭、外墙装饰全部完成。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

外墙淋水试验工作指引
一、外墙淋水试验责任单位
1、外墙淋水试验由总包负责,门窗安装、水电安装及防水施工等单位参加。

2、渗漏问题整改及其造成其它单位返工的责任均由渗漏责任单位承担。

3、建设单位与监理单位负责审核淋水方案、责任单位界定及问题整改监督。

二、淋水试验实施时间及范围
1、淋水试验原则上在外墙完工7~10天(外架拆除、外门窗封闭),不同部位可分别组织,如大面积山墙可单独实施;斜屋面、外墙涂料、外窗等也可根据进度情况组织淋水试验。

2、精装交楼的,淋水试验及问题整改在精装修施工单位进场前完成。

3、淋水试验范围包括斜屋面、外墙、外窗。

三、外墙淋水试验次数及时间
1、淋水持续时间不得少于24小时。

2、复检淋水持续时间不得小于12小时,不超过24小时。

四、淋水试验布管及淋水要求
1、挂墙淋水管采用Φ25PVC管,钻3mm@50~80mm孔。

淋水管离窗、玻璃或墙面距离控制在100~150mm;供水主管采用Φ30~40透明软管或PVC管。

2、淋水自上而下进行,竖向上18F以下不分段,18以上(含18F)分两段进行,中间淋水不到的部位另行布管。

3、淋水管远端水压力不小于150kpa,淋水量控制在3L/(㎡.min)以上。

最顶端淋水管设置压力表及水表控制出水压力及淋水量,各支管分设阀门控制供水量及水压。

五、淋水试验情况记录
1、渗漏记录时间段为淋水后4小时、8小时、24小时共三次,对于4小时内即渗漏的点特别关注。

2、监理监督、总包负责记录渗漏情况记录,并现场标识、拍照。

3、监理、总包、门窗安装与防水施工单位在雨后应主动对各楼栋进行检查,作为对淋水试验的补充。

4、外墙(斜屋面、外墙、外窗)淋水试验记录表见附件。

外墙(斜屋面、外窗)抗渗漏淋水试验记录。
