电梯电气原理讲义演示课件

1
一、电梯机房部件 机 房 部 件 通 常 有 电 梯 曳 引 机 组 、 控 制 柜 、 限 速 器 和 供 电 电 源 主 开 关 等 组 成 。
2

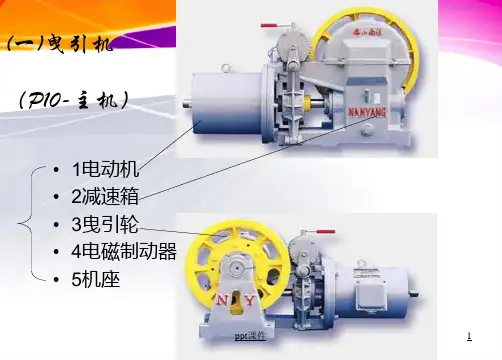

A.电梯曳引机组
• 一般由电动机、制 动器、松闸装置、 减速箱、盘车装置 、曳引轮和导向轮 等组成。
• 其功能是：将电能 转换成机械能直接 或间接带动曳引轮 转动。
21
电梯电气部分与自动扶梯基本原理
电梯电气部分： • 电梯电气部件的组成 • 电梯控制系统基本原理 • 电梯安装规范及要求 自动扶梯基本原理： • 自动扶梯的基本结构组成 • 自动扶梯的安全回路组成
0
电梯电气部分
电梯是一个大型的机 、电合一的产品，其 中有许多的电气部件 组成。它们分别分布 安装在机房、井道和 厅外这三个区域里。
18
电梯控制柜的安装
• 距离门窗≥600mm
• 维修侧距墙≥600mm
• 距离机械设备≥500mm
NO.1
• 垂直度不大于3/1000mm
环境应无尘、平整。
底部应封闭、无孔。
用地脚螺栓与地面坚实固 定。
保证单独、可靠接地。
门锁应能可靠关闭。
当同一机房多台电梯时
应予编号识别。
19
C.供电电源主开关
电源主开关是用来提供三相五线制交流电源。 •每台电梯都应配备一只能够切断电梯供电电源的 主开关 •主开关应安装在进入电梯机房入口处，能方便、 迅速接近、便于操作的部位 •主开关把手应距离地面1.3~1.5m •其容量应与电机参数相匹配。并应标有相应的编 号和识别号，便于识别。
20
电源主开关的要求
要求接线应良好、可靠、无松动，零线与地 线应始终分开。 动力电源线要求采用三相五线供电，线电压 为380V，其波动范围应≤±7%， 供电电源线应由变配电室通过电缆或架空线 明暗管方式直接输送到电梯机房的电源进户板 上。绝缘必须良好。 接地线必须采用黄绿双色绝缘线，并确保接 地良好，接地电阻应≤4Ω。
13
增量脉冲发生器原理-2
➢ 当增量盘旋转时，读数头和印刷电路板产 生两组方波电信号(A和B)，它们相位差90o。 ➢ 为确定旋转方向，产生了辅助信号，相移 是90°，为获得更好的抗扰性，还产生了相应 的补偿信号。
14
B.电梯控制柜
电梯控制柜是整个电 梯的控制中心，它担 负着运行过程中各类 信号的处理、起动与 制动、调速及安全检 测等职能。
3
Ⅰ.曳引电动机
通常情况下曳引机组多数采用交流 电动机，当电梯速度大于2.5m/s 以 上时也会采用由直流电动机驱动的 无齿曳引机组，但要求电机的转速 较慢。
4
电梯专用电动机的特殊要求
1）具有大的起动转矩使之满足轿厢与运行 方向所确定的特定状态时的起动力矩要求。 2）较小的起动电流，以保护电机不发热烧 毁。 3）应有较硬的机械特性，以免随着负载变 化时，电梯的速度不稳定。 4）要求噪音低、脉动转矩小，供电电压在 ±7%范围内波动应具有相对的稳定性。
慢速绕组：用于减速、制动和检修运行。 常用双速电动机有：定子单绕组双速电动机(YTD)
定子双绕组双速电动机(JTD)
7
电梯常用电动机类型（二）
➢交流三速电动机 适用于1m/s < V ≤ 2m/s的高档客梯。 运行时有三种速度可切换，以改进舒适感。
8
电梯常/s < V ≤ 2.5m/s的高档客梯。通常有两种方式 ： 涡流制动调速方式：采用带有与驱动电机转子同轴连 接的涡流制动器电机改变驱动阻力矩，以达到改变速度 的目的。 直流能耗调速方式：采用双绕组双速电动机，其中， 快速绕组用作三相驱动；慢速绕组改为直流绕组，在减 速阶段输以可调直流电，以达到阻力矩调速的目的。 其缺点是：机械特性较软、受负载影响较大（平层精度 、舒适感）、机组发热大（故需配有强迫冷风装置和过 热保护装置）。
16
Ⅱ.驱动调速控制系统
驱动调速控制系统的主要功能是： 提供动力，确定电梯的运行速度、平层精 度及运行舒适感。 驱动调速控制系统主要包括：电动机、调 速装置、测速反馈装置等。
17
Ⅲ.安全检测系统
安全检测系统的主要功能是： 时刻检测电梯机械、电器部件及运行程序的 工作状况，发现故障隐患，及时采取积极有 效的措施，保障人身安全。 安全检测系统主要包括： 电梯轿厢位置、速度、载重限制，乘客出入 保护，部件的过流、过热保护等。
11
Ⅲ.测速反馈装置
用于检测轿厢及电动 机的实际运行速度， 并将信号传送给驱动 控制系统。
常有两种类型组成： 模拟反馈——测速发 电机 数字反馈——脉冲发 生器（编码器）
12
增量脉冲发生器原理-1
增量脉冲发生器是一个光电系统，包括： 一个旋转的增量盘(可以被标以增量的不同数值)。 一个读数头(包括光发射器，遮光板和光接收器)。 一个印板。
9
电梯常用电动机类型（二）
➢交流调频调压调速电动机 适用于1m/s< V ≤11m/s的各级载重量的高 档客梯。
10
Ⅱ.制动器
保证电梯轿厢的停止位置，防 止轿厢移动，保证进出轿厢的 人员和货物安全，还能在双速 拖动技术不完善的梯种上参与 减速平层过程。 其功能是：通电时松闸，失电 时抱闸。 通常机械电动闸瓦式和液压电 动式。 松闸时应保持同步离开,两侧 闸瓦四角处间隙平均值 ≤0.7mm.并应装有制动器动作 开关。
控制柜通常由信号处 理、驱动调速和安全 检测三大部分组成。
15
Ⅰ.信号处理控制系统
信号处理控制系统的主要功能是： 操作和控制电梯，以便于将乘客尽快送到所 希望到达的目的楼层。
电梯信号处理控制主要包括以下部分： 电梯操纵装置（楼层召唤盒、轿内操纵箱） ，轿厢、楼层位置（井道信息），信号显示 装置，控制柜等。
5
电梯常用电动机类型（一）
——直流电动机 其工作原理是： 交流电动机→直流发电机→直流电动机。 由晶闸管直接控制电动机。一般适用于 V≤15m/s的高级客梯。
6
电梯常用电动机类型（二）
——交流电动机 ➢交流单速电动机 适用于V < 0.5m/s，500kg以下的小载重量的杂物 电梯。 ➢交流双速电动机 速比一般为4:1，适用于V≤1m/s的货梯及低档客 梯。 其中：快速绕组：用于起动、加速和满速运行。
