阀门型号代号及阀体和密封面材料

阀门型号代号及阀体和密封面材料
1、阀门系列类型代号：
【A】代表安全阀；【B】代表保温阀；【CS】【S】代表疏水阀；【D】代表蝶阀；【DX】代表低温阀门；【G】代表隔膜阀；【GA】代表杠杆式安全阀；【GL】代表过滤器；【GJ】代表管夹阀；【H】代表止回阀、底阀；【J】代表截止阀；【L】代表节流阀；【P】代表排污阀；【Q】代表球阀；【U】代表柱塞阀；【W】代表波纹管阀门；【X】代表旋塞阀【Y】代表减压阀；【Z】代表闸阀。

2、阀门系列连接方式代号：
【1】代表内螺纹连接；【2】代表外螺纹连接；【4】代表法兰连接；【6】代表焊接；【7】代表对夹式连接；【8】代表快装连接（卡箍式）；【9】代表卡套式连接。

3、阀门系列阀体材料代号：
【C】代表碳钢（WCB）；【H】代表Cr13系不锈钢；【I】代表铬钼系钢；【K】代表可锻铸铁；【L】代表铝合金【P】代表铬镍系不锈钢；【Q】代表球墨铸铁；【R】代表铬镍钼系不锈钢；【S】代表塑料；【T】代表铜及铜合金；【Ti】代表钛及钛合金；【V】代表铬钼钒钢；【Z】代表灰铸铁。

4、阀门系列密封面或衬里材料代号：
【H】代表Cr系不锈钢；【F】代表氟塑料；【J】代表衬胶；【B】代表锡基轴承合金（巴氏合金）；【C】代表搪瓷；【D】代表渗氮钢；【G】【TC】代表陶瓷；【M】代表蒙乃尔合金；【N】代表尼龙塑料；【P】代表渗硼钢；【Q】代表衬铅；【R】代表奥式体不锈钢；【S】代表塑料；【T】代表铜合金；【X】代表橡胶；【Y】代表硬质合金。

各种阀门规格及其型号

6——1/8"；8——1/4"；10——3/8"；15——1/2"； 20——3/4"；25——1"；32——1.25"；40——1.5"； 50——2"；65——2.5"；80——3"；100——4"； 125——5"；150——6".阀门型号编制方法、阀门编号说明、阀门命名阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型 P 低温型 D a 快速型Q 防火型F（阀杆密封）波纹管型W类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号 A D G H J L P Q S U X Y Z二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

阀门型号大全

阀门型号大全阀门型号大全SO、WN、PL——管法兰类型代号SO——带颈平焊法兰WN——带颈对焊法兰PL——板式平焊法兰RF——密封面形式代号，密封面形式为“突面”。

全平面是：FF凹凸面：MFM榫槽面；TG环连接面：RJ阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元二单元三单元四单元五单元－六单元七单元阀门类型传动方式连接型式结构形式密封副材料－公称压力阀体材料。

一单元：阀门类型代号类型代号：安全阀A，蝶阀D ，隔膜阀G ，止回阀H，截止阀J，节流阀L ，排污阀P ，球阀Q ，疏水阀S，柱塞阀U ，旋塞阀X，减压阀Y，闸阀Z。

二单元：传动方式传动方式代号：电磁动0，电磁-液动1 ，电-液动2 ，蜗轮3 ，正齿轮4 ，伞齿轮5，气动6 ，液动7 ，气-液动8，电动9，手柄手轮无代号三单元：连接型式连接方式代号：内螺纹1，外螺纹2，两不同连接3，法兰4焊接6 对夹7卡箍8 卡套9，四单元：结构型式每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板1，双闸板2，平行式单闸板3，双闸板4，暗杆楔式单闸板5，双闸板6，平行式单闸板7，双闸板8安全阀结构形式代号弹簧封闭带散热片全启式0，微启式1，全启式2，不封闭双弹簧微启式3，带扳手全启式4，杠杆式5 ，带控制机构全启式6，微启式7，全启式8，脉冲式9减压阀结构形式代号直接作用波纹管式1直接作用薄膜式2先导活塞式3先导波纹管式4先导薄膜式5五单元：密封副材料材料锡基轴承合金(巴氏合金) 搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢B 衬胶C 蒙乃尔合金D尼龙塑料E 渗硼钢F 衬铅G Mo2Ti H不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号J M N P Q R S T X Y W当密封副的密封面材料不同时，以硬度低的材料代号表示。

通用阀门参数表

通用阀门参数一，球阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm内螺纹球阀Q11F-161.6 油品、水10015～65球阀Q41F-16 32～150电动球阀Q941F-16 50～150球阀Q41F-16P 硝酸类100，125，150 球阀Q41F-16FR 醋酸类100，125，150L形三通式球阀Q44F-16Q油品、水15～ 150T形三通式球阀Q45F-16Q 15～150蜗轮传动固定式球阀Q347F-252.5150 200～500气动固定式球阀Q647F-25 200～500 电动固定式球阀Q947F-25 200～500外螺纹球阀Q21F-404.0 10～25外螺纹球阀Q21F-40P 硝酸类10010～25外螺纹球阀Q21F-40R 醋酸类10～25 球阀Q41F-40Q 油品、水150 32～100球阀Q41F-40P 硝酸类10032～200 球阀Q41F-40R 醋酸类32～200气动球阀Q641F-40Q油品、水15050～100 电动球阀Q941F-40Q 50～100球阀Q41N-646.4 油品、天然气80 50～100气动球阀Q641N-64 50～100电动球阀Q941N-64 50～100气动固定式球阀Q647F-64 125，150，200 电动固定式球阀Q947F-64 125～500电-液动固定式球阀Q247F-64 125～500气-液动固定式球阀Q847F-64 125～500 气-液动焊接固定式球阀Q867F-64 400～700 电-液动焊接固定式球阀Q267F-64 400～700 二，蝶阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm液动蝶阀D741X-2.50.25油品、水50 2200～3000电动蝶阀D941X-2.5 1600～3000 电动蝶阀D941X-6 0.6 1200，1400，电动蝶阀D941X-101.0 250～1000气动蝶阀D641X-10 250～1000 蜗轮传动蝶阀D341X-10 250～1000 蝶阀D41X-10 100～200 三，闸阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm楔式双闸板闸阀Z42W-10.1 煤气100 300～500伞齿轮传动楔式双闸板闸阀Z542W-1 600～1000电动楔式双闸板闸阀Z942W-1 600～1400电动暗杆楔式双闸板闸阀Z946T-2.5 0.25水1600，1800 电动暗杆楔式闸阀Z945T-6 0.60 1200，1400楔式闸阀Z41T-101.0 蒸汽、水200 50～ 450楔式闸阀Z41W-10 油品200 50～450电动楔式闸阀Z941T-10蒸汽、水200100～450 平行式双闸板闸阀Z44T-10 50～400平行式双闸板闸阀Z44W-10 油品10050～400 液动楔式闸阀Z741T-10 水100～600电动平行式双闸板闸阀Z944T-10 蒸汽、水200 100～400电动平行式双闸板闸阀Z944W-10 油品100 100～400暗杆楔式闸阀Z45T-10 水50～ 700暗杆楔式闸阀Z45W-10 油品50～450正齿轮传动暗杆楔式闸阀Z455T-10 水800，900，1000 电动暗杆楔式闸阀Z945T-10 水100～1000电动暗杆楔式闸阀Z945W-10 油品100450楔式闸阀Z40H-16C1.6 油品、蒸汽、水350200～400电动楔式闸阀Z940H-16C 200～400气动楔式闸阀Z640H-16C 200～500楔式闸阀Z40H-16Q 65～200电动楔式闸阀Z940H-16Q 65～200楔式闸阀Z40W-16P 硝酸类100200，250，300 楔式闸阀Z40W-16I 醋酸类200，250，300 楔式闸阀Z40Y-16I 油品550 200～400楔式闸阀Z40H-252.5 油品、蒸汽、水350 50～400电动楔式闸阀Z940H-25 50～400气动楔式闸阀Z640H-25 50～400 楔式闸阀Z40H-25Q 50～200 电动楔式闸阀Z940H-25Q 50～200伞齿轮传动楔式双闸板闸阀Z542H-252.5 蒸汽、水300300～500 电动楔式双闸板闸阀Z942H-25 300～800 承插焊楔式闸阀Z61Y-404.0 油品、蒸汽、水42515～40楔式闸阀Z41H-40 15～40楔式闸阀Z40H-40 50～250正齿轮传动楔式闸阀Z400H-40 300，350，400 电动楔式闸阀Z940H-40 50～ 400气动楔式闸阀Z640H-40 50～400楔式闸阀Z40H-40 350 50～200电动楔式闸阀Z940H-40Q 50～200楔式闸阀Z40Y-40P硝酸类100200，250 正齿轮传动楔式闸阀Z440Y-40P 300～500 楔式闸阀Z40Y-40I 油品550 50～250 楔式闸阀Z40H-646.4 油品、蒸汽、水42550～250正齿轮传动楔式闸阀Z440H-64 300，350，400电动楔式闸阀Z940H-64 50～800电动楔式闸阀Z940Y-64I 油品550 300，350，400，450，500楔式闸阀Z40Y-64I10.0 油品、蒸汽、水450 50～250楔式闸阀Z40Y-100 50～200 正齿轮传动楔式闸阀Z440Y-100 250，300 电动楔式闸阀Z940Y-100 50～300承插焊楔式闸阀Z61Y-16016.0 油品15～40楔式闸阀Z41H-160 15～40楔式闸阀Z40Y-160 50～200 电动楔式闸阀Z940Y-160 50～300楔式闸阀Z40Y-160I55050～200 电动楔式闸阀Z940Y-160I 50～200 四，截止阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm衬胶直流式截止阀J45J-60.6 酸、碱类50 40～150衬铅直流式截止阀J45Q-6 硫酸类100 25～150焊接波纹管式截止阀WJ61W-6P硝酸类10～25波纹管式截止阀WJ41W-6P 32，40，50内螺纹截止阀J11W-161.6 油品100 15～65内螺纹截止阀J11T-16 蒸汽、水200 15～65 截止阀J41W-16 油品100 25～150截止阀 J41T-16 蒸汽、水 200 25～150 截止阀 J41W-16P 硝酸类10080～150截止阀 J41W-16R 醋酸类80～150 外螺纹截止阀J21W-25K2.5氨、氨液-40～1506 外螺纹角式截止阀 J24W-25K 6外螺纹截止阀J21B-25K10～25外螺纹角式截止阀 J24B-25K 10～25截止阀 J41B-25Z 32～200 角式截止阀 J44B-25Z 32，40，50 波纹管式截止阀 WJ41W-25P2.5硝酸类10025～150直流式截止阀 J45W-25P 25～100 外螺纹截止阀J21W404.0油品2006，10卡套截止阀 J91W-40 6，10 卡套截止阀 J91H-40 4.0油品、蒸汽、水 425 15，20，25 卡套角式截止阀 H94W-40 油品2006，10 卡套角式截止阀 J94H-40 油品、蒸汽、水 425 15，20，25 外螺纹截止阀J21H-40油品、蒸汽、水 425 15，20，25 外螺纹角式截止阀 J24W-40 油品2006，10 外螺纹角式截止阀 J24H-40 油品、蒸汽、水 425 15，20，25 外螺纹截止阀 J21W-40P 硝酸类 1006～25 外螺纹截止阀J21W-40R醋酸类6～25外螺纹角式截止阀 J24W-40P 硝酸类 6～25 外螺纹角式截止阀 J24W-40R 醋酸类6～25 承插焊截止阀J61Y-40油品、蒸汽、水 42510～25截止阀 J41H-40 10～150 截止阀 J41W-40P 硝酸类10032～150截止阀 J41W-40R 醋酸类32～150 电动截止阀 J941H-40 油品、蒸汽、水42550～150 截止阀J41H-40Q35032～150角式截止阀J44H-40425 32，40，50截止阀J41H-646.450～100 电动截止阀J941H-64 50～100截止阀J41H-10010.0 450 10～100电动截止阀J941H-100 50～100角式截止阀J44H-100 32，40，50 承插焊截止阀J61Y-16016.0 油品45015～50截止阀J41H-160 15～50 截止阀J41Y-160I 550 15～50 外螺纹截止阀J21W-160 200 6，10 五，止回阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm内螺纹升降式底阀H12X-2.50.25水50 50，65，80升降式底阀H42X-2.5 50～300旋启双瓣式底阀H46X-2.5 350～500 旋启多瓣式止回阀H45X-2.5 1600，1800 旋启多瓣式止回阀H45X-6 0.6 1200，1400旋启多瓣式止回阀H45X-101.0 700～1000旋启式止回阀H44X-10 50～600 旋启式止回阀H44T-10 蒸汽、水200 50～600 旋启式止回阀H44W-10 油品100 50～450内螺纹升降式止回阀H11T-161.6 蒸汽、水200 15～50内螺纹升降式止回阀H11W-16 油品100 15～50 升降式止回阀H41T-16 蒸汽、水200 25～200升降式止回阀H41W-16 油品100 25～200升降式止回阀H41W-16P 硝酸类80～150 升降式止回阀H41W-16R 醋酸类80～150外螺纹升降式止回阀H21B-25K2.5 氨、氨液-40～15015，20，25升降式止回阀H41B-25Z 32，40，50 旋启式止回阀H44H-25 350 200～500 升降式止回阀H41H-404.0 油品、蒸汽、水425 10～ 150升降式止回阀H41H-40Q 350 32～150 旋启式止回阀H44H-40 425 50～400 旋启式止回阀H44Y-40I 油品550 50～250旋启式止回阀H44W-40P硝酸类100 200～400外螺纹升降式止回阀H21W-40P 15，20，25 升降式止回阀H41W-40P 32～150升降式止回阀H41W-40R 醋酸类32～150升降式止回阀H41H-646.4 油品、蒸汽、水42550～100旋启式止回阀H44H-64 50～500 旋启式止回阀H44Y-64I 油品550 50～500升降式止回阀H41H-10010 油品、蒸汽、水450 10～100旋启式止回阀H44H-100 50～200旋启式止回阀H44H-16016 油品、水50～300旋启式止回阀H44Y-160I油品550 50～200升降式止回阀H41H-16045015～40 承插焊升降式止回阀H61Y-160 15～40 六，安全阀参数表名称型号公称压力PN/MPa 密封压力/MPa适用介质适用温度≤/℃公称通径DN/mm外螺纹弹簧式安全阀A27W-10T1.00.4～1.0 空气120 15～20外螺纹弹簧式带扳手安全阀A27H-10K 0.1～1.0空气、蒸汽、水200 10～40弹簧式带扳手安全阀A47H-161.6 0.1～1.6 40～100外螺纹弹簧封闭式安全阀A21H-16C 空气、氨气、水、氨液10～25 外螺纹弹簧封闭式安全阀A21W-16P 硝酸等10～25弹簧封闭式安全阀A41W-16P 硝酸等200 32～80弹簧式带扳手安全阀A47H-16C 空气、蒸汽、水35040～80 双联弹簧封闭式安全阀A43H-16C 空气、蒸汽80～100弹簧全启式安全阀A40H-16C油品、空气450 50～150弹簧全启式安全阀A40Y-16I 550 50～150弹簧封闭全启式安全阀A42H-16C0.06～1.6300 40～200 弹簧封闭全启式安全阀A42W-16P 硝酸等200 40～200弹簧封闭带扳手全启式安全阀A44H-16C0.1～1.6油品、空气300 50～150 弹簧全启式安全阀A48H-16C 空气、蒸汽350 50～150 外螺纹弹簧封闭式安全阀A21H-404.0 1.6～4.0空气、氨气、水、氨液20015～25外螺纹弹簧封闭式安全阀A21W-40P 硝酸等15～25弹簧封闭式安全阀A41H-40 1.3～4.0 空气、氨气、水、氨液、油品300 32～80 弹簧封闭式安全阀A41W-40P 1.6～4.0 硝酸等200 32～80弹簧式带扳手安全阀A47H-401.3～4.0 空气、蒸汽35040～80 双联弹簧封闭式安全阀A43H-40 80～100弹簧全启式安全阀A40H-400.6～4.0油品、空气450 50～150弹簧全启式安全阀A40Y-40I 550 50～150弹簧封闭全启式安全阀A42H-40 1.3～4.0 300 40～150 弹簧封闭全启式安全阀A42W-40P 1.6～4.0 硝酸等200 40～150弹簧封闭带扳手全启式安全阀A44H-401.3～4.0油品。

通用阀门编号规则

通用阀门知识
阀门型号编制(表示方法)，阀门型号含义
阀门型号编制方法规定了阀门的型号说明、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀门产品。

一单元、阀门类型（代号）：
二单元、阀门传动方式（代号）：
三单元、阀门连接方式（代号）：
四单元、阀门结构形式（代号）：
蝶阀结构形式（代号）：
闸阀结构形式（代号）：
阀门型号编制(表示方法)，阀门型号含义
球阀结构形式（代号）：
止回阀结构形式（代号）：
截止阀、节流阀和柱塞阀结构形式（代号）：
隔膜阀结构形式（代号）：
旋塞阀结构形式（代号）：
安全阀结构形式（代号）：
减压阀结构形式（代号）：
疏水阀结构形式（代号）：
门型号编制(表示方法)，阀门型号含义
排污阀结构形式（代号）：
五单元、阀门密封材质（代号）：
六单元、阀门公称压力（代号）：
阀门公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。

压力 1.0MPA即是DN=1.0MPA公称压力为10公斤。

表示阀门的公称压力！
七单元、阀门阀体材料(代号)：。

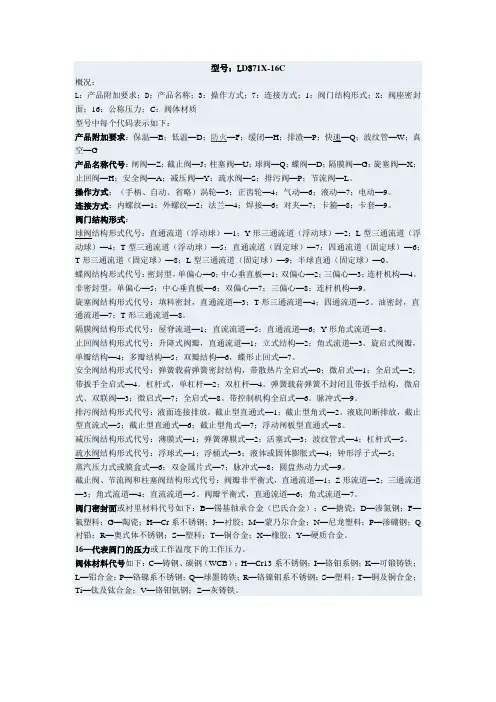

阀门型号代码

型号：L D371X-16C概况：L：产品附加要求；D：产品名称；3：操作方式；7：连接方式；1：阀门结构形式；X：阀座密封面；16：公称压力；C：阀体材质型号中每个代码表示如下：产品附加要求：保温—B；低温—D；防火—F；缓闭—H；排渣—P；快速—Q；波纹管—W；真空—G产品名称代号：闸阀—Z；截止阀—J；柱塞阀—U；球阀—Q；蝶阀—D；隔膜阀—G；旋塞阀—X；止回阀—H；安全阀—A；减压阀—Y；疏水阀—S；排污阀—P；节流阀—L。

操作方式：（手柄、自动、省略）涡轮—3；正齿轮—4；气动—6；液动—7；电动—9。

连接方式：内螺纹—1；外螺纹—2；法兰—4；焊接—6；对夹—7；卡箍—8；卡套—9。

阀门结构形式：球阀结构形式代号：直通流道（浮动球）—1；Y形三通流道（浮动球）—2；L型三通流道（浮动球）—4；T型三通流道（浮动球）—5；直通流道（固定球）—7；四通流道（固定球）—6；T形三通流道（固定球）—8；L型三通流道（固定球）—9；半球直通（固定球）—0。

蝶阀结构形式代号：密封型，单偏心—0；中心垂直板—1；双偏心—2；三偏心—3；连杆机构—4。

非密封型，单偏心—5；中心垂直板—6；双偏心—7；三偏心—8；连杆机构—9。

旋塞阀结构形式代号：填料密封，直通流道—3；T形三通流道—4；四通流道—5。

油密封，直通流道—7；T形三通流道—8。

隔膜阀结构形式代号：屋脊流道—1；直流流道—5；直通流道—6；Y形角式流道—8。

止回阀结构形式代号：升降式阀瓣，直通流道—1；立式结构—2；角式流道—3。

旋启式阀瓣，单瓣结构—4；多瓣结构—5；双瓣结构—6，蝶形止回式—7。

安全阀结构形式代号：弹簧载荷弹簧密封结构，带散热片全启式—0；微启式—1；全启式—2；带扳手全启式—4。

杠杆式，单杠杆—2；双杠杆—4。

弹簧载荷弹簧不封闭且带扳手结构，微启式、双联阀—3；微启式—7；全启式—8。

带控制机构全启式—6。

脉冲式—9。

常用阀门代号表示

蝶阀型号表示方法蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS 快速蝶阀、FDBD方形百叶蝶阀；蝶阀编制代号：D表示蝶阀；传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动；连接方式代号：4法兰式、6焊接、7对夹式；结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心；密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工；压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位，一公斤等于0.1Mpa；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位；壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

截止阀型号表示方法截止阀附加代号：W表示波纹管、D表示低温、B表示保温；截止阀类别代号：J表示截止阀；截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动；截止阀连接方式：4法兰连接、6焊接；截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；截止阀公称压力：16表示压力 1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316。

球阀型号编制表示方法球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；球阀名称代号：Q表示球阀；球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；结构型式代号：浮动式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通；固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；150LB表示美标磅级压力，最大耐压等级可达2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa)；5K表示日级压力，最大压力63K;阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。

阀门分类表

阀门编号一览表
1.阀门类型代号用汉语拼音表示：
闸阀：Z 截止阀：J 节流阀：L 球阀：Q
蝶阀：D 隔膜阀：G 旋塞阀 : X 止回阀:H
安全阀 :A 减压阀:Y 疏水阀 :S 管夹阀:GJ
2.传动方式代号用阿拉伯数字表示：
电磁动：0 电磁液动：1 电一液动：2 蜗轮：3
正齿轮：4 伞齿轮：5 气动：6 液动：7
气一液动：8 电动：9
3．连接形式代号用阿拉伯数字表示：
内螺纹：1 外螺纹：2 法兰：4 焊接：6
对夹：7 卡箍：8 卡套：9
4．阀座密封面或衬里材料代号用汉语拼音字母表示：
铜合金：T 软橡胶：X 尼龙塑料：N 氟塑料:F
合金钢：H 渗氮钢：D 硬质合金：Y 衬胶：J
衬铅：Q 搪瓷：C 渗硼钢： P
锡基轴承合金：B 直接加工而成用W表示
5.阀体材料代号用汉语拼音字母表示：
HT25-47 [灰铸铁]：Z Cr5Mo[铬钼耐热钢]：I
KT30-6[可锻铸铁]：K 1Cr18Ni9Ti[铬镍钛耐酸钢]：P
QT40-15 [球墨铸铁]：Q Cr10Ni12Mo2Ti[铬镍钼钛耐酸钢]：R H62[铜合金]：T 12Cr1MoV[铬钼钒合金钢]：V
2G25Ⅱ[碳素钢]:C。

通用阀门型号及代号

通用阀门型号及代号通用阀门型号及代号（一）、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 --- 6 71、阀门类型代号：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S 蒸汽疏水阀Y减压阀G隔膜阀2、传动方式代号：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5.锥齿轮6气动7液动8气-液动9电动若为手动则省略3、连接方式代号：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号闸阀：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板截止阀：1直通式4角式5直流式止回阀：1直通式2升降立式3旋启单瓣式6旋启单瓣式球阀：1浮球直通式7固定直通式5、密封面材质代号H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W 本体材质( 碳化钨硬质合金)6、公称压力代号：用阿拉伯数字表示，其数值是以兆帕为单位的10倍。

如：16则代表1.6MPa7、阀体材料代号：阀体材料代号用汉语拼音字母表示。

PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号。

8、阀体材质代号T铜及铜合金C碳素钢P 18-8系不绣钢H Cr13系不锈钢Q球墨铸铁Z灰铸铁K 可断铸铁L铝合金9、示例：（DN表示口颈）Z41Y-16C DN400 闸阀，手动，法兰连接，平行式双闸板，硬质合金密封面，公称压力16公斤，阀体材质为铸钢口径400 J11T-16K DN40 截止阀，手动，内螺纹连接，直通式，铜合金密封面，公称压力16公斤，阀体材质为可锻铸铁口径40H41W-10T DN150 止回阀，手动，法兰连接，全（密封面与阀体都为铜），公称压力10公斤，口径150D941X—16C DN450 软密封蝶阀，电动，法兰连接，直通式，橡胶密封面，公称压力为16公斤，阀体材质为铸钢，口径450 （二）双偏心半球阀类型表示方法：阀门型号都有下面七个单元组成：1 2 3 4 5 --- 6 71、BQ双偏心半球阀2、传动方式代号：3蜗轮5伞齿轮6气动9电动3、连接方式代号：4法兰式6焊接式4、结构形式代号1直通式5直流式7管线直通式（通径）5、密封面材质代号W不锈钢适应介质水、蒸汽、污水、纸浆。

阀门型号及含义说明

阀门型号及含义说明、通用阀门：所有阀门型号都有下面七个单元组成:1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材1、阀门类型代号:即：Z闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀丫减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“ D”为低温阀门（低于一40C）;代号前加“B” 为保温的阀门（带加热套）；防火型F;缓闭型H。

（2）截止阀类型代号前加“ W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“ P”表示用于排渣系统阀门，加“ X”或“ K” 为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“ S”表示竖式安装，加“ W ”表示卧式安装。

（5）在地下水用闸阀类型代号前加“ D1 ”、“D2”表示短系列，加“ Q” 表示球蝶阀，加“ S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号:即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下:（一）闸阀结构形式代号:即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号:即：1直通式4角式5直流式（三）止回阀结构形式代号：即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号:（五）调节阀结构形式代号:（六）球阀结构形式代号:即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号:注明:结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢丫硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P陶瓷、渗硼钢W本体材质（碳化钨硬质合金）6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。

阀门代号标准

阀门代号标准
本标准规定了阀门的分类、驱动方式、连接形式、材质、用途、工作温度、压力等级等方面的代号，以便于阀门生产、使用和维护。

一、阀门类型
阀门类型代号由字母和数字组成，具体如下：
1. 字母：表示阀门类型，如球阀用“Q”，闸阀用“Z”，截止阀用“J”等。

2. 数字：表示阀门驱动方式，如电动用“0”，气动用“2”，液动用“3”，电液动用“4”，手动用“5”，伞齿轮传动用“6”等。

二、阀门驱动方式
阀门驱动方式代号由字母和数字组成，具体如下：
1. 字母：表示阀门驱动方式，如电动用“D”，气动用“Q”，液动用“Y”，电液动用“D3”等。

2. 数字：表示阀门连接形式，如内螺纹连接用“1”，外螺纹连接用“2”，法兰连接用“4”，承插焊连接用“6”，对夹连接用“7”等。

三、阀门连接形式
阀门连接形式代号由字母和数字组成，具体如下：
1. 字母：表示阀门连接形式，如内螺纹连接用“G”，外螺纹连接用“W”，法兰连接用“F”，承插焊连接用“C”，对夹连接用“D”等。

2. 数字：表示阀门特殊属性，如单向密封用“1”，双向密封用“2”，排渣用“3”等。

四、阀门材质
阀门材质代号由字母和数字组成，具体如下：
1. 字母：表示阀门主要材质，如铸钢用“G”，不锈钢用“S”，铸铁用“T”，铜用“T1”，塑料用“S1”等。

2. 数字：表示阀门辅助材质，如橡胶密封用“01”，聚四氟乙烯密封用“02”等。

五、阀门用途
阀门用途代号由字母和数字组成，具体如下：
1. 字母：表示阀门用途类别，如切断用“L”，调节用“Y”，分流用“F”，止回用“H”，安全阀用“A”等。

阀门型号表示方法及命名法

阀门型号表示方法及命名法截止阀J (手轮传动省略) 1 1 T ----1.6 DN25闸阀Z (手轮传动省略) 4 4 H-----6.4 P DN200止回阀H (手轮传动省略) 4 1 W-----2.5 DN100蝶阀 D 3 4 1 W----0.1 DN800安全阀 A 4 4 Y------10.0 DN32气动球阀 Q 6 4 1 F----16 C DN25电动球阀 Q 9 4 1 F----16 C DN50①②③④⑤⑥⑦⑧1、阀门型号各单元表示的意义①②③④类型传动方式连接方式结构形式⑤⑥⑦ - 阀座密封面或衬里材料公称压力(GB1048-05) 阀体材料（GB1047-05）⑧公称通径mm2、阀门类型代号闸阀(Z) 截止阀(J) 球阀(Q) 蝶阀(D) 隔膜阀(G)旋塞(X) 止回阀(H) 安全阀(A) 杠杆式安全阀(GA) 减压阀(Y) 疏水阀(S) 节流阀(L)3、传动方式代号电磁（0）电磁液动（1）电液动（2）涡轮（3）正齿轮（4）锥齿轮（5）气动（6）液动（7）气液动（8）电动（9）注：用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀省略4、连接形式代号内螺纹（1）外螺纹（2）法兰（4）焊接（6）对夹（7）卡箍（8）卡套（9）5、阀门结构形式代号（1）闸阀明杆平行式暗杆（楔式）单闸板3 双闸板4 单闸板5 双闸板6例：Z45H—例：Z46H—例：Z43H—例：Z44H—（同快开式排污阀）（2）截止阀直通式1 角式4（低进高出）例：J11T—1.6 D N25 例：J44H—32.0 D N 32（3）球阀直通式1 例：Q41H—1.6 D N150（4）蝶阀杠杆式0 垂直板式1 斜板式3 例：D341W—0.2涡轮传动、法兰连接、垂直板式例：D741W—2.5液动，法兰、垂直板式、铁芯（5）隔膜阀屋脊式1 截止式3 闸板式7例：G41X—1.6橡胶（6）旋塞式直通式3 T型三通式4 四通式5 例：X13W—1.6（7）止回阀（底阀）A升降式：直通式1 例：H41W—1.6（二段）H41H—6.4（四段）立式2 例：H42X—2.5（升降式底阀）H12X—2.5（内螺纹升降式底阀）B 旋启式：单瓣式4 例：H44W—1.6多瓣式5 双瓣式6 例：H46X—2.5（旋启式底阀）（8）安全阀A弹簧：a 封闭：带散热片全启式0 微启式1 全启式2带扳手全启式4 例：A44Y A44Hb 不封闭：双弹簧3 微启式7 ，5 带控制机构全启式6 全启式8（例：A48Y A48H）B脉冲式9 A49H （发电用）（9）减压阀薄膜式1 弹簧薄膜式2 活塞式3（例：Y43H—1.6Q）波纹管式4 杠杆式5（例：Y65H—1.6或6.4，锅炉减压）（10）疏水阀浮球式1 例：CS41H—1.6 D N40 自由浮球式9(厂三个)CS11H—1.6 内螺纹浮球式钟形浮子式5 例：S15H—1.6 内螺纹钟形浮子式脉冲式8热动力式9 例：CS49H—1.6 法兰，热动力式(厂三个)6、阀座密封面或衬里材料代号铜合金T（红手柄）合金钢H 橡胶X 尼龙N 氟塑料F 锡基轴承合金B 硬质合金Y 搪瓷C阀体直接加工W7、阀体材料代号不锈钢（1Cr18Ni9Ti）P 例：Q21F—40P球阀，外螺、直通、氟芯、不锈钢体例：J21W—64P截止阀，外螺、直通、阀芯由阀体材料加工、不锈钢体合金钢（12CrMoV）V 灰铸铁（HT25—47）Z(抗拉强度25MP a) 可锻铸铁（KT30—6）K 合金钢（Cr5Mo）I铜合金（H62）T 球墨铸铁（QT40—15Q ( 抗拉强度40MP a, 伸长率15%))铸钢（ZG25II）C（屈服点25MP阿）注：P n≤1.6Mpa的灰铸铁阀体和P n≤2.5Mpa的碳素钢阀体省略本代号。

阀门的材质代号和阀门型号

一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。

阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—12．传动方式代号用阿拉伯数字表示，按表1—2的规定②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。

防爆电动用“9B”表示。

3．连接形式代号用阿拉伯数字表示，按表1—3的规定表1—3注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13表1—4表1—5表1—6表1—8表1—910表1—注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。

表1—12表1—136．阀座密封面或衬里材料代号用汉语拼音字母表示，按表1—14的规定。

注：由阀体直接加工的阀座密封面材料代号用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

8．阀体材料代号用汉语拼音字母表示，按表1—15的规定表1—152．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。

防爆电动用“9B”表示。

3．连接形式代号用阿拉伯数字表示，按表1—3的规定表1—3注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13表1—46表1—表1—8表1—9表1—10注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。

表1—12表1—136．阀座密封面或衬里材料代号用汉语拼音字母表示，按表1—14的规定。

注：由阀体直接加工的阀座密封面材料代号用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

8．阀体材料代号用汉语拼音字母表示，按表1—15的规定注：PN≤1.0MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。

阀门型号及含义说明

阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。

（2）截止阀类型代号前加“W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。

（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。

阀门型号代号
