iphone ipad等苹果设备30针数据线接口定义

iphone ipad等苹果设备30针数据线接口定义，大家可能有用iphone,数据线,ipad,接口找到iphone ipad等苹果设备30针数据线接口定义，大家可能有用iPhone 数据线接口定义接口排列方式为:1.2."3.4."5.6."7.8."9...........29."30内部焊接点排列为:1 3 5 7 9 11 13 15 17 19 21 23 25 27 292 4 6 8 10 12 14 16 18 20 22 24 26 28 30接口定义为:1 Ground (-)地*2 Line Out - Common Ground (-)线路输出地*3 Line Out - R (+) R声道线路输出4 Line Out - L (+)L声道线路输出5 Line In - R (+) R声道线路输入6 Line In - L (+) L声道线路输入78复合视频输出(只有彩屏的ipod有效)******9S-Video色度输出(只有彩屏的ipod有效)10 S-Video亮度输出(只有彩屏的ipod有效)11 Serial GNDRS-232串口地12 Serial TxD RS-232串口TxD13 Serial RxD RS-232串口RxD1415 Ground (-)地**16 USB GND (-) USB电源负极**17183."3V Power (+)3."3V电源正极19 Firewire Power 12 VDC (+) 1394火线12V电源正极***20 Firewire Power 12 VDC (+)1394火线12V电源正极***21 Accessory Indicator附件识别接口****22 FireWire Data TPA (-) 1394火线数据TPA(-)23 USB Power 5 VDC (+)USB 5V电源正极24 FireWire Data TPA (+) 1394火线数据TPA(+)25 USB Data (-)USB数据(-)26 FireWire Data TPB (-)1394火线数据TPA(-)27 USB Data (+) USB数据(+)28 FireWire Data TPB (+) 1394火线数据TPB(+)29 FireWire Ground (-) 1394火线12V电源负极*****30 FireWire Ground (-) 1394火线12V电源负极*****iphone接口定义英文版的：30 pin connector used on the dock station for iPod and iPhone.Available in all Apple iPod MP3 player (iPod 1G, 2G, 3G, 4G, 5G and Nano).This connector is used on iPod (starting from 3rd generation) and iPhone. It isused to connect the iPod or iPhone to various devices:PC (via USB or FireWireIEEE1394), audio amplifier, serial device (controlled via the Apple AccessoryProtocol).Pin Signal Description1 GND Ground (-), internaly connected with Pin2 on iPod motherboard2 GND Audio and Video ground (-), internaly connected with Pin 2 on iPodmotherboard3 Right Line Out - R (+) (Audio output, right channel)4 Left Line Out - L(+) (Audio output, left channel)5 Right In Line In - R (+)6 Left In Line In - L (+)8 Video Out Composite video output (only when the slideshow mode is active oniPod Photo)9 S-Video Chrominance output for iPod Color, Photo only10 S-Video Luminance output for iPod Color, Photo only11 GND Serial GND12 Tx ipod sending line, Serial TxD13 Rx ipod receiving line, Serial RxD14 NC15 GND Ground (-), internaly connected with pin 16 on iPod motherboard16 GND USB GND (-), internaly connected with pin 15 on iPod motherboard17 NC183."3V3."3V Power (+)Stepped up to provide +5 VDC to USB on iPod Camera Connector.IfiPodisputtosleepwhileCameraConnectorispresent,+5VDCatthispinslowlydrains back to 0 VDC.19,20 +12V Firewire Power 12 VDC (+)21 Accessory Indicator/Serial enable Different resistances indicate accessorytype:1KOhm - iPod docking station, beeps when connected10KOhm - Takes some iPods into photo import mode1MOhm-Belkinautoadaptor,iPodshutsdownautomaticallywhenpowerdisconnectedConnecting pin 21 to ground with a 1MOhm resistor does stop the ipod when power(i.e. Firewire-12V) is cut. Looks to be that when this pin is grounded it closesa switch so that on loss of power the Ipod shuts off. Dock has the same Resistor.22 TPA (-) FireWire Data TPA (-)23 5 VDC (+) USB Power 5 VDC (+)24 TPA (+) FireWire Data TPA (+)25 Data (-) USB Data (-)26 TPB (-) FireWire Data TPB (-)27 Data (+) USB Data (+)Pins 25 and 27 may be used in different manner. To force the iPod 5G to charge inanycase,when"USBPower5VDC''(pin23)isfed,25mustbeconnectedto5Vthrougha10K Ohmresistor,and27mustbeconnectedtotheGround(forexample:pin1)witha 10KOhm resistor.28 TPB (+) FireWire Data TPB (+)29,30 GND FireWire Ground (-)NotesSignals with grey background may not exist on some docking stations.。

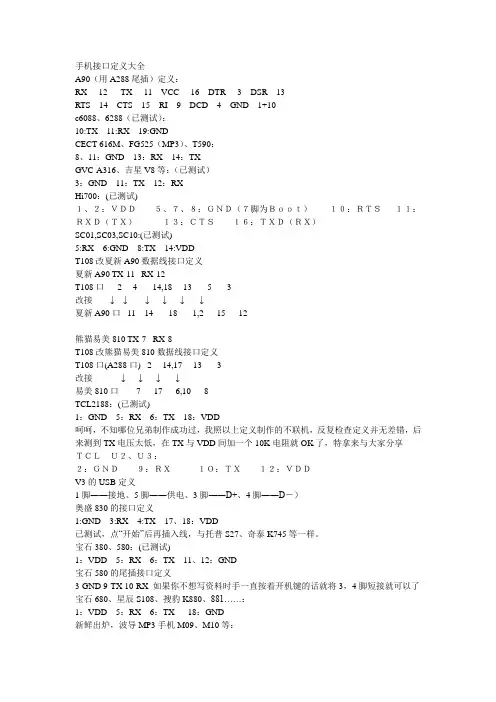

手机接口定义大全

手机接口定义大全A90（用A288尾插）定义：RX----12 TX----11 VCC----16 DTR----3 DSR---13RTS---14 CTS---15 RI---9 DCD---4 GND---1+10c6088、6288（已测试）：10:TX 11:RX 19:GNDCECT 616M、FG525（MP3）、T590：8、11：GND 13：RX 14：TXGVC-A316、吉星V8等：（已测试）3：GND 11：TX 12：RXHi700：(已测试)１、２：ＶＤＤ５、７、８：ＧＮＤ（７脚为Ｂｏｏｔ）１０：ＲＴＳ１１：ＲＸＤ（ＴＸ）１３：ＣＴＳ１６：ＴＸＤ（ＲＸ）SC01,SC03,SC10:(已测试)5:RX 6:GND 8:TX 14:VDDT108改夏新A90数据线接口定义夏新A90 TX-11 RX-12T108口 2 4 14,18 13 5 3改接↓↓↓↓↓↓夏新A90口11 14 18 1,2 15 12熊猫易美810 TX-7 RX-8T108改熊猫易美810数据线接口定义T108口(A288口) 2 14,17 13 3改接↓↓↓↓易美810口7 17 6,10 8TCL2188：(已测试)1：GND 5：RX 6：TX 18：VDD呵呵，不知哪位兄弟制作成功过，我照以上定义制作的不联机，反复检查定义并无差错，后来测到TX电压太低，在TX与VDD间加一个10K电阻就OK了，特拿来与大家分享ＴＣＬＵ２、Ｕ３：２：ＧＮＤ９：ＲＸ１Ｏ：ＴＸ１２：ＶＤＤV3的USB定义1脚――接地、5脚――供电、3脚――D+、4脚――D－）奥盛830的接口定义1:GND 3:RX 4:TX 17、18：VDD已测试，点“开始”后再插入线，与托普S27、奇泰K745等一样。

宝石380、580：(已测试)1：VDD 5：RX 6：TX 11、12：GND宝石580的尾插接口定义3-GND 9-TX 10-RX 如果你不想写资料时手一直按着开机键的话就将3，4脚短接就可以了宝石680、星辰S108、搜豹K880、881……：1：VDD 5：RX 6：TX 18：GND新鲜出炉，波导MP3手机M09、M10等：1：GND 3：RX 4：TX这是刷机线，不是下载MP3的，可读写字库，请注意此机尾插与一般手机相反．毫无保留奉献，请大家多多支持，支持者多的话将在近期上传读写平台．Ｓ７８８定义：ＴＸ－－３ＲＸ－－４地－－－１２测试通过波导SC02：5、6：GND 15：TX 16：RX 17、18：VDD迪比特2009：１：ＴＸ３：ＲＸ９：ＧＮＤ１０：ＶＤＤ迪比特2017：１：ＧＮＤ９：ＲＸ１０：ＴＸ１８：ＶＤＤ迪比特6668，6638.txt1：GND9：RX 10：TX 18：VDD东信730、750、755、832：(已测试)６：ＶＤＤ８：ＴＸ１０：ＲＸ１５：ＧＮＤ东信860的：３：ＧＮＤ５：ＲＸ６：ＴＸ高科cdma9988.txt4：GND 17：RX 18：TX海尔3000接口定义1脚B+ 2脚地9脚TX 16脚RX海尔彩智星3000：(已测试)2：GND 6：TX 7：RXTX加一个10K电阻到VDD吉示达888的接口定义11。

数据线的芯片

数据线的芯片数据线的芯片是数据线中的关键组件，也是数据传输和连接设备之间的桥梁。

芯片（Chip）是集成电路的一种，通常由硅制成，上面包含了大量的微小电子元件，可以实现复杂的功能。

数据线的芯片主要用于传输数据信号和控制信号，可以将电信号转换为数字信号，并实现高速、稳定的数据传输。

数据线的芯片主要由以下几个部分组成：1. 数据收发器（Transceiver）：数据收发器是数据线芯片的核心组成部分，负责将数据信号从一个设备传输到另一个设备。

数据收发器主要包括发送器和接收器两个部分，发送器将数字信号转换为模拟电信号发送出去，接收器将接收到的模拟电信号转换为数字信号。

2. 驱动器（Driver）：驱动器是驱动数据线信号发送器的一个电路，主要负责提供足够的电流和电压来驱动发送器，让信号能够正常传输到目标设备。

驱动器通常由多个晶体管和电阻等元件组成，可以根据需要调整输出的电流和电压。

3. 编码解码器（Encoder/Decoder）：编码解码器是数据线芯片中另一个重要的组件，主要负责将数据信号进行编码和解码。

编码器将传入的数据转换为符合特定规则的信号，以便于传输和存储；解码器则将接收到的编码信号解码为原始的数据信息。

编码解码器通常由逻辑门电路和触发器等元件组成。

4. 时钟电路（Clock Circuit）：时钟电路用于产生数据传输的时序信号，保证数据线的稳定和同步。

时钟电路通常由晶振和计数器等元件组成，具有高精度和稳定性。

时钟信号可以控制数据的传输速率和时间，保证数据的有序传输和恢复。

5. 错误检测和纠正电路（Error Detection and Correction Circuit）：错误检测和纠正电路用于检测和纠正数据传输中的错误。

它可以通过添加冗余数据、校验码等方式来保证数据的完整性和准确性，以提高数据传输的可靠性。

数据线的芯片还可以根据不同的应用场景进行定制和优化。

例如，USB数据线的芯片中还包括电源管理电路、USB协议处理器等特定功能部件；HDMI数据线的芯片则具有高清视频和音频处理能力。

手机芯片组及(数据线)接口定义大全

MOTO A925尾插通用接口定义：1-地, 6-供电, 4-D+, 5-D－V3尾插通用机型接口定义：1―地、5-供电、3-D+、4-D－）V680,V730: TX-3, RX-4, 地-5V998定义：9-GND, 11-UPLINK, 12-DOWNLINK, 13-DSCEN(5V), 14-EXT B+MOTO A768: SC29301,320W18,62147CV; 电源5188450 43A56; PXA262B1, HYE25L25616,040KAD1J, MD4832-d512; 功放k407e051b; BLUETOOTHSS E820: 6359EL1/3C5, KBB06B400M, C60501E, MV317SAQ, Y765, UAA3536, 3146, USB接口BC03P416SS d508: 5212EL10443e, KAP17WG00A, MV319DNQ, CF50603, Y765, RF3587G MP2590, BGY284Ed500 接口: 1-14-Batt, 2-D-, 3-Usb+, 4-D+, 5-Tx, 6-Rx, 8-11-GNDSS E808: 6359EL1/3, KBB06B400M, 照相MV317AQ, 电源C50601E, RF3146, PLL UAA3536, Y765, 3699, 3664, BC03SS P100: TR09WQTED28, LRS1828B, CSP1093CR1, SSH275, PSC2006, Si4205, Y762, LC9970, RF3133SS P518: CX80502, 3350WWZ, CX74063, CX20524, 功放CKY7732, CLC346, 和旋SEMAF三星S108：1-3-18-VDD, 20-22-GND, 19-RX, 23-TX, 13-RI 14-CD未试E700、d500（PCB093LBE）: 1-2-充, 3-扬声器, 4-RX2, 5-外电, 6-8-11-GND, 7-PWON, 9-TX2, 10-MIC, 12-充控, 13-JIG, 15-RTS1, 16-TX117-RX1, 18外电E708（PCB133LBEC）的数据线ＤＩＹＤ５００的数据线把原来的２，３线换到５，６脚就可以了．大家试一下（２－５．３－６）．可以刷机D518：10-GND, 12-TX, 13-RX索爱USB: T68、T238、T290C、J300C、T628、K500C、K506C、K508C、K700I、K700C、K300C、S700I、S700C、P800、P802、P900、P908、P910I、P910C等索爱DCU-11: A2218/A26XX/T20/T29/T60/T61/T62/R300/R380/R520/R600/T200/R320/T39/T100/T681/Z200 /Z208/T26T266S/T230/T300/T306/T310/T312/T316/T630/T620/T618/T610/P800/P802/Z600/Z608/P900/902/K700/K500/K506/K508/T290S/P910/z1010/J300索爱DCU-60: D750I K310 K510 K610 K750I K750C K758 M600 M608 P990 W300 W550 W600W700 W710 W800 W810 W900I W950 W958 Z520 Z525A Z530 Z550 Z710LG G282: AD6527BAB, 4455LZB, AD6535ABC, NEC5250T, CL761ST, NWV50, Si4205, 77325-12LG G232: AD6527BAB, AD6537, 4050L0Z, Si4205, 77325: 12-19-GND, 1-JTAGEN, 2-RST, 18-TX, 24-RX天龙T99/美晨T788首信c6268：13-TX, 16-RX, 20-VDD, 22-GND天龙T88、高科S238：8-RX,17-TX, 18-19-GND, 21-22-23-Vddsenson s308: 6525ACA; LRS1826A, 6521ACA, 155141, 3408, Y762C松下G70: 6525ACA; 5682CDSB; 6537; 762C; CX74063; CX77314-14松下X66: PMB7850E 3.1F, NEC MC26426312, PMB6810, PMB6256, RF3140, Y759三菱MT550: OM6357EL, PL129J80, 50601ET, N56964BY和旋,uaa3536,rf3133NEC N150: MT6218, PL064, MT6305, W99685, K9F5608U0, MT6219, RF3146,N6201: 4-5-充电, 12-23-Gnd, 21-22-24-BattTCL GM750: 6525, JL127, 6535, 2870A, SI4205,TCL718: 4-7-13-18-GND, 1-2-充电, 13-RX, 14-TXTCL E757 PDA K9F2808U0CTCL神典c767: 小板 vp40586A, 1602c3t, 电源Wap3A2, Si4200, Si4134, 0324CCEA, 功放CX73115-14；大板龙珠SZ328AVH， EPSON D1371401B1，DISKonCHIPMD3831D32V3，HYB39L128，CC0881，Y762TCL u2: 电源3014, AMD323GT,TCL3188的：1-12-GND（12-BOOT接地才联机）， 5-RX, 8-CTS, 10-TX, 11-RTS-13、17-VDDTCL u2 u3：2-GND, 9-RX, 10-TX, 12-VDDTCL2188：(已试)1-GND, 5-RX, 6-TX, 18-VDD测TX电压太低，在TX与VDD间加一个10K电阻就OK了TCLc328: 6-D+, 7-D-, 8-VCC, 17- GND; = TCL 628.D208.D866TCL MOBO828: 1-2-充, 3-4-17-18-地,长虹M818带MP3照像数据线用智能王的TCL700 MT20号数据线就可以写读软件或解锁6218456首爱长虹M638,M808,M898: 7-9-18-Gnd, 16-Batt, 1-2-充, 10-U+, 3-D-, 4-D+; 13-RX, 14-TX; ok海尔3000: 1-B+, 13-Batt, 2-14-地, 15-16-充, 9-TX,16-RX海尔彩智星3000：(wlx已试)2-GND, 6-TX, 7-RX, TX加一个10K电阻到VDD海尔天智星3000c: om6357el, m36w0r6030t0, pcf50601, BC03p531,2870A, IF uaa3536, 08123b3000: om6357el, 2020w0, 50601tet, bc03p415, uaa3536,2870a, 08123b, adg789海尔运天星2000: A6cpu, k5a3240y,3012, rf2253,trf6053, 08109b野马E708：3-4-GND, 14-RX, 15-TX, 22-23-24-VDD野马709: 6525, 2240WWZDQ, 6537, Y762, Si4205, RF3133G811: 80503-37, 1393A, 20460-32, 20505, CX74017, Y762, 功放16P SAMSING E518: 6357,50601, 2030W0ZT, 3536, RF3133, L2871和弦:没装屏或排线不行会不开机，电流像软件问题！三新e808+: 1-2-GND, 7-RXK, 9-TX三新SAMSING M1: 1-GND, 5-D-, 6-D+, 7-USB+, 8-充电sigmatel: PL064, Y762, D751749, 3025, TRF6151, AWT6108, 密913822 重复次数10 第一地址007095F6 最后地址007E9C461-2-batt, 7-15-16-18-gnd, 4-5-6-充电, 9-RX, 14-TXsigmatel 688: 1-2-3-Gnd, 4-5-6-充电, 7-8-9-Batt, 23-24VK700sky平台:17-18-地, 1-2-3-10-b+, 7-RX, 8-TX, 2-3-充电，060223bymikevk100: tx-7, rx-8, vcc-1VK系列和中桥C188 C288、D1已试：1-2-10-GND, 5-7-RX, 8-TX, 18-VDD 若不好联机，将10脚断开，不过联机时要按开机键。

手机接口简介

Mini USB
• 5pin • A型，B型，AB型 • B型最常见
手机接口简介
USB Type C
支持正反插 USB 3.1标准最大速度10Gbps 纤薄设计尺寸约为 8.3mm×2.5mm 可通过3A电流，最大提供100W的电力
USB Type C
• 新款MacBook的USB-C端口最高传输速率为5Gbps。最大输出电压为20 伏，可以加快充电时间。而USB-A型，到目前为止极限传输速率为 5Gbps，输出电压为5伏 • 新MacBook的USB-C型端口能够传输数据、进行充电也可以作为视频输出（（HDMI、VGA、DisplayPort））端口链接外部显示设备 • 不像老款USB端口，功率只能单向传输，USB-C型端口的功率传输是双向的，这意味着它可以拥有两种发送功率方式。用户不仅可以用笔记本为移动设备充电，也可以利用其它设备或移动电源为笔记本充电。 • USB-C可以与老的USB标准兼容，但用户需要额外购买适配器才能完成兼容。
• 触点的功能都由数字芯片定义 • 容易清洁 • 支持双向充电 • 不支持模拟音频，仅支持数字音频
苹果30pin
• • • • • • • 30pin 尺寸大高速数据传输音频输出控制台高清视频输出照片OTG
Байду номын сангаас
Micro USB
• • • • 2007年由USB—IF制定 USB 2.0 5pin 支持OTG
USB Type C
• • • • • • • • • 在2014年8月发布的USB 3.1标准中定稿诺基亚N1平板苹果 12寸 MacBook Zuk Z1 小米4c 一加手机2 乐视超级手机1s 魅族pro5 小米5

USB20A型、B型、Mini和Micro接口定义及封装

1、USB封装USB全称Universal Serial Bus （通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini 型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0 性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice （Date:10/20/2000 ）2、本文图片来源USB官方协议文档,由于USB 3.0 在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf ，下个版本USB 3.0 在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle 。

1.1、A 型USB 插头（plug ）和A 型USB 插座（receptacle ）引脚顺序（左侧为Plug，右侧为Receptacle ）引脚定义:编亏定义颜色识别1VBUS Red（红色）2D-White （白色）3D+Green（绿色）4GND Black（黑色）封装尺寸（单PIN Receptacle ）! 0 0.92 + 0.10(4) i! 7.00 + 0.10 --------- a!i 2.00 + 0.10 -41-―M!i 271 + 0.10 / : ■i 13,14+040 jj L ---- 0 2.30 + 0.10(2) ji Printed Circuit Board (PCB) Layout^ ■I ― B1 e, e* e, », ■■ e ■ e r s~ - - - —- ■ ™™ - - - ™™ - s B™™ s - —™™ 11.2、B 型USB 插头(plug )和B 型USB 插座(receptacle )引脚顺序（左侧为Plug，右侧为Receptacle ，注意箭头所指斜口向上，USB端口朝向自己）引脚定义、封装尺寸均与A型USB引脚说明相同封装尺寸（单PIN Receptacle ）:1.3、Mini B 型USB 插头(plug )和Mini B 型USB 插座(receptacle )引脚顺序（左侧为Plug，右侧为Receptacle ，注意宽边在上，USB端口朝向自己）引脚定义:编4 定义颜色识别 1 VBUS Red （红色） 2 D- White （白色） 3 D+ Green （绿色） 4 ID Not connected （未连接）5 GNDBlack （黑色）封装尺寸（Receptacle ）以上部分为USB 2.0规范内容，下面的 Micro USB 实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

各种手机芯片组及(数据线)接口定义大收编(精)

各种手机芯片组及（数据线）接口定义大收编 MOTO A925尾插通用接口定义：1-地, 6-供电, 4-D+, 5-D－V3尾插通用机型接口定义：1―地、5-供电、3-D+、4-D －）V680,V730: TX-3, RX-4, 地-5V998定义：9-GND, 11-UPLINK, 12-DOWNLINK, 13-DSCEN(5V, 14-EXT B+ MOTO A768: SC29301,320W18,62147CV; 电源5188450 43A56; PXA262B1,HYE25L25616,040KAD1J, MD4832-d512; 功放k407e051b; BLUETOOTHSS E820: 6359EL1/3C5, KBB06B400M, C60501E, MV317SAQ, Y765, UAA3536, 3146, USB接口BC03P416SS d508: 5212EL10443e, KAP17WG00A, MV319DNQ, CF50603, Y765,RF3587G MP2590, BGY284Ed500 接口: 1-14-Batt, 2-D-, 3-Usb+, 4-D+, 5-Tx, 6-Rx, 8-11-GND SS E808:6359EL1/3, KBB06B400M, 照相MV317AQ, 电源C50601E, RF3146, PLL UAA3536, Y765, 3699, 3664, BC03SS P100: TR09WQTED28, LRS1828B, CSP1093CR1, SSH275, PSC2006, Si4205, Y762, LC9970, RF3133SS P518: CX80502, 3350WWZ, CX74063, CX20524, 功放CKY7732, CLC346, 和旋SEMAF三星S108：1-3-18-VDD, 20-22-GND, 19-RX, 23-TX, 13-RI 14-CD未试 E700、d500（PCB093LBE ）: 1-2-充, 3-扬声器, 4-RX2, 5-外电, 6-8-11-GND, 7-PWON, 9-TX2, 10-MIC, 12-充控, 13-JIG, 15-RTS1, 16-TX117-RX1, 18外电E708（PCB133LBEC ）的数据线ＤＩＹＤ５００的数据线把原来的２，３线换到５，６脚就可以了．大家试一下（２－５．３－６）．可以刷机D518：10-GND, 12-TX, 13-RX索爱USB: T68、T238、T290C 、J300C 、T628、K500C 、K506C 、K508C 、K700I 、K700C 、K300C 、S700I 、S700C 、P800、P802、P900、P908、P910I 、P910C 等索爱DCU-11:A2218/A26XX/T20/T29/T60/T61/T62/R300/R380/R520/R600/T200/R320/T39/T100/T681/Z200/Z208/T26T266S/T230/T300/T306/T310/T312/T316/T630/T620/T618/T610/P800/P802/Z600/Z608/P900/902/K700/K500/K506/K508/T290S/P910/z1010/J300索爱DCU-60: D750I K310 K510 K610 K750I K750C K758 M600 M608 P990W300 W550 W600W700 W710 W800 W810 W900I W950 W958 Z520 Z525A Z530 Z550 Z710LG G282: AD6527BAB, 4455LZB, AD6535ABC, NEC5250T, CL761ST, NWV50, Si4205, 77325-12LG G232: AD6527BAB, AD6537, 4050L0Z, Si4205, 77325: 12-19-GND, 1-JTAGEN, 2-RST, 18-TX, 24-RX天龙T99/美晨T788首信c6268：13-TX, 16-RX, 20-VDD, 22-GND天龙T88、高科S238：8-RX,17-TX, 18-19-GND, 21-22-23-Vddsenson s308: 6525ACA; LRS1826A, 6521ACA, 155141, 3408, Y762C松下G70: 6525ACA; 5682CDSB; 6537; 762C; CX74063; CX77314-14松下X66: PMB7850E 3.1F, NEC MC26426312, PMB6810, PMB6256, RF3140, Y759三菱MT550: OM6357EL, PL129J80, 50601ET, N56964BY和旋,uaa3536,rf3133 NEC N150: MT6218, PL064, MT6305, W99685, K9F5608U0, MT6219, RF3146,N6201: 4-5-充电, 12-23-Gnd, 21-22-24-BattTCL GM750: 6525, JL127, 6535, 2870A, SI4205,TCL718: 4-7-13-18-GND, 1-2-充电, 13-RX, 14-TXTCL E757 PDA K9F2808U0CTCL 神典c767: 小板 vp40586A, 1602c3t, 电源Wap3A2, Si4200, Si4134,0324CCEA, 功放CX73115-14；大板龙珠SZ328AVH ， EPSON D1371401B1，DISKonCHIPMD3831D32V3，HYB39L128，CC0881，Y762TCL u2: 电源3014, AMD323GT,TCL3188的：1-12-GND （12-BOOT 接地才联机）， 5-RX, 8-CTS, 10-TX, 11-RTS-13、17-VDDTCL u2 u3：2-GND, 9-RX, 10-TX, 12-VDDTCL2188：(已试1-GND, 5-RX, 6-TX, 18-VDD测TX 电压太低，在TX 与VDD 间加一个10K 电阻就OK 了TCLc328: 6-D+, 7-D-, 8-VCC, 17- GND; = TCL 628.D208.D866TCL MOBO828: 1-2-充, 3-4-17-18-地,长虹M818带MP3照像数据线用智能王的TCL700 MT20号数据线就可以写读软件或解锁 6218456首爱长虹M638,M808,M898: 7-9-18-Gnd, 16-Batt, 1-2-充, 10-U+, 3-D-, 4-D+; 13-RX, 14-TX; ok海尔3000: 1-B+, 13-Batt, 2-14-地, 15-16-充, 9-TX,16-RX海尔彩智星3000：(wlx已试2-GND, 6-TX, 7-RX, TX加一个10K 电阻到VDD 海尔天智星3000c: om6357el, m36w0r6030t0, pcf50601, BC03p531,2870A, IF uaa3536, 08123b3000: om6357el, 2020w0, 50601tet, bc03p415, uaa3536,2870a, 08123b, adg789海尔运天星2000: A6cpu, k5a3240y,3012, rf2253,trf6053, 08109b野马E708：3-4-GND, 14-RX, 15-TX, 22-23-24-VDD野马709: 6525, 2240WWZDQ, 6537, Y762, Si4205, RF3133G811: 80503-37, 1393A, 20460-32, 20505, CX74017, Y762, 功放16PSAMSING E518: 6357,50601, 2030W0ZT, 3536, RF3133, L2871和弦:没装屏或排线不行会不开机，电流像软件问题！三新e808+: 1-2-GND, 7-RXK, 9-TX三新SAMSING M1: 1-GND, 5-D-, 6-D+, 7-USB+, 8-充电sigmatel: PL064, Y762, D751749, 3025, TRF6151, AWT6108, 密913822 重复次数10 第一地址007095F6 最后地址007E9C461-2-batt, 7-15-16-18-gnd, 4-5-6-充电, 9-RX, 14-TXsigmatel 688: 1-2-3-Gnd, 4-5-6-充电, 7-8-9-Batt, 23-24VK700sky 平台:17-18-地, 1-2-3-10-b+, 7-RX, 8-TX, 2-3-充电，060223bymikevk100: tx-7, rx-8, vcc-1VK 系列和中桥C188 C288、D1已试：1-2-10-GND, 5-7-RX, 8-TX, 18-VDD 若不好联机，将10脚断开，不过联机时要按开机键。

NMC 手持线接口定义图

串口线定义如下：（褐色线为第一引脚）
CK1 外接 5V 电源线
机壳前端 24pin 接口 12 24 11 23 10 22 9 21 8 20 19 7 18 17 5 16 4 15 14 3 2 1 6
外接电源线定义如下：正端接 24pin 转接口的第 19 脚
CK1 转接给 MC3 电源线电源共地端为 24pin 转接口的第 18 脚转给 MC3 电源线定义如下：正端（红色线）接 24pin 转接口的第 17 脚第 3 引脚接 24pin 转接口的第 1 脚第 4 引脚接 24pin 转接口的第 2 脚第 5 引脚接 24pin 转接口的第 3 脚第 6 引脚接 24pin 转接口的第 4 脚第 11 引脚接 24pin 转接口的第 5 脚第 12 引脚接 24pin 转接口的第 6 脚第 13 引脚接 24pin 转接口的第 7 脚橙色接 24pin 转接口的第 13 脚橙白接 24pin 转接口的第 14 脚绿白接 24pin 转接口的第 15 脚绿色接 24pin 转接口的第 16 脚
NMC 手持线接口定义图
CK1 USB 通讯线
USB 线定义如下：
CK1 串口线
黑线接 24pin 转接口的第 20 脚绿线接 24pin 转接口的第 21 脚红线接 24pin 转接口的第 22 脚白线接 24pin 转接口的第 23 脚银白色屏蔽线接 24pin 转接口的第 24 脚第 1 引脚（串口 1 发送端）接 24pin 转接口的第 12 脚第 2 引脚（串口 1 接收端）接 24pin 转接口的第 11 脚第 5 引脚（GND 端）接 24pin 转接口的第 10 脚第 6 引脚（串口 2 发送端）接 24pin 转接口的第 9 脚第 7 引脚（串口 2 接收端）接 24pin 转接口的第 8 脚

USB引脚定义

USB引脚定义USB（通用串行总线）是一种用于连接计算机和外部设备的标准接口。

它被广泛应用于计算机、手机、打印机、摄像头等各种设备之间的数据传输和通信。

USB接口最常见的应用方式是连接设备到计算机，方便传输数据、充电和进行其他操作。

为了确保设备之间的兼容性和正常工作，USB接口的引脚定义起着重要的作用。

USB接口通常由四根线组成，分别是VCC（电源线）、D+（差分数据线正极）、D-（差分数据线负极）和GND（接地线）。

这些引脚的定义是根据USB规范来确定的，确保设备能够正确地进行数据传输和电力供应。

1. VCC（电源线）VCC引脚是用来提供电源给USB设备的，它通常由主机（如计算机）提供电力。

VCC的电压通常为5V，通过这根线为设备提供操作所需的电力。

在连接设备时，VCC引脚会传输电流，为设备供电。

2. D+（差分数据线正极）D+引脚是用来传输数据信号的，它是USB接口中的正极数据线。

它与D-引脚一起用于实现USB设备和主机之间的数据通信。

D+引脚的电平变化表示不同的数据传输状态，使得设备能够进行数据传输和通信。

3. D-（差分数据线负极）D-引脚是用来传输数据信号的，它是USB接口中的负极数据线。

与D+引脚配合使用，D-引脚也用于实现USB设备和主机之间的数据通信。

D-引脚的电平变化与D+引脚一起被用来传输数据信号。

4. GND（接地线）GND引脚是用来连接设备和主机的电地线。

它的主要作用是提供电路的接地点，确保数据传输的稳定性和可靠性。

GND引脚通常与其他引脚一起连接，确保设备和主机处于相同的电势。

通过以上四个引脚的定义，USB接口实现了设备之间的数据传输、电力供应和通信功能。

这种标准化的接口定义使得设备能够在不同的品牌和型号之间进行互联和兼容，提高了设备的可用性和可扩展性。

无论是在家庭、办公室还是工业领域，USB接口都发挥着重要的作用，为我们的生活和工作带来了极大的便利。

总结起来，USB接口的引脚定义是VCC（电源线）、D+（差分数据线正极）、D-（差分数据线负极）和GND（接地线）。

各种接口针脚定义大全

3.5mm插头最常见的立体声耳机分三层，标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。

最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。

由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。

USB接口USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口定义图USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT-绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+黑色－地线： GND、GroundUSB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。

最全的USB数据线接口资料

USB 接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A 型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro 还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号1234定义VBUSD-D+GND颜色识别Red （红色）White （白色）Green （绿色）Black （黑色）封装尺寸（单 PIN Receptacle ）：2、B 型 USB 插头（plug ）和 B 型 USB 插座（receptacle ）引脚顺序（左侧为 Plug ，右侧为 Receptacle ，注意箭头所指斜口向上，USB 端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号12345封装尺寸（Receptacle）：定义VBUSD-D+IDGND颜色识别Red（红色）White（白色）Green（绿色）Not connected（未连接）Black（黑色）以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

手机接口定义大全

USB接口针脚定义,插口针脚识别

USB接口针脚定义，插口针脚识别
USB接口通常只有4根线，两根电源线和两根数据信号线，故信号是串行传输的。

USB接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要。

USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，
否则会烧坏USB设备或者电脑的南桥芯片。

USB接口定义如下：
USB接口定义颜色
一般的排列方式是：红白绿黑从左到右
定义：
红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+ 白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+
黑色－地线：GND、Ground
其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

这些说明为
技术人员总结的，仅供参考。

我们手机上一般用的都是B型Mini-USB口
关于MINIUSB
一般MINIUSB是5芯的：
1——VCC
2——D-
3——D+
4——ID
5——GND
常见USB接口识别。

主板全部接口定义

ISA 总线：为16位系统总线,ISA 槽有98个脚,数据线有16条,地址线有27条,其余为控制信号线,接地线,电源线和时钟.其工作频率为8MHz,数据传输速率为16MB/s.ISA 总线(顶视图)备注：1. Reset ：复位,开机瞬间低→高→低.2. IRQ ：中断请求信号3. DRQ ：DMA 请求信号4. OWS ：零等待状态信号5. SMEMW ：存储器写指令.6. SMEMR ：存储器读指令.7. IOW ：I/O 写命令8. IOR ：I/O 读命令9.DACK ：DMA 响应信号10. Refresh ：刷新脉冲 11. SLCK ：系统时钟 12. T/C ：结束记数信号13. BALE ：系统地址锁存允许信号 14. OSC ：基本时钟 15. IO CH CK ：I/O 通道检验 16. IO CHRDY I/O 通道就绪 17. AEN ：地址允许脉冲 18. I/O CS16：I/O 16位片选信号 19. Master ：主控信号DC20：SBHE ：高字节允许信号 21：MEM R ：内存读信号 22：MEM W ：内存写信号23：SD7—SD0 ： 8条低位数据总路线 SD3到I/O 芯片上去了 ; SD2与Bios 联系24：LA23—LA17： 7条高位地址总线25：SA19—SA0 ：20条低位地址总线 (SA16-SA0到BIOS 上去了)26：SD08—SD15 ：8条高位数据总线为32位总线,且可扩展为64位,有124个脚(实际上去掉4个定位卡有120引脚),AD线有32条,工作频率为33MHZ/66MHZ,最大传输速率133MB/S.总线宽度32位(5V) 64位 3.3V.ＰＣＩ总线(３２位)底视图注：１、”＃”表低电平有效.２、Reserved为保留线.３、GND为地.４、ＡＤ线为数据地址复合线.为图形加速端口直接跟北桥相连,让图形处理器与系统的主内存直接相连增加传输速率,在显存不足的情况下可以直接调用主内存,分别达到AGP 1X 266MB/S、AGP 2X 533MB/S、AGP 4X 1066MB/S、AGP 8X 2132MB/S,AGP总有132脚,AD线有32条,在维修时可以理解为高速的PCI总线.A 2 4脚为RST B24脚为CLK AD 线有32条 VCC=3 .3V, VDD=1.5VAGP底视图AGP的关键信号：和PCI类似,但时钟不同,主要信号来自北桥复位和PCI并联168线DIMM引脚(底视图)注：关键信号：64根数据线+16根地址线+4根时钟+2片选+2行列选通+3.3V供电CS为片选CLK为时钟VCC为3.3V NC为空脚,GND为地CAS行选通RAS列选通DDR184PIN 底视图注：1：VDD：2.5V 4：A：地址线2：GND：接地5：DCLK：时钟3：D：数据线6：NC：空脚关键信号：64根数据+17根地址+6时钟+片选+行列选通+2.5V供电+1.25V数据线的供电打印口底视图：1 2 3 4 5 6 7 8 9 10 11 12地地地地地地地地589 589 559 58913 14 15 16 17 18 19 20 21 22 23 24 25558 559 558 558 589 589 589 589 589 589 589 590 589IDE和FDD(顶视图)注：1、DMARQ DMA请求信号; 2、DMACK为DMA响应信号; 3、IORDY为IO设备就绪信号; 4、INTRQ为中断请求信号; 5、IOCS16#为IO片选16 ;。

USB接口定义及USB接口外形图 - 电子元器件

USB接口定义及USB接口外形图 - 电子元
器件
USB是一种常用的pc接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要
USB接口定义图
usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：
黑线：gnd
红线：vcc
绿线：data+
白线：data-
USB引脚定义
PinNameDescription1VCC+5 VDC2D-Data -3D+Data +4GNDGround 一般而言：
红(Vcc)，白(D-)，绿(D+)，黑(GND)
mini usb引脚定义
引脚功能颜色备注1V BUS红电源+5V2DATA-白数据－3DATA+绿数据＋4IDA型：与地相连
B型：不接地(空)5GND黑地其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)
如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)。

各种USB接口定义

【原创】标准USB，Mini-USB接口定义（绝对经典）
看到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。

下面介绍的是标准USB接口定义
USB是一种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB 设备或者电脑的南桥芯片！
其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

这些说明为技术人员总结的，仅供参考。

我们手机上一般用的都是B型Mini-USB口
下面贴一张常见的USB接口图片
从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)。
