教你区分LVDS屏线及屏接口定义(精)

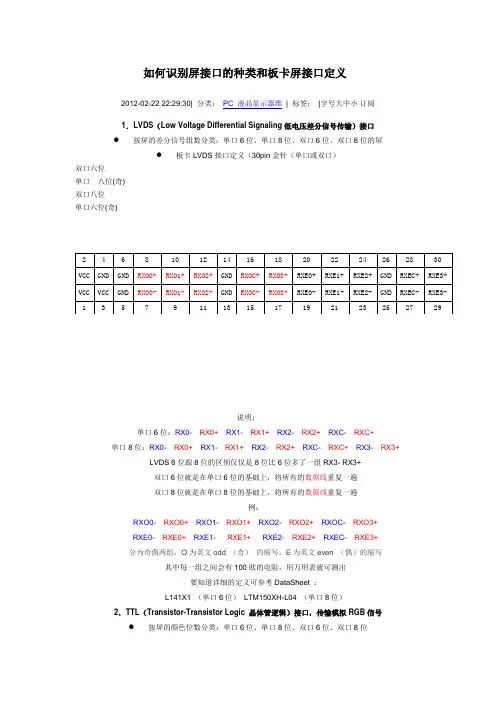

如何识别屏接口的种类和板卡屏接口定义
如何识别屏接口的种类和板卡屏接口定义2012-02-22 22:29:30| 分类：PC 液晶显示器维| 标签：|字号大中小订阅1．LVDS（Low Voltage Differential Signaling低电压差分信号传输）接口●按屏的差分信号组数分类：单口6位、单口8位、双口6位、双口8位的屏●板卡LVDS接口定义（30pin金针（单口或双口）双口六位单口八位(奇)双口八位单口六位(奇)说明：单口6位：RX0- RX0+ RX1- RX1+ RX2- RX2+ RXC- RXC+单口8位：RX0- RX0+ RX1- RX1+ RX2- RX2+ RXC- RXC+RX3- RX3+ LVDS 6位跟8位的区别仅仅是8位比6位多了一组RX3- RX3+双口6位就是在单口6位的基础上，将所有的数据线重复一遍双口8位就是在单口8位的基础上，将所有的数据线重复一遍例：RXO0- RXO0+ RXO1- RXO1+ RXO2- RXO2+ RXOC- RXO3+RXE0- RXE0+ RXE1- RXE1+ RXE2- RXE2+ RXEC- RXE3+分为奇偶两组，O为英文odd （奇）的缩写，E为英文even （偶）的缩写其中每一组之间会有100欧的电阻，用万用表就可测出要知道详细的定义可参考DataSheet ：L141X1 （单口6位）LTM150XH-L04 （单口8位）2．TTL（Transistor-Transistor Logic 晶体管逻辑）接口，传输模拟RGB信号●按屏的颜色位数分类：单口6位、单口8位、双口6位、双口8位●板卡TTL接口定义：1）．金针插座：40pin金针（单口TTL）、40pin＋30pin金针（双口TTL）2）．FFC座：32pinFFC（单口TTL）、45pinFFC、45pin＋30pinFFC（双口TTL）、50pinFFC单口只按表1连接（奇）表1（偶）表2●说明：单口6位：R0 R1 R2 R3 R4 R5G0 G1 G2 G3 G4 G5B0 B1 B2 B3 B4 B5 DCLK HS VS DEN单口8位：R0 R1 R2 R3 R4 R5 R6 R7G0 G1 G2 G3 G4 G5 G6 G7B0 B1 B2 B3 B4 B5 B6 B7 DCLK HS VS DENTTL 6位跟8位的区别是8位比6位每一组颜色通道多了R6 R7、G6 G7、B6 B7、双口6位就是在单口6位的基础上，将R G B三组线重复一遍双口8位就是在单口8位的基础上，将R G B三组线重复一遍例：RO0 RO1 RO2 RO3 RO4 RO5GO0 GO1 GO2 GO3 GO4 GO5BO0 BO1 BO2 BO3 BO4 BO5RE0 RE1 RE2 RE3 RE4 RE5GE0 GE1 GE2 GE3 GE4 GE5BE0 BE1 BE2 BE3 BE4 BE5 DCLK HS VS DEN要知道详细的定义可参考DataSheet ：AA121SK12（单口6位）M150X2-T06 （双口6位）3．RSDS接口（低振幅差分信号传输）●接口类型：50pinFFC（单口RSDS）、50pin＋30pinFFC（双口RSDS）、30+30oinFFC4．TMDS（Transition Minimized differential Signaling 最小化传输差分信号）接口●接口类型：20/30pin●传输信号如：RX0- RX0+ RX1- RX1+ RX2- RX2+ RXC- RXC+5．TCON接口（gamma+RGB信号传输）●接口类型：30pin＋30pinFFC。
液晶屏LVDS线类型图文讲解
液晶屏LVDS线类型图文讲解1、本资料是部分显示屏所使用的lvds线汇总表，其中对lvds接口插座、特征、编码等作了介绍。
如果这些显示屏的lvds线损坏，可参考；2、由于1920x1080低清屏对应的数字板lvdsUSB电路标准化较统一，可以考量通过更改lvds线，对高清屏代用表中lvds插座及排序不同的屏进行代用；3、由于非1920x1080显示屏对应的数字板lvdsUSB电路标准化不统一，如果代用屏的机芯与被代用屏的机芯相同，则可考虑通过更改lvds线，对标清屏代用表中lvds插座及排序不同的屏展开代用；如果代用屏的机芯与被代用屏的机芯相同，则无法通过修改lvds 线，对这些屏进行代用。
4、本资料可能会存有不精确之处，可供大家参照，并恳请大家表示错误之处，谢谢！一、26寸以下（含26寸部分屏和三星2021年后32寸屏）1366*768端子：fi-x30s1特征：lvdspin30，29，28供电2、5组与lvds数据双绞线材料：a46-bb40dl-ssxh1g400该接口适用于26寸以下（含26寸部分屏、2021年后三星32寸hd屏）分辨率为hd（1366*768）的屏1440*9001680*10501920*1080端子：fi-x30s特征：1、lvdspin30，29，28供电2、10组与lvds数据双绞线典型和材料号：46-ab250l-cm0c1g该USB适用于于26寸以下（含26寸部分屏），除分辨率1366*768外的屏二、26寸以上（含26寸部分屏）参数：1366*76860hz端子：fi-x30s1、lvdspin1--4供电2、5组与lvds数据双绞线46-ab45dl-lgxj1g附注：该USB适用于于26寸以上（含26寸部分屏）分辨率为hd即1366*768的屏，主要采用于除三星屏外的其他厂家的屏，如lg,auo,cmo,sharp等，参数：1366*76860hz端子：fi-e30s特征1、lvdspin28--30供电2、5组与lvds数据双绞线材料：46-bb350b-ss5h1g附注：该USB适用于于32寸以上分辨率（1366*768）三星旧有型号屏，例如三星32寸ss5；2021年后hd屏不再采用该USB参数：1920*108060hz端子：fi-re51特征：1、lvdspin1--4供电材料:46-fb40hl-ss9m1g备注：该接口适用于分辨率（1920*1080）三星屏,其他厂家panel参考选用。
常见LVDS屏接口定义
2常见屏的接口LVDS接口：比较常见的接口，有14针插接口，20P针插、30针插和片插等多为LVDS接口LVDS常用的驱动板：2023（支持17寸以下含17寸的所有LVDS屏VGA烧录模式）2025（支持19寸以下含19寸以下的所有LVDS屏VGA烧录模式）NTA91B（支持22寸或1680*1050以下的所有LVDS屏VGA烧录模式）2621免程序驱动板（直接跳线就可支持14-19等LVDS屏免烧录）TTL接口：（与LVDS的屏线区别TTL的屏线相对较多）TTL屏要求驱动板输入单或双6位/8位的三基色的TTL电平，所以连接线用得比较多，一般有31扣41扣30软排线+40软排线60扣70扣80扣等，特点线比较多驱动板：RTMC7B（新款TTL驱动板支持所有TTL接口协议还可支持TMDS TCON接口屏代替2013 2533 2033等驱动板）鼎科2033V免程序驱动板RSDS接口：单50软排线、双40软排线（50+30）软排线一般为RSDS接口。
驱动板：MA4B:支持双40 30+50 单50软排线RSDS专用驱动板TCON接口：Timing Controller（不常用）现在很多的型号的液晶屏接受的是LVDS信号，而Driver IC收到的是RSDS信号，这中间就是由TCON实现的转换，不少屏是RSDS接口的，是PANEL厂家为了减少PANEL成本，省掉了TCON芯片，因为目前的很多驱动板IC都可以直接处理RSDS 信号了。
TMDS接口（不常用）是一种类似于LVDS的接口。
该接口在液晶发展中属于昙花一现。
典型的有三星公司出的LT181E2-131、LT170E2-131、日立的TX38D21V、LG的LP141X1等。
最新到货！！超小体积四灯小口高压板特价销售，联想方正系列超小体积电源高压一体板疯狂特价销•上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，知识点：TTL接口的屏线明显比LVDS的屏线多常见31扣41扣30+50 60扣70扣80扣TTL的屏也有单组数据和双组数据之分以此类推就可以了常见TTL屏线D6T（单6位TTL）：31扣针，41扣针。
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
LVDS接口定义及标准
LVD LVD 低電對多線，廣泛盟）199公佈範，現，纜。
高傳LVD 成，很高mV 在有的M 理很輸入1）S 接口定義DS 接口又稱電壓差分信多點的連接，也可以是平泛的應用。
）的ANSI/T 95年11月佈了IEEE ，對於生產工，其供電電。
標準推薦傳輸速率可DS 接口的原一個簡單，如圖1所高，驅動器電V 。
通過驅有些最新生MAX9121/9在LVDS 很簡單，因為入端產生的來傳送信號表1是LV 表2是接義及標準稱RS-644信號，這種技接，具有低功平衡電纜。
目前，流行TIA/EIA －6，以美國國1596.3標準工藝、傳輸電壓可以從+薦的最高數據可達1.923G 原理及電特單的LVDS 傳所示。
驅動器電流大部分驅動器的開關生產的LVDS 9122等。
系統中，採為一對差分效果是相互號，從而可VDS 驅動器接收器的主要4總線接口技術的核心是功耗、低誤。
LVDS 在對行的LVDS 技644標準，國家半導體準。
這兩個輸介質和供電+5V 到+3.3據傳輸速率Gbps 。
特性傳輸系統由器的電流源分直接流過關，改變直S 接收器中採用差分方分線對上的電互抵消的，可以大大提高器的主要電要電特性參，是20世紀是採用極低誤碼率、低串對信號完整技術規範有另一個是體公司為主推個標準注重於電電壓等則3V ，甚至更率是655Mbp 一個驅動器源（通常為3100Ω的終直接流過電阻中，100Ω左方式傳送數據電流方向是因而對信號高數據傳輸電特性參數參數。
紀90年代低的電壓擺幅串擾和低輻整性、低抖動有兩個標準IEEE 159推出了ANS 於對LVDS 則沒有明確更低；其傳輸ps ，而理論器和一個接3.5mA ）來終端電阻，從阻的電流的左右的電阻直據，有著比是相反的，當號的影響很輸速率和降低才出現的一幅高速差動輻射等特點動及共模特：一個是T 96.3標準。
SI/TIA/EIA S 接口的電。
LVDS 可輸介質可以論上，在一收器通過一來驅動差分線從而在接收的有無，從而直接集成在比單端傳輸方當共模方式很小。
显示器芯片级维修课程-LVDS 屏线以及接口(第十讲)
4、根据屏参数选择对应的驱动程序。 例： PC-202S
指SCALER 芯片型号
例：LTM150XN07-XGA-5V-SI8L-NA-5KEY 注：尺寸、显示模式、色差对得上的程序都可以刷，没有原程序后找其他程序。
注：薄屏全部3.3V供电，厚屏全部红5V供电。 如何确定屏接口类型：
1、量供电脚和接地脚。 2、量每组差分之间值一致，在100欧或120欧左右。
点屏配板和刷写程序 1、根据屏的型号确定屏的参数：
例：LTM150XKN07-
生产厂家(三星) 屏幕大小尺寸(15寸) XGA显示模式：1280*768
2、根据客户需求配板： 接口： PC+DVI AV TV HDMI USB SD CF
1
3
5
7
11
13 15
17 时 19 色 21 23
25 27 时 29 色 31
色度差分
钟度
差
差 色度差分
钟度 差差
分分
分分
SI6L(四组双绞线) SI8L(五组双绞线)
D06L(八组双绞线)
D08L(十组双绞线)
LVDS屏线采用双绞差分传输，按接口类型分为： 片插：FIX 30P/SI6L 、SI8L、D06L、D08L 20P/SI6L、SI8L 针插：DF-14(最厚、孔最大):30P/D08L 20P/D06L、SI6L、SI8L DF-19(最薄、孔最小):14P/SI6L 20P/SI6L、SI8L 30P/D08L 51146:20P/SI6L、SI8L、D06L 30P/D08L LG专用 D08L东芝专用 FIS:IBM早期专用
偶数
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
各种液晶屏接口定义TCON,TTL,LVDS
TTL电平TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。
TTL电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL接口的操作恰能满足这个要求。
TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。
这是由于可靠性和成本两面的原因。
因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。
数字电路中，由TTL电子元器件组成电路使用的电平。
电平是个电压范围，规定输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
英文全称为：transistor transistor logic“TTL集成电路的全名是晶体管-晶体管逻辑集成电路（Transistor-Transistor Lo gic),主要有54/74系列标准TTL、高速型TTL（H-TTL）、低功耗型TTL（L-TTL）、肖特基型TTL（S-TTL）、低功耗肖特基型TTL（LS-TTL）五个系列。
标准TTL输入高电平最小2V，输出高电平最小2.4V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.4V，典型值0.2V。
S-TTL输入高电平最小2V，输出高电平最小Ⅰ类2.5 V，Ⅱ、Ⅲ类2.7V,典型值3.4V,输入低电平最大0.8V，输出低电平最大0.5V。
lvds液晶屏幕接口详解
1.LVDS输出接口概述液晶显示器驱动板输出得数字信号中,除了包括RGB数据信号外,还包括行同步、场同步、像素时钟等信号,其中像素时钟信号得最高频率可超过28MHz。
采用TTL接口,数据传输速率不高,传输距离较短,且抗电磁干扰(EMI)能力也比较差,会对RGB数据造成一定得影响;另外,TTL多路数据信号采用排线得方式来传送,整个排线数量达几十路,不但连接不便,而且不适合超薄化得趋势。
采用LVDS输出接口传输数据,可以使这些问题迎刃而解,实现数据得高速率、低噪声、远距离、高准确度得传输。
那么,什么就是LVDS输出接口呢？LVDS,即Low Voltage Differential Signaling,就是一种低压差分信号技术接口。
它就是美国NS公司(美国国家半导体公司)为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制得一种数字视频信号传输方式。
LVDS输出接口利用非常低得电压摆幅(约350mV)在两条PCB走线或一对平衡电缆上通过差分进行数据得传输,即低压差分信号传输。
采用LVDS输出接口,可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s得速率传输,由于采用低压与低电流驱动方式,因此,实现了低噪声与低功耗。
目前,LVDS输出接口在17in及以上液晶显示器中得到了广泛得应用。
2.LVDS接口电路得组成在液晶显示器中,LVDS接口电路包括两部分,即驱动板侧得LVDS输出接口电路(LVDS发送器)与液晶面板侧得LVDS输入接口电路(LVDS接收器)。
LVDS发送器将驱动板主控芯片输出得17L电平并行RGB数据信号与控制信号转换成低电压串行LVDS信号,然后通过驱动板与液晶面板之间得柔性电缆(排线)将信号传送到液晶面板侧得LVDS接收器,LVDS接收器再将串行信号转换为TTL电平得并行信号,送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路得组成示意图。
图1 LVDS接口电路得组成示意图在数据传输过程中,还必须有时钟信号得参与,LVDS接口无论传输数据还就是传输时钟,都采用差分信号对得形式进行传输。
lvds液晶屏幕接口详解
1．LVDS输出交心概括之阳早格格创做液晶隐现器启动板输出的数字旗号中，除了包罗RGB数据旗号中，还包罗止共步、场共步、像素时钟等旗号，其中像素时钟旗号的最下频次可超出28MHz.采与TTL交心，数据传输速率没有下，传输距离较短，且抗电磁搞扰（EMI）本领也比较好，会对付RGB数据制成一定的做用；其余，TTL多路数据旗号采与排线的办法去传递，所有排线数量达几十路，没有单连交便当，而且没有符合超薄化的趋势.采与LVDS输出交心传输数据，不妨使那些问题迎刃而解，真止数据的下速率、矮噪声、近距离、下准确度的传输.那么，什么是LVDS输出交心呢？LVDS，即Low V oltage Differential Signaling，是一种矮压好分旗号技能交心.它是好国NS公司（好国国家半导体公司）为克服以TTL电仄办法传输宽戴下码率数据时功耗大、EMI电磁搞扰大等缺面而研制的一种数字视频旗号传输办法.LVDS输出交心利用非常矮的电压晃幅（约350mV）正在二条PCB走线大概一对付仄稳电缆上通过好分举止数据的传输，即矮压好分旗号传输.采与LVDS输出交心，不妨使得旗号正在好分PCB线大概仄稳电缆上以几百Mbit／s的速率传输，由于采与矮压战矮电流启动办法，果此，真止了矮噪声战矮功耗.暂时，LVDS输出交心正在17in及以上液晶隐现器中得到了广大的应用.2．LVDS交心电路的组成正在液晶隐现器中，LVDS交心电路包罗二部分，即启动板侧的LVDS输出交心电路（LVDS收支器）战液晶里板侧的LVDS 输进交心电路（LVDS交支器）.LVDS收支器将启动板主控芯片输出的17L电仄并止RGB数据旗号战统制旗号变换成矮电压串止LVDS旗号，而后通过启动板与液晶里板之间的柔性电缆（排线）将旗号传递到液晶里板侧的LVDS交支器，LVDS交支器再将串止旗号变换为TTL电仄的并止旗号，支往液晶屏时序统制与止列启动电路.图1所示为LVDS交心电路的组成示企图.图1 LVDS交心电路的组成示企图正在数据传输历程中，还必须奇尔钟旗号的介进，LVDS 交心无论传输数据仍旧传输时钟，皆采与好分旗号对付的形式举止传输.所谓旗号对付，是指LVDS交心电路中，每一个数据传输通道大概时钟传输通道的输出皆为二个旗号（正输出端战背输出端）.需要证明的是，分歧的液晶隐现器，其启动板上的LVDS 收支器没有尽相共，有些LVDS收支器为一片大概二片独力的芯片（如DS90C383），有些则集成正在主控芯片中（如主控芯片gm5221内里便集成了LVDS收支器）.3．LVDS输出交心电路典型与TTL输出交心相共，LVDS输出交心也分为以下四种典型：（l）单路6位LVDS输出交心那种交心电路中，采与单路办法传输，每个基色（即RGB三色中的其中所有一种颜色）旗号采与6位数据（XOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－），共18位RGB（6bit X 3（RGB3色））数据，果此，也称18位大概18bit LVDS交心.此，也称18位大概18bit LVDS 交心.（2）单路6位LVDS输出交心那种交心电路中，采与单路办法传输，每个基色旗号采与6位数据，其中奇路数据为18位，奇路数据为18位，共36位RGB数据，果此，也称36位大概36bit LVDS交心.（3）单路8位1TL输出交心那种交心电路中，采与单路办法传输，每个基色旗号采与8位数据（XOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－，TXOUT3+,TXOUT3），共24位RGB 数据(8bit X 3)，果此，也称24位大概24bit LVDS交心.（4）单路8位1TL输出位交心那种交心电路中，采与单路办法传输，每个基色旗号采与8位数据，其中奇路数据为24位，奇路数据为24位，共48位RGB数据，果此，也称48位大概48bit LVDS交心4．典型LVDS收支芯片介绍典型的LVDS收支芯片分为四通道、五通道战十通道几种，底下简要举止介绍.（1）四通道LVDS收支芯片图2 所示为四通道LVDS收支芯片（DS90C365）内里框图.包罗了三个数据旗号（其中包罗RGB、数据使能DE、止共步旗号HS、场共步旗号VS）通道战一个时钟旗号收支通道.图2 4通道LVDS收支芯片内里框图4通道LVDS收支芯片主要用于启动6bit液晶里板.使用四通道LVDS收支芯片不妨形成单路6bit LVDS交自电路战奇／奇单路6bit LVDS交心电路.（2）五通道LVDS收支芯片图3 所示为五通道LVDS收支芯片（DS90C385）内里框图.包罗了四个数据旗号（其中包罗RGB、数据使能DE、止共步旗号IIS、场共步旗号vs）通道战一个时钟旗号收支通道.图3 5通道LVDS收支芯片内里框图五通道LVDS收支芯片主要用于启动8bit液晶里板.使用五通道LVDS收支芯片主要用去形成单路8bit LVDS交心电路战奇／奇单路8bit LVDS交心电路.（3）十通道LVDS收支芯片图4所示为十通道LVDS收支芯片（DS90C387）内里框图.包罗了八个数据旗号（其中包罗RGB、数据使能DE、止共步旗号HS、场共步旗号VS）通道战二个时钟旗号收支通道.图4 十通道LV DS收支芯片内里框图十通道LVDS收支芯片主要用于启动8bit液晶里板.使用十通道LYDS收支芯片主要用去形成奇／奇单路8bit LVDS位交心电路.正在十通道LVDS收支芯片中，树坐了二个时钟脉冲输出通道，那样搞的手段是不妨越收机动的符合分歧典型的LVDS 交支芯片.当LVDS交支电路共样使用一片十通道LVDS交支芯片时，只需使用一个通道的时钟旗号即可；当LVDS交支电路使用二片五通道LVDS交支芯片时，十通道LYDS收支芯片需要为每个LVDS交支芯片提供单独的时钟旗号.5．LVDS收支芯片的输进与输出旗号（1）LVDS收支芯片的输进旗号LVDS收支芯片的输进旗号去自决控芯片，输进旗号包罗RGB数据旗号、时钟旗号战统制旗号三大类.①数据旗号：为了证明的便当，将RGB旗号以及数据选通DE战止场共步旗号皆算做数据旗号.正在供6bit液晶里板使用的四通道LVDS收支芯片中，公有十八个RGB旗号输进引足，分别是R0～R5白基色数据（6bit 白基色数据，R0为最矮灵验位，R5为最下灵验位）六个，G0～G5绿基色数据六个，B0～B5蓝基色数据六个；一个隐现数据使能旗号DE（数据灵验旗号）输进引足；一个止共步旗号HS输进引足；一个场共步旗号VS输进引足.也便是道，正在四通道LYDS收支芯片中，公有二十一个数据旗号输进引足.正在供8bit液晶里板使用的五通道LVDS收支芯片中，公有二十四个RGB旗号输进引足，分别是白基色数据R0～W（8bit白基色数据，R0为最矮灵验位，R7为最下灵验位）八个，绿基色数据G0～G7八个，蓝基色数据B0～B7八个；一个灵验隐现数据使能旗号DE（数据灵验旗号）输进引足；一个止共步旗号HS输进引足；一个场共步旗号VS输进引足；一个各用输进引足.也便是道，正在五通道LVDS收支芯片中，公有二十八个数据旗号输进引足.该当注意的是，液晶里板的输进旗号中皆必须要有DE旗号，然而有的液晶里板只使用简单的DE旗号而没有使用止场共步旗号.果此，应用于分歧的液晶里板时，有的LVDS收支芯片大概只需输进DE旗号，而有的需要共时输进DE战止场共步旗号.②输进时钟旗号：即像素时钟旗号，也称为数据移位时钟（正在LVDS收支芯片中，将输进的并止RGB数据变换成串止数据时要使用移位寄存器）.像素时钟旗号是传输数据战对付数据旗号举止读与的基准.③待机统制旗号（POWER DOWN）：当此旗号灵验时（普遍为矮电通常），将关关LVDS收支芯片中时钟PLL锁相环电路的供电，停止IC的输出.④数据与样面采用旗号：用去采用使用时钟脉冲的降下沿仍旧下落沿读与所输进的RGB数据.有的LVDS收支芯片大概本去没有树坐待机统制旗号战数据与样面采用旗号，然而也有的除了上述二个统制旗号还树坐有其余一些统制旗号.（2）LVDS收支芯片的输出旗号LVDS收支芯片将以并止办法输进的TTL电仄RGB数据旗号变换成串止的LVDS旗号后，曲交支往液晶里板侧的LVDS 交支芯片.LVDS收支芯片的输出是矮晃幅好分对付旗号，普遍包罗一个通道的时钟旗号战几个通道的串止数据旗号.由于LVDS收支芯片是以好分旗号的形式举止输出，果此，输出旗号为二条线，一条线输出正旗号，另一条线输出背旗号.①时钟旗号输出：LVDS收支芯片输出的时钟旗号频次与输进时钟旗号（像素时钟旗号）频次相共.时钟旗号的输出常表示为：TXCLK＋战TXCLK－，时钟旗号占用LVDS收支芯片的一个通道.②LVDS串止数据旗号输出：对付于四通道LVDS收支芯片，串止数据占用三个通道，其数据输出旗号常表示为TXOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－.对付于五通道LVDS收支芯片，串止数据占用四个通道，其数据输出旗号常表示为TXOUT0＋、TXOUT0－，TXOUT1＋、TXOUTI－，TXOUT2＋、TXOUT2－，TXOUT3＋、TXOUT3－.对付于十通道LVDS收支芯片，串止数据占用八个通道，其数据输出旗号常表示为TXOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－，TXOUT3＋、TXOUT3－，TXOUT4＋、TXOUT4－，TXOUT5＋、TXOUT5－，TXOUT6＋、TXOUT6－，TXOUT7＋、TXOLT7－.如果只瞅电路图，是没有克没有及从LVDS收支芯片的输出旗号TXOUT－、TXOUT0＋中瞅出其内里到底包罗哪些旗号数据，以及那些数据是何如排列的（大概者道那些数据的圆法是何如的）.究竟上，分歧厂家死产的LVDS收支芯片，其输出数据排列办法大概是分歧的.果此，液晶隐现器启动板上的LVDS收支芯片的输出数据圆法必须与液晶里板LVDS交支芯片央供的数据圆法相共，可则，启动板与液晶里板没有匹配.那也是调换液晶里板时必须思量的一个问题.博家面拔LVDS收支芯片正在一个时钟脉冲周期内，每个数据通道皆输出7bit的串止数据旗号，而没有是罕睹的8bit数据，如图5所示图5LVDS交心电路正在一个时钟脉冲周期内传输7bit数据（3）LVDS收支芯片输出旗号的圆法LVDS收支芯片输出旗号的圆法，即LVDS收支芯片输进的RGB数据，以及止共步旗号HS、场共步旗号VS、灵验隐现数据使能旗号DE正在各个输出通道中数据位的排列程序.由于几个大的LYDS芯片死产厂家制定了分歧的尺度，果此，存留着几种分歧的LVDS收支芯片数据输出圆法，正在调换液晶隐现器启动板大概调换液晶里板时，必须弄浑LVDS交心液晶里板所央供的LVDS旗号圆法，使液晶隐现器启动板侧LVDS 收支芯片的输出数据圆法与液晶里板LVDS交支芯片所央供的数据圆法相共.①单路6bit LVDS收支芯片数据输出圆法：单路6bit LVDS收支电路使用四通道LVDS收支芯片，输出旗号圆法如图6所示.图6 单路6bit LVDS收支芯片数据输出圆法图6中NA的意义是已使用.此例为统制旗号仅使用DE的模式，已使用止共步旗号HS战场共步旗号VS.关于DE、IIS、VS旗号的使用问题，将正在第9章举止介绍.当统制旗号为DE＋止场共步旗号模式时，图中的二个NA调换为场共步旗号VS战止共步旗号HS.②单路6bit LVDS收支芯片数据输出圆法：单路6bit LVDS 收支电路使用二片四通道LVDS收支芯片，输出旗号圆法如图7所示.图7 单路6bit LVDS收支芯片数据输出圆法从图7中不妨瞅出，单路6bit LVDS收支芯片数据输出圆法与单路6bit LVDS收支芯片数据输出圆法是相共的，只没有过一路传递奇数像素RGB数据，另工路传递奇数像素RGB数据.OR0、OR1、…中的“O”代表奇数像素，ER0、ER1、…中的“E”代表奇数像素.③单路8bit LVDS收支芯片数据输出圆法：单路8bit LVDS收支电路使用五通道LVDS收支芯片，输出旗号圆法有多种，底下只介绍其中的二种.图8所示是其中的一种输出旗号圆法.图9所示是爆收那种数据旗号圆法的电路交法.图8 单路8bit LVDS收支芯片数据输出圆法之一图9 所示数据输出圆法的电路交法图10 所示为单路8bit LVDS收支芯片的另一种数据输出圆法.图10 单路8bit LVDS收支芯片数据输出圆法之二图11 所示圆法中的统制旗号仅使用DE模式，当统制旗号为DE＋止场共步旗号模式时，第二数据通道TXOUT2中的二个NA应调换为场共步旗号VS战止共步旗号HS（通过对付启动板编程可改写）.从以上二种输出圆法中不妨瞅出，数据旗号的排列程序没有共很大，没有过，要念让其排列普遍，真足不妨通过对付启动板编程去完毕.图11 单路8bit LVDS收支芯片数据输出圆法之一④单路8bit LVDS收支芯片数据输出圆法：单路8bit LVDS收支电路使用二片五通道LVDS收支芯片大概一片十通道LVDS收支芯片，单路8bit LVDS收支芯片数据输出圆法也有多种形式，图11所示是其中的一种.上头咱们了解了屏的型号战交心了，然而是咱们还没有了解那个是几位的屏战几的供电，为了让大家沉快搞会那一步，咱们拿一个单6位LVDS的屏去剖析一下，此款屏的型号为：LP141X3（20针插交心）屏交心定义正在液晶屏那内里出现了二组数据每组中皆有一对付时钟旗号，那个屏咱们便能瞅出那是一个30针单8位屏，屏的供电为5V.罕睹的LVDS交心定义20PIN单6定义：1：电源2：电源3：天4：天5：R0 6：R0+ 7：天8：R1 9：R1+ 10：天11：R2 12：R2+ 13：天14：CLK 15：CL K+ 16空17空18空19空20空每组旗号线之间电阻为（数字表100欧安排）指针表20－100欧安排（4组相共阻值）20PIN单6定义：1：电源2：电源3：天4：天5：R0 6：R0+ 7：R1 8：R1+ 9：R2 10：R2+ 11：CLK 12：CLK+ 1 3：RO1 14：RO1+ 15：RO2 16：RO2+ 17：RO3 18：RO 3+ 19：C L K120：C L K1+每组旗号线之间电阻为（数字表100欧安排）指针表20－100欧安排（8组相共阻值）20PIN单8定义：1：电源2：电源3：天4：天5：R0 6：R0+ 7：天8：R1 9：R1+ 10：天11：R2 12：R2+ 13：天14：C L K15：C L K+16：R317：R3+ 每组旗号线之间电阻为（数字表100欧安排）指针表20－100欧安排（5组相共阻值）30PIN单8定义：1：电源2：电源3：电源4：空5：空6：空7：天8：R0 9：R0+ 10：R1 11：R1+ 12：R2 13：R2+ 14：天15：CLK 16：CLK + 17：天18：R3 19：R3+ 20：RB0 21：RB0+ 22：RB1 2 3：RB1+ 24：天25：RB2 26：RB2+ 27：CLK2 28：C L K2+29：R B330：R B3+ 每组旗号线之间电阻为（数字表100欧安排）指针表20－100欧安排（10组相共阻值）普遍14PIN、20PIN、30PIN 为LVDS交心，15寸（含15寸）以下多为3.3V供电17（含17）以上多为5V供电.那不过罕睹屏是那样程序，而没有是所有的皆是那样.罕睹TTL的屏交心定义列：那是一个罕睹的41扣TTL的屏交心去瞅瞅与LVDS 的屏有什么辨别（屏型号为M12153DS 41扣单六位TTL屏）知识面：TTL交心的屏线明隐比LVDS的屏线多罕睹31扣41扣30+50 60扣70扣80扣TTL的屏也有单组数据战单组数据之分以此类推便不妨了罕睹TTL屏线D6T（单6位TTL）：31扣针，41扣针.对付应屏的尺寸主要为条记原液晶屏（8寸，10寸，11寸，12寸），另有部分台式机屏15寸为41扣针交心.S6T（单6位TTL）：30＋45针硬排线，60扣针，70扣针，80扣针.主要为台式机的14寸，15寸液晶屏.S8T（单8位TTL）：有，很少睹80扣针（14寸，15寸）。
区分LVDS屏线及屏接口定义
区分LVDS屏线及屏接⼝定义 1、 LVDS屏线按位数主要分为单6位，双6位，单8位，双8位。
我们取英⽂Single（单）和Doubel（双）的⾸字母分别命名单6位-S6，双6位-D6，单8位-S8，双8位-D8。
2、 LVDS屏线由VCC（电源线，⼀般为红⾊），GND（地线，⼀般为⿊⾊），差分信号（⼀般为多组蓝⽩双绞线）三部分组成。
如果差分信号蓝⽩双绞线为4组，即对应单6-S6；如果差分信号蓝⽩双绞线为5组，即对应单8-S8；如果差分信号蓝⽩双绞线为8组，即对应双6-D6；如果差分信号蓝⽩双绞线为10组，即对应双8-D8。
有12组的为双10位，欣⾬⾼科LVDS仪暂不⽀持，这⾥就不展开介绍。
3、了解上⾯基础后，我们拿出要测试的屏。
通过百度搜索屏型号，在屏库⾥提取相关信息，选取屏线。
CLAA220WA这个型号我们提取双路8位，FIX-30，就是FIX-30-D8（双8）线。
选取屏线后我们可以进⾏验证。
电源线3根导通或者⾄少2根导通，因为有些本屏有⼀根可能是VEDID没有与VCC导通。
地线通常全部导通。
每组蓝⽩差分双绞线之间⽤导通档值为100左右（通常在75-150这个范围）。
同时满⾜三部分的条件基本可以确定屏线正确。
4、给⼤家介绍⼏种接⼝的名字：⽤的最多的是FIX-30-D8（双8），除了1366*768这个分辨率的电视PC屏，基本都是⽤这个双8线，譬如17正，19正，19宽，20宽，21.5宽，22宽，23.6宽，24宽，27宽等等。
32⼨及以上1920*1200以下的屏会在另⼀章节单独讲解。
FIX-30-S8（单8）基本应⽤15.6，18.5和21.6的电视PC屏，⽽且都是1366*768的分辨率。
FIX-30-S6（单6）多⽤于笔记本屏的14.0正，14.1正或宽，15.0正或15.4宽，15.6宽，分辨率为1366*768，1280*800，1024*768等。
FIX-30-D6多⽤于笔记本屏15.0正，15.4宽，17.0宽，17.1宽，分辨率多为1440*900，1680*1050，1920*1080，1920*1200，1440*1050，1600*1200等。
液晶屏LVDS,TTL,RSDS接口样式的区别方法
液晶屏LVDS，TTL,RSDS接口样式的区别方法2008-04-25 13:39很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解。
（1） TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
常规LVDS接口液晶屏定义20PIN单6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空每组信号线之间电阻为（数字表120欧左右）20PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表120欧左右）20PIN单8定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表120欧左右）30PIN单6定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表120欧左右）30PIN单8定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表120欧左右）30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+每组信号线之间电阻为（数字表120欧左右）30PIN双8定义：1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表120欧左右）一般14PIN、20PIN、30PIN为LVDS接口。
lvds液晶屏幕接口详解
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
液晶屏LVDSTTLRSDS接口样式的区别方法6页
液晶屏LVDS，TTL,RSDS接口样式的区别方法很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解。
（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
常规LVDS接口液晶屏定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表120欧左右）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表120欧左右）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表120欧左右）30PIN单6定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN单8定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表120欧左右）30PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2+每组信号线之间电阻为（数字表120欧左右）30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表120欧左右）一般14PIN、20PIN、30PIN为LVDS接口。
lvds液晶屏幕接口详解完整版
l v d s液晶屏幕接口详解标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB 数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
常见LVDS屏接口定义讲解
每组信号线之间电阻为（数字表 100 欧左右）指针表 20－100 欧左右（8 组相同阻 值） 20PIN 单 8 定义： 1：电源 2：电源 3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R 2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+ 每组信号线之间电阻为（数字表 100 欧左右）指针表 20－100 欧左右（5 组相同阻 值） 30PIN 双 8 定义： 1：电源 2：电源 3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R 1+ 12：R213：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R 3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27： CLK228：CLK2+ 29：RB3- 30：RB3+ 每组信号线之间电阻为（数字表 100 欧左右）指针表 20－100 欧左右（10 组相同 阻值） 一般 14PIN、20PIN、30PIN 为 LVDS 接口，15 寸（含 15 寸）以下多为 3.3V 供电 1 7（含 17）以上多为 5V 供电。这只是常见屏是这样规律，而不是所有的都是这样。
12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39
GND +RED3 +RED4 +RED5 GND GND GND +GREEN0 +GREEN1 +GREEN2 GND +GREEN3 +GREEN4 +GREEN5 GND GND GND +BLUE0 +BLUE1 +BLUE2 GND +BLUE3 +BLUE4 +BLUE5 GND +DSPTMG Reserved VDD (+3.3V)
lvds液晶屏幕接口详解
1．LVDS输出接口概述之五兆芳芳创作液晶显示器驱动板输出的数字信号中，除了包含RGB数据信号外，还包含行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超出28MHz.采取TTL接口，数据传输速率不高，传输距离较短，且抗电磁搅扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采取排线的方法来传送，整个排线数量达几十路，不单连接便利，并且不适合超薄化的趋势.采取LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输.那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技巧接口.它是美国NS公司（美国国度半导体公司）为克服以TTL电平方法传输宽带高码率数据时功耗大、EMI电磁搅扰大等缺点而研制的一种数字视频信号传输方法.LVDS输出接口利用很是低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输.采取LVDS输出接口，可以使得信号在差分PCB 线或平衡电缆上以几百Mbit／s的速率传输，由于采取低压和低电流驱动方法，因此，实现了低噪声和低功耗.目前，LVDS输出接口在17in及以上液晶显示器中得到了普遍的应用.2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包含两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS 输入接口电路（LVDS接收器）.LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路.图1所示为LVDS接口电路的组成示意图.图1 LVDS接口电路的组成示意图在数据传输进程中，还必须有时钟信号的介入，LVDS接口无论传输数据仍是传输时钟，都采取差分信号对的形式进行传输.所谓信号对，是指LVDS接口电路中，每一个数据传输通道或时钟传输通道的输出都为两个信号（正输出端和负输出端）.需要说明的是，不合的液晶显示器，其驱动板上的LVDS 发送器不尽相同，有些LVDS发送器为一片或两片独立的芯片（如DS90C383），有些则集成在主控芯片中（如主控芯片gm5221内部就集成了LVDS发送器）.3．LVDS输出接口电路类型与TTL输出接口相同，LVDS输出接口也分为以下四种类型：（l）单路6位LVDS输出接口这种接口电路中，采取单路方法传输，每个基色（即RGB三色中的其中任何一种颜色）信号采取6位数据（XOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－），共18位RGB（6bit X 3（RGB3色））数据，因此，也称18位或18bit LVDS接口.此，也称18位或18bit LVDS接口.（2）双路6位LVDS输出接口这种接口电路中，采取双路方法传输，每个基色信号采取6位数据，其中奇路数据为18位，偶路数据为18位，共36位RGB数据，因此，也称36位或36bit LVDS接口.（3）单路8位1TL输出接口这种接口电路中，采取单路方法传输，每个基色信号采取8位数据（XOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－，TXOUT3+,TXOUT3-），共24位RGB 数据(8bit X 3)，因此，也称24位或24bit LVDS接口.（4）双路8位1TL输出位接口这种接口电路中，采取双路方法传输，每个基色信号采取8位数据，其中奇路数据为24位，偶路数据为24位，共48位RGB数据，因此，也称48位或48bit LVDS接口4．典型LVDS发送芯片介绍典型的LVDS发送芯片分为四通道、五通道和十通道几种，下面扼要进行介绍.（1）四通道LVDS发送芯片图2 所示为四通道LVDS发送芯片（DS90C365）内部框图.包含了三个数据信号（其中包含RGB、数据使能DE、行同步信号HS、场同步信号VS）通道和一个时钟信号发送通道.图2 4通道LVDS发送芯片内部框图4通道LVDS发送芯片主要用于驱动6bit液晶面板.使用四通道LVDS发送芯片可以组成单路6bit LVDS接自电路和奇／偶双路6bit LVDS接口电路.（2）五通道LVDS发送芯片图3 所示为五通道LVDS发送芯片（DS90C385）内部框图.包含了四个数据信号（其中包含RGB、数据使能DE、行同步信号IIS、场同步信号vs）通道和一个时钟信号发送通道.图3 5通道LVDS发送芯片内部框图五通道LVDS发送芯片主要用于驱动8bit液晶面板.使用五通道LVDS发送芯片主要用来组成单路8bit LVDS接口电路和奇／偶双路8bit LVDS接口电路.（3）十通道LVDS发送芯片图4所示为十通道LVDS发送芯片（DS90C387）内部框图.包含了八个数据信号（其中包含RGB、数据使能DE、行同步信号HS、场同步信号VS）通道和两个时钟信号发送通道.图4 十通道LV DS发送芯片内部框图十通道LVDS发送芯片主要用于驱动8bit液晶面板.使用十通道LYDS发送芯片主要用来组成奇／偶双路8bit LVDS位接口电路.在十通道LVDS发送芯片中，设置了两个时钟脉冲输出通道，这样做的目的是可以加倍灵活的适应不合类型的LVDS接收芯片.当LVDS接收电路同样使用一片十通道LVDS接收芯片时，只需使用一个通道的时钟信号便可；当LVDS接收电路使用两片五通道LVDS接收芯片时，十通道LYDS发送芯片需要为每个LVDS接收芯片提供单独的时钟信号.5．LVDS发送芯片的输入与输出信号（1）LVDS发送芯片的输入信号LVDS发送芯片的输入信号来自主控芯片，输入信号包含RGB数据信号、时钟信号和控制信号三大类.①数据信号：为了说明的便利，将RGB信号以及数据选通DE和行场同步信号都算作数据信号.在供6bit液晶面板使用的四通道LVDS发送芯片中，共有十八个RGB信号输入引脚，辨别是R0～R5红基色数据（6bit 红基色数据，R0为最低有效位，R5为最高有效位）六个，G0～G5绿基色数据六个，B0～B5蓝基色数据六个；一个显示数据使能信号DE（数据有效信号）输入引脚；一个行同步信号HS输入引脚；一个场同步信号VS输入引脚.也就是说，在四通道LYDS 发送芯片中，共有二十一个数据信号输入引脚.在供8bit液晶面板使用的五通道LVDS发送芯片中，共有二十四个RGB信号输入引脚，辨别是红基色数据R0～W（8bit 红基色数据，R0为最低有效位，R7为最高有效位）八个，绿基色数据G0～G7八个，蓝基色数据B0～B7八个；一个有效显示数据使能信号DE（数据有效信号）输入引脚；一个行同步信号HS输入引脚；一个场同步信号VS输入引脚；一个各用输入引脚.也就是说，在五通道LVDS发送芯片中，共有二十八个数据信号输入引脚.应该注意的是，液晶面板的输入信号中都必须要有DE信号，但有的液晶面板只使用单一的DE信号而不使用行场同步信号.因此，应用于不合的液晶面板时，有的LVDS发送芯片可能只需输入DE信号，而有的需要同时输入DE和行场同步信号.②输入时钟信号：即像素时钟信号，也称为数据移位时钟（在LVDS发送芯片中，将输入的并行RGB数据转换成串行数据时要使用移位存放器）.像素时钟信号是传输数据和对数据信号进行读取的基准.③待机控制信号（POWER DOWN）：当此信号有效时（一般为低电平时），将封闭LVDS发送芯片中时钟PLL锁相环电路的供电，停止IC的输出.④数据取样点选择信号：用来选择使用时钟脉冲的上升沿仍是下降沿读取所输入的RGB数据.有的LVDS发送芯片可能其实不设置待机控制信号和数据取样点选择信号，但也有的除了上述两个控制信号还设置有其他一些控制信号.（2）LVDS发送芯片的输出信号LVDS发送芯片将以并行方法输入的TTL电平RGB数据信号转换成串行的LVDS信号后，直接送往液晶面板侧的LVDS 接收芯片.LVDS发送芯片的输出是低摆幅差分对信号，一般包含一个通道的时钟信号和几个通道的串行数据信号.由于LVDS发送芯片是以差分信号的形式进行输出，因此，输出信号为两条线，一条线输出正信号，另一条线输出负信号.①时钟信号输出：LVDS发送芯片输出的时钟信号频率与输入时钟信号（像素时钟信号）频率相同.时钟信号的输出常暗示为：TXCLK＋和TXCLK－，时钟信号占用LVDS发送芯片的一个通道.②LVDS串行数据信号输出：对于四通道LVDS发送芯片，串行数据占用三个通道，其数据输出信号常暗示为TXOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－.对于五通道LVDS发送芯片，串行数据占用四个通道，其数据输出信号常暗示为TXOUT0＋、TXOUT0－，TXOUT1＋、TXOUTI－，TXOUT2＋、TXOUT2－，TXOUT3＋、TXOUT3－.对于十通道LVDS发送芯片，串行数据占用八个通道，其数据输出信号常暗示为TXOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－，TXOUT3＋、TXOUT3－，TXOUT4＋、TXOUT4－，TXOUT5＋、TXOUT5－，TXOUT6＋、TXOUT6－，TXOUT7＋、TXOLT7－.如果只看电路图，是不克不及从LVDS发送芯片的输出信号TXOUT－、TXOUT0＋中看出其内部到底包含哪些信号数据，以及这些数据是怎样排列的（或说这些数据的格局是怎样的）.事实上，不合厂家生产的LVDS发送芯片，其输出数据排列方法可能是不合的.因此，液晶显示器驱动板上的LVDS发送芯片的输出数据格局必须与液晶面板LVDS接收芯片要求的数据格局相同，不然，驱动板与液晶面板不匹配.这也是改换液晶面板时必须考虑的一个问题.专家点拔LVDS发送芯片在一个时钟脉冲周期内，每个数据通道都输出7bit的串行数据信号，而不是罕有的8bit数据，如图5所示图5LVDS接口电路在一个时钟脉冲周期内传输7bit数据（3）LVDS发送芯片输出信号的格局LVDS发送芯片输出信号的格局，即LVDS发送芯片输入的RGB数据，以及行同步信号HS、场同步信号VS、有效显示数据使能信号DE在各个输出通道中数据位的排列顺序.由于几个大的LYDS芯片生产厂家制定了不合的尺度，因此，存在着几种不合的LVDS发送芯片数据输出格局，在改换液晶显示器驱动板或改换液晶面板时，必须弄清LVDS接口液晶面板所要求的LVDS信号格局，使液晶显示器驱动板侧LVDS发送芯片的输出数据格局与液晶面板LVDS接收芯片所要求的数据格局相同.①单路6bit LVDS发送芯片数据输出格局：单路6bit LVDS发送电路使用四通道LVDS发送芯片，输出信号格局如图6所示.图6 单路6bit LVDS发送芯片数据输出格局图6中NA的意思是未使用.此例为控制信号仅使用DE的模式，未使用行同步信号HS和场同步信号VS.关于DE、IIS、VS信号的使用问题，将在第9章进行介绍.当控制信号为DE＋行场同步信号模式时，图中的两个NA改换为场同步信号VS和行同步信号HS.②双路6bit LVDS发送芯片数据输出格局：双路6bit LVDS 发送电路使用两片四通道LVDS发送芯片，输出信号格局如图7所示.图7 双路6bit LVDS发送芯片数据输出格局从图7中可以看出，双路6bit LVDS发送芯片数据输出格局与单路6bit LVDS发送芯片数据输出格局是相同的，只不过一路传送奇数像素RGB数据，另工路传送偶数像素RGB数据.OR0、OR1、…中的“O”代表奇数像素，ER0、ER1、…中的“E”代表偶数像素.③单路8bit LVDS发送芯片数据输出格局：单路8bit LVDS发送电路使用五通道LVDS发送芯片，输出信号格局有多种，下面只介绍其中的两种.图8所示是其中的一种输出信号格局.图9所示是产生这种数据信号格局的电路接法.图8 单路8bit LVDS发送芯片数据输出格局之一图9 所示数据输出格局的电路接法图10 所示为单路8bit LVDS发送芯片的另一种数据输出格局.图10 单路8bit LVDS发送芯片数据输出格局之二图11 所示格局中的控制信号仅使用DE模式，当控制信号为DE＋行场同步信号模式时，第二数据通道TXOUT2中的两个NA应改换为场同步信号VS和行同步信号HS（通过对驱动板编程可改写）.从以上两种输出格局中可以看出，数据信号的排列顺序不同很大，不过，要想让其排列一致，完全可以通过对驱动板编程来完成.图11 双路8bit LVDS发送芯片数据输出格局之一④双路8bit LVDS发送芯片数据输出格局：双路8bit LVDS发送电路使用两片五通道LVDS发送芯片或一片十通道LVDS发送芯片，双路8bit LVDS发送芯片数据输出格局也有多种形式，图11所示是其中的一种.上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松弄会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3（20针插接口）屏接口定义在液晶屏的这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V.罕有的LVDS接口定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（5组相同阻值）30PIN双8定义：1：电源2：电源3：电源4：知识点：TTL接口的屏线明显比LVDS的屏线多罕有31扣41扣30+50 60扣70扣80扣TTL的屏也有单组数据和双组数据之分以此类推就可以了罕有TTL屏线D6T（单6位TTL）：31扣针，41扣针.对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口. S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针.主要为台式机的14寸，15寸液晶屏.S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
每组信号线之间电阻为(数字表120欧左右
20PIN单8定义:
1:电源2:电源3:地4:地5:R0- 6:R0+ 7:地8:R1- 9:R1+ 10:地11:R2- 12:R2+ 13:地14:CLK- 15:CLK+ 16:R3- 17:R3+
每组信号线之间电阻为(数字表120欧左右
每组信号线之间电阻为(数字表120欧左右
30PIN双6定义:1:电源2:电源3:地4:地5:R0- 6: R0+ 7:地8:R1- 9:R1+ 10:地11:R2- 12:R2+ 13:地14: CLK- 15:CLK+ 16:地17:RS0- 18:RS0+ 19:地20:RS1- 21:RS1+ 22:地23:RS2- 24:RS2+ 25:地26:CLK2- 27: CLK2+
每组信号线之间电阻为(数字表120欧左右
教你区分LVDS屏线及屏接口定义
现在碰到液晶屏大多是LVDS屏线,在网上收集学习后才弄明白
方法1
数带“ +-”的这种信号线一共有几对,有10对的减2对就是双8,有8对的减2对就是双6。有5对的减掉1对是单8,有4对的减掉1对是单6,数+/-线一共有多少对。说通俗点就是
30PIN单8定义:
1:空2:电源3:电源4:空5:空6:空7:空8:R0- 9: R0+ 10:地11:R1- 12:R1+ 13:地14:R2- 15:R2+ 16:地17:CLK- 18:CLK+ 19:地20:R3- 21:R3+ 22:地23:空24:空25:空26:空27:空28空29空30空
lvds的接口的定义
20PIN单6定义:
1:电源2:电源3:地4:地5:R0- 6:R0+ 7:地8:R1- 9:R1+ 10:地11:R2- 12:R2+ 13:地14:CLK- 15:CLK+ 16空17空18空19空20空
每组信号线之间电阻为(数字表120欧左右
,20PIN双6定义
1:电源2:电源3:地4:地5:R0- 6:R0+ 7:R1- 8:R1+ 9:R2- 10:R2+ 11:CLK- 12:CLK+ 13:RO1- 14:RO1+ 15: RO2- 16:RO2+ 17:RO3- 18:RO3+;
30PIN单6定义:
1:空2:电源3:电源4:空5:空6:空7:空8:R0- 9: R0+ 10:地11:R1- 12:R1+ 13:地14:R2- 15:R2+ 16:地17:CLK- 18:CLK+ 19:地20:空- 21:空22:空23:空24:空25:空26:空27:空28空29空30空
每组信号线之间电阻为(数字表120欧左右
每组信号线之间电阻为(数字表120欧左右
30PIN双8定义:
1:电源2:电源3:电源4:空5:空6:空7:地8:R0- 9:R0+ 10:R1- 11:R1+ 12:R2- 13:R2+ 14:地15:CLK- 16:CLK+ 17:地18:R3- 19:R3+ 20:RB0-21:RB0+ 22: RB1- 23:RB1+ 24:地25:RB2- 26:RB2+ 27:CLK2- 28: CLK2+ 29:RB3- 30:RB3+
4对————单6
5对————单8
8对————双6
10对————双8
方法2
拧开螺丝看看主板里面的电路,一般每对数据线之间都有一个100欧姆的电阻,看到4个的话就是单6位的屏,看到8个的话就是双六位, 5个的话一般是单8位,有10个一般就是双8位,当然有资料的话就不用这么麻烦,也有TMDS也用这种20PIN的连接头的,比如LG的LP141X1,不过基本上很少
