SearchRAE PGM-1600便携式可燃及有毒气体检测仪
气体检测仪使用说明书
SearchRAE 便携式气体检测仪使用说明书
1.概述
SearchRAE 气体检测仪，是为在危险环境中的工作人员设计的，对气体进行连 续检测的仪器。当气体浓度超过预先设定的极限值时，它给出实时检测出的气体浓 度，并进行报警。在出厂前，报警极限已经设定为默认值，并且传感器都预先用标 准浓度的气体进行了校正。
出于安全考虑，本产品只能由专业人士进行操作和维修，在进行操作和维修前必 须完全阅读和理解本手册。
电池套件：
只可使用 RAE 公司的电池配套，配件号为：碱性电池（059-3052-000）/锂电池 （059-3051-000）。该仪器可在存有爆炸气体并且其中氧气含量超过 21%的气氛中进行测 试。其它来源的配件可能会降低本质安全等级。充电过程一定要在确认没有危险的环境中 进行。
CO ：
0-500ppm 0-2000ppm
1ppm 1ppm
注：随着技术发展，上表中部分数据可能会有所变化，恕不另行通知。
1.3 系统工作原理 MOS 传感器工作原理 传感器是一种新型的丝网印刷厚膜金属氧化物半导体传感器，它体积小、功耗
便携式四合一气体检测仪（气体检测报警器）使用说明书
便携式四合一气体检测仪（气体检测报警器）使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪（以下简称检测仪）采用了最先进的大规模集成电路技术，国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计的完全智能化的气体检测仪。
检测仪采用自然扩散方式检测气体，敏感元件采用优质气体传感器，具有极好的灵敏度和出色的重复性，使用和维护方便，极大的满足了工业现场安全监测对设备可靠性的要求，外壳采用高强度工程塑料，强度高、手感好、并且防水、防尘、防爆。
本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。
1.1本产品设计、制造、检定遵守以下国家标准：GB3836.1-2010《爆炸性环境第1部分：设备通用要求》GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》GB15322.3-2003《便携式可燃气体探测器第3部分：测量范围为（0~100）%LEL的便携式可燃气体探测器》JJG693-2011《可燃气体检测报警器的检定均规程》JJG365-2008电化学氧测定仪检定规程JJG695-2003硫化氢气体检测仪检定规程JJG915-2008一氧化碳检测报警器检定规程二、结构特征及工作原理2.1结构功能对照表2.2检测仪结构：主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成2.3工作原理：电化学式和催化燃烧式三、技术特性常规气体检测范围：气体种类量程低报警点高报警点分辨率EX (0~100)%LEL 25%LEL 50%LEL 1%LEL H2S (0~100)PPM 10PPM 20PPM 1PPM CO (0~1000)PPM 50PPM 200PPM 1PPM O2(0~30)%VOL19.5%VOL23.5%VOL0.1%VOL其他组合气体请联系公司显示误差：±5%FS(可燃)、±10%（一氧化碳）、±5μmol/mol(硫化氢)响应时间：T＜30s指示方式：LCD显示实时数据及系统状态56388412发光二极管、声音、振动指示报警、故障及欠压工作环境：温度-20℃~50℃;湿度＜95%RH（无结露）工作电压：DC3.7V(锂电池容量2000mAh)防爆标志：Ex ib IIB T3Gb 充电时间：6h~8h 待机时间：大于8小时传感器寿命2年尺寸：130*65*45(mm)重量：0.5kg 四、功能与操作4.1开机自检及预热过程探测器在关机状态下，按下中键约3秒，伴随两声“滴滴”，探测器显示屏的背光点亮，此时探测器由关机进入开机状态，同时屏幕显示欢迎界面。
SNG1600F气体报警控制器说明书
6.7高级设置-------------------------------------------------------------------------11
菜单结构：
系统菜单（主菜单）->
6.7.3恢复出厂设置-----------------------------------------------------------------12
7、常见故障及维修---------------------------------------------------------------------13
5、接线说明-------------------------------------------------------------------------------7
6、操作说明-------------------------------------------------------------------------------8
6.6参数设置-------------------------------------------------------------------------10
6.6.1通道开关-----------------------------------------------------------------------10
标配
数字信号输出
485信号
定制
控制输出
1个干接点
定制
控制输出
1个220VAC

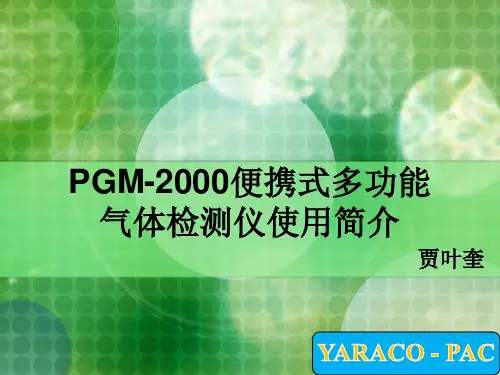

PGM2000便携式多功能气体检测仪的使用
MODE键
二、开机-2
Sensor 1: CO
Warranty expired
开始阶段: 警告信息
这一屏幕是预告，只要传感器完全标定，就可以继续使用。可通过按
“Y”键继续。
0
0
0 OK 20.9
•开始阶段: 检查传感器零点 • 90秒预热过后，QRAE+ 就会显示所有已经安装的传感器。 •若没有报警并且所有传感器的读数在范围内，QRAE+就可以使用了。 •如果有传感器读数不正确，那就需要进行一次标定。
四、仪器报警-1
• 仪器的内置微机持续采集检查当前的气体浓度 值并且将其同预置的警报限值(TWA，STEL， 实测气体浓度的高低警报限值) 相比较，一旦 气体浓度超限，仪器将发出声光警告
• 警报信号测试 在无警报条件下，通过按动[Y/+]键可以对仪
器的LED、蜂鸣器和背景灯逐一进行测试。
四、仪器报警-2
二、开机-3
0
0
0 Pump 20.9
•开始阶段: 检查泵 •每次在用QRAE+的时候，检查一下泵的流量是很重要的。 •堵住在泵的进气口上的过滤器 •通过按“Y”键来解除泵的警报 •若泵不报警，检查过滤器松脱了或破裂了，不是就需要维修泵了。
•两种显示模式
• 基本操作模式: 为适应广大用户的使用，简化设置。 • 高级操作模式: 提供更多的用户屏并可完全进入所
有的编程屏。
三、Байду номын сангаас规使用-1
常规仪器设定为基本模式
传感器名称/气体的瞬时值
MODE
MODE
与PC机连接
检测气体组分峰值
MODE
电池电压
MODE
气体组分最小值
便携式气体检测仪的使用方法
便携式气体检测仪主要用于有限/受限空间内各种潜在气体浓度的检测。
因此，在设计便携式气体检测仪时，体积小、方便是首要考虑的问题。
便携式气体检测仪体积小，可以单手操作，外壳采用双色包胶工艺增加了仪器的整体防滑性。
携带更方便，便携式气体检测仪安装更牢固，可随时使用。
此外，便携式气体检测仪还内置了高灵敏度的优质传感器，能够快速、有效、准确地进行检测，并通过显示屏显示现场检测气体的浓度，方便现场操作人员及时查看。
下边一起来看看便携式气体检测仪在使用时的注意事项和说明吧。
安全须知使用该仪器前请仔细阅读本说明书，并注意下列条款。
1.本产品属本安型仪器，如有问题请及时通知我们，未经培训的用户如擅自打开仪器处理，有可能影响仪器的防爆性能！2.严禁在井下、易燃易爆炸环境中拆开或维修仪器!3.维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！4.禁止使用本说明书以外的电池！测定器充电1.测定器显示屏右上方电池符号显示电池电量的充足情况，四个方块表示电量充足；当仪器低电压时，电池方框标志变为红色并出现一个方块，表示电池电量不足，需及时充电。
2.充电时请将测定器放置于安全场所进行；将测定器关机，数据充电线一端USB插头插入仪器充电口，另一端插头插入电源口；3.将充电器电源插头插入交流电源，交流电源要求为AC220V 50Hz；此时测定器左右两个指示灯变为红色，表示充电状态；4.当测定器左右两个指示灯变为绿色时，表示已经充满，整个充电过程约需3~4小时。
以下操作适用于我公司生产的各类单参、多参数测定器⏹开机、关机测定器在关机情况下，长按“右键”(约3秒)，开机，进行声、光、振自检，同时显示“欢迎使用”界面，2秒后自动进入浓度采集显示界面。
测定器在浓度显示界面情况下，长按“右键”，弹出“是否关机”提示框，用户根据提示进行相关操作。
⏹浓度采集显示界面浓度采集显示界面能够检测、显示当前各类气体浓度值，同时有日期时间、电池电压显示，当气体浓度大于等于设置的报警点时，浓度值显示红色，同时给出声光、振动报警。
恩信 PT-1700 有毒有害气体检测仪 使用说明书
有毒有害气体检测仪PT-1700使用说明书执行标准：Q31/0112000581C001-2017上海恩信仪表有限公司使用注意事项△!不正确的操作或不适宜的使用环境，可能会消弱仪器的操作性能。
为了安全有效的使用仪器，仪器在进行任何操作前，请认真阅读本使用说明书。
△!传感器和仪器要注意防水和杂质，仪器更换电池或简单维修时应在安全场所进行，不要在无线电发射台附近校准仪器。
△!仪器长期不工作时，应关机，置于干燥、无尘、符合储存温度的环境内。
△!仪器的修理和零部件的更换必须采用本公司所提供的备品备件，并由受过培训的专业人员完成。
△!建议用户每一个月用已知浓度的标准气（与检测仪装配的传感器相对应的气体）测试仪器准确性，保证测量误差在允许范围内。
如果超出误差范围，仪器必须重新标定。
△!如果用户擅自安装或修理更换部件，产品的安全性和可靠性将会受到影响，由此产生的责任由用户自行负责。
目录使用注意事项 (1)1用途 (2)2技术指标及传感器参数 (2)2.1技术指标 (2)2.2传感器参数 (3)3使用说明 (4)3.1仪器结构说明 (4)3.2按键及液晶显示说明 (4)3.3开机操作说明 (5)4菜单操作说明 (7)4.1进入程序菜单 (7)4.2时间 (8)4.3零点设定 (8)4.4灵敏度设定 (8)4.5高级报警点设定 (9)4.6低级报警点设定 (9)5常见维修及故障 (9)6标准配置 (10)7质量保证....................................................................................101用途PT-1700型有毒气体检测报警仪，是一款个人便携式气体检测报警仪。
它适用于在工矿企业环境空气中连续检测有毒气体的浓度,仪器体积小巧、携带方便、操作简单。
检测仪传感器采用高灵敏度传感器。
仪器显示采用LCD液晶显示，可直接显示环境中的有毒气体浓度。
SearchRae 气体检测仪使用说明
左功能键
编程模式功能
• ＬＥＬ，ＴＣ，氧气高报，低报，音调设 置
此３个传感器的高报，低报，音调设置跟ＭＯＳ传感器 的设置步骤一样。
编程模式功能
• 记录间隔
主菜单第四个图标为数据记录设置，按 一下左功能键进入，再按一下左功能键 进入记录间隔，此选项可修改ＳＤ卡记 录数据的时间间隔。
左功能键
编程模式功能
开机进入常规模式，按一下右功能键， 仪表会显示当前各传感器的记录值（如 图），此时按左功能键可清除当前数值 。此记录值的类型可修改，详见编程模 式功能中的数据类型。
左功能键
右功能键
仪表具体功能
• 时间日期查看
在峰值查看状态下，按一下右功能键， 仪表会显示当前的时间日期和温度。
右功能键
常规模式功能
编程模式功能
• ＬＥＬ单位
测量参数设置菜单，移动光标至ＬＥＬ 单位，按一下左功能键进入，此选项可 设置ＬＥＬ传感器的读数单位，左功能 键选择，开机／模式键确认。
左功能键
开机／模式键
编程模式功能
• 测量范围
测量参数设置菜单，移动光标至测量范 围，按一下左功能键进入，此选项可修 改传感器测量范围，操作步骤同ＬＥＬ 单位修改。
右功能键
常规模式功能
• 通讯功能
ＬＥＬ测量气修改状态下，按右功能键 可进入通讯模式，此时接上通讯装置， 再按左功能键确定，即可与外部设备通 讯。
左功能键
右功能键
编程模式的开启
常规模式下，同时按住开机 ／模式键和右功能键５秒， 即可进入编程模式。使用右 功能键移动光标，使用左功 能键进入具体设置。
原创力文档是网络服务平台方若您的权利被侵害侵权客服qq
SearchRAE便携式气体检测仪 操作说明
便携式可燃气体检测仪检定证书
一级节流 巴中输气站
Байду номын сангаас
固定式、便携式可燃气体检测仪检定证书
计量器具名称 01 便携式可燃气体检测仪 02 固定式可燃气体检测变送器 03 固定式可燃气体检测变送器 04 固定式可燃气体检测变送器 05 固定式可燃气体检测变送器 06 便携式可燃气体检测仪 07 固定式可燃气体检测变送器 08 固定式可燃气体检测变送器 09 固定式可燃气体检测变送器 10 固定式可燃气体检测变送器 11 固定式可燃气体检测变送器 12 固定式可燃气体检测变送器 13 固定式可燃气体检测变送器 14 便携式可燃气体检测仪 15 固定式可燃气体检测变送器 16 固定式可燃气体检测变送器 17 固定式可燃气体检测变送器 18 固定式可燃气体检测变送器 19 固定式可燃气体检测变送器 20 固定式可燃气体检测变送器 21 便携式可燃气体检测仪 22 便携式可燃气体检测仪 型号规格 EX2000 JB-QT-TON90AA JB-QT-TON91AA JB-QT-TON92AA JB-QT-TON93AA EX2000 S011242/2 S011242/2 S011242/2 ES2000 ES2000 ES2000 ES2000 EX2000 CE1180 S011242/2 S011242/2 S011242/2 S011242/2 S011242/2 EX2000 EX2000 出厂编号 7318006 T0N90AA2 T0N90AA1 T0N90AA3 T0N90AA4 7318049 374872/11-002 374872/11-006 374872/11-009 072210602-2 072210601-2 072210607-2 072013301-2 7318031 7172 374872/11-003 374872/11-008 374872/11-004 374872/11-007 374872/11-005 7318049 7318037 制造厂商 法国奥德姆公司 深圳特安电子科技有限公司 深圳特安电子科技有限公司 深圳特安电子科技有限公司 深圳特安电子科技有限公司 法国奥德姆公司 crowcon-xgard固定式气体检测仪公司 crowcon-xgard固定式气体检测仪公司 crowcon-xgard固定式气体检测仪公司 深圳特安电子科技有限公司 深圳特安电子科技有限公司 深圳特安电子科技有限公司 深圳特安电子科技有限公司 法国奥德姆公司 北京科迩康仪器有限公司 crowcon-xgard固定式气体检测仪公司 crowcon-xgard固定式气体检测仪公司 crowcon-xgard固定式气体检测仪公司 crowcon-xgard固定式气体检测仪公司 crowcon-xgard固定式气体检测仪公司 法国奥德姆公司 法国奥德姆公司 鉴定依据 JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2004<可燃气体检测报警器> JJG693-2006<可燃气体检测报警器> JJG693-2007<可燃气体检测报警器> 鉴定结论 鉴定日期 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 2012-3-10 发电房 消防池 污水罐 分离器 生活气 进站 出站 进站 分离器 汇管 发电房 发电房 汇管 计量 聚集器 分离器 使用部位 使用单位 双龙输气站 双龙输气站 双龙输气站 双龙输气站 双龙输气站 巴中输气站 巴中输气站 巴中输气站 巴中输气站 巴中输气站 巴中输气站 巴中输气站 花桥输气站 花桥输气站 花桥输气站 花桥输气站 花桥输气站 花桥输气站 花桥输气站
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SearchRAE 是一款可燃气、毒气复合式检测器，可选可燃气LEL 及LEL/VOL 双量程传感器、电化学氧气/毒气传感器及MOS 传感器，体积小巧，携带方便，内置中文菜单，方便使用，可满足燃气及石油石化行业应用。
主要特点• 支持多种传感器
• 根据气体浓度自动切换，可以实现ppm-LEL-VOL 的全程覆盖• 可外接长达30m 的采样管路，检测数据一样准确无误• 大屏幕图文液晶显示，多国语言，支持中文
• 内置气体数据库，方便使用者选择，使检测结果更准确
• 使用SD 卡数据存储，Excel 的数据格式，便于后期数据记录处理
•
使用可充电3.7V 锂离子电池或4节AA 碱性电池
应用领域• 燃气• 石油石化• 消防• 冶金• 应急救援• 市政• 焦化• 航空工业• 港口
• 密闭空间检测• 制药•
化学工业
传感器检测范围分辨率响应时间(T90)
检测精度(标定点)
O 20~30%VOL 0.1%VOL 15s <±3%LEL 0~100%LEL 1%LEL 15s LEL/VOL 0~100%LEL/0~100%VOL
1%LEL/VOL 15s CO 0~500ppm 1ppm 20s H 2S 0~100ppm 0.1ppm 25s MOS
0~2000ppm
50ppm
15s
传感器参数
深圳市深国安电子科技有限公司
电话：８６－０７５５－８５２５８９００网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ
ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ
SearchRAE
可燃气/有毒气体检测仪。
