可燃气体检测仪报警限值换算

合集下载

可燃气体检测的测量范围0100LEL是什么意思

溶液浓度可分为质量浓度（如质量百分浓度）和体积浓度（如摩尔浓度、当量浓度）和体积浓度三类。

1、质量百分浓度溶液的浓度用溶质的质量占全部溶液质量的百分率表示的叫质量百分浓度，用符号%表示。

例如，25%的葡萄糖注射液就是指100可注射液中含葡萄糖25克。

质量百分浓度（%）=溶质质量/溶液质量100%2、体积浓度（1）、摩尔浓度溶液的浓度用1升溶液中所含溶质的摩尔数来表示的叫摩尔浓度，用符号mol表示，例如1升浓硫酸中含18.4摩尔的硫酸，则浓度为18.4mol。

摩尔浓度（mol）=溶质摩尔数/溶液体积（升）（2）、当量浓度(N) ————————这个东西现在基本不用了，淘汰单位，但是在50年代那会的书里面还是很多的。

溶液的浓度用1升溶液中所含溶质的克当量数来表示的叫当量浓度，用符号N表示。

例如，1升浓盐酸中含12.0克当量的盐酸(HCl)，则浓度为12.0N。

当量浓度=溶质的克当量数/溶液体积（升）3、质量-体积浓度用单位体积（1立方米或1升）溶液中所含的溶质质量数来表示的浓度叫质量-体积浓度，以符号g/m3或mg/L表示。

例如，1升含铬废水中含六价铬质量为2毫克，则六价铬的浓度为2毫克/升（mg/L）质量-体积浓度=溶质的质量数（克或毫克）/溶液的体积（立方米或升）4、浓度单位的换算公式：1）、当量浓度=1000.d.质量百分浓度/E2）、质量百分浓度=当量浓度E/1000.d3）、摩尔浓度=1000.d质量百分浓度/M4）、质量百分浓度=质量-体积浓度（毫克/升）/104.d5）、质量-体积浓度（mg/L）=104质量百分浓度5、ppm是重量的百分率，ppm=mg/kg=mg/L即:1ppm=1ppm=1000ug/L1ppb=1ug/L=0.001mg式中：E—溶质的克当量；d—溶液的比重；M—溶质的摩尔质量；（二）、气体浓度对大气中的污染物，常见体积浓度和质量-体积浓度来表示其在大气中的含量。

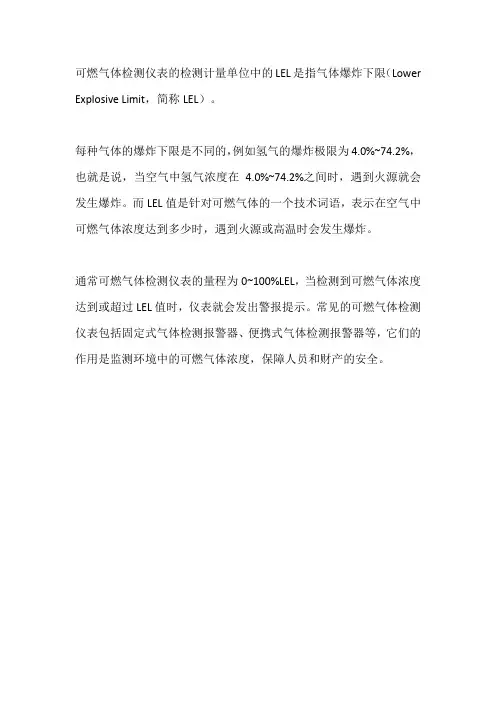

可燃气体检测仪表的检测计量单位中的lel值

可燃气体检测仪表的检测计量单位中的LEL是指气体爆炸下限（Lower Explosive Limit，简称LEL）。

每种气体的爆炸下限是不同的，例如氢气的爆炸极限为4.0%~74.2%，也就是说，当空气中氢气浓度在 4.0%~74.2%之间时，遇到火源就会发生爆炸。

而LEL值是针对可燃气体的一个技术词语，表示在空气中可燃气体浓度达到多少时，遇到火源或高温时会发生爆炸。

通常可燃气体检测仪表的量程为0~100%LEL，当检测到可燃气体浓度达到或超过LEL值时，仪表就会发出警报提示。

常见的可燃气体检测仪表包括固定式气体检测报警器、便携式气体检测报警器等，它们的作用是监测环境中的可燃气体浓度，保障人员和财产的安全。

常用气体检测仪报警值设定标准

ional exposure limits，OELs
职业性有害因素的接触限制量值。指劳动者在职业活动过程中长期反复接触，对绝大多数接触者的健康不引起有害作用的容许接触水平。
化学有害因素的职业接触限值包括时间加权平均容许浓度、短时间接触容许浓度和最高容许浓度三类。
1.1时间加权平均容许浓度permissibleconcentration-timeweighted average，PC-TWA
以时间为权数规定的8h工作日、40h工作周的平均容许接触浓度。
1
9."5%28mg/m3
23%14mg/m3
/21mg/m3
/200mg/m3
20PPM/20mg/m3
10PPM/30mg/m3
15PPM/10%LEL
24PPM/HIGH
50%LEL
160PPM/许浓度TWA/16PPM/浓度STEL/24PPM/高报警值时间加权允短时间接触允许
1.4超限倍数excursion limits
对未制定PC-STEL的化学有害因素，在符合8h时间加权平均容许浓度的情况下，任何一次短时间（15min）接触的浓度均不应超过的PC-TWA的倍数值。
1."2短时间接触容许浓度permissible concentration-short termexposure limit，PC-STEL
在遵守PC-TWA前提下容许短时间（15min）接触的浓度。
1.3最高容许浓度maximum allowable concentration，MAC工作地点、在一个工作日内、任何时间有毒化学物质均不应超过的浓度。
常用气体检测仪报警值设定标准
按《GB 6222-2005工业企业煤气安全规程》、《工业企业设计卫生标准（GBZ1—2002）》、《工作场所有害因素职业接触限值（GBZ2—2007）》中规定的限值设定。

可燃气体检测仪报警限值换算

目录一、可燃气控测器单位含义 (2)二、一氧化碳探测器单位含义 (3)三、国家标准 (3)四、探测器使用方法及注意事项 (4)五、探头分布图 (5)一、可燃气探测器单位0-100 LEL% 的含义“LEL”是指爆炸下限，它是针对可燃气体的一个技术词语。

可燃气体在空气中遇明火种爆炸的最低浓度，称为爆炸下限—简称"LEL"。

英文：Lower Explosion Limited。

空气中可燃气体浓度达到其爆炸下限值时，我们称这个场所可燃气环境爆炸危险度为百分之百，即100％LEL。

如果可燃气体含量只达到其爆炸下限的百分之十，我们称这个场所此时的可燃气环境爆炸危险度为10％LEL；对环境空气中可燃气的监测，常常直接给出可燃气环境危险度，即该可燃气在空气中的含量与其爆炸下限的百分比来表示：[％LEL]；所以，这种监测有时也被称作“测爆”，所用的监测仪器也称“测爆仪”。

具体指标如下：若使用测爆仪时，被测对象的可燃气体浓度≤爆炸下限20 % (体积比，下同)；若使用其他化学分析手段时，当被测气体或蒸气的爆炸下限≥10％时，其浓度应小于1％；当爆炸下限小于10％、≥4％时，其浓度应小于0.5％；当爆炸下限小于4％、≥1％时，其浓度应小于0.2％。

若有两种以上的混合可燃气体，应以爆炸下限低者为准。

气体检测仪的检测范围可燃气体在空气中遇明火种爆炸的最高浓度，称为爆炸上限—简称“UEL”。

英文：Upper Explosion Limited。

爆炸下限LEL是可燃气体报警器和可燃气体检测仪的一个重要指标。

如果环境中的可燃气体处于爆炸下限和爆炸上限之间，并有以下三个条件成立，就会发生爆炸。

1 可燃物（燃气）；2 助燃物（氧气）；3 点火源（温度）。

报警浓度一般设定在爆炸下限的“25%LEL”以下。

固定式可燃气体检测仪的通常设有两个报警点（具体值与报警主机的型号有关）：“10%LEL”为一级报警，“25%LEL”为二级报警。

气体检测报警器专业术语解析

TLV-TWA
「Threshold LimitValueTimeWeightedAverage」的简称，中文为时间加权平均被暴限度值。这是指在1天8小时或者一周40小时的日常工作中，即使反复暴露于有害物质条件下，也不会对几乎所有的劳动者产生健康上的不利影响的有害物质加权平均浓度。
TLV-STEL
「Threshold LimitValueShort TermExposureLimit」的简称，中文为短时间被暴限度值。这是指在劳动者即使15分钟连续暴露于有害物质条件下，且每天的暴露于有害物质下的时间如果低于TLV-TWA时也不会对劳动者产生健康上的不利影响的有害物质的浓度。
检测气体浓度，如果有指示或者警报时，则为其对象气体。
检测原理
检测气体并将其转换成电子信号的原理。
经时变化
是指随着时间的长期推移所产生的气体检测器的特性变化。
警报延迟
是指检测到高于（或低于）报警设定值的某种浓度的气体时至警报所需时间。
报警精度
是指警报设定值与开始报警时的气体浓度之差或者是使用该差与警报设定值的百分比所表示的数值。

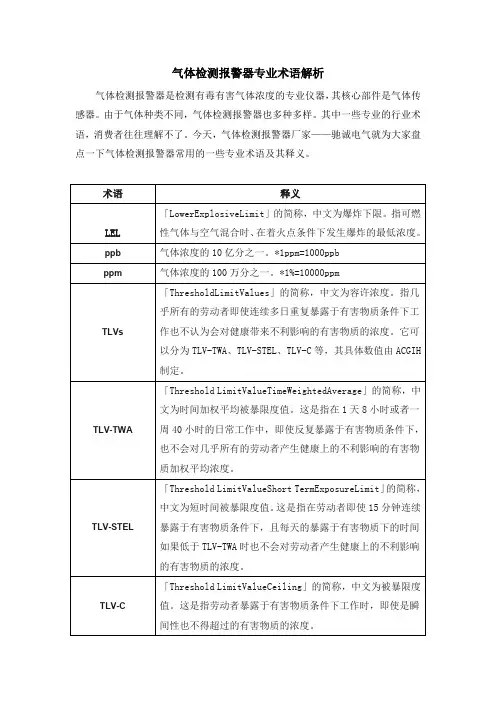

气体检测报警器专业术语解析
气体检测报警器是检测有毒有害气体浓度的专业仪器，其核心部件是气体传感器。由于气体种类不同，气体检测报警器也多种多样。其中一些专业的行业术语，消费者往往理解不了。今天，气体检测报警器厂家——驰诚电气就为大家盘点一下气体检测报警器常用的一些专业术语及其释义。
术语
释义
LEL
「LowerExplosiveLimit」的简称，中文为爆炸下限。指可燃性气体与空气混合时、在着火点条件下发生爆炸的最低浓度。
TLV-C
「Threshold LimitValueCeiling」的简称，中文为被暴限度值。这是指劳动者暴露于有害物质条件下工作时，即使是瞬间性也不得超过的有害物质的浓度。

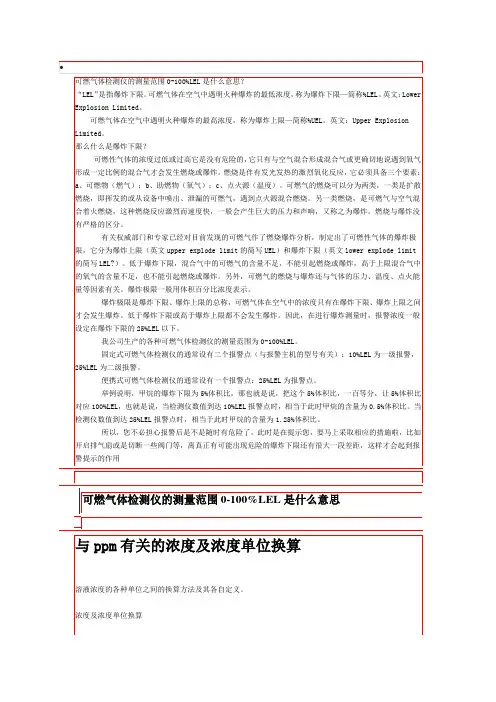

可燃气体检测仪LEL的含义

（一）、溶液的浓度溶液浓度可分为质量浓度（如质量百分浓度）和体积浓度（如摩尔浓度、当量浓度）和体积浓度三类。

1、质量百分浓度溶液的浓度用溶质的质量占全部溶液质量的百分率表示的叫质量百分浓度，用符号%表示。

例如，25%的葡萄糖注射液就是指100可注射液中含葡萄糖25克。

溶液的浓度用1升溶液中所含溶质的克当量数来表示的叫当量浓度，用符号N表示。

例如，1升浓盐酸中含12.0克当量的盐酸(HCl)，则浓度为12.0N。

可燃气体检测仪LEL的含义

质量百分浓度（%）=溶质质量/溶液质量100%2、体积浓度（1）、摩尔浓度溶液的浓度用1升溶液中所含溶质的摩尔数来表示的叫摩尔浓度，用符号mol表示，例如1升浓硫酸中含摩尔的硫酸，则浓度为。

溶液的浓度用1升溶液中所含溶质的克当量数来表示的叫当量浓度，用符号N表示。

例如，1升浓盐酸中含12.0克当量的盐酸(HCl)，则浓度为。

例如，1升含铬废水中含六价铬质量为2毫克，则六价铬的浓度为2毫克/升（mg/L）质量-体积浓度=溶质的质量数（克或毫克）/溶液的体积（立方米或升）4、浓度单位的换算公式：1）、当量浓度=.质量百分浓度/E2）、质量百分浓度=当量浓度E/3）、摩尔浓度=质量百分浓度/M4）、质量百分浓度=质量-体积浓度（毫克/升）/5）、质量-体积浓度（mg/L）=104质量百分浓度5、ppm是重量的百分率，ppm=mg/kg=mg/L即:1ppm=1ppm=1000ug/L1ppb=1ug/L=式中：E—溶质的克当量；d—溶液的比重；M—溶质的摩尔质量；（二）、气体浓度对大气中的污染物，常见体积浓度和质量-体积浓度来表示其在大气中的含量。

1、体积浓度体积浓度是用每立方米的大气中含有污染物的体积数（立方厘米）或（ml/m3）来表示，常用的表示方法是ppm，即1ppm=1立方厘米/立方米=10-6。

除ppm外，还有ppb和pp t，他们之间的关系是：1ppm=10-6=一百万分之一，1ppb=10-9=十亿分之一，1ppt=10-12=万亿分之一，1ppm=103ppb=106ppt2、质量-体积浓度用每立方米大气中污染物的质量数来表示的浓度叫质量-体积浓度，单位是毫克/立方米或克/立方米。

可燃气体报警器的报警值如何设置

可燃气体报警器的报警值如何设置？
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
根据国家出台的相关规定，具有安全隐患的生产企业以及应对国家的相关检查部门的要求的单位都要安装可燃气体报警器。

当现场气体浓度达到设置的报警点时，气体探测器会立刻报警，提醒作业人员做好安全防护措施，那可燃气体报警器的报警值如何设置呢?力科实业在此给大家详细说明一下。

《石油化工可燃气体和有毒气体检测报警设计规范》(GB50493-2009)里面有详细规定：
1.可燃气体的一级报警设定值小于或等于25%爆炸下限;
2.可燃气体的二级报警设定值小于或等于50%爆炸下限;
在进行爆炸测量时，报警浓度一般设定在爆炸下限的25%LEL以下。

可燃气体报警器的测量范围为0-100%LEL。

固定式可燃气体报警器的通常设有二个报警点：25%LEL为一级报警，50%LEL为二级报警。

爆炸下限值也就是最低爆炸浓度值，先测最低的范围值，这样更加安全，如果去测最高爆炸值，那么就是很危险的了! 所以在可燃气体报警器中，一般都是把某种气体爆炸下限值100等分，设定两个高低报警值，25%LEL和50%LEL这样两个值，就算仪器达到高报50%LEL还是很安全的，因为这50%是在爆炸下限值的100等分分出来的，所以还是很安全的。

100%LEL指的是气体的爆炸极限值，也就是说当可燃气体报警器显示到100%LEL的时候才刚刚到达可燃气体的爆炸下限。

还是得赶紧采取安全措施。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

精品
、可燃气控测器单位含义
、一氧化碳探测器单位含义
三、国家标准
四、探测器使用方法及注意事项
五、探头分布图
一、可燃气探测器单位0-100 LEL% 的含义
“LEL”是指爆炸下限，它是针对可燃气体的一个技术词语。

可燃气体在
空气中遇明火种爆炸的最低浓度，称为爆炸下限一简称"LEL"。

英文：Lower Expl osi on Limited
空气中可燃气体浓度达到其爆炸下限值时，我们称这个场所可燃气环
境爆炸危险度为百分之百，即100 % LEL。

如果可燃气体含量只达到其爆炸
10 %下限的百分之十，我们称这个场所此时的可燃气环境爆炸危险度为
LEL;对环境空气中可燃气的监测，常常直接给出可燃气环境危险度，即该
可燃气在空气中的含量与其爆炸下限的百分比来表示: [% LEL];所以，这
种监测有时也被称作 “测爆”，所用的监测仪器也称 “测爆仪”。

具体指标
如下:
若使用测爆仪时，被测对象的可燃气体浓度 W 爆炸下限20 % （体积
比，下同）;
若使用其他化学分析手段时，当被测气体或蒸气的爆炸下限＞ 10 %时, 其浓度应小于1 %;当爆炸下限小于 10 %、＞4 %时，其浓度应小于0.5 %;
当爆炸下限小于4 %、＞ 1 %时，其浓度应小于 0.2 %。

若有两种以上的混合可
燃气体，应以爆炸下限低者为准。

气体检测仪的检测范围
可燃气体在空气中遇明火种爆炸的最高浓度，称为爆炸上限 “UEL ”。

英文：Upper Explosion Limited 。

爆炸下限LEL 是可燃气体报警器和可燃
气体检测仪的一个重要指标。

如果环境中的可燃气体处于爆炸下限和爆炸上限之间，并有以下三个条件成立，就会发生爆炸。

物（燃气）；2助燃物（氧气）；3点火源（温度）。

报警浓度一般设定在爆炸下限的 “25%LEL ”以下。

固定式可燃气体检测仪的通常设有两个报
“25%LEL ”为二级报警。

便携式可燃气体检测仪的通常设有一个报警点:
“25%LEL ”为报警点。

那这里的“10%LEL ”和“25%LEL ”到底是什么意
空气中的焦炉煤气的体积含量达到 5%时达到爆炸下限）体积比，一百等分，让
“ 5% ”体积比对应 “ 100%LEL —简称
1可燃
警点（具体值与报警主机的型号有关）：
“10%LEL ”为一级报警,
思呢？我们来举例说明，例如焦炉煤气的爆炸下限为
“5% ”体积比（即
，把这个
“ 5% ”
”，也就是说，当检
测仪数值到达“ 100%LEL ”报警点时，相当于此时焦炉煤气的含量为
“5% ”体积比。

当可燃气体检测仪数值到达“ 25%LEL”报警点时，相当于此时焦炉煤气的含量为“ 1.25% ”体积比。

所以，您不必担心可燃气体检测仪报警后是不是随时就会有危险了, 它离达到爆炸还有一定的距离。

马上采取相应的措施，比如开启排气扇或是切断一些阀门或者开启喷淋系统等，爆炸的危险就不会出现。

离真正有可能出现危险的爆炸下限还有很大一段差距进行报警，这样才会起到报警
提示的作用.
氧化碳气体报警器中单位PPM的含义
体积浓度
体积浓度是用每立方米的大气中含有污染物的体积数（立方厘米）
或（ml/m 3）来表示,
常用的表示方法是ppm，即1ppm=1立方厘米/立方米=10 -6。

1ppm=10 -6= 一百万分之一
气体检测浓度单位mg/m3 与ppm的关系
大部分气体检测仪器测得的气体浓度都是体积浓度（ppm ）。

而按中
国规定，特别是环保部门，则要求气体浓度以质量浓度的单位（如: mg/m3）表示，中国的标准规范也都是采用质量浓度单位（如: mg/m3 ）表示。

它与ppm的换算关系是:
X=M.C/22.4
C=22.4X/M
式中：X—污染物以每标立方米的毫克数表示
的浓度值;
C—污染物以ppm表示的浓度值;
M—污染物的分之子
量。

例如：一氧化碳的分子量为28
由上式可得出1PPM=22.4*X/28
即1PPM为每m3当前气体中含有的一氧化碳气体为 1.25mg.
三、国家相关标准国家相关标准对气体报警器报警点设置的要求:
中华人民共和国国家标准GB15322《可燃气体探测器》浓度设定值范围：（供参考）
四、探测器使用方法及注意事项
1、检测元件与补偿元件的使用寿命通常为3—5年。

在使用条件合理和维护得当的条件下，可延长其使用寿命。

2、对于有试验按钮的报警器，每周应按动一次试验按钮，检查报警系
统是否正常。

每2个月应检查标定一次报警器的零点和量程。

3、应经常检查检测器有无意外进水。

检测器透气罩在仪表检测时，应
取下清洗，防止堵塞。

4、检测器为隔爆型防爆设备，不得在超出规定的范围使用。

检测器不
得在含硫的场合使用。

检测器应尽量在可燃气体浓度低于爆炸下限的条件下使用，否则，有可能烧坏元件。

5、气体探测器报警时应马上采取相应的措施，比如开启排气扇或是切
断一些阀门或者开启喷淋系统等
感谢下载载
五、探头分布图
焦炉可燃气体探测器分布
氧化碳探测器分布
二号炉
二号炉号炉
号炉
控制室：一氧化碳探头。

粗苯工段可燃气体探测器分布:
感谢下载载
感谢下载载
风机房可燃气体探测器分布:
风机房一氧化碳探测器分布:
风机房值班室：一氧化碳探测器，主机位于风机房值班室。

压缩机房及气罐可燃气体探测器分布:
气罐北侧围墙一氧化碳探测器分布:
电厂锅炉房一氧化碳探测器分布：探头位于1#2#锅炉进气阀上方，主机位于锅炉房值班室。
