可燃气体检测仪安装方案
可燃气体探测器安装规范

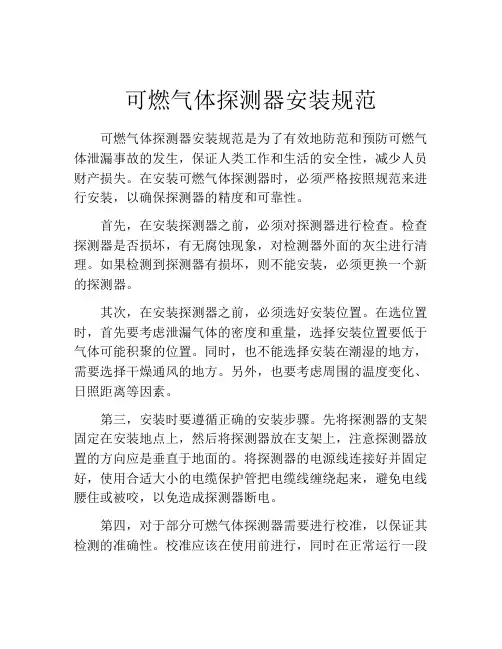

可燃气体探测器安装规范可燃气体探测器安装规范是为了有效地防范和预防可燃气体泄漏事故的发生，保证人类工作和生活的安全性，减少人员财产损失。
在安装可燃气体探测器时，必须严格按照规范来进行安装，以确保探测器的精度和可靠性。
首先，在安装探测器之前，必须对探测器进行检查。
检查探测器是否损坏，有无腐蚀现象，对检测器外面的灰尘进行清理。
如果检测到探测器有损坏，则不能安装，必须更换一个新的探测器。
其次，在安装探测器之前，必须选好安装位置。
在选位置时，首先要考虑泄漏气体的密度和重量，选择安装位置要低于气体可能积聚的位置。
同时，也不能选择安装在潮湿的地方，需要选择干燥通风的地方。
另外，也要考虑周围的温度变化、日照距离等因素。
第三，安装时要遵循正确的安装步骤。
先将探测器的支架固定在安装地点上，然后将探测器放在支架上，注意探测器放置的方向应是垂直于地面的。
将探测器的电源线连接好并固定好，使用合适大小的电缆保护管把电缆线缠绕起来，避免电线腰住或被咬，以免造成探测器断电。
第四，对于部分可燃气体探测器需要进行校准，以保证其检测的准确性。
校准应该在使用前进行，同时在正常运行一段时间后也要定期进行校准。
校准时要按照厂家的要求进行，严格按照使用说明书进行操作，不要强行修改参数。
最后，在使用探测器时，一定要做好日常维护工作。
定期清理探测器表面的灰尘，检查探测器的线路和连接器是否松动，定期更换探测器的电池以确保其正常运转。
同时，也要定期检查可燃气体探测器的灵敏度是否准确，确保其监测到的信号是准确无误的。
综上所述，每个可燃气体探测器都需要严格按照规范来进行安装，这样才能保证探测器正常运行。
在考虑选择探测器的品牌和型号时，我们也必须充分了解市场上的各种可燃气体探测器，选择一款性价比高且技术先进的探测器，并正确安装使用探测器，才能更好地保护人类工作和生活的安全。
可燃气体检测仪的安装规范

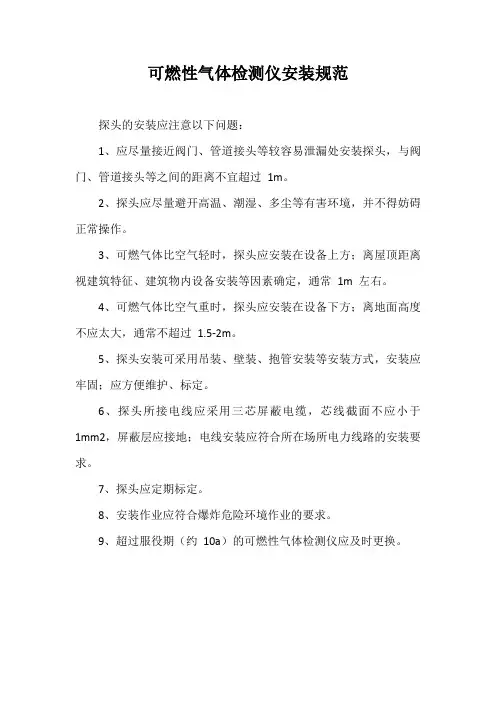

可燃性气体检测仪安装规范
探头的安装应注意以下问题：
1、应尽量接近阀门、管道接头等较容易泄漏处安装探头，与阀门、管道接头等之间的距离不宜超过1m。
2、探头应尽量避开高温、潮湿、多尘等有害环境，并不得妨碍正常操作。
3、可燃气体比空气轻时，探头应安装在设备上方；离屋顶距离视建筑特征、建筑物内设备安装等因素确定，通常1m 左右。
4、可燃气体比空气重时，探头应安装在设备下方；离地面高度不应太大，通常不超过1.5-2m。
5、探头安装可采用吊装、壁装、抱管安装等安装方式，安装应牢固；应方便维护、标定。
6、探头所接电线应采用三芯屏蔽电缆，芯线截面不应小于1mm2，屏蔽层应接地；电线安装应符合所在场所电力线路的安装要求。
7、探头应定期标定。
8、安装作业应符合爆炸危险环境作业的要求。
9、超过服役期（约10a）的可燃性气体检测仪应及时更换。
可燃气体探测器安装规范

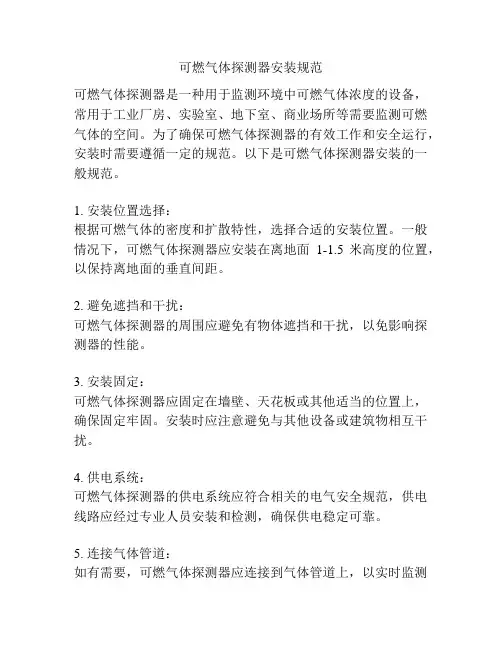

可燃气体探测器安装规范可燃气体探测器是一种用于监测环境中可燃气体浓度的设备，常用于工业厂房、实验室、地下室、商业场所等需要监测可燃气体的空间。
为了确保可燃气体探测器的有效工作和安全运行，安装时需要遵循一定的规范。
以下是可燃气体探测器安装的一般规范。
1. 安装位置选择：根据可燃气体的密度和扩散特性，选择合适的安装位置。
一般情况下，可燃气体探测器应安装在离地面1-1.5米高度的位置，以保持离地面的垂直间距。
2. 避免遮挡和干扰：可燃气体探测器的周围应避免有物体遮挡和干扰，以免影响探测器的性能。
3. 安装固定：可燃气体探测器应固定在墙壁、天花板或其他适当的位置上，确保固定牢固。
安装时应注意避免与其他设备或建筑物相互干扰。
4. 供电系统：可燃气体探测器的供电系统应符合相关的电气安全规范，供电线路应经过专业人员安装和检测，确保供电稳定可靠。
5. 连接气体管道：如有需要，可燃气体探测器应连接到气体管道上，以实时监测管道内的可燃气体浓度。
连接管道时，应注意管道的密封性和连接的可靠性，以避免气体泄漏。
6. 报警信号输出：可燃气体探测器的报警信号应能够及时传输到控制室或其他监测设备上。
对于涉及安全的环境，建议采用多种方式进行报警，如声光报警、电话报警等。
7. 定期维护和检测：安装完成后，应对可燃气体探测器进行定期的维护和检测。
包括对探测器的清洁、定期校准和更换传感器等。
这能够确保可燃气体探测器的正常工作和准确性。
8. 建立警示标识：安装完可燃气体探测器后，应在可燃气体较为集中的区域设置警示标识，以提醒人们注意可燃气体的存在，并采取相应的防护措施。
9. 安全使用和操作：可燃气体探测器在使用中应严格按照说明书和相关安全规定进行操作，不得擅自更改、拆卸或修理。
同时，应定期对人员进行使用和操作的培训，提高安全意识和应急响应能力。
总之，可燃气体探测器的安装需要遵循一定的规范，以确保其安全性和有效性。
只有在合适的位置固定并进行正确的供电和连接，定期维护和检测，才能保证可燃气体探测器的正常工作，及时预警可燃气体泄漏，为人们的生命和财产安全提供保障。
可燃气体探测器安装规范

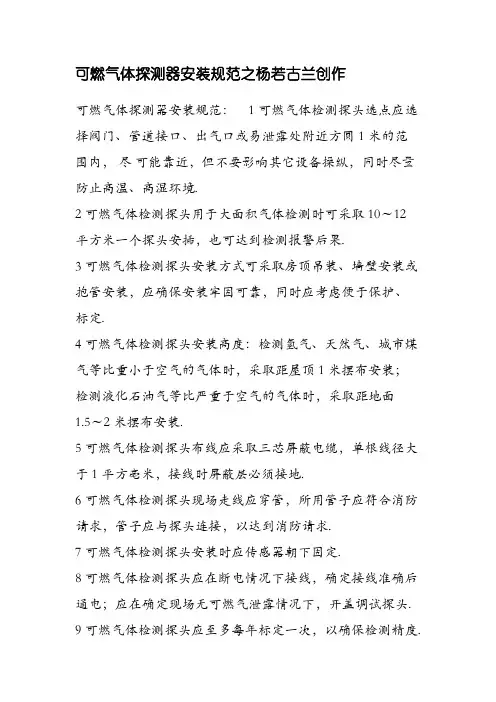

可燃气体探测器安装规范之杨若古兰创作
可燃气体探测器安装规范： 1 可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄露处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操纵，同时尽量防止高温、高湿环境.
2 可燃气体检测探头用于大面积气体检测时可采取10～12平方米一个探头安插，也可达到检测报警后果.
3 可燃气体检测探头安装方式可采取房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于保护、标定.
4 可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采取距屋顶1米摆布安装；检测液化石油气等比严重于空气的气体时，采取距地面1.5～2米摆布安装.
5 可燃气体检测探头布线应采取三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地.
6 可燃气体检测探头现场走线应穿管，所用管子应符合消防请求，管子应与探头连接，以达到消防请求.
7 可燃气体检测探头安装时应传感器朝下固定.
8 可燃气体检测探头应在断电情况下接线，确定接线准确后通电；应在确定现场无可燃气泄露情况下，开盖调试探头.
9 可燃气体检测探头应至多每年标定一次，以确保检测精度.。
固定式可燃气体检测仪安多高 在线式有毒气体探测器怎么接线法 应注意什么安装指导规范
深国安固定式气体检测仪安装指导规范非常感谢您信赖并选购深国安品牌的气体检测仪产品。
为让您更加安全、可靠的使用本品，现将安装注意事项说明如下：一、安装注意事项1.气体检测仪的安装必须由专业人员进行。
2.检测比重小于空气的气体时，宜将气体检测仪安装在距顶棚0.3 米处，监测比重大于空气的气体时，宜将气体检测仪安装在距地面0.3 米处。
3.具体环境中气体检测仪的检测范围与很多因素有关，诸如被检测气体的种类、检测环境中的风向、风速等。
我们推荐的检测范围是6×6 平方米；管道长度6 米。
4.在新建筑内，气体检测仪应该在油漆、焊接工作完成后再安装。
5.不要将气体检测仪安装在距蒸汽、油烟过近的地方。
6.不要将气体检测仪浸入水或其它液体中使用。
7.根据2个气体检测仪固定孔的距离，在墙体上适当位置安装2个M6的膨胀螺丝；用M6立方螺母和平弹垫把气体检测仪固定在墙体上。
8.连接电缆：参考“气体检测仪的结构”和“接线端子说明”正确连接电缆，合上气体检测仪上盖，现场安装完毕。
需联动时，连接开关量端子即可(常开信号）。
注意：联动信号最大触点容量为： (1A/24VDC)，若需带动大功率设备，请外加交流接触器。
9.严禁在现场带电开盖操作；10.严禁带电更换传感器；11. 气体检测仪不要安装在高温、高湿的环境中；12.安装、调试、设置等操作必须由专业人员进行；13.超过有效使用期和有故障的传感器要及时更换；14.在低于 0℃环境中贮存的气体检测仪应在室温环境中放置 2 小时以上方可通电使用。
15.长期不使用的气体检测仪，应在通电预热2 小时后才能正常使用。
16.户外使用时请上面加装遮挡物，避免进水或户外高温直晒。
二、气体检测仪构造气体检测仪由防护外壳、主板及传感器套件三部分组成。
气体检测仪的的防护外壳主要由气体检测仪上盖、气体检测仪主体、传感器组件、电缆护套、电缆压紧元件组成，气体检测仪主体与电缆压紧元件通过螺纹连接。
可燃气体报警仪安装标准

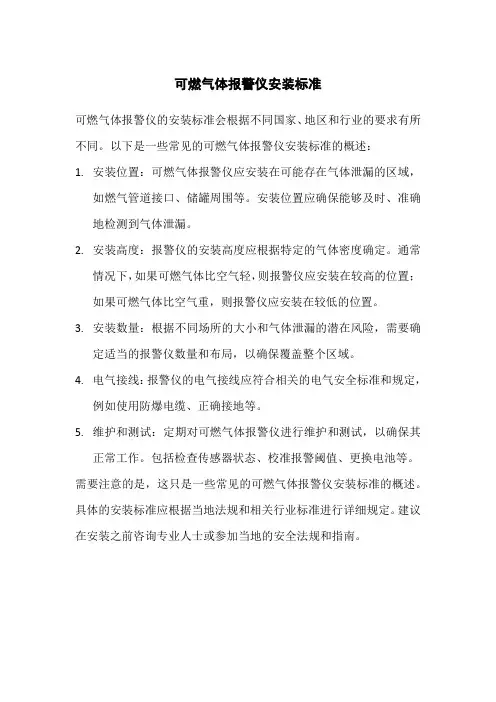

可燃气体报警仪安装标准
可燃气体报警仪的安装标准会根据不同国家、地区和行业的要求有所不同。
以下是一些常见的可燃气体报警仪安装标准的概述：
1.安装位置：可燃气体报警仪应安装在可能存在气体泄漏的区域，
如燃气管道接口、储罐周围等。
安装位置应确保能够及时、准确地检测到气体泄漏。
2.安装高度：报警仪的安装高度应根据特定的气体密度确定。
通常
情况下，如果可燃气体比空气轻，则报警仪应安装在较高的位置；
如果可燃气体比空气重，则报警仪应安装在较低的位置。
3.安装数量：根据不同场所的大小和气体泄漏的潜在风险，需要确
定适当的报警仪数量和布局，以确保覆盖整个区域。
4.电气接线：报警仪的电气接线应符合相关的电气安全标准和规定，
例如使用防爆电缆、正确接地等。
5.维护和测试：定期对可燃气体报警仪进行维护和测试，以确保其
正常工作。
包括检查传感器状态、校准报警阈值、更换电池等。
需要注意的是，这只是一些常见的可燃气体报警仪安装标准的概述。
具体的安装标准应根据当地法规和相关行业标准进行详细规定。
建议在安装之前咨询专业人士或参加当地的安全法规和指南。
可燃气体探测器安装标准
可燃气体探测器安装标准可燃气体探测器是一种用于监测环境中可燃气体浓度的设备，广泛应用于工业生产、仓储、石油化工等场所。
正确的安装是确保可燃气体探测器正常工作的关键，下面将介绍可燃气体探测器的安装标准。
1. 安装位置选择。
可燃气体探测器的安装位置应该尽可能靠近可能泄漏可燃气体的区域，例如管道、阀门、储罐等。
同时，应避免安装在通风口、风口、水汽密集处，以免影响探测器的灵敏度和准确性。
2. 安装高度要求。
一般来说，可燃气体探测器的安装高度应该与泄漏气体的密度有关。
如果泄漏气体的密度大于空气，则探测器应安装在离地面30cm-60cm的位置；如果泄漏气体的密度小于空气，则探测器应安装在距离地面1.5m-2m的位置。
3. 安装方式。
可燃气体探测器的安装方式应该符合相关的安装规范和标准。
一般来说，可燃气体探测器可以采用吊装、壁挂、台式等多种安装方式，具体选择应根据现场环境和要求来确定。
4. 安装注意事项。
在安装可燃气体探测器时，需要注意以下几点：（1）安装前应检查探测器的外观是否完好，各部件是否齐全，确保没有损坏或者缺失。
（2）安装时应按照产品说明书或者相关标准要求进行，不得随意更改或者调整。
（3）安装后需要进行功能测试和校准，确保探测器能够正常工作。
（4）安装完成后需要将安装位置标识清晰，以便于后期的维护和管理。
5. 安装后的检查和维护。
安装完成后，需要定期对可燃气体探测器进行检查和维护，以确保其长期稳定可靠地工作。
检查和维护内容包括但不限于清洁探测器表面、检查传感器状态、校准探测器等。
总结：可燃气体探测器的安装标准对于保障工作场所的安全生产具有非常重要的意义。
正确的安装位置选择、安装高度要求、安装方式以及安装后的检查和维护都是确保探测器正常工作的关键。
只有严格按照相关标准和规范进行安装，才能有效地预防可燃气体泄漏事故的发生，保障人员和设备的安全。
可燃气体探测器安装与配置说明书
可燃气体探测器安装与配置说明一、产品概述本产品为高稳定性室内用可燃气体探测器（以下简称探测器），用于检测可燃气体的泄漏，预防气体泄漏造成的危害，探测器选用高稳定性半导体式气敏传感器,具有稳定高,灵敏度漂移小等特点。
当探测器探测到有可燃气体泄漏并达到探测器设定的报警浓度时,探测器红色LED闪烁,并发出报警声音。
本产品应用于有可能产生可燃气体泄漏的室内场所。
二、主要技术参数三、安装注意事项1、首先确定所需检测的气体比空气重或比空气轻，比空气重的气体：液化石油气等；比空气轻的气体：天然气、人工煤气、沼气等。
2、根据燃气的轻重在合适的地方安装探测器。
探测比空气重的气体时：安装于高出地面0.3-1.0米，距气源半径1.5米内；探测比空气轻的气体时：安装于低于天花板0.3-1.0米，距气源半径1.5米内（详见下图)。
3、家庭安装时还应注意，安装位置不能离燃气炉具太近，以免探测器受到炉具火焰的烘烤；不能安装在油烟大的地方，以免引起误报警或导致探测器的进气孔进气不畅，从而影响探测器的感应灵敏度；也不能安装于排气扇、门窗边与浴室水汽较大处。
4、按图正确的接线，所有的接线安装必须符合国家及地方的有效法规、标准。
不恰当的连接将导致在发生燃气泄漏时，不能正常报警。
5、用安装螺丝将探测器支架固定在墙面，挂上探测器。
四、操作说明1、AC供电独立型探测器：将电源插头直接插入220V市电插座即可正常工作。
2、接通探测器电源，电源指示灯绿色LED长亮，蜂鸣器“嘀”的一声，电路进入预热状态，这时红色LED与黄色LED交替闪烁,闪烁约三分钟后停止,表示探测器进入正常工作状态。
预热期间禁止用气体测试。
3、当探测器探测到可燃气体泄漏并达到报警浓度时，报警指示灯红色LED闪烁，同时蜂鸣器发出“嘀－嘀”报警声4、当探测器内部的传感器发生故障时，探测器的黄色LED长亮，蜂鸣器长鸣。
请断开电源,并与当地经销商联系维修处理。
请勿私自拆开探测器,以免造成触电危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一.可燃气体检测仪安装点的设定
1、凡有可燃气体泄露可能的生产装置及仓储，货轮的船舱等场所，必须配置可燃气
体检测仪。
2、对于无人值班的小型泵房而且不是连续运转的泵房，有发生可燃气体泄漏的可能
性。
特别在北方地区，冬季门窗关闭的情况，可燃气体泄漏将很快达到爆炸下限浓度，一般
在主导风向下游位置安装可燃气体检测仪。
3、室内通风不流畅部位，地槽地沟容易积聚可燃气体的地方，现场通往控制室的地
下电缆沟，有密封盖板的污水沟槽等，都是经常性的或在生产不正常情况下容易积聚可燃气
的场所，都可以设置可燃气体检测仪。
4、对于喷漆涂敷作业场所，大型的印刷机附近，以及相关作业场所，都属于开放式
可燃气体扩散溢出环境，如果缺乏良好的通风条件，也十分容易使某个部位的空气中可燃气
含量接近或达到爆炸下限浓度值，需要配置可燃气体检测仪。
5、甲类气体，液化烃泵，甲B 类或成组布置的乙A 类液体泵的动密封。
6、在不正常运行时可能泄漏甲类气体，液化烃或甲 B 类液体采样口和不正常操作时
可能携带液化烃。
7、在不正常运行时可能泄漏甲类气体，液化烃的设备或管法兰，阀门组。
8、可能发生泄漏的汽车上。
二.可燃气体检测报警值的确定
1、可燃气体检测报警装置的报警值至少应分为两级，第一级报警阈值不高于25%爆炸
下限（LEL），不低于5%爆炸下限（LEL）；第二级报警阈值不高于50%爆炸下限（LEL）。
根据
危险场所分级的不同，报警值的设定可有所不同。
2、按区划分的可燃气体检测报警装置的划分：
2.1区安装的可燃气体检测报警装置的第一级报警阈值为（5-20）%LEL；
2.2区安装的可燃气体检测报警装置的第一级报警阈值（5-20）%LEL；
2.3区安装的可燃气体检测报警装置的第一级报警阈值为（5-25）%LEL。
三.存在可燃气体泄漏释放源的场所
存在可燃气体泄漏释放源的场所：可能出现可燃气体的生产、运输、储运、使用的场所。
如化工厂、罐区、石油炼化、冶金、污水处理、喷漆车间、燃气或者爆炸性液体蒸汽运输车、气化站、加油加气站、食堂和沼气站等
四.可燃气体检测仪选型的要求
1、烃类可燃气体宜选用催化燃烧型或红外原理的气体检测仪
2、使用场所的空气中含有能使催化燃烧传感器中毒的硫、磷、硅、铅、卤
素化合物介质时选用抗中毒传感器或红外传感器
3、使用场所存在缺氧高腐蚀应选用红外检测原理的检测仪
五．固定式气体检测仪现场安装需要注意的事项
气体检测仪安装在被检测气体易漏或生产中产生的工段，安装位置高度根据被测气体相对密度来决定。
被检测气体密度大于空气，检测应安装在距离地面３０—６０厘米处。
当被测气体的密度小于空气，检测仪应当安装在泄漏点的上方0.5米-2米处，且传感器部位向下，为了正确使用检测仪避免检测仪故障的发生，请勿安装在以下位置：
（1）、直接受到蒸气、油烟影响的地方。
（2）、给气口、换气扇、房门等风量流动大的地方。
（3）、水气、水滴多的地方（相对湿度：≥90%）。
（4）、温度在-30℃以下或50℃以上的地方
（5）、有强电磁的地方
六．可燃气体检测仪、可燃气体报警控制器安装的布线与接线要求
气体检测仪现场安装接线的相关要求
1 可燃气体检测仪在即将调试时方可安装，在调试前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
2可燃气体检测仪应安装牢固，与导线连接必须可靠压接或焊接。
当采用焊接时，不应使用带腐蚀性的助焊剂。
3 可燃气体检测仪连接导线应留有不小于150mm的余量，且在其端部应有明显标志。
4 可燃气体检测仪穿线孔宜封堵，安装完毕的探测器应采取保护措施。
气体报警控制器安装现场布线与接线的相关要求
1 配线应整齐，不宜交叉，并应固定牢靠；
2 电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易退色；
3 端子板的每个接线端，接线不得超过2根；
4 电缆芯和导线，应留有不小于200mm的余量；
5 导线应绑扎成束；
6 导线穿管、线槽后，应将管口、槽口封堵。
七.可燃气体报警系统组成及介绍
可燃气体检测系统主要包括固定式可燃气体检测仪和可燃气体报警控制器两部分，将固定式可燃气体检测仪安装于需要监控的地点（已发生泄漏在生产过程中使用可燃性气体，或在生产过程中产生可燃性气体的工段场所），可以实行多点安装多点监控，并可以联网，通过气体报警控制对固定式可燃气体检测仪检测仪实行供电并实现控制，根据需要安装排风装置、防爆声光报警器等警示设备或应急设备。
可燃气体报警控制器可接收检测可燃气体检测仪在现场检测并发出的气体浓度的信号，当测量值达到设定的报警值时，气体报警控制器发出声、光报警，同时输出控制信号（开关量触点输出），提示操作人员及时采取安全处理措施，或自动启动事先连接的控制设备，以保障安全生产。
可燃气体报警控制器适用于各种工业报警控制，壁挂式安装，安装简单、操作方便，工作状态稳定、测量精度高。
1.可燃气体检测仪型号分类及相关技术参数介绍
CGD-I-1EX可燃气体检测仪 CGD-I-1EX（D）可燃气体检测仪
检测气体：可燃气体检测气体：可燃气体
工作温度：-10℃-~+50℃；工作温度：-10℃-~+50℃；
检测范围：0-100%LEL 检测范围：0-100%LEL
检测原理：催化燃烧检测原理：催化燃烧
输出信号： 4-20mA标准信号输出输出信号： 4-20mA输出,现场浓度显示
连接电缆：三芯屏蔽电缆连接电缆：三芯屏蔽电缆环境湿度：10%-95%RH(非冷凝) 环境湿度：10%-95%RH(非冷凝)
环境压力：ATM±10%环境压力：ATM±10%
检测精度：±5%F.S检测精度：±5%F.S
分辨率：0.1%LEL 分辨率：0.1%LEL
零漂移：＜0.5%F.S./月零漂移：＜0.5%F.S./月
反应时间：<30s 反应时间：<30s
防护等级：IP66 防护等级：IP66
防爆等级：Ex d IIC T6 防爆等级：Ex d IIC T6
工作电源：12-24V DC 工作电源：12-24V DC 八.部分可燃气体的爆炸极限。
