SBF10kVA三倍频电源发生器

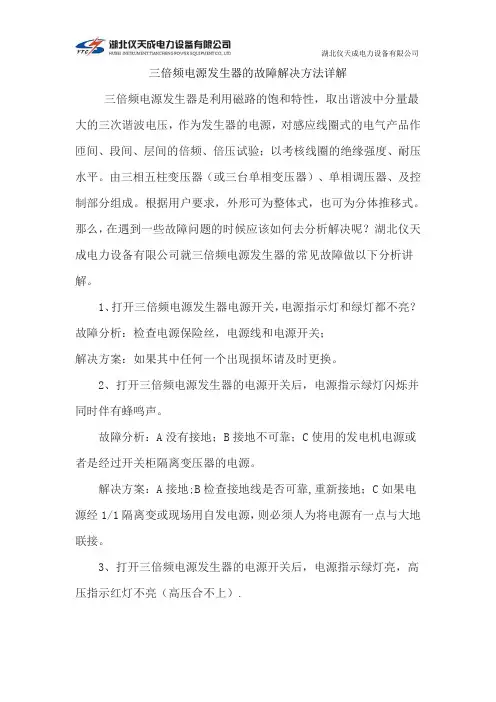

三倍频电源发生器的故障解决方法详解
三倍频电源发生器的故障解决方法详解三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。
由三相五柱变压器（或三台单相变压器）、单相调压器、及控制部分组成。
根据用户要求，外形可为整体式，也可为分体推移式。
那么，在遇到一些故障问题的时候应该如何去分析解决呢？湖北仪天成电力设备有限公司就三倍频电源发生器的常见故障做以下分析讲解。
1、打开三倍频电源发生器电源开关，电源指示灯和绿灯都不亮？故障分析：检查电源保险丝，电源线和电源开关；解决方案：如果其中任何一个出现损坏请及时更换。
2、打开三倍频电源发生器的电源开关后，电源指示绿灯闪烁并同时伴有蜂鸣声。
故障分析：A没有接地；B接地不可靠；C使用的发电机电源或者是经过开关柜隔离变压器的电源。
解决方案：A接地;B检查接地线是否可靠,重新接地；C如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点与大地联接。
3、打开三倍频电源发生器的电源开关后，电源指示绿灯亮，高压指示红灯不亮（高压合不上）.故障分析：A调压电位器不在零位；B过压整定开关设定为零C 高压指示按钮灯可能损坏。
解决方案：A把调压电位器回到零位B过压整定开关设定为本次试验所需要的电压值C检查高压指示灯如有损坏请更换。
4、三倍频电源发生器在使用过程中高压数字微安表指示始终为零。
故障分析：A高压数字微安表可能损坏B微安表输出线可能短路C微安表输出线接触不良解决方案：A微安表返厂维修B检查微安表输出线，如有短路碰线请重新焊接C检查微安表输出线和微安表接触式电源开关，如果其中有损坏请及时更换。
以上是对三倍频电源发生器使用故障解决说明。
三倍频电源发生器现场试验注意事项
三倍频电源发生器现场试验注意事项三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，对变压器、互感器等感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。
三倍频电源发生器常常用于互感器、变压器以及其他感应线圈的耐压试验当中，例如：电压互感器作倍频感应耐压试验、电力变压器进行分相的倍频感应耐压试验，以及感应线圈式的电气产品作倍频感应耐压试验。
三倍频电源发生器现场试验操作注意事项：1、装置设有过流保护，出厂时设置为额定输出电流的80%。
当用于小负荷时，应根据负荷的实际情况重新调整。
当升压过程中发生过电流或击穿时，过电流保护动作可保护被测产品，以免引起被测产品事故扩大，应该立即切断三相电源，避免输入电流对三频发电源装置造成损坏。
2、试验过程当中，样品的容量如果不大，补偿电抗器一般不需要与线路连接。
试验产品的电容电流如果过大，则补偿电抗器的两端应与试验产品的两端并联连接以补偿电流，从而起到提高整个测试回路的功率因数以及降低输出电流的作用。
3、由于设备处于过饱和状态，所以对三相线路的接入时间应尽可能短，通常不超过5分钟。
测试产品测试时，测试时间不应超过40秒。
4、当使用三倍频电源发生器试验装置，所述输出电压由控制箱内接触器线圈电压变成三倍频电源发生器1/3的输出电压，50HZ电源不能试用于此试验。
5、三倍频电源发生器所配电抗器只允许在试验电压互感器时配套使用，当被试品的电压超过一定范围时，应另选配电抗器。
6、如在试验过程中，被试品出现匝间、层间或段间、相间绝缘击穿现象，则控制回路中试验电流增大，继电器可立即跳闸，断电。
7、试验完毕，需将调压器退回零位。
三倍频电源发生器外接补偿问题：对容性负载如高压试验变压器、电容式电压互感器可不外接补偿，或外接感性补偿。
对感性负载，一般外接容性补偿，其补偿值为感性负载容量的50%。
BLSBF75三倍频电源发生器
BLSBF-7.5三倍频电源发生器使用说明书武汉博朗恒业电气有限公司一. 概述BLSBF-7.5三倍频发生器主要用于对被试品在不同电压及频率下的特性进行试验的场合。
全套装置体积小，装配方便，操作简便。
该装置的核心组件——变频电源柜采用高性能微处理器控制，全中文菜单显示，具有自动化程度高，保护迅速可靠，人机界面友好等优点。
该装置虽安装操作简便，但误操作仍会引起意外事故。
因此在使用前请务必仔细阅读本使用说明，以免对被试品及试验装置造成不必要的损坏。
二. 型号说明额定容量KVA 型号三. 产品交货检查及保修1. 交货检查用户在拆箱后，请立即进行以下检查： 1）是否在运输中造成损伤。
2）机种型号及资料与您所定的是否相符。
3）如有问题请您速与我公司联系。
同时说明产品型号、规格、产品编号、购买日期、破损程度等。
2. 产品保修本产品的保修期为三年。
但属下列情况将是有偿服务：1）因误操作或不适当的修理引起故障时。
2）超过标准使用而出现故障时。
3）购买后摔坏及运输中的损伤。
4）地震、火灾、水灾、雷击、电压异常以及其他天灾等造成的损伤。
四.主要技术参数1.三倍频电源1）额定输入电压：三相380V，50HZ2）输出电压：0-300V单相SPWM调制正弦波3）额定输出电流：25A4）额定输出功率：7.5KW5）效率：＞85%6）频率调节范围：30.0-400.0HZ7) 最小频率调节步距：1HZ/0.1HZ8）输出波形畸变率：≤3%9）额定满负载下连续工作时间：15分钟10）运行噪声：≤60dB11）使用环境温度：-30ºC -- +40ºC五.注意事项1.请将变频电源柜安放于符合标准要求（温度、湿度、振动、尘埃）的场所。
2.每次使用前，请仔细检查，以避免发生接线错误。
3.请保持变频电源柜周围通风良好，以便降低变频电源柜环境温度。
4.在试验前，请将变频电源柜接地端（GND）可靠接地。
5.正式试验前，请将变频电源柜预热3-5分钟6.由于电路直流滤波电容器放电需要时间，所以即使已关断电源也不要立即关闭控制电源开关，否则会损坏变频电源的功率器件。
三倍频感应电压发生装置说明书
KD-5501型三倍频感应电压发生器装置！敬告和注意为避免受到电击或人身安全,同时为避免仪表或被测设备受到损坏,提醒使用者可靠控制和合理地使用.在任何时候必须遵守以下原则:装置接通电源前,必须接地!没有接地以前,不得接入电源!一、概述本产品是在工频电网中利用硅钢片铁心的磁化曲线饱和特性，在变压器接成开口三角形的二次线圈中感应出零序三次谐波电势的原理制成的轻便型测试设备。
KD-5501型三倍频感应电压发生器装置可配套提供连同控制设备及机箱在内的成套产品。
本发生器是电力系统、发电厂、变电站、供配电网络中对小容量电力变压器：串级式高压电压互感器进行倍频感应高压试验的基本设备之一。
也可对各种低压电子、仪表电源变压器，电感线圈电器线圈进行倍频倍压试验，同时也可作为功率不大于1千瓦的倍频电源用于某些特殊电器设备的供电或测试。
本产品静止变频设备、噪音低、体积小、在高电压系统中完全可以取代传统的变频机组。
2、工作原理：三台单相变压器一次侧接成星形，二次侧接成开口三角形，在一次侧加上对称的三相正弦波电源时，并升高电压让铁芯磁路饱和，使铁芯中磁通所含三次谐波的成分增多，相应在铁芯线圈上感应三次谐波电压也增高。
由开口三角形的发生器二次侧输出的这个150赫兹（三倍工频）感应电压即作为三倍频试验电源电压。
当三倍频发生器带上（例如JCC-220型高压串级式电压互感器）负载时，其电流由感性变为容性，由于功率因数低的影响，使发生器的效率较低，一般只有20%左右。
因此，可在被试品某一空绕组上接入电抗器进行电流补偿。
来提高整个试验回路的功率因数。
3、技术参数技术参数表4、试验原理图图1KD：三相输入电源开关K：控制电源开关BK：控制电源变压器AK：调压器零限位开关TY：自藕调压器AQ：起动按钮JC：交流接触器AT：停止按钮LJ：过流继电器JS：时间继电器FM：时间报警器K1：时间继电器电源开关D1：回零指示灯D2：停止指示灯D3：起动指示灯5、机器面板示意图：6、使用操作方法：6.1按原理接好工作线路，注意发生器外壳、控制箱外壳及公共地线必须良好接地,不允许随意扎在自来水管道上,否则将危及人身与设备的安全。
变压器式三倍频说明书
HD-SBF三倍频发生器使用说明书武汉华新仪电力科技有限公司WuHan HuaXinyi Power Technology Co.,Ltd目录前言..................................................一、简介...............................................二、电气参数. .........................................三、操作方法...........................................四、售后服务承诺........................................五、定货须知..............................................六、注意事项..............................................前言（1）感谢您使用本公司产品，为了让您尽快熟练地操作本仪器，我们随机配备了内容详细的使用说明书，可使您获取有关产品介绍、使用方法、以及安全注意事项等各方面知识。
在第一次使用仪器之前，请务必仔细阅读，有助于您更好的使用该产品。
（2）本说明书编写时难免有错误、疏漏之处，请您多加包涵并欢迎加以指正。
（3）我们将非常感谢您能对本产品的进一步完善多提宝贵意见，以利我们将产品做得更好。
（4）因产品不断更新,本公司保留解释权。
三倍频使用说明书一、概述该产品是为了满足<<GB1094.3—85>>、<<GB1207>>和<<电气设备预防性试验规程>>—1995中三倍频感应耐压试验和局放试验而设计。
变压器、互感器感应耐压试验是检验该产品是否符合国家标准的一项重要试验。
绕组的层间、匝间、段及相间绝缘的纵绝缘感应试验，是考验绕组是否符合要求的一个重要项目。
三倍频发生器使用操作方法
三倍频发生器使用操作方法
6.1 三倍频发生器按原理接好工作线路，注意发生器外壳、控制箱外壳及公共地线必须良好接地，不允许随意扎在自来水管道上，否则将危及人身与设备的安全。
6.2 按照被试品正常感应耐压所需的电流等级，耐压时间。
选设定好过流整定器、定时报警器的动作值。
6.3 准备完毕，检查线路无误后，可合上发生器总电源开关，电压表指示，打开控制箱回路电源开关，此时开关指示灯亮，表示电源已接通；同时红色停止按钮上的指示灯也亮，回零指示灯假如不亮，应把调压器手柄按逆时针方向返回零位，此时回零指示灯亮，否则起动按钮拒绝合闸。
6.4 三倍频发生器按下起动按钮，绿色按钮指示灯亮，这时按顺时针速度均匀缓慢地旋动调压器手柄，电压逐步上升，并密切注意电压表的指示及试品情况，直至调到所需试验电压为止。
6.5 要测试产品的耐压试验时间，可拨动定时器所需定时时间再按下定时与报警开关，即在规定的时间里测试产品耐压，然后报警告知，此时将调压器手柄回零，按下停止按钮，切除时间继电器开关，然后切断总电源开关。
尊敬的客户：
感谢您关注我们的产品，本公司除了有此产品介绍以外，还有红外线测温仪，变频串联谐振试验装置，大电流发生器，真空滤油机厂家，耐电压测试仪，无线高压核相仪等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。
谢谢!。
三倍频发生器的基本原理
三倍频发生器的基本原理三倍频发生器是一种电子设备，它可以将输入的信号频率变为原信号的三倍频率。
在某些场合下，需要产生高频的电磁信号，而传统方法往往需要使用大量的器件或者复杂的实验操作。
使用三倍频发生器则可以简化这个过程，提高效率。
基本原理三倍频发生器的基本原理是通过倍频的方法实现信号的频率转换。
其中最简单的实现方式就是使用全波整流电路和电容滤波器。
在全波整流电路中，采用了恒流源和电容器的电路，将输入的交流信号转换为直流信号，然后将其通过电容滤波器进行滤波，获得了一个直流电位。
接下来再通过倍频电路将其输出的频率变为原信号的三倍频率。
倍频电路倍频电路是实现三倍频发生器的核心部件，它可以将输入的信号进行频率提升。
其中最常见的方式是使用倍频器电路。
倍频器电路倍频器电路分为李-基二倍频电路和倍频振荡器两种类型。
它们的基本原理是使用二级倍频电路来产生更高频率的电信号。
在李-基二倍频电路中，输入信号首先会进入一个二极管桥整流器，将正负半周期的信号分别整流，并将其输入到一个差分放大器中。
差分放大器会将两个信号相加，然后将其输入到一个输出振荡器中，产生高频信号。
最后，再将这个信号反馈到差分放大器的负端，使其形成一个闭环，从而实现三倍频输出。
而在倍频振荡器中，则是通过基础的压控振荡器和倍频器电路相结合来实现三倍频输出。
通过调整振荡器的频率，使其与倍频器之间在一定倍频系数的情况下实现三倍频输出。
总结在实现三倍频信号输出的过程中，倍频电路是实现这个过程的核心部件。
在电路的设计中，需要选择合适的器件和电路结构，以保证输出的信号质量和稳定性，并且能够满足不同场合的要求。
除此之外，中频放大器和输出滤波器等其他器件也是影响三倍频输出效果的关键部分。
三倍频电源发生装置补充说明
三倍频电源发生装置补充说明MSSBF三倍频电源发生装置是作感应耐压较好的设备，广泛用于变压器、互感器等倍频倍压的试验，有着广泛用途。
为了更好的了解其性能，作如下补充说明：1、三倍频变压器的能源取于市电中三次谐波，在磁饱和状态下50周的合成磁场为零，因而50周的输出功率为零；最大的输出只有3次谐波（150周）的功率，但输出功率只有输入功率的20%以下，一般标牌上的功率都是指的输入功率。
2、发热是三倍频变压器的必然结果，原因是变压器处在磁饱和状态下工作，铁芯必然发热，因而三倍频电源在使用时是短时工作制，一般通电时间为5分钟，试验时间为40秒，每做一次试验都必须断开电源，3—5分钟后可再做一下试验，可多次重复。
3、对电压互感器作倍压试验时，必须增加补偿环节，这可改善三倍频电源的波形，也可增加三倍频电源的输出功率。
4、不能对10KV/ 3 的电压互感器作感应试验，因为42KV的感应电压必须要在次级100 3 侧加入7.3倍的电压，在这种状态下，由于磁路高度饱和，这项试验很难实现。
5、500V以上的输出电压由于调压器的原因，必须用升压器升压。
6、35KV电压互感器感应与局放试验接好并检查线路后，将三倍频电源输入35KV互感器的低压侧，通过调压器将电压升至所需要的高压（如93KV）40秒后，然后降至测量局放认可的电压（如42KV）读出被试品的局放量，再将试验电压降至零位，并立即切断总的输入电源试验，试验完成。
作局放时若配有100KV、1000P的耦合电容，就是这1000P电容使输入端的容量大增，电流增加25A—30A；输入激励的电流本身就有12A—15A左右，总计电流在40A—45A，35KV PT的低压侧的线径一般为∮2.11mm，直接加压试验难度极大，∮2.11mm的电磁线也难承受，因而必须采用有功率补偿的三倍频电源作为试验电源。
7、采用输入调压方式的三倍频装置，其输出电压只有一个级段，达不到多级段试验电压的要求，一般忌用。
三倍频电源发生器
目录一、概述 (2)二、三倍频调谐电源装置电气参数 (2)三、工作原理及装置接线端子说明 (3)四、使用方法 (4)（一）带调压器 (4)（二）不带调压器 (4)五、注意事项 (5)一、概述变压器、互感器等设备的感应耐压试验是产品出厂和试验的必做项目。
是保证变压器、互感器等产品质量的一项重要试验。
感应耐压试验需要一套与之相适应的电源装置。
一般频率应选择在150-250HZ。
由于不是50HZ的工频电源，因而国内常用变频发电机组或三台接成开口三角的单相变压器作为感应耐压试验的电源。
变频发电机组的频率常选择100-400HZ，三台单相变压器接成三角后,能得到150HZ电压.变频发电机组笨重, 不便于运输,不适合于在现场使用,在容量不大时,波形也不太好.三台单相变压器接成开口三角能得到150HZ电源,但波形、容量都会随着负载而变化，且极易出现与被试品谐振，产生谐振过电压而损坏被试品。
我公司自一九八八年以来，一直致力于开发一种三倍频电源装置，使之具有容量大、波形好、失真度小、轻便、便于现场使用的特点。
从三倍频电源到成套的试验装置、操作方法进行了深入的探索，较为理想地研制出了该种系列的三倍频调谐电源装置。
二、三倍频调谐电源装进电气参数容量：3—1000KVA输入电压：AC 380V 50HZ 三相输出电压；200—1000V 150HZ 单相输出波形：正弦波失真度小于2%负载特性：负载可以是阻性、感性、容性局部放电安全电压不小于2PC三、工作原理及装置接线端子说明我公司生产的三倍频电源装置在3-10KVA为调压器输出，10KVA-1000KVA为电感电容输出：其接线图为：图一调压器输出（3-10KVA）图二电感、电容输出（10-1000KVA）图三三倍频接线图图四三倍频电源面板图四、使用方法（一）带调压器（3KVA-10KVA）（1）按接线图连接，再根据被试品来调整过流保护电流值。
（2）使调压器在最低位置，合电源开关，零位指示灯亮，检查是否缺相，启动试验台。
35KV高压电气试验设备的配置(新)
测量范围：0.0001～0.4000mgkOH/g重复性：0.004mgkOH/g分辨率：0.0001mgkOH/g
54
红外测温
红外测温仪AR842A+
范围：-50℃～+600分辨率：+/-1.0℃
55
直流接地
直流系统接地故障测试仪FECT2004
DC500V以下系统
56
蓄电池容量
交流
2
交流耐压
试验变压器变压器控制箱
TQSB-10KVA/100KV KZT-10KVA
3
交直流电压测量
分压器FRC-100
准确度：AC1.5% DC1%
耐压
5
低频交流耐压
试验变压器变压器控制台
TQSB-35KVA/70KV KZT-35KVA
6
电机交流耐压
超低频高压发生器CDP-F
VLF-50/1.1输出频率：0.1Hz、0.05Hz、0.02Hz精度：3%
子
38
绝缘子表面污秽物的等值盐密
智能盐密测试仪HCYM-I
电极常数为1电导率0.1μs/cm~20ms/cm电极常数为10电导率2ms/cm~200ms/cm
地
39
接地电阻测试
接地电阻测试仪4105A
量程：0～200MΩ
网
40
接地引下线与接地网（或相邻设备）之间导通电阻值的测量
接地引下线导通测试仪HCR3610
13
特性测试
发电机综合特性测试仪
副励空载频率特性、主励空载试验、主励负载及发电机短路试验、发电机空载试验
14
表面电位测试
发电机表面电位测试
输入电阻：100MΩ测试电压：DC 0-30KV精度：1.0%
三倍频发生器的基本原理
三倍频发生器的基本原理非线性元件在输入信号通过时，会产生非线性的电压-电流特性。
这种非线性特性会导致输入信号的频率倍增。
在三倍频发生器中，一般会使用晶体管、二极管、场效应管（FET）等非线性元件。
下面是三倍频发生器的基本原理及详细说明：1.输入信号：三倍频发生器的输入信号一般为正弦波，其频率为f。
输入信号的幅值和电阻分配根据具体的电路设计而确定。
2.第一级倍频电路：第一级倍频电路包括一个非线性元件，如二极管。
它的作用是将输入信号的频率提高到原始信号的两倍，即2f。
非线性元件的特性导致了输入信号的频率倍增。
3.信号放大：在第一级倍频电路后面，还需要一个信号放大电路。
这个电路用于放大第一级倍频后的信号，以确保信号强度足够大以供后续电路使用。
4.第二级倍频电路：第二级倍频电路也包括一个非线性元件，如晶体管或FET。
它的作用是将第一级倍频后的信号频率再次提高到原始信号的两倍，即4f。
5.信号放大：与第一级倍频电路类似，第二级倍频电路之后需要一个信号放大电路，以确保输出信号的强度足够。
6.第三级倍频电路：第三级倍频电路是与第一级和第二级串联的，其作用是将第二级倍频后的信号频率提高到原始信号的三倍，即3f。
7.输出信号：第三级倍频电路的输出信号即为三倍频发生器的输出信号。
它是一个频率为3f的正弦波，其幅值可以通过信号放大电路进行调节。
需要注意的是，三倍频发生器需要精确的电路设计，以确保非线性元件的特性能够实现频率倍增。
此外，在设计过程中需要考虑电路的稳定性、功耗以及输出信号的失真等因素。
总之，三倍频发生器是利用非线性元件对输入信号进行频率倍增的电路。
它是许多通信、测量和信号处理应用中的重要组成部分，例如无线电频率合成器、信号发生器等。
三倍频变压器
FS系列三倍频变压器
一、概述
FS三倍频变压器是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验;以考核线圈的绝缘强度、耐压水平。
二、技术参数
☆输入电压、频率：交流380V±5％，50Hz
☆输出电压精度：≤5％
☆输出电压：50～500V
☆输出频率：150Hz
☆输出容量：3、5、10、20、50（kV A）系列
☆空载运行时间：≤5min
☆负载运行时间：40～60s
三、注意事项
1、SBF三倍频变压器设有过流保护，出厂时按额定输出电流的80%整定好，用于小负载时，应根据负载实际情况重新整定;当升压过程中出现过流或击穿现象时，过流保护动作，可保护被试品，不致使被试品的事故扩大，此时也应立切断输入三相电源，不致使三倍频电源发生装置受到损坏。
2、在试验过程中，如被试品的电容量不大时，补偿电抗器一般不需接入线路。
如被试品电容电流过大时，则应将补偿电抗器两端与被试品两端并联(见接线示意图)，进行电流补偿，从而提高整个试验回路的功率因数，降低输出电流。
3、因SBF三倍频变压器是在超饱和状态下工作，因而接入三相线路的时间应尽量短，一般
不超过五分钟。
试验被试品时，试验时间不能超过40秒;
4、在使用分体式三倍频电源装置时，控制箱中的接触器线圈电压为三倍频电源发生器输出电压的1/3，绝对不能用50HZ电源试用。
5、SBF三倍频变压器所配电抗器只允许在试验电压互感器时配套使用，当被试品的电压超过一定范围时，应另选配电抗器(可在订货时加以说明)。
三倍频发生器
电力仪器仪表
� 慎重保证
本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年 （包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有 偿终身维修。
� 安全要求
（注意：只有专业的技术人员才可执行维修）
请阅读下列安全注意事项， 以免人身伤害， 并防止本产品或与其相连接的任何其它产品 受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。
电力仪器仪表
6,耐压时间到后， 计时报警鸣叫， 逆时针调节调压器手柄至零位。 7,按下计时按钮和停止按钮，试验完毕。
七， 装箱单；
1,三倍频主机 1 台 2，控制箱 1 台 3,单根电源线 3 根 4，带插头电源线 1 根 5,说明书 1 份 6,合格证 1 份
电力仪器仪表
我们的宗旨是不断地改进和完善公司的产品 ， 因此您所使用 的仪器可能与使用说明书有少许的差别 。 如果有改动的话， 我们 会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后 服务部联络，我们定会满足您的要求。
由于输入输出端子、 测试柱等均有可能带电压， 您在插拔测 试线、电源插座时，会产生电火花，小心电击，避免触电危险 ， 注意人身安全！
� 安全术语
警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
电力仪器仪表
友情提示：本设备的三相电源空开不得小于 63A! 一， 概述：
SBF 系列三倍频发生器是利用磁路的饱和特性，取出装置中分 量最大的三次谐波电压，对感应线圈式的电气产品进行匝间、段 间、层间的倍频、倍压试验，以考核被试品的绝缘耐压水平。本 设备具有操作简单，使用方便的特点。
18-计时整定
三倍频感应耐压装置
FS系列三倍频感应耐压装置
一、概述
三倍频感应耐压装置配以特种滤波器和多档可调补偿电感，使不同负载时的电压波形失真小于5%，也使输入侧电源功率相对减少，试验台的体积更小、重量更轻。
三倍频感应耐压装置操作简单、性能可靠、能很好地满足变压器、互感器感应耐压的需要。
该设备整个装置采用一体化和分体式设计，操作更简便，运输更轻松。
二、技术参数
☆输入电压、频率：交流380V±5％，50Hz
☆输出电压精度：≤5％
☆输出电压：50～500V
☆输出频率：150Hz
☆输出容量：3、5、10、20、50（kV A）系列
☆空载运行时间：≤5min
☆负载运行时间：40～60s
三、产品别称
三倍频感应耐压装置、三倍频发生器、三倍频感应电压发生器、三倍频试验变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、三倍频电源发生器。
电压互感器三倍频试验步骤、方法及注意事项
三倍频耐压试验方法
三、被试品三倍频耐压试验 按下图将三倍频电源发生器，控制箱、电抗器（需要时接入）和被试品连 接好；仔细检查所接线路，确认被试品与本装置接线正确无误后输入三相 电压。操作步骤与空载试验步骤基本相同；当升压至被试品所需电压值时， 应停止升压，并持续40秒；如无异常情况出现，说明被试品此项试验合格， 此时应立即将调压器手柄回至零位，并迅速断开三相电源，试验完毕。
三倍频耐压试验
控制箱端接线
三倍频发生器端接线
电压互感器端接线
三倍频耐压试验注意事项
注意事项： 1、三倍频耐压装置设有过流保护，出厂时按额定输出电流的80%整定好， 用于小负载时，应根据负载实际情况重新整定；当升压过程中出现过流或 击穿现象时，过流保护动作，可保护被试品，不致使被试品的事故扩大， 此时也应立切断输入三相电源，不致使三倍频电源发生装置受到损坏。 2、在试验过程中，如被试品的电容量不大时，补偿电抗器一般不需接入 线路。如被试品电容电流过大时，则应将补偿电抗器两端与被试品两端并 联接入，进行电流补偿，从而提高整个试验回路的功率因数，降低输出电 流。 3、因该装置是在超饱和状态下工作，因而接入三相线路的时间应尽量短， 一般不超过五分钟。试验被试品时，试验时间不能超过40秒； 4、在使用分体式三倍频电源装置时，控制箱中的接触器线圈电压为三倍 频电源发生器输出电压的1/3，绝对不能用50HZ电源试用。
三倍频耐压试验所用设备清单
试验设备： 1. SBF-10KVA三倍频发生器 2. SBF-10KVA三倍频控制箱 3. 三相调压器TSGC2-6 4. 万用表 5. 钳形电流表
被试电压互感器空载特性试验
三相调压器端接线
电压互感器端接线
额定电压下空载电流测量
三倍频耐压试验步骤
三倍频电源发生器的使用注意事项有哪些
三倍频电源发生器的使用注意事项有哪些三倍频电源发生器是一种常见的电力设备，用于将输入电源的频率提高至三倍输出。
在使用三倍频电源发生器时，需要注意以下几个方面：安全使用：在操作之前，务必仔细阅读并遵守使用说明书中的安全规定。
确保设备的接地良好，并注意避免电源发生器接触水、潮湿环境或者有爆炸危险的场所。
适用负载范围：三倍频电源发生器通常具有一定的负载限制。
在使用过程中，确保所连接的负载不超过电源发生器的额定负载能力，以免造成过载损坏。
输入电源要求：在选择三倍频电源发生器时，需要了解其输入电源要求。
确保提供给电源发生器的输入电源符合其要求，包括电压、频率和相数等参数。
高温环境注意：三倍频电源发生器在高温环境下工作可能会受到影响。
确保在使用时，设备周围的环境温度不超过特定的工作范围。
过载保护：三倍频电源发生器通常配备过载保护功能。
在负载过大或短路情况下，电源发生器会自动断开电源输出，以保护设备和用户的安全。
当出现这种情况时，应检查负载情况并及时排除故障。
维护保养：定期对三倍频电源发生器进行维护保养是必要的。
按照说明书中的建议，定期清洁设备，检查连接线路是否松动，确保设备正常运行。
环境条件：三倍频电源发生器通常适用于室内环境。
在户外使用时，需要提供合适的防护措施，以防尘、水等对设备造成损坏。
地面要求：在使用三倍频电源发生器时，确保设备放置在稳固的地面上，防止震动干扰或倾斜导致设备故障。
充足通风：三倍频电源发生器在工作时会产生一定的热量，因此需要提供良好的通风条件，保持设备正常工作温度。
线缆选择：使用合适的线缆连接电源发生器和负载设备，确保线缆符合电流和电压的要求，避免线缆过热或电压降低。
合理运输：如果需要搬运三倍频电源发生器，需采取适当的措施进行固定和保护，避免设备的损坏。
三倍频电源发生器的基本讲解
三倍频电源发生器的基本讲解
一、基本原理：三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。
二、产品机构:由三相五柱变压器（或三台单相变压器）、单相调压器、及控制部分组成。
根据用户要求，外形可为整体式，也可为分体推移式。
三、用途
1.广泛用于对电压互感器作倍频感应耐压试验；
2.对电力变压器进行分相的倍频感应耐压试验；
3.对其它感应线圈式的电气产品作倍频感应耐压试验。
四、注意事项：
1．本装置设有过流保护，出厂时按额定输出电流的80%整定好，用于小负载时，应根据负载实际情况重新整定；当升压过程中出现过流或击穿现象时，过流保护动作，可保护被试品，不致使被试品的事故扩大，此时也应立切断输入三相电源，不致使三倍频电源发生装置受到损坏。
2．在试验过程中，如被试品的电容量不大时，补偿电抗器一般不需接入线路。
如被试品电容电流过大时，则应将补偿电抗器两端与被试品两端并联（见接线示意图），进行电流补偿，从而提高整个试验回路的功率因数，降低输出电流。
3．因该装置是在超饱和状态下工作，因而接入三相线路的时间应尽量短，一般不超过五分钟。
试验被试品时，试验时间不能超过40秒；
4．在使用分体式三倍频电源装置时，控制箱中的接触器线圈电压为三倍频电源发生器输出电压的1/3，绝对不能用50HZ电源试用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SBF-10kVA 三倍频电源发生器
使用说明书
变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验，由于在做全绝缘变压器的交流耐压试验时，只考验了变压器主绝缘的电气强度，而纵绝缘并没有承受电压，所以要做感应耐压试验。
纵绝缘试验需要通过倍频电源装置在低压边施加电压，在高压侧感应出高压，从而进行耐压试验。
倍频耐压测试仪是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单、性能可靠、能较好满足变压器、互感器感应耐压试验的需要。
该装置是由三台单相变压器组成，其工作原理如图一：
▲
▲▲
▲
▲
▲
·
·
·
·
·
·
图1工作原理图
三台单相变压器的一次绕组接成星形，二次绕组接成开口三角形，因为加在一次绕组上的电压较高，铁心饱和，三台单相变压器磁通中都有基频分量和倍频耐压测试仪分量，三台单相变压器二次开口三角形连接使基频分量相抵消，从而实行开口三角形的倍频耐压测试仪电压输出，并通过绕组外接单相调压器即可实现倍频输出电压的调节。
三、使用方法
本装置为分体式设备，即由倍频耐压测试仪和倍频耐压测试仪控制台两件组成，并设有过流保护、倍频耐压测试仪输出电流监测、电压监测、时间控制。
其控制台背面板上接线柱如下图所示：
三相电源
三倍频输入
被试品
三倍频输出
A,B,C 倍频耐压测试仪操作台电源输入三相380V A2，B2，C2倍频耐压测试仪三相输入0-425V
XA ，XC 单相输入150HZ XA1，XC1单相输出150HZ
图2设备接线图
C SBF-40kVA
A B N
QF 空气开关 KA 交流接触器 ST 停止按钮 SB2计时开关
SB1起动按钮 SQ1零位开关 KA 电流继电器 T 调压器 V2倍频耐压输出电压表 HL2起动信号灯 HL1停止信号灯 KT 时间继电器 HA 报警器 A 倍频耐压输出电流表
1.按接线图接入电源和被试品，电源A,B,C接交流三相380V，A2，B2，C2接倍频耐压测试仪的输入接线柱，XA,XC接倍频耐压测试仪的输出接线柱，XA1，XC1接变压器的低压侧a（或b、c）相和0，其余bc及A、
B、C相悬空，注意设备接地。
2.接通电源，合上空气开关，倍频耐压测试仪通电（无输出），调压器在倍频耐压测试仪副边调压，控制台绿色指示灯亮，按要求设置时间继电器的耐压时间，一般是40秒。
3.将调压器回零，启动红色按钮（若调压器不在零位，红色按钮无法启动），顺时针转动调压器，此时有电压输出。
4.调压器调压至试验所需电压值，打开耐压计时开关，严密监视被试品和控制台上的电流表、电压表，并作好详细记录。
时间到后，蜂鸣器叫，关闭时间继电器，调压器降压回零，试验结束，耐压通过。
5.在试验过程中，被试品出现匝间、层间或段间、相间绝缘击穿现象，则控制回路中试验电流增大，过流继电器立即跳闸断电，表示耐压试验未通过。
6.本装置因采用过激励原理，电源电压不能超过410V，否则起动电流和空载电流都会较大；使用时间最好不超过1小时。
7.本装置输出的是150Hz单相电压，若是单相被试品可一次完成，若是三相变压器，试验所加电压是相对地，一般轮换三次，才能完成一台变压器的感应耐压试验。
顺序是a0，b0，c0。
四、外接补偿问题：
对感性负载，一般外接容性补偿，其补偿值为感性负载容量的50%。
五、设备维修及保养：
本设备请置于通风干燥处保存。
六、装箱清单：
1.倍频耐压测试仪1台
2.操作台1台
3.连接线1套
4.产品说明书1份
5.产品合格证、保修卡1份。
