150吨水泥罐基础设计计算书(20200908125122)
150吨水泥罐基础设计计算书
一、水泥罐基础设计盾构区间砂浆拌合站投入一个100t 型和一个150t 型两个水泥罐，100t 型水泥罐直径3m ，支腿邻边间距2.05m ；150t 型水泥罐直径3.3m ，支腿邻边间距2.2m 。
根据以往盾构区间砂浆拌合站施工经验、现场地质条件以及基础受力验算，水泥罐基础采用C30钢筋砼条形承台基础满足两个水泥罐同时安装。
基础尺寸8m （长）×4m （宽）×0.8m （高），基础埋深0.6m ，外漏0.2m ，承台基础采用Φ16@150mm ×150mm 上下两层钢筋网片，架立筋采用450mm ×450mm φ12钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。
具体布置见下图：.二、水泥罐基础计算书1、计算基本参数水泥罐自重约20t ，水泥满装150t ，共重170t 。
水泥罐支腿高3m ，罐身高18m ，共高21m 。
单支基础4m ×4m ×0.8m 钢筋砼。
2、地基承载力计算计算时按单个水泥罐计算 单个水泥罐基础要求的地基承载力为：δ1=21700+0.825106.3+20126.3k /m 0.1344N MPa ⨯===⨯ 根据资料可知：原设计路面按汽一超20级设计，汽一超20级后轴标准荷载为130KN,单轴轮胎和路面接触面积为：460mm×200mm ，通过受力计算，其地基承载力为：δ2=()1301000 1.413460200MPa ⎡⎤⨯=⎢⎥⨯⎣⎦因δ1≤δ2，即地基承载力复核要求。
风荷载(500N/m2)2050?320罐支脚80004000220060060?33003700水泥罐平面位置示意图3、抗倾覆计算武汉地区按特大级风荷载考虑，风力水平荷载为500N/m2，抗倾覆计算以空罐计算，空罐计算满足则抗倾覆满足。
水平风荷载产生的弯矩为：M=⨯⨯⨯÷（18）?M0.5 3.3182+3=356.4KN水泥罐空罐自重20t，则基础及水泥罐总重为：抗倾覆极限比较：即水泥罐的抗倾覆满足要求，水泥罐是安全的。
拌合站水泥仓计算书
拌合站水泥仓稳定计算一、设计资料1、根据厂家提供数据可知：（1）每个水泥仓 自重150t+=；（2）水泥仓单个轴向力值为2200kN;（3）结构适用于风荷载为1kPa 。
二、计算公式1 .地基承载力P/A=σ≤0σP — 水泥仓单腿重量 kNA — 水泥仓单腿有效面积mm2σ— 基础受到的压应力 MPa0σ— 混凝土容许的应力 MPa采用C25混凝土浇筑地基基础，25C σ=25MPa 。
2．风荷载强度W=0321W K K KW 0— 基本风压值 Pa206.11v W =按11级飓风平均风速 s m v /30=来计算K 1、K 2、K 3—风荷载系数，查表分别取、、3．基础抗倾覆计算K c =M 1/ M 2=P1×1/2×基础宽/ P2×受风面×20≥，即满足要求 M 1— 抵抗弯距 kN •mM 2— 抵抗弯距 kN •mP1—水泥仓与基础自重 kNP2—风荷载 kN三、结构验算1、基础承载力计算根据上面的计算公式，已知静荷载P=1582kN ，计算面积A=×106mm 2。
当满载时为最不利荷载：MPa A P129.01025.1215826=⨯==地基σ2、风荷载强度计算风荷载强度计算：0321W K K K W ⋅⋅⋅=其中 基本风压：Pa v W 5.5626.1306.1220===风载体形系数：K 1=风压高度变化系数：K 2=地形、地理变化系数，按一般平坦空旷地区取K 3=W=×××=<1MPa3、储蓄罐支腿处混凝土承压性根据力学计算公式，已知的水泥仓，单腿受力P=，承压面积为335mm ×335mm 。
P/A=（335mm ×335mm ）= MPa ≤25MPa满足受压要求。
4、基础抗倾覆计算Kc =M1/ M2=P1×1/2×基础宽/ P2×受风面×20=1582××××20/1000) =>满足抗倾覆要求。

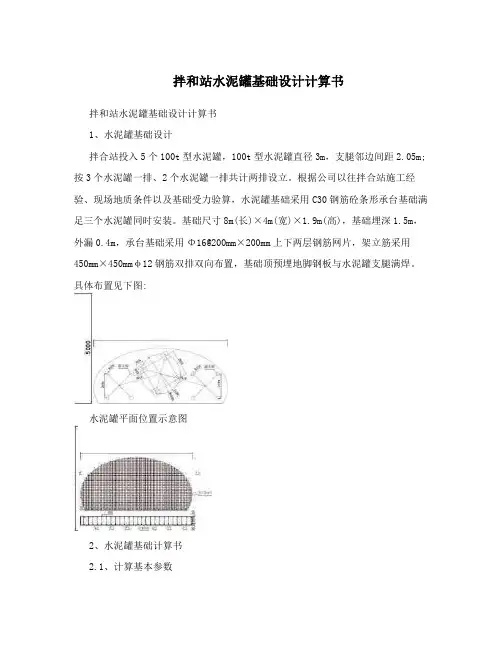

拌和站水泥罐基础设计计算书
拌和站水泥罐基础设计计算书拌和站水泥罐基础设计计算书1、水泥罐基础设计拌合站投入5个100t型水泥罐，100t型水泥罐直径3m，支腿邻边间距2.05m;按3个水泥罐一排、2个水泥罐一排共计两排设立。
根据公司以往拌合站施工经验、现场地质条件以及基础受力验算，水泥罐基础采用C30钢筋砼条形承台基础满足三个水泥罐同时安装。
基础尺寸8m(长)×4m(宽)×1.9m(高)，基础埋深1.5m，外漏0.4m，承台基础采用Φ16@200mm×200mm上下两层钢筋网片，架立筋采用450mm×450mmφ12钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。
具体布置见下图:水泥罐平面位置示意图2、水泥罐基础计算书2.1、计算基本参数水泥罐自重约10t，水泥满装100t，共重110t。
水泥罐支腿高3m，罐身高15m，共高18m。
单支基础4m×4m×1.9m钢筋砼。
2.2、地基承载力计算计算时按单个水泥罐计算单个水泥罐基础要求的地基承载力为:δ1=1100?(4×4)+1.9×25=68.75+47.5=116.25KN/m2=0.12Mpa 根据《临湘(湘鄂界)至岳阳公路第四合同段两阶段施工图设计》第六册中的岩土设计计算参数表资料可知:本合同段全风化花岗岩承载能力基本容许值为[fa0]=0.25Mpa，因δ1?[fa0]。
现场临建设施工时，为安全起见，基础底面参照一级公路标准施工。
故远大于水泥罐地基承载力要求。
2.3、抗倾覆计算参照《临湘(湘鄂界)至岳阳公路第四合同段两阶段施工图设计》第一册，本合同段地区按最大风速25m/s。
(1)风荷载强度计算:W0,K3,K2,K1,风荷载强度计算:W其中基本风压:v2252391Pa 1.61.6,,,W0风载体形系数:K1=0.8风压高度变化系数:K2=1.0地形、地理变化系数，按一般平坦空旷地区取K3=1.0 391,312.8pa，1.0，1.0，0.8,W(2)风力计算:水泥罐体按通体罐接受水平风荷载计算，所受水平风荷载为:F=A×W=3.4×18×312.8=19143N=19.14KN 平均作用高度为18/2+1.9=10.9m 倾覆力矩M=F×H=19.14×10.9=208.6KN?m(3)抗倾覆计算:抗倾覆计算以空罐计算，空罐计算满足则抗倾覆满足。
150吨水泥罐基础设计计算书（20200908125122）
150吨水泥罐基础设计计算书（20200908125122）一、水泥罐基础设计盾构区间砂浆拌合站投入一个100t 型和一个150t 型两个水泥罐，100t 型水泥罐直径3m ，支腿邻边间距 2.05m ；150t 型水泥罐直径3.3m ，支腿邻边间距 2.2m 。
根据以往盾构区间砂浆拌合站施工经验、现场地质条件以及基础受力验算，水泥罐基础采用C30钢筋砼条形承台基础满足两个水泥罐同时安装。
基础尺寸8m （长）×4m （宽）×0.8m （高），基础埋深0.6m ，外漏0.2m ，承台基础采用Φ16@150mm ×150mm 上下两层钢筋网片，架立筋采用450mm ×450mm φ12钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。
具体布置见下图：. 二、水泥罐基础计算书1、计算基本参数水泥罐自重约20t ，水泥满装150t ，共重170t 。
水泥罐支腿高3m ，罐身高18m ，共高21m 。
单支基础4m ×4m ×0.8m 钢筋砼。
2、地基承载力计算计算时按单个水泥罐计算单个水泥罐基础要求的地基承载力为：δ1=21700+0.825106.3+20126.3k /m 0.1344N MPa根据资料可知：原设计路面按汽一超20级设计，汽一超20级后轴标准荷载为130KN,单轴轮胎和路面接触面积为：460mm ×200mm ，通过受力计算，其地基承载力为：2050?320罐支脚80004000220060060033003700水泥罐平面位置示意图δ2=1301000 1.413MPa460200因δ1≤δ2，即地基承载力复核要求。
3、抗倾覆计算风荷载(500N/m2)武汉地区按特大级风荷载考虑，风力水平荷载为500N/m2，抗倾覆计算以空罐计算，空罐计算满足则抗倾覆满足。
水平风荷载产生的弯矩为：0.5 3.3182+3=356.4KNM（18）?M水泥罐空罐自重20t，则基础及水泥罐总重为：抗倾覆极限比较：即水泥罐的抗倾覆满足要求，水泥罐是安全的。
吨水泥罐基础设计计算书
一、水泥罐基础设计 盾构区间砂浆拌合站投入一个100t 型和一个150t 型两个水泥罐，100t 型水泥罐直径3m ，支腿邻边间距2.05m ；150t 型水泥罐直径3.3m ，支腿邻边间距2.2m 。
根据以往盾构区间砂浆拌合站施工经验、现场地质条件以及基础受力验算，水泥罐基础采用C30钢筋砼条形承台基础满足两个水泥罐同时安装。
基础尺寸8m （长）×4m （宽）×0.8m （高），基础埋深0.6m ，外漏0.2m ，承台基础采用Φ16@150mm ×150mm 上下两层钢筋网片，架立筋采用450mm ×450mm φ12钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。
具体布置见下图：.1单支基础4m ×4m ×0.8m 钢筋砼。
2、地基承载力计算计算时按单个水泥罐计算单个水泥罐基础要求的地基承载力为：δ1=21700+0.825106.3+20126.3k /m 0.1344N MPa ⨯===⨯ 根据资料可知：原设计路面按汽一超20级设计，汽一超20级后轴标准荷载为130KN,单轴轮胎和路面接触面积为：460mm ×200mm ，通过受力计算，其地基承载力为：水泥罐平面位置示意图δ2= ()1301000 1.413460200MPa ⎡⎤⨯=⎢⎥⨯⎣⎦因δ1≤δ2，即地基承载力复核要求。
3、抗倾覆计算武汉地区按特大级风荷载考虑，风力水平荷载为500N/m 2，抗倾覆计算以空罐计算，空罐计算满足则抗倾覆满足。
水平风荷载产生的弯矩为：0.5 3.3182+3=356.4KN M =⨯⨯⨯÷（18）M水泥罐空罐自重20t ，则基础及水泥罐总重为：抗倾覆极限比较：即水泥罐的抗倾覆满足要求，水泥罐是安全的。
4、基础配筋基础配筋属于构造配筋，配筋率必须满足§≥ 0.15%，经计算断面配筋， @150Φ16钢筋满足要求。
拌合站水泥仓计算书
拌合站水泥仓稳定计算一、设计资料1、根据厂家提供数据可知：（1）每个水泥仓 自重150t+=；（2）水泥仓单个轴向力值为2200kN;（3）结构适用于风荷载为1kPa 。
二、计算公式1 .地基承载力P/A=σ≤0σP — 水泥仓单腿重量 kNA — 水泥仓单腿有效面积mm2σ— 基础受到的压应力 MPa0σ— 混凝土容许的应力 MPa采用C25混凝土浇筑地基基础，25C σ=25MPa 。
2．风荷载强度W=0321W K K KW 0— 基本风压值 Pa206.11v W =按11级飓风平均风速 s m v /30=来计算K 1、K 2、K 3—风荷载系数，查表分别取、、3．基础抗倾覆计算K c =M 1/ M 2=P1×1/2×基础宽/ P2×受风面×20≥，即满足要求 M 1— 抵抗弯距 kN •mM 2— 抵抗弯距 kN •mP1—水泥仓与基础自重 kNP2—风荷载 kN三、结构验算1、基础承载力计算根据上面的计算公式，已知静荷载P=1582kN ，计算面积A=×106mm 2。
当满载时为最不利荷载：MPa A P129.01025.1215826=⨯==地基σ2、风荷载强度计算风荷载强度计算：0321W K K K W ⋅⋅⋅=其中 基本风压：Pa v W 5.5626.1306.1220===风载体形系数：K 1=风压高度变化系数：K 2=地形、地理变化系数，按一般平坦空旷地区取K 3=W=×××=<1MPa3、储蓄罐支腿处混凝土承压性根据力学计算公式，已知的水泥仓，单腿受力P=，承压面积为335mm ×335mm 。
P/A=（335mm ×335mm ）= MPa ≤25MPa满足受压要求。
4、基础抗倾覆计算Kc =M1/ M2=P1×1/2×基础宽/ P2×受风面×20=1582××××20/1000) =>满足抗倾覆要求。
100t水泥罐基础设计计算
100t水泥罐基础设计计算一、荷载1、水泥罐自重G1：200kn（20t）估2、水泥自重G2：1000kn（100t）3、基础承台自重G3：3.8m*3.8m*1.2m*26=451kn4、荷载组合：（G1+G2+G3）*1.2（分项系数）=1981.2kn二、受力分析1、承台地基承载力：按12t/m2估算，承台地基承载力为3.8m*3.8m*120kn/m2=1732.8kn2、桩承载力需达到1981.2kn-1732.8kn=248.4kn三、单桩承载力计算1、土层极限侧摩阻力系数J01 J02 J03地面标高3.5m 地面标高3.5m 地面标高3.5m①素填土①素填土①素填土0.44m 0.41m0.88m③淤泥质粉质粘土③淤泥质粉质粘土③淤泥质粉质粘土-1.72m-4.76m④粉土-5.79m④粉土④粉土根据上述柱状图，打入桩范围内平均层厚：素填土2.92m、淤泥质粉质粘土4.67m、粉土1.41m。
打入桩的极限侧摩阻力标准值为：20Kpa、14Kpa、30Kpa，故打入桩桩身范围内（9m）土层平均极限侧摩阻力为：（2.92m*20+4.67m*14+1.41m*30）/9m=18.45Kpa2、单根桩承载力计算单桩的容许承载力为：[P]=1/1.5*（U*а*H*τ）（不计桩端承载力）式中：[P]------沉桩容许承载力U--------桩周长，а-----震动沉桩影响系数，锤击沉桩取1.0H------桩入土深度，9.0mτ-----桩侧土的极限摩阻力，取18.45Kpa；①如采用直径273钢管桩，则单桩的容许承载力为：[P]=1/1.5*（U*а*H*τ）=1/1.5*0.273*3.14*1.0*9*18.45=94.89kn，需打入的根数为248.4kn/94.89kn=2.61根，取3根，布置如图：3.8m0.650m 2.5m 0.650m3.8m②如采用直径630钢管桩，则单桩的容许承载力为：[P]=1/1.5*（U*а*H*τ）=1/1.5*0.63*3.14*1.0*9*18.45=218.99kn，需打入的根数为248.4kn/218.99kn=1.1根，取2根。
水泥罐基础设计计算书
水稳拌合站投入两个100t型水泥罐，100t型水泥罐直径3m，支腿邻边间距2.05m。
根据以往水稳拌合站施工经验、现场地质条件以及基础受力验算，水泥罐基础采用C30钢筋砼条形承台基础满足两个水泥罐同时安装。
基础尺寸8m（长）×4m（宽）×1.5m（高），基础埋深1.2m，外漏0.3m，承台基础采用Φ16@250mm×250mm上下两层钢筋网片，架立筋采用750mm×750mmφ12钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。
具体布置见下图：.水泥罐平面位置示意图1、计算基本参数水泥罐自重约20t ，水泥满装150t ，共重170t 。
水泥罐支腿高3m ，罐身高18m ，共高21m 。
单支基础4m ×4m ×0.8m 钢筋砼。
2、地基承载力计算计算时按单个水泥罐计算单个水泥罐基础要求的地基承载力为：δ1=21700+0.825106.3+20126.3k /m 0.1344N MPa ⨯===⨯ 根据资料可知：原设计路面按汽一超20级设计，汽一超20级后轴标准荷载为130KN,单轴轮胎和路面接触面积为：460mm ×200mm ，通过受力计算，其地基承载力为：δ2= ()1301000 1.413460200MPa ⎡⎤⨯=⎢⎥⨯⎣⎦因δ1≤δ2，即地基承载力复核要求。
3、抗倾覆计算武汉地区按特大级风荷载考虑，风力水平 荷载为500N/m 2，抗倾覆计算以空罐计算，空罐计算满足则抗倾覆满足。
水平风荷载产生的弯矩为：0.5 3.3182+3=356.4KN M =⨯⨯⨯÷（18）•M水泥罐空罐自重20t ，则基础及水泥罐总重为：G=1709.8+440.825=1986KN ⨯⨯⨯⨯ 抗倾覆极限比较：356.430.18<0.519866M F === 即水泥罐的抗倾覆满足要求，水泥罐是安全的。
4、基础配筋基础配筋属于构造配筋，配筋率必须满足§≥ 0.15%，经计算断面配筋， @150Φ16钢筋满足要求。
