在CAD中删除重复线条的方法有多种，以下是一些常见的方法：
1. 使用“删除重复对象”命令：在CAD软件的命令行中输入“OVERKILL”，然后按下回车键。

选择要删除重复线条的对象，并按下回
车键。

CAD将自动删除选定对象中的重复线条。

2. 使用“合并线条”命令：在CAD软件的命令行中输入“PEDIT”，然后
按下回车键。

选择要合并的线条，并按下回车键。

在“编辑多段线”对话框中，选择“合并”选项，然后按下回车键。

CAD将自动合并选定线条中的
重复线段。

3. 使用“删除重复段”命令：在CAD软件的命令行中输入“OVERKILL”，然后按下回车键。

选择要删除重复线条的对象，并按下回车键。

在“删除重复段”对话框中，选择“是”选项，然后按下回车键。

CAD将自动删除选
定对象中的重复线段。

4. 使用循环命令：按Ctrl+w开启循环命令，然后点击有重合情况的线条，会出现所有线条的选项，再选择想要删除的线。

5. 手动检查和删除：对于一些不太复杂的图形，可以手动检查每个线条，并删除重复的部分。

无论使用哪种方法，都应先备份原始文件，以防误操作导致数据丢失。

CAD图形阵列与重复操作技巧

CAD图形阵列与重复操作技巧CAD软件广泛应用于建筑设计、工程制图、电路设计等领域，其中图形的阵列与重复操作是设计师们经常需要掌握的技巧。

本文将为大家介绍CAD软件中图形阵列与重复操作的几种常见技巧。

一、复制操作复制操作是CAD软件中最简单、最基础的重复操作技巧之一。

在CAD绘图区选择要复制的图形，然后选择复制命令（通常用Ctrl+C快捷键），确定基点和复制的数量，最后按下Enter键完成复制。

这样就可以快速地将一个图形复制多次，并在整个绘图区中进行排列。

二、极坐标阵列极坐标阵列技巧可实现对图形按一定角度进行旋转，适用于圆形或对称图形的阵列操作。

选择图形后，输入阵列命令（通常用Array或Polar Array命令），选择原点作为旋转中心，确定阵列数量和角度，按下Enter键完成操作。

这样就可以快速地将图形按指定角度进行旋转，并呈现出对称的阵列效果。

三、矩形阵列矩形阵列可实现对图形在一个矩形区域内进行排列，适用于需要在特定位置快速生成多个图形的操作。

选择图形后，输入阵列命令（通常用Array命令），选择矩形的起始点和终点，确定阵列的行数和列数，按下Enter键完成操作。

这样就可以快速地将图形按矩形排列在绘图区中。

四、路径阵列路径阵列技巧可以实现沿指定路径的图形排列，适用于需要在曲线路径上进行图形重复的操作。

选择图形后，输入阵列命令（通常用Path Array命令），选择路径作为阵列曲线，确定阵列数量和间距，按下Enter键完成操作。

这样就可以快速地将图形沿着路径进行阵列排列。

五、变量阵列变量阵列能够对图形进行扭曲、缩放、镜像等操作，适用于对图形进行复杂变形的需求。

选择图形后，输入阵列命令（通常用Array命令），选择基准点和阵列轴线，确定阵列数量和间距，按下Enter键进入数组编辑模式。

在该模式下，可以通过编辑阵列元素的属性值，如角度、比例、镜像等，以实现对图形的复杂变形操作。

总结：CAD软件中的图形阵列与重复操作技巧十分丰富，上述介绍的几种操作方式只是其中的一部分。

CAD中的复制命令使用技巧

CAD中的复制命令使用技巧在AE软件中，复制是我们经常使用的功能之一。

它可以帮助我们快速复制对象、图形或数据，提高我们的工作效率。

下面是一些CAD 中的复制命令使用技巧，希望能帮助到你。

1. 复制对象在CAD中，复制对象是一项基本操作。

我们可以选择单个对象或一组对象，然后通过复制命令将其复制到另一个位置。

使用复制命令时，我们需要按下Ctrl键，然后选择要复制的对象并指定基点。

接下来，我们可以选择将对象移动到的位置或通过指定距离和角度来复制对象。

2. 使用复制命令的精确副本选项复制命令默认情况下创建一个完全相同的副本，但有时我们需要创建一个以某个参考点为中心的副本。

这时，我们可以使用复制命令的精确副本选项。

当我们启用该选项后，我们可以指定复制的参考点，并将其作为新副本的中心。

这在一些精细的设计中尤为有用。

3. 使用复制命令的阵列选项除了复制单个对象外，我们还可以使用复制命令的阵列选项来复制多个对象。

阵列选项允许我们在指定的行和列中复制对象，从而创建一组相同的图形或模式。

我们可以选择水平、垂直或极坐标阵列，具体取决于我们的需求。

4. 使用复制命令的镜像选项有时候，我们需要创建一个关于某个轴对称的副本。

在这种情况下，我们可以使用复制命令的镜像选项。

该选项可以创建一个关于指定轴进行镜像的对象副本。

我们只需要指定镜像轴，然后选择要镜像的对象，即可创建镜像副本。

5. 使用复制命令的阈值选项复制命令还具有一个有用的阈值选项，可以帮助我们在复制对象时避免重叠。

该选项可以确保新复制的对象与已存在的对象具有一定的间距。

我们可以设置阈值的值，以确定复制对象时的最小间距。

6. 使用复制命令的参照选项有时候，我们需要将对象复制到特定的坐标位置。

在这种情况下，我们可以使用复制命令的参照选项。

该选项允许我们指定一个参考点，然后将复制的对象绝对复制到该位置，而不考虑对象的原始位置。

7. 使用复制命令的多次选项有时候，我们需要多次重复复制同一对象。

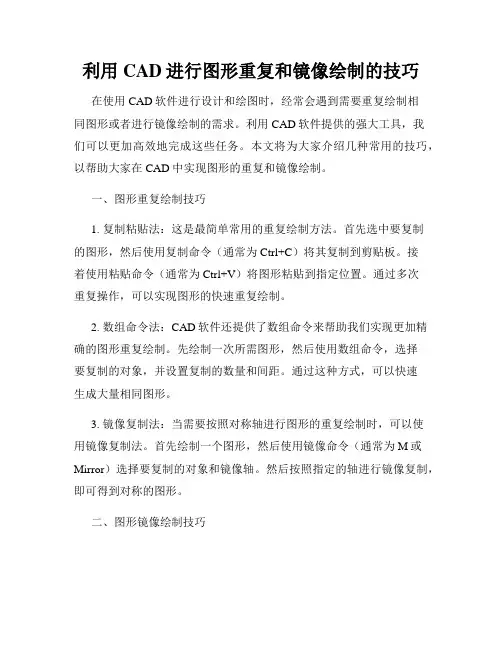

利用CAD进行图形重复和镜像绘制的技巧

利用CAD进行图形重复和镜像绘制的技巧在使用CAD软件进行设计和绘图时，经常会遇到需要重复绘制相同图形或者进行镜像绘制的需求。

利用CAD软件提供的强大工具，我们可以更加高效地完成这些任务。

本文将为大家介绍几种常用的技巧，以帮助大家在CAD中实现图形的重复和镜像绘制。

一、图形重复绘制技巧1. 复制粘贴法：这是最简单常用的重复绘制方法。

首先选中要复制的图形，然后使用复制命令（通常为Ctrl+C）将其复制到剪贴板。

接着使用粘贴命令（通常为Ctrl+V）将图形粘贴到指定位置。

通过多次重复操作，可以实现图形的快速重复绘制。

2. 数组命令法：CAD软件还提供了数组命令来帮助我们实现更加精确的图形重复绘制。

先绘制一次所需图形，然后使用数组命令，选择要复制的对象，并设置复制的数量和间距。

通过这种方式，可以快速生成大量相同图形。

3. 镜像复制法：当需要按照对称轴进行图形的重复绘制时，可以使用镜像复制法。

首先绘制一个图形，然后使用镜像命令（通常为M或Mirror）选择要复制的对象和镜像轴。

然后按照指定的轴进行镜像复制，即可得到对称的图形。

二、图形镜像绘制技巧1. 镜像命令法：CAD软件提供了镜像命令，可以帮助我们实现图形的镜像绘制。

通过选择要镜像的对象和镜像轴，可以将图形在指定轴上进行镜像绘制。

这种方法适用于需要在平面上对称绘制图形的情况。

2. 对称轴法：有时候，我们需要在不同平面上进行图形的镜像绘制，此时可以使用对称轴法。

先绘制一个图形，然后选择一个对称轴。

接着使用移动命令（通常为M）将图形移动到对称轴上，再选择对称命令（通常为MI）选择移动后的图形和对称轴。

通过这种方法，可以在不同平面上进行图形的镜像绘制。

3. 镜像拷贝法：如果需要实现既重复绘制又镜像绘制的效果，可以使用镜像拷贝法。

先绘制一个图形，然后使用复制命令（通常为Ctrl+C）将图形复制到剪贴板。

接着使用镜像命令（通常为M）选择复制后的图形和镜像轴。

通过这种方法，可以在多个平面上实现镜像和重复绘制的效果。

浩辰CAD快速入门教程(十一)：确认、放弃或重复命令

浩辰CAD快速入门教程（十一）：确认、放弃或重复命令
摘要：浩辰CAD是交互式软件，几乎所有操作均会涉及到确认、放弃操作，此外，我们还会经常重复操作同一个命令。

本文将要介绍的技巧也许并非十分正式的操作，但却是效率最高的一种操作。

在操作浩辰CAD的过程中，需要不断地与软件进行“交互”，比如：在完成命令输入后，需要“确认”以告知软件，您已经完成输入；在浩辰CAD要求用户选择操作对象，并已按要求完成对象选择后，同样需要“确人”以通知软件已选择完毕。

➢确认
在各种CAD软件帮助文件和教程中，常常会出现这样的说法：输入命令并回车。

也就是说，在标准操作下，可以用回车键来告知软件“命令已输入完毕”、“对象已选择完毕”等“确认”信息。

然而，对于一个熟练的工程师来说，在实际工作时往往以左手控制键盘，以右手控制鼠标，而回车键在操作时并不属于最方便的功能键。

如果回车键不是最方便的功能键，那哪个键才是呢？
答案是——空格键。

在浩辰CAD中，空格键的功能几乎（只是“几乎”）等同于回车键，因此，我们一般推荐工程师使用空格键取代回车键，至于教程和说明书，为了方便叙述，我们依然使用“输入命令并回车”的说法，但您知道，它其实是告诉您：输入命令后按下空格键。

➢放弃
在命令的执行过程中，如果想退出正在执行的命令，可以直接按下ESC即可。

➢重复命令
空格键（回车键）还有一个很有用的功能，那就是——如果当前没有正在执行命令，按回车键后，可快速执行上一次执行过的命令，这一操作在实际操作中十分有用。

CAD命令行使用技巧与实用示范

CAD命令行使用技巧与实用示范CAD（Computer-Aided Design）是一种常见的计算机辅助设计软件，广泛用于工程、建筑和制图领域。

在CAD软件中，命令行（Command Line）是一个非常重要的功能，它可以让用户通过输入命令来执行各种操作。

本文将介绍一些CAD命令行的使用技巧和实用示范，帮助读者更高效地使用CAD软件。

1. 快速切换命令在CAD软件中，可以通过输入命令的简写形式来快速切换命令。

例如，要绘制直线可以使用“L”命令，而要绘制圆可以使用“C”命令。

在命令行中只需输入命令的首字母即可切换到相应的命令。

这样可以大大提高工作效率，减少不必要的繁琐操作。

2. 重复执行命令在CAD软件中，可以使用“Enter”键来重复执行上一个命令。

首先执行一个命令，然后按下“Enter”键，CAD软件会自动再次执行上一个命令，省去了再次输入命令的步骤。

这对于需要重复执行相同操作的情况非常有用，可以节省大量时间。

3. 直接输入数值在CAD软件中，可以直接在命令行中输入数值来设定绘图元素的尺寸和位置。

例如，要绘制一个长宽为5单位的矩形，可以使用“R”命令，然后在命令行中输入“5,5”来指定矩形的尺寸。

这样可以精确地控制绘图元素的大小和位置，提高绘图的准确性。

4. 使用TAB键自动补全在CAD软件的命令行中，可以使用TAB键来自动补全命令和变量的名称。

当输入命令或变量的首几个字母后，按下TAB键，CAD软件会自动找出匹配的命令或变量名称，并显示在命令行中。

这对于记不住所有命令和变量名称的用户尤为方便，可以减少输入错误。

5. 切换到英制或公制单位在CAD软件的命令行中，可以使用“UN”命令来切换绘图单位。

输入“UN”命令后，CAD软件会弹出一个对话框供用户选择英制或公制单位。

选择相应的单位后，CAD软件会自动将绘图尺寸和单位进行转换，简化单位换算的繁琐操作。

6. 使用键盘快捷键CAD软件提供了许多键盘快捷键，可以帮助用户更快速地完成各种操作。

CAD快捷键命令技巧大全

CAD快捷键命令技巧大全CAD（计算机辅助设计）软件是工程师和设计师经常使用的强大工具。

为了提高效率，熟练掌握CAD软件中的快捷键命令是必不可少的。

本文将为您介绍一些CAD软件中常用的快捷键命令技巧，帮助您更高效地进行设计和绘图工作。

一、移动和选择命令1. 移动命令：M使用M键盘快捷键可以快速进入移动命令，将选定的对象从一个位置移动到另一个位置。

通过指定基点和目标点，可以轻松完成移动操作。

2. 复制命令：CP使用CP键盘快捷键可以快速进入复制命令，将选定的对象从一个位置复制到另一个位置。

通过指定基点和目标点，可以轻松完成复制操作。

3. 旋转命令：RO使用RO键盘快捷键可以快速进入旋转命令，将选定的对象围绕一个基点进行旋转。

通过指定旋转角度或通过选择对象上的两个点确定旋转角度，可以轻松完成旋转操作。

4. 缩放命令：SC使用SC键盘快捷键可以快速进入缩放命令，通过指定缩放比例或通过选择对象的两个点来调整对象的大小。

通过缩放命令，可以轻松改变对象的尺寸。

5. 镜像命令：MI使用MI键盘快捷键可以快速进入镜像命令，将选定的对象以一个指定的轴为镜像线进行镜像操作。

镜像操作可用于在设计中创建对称的图案。

6. 选择命令：SELECT使用SELECT键盘快捷键可以快速进入选择命令，通过框选、选择单个对象或选择多个对象的方式来选定需要操作的对象。

选择命令是CAD中最常用的命令之一，提高了设计和编辑的效率。

二、绘图和编辑命令1. 直线命令：LINE使用LINE键盘快捷键可以快速进入直线命令，通过指定起点和终点，可以绘制直线。

直线命令是CAD中最基本的绘图命令之一。

2. 圆命令：CIRCLE使用CIRCLE键盘快捷键可以快速进入圆命令，通过指定圆心和半径，可以绘制圆形。

圆命令是CAD中常用的绘图命令之一。

3. 弧命令：ARC使用ARC键盘快捷键可以快速进入弧命令，通过指定弧的起点、终点和半径或通过选择需要弧化的对象，可以绘制弧。

高级CAD技巧使用批处理和脚本提高效率

高级CAD技巧：使用批处理和脚本提高效率CAD（计算机辅助设计）软件在设计和制图过程中起着非常重要的作用。

然而，对于许多CAD用户来说，提高效率一直是一个挑战。

在这篇文章中，我们将介绍一些高级CAD技巧，使用批处理和脚本来提高CAD软件的使用效率。

1. 批处理批处理是一种自动化处理多个任务的技术。

在CAD软件中，我们可以使用批处理来执行一系列重复的任务，从而节省时间和精力。

首先，我们需要创建一个包含所有任务的文本文件，每个任务占据一行。

例如，我们可以在文本文件中列出以下任务：- 打开指定的CAD文件- 保存文件为另一种格式- 运行特定的CAD命令- 关闭文件然后，我们可以在CAD软件中运行批处理。

步骤如下：1) 打开CAD软件并点击工具栏上的“批处理”按钮。

2) 在弹出的对话框中，输入文本文件的路径，并点击“运行”按钮。

CAD软件将会按照批处理文本文件中列出的顺序，执行每个任务。

通过批处理，我们可以批量处理大量的CAD文件，从而提高效率。

2. 脚本脚本是一种编写连续命令序列的方式，使CAD软件能够自动执行这些命令。

通过使用脚本，我们可以快速执行一系列任务，而无需手动输入每个命令。

在CAD软件中，我们可以使用脚本编辑器来创建和保存脚本。

以下是一个简单的脚本示例：- 命令1- 命令2- 命令3- 命令4我们可以将这个脚本保存为一个文本文件，并在需要执行这些命令时，将其导入到CAD软件中。

执行脚本的步骤如下：1) 打开CAD软件并点击工具栏上的“脚本”按钮。

2) 在脚本编辑器中，选择要导入的脚本文件，并点击“打开”按钮。

3) 点击“运行”按钮，CAD软件将会按照脚本文件中列出的命令序列，依次执行每个命令。

脚本的好处在于，它可以帮助我们快速完成一系列繁琐的任务，无需手动输入每个命令。

3. 使用批处理和脚本的技巧除了简单地执行任务，我们还可以使用批处理和脚本来实现更复杂的功能。

以下是一些使用技巧：- 创建自定义命令：通过结合批处理和脚本，我们可以创建自定义命令，为CAD软件添加新的功能。

CAD对称与复制命令的使用教程

CAD对称与复制命令的使用教程在CAD设计中，对称性和复制命令是非常有用的工具，可以帮助我们快速创建对称形状和重复模式。

本教程将介绍CAD软件中对称与复制命令的使用方法，帮助您更高效地完成设计任务。

一、对称命令对称命令可以帮助我们快速创建对称形状。

以下是使用对称命令的步骤：1. 打开CAD软件并创建一个新的绘图。

2. 绘制一个基础形状，例如一个直角矩形或多边形。

3. 在CAD界面的命令栏中输入“mirror”并按下Enter键，或点击CAD界面顶部的“编辑”选项，并在下拉菜单中选择“镜像”命令。

4. 选择要对称的对象。

您可以单击要对称的对象，或者使用拖动选择框选择多个对象。

5. 指定镜像线。

这是对称轴线，可以通过鼠标点击或在命令栏中输入坐标来指定。

6. 确认对称命令。

通过按下Enter键或点击命令栏中的确认按钮来完成对称操作。

通过以上步骤，您可以快速创建对称形状。

如果需要在对称过程中保留原对象，可以在对称命令中选择“保留源对象”。

这样，您将在对称完成后保留原始对象并获得对称形状。

二、复制命令复制命令可以帮助我们快速创建重复模式。

以下是使用复制命令的步骤：1. 打开CAD软件并创建一个新的绘图。

2. 绘制一个基础形状，例如一个圆形或直线。

3. 在CAD界面的命令栏中输入“copy”并按下Enter键，或点击CAD界面顶部的“编辑”选项，并在下拉菜单中选择“复制”命令。

4. 选择要复制的对象。

您可以单击要复制的对象，或使用拖动选择框选择多个对象。

5. 指定复制模式。

您可以选择直接输入复制的数目和间距，或使用鼠标指定复制的目标位置。

6. 确认复制命令。

通过按下Enter键或点击命令栏中的确认按钮来完成复制操作。

通过以上步骤，您可以快速创建重复模式。

复制命令还有其他一些选项，例如旋转和缩放。

这些选项可以在使用复制命令时进行设置，并根据需要来调整复制的模式和参数。

三、对称与复制的结合应用在CAD设计中，对称命令和复制命令可以结合使用，以便更高效地创建复杂形状和重复模式。

利用CAD进行图形重复和偏移绘制的技巧

利用CAD进行图形重复和偏移绘制的技巧在CAD设计软件中，图形的重复和偏移绘制是非常常见和重要的操作。

通过重复绘制和偏移，可以快速、高效地创建一系列几何图形或复杂的图案。

下面将介绍一些利用CAD进行图形重复和偏移绘制的技巧。

1. 图形重复绘制在CAD中，可以使用复制命令来进行图形的重复绘制。

首先，选择需要重复的图形，然后执行复制命令（一般是Ctrl+C）。

接下来，选择基点作为重复的起点，再选择重复的方式，可以是指定一个距离或者是通过选择点的方式确定重复的次数和间距，最后通过Ctrl+V或者是右键粘贴来完成图形的重复绘制。

2. 图形偏移绘制在CAD中，偏移命令可以帮助我们实现图形的快速复制和平移。

首先，选择需要偏移的图形，然后执行偏移命令（一般是offset）。

接着，指定偏移距离，可以通过键盘输入或者是鼠标点击方式确定，最后选择要偏移的方向（内部或外部），然后点击确定完成图形的偏移绘制。

3. 利用偏移参考线进行图形重复绘制在CAD中，偏移参考线是一个非常有用的功能，可以帮助我们快速、精确地进行图形的重复绘制。

首先，选择需要重复的图形，然后执行偏移命令（offset）。

接下来，选择偏移距离，并且将选项设置为“参考线”，然后选择一条参考线作为偏移方向。

最后，通过键盘输入重复的次数和间距，完成图形的重复绘制。

4. 利用阵列命令进行图形重复绘制在CAD中，阵列命令可以帮助我们实现图形的规律排列和重复绘制。

首先，选择需要重复的图形，然后执行阵列命令（array）。

接下来，选择基点作为阵列的起点，再选择重复的方式，可以是指定一个距离或者是通过选择点的方式确定重复的次数和间距。

最后，选择阵列的模式（直线阵列、环形阵列等），并设置相应的参数，如行数、列数、旋转角度等，完成图形的规律排列和重复绘制。

5. 利用偏移命令进行图案重复绘制在CAD中，偏移命令不仅可以用于图形的偏移绘制，还可以用于图案的重复绘制。

首先，绘制一个图案或一段线段，然后执行偏移命令（offset）。

CAD中的批量处理命令

CAD中的批量处理命令CAD软件是一种广泛应用于建筑、工程和制图领域的计算机辅助设计工具。

在CAD软件中，批量处理命令是一项非常实用的功能，可以帮助用户高效地处理大量图形和数据。

本文将介绍CAD中的批量处理命令以及相关的使用技巧。

批量处理命令是一种能够同时对多个图形或数据进行相同操作的功能。

通过使用批量处理命令，用户可以省去逐个处理每个图形或数据的麻烦，以及提高工作效率。

在CAD软件中，常见的批量处理命令包括移动、复制、删除、修改属性等。

CAD软件提供了多种方式使用批量处理命令。

一种常见的方法是通过选择多个图形或数据，然后在命令行输入相应的命令进行批量处理。

例如，用户可以选择多个图形，然后输入“移动”命令并指定移动的距离和方向，从而将所有选定的图形同时移动到指定的位置。

除了直接在命令行输入命令，CAD软件也提供了图形界面方式进行批量处理。

在CAD软件的工具栏或菜单中，用户可以找到相应的批量处理命令，并通过鼠标操作选择要处理的图形或数据，然后进行相应的操作。

这种方式相对直观且易于操作，适用于不太熟悉命令行操作的用户。

此外，CAD软件还支持使用脚本进行批量处理。

脚本是一种编写了一系列CAD命令的文本文件，通过执行该脚本文件，CAD软件可以按照脚本中定义的一系列命令进行批量处理。

使用脚本可以进一步提高批量处理的效率和精确度。

用户只需编写一次脚本文件，并在之后的操作中重复使用，避免了重复操作的繁琐。

在使用CAD中的批量处理命令时，还有一些技巧可以帮助用户更好地利用该功能。

首先，建议在进行批量处理前备份原始数据，以防误操作造成不可挽回的损失。

其次，多加利用选择集功能。

选择集是将相关图形或数据组合在一起的方式，可以方便地对特定的图形或数据进行批量处理。

通过创建选择集，用户可以更加灵活地选择要处理的对象，并进行相应的操作。

另外，CAD软件通常还提供了一些扩展插件或工具，可以进一步丰富批量处理命令的功能。

用户可以根据自己的需求选择和使用这些插件或工具，以满足特定的批量处理需求。

CAD修改命令的实用技巧

CAD修改命令的实用技巧CAD（计算机辅助设计）是一款常用的设计软件，它不仅可以绘制2D和3D图形，还可以对已有的图形进行修改。

在进行CAD图形修改时，熟练掌握一些实用的CAD修改命令技巧可以提高工作效率和图形质量。

本文将介绍一些常用的CAD修改命令的实用技巧。

1. 移动命令（Move）：移动命令可以将选定的对象从一个位置移动到另一个位置。

要使用移动命令，首先选择要移动的对象，然后指定移动的基点和移动的目标位置。

在移动命令中，可以使用相对距离或绝对坐标来指定移动的距离和目标位置。

此外，还可以使用复制选项将选定的对象复制到目标位置。

2. 复制命令（Copy）：复制命令可以将选定的对象复制到指定位置。

与移动命令类似，复制命令也可以使用相对距离或绝对坐标来指定复制的距离和目标位置。

复制命令还提供了镜像复制选项，可以将选定的对象按照指定的镜像轴进行复制。

3. 旋转命令（Rotate）：旋转命令可以将选定的对象按照指定的旋转角度进行旋转。

要使用旋转命令，选择要旋转的对象，然后指定旋转的基点和旋转的角度。

在旋转命令中，可以选择参考角度来确定旋转的方向。

4. 缩放命令（Scale）：缩放命令可以根据指定的比例因子对选定的对象进行缩放。

要使用缩放命令，首先选择要缩放的对象，然后指定缩放的基点和缩放的比例因子。

缩放命令还提供了通过指定基准点和目标点来缩放对象的选项。

5. 偏移命令（Offset）：偏移命令可以在选定的对象旁边创建一个平行的副本。

要使用偏移命令，选择要偏移的对象，然后指定偏移的距离和偏移的方向。

偏移命令还提供了通过指定多个偏移距离和方向来一次性生成多个平行副本的选项。

6. 镜像命令（Mirror）：镜像命令可以将选定的对象进行镜像对称。

要使用镜像命令，选择要镜像的对象，然后指定镜像的轴线。

镜像命令还提供了通过指定多个镜像轴线来一次性进行多个镜像的选项。

7. 数组命令（Array）：数组命令可以在选定的对象周围创建一组对象的副本。

CAD设计中的图案重复与矩阵复制技巧

CAD设计中的图案重复与矩阵复制技巧在CAD设计中，有时我们需要将图案重复多次，或者按照规律进行矩阵复制。

这些操作可以帮助我们节省时间和功夫，提高工作效率。

在本文中，我们将介绍一些常用的图案重复与矩阵复制技巧，希望对使用CAD软件的人有所帮助。

1. 图案重复：图案重复是指将一个图案在页面上重复多次。

常用的方法有复制粘贴、阵列以及使用图案命令。

- 复制粘贴：选择图案，使用复制（CTRL+C）和粘贴（CTRL+V）命令来将图案复制到指定区域。

可以重复多次使用此命令来实现图案的重复。

- 阵列：选择图案，使用阵列（ARRAY）命令来创建一个图案的阵列。

可以设置阵列的行数、列数以及间距等参数，来实现图案的重复。

- 图案：使用图案（PATTERN）命令来创建一个图案。

可以设置图案的类型（如直线、圆等）、间距以及角度等参数，来实现图案的重复。

2. 矩阵复制：矩阵复制是指将一个图案按照规律进行复制，形成一个矩阵。

常用的方法有复制粘贴、阵列以及使用图案命令。

- 复制粘贴：选择图案，使用复制（CTRL+C）和粘贴（CTRL+V）命令来将图案复制到指定区域。

可以重复多次使用此命令来实现图案的复制，然后使用移动（MOVE）命令来将复制后的图案按照需要进行调整。

- 阵列：选择图案，使用阵列（ARRAY）命令来创建一个图案的阵列。

可以设置阵列的行数、列数以及间距等参数，来实现图案的复制。

- 图案：使用图案（PATTERN）命令来创建一个图案。

可以设置图案的类型（如直线、圆等）、间距以及角度等参数，来实现图案的复制。

3. 使用技巧：在使用图案重复与矩阵复制技巧时，还有一些小技巧可以帮助我们更好地完成工作：- 使用相对坐标：在进行重复与复制操作时，可以选择相对坐标来控制图案的位置。

相对坐标是相对于当前位置的坐标，可以更准确地控制图案的位置。

- 锁定参照点：在进行复制或阵列操作时，可以先选择一个参照点，并锁定该点。

这样可以确保复制或阵列的图案位置准确无误，提高工作效率。

cad重复标注尺寸的方法

cad重复标注尺寸的方法【原创版6篇】目录（篇1）1.CAD 重复标注尺寸的概述2.重复标注尺寸的方法3.常见问题与解决办法4.应用实例5.总结正文（篇1）【1.CAD 重复标注尺寸的概述】在计算机辅助设计（CAD）中，标注尺寸是表达设计意图的重要手段，它能够准确地传达各个部件的尺寸信息。

然而，当需要多次使用相同尺寸时，重复标注尺寸就显得繁琐且耗时。

本文将为大家介绍如何在 CAD 中重复标注尺寸，以提高设计效率。

【2.重复标注尺寸的方法】在 CAD 中，有多种方法可以实现重复标注尺寸，以下为大家介绍两种常用方法：方法一：使用“标注样式”1.打开 CAD 软件，点击“格式”菜单，选择“标注样式”。

2.在“标注样式”对话框中，选择需要修改的标注样式。

3.点击“修改”按钮，在弹出的“修改标注样式”对话框中，设置好尺寸公差、箭头、文字等参数。

4.在对话框下方的“预览”窗口中，查看设置效果。

确认无误后，点击“确定”按钮。

方法二：使用“尺寸标注”命令1.在 CAD 软件中，点击“标注”菜单，选择“尺寸标注”。

2.在弹出的“尺寸标注”对话框中，设置好标注样式、尺寸公差、箭头、文字等参数。

3.点击“确定”按钮，完成尺寸标注。

【3.常见问题与解决办法】在使用重复标注尺寸的过程中，可能会遇到一些问题，如下所示：问题一：标注样式不显示解决办法：检查标注样式是否被其他样式覆盖，如有需要，可删除多余样式。

问题二：尺寸参数无法修改解决办法：确认是否选择了正确的标注样式，如未选择，请重新选择并修改参数。

【4.应用实例】假设我们需要为一个矩形部件标注长宽尺寸，首先使用方法一或方法二设置好标注样式，然后在矩形部件上分别标注长和宽的尺寸。

当需要修改尺寸参数时，只需修改标注样式即可，无需逐个修改每个尺寸标注。

【5.总结】通过本文的介绍，相信大家已经了解了如何在 CAD 中重复标注尺寸。

掌握这些方法，将有助于提高设计效率，减轻重复劳动的负担。

CAD中撤销与重做操作技巧

CAD中撤销与重做操作技巧CAD是一款广泛应用于工程设计领域的设计软件，它能够帮助工程师们快速、高效地完成各种设计任务。

在CAD软件中，撤销（Undo）和重做（Redo）是非常常用的操作，它们能够帮助我们纠正错误、调整设计，并提高工作效率。

下面是一些CAD中撤销与重做操作的技巧。

1. 使用CTRL+Z和CTRL+Y：在CAD软件中，最简单的撤销和重做操作是使用CTRL+Z和CTRL+Y组合键。

当你发现你的操作有问题，想要撤销时，只需要按下CTRL+Z即可。

如果你撤销了一个操作，然后又想恢复，可以按下CTRL+Y。

这个快捷键的好处是非常直观和方便，能够帮助设计师快速完成撤销和重做操作。

2. 使用工具栏按钮：除了使用组合键，CAD软件通常还会在界面上提供撤销和重做的工具栏按钮。

通过这些按钮，我们可以轻松点击，无需按下组合键即可实现撤销和重做操作。

你可以在CAD软件的菜单栏或者快捷工具栏中找到这些按钮，并根据自己的习惯进行设置。

3. 使用右键菜单：CAD软件通常也会在右键菜单中提供撤销和重做的选项。

当你想要撤销或者重做某个操作时，只需要右键单击你要操作的元素，然后选择相应的选项即可。

这种方式具有很强的直观性和操作性，能够快速满足设计师的需求。

4. 使用撤销和重做命令：除了快捷键、工具栏按钮和右键菜单，CAD软件还通常提供了相应的撤销和重做命令。

你可以通过CAD软件的命令栏或者菜单栏中的相关选项来执行这些命令。

例如，在命令栏中输入“UNDO”并按下回车键，就能够撤销上一次操作。

5. 设置撤销和重做级别：CAD软件通常会提供撤销和重做的级别设置，允许用户选择撤销和重做的步数。

这样可以根据自己需要的程度来设置，既能够确保设计的灵活性，又能够确保不会造成过多的撤销和重做操作。

你可以通过CAD软件的选项或者设置界面来调整这些参数。

6. 注意影响范围：在使用撤销和重做操作时，需要注意它们的影响范围。

有些操作可能会对模型的其他部分产生影响，当你撤销或者重做这些操作时，也会对其他部分产生相应的影响。

120个CAD技巧(比如修改了快捷命令后输入reinit后不用重启cad就可以使用新命令))

120个CAD技巧（比如修改了快捷命令后输入reinit后不用重启cad就可以使用新命令））1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】有时我们会碰到这样的问题7比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外"还需要去OP选项里检查一下OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体这时可以如下解决()进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效命令：PICKADD 值：0/15.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改'操作：+ r" ^3 J; D5 Z( qOP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等~6.【鼠标中键不好用怎么办呀】正常情况下;CAD的滚轮可用来放大和缩小，，，还有就是平移（按住）但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人这时只需调下系统变量初始值：1支持菜单(.mnu) 文件定义的动作当按住并拖动按钮或滑轮时，支持平移操【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）7.【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格”7 h:但现在就让我们用右键来代替他们吧OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了.首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成这里就不多说了.一个命令搞定它命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）: @; x4 P4 Z' sop----显示------图形窗口中显示滚动条即可.10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容;这样用2002 2004 2006都可以打开了方便操作11.【如果想下次打印的线型和这次的一样怎么办】!换言之.【如何保存打印列表】op选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表& g:表告诉我你不会建12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可13.【目标捕捉（OSNAP）有用吗】- ?% I答：用处很大。

CAD软件中的图案重复与填充技巧

CAD软件中的图案重复与填充技巧图案的重复与填充是CAD软件中常用的技巧之一，它可以帮助设计师在绘制图纸时快速创建重复的图案或填充区域。

这种技巧广泛应用于建筑设计、工程绘图以及艺术设计等领域。

本文将介绍CAD软件中图案重复与填充的实现方法及一些技巧。

一、图案重复的实现方法在CAD软件中实现图案的重复，常用的方法有镜像、阵列和阵列路径等。

1. 镜像：选择一个基准对象作为重复的起点，在镜像命令中选择基准对象，并指定镜像中心轴线。

CAD软件会根据你的命令，在轴线的对称位置上创建一个与基准对象镜像相同的复制。

2. 阵列：选择一个基准对象作为重复的起点，在阵列命令中选择基准对象，并指定一个阵列边界，然后输入重复的数量和间距。

CAD软件会根据你的命令，在边界范围内创建多个基准对象的复制。

3. 阵列路径：选择一个基准对象作为重复的起点，在阵列路径命令中选择基准对象，并指定一个路径。

CAD软件会沿着路径创建多个基准对象的复制。

以上三种方法可以根据实际需求选择合适的方式来实现图案的重复。

在使用过程中，可以根据具体图案的形状、方向和数量灵活运用，从而达到所需的效果。

二、填充技巧填充是CAD软件中常用的制图技巧，它可以用于给闭合的区域填充颜色或图案，从而增加图纸的可读性和美观性。

下面介绍几种填充的使用技巧。

1. 单一填充：在CAD软件中，选择一个闭合的区域，在填充命令中选择填充样式和颜色，CAD软件会自动将所选区域填充为指定的样式和颜色。

2. 渐变填充：在CAD软件中，选择一个闭合的区域，在填充命令中选择渐变填充样式，并按照提示设置起始颜色和终点颜色，CAD软件会自动在所选区域内创建一个渐变填充效果。

3. 图案填充：在CAD软件中，选择一个闭合的区域，在填充命令中选择图案填充样式，并按照提示设置图案的大小和角度，CAD软件会自动在所选区域内创建一个图案填充效果。

填充技巧的运用可以使图纸更加生动有趣，同时也可以帮助设计师更好地表达自己的设计意图。

CAD中的命令行操作技巧

CAD中的命令行操作技巧CAD是一款广泛应用于建筑设计、工程制图和制造业的软件，它拥有丰富的功能和强大的绘图工具。

在使用CAD时，掌握一些命令行操作技巧可以提高工作效率，简化操作流程。

本文将介绍CAD中的命令行操作技巧，帮助读者更加高效地使用CAD软件。

1. 命令提示符在CAD中，命令提示符是我们输入命令的地方。

通过找到命令提示符，用户可以直接在其中输入命令，并按下回车键执行。

命令提示符通常位于CAD界面的底部或顶部，它是一个类似于文本框的区域。

2. 快捷键CAD中有许多常用的快捷键，可以帮助我们快速执行某些命令。

以下是一些常用的快捷键：- “L”：直线命令- “C”：圆命令- “R”：矩形命令- “M”：移动命令- “Z”：缩放命令- “E”：擦除命令- “P”：偏移命令- “X”：剪切命令- “Y”：镜像命令- “S”：拉伸命令- “A”：阵列命令通过熟练掌握这些快捷键，用户可以快速调用相应的命令，提高绘图效率。

3. 命令别名CAD中的命令别名功能允许用户为常用的命令创建自定义的别名。

通过定义别名，用户可以简化输入命令的过程。

例如，用户可以将“L”命令定义为“LINE”，这样在输入别名时就可以直接输入“L”，而无需输入完整的命令。

要定义命令别名，可以通过以下步骤操作：- 在CAD的命令行中输入“ALIAS”- 按下回车键进入命令别名编辑界面- 在左侧的“按键”列中输入别名（通常为一个字母）- 在右侧的“定义”列中输入对应的命令名称- 点击“添加”按钮保存设置通过设置命令别名，用户可以根据自己的习惯为常用命令创建简化的快捷方式，提高工作效率。

4. 命令自动完成CAD中的命令自动完成功能可以帮助用户更快地输入命令。

当用户在命令行中输入部分命令时，系统会自动匹配已经输入的内容，并显示可能的命令选项。

用户可以使用方向键或鼠标点击来选择所需的命令，然后按下回车键执行。

例如，当用户输入“LI”时，系统可能自动匹配“LINE”命令，并在下方显示该命令选项。

CAD复制图块技巧快速创建重复的关键方法

CAD复制图块技巧：快速创建重复的关键方法在使用CAD软件进行设计和绘制时，经常会遇到需要创建大量相似或重复的元素的情况。

为了提高效率和减少重复劳动，掌握复制图块的技巧是非常重要的。

本文将介绍几种快速创建重复图块的关键方法。

首先，我们要明确什么是图块。

图块是一种在CAD软件中可以重复使用的元素。

我们可以将一组对象选择并合并为一个图块，然后在绘图过程中重复使用这个图块，从而加快绘图速度。

首先，我们需要创建一个基础图块。

选择一组对象，比如一个标准的窗户或门的图形，然后使用“B”命令或在菜单栏中选择“创建图块”来创建一个新的图块。

在弹出的对话框中，命名图块并选择所需的插入点和比例。

这个基础图块将成为我们后续复制和重复使用的基础。

现在，我们可以开始使用图块进行复制和重复创建。

首先选择图块并输入“COPY”命令。

接着，选择基点（图块的插入点）和目标点，CAD软件会自动复制并插入新的图块。

我们可以通过输入重复次数或使用鼠标右键来结束复制操作。

在复制过程中，我们可以使用一些技巧来提高效率。

比如，可以使用“M”命令（移动）来移动已复制的图块；使用“R”命令（旋转）来旋转图块；使用“S”命令（缩放）来调整图块的大小。

这些命令可以与复制命令同时使用，从而在无需重新选择图块的情况下完成多项操作。

此外，CAD软件还提供了一些高级的复制图块功能，进一步提高了效率和精度。

比如，我们可以使用“AR”命令（相对复制）来相对于参考点或参考线进行复制。

我们只需选择基点和目标点，然后输入复制数量和间距，CAD软件会自动生成一系列相对于参考点或参考线的图块。

这在绘制齐次分布的元素（如树木、柱子等）时非常有用。

另外，CAD软件还提供了一种非常实用的命令——“ARRAY”。

使用该命令，我们可以在一次命令中创建多行多列的图块数组，非常适用于绘制大批量的重复元素。

在使用该命令前，需要预先创建一个基础图块，然后选择该图块，并输入“ARRAY”命令。

CAD中的复制和重复操作的高效技巧

CAD中的复制和重复操作的高效技巧在设计和制图的过程中，复制和重复操作是非常常见的。

在CAD软件中，掌握一些高效的复制和重复操作技巧，将极大地提高工作效率。

本文将介绍一些在CAD中实现高效复制和重复操作的技巧。

首先，CAD软件提供了多种复制和重复操作的方式，其中最常用的是阵列命令。

阵列命令可以将一个物体按照指定的方式复制多次，并且可以在复制的过程中进行一些调整。

在使用阵列命令时，我们可以按照矩形、圆形、路径等方式创建复制的模式。

例如，我们可以选择矩形方式，将一个物体复制成多行多列的矩阵。

阵列命令还可以设置复制的间距、行列数等属性，灵活控制复制的效果。

其次，除了阵列命令外，CAD软件还提供了镜像命令。

镜像命令可以将一个物体以某个轴为中心进行镜像翻转复制。

镜像命令可以方便地实现对称图形的创建，减少了重复设计和制图的工作量。

另外，CAD软件还提供了复制粘贴命令。

通过复制粘贴命令，我们可以将一个物体复制到其他位置，并且可以根据需要进行相应的调整。

复制粘贴命令不仅可以复制单个物体，还可以复制整个图层或多个物体。

这使得我们可以更加方便地进行大规模复制和重复操作。

此外，CAD软件还提供了复制阵列命令。

复制阵列命令可以将一个物体按照指定的阵列方式进行复制，并且可以在复制的过程中进行一些调整。

复制阵列命令可以方便地实现对称图形的创建，并且可以通过调整参数灵活控制复制的效果。

最后，CAD软件还提供了完全自由复制和重复操作的方式。

通过复制和移动命令，我们可以将一个物体按照特定的要求复制到任意位置。

复制和移动命令可以根据需要进行多次复制，非常适用于需要重复操作的场景。

总之，在CAD中实现高效的复制和重复操作，我们可以利用软件提供的多种命令和工具。

除了阵列、镜像、复制粘贴、复制阵列和复制移动等命令外，CAD软件还提供了诸如复制和移动、复制到特定距离和角度、复制对称等高级功能，这些功能可以根据具体的设计需求进行灵活应用。

在进行复制和重复操作时，我们还可以使用快捷键和命令行方式，进一步提高工作效率。
