建筑施工手册(第四版)-7 地基处理与桩基工程7-2-1 桩的分类
(完整版)建筑施工手册(第四版)说明
第四版出版说明《建筑施工手册》自 1980年出版问世， 1988年出版了第二版， 1997年出版了第三版。
由于近年来我国建筑工程勘察设计、施工质量验收、材料等标准规范的全面修订，新技术、新工艺、新材料的应用和发展，以及为了适应我国加人WTO以后建筑业与国际接轨的形势，我们对《建筑施工手册》（第三版）进行了全面修订。
此次修订遵循以下原则：1.继承发扬前三版的优点，充分体现出手册的权威性、科学性、先进性、实用性，同时反映我国加入 WTO后，建筑施工管理与国际接轨，把国外先进的施工技术、管理方法吸收进来。
精心修订，使手册成为名副其实的精品图书，畅销不衰。
2.近年来，我国先后对建筑材料、建筑结构设计、建筑工程施工质量验收规范进行了全面修订并实施，手册修订内容紧密结合相应规范，符合新规范要求，既作为一本资料齐全、查找方便的工具书，也可作为规范实施的技术性工具书。
3.根据国家施工质量验收规范要求，增加建筑安装技术内容，使建筑安装施工技术更完整、全面，进一步扩大了手册实用性，满足全国广大建筑安装施工技术人员的需要。
4.增加补充建设部重点推广的新技术、新工艺、新材料，删除已经落后的、不常用的施工工艺和方法。
第四版仍分 5册，全书共 36章。
与第三版相比，在结构和内容上有很大变化，第四版第 1、2、3册主要介绍建筑施工技术，第 4册主要介绍建筑安装技术，第 5册主要介绍建筑施工管理。
与第三版相比，构架不同点在于：（1）建筑施工管理部分内容集中单独成册；（2）根据国家新编建筑工程施工质量验收规范要求，增加建筑安装技术内容，使建筑施工技术更完整、全面；（3）将第三版其中 22 装配式大板与升板法施工、 23滑动模板施工、 24大模板施工精简压缩成滑动模板施工一章； 15木结构工程、 27门窗工程、 28装饰工程合并为建筑装饰装修工程一章；根据需要，增加古建筑施工一章。
第四版由中国建筑工业出版社组织修订，来自全国各施工单位、科研院校、建筑工程施工质量验收规范编制组等专家、教授共61人组成手册编写组。
施工手册(第四版)第七章地基处理与桩基工程7-2-5 静力压桩施工
7-2-5 静力压桩施工7-2-5-1 机械静压桩施工静压法沉桩是通过静力压桩机的压桩机构，以压桩机自重和桩机上的配重作反力而将预制钢筋混凝土桩分节压入地基土层中成桩。
其特点是：桩机全部采用液压装置驱动，压力大，自动化程度高，纵横移动方便，运转灵活；桩定位精确，不易产生偏心，可提高桩基施工质量；施工无噪声、无振动、无污染；沉桩采用全液压夹持桩身向下施加压力，可避免锤击应力，打碎桩头，桩截面可以减小，混凝土强度等级可降低1~2级，配筋比锤击法可省40%；效率高，施工速度快，压桩速度每分钟可达2m，正常情况下每台班可完15根，比锤击法可缩短工期1/3；压桩力能自动记录，可预估和验证单桩承载力，施工安全可靠，便于拆装维修，运输等。
但存在压桩设备较笨重，要求边桩中心到已有建筑物间距较大，压桩力受一定限制，挤土效应仍然存在等问题。
适用于软土、填土及一般粘性土层中应用，特别适合于居民稠密及危房附近环境保护要求严格的地区沉桩；但不宜用于地下有较多孤石、障碍物或有4m以上硬隔离层的情况。
1．静压法沉桩机理静压预制桩主要应用于软土，一般粘性土地基。
在桩压入过程中，系以桩机本身的重量（包括配重）作为反作用力，以克服压桩过程中的桩侧摩阻力和桩端阻力。
当预制桩在竖向静压力作用下沉入土中时，桩周土体发生急速而激烈的挤压，土中孔隙水压力急剧上升，土的抗剪强度大大降低，从而使桩身很快下沉。
2．压桩机具设备静力压桩机分机械式和液压式两种。
前者系用桩架、卷扬机、加压钢丝绳、滑轮组和活动压梁等部件组成，施压部分在桩顶端面，施加静压力约为600~2000kN，这种桩机设备高大笨重，行走移动不便，压桩速度较慢，但装配费用较低，只少数还有这种设备的地区还在应用；后者由压拔装置、行走机构及起吊装置等组成（图7-56），采用液压操作，自动化程度高，结构紧凑，行走方便快速，施压部分不在桩顶面，而在桩身侧面，它是当前国内较广泛采用的一种新型压桩机械。

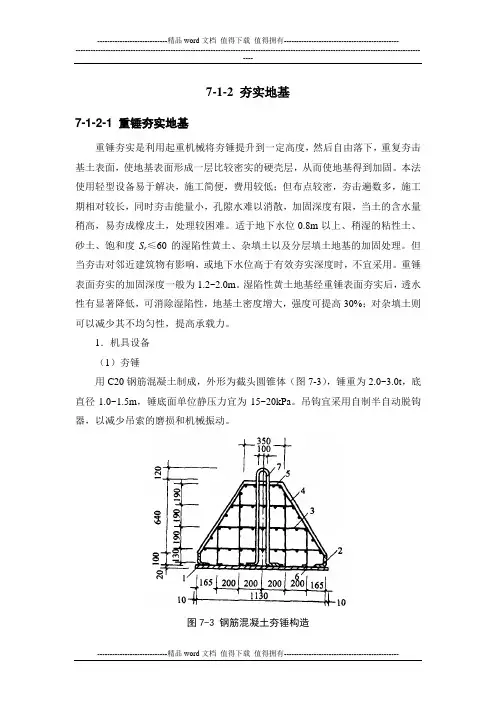

施工手册(第四版)第七章地基处理与桩基工程7-1-2 夯实地基
7-1-2 夯实地基7-1-2-1 重锤夯实地基重锤夯实是利用起重机械将夯锤提升到一定高度，然后自由落下，重复夯击基土表面，使地基表面形成一层比较密实的硬壳层，从而使地基得到加固。
本法使用轻型设备易于解决，施工简便，费用较低；但布点较密，夯击遍数多，施工期相对较长，同时夯击能量小，孔隙水难以消散，加固深度有限，当土的含水量稍高，易夯成橡皮土，处理较困难。
适于地下水位0.8m以上、稍湿的粘性土、砂土、饱和度S r≤60的湿陷性黄土、杂填土以及分层填土地基的加固处理。
但当夯击对邻近建筑物有影响，或地下水位高于有效夯实深度时，不宜采用。
重锤表面夯实的加固深度一般为1.2~2.0m。
湿陷性黄土地基经重锤表面夯实后，透水性有显著降低，可消除湿陷性，地基土密度增大，强度可提高30%；对杂填土则可以减少其不均匀性，提高承载力。
1．机具设备（1）夯锤用C20钢筋混凝土制成，外形为截头圆锥体（图7-3），锤重为2.0~3.0t，底直径1.0~1.5m，锤底面单位静压力宜为15~20kPa。
吊钩宜采用自制半自动脱钩器，以减少吊索的磨损和机械振动。
图7-3 钢筋混凝土夯锤构造1-20mm厚钢板；2-L100×10mm角钢；3、4、5-φ8mm钢筋＠100mm双向；6-φ10mm锚筋；7-φ30mm吊环（2）起重机可采用配置有摩擦式卷扬机的履带式起重机、打桩机、悬臂式桅杆起重机或龙门式起重机等。
其起重能力：当采用自动脱钩时，应大于夯锤重量的1.5倍；当直接用钢丝绳悬吊夯锤时，应大于夯锤重量的3倍。
2．施工工艺方法要点（1）施工前应进行试夯，确定有关技术参数，如夯锤重量、底面直径及落距，最后下沉量及相应的夯击遍数和总下沉量。
最后下沉量系指最后2击平均每击土面的夯沉量，对粘性土和湿陷性黄土取10~20mm；对砂土取5~10mm；对细颗粒土不宜超过10~20mm。
落距宜大于4m，一般为4~6m。
夯击遍数由试脸确定，通常取比试夯确定的遍数增加1~2遍，一般为8~12遍。
建筑施工手册： 桩的分类
建筑施工手册
7-2 桩基工程
7-2-1 桩的分类
1．按承载性状分类
（1）摩擦型桩：
摩擦桩，指桩顶荷载全部或主要由桩侧阻力承担的桩；根据桩侧阻力承担荷载的份额，摩擦桩又分为纯摩擦桩和端承摩擦桩。
（2）端承型桩：
端承桩，指桩顶荷载全部或主要由桩端阻力承担的桩；根据桩端阻力承担荷载的份额，端承桩又分为纯端承桩和摩擦端承桩。
（3）复合受荷载桩，承受竖向、水平荷载均较大的桩。
2．按成桩方法与工艺分类
（1）非挤土桩，如干作业法桩、泥浆护壁法桩、套管护壁法桩、人工挖孔桩；
（2）部分挤土桩，如部分挤土灌筑桩，预钻孔打入式预制桩、打入式开口钢管桩，H型钢桩，螺旋成孔桩等；
（3）挤土桩，如挤土灌筑桩、挤土预制混凝土桩（打入式桩、振入式桩、压入式桩）。
建筑施工手册2020。
施工手册(第四版)第七章地基处理与桩基工程7-2-7-混凝土灌筑桩
7-2-7 混凝土灌筑桩7-2-7-1 冲击钻成孔灌筑桩冲击成孔灌筑桩系用冲击式钻机或卷扬机悬吊冲击钻头（又称冲锤）上下往复冲击，将硬质土或岩层破碎成孔，部分碎渣和泥浆挤入孔壁中，大部分成为泥渣，用掏渣筒掏出成孔，然后再灌筑混凝土成桩。
其特点是：设备构造简单，适用范围广，操作方便，所成孔壁较坚实、稳定，坍孔少，不受施工场地限制，无噪声和振动影响等，因此被广泛地采用。
但存在掏泥渣较费工费时，不能连接作业，成孔速度较慢，泥渣污染环境，孔底泥渣难以掏尽，使桩承载力不够稳定等问题。
适用于黄土、粘性土或粉质粘土和人工杂填土层中应用，特别适于有孤石的砂砾石层、漂石层、坚硬土层、岩层中使用，对流砂层亦可克服，但对淤泥及淤泥质土，则要十分慎重，对地下水大的土层，会使桩端承载力和摩阻力大幅度降低，不宜使用。
1．机具设备主要设备为CZ-22、CZ-30型冲击钻孔机（图7-62），其技术性能见表7-58，亦可用简易的冲击钻机（图7-63）。
它由简易钻架、冲锤、转向装置、护筒、掏渣筒以及3~5t双筒卷扬机（带离合器）等组成。
所用钻具按形状分，常用有十字钻头和三翼钻头两种（图7-64）；前者专用于砾石层和岩层；后者适用于土层。
钻头和钻机用钢丝绳连接，钻头重1.0~1.6t，钻头直径60~150cm。
转向装置是一个活动的吊环，它与主挖钢绳的吊环联结提升冲锤。
掏渣筒用于掏取泥浆及孔底沉渣，一般用钢板制成（图7-65）。
图7-62 CZ-22型冲击钻机1-电动机；2-冲击机构；3-主轴；4-压轮；5-钻具滑轮；6-桅杆；7-钢丝绳；8-掏渣筒滑轮图7-63 简易冲击钻机1-钻头；2-护简回填土；3-泥浆渡槽；4-溢流口；5-供浆管；6-前拉索；7-主杆；8-主滑轮；9-副滑轮；10-后拉索；11-斜撑；12-双筒卷扬机；13-导向轮；14-钢管；15-垫木图7-64 冲击钻钻头型式（a）φ800mm十字钻头；（b）φ920mm三翼钻头图7-65 掏渣筒（a）平阀掏渣筒；（b）碗形活门掏渣筒1-筒体；2-平阀；3-切削管袖；4-提环2．施工工艺方法要点（1）冲击成孔灌筑桩施工工艺程序是：场地平整→桩位放线、开挖浆池、浆沟→护筒埋设→钻机就位、孔位校正→冲击造孔、泥浆循环、清除废浆、泥渣→清孔换浆→终孔验收→下钢筋笼和钢导管→灌筑水下混凝土→成桩养护。
浅析建筑施工手册系列之地基处理与桩基工程_7-2-6_先张预应力管桩施工
7-2-6 先张预应力管桩施工7-2-6-1 桩规格与适用条件先张预应力管桩，简称管桩，系采用先张法预应力工艺和离心成型法，制成的一种空心圆柱体细长混凝土预制构件。
主要由圆筒形桩身、端头板和钢套箍等组成如图7-60所示。
图7-60 预应力管桩示意1-桩身；2-钢套箍；3-端头板；D-外径；t-壁厚管桩按桩身混凝土强度等级分为预应力混凝土管桩〔代号PC桩〕和预应力高强混凝土管桩〔代号PHC桩〕，前者强度等级不低于C60；后者不低于C80。
PC桩一般采用常压蒸汽养护，脱模后移入水池再泡水养护，一般要经28d才能使用。
PHC桩，一般在成型脱模后，送入高压釜经10个大气压、180℃摆布高温高压蒸汽养护，从成型到使用的最短时间为3~4d。
管桩规格按外径分为300mm、400mm、500mm、550mm、600mm、800mm 和1000mm等，壁厚由60~130mm。
每节长一般不超过15m，常用节长8~12m，有时也出产长达25~30m的管桩。
预应力管桩具有单桩承载力高，桩端承载力可比原状土提高80%~100%；设计选用范围广，单载承载力可从600kN到4500kN，既适用于多层建筑，也可用于50层以下的高层建筑；桩运输吊装便利，接桩快速；桩长度不受施工机械的限制，可任意接长；桩身耐打，穿透力强，抗裂性好，可穿透5~6m厚的密实砂夹层；造价低廉，其单元承载力价格仅为钢桩的1/3~2/3,并节省钢材。
但也存在施工机械设备投资大，打桩时振动、噪声和挤土量大等问题。
适用于各类工程地质条件为粘性土、粉土、砂土、碎石类土层以及持力层为强风化岩层、密实的砂层〔或卵石层〕等土层应用，但不适用于石灰岩、含孤石和障碍物多、有坚硬夹层的岩土层中应用。
7-2-6-2 打〔沉〕桩工艺方法要点1．预应力管桩沉桩方法较多，目前国内主要采用锤击法，多采用爆发力强、锤击能量大、工效高的筒式柴油锤沉桩。
但这种锤工作时振动和噪声大，有的地域如广东还采用大吨位静压预应力管桩施工工艺，采用4000~6800kN静力压桩机，可压φ500、φ550mm的管桩到设计持力层；亦有的采用预钻孔后植桩的施工工艺，先用长螺旋钻机引孔，然后用打〔压〕桩机将管桩打〔压〕到设计持力层。
建筑施工手册第四版建筑施工手册第四版第四版
建筑施工手册(第四版建筑施工手册第四版)第四版目录第一册11-1 常用符号和代号1-1-1 常用字母 1-1-2 常用符号 1-1-2-1 数学符号 1-1-2-2 法定计量单位符号1-1-2-3 文字表量符号 1-1-2-4 化学元素符号 1-1-2-5 常用构件代号 1-1-2-6 塑料、树脂名称缩写代号 1-1-2-7 常用增塑剂名称缩写代号 1-1-2-8 建筑施工常用国家标准编号1-1-2-9 部分国家的国家标准代号 1-1-2-10 钢材涂色标记 1-1-2-11 钢筋符号 1-1-2-12 建材、设备的规格型号表示法 1-1-2-13 钢铁、阀门、润滑油的产品代号 1-1-2-14 常用架空绞线的型号及用途施工常用数据11 2 2 3 5 8 8 9 10 10 13 14 15 15 16 191-2 常用计量单位换算1-2-1 长度单位换算 1-2-1-1 公制与市制、英美长度单位换算 1-2-1-2 英寸的分数、小数习惯称呼与毫米对照 1-2-2 面积单位换算1919 19 21 211-2-3 体积、容积单位换算 1-2-4 重量（质量）单位换算 1-2-5 力、重力单位换算1-2-5-1 力（牛顿，N）单位换算 1-2-5-2 压强（帕斯卡，Pa）单位换算 1-2-5-3 力矩（弯矩、扭矩、力偶矩、转矩）单位换算 1-2-5-4 习用非法定计量单位与法定计量单位换算 1-2-6 功率单位换算 1-2-7 速度单位换算 1-2-8 流量单位换算 1-2-8-1 体积流量单位换算1-2-8-2 质量流量单位换算 1-2-9 热及热工单位换算 1-2-9-1 温度单位换算 1-2-9-2 各种温度的绝对零度、水冰点和水沸点温度值 1-2-9-3 导热系数单位换算 1-2-9-4 传热系数单位换算 1-2-9-5 热阻单位换算 1-2-9-6 比热容（比热）单位换算 1-2-9-7 功、能、热单位换算 1-2-9-8 水的温度和压力换算 1-2-9-9 水的温度和汽化热换算 1-2-9-10 热负荷单位换算 1-2-10 电及磁单位换算 1-2-10-1 电流单位换算 1-2-10-2 电压单位换算1-2-10-3 电阻单位换算 1-2-10-4 电荷量单位换算 1-2-10-5 电容单位换算 1-2-11 声单位换算 1-2-12 粘度单位换算 1-2-12-1 动力粘度单位换算 1-2-12-2 运动粘度单位换算 21 21 27 27 28 30 31 34 36 36 36 37 37 37 37 37 38 39 40 41 43 43 44 44 44 44 44 44 45 45 45 45 461-2-13 硬度换算 1-2-14 标准筛常用网号、目数对照 1-2-15 pH 值参考表 1-2-16 角度与弧度互换表 1-2-17 弧度与角度互换表 1-2-18 斜度与角度变换表46 49 49 50 50 511-3 常用求面积、体积公式常用求面积、1-3-1 平面图形面积 1-3-2 多面体的体积和表面积 1-3-3 物料堆体积计算 1-3-4 壳体表面积、侧面积计算 1-3-4-1 圆球形薄壳 1-3-4-2 椭圆抛物面扁壳 1-3-4-3 椭圆抛物面扁壳系数计算 1-3-4-4 圆抛物面扁壳 1-3-4-5 单、双曲拱展开面积5151 54 57 57 57 59 60 61 621-4 常用建筑材料及数值1-4-1 材料基本性质、常用名称及符号 1-4-2 常用材料和构件的自重 1-4-3 石油产品体积、重量换算 1-4-4 液体平均相对密度及容量、重量换算 1-4-5 圆钉、木螺钉直径号数及尺寸关系 1-4-6 圆钉直径与英制长度关系 1-4-7 圆钉英制规格 1-4-8 薄钢板习用号数的厚度 1-4-9 塑料管材、板材规格及重量 1-4-9-1 塑料硬管 1-4-9-2 塑料软管 1-4-9-3 塑料硬板6262 64 73 73 74 74 75 75 76 76 76 761-5 气象、地质、地震气象、地质、1-5-1 气象77771-5-1-1 风级表 1-5-1-2 降雨等级 1-5-1-3 我国主要城市气象参数 1-5-1-4 我国主要城镇采暖期度日数 1-5-1-5 世界主要城市气象参数 1-5-2 地质年代表 1-5-3 地展1-5-3-1 地展展级 1-5-3-2 地震烈度 1-5-3-3 几种地震烈度表的换算77 77 78 81 83 85 85 85 86 881-6 我国环境保护标准1-6-1 空气污染 1-6-1-1 标准大气的成分 1-6-1-2 大气环境质量标准 1-6-1-3 空气污染物三级标准浓度限值 1-6-1-4 中国居住区大气中有害物质最高容许浓度 1-6-1-5 大气中污染物浓度的表示方法 1-6-1-6 中国民用建筑工程室内环境污染控制标准 1-6-2 噪声 1-6-2-1 城市区域环境噪声标准 1-6-2-2 新建、扩建、改建企业噪声标准 1-6-2-3 工业企业厂区内各类地点噪声标准 1-6-2-4 现有企业噪声标准 1-6-2-5 建筑现场主要施工机械噪声限值 1-6-2-6 中国机动车辆噪声标准 1-6-2-7 国外听力保护的噪声允许标准1-6-2-8 国外环境噪声标准 1-6-2-9 国外职业噪声标准 1-6-3 水污染 1-6-3-1 排水水质标准 1-6-3-2 地面水水质卫生要求 1-6-3-3 地面水中有害物质的最高容许浓度8989 89 89 89 90 91 91 94 94 95 95 96 96 96 97 97 98 99 99 100 1001-6-3-4 水消毒处理方法1012常用结构计算102102 1082-1 荷载与结构静力计算表2-1-1 荷载 2-1-2 结构静力计算表2-2 建筑地基基础计算2-2-1 地基基础计算用表 2-2-2 地基及基础计算 2-2-2-1 基础埋置深度 2-2-2-2 地基计算 2-2-2-3 基础计算148148 152 152 153 1542-3 混凝土结构计算2-3-1 混凝土结构基本计算规定 2-3-2 混凝土结构计算用表 2-3-3 混凝土结构计算公式156156 158 1652-4 砌体结构计算2-4-1 砌体结构的计算用表 2-4-2 砌体结构计算公式171171 1772-5 钢结构计算2-5-1 钢结构计算用表 2-5-2 钢结构计算公式 2-5-3 钢管结构计算 2-5-4 钢与混凝土组合梁计算180180 189 195 1972-6 木结构计算2-6-1 木结构计算用表 2-6-2 木结构计算公式200200 20633-1 材料试验材料试验与结构检验209209 234 234 234 234 235 236 251 252 257 259 259 259 264 266 270 270 270 271 3-1-1 材料试验项目及检验规则 3-1-2 试样（件）的制备 3-1-2-1 样品的缩分3-1-2-2 岩石抗压强度试件 3-1-2-3 混凝土试件 3-1-2-4 建筑砂浆试件的制备 3-1-2-5 钢材试件 3-1-2-6 建筑用轻钢龙骨试样 3-1-2-7 木材试样 3-1-2-8 耐火材料试件3-1-2-9 硬聚抓乙烯管材试样 4 3-1-3 试验方法3-1-3-1 材料试验的非标准方法3-1-3-2 混凝土的现场检测 3-1-3-3 土工密度试验 3-1-3-4 碎石土野外鉴别 3-1-4 混凝土试块强度、砂浆试块强度的评定方法 3-1-4-1 混凝土试块强度统计评定 3-1-4-2 砌筑砂浆试块强度的验收与评定3-2 结构性能检验3-2-1 预制构件 3-2-2 地基结构性能检验 3-2-2-1 浅层平板载荷试验要点 3-2-2-2 深层平板载荷试验要点 3-2-2-3 岩基载荷试验要点 3-2-2-4 岩石锚杆抗拔试验要点3-2-2-5 土层锚杆试验要点272272 275 275 275 276 277 2773-2-2-6 单桩竖向静载荷试验要点 3-2-2-7 岩石单轴抗压强度试验要点278 2793-3 对现场型试验室的要求3-3-1 试验环境 3-3-2 所需设备及工具 3-3-3 资料管理280280 280 2803-4 试验管理程序28144-1 施工测量的基本工作4-1-1 基本原则 4-1-2 距离测量 4-1-2-1 普通量距 4-1-2-2 精密量距施工测量283283 283 283 284 284 290 291 291 291 293 293 294 294 295 295 295 2964-1-2-3 精密量距的几项改正数 4-1-3 己知角度的测设 4-1-4 建筑物细部点的平面位置的测设 4-1-4-1 直角坐标法 4-1-4-2 极坐标法 4-1-4-3 角度前方交会法 4-1-4-4 方向线交会法 4-1-4-5 距离交会法 4-1-4-6 正倒镜投点法 4-1-5 建筑物细部点高程位置的测设 4-1-5-1 地面上点的高程测设 4-1-5-2 高程传递 4-1-6 倾斜线的测设4-2 施工测量控制网的建立4-2-1 坐标系统及坐标换算 4-2-1-1 坐标系统 4-2-1-2 坐标换算 4-2-2 建筑方格网和主轴线设计 4-2-2-1 建筑方格网设计 4-2-2-2 主轴线设计 4-2-3 主轴线的测设4-2-3-1 主轴线点初步位置的测定方法及实地标定 4-2-3-2 主轴线点精确位置的测定和主轴线方向调整 4-2-3-3 主轴线长度的精密丈量及主轴线点坐标的确定 4-2-3-4 短轴线的测设 4-2-3-5 轴线的加密 4-2-3-6 注意事项 4-2-4 建筑方格网的测设 4-2-4-1 建筑方格网的测设方法 4-2-4-2 建筑方格网的加密和最后检查 4-2-4-3 水平角观测方法及技术要求 4-2-4-4 边长测量方法及技术要求 4-2-4-5 方格网平差计算 4-2-5 用小三角测量法建立施工平面控制网 4-2-5-1 小三角测量等级与三角网的布设 4-2-5-2 小三角测量的步骤 4-2-6 用导线测量法建立施工平面控制网 4-2-6-1 导线测量的等级与导线网的布设4-2-6-2 导线测量的步骤 4-2-6-3 导线法与轴线法联合测设施工控制网 4-2-7 圆弧平面图形的施工测量 4-2-7-1 圆弧形平面曲线的数学方程式 4-2-7-2 圆弧形平面曲线图形的现场施工放线 4-2-7-3 圆弧形楼梯的施工放线 4-2-8 高程控制测量297297 297 297 298 298 299 300 300 300 301 301 302 393 303 303 304 305 306 307 311 311 312 313 313 313 314 314 315 320 351 3594-2-8-1 厂区高程控制测量的一般规定 4-2-8-2 三、四等水准测量的要求和方法4-2-8-3 水准网的平差计算 4-2-9 标桩的埋设 4-2-9-1 平面控制点标桩 4-2-9-2 水准点标桩359 359 361 363 363 3644-3 单层排架钢架建筑的施工测量4-3-1 厂房控制网的建立 4-3-1-1 厂房控制网的建立方法 4-3-1-2 厂房扩建与改建时的控制测量 4-3-2 厂房基础施工测量 4-3-2-1 混凝土杯形基础施工测量 4-3-2-2 钢柱基础施工测量 4-3-2-3 混凝土柱子基础及柱身、平台施工测量 4-3-2-4 设备基础施工测量4-3-2-5 基础施工与竣工测量的允许偏差 4-3-3 厂房结构安装测量 4-3-3-1 柱子安装测量 4-3-3-2 吊车梁安装测量 4-3-3-3 吊车轨道安装测量 4-3-4 管道工程施工测量4-3-4-1 管道工程测量的准备工作 4-3-4-2 管道中线定位及高程控制测量 4-3-4-3 管道中线与纵横断面测量 4-3-4-4 地下管线施工测量 4-3-4-5 架空管线施工测量 4-3-4-6 管线竣工测量及竣工图编绘 4-3-5 机械设备安装测量 4-3-5-1 安装基准线和基准点的确定4-3-5-2 平面安装基准线的设置形式 4-3-5-3 中心线与副线的检查 4-3-5-4 设备安装期间设备标高基准点设置与沉降观测365365 365 366 367 367 368 369 370 373 374 374 375 375 377 377 377 377 378 380 380 380 380 381 382 3824-4 多层房屋的施工测量4-4-1 多层建筑主轴线的测设 4-4-2 房屋定位测量 4-4-3 房屋基础施工测量 4-4-4 墙身皮数杆的设置 4-4-5 多层建筑物施工测量382382 384 385 385 3864-5 高层建筑施工测量4-5-1 高层建筑施工测量的特点及基本要求 4-5-1-1 高层建筑施工测量的特点4-5-1-2 高层建筑施工测量的基本准则4-5-2 建立施工控制图4-5-2-1 平面控制4-5-2-2 高程控制 4-5-3 建（构）筑物主要轴线的定位及标定 4-5-3-1 桩位放样 4-5-3-2 建筑物基坑与基础的测定 4-5-3-3 建筑物基础上的平面与高程控制 4-5-4 高层建筑中的竖向测量 4-5-4-1 激光铅垂仪法 4-5-4-2 天顶垂准测量（仰视法） 4-5-4-3 天底垂准测量（俯视法） 4-5-5 上海金茂大厦施工测量实例 4-5-5-1 概述 4-5-5-2 建筑施工对测量精度要求 4-5-5-3 施工特点和测量难度 4-5-5-4 施工平面（垂直）控制网的建立 4-5-5-5 垂准测量方法和要求 4-5-5-6 水准测量和塔身高程控制测量 4-5-5-7 塔楼钢结构安装测量 4-5-5-8 主楼沉降观测 4-5-5-9 结构各阶段完工线（点）测量成果386386 386 387 387 387 391 391 391 392 392 394 394 395 396 397 397 397 397 398 400 402 404 406 4084-6 建筑物沉降与变形观测4-6-1 沉降观测水准点的测设 4-6-1-1 水准点的布设 4-6-1-2 水准点的形式与埋设4-6-1-3 沉降观测水准点高程的测定 4-6-1-4 观测点的布置和要求 4-6-1-5 观测点的形式与埋设 4-6-2 建筑物的沉降观测 4-6-2-1 沉降观测的方法和一般规定 4-6-2-2 沉桩过程中的变形观测 4-6-2-3 各施工阶段中的变形观测 4-6-2-4 建筑物全部竣工后的沉降变形观测 4-6-2-5 沉降观测的精度及成果整理 4-6-3 沉降观测中常遇到的问题及其处理4-6-3-1 曲线在首次观测后即发生回升现象 4-6-3-2 曲线在中间某点突然回升 4-6-3-3 曲线自某点起渐渐回升 4-6-3-4 曲线的波浪起伏现象 4-6-3-5 曲线中断现象 4-6-4 建筑物变形与裂缝观测 4-6-4-1 倾斜观测 4-6-4-2 裂缝观测 4-6-4-3 位移观测 4-6-4-4 用三角高程测量法测定建筑物的沉降变形 4-6-4-5 用基准线法测定建筑物的水平位移4-6-4-6 用前方交会法测定建筑物的水平位移 4-6-4-7 用后方交会法测定建筑物的水平位移412412 412 413 413 413 413 415 415 417 421 422 423 423 423 424 424 424 424 424 424 425 426 426 428 429 4314-7 特殊工程的施工测量4-7-1 钢结构工程中的施工测量 4-7-2 电视塔施工中的施工测量 4-7-3 上海电视塔（东方明珠）施工测量实例434434 435 4364-8 竣工总平面图的编绘4-8-1 编绘竣工总平面图的意义 4-8-2 编绘竣工总平面图的方法和步骤 4-8-2-1 绘制前准备 4-8-2-2 竣工总平面图的编绘 4-8-3 编绘竣工总平面图时的现场实测工作4-8-4 竣工总平面图最终绘制 4-8-4-1 分类竣工总平面图的编绘 4-8-4-2 综合竣工总平面图 4-8-4-3 随工程的竣工相继进行编绘 4-8-4-4 竣工总平面图的图面内容和图例4-8-4-5 竣工总平面图的附件444444 445 445 445 446 446 446 446 446 446 4474-9 测量仪器的检验和校正4-9-1 经纬仪的检验和校正 4-9-1-1 经纬仪应满足的条件 4-9-1-2 经纬仪的检验与校正 4-9-1-3 激光经纬仪的构造 4-9-1-4 激光经纬仪的操作方法4-9-1-5 激光经纬仪的特点和应用 4-9-2 水准仪的检验与校正 4-9-2-1 普通水准仪的检验与校正 4-9-2-2 精密水准仪的检验与校正 4-9-2-3 激光水准仪的构造 4-9-2-4 激光水准仪的操作方法4-9-2-5 激光水准仪的用途 4-9-3 钢尺的检定 4-9-3-1 钢尺检定的方法 4-9-3-2 尺方程式及其简化 4-9-3-3 标准基线的建立 4-9-3-4 钢尺使用时注意事项 4-9-4 光电测距仪447447 447 447 449 450 450 451 451 453 454 454 454 455 455 456 456 456 4574-9-4-1 光电测距仪的概况 4-9-4-2 光电测距仪的构造 4-9-4-3 光电测距仪的用途4-9-4-4 光电测距仪的检验与校正主要参考文献457 457 457 457 4595脚手架工程和垂直运输设施460460 460 461 464 468 471 471 474 475 479 479 484 495 5005-1 脚手架工程技术、安全管理和设计计算脚手架工程技术、5-1-1 脚手架工程技术和安全管理 5-1-1-1 脚手架的分类 5-1-1-2 脚手架工程的常用术语 5-1-1-3 脚手架工程的技术要求 5-1-1-4 脚手架工程的安全管理工作 5-1-2 脚手架构架与设置和使用要求的一般规定 5-1-2-1 脚手架构架和设置要求的一般规定 5-1-2-2 脚手架杆配件的一般规定 5-1-2-3 脚手架搭设、使用和拆除的一般规定 5-1-3 脚手架设计和计算的一般方法 5-1-3-1 脚手架设计计算的统一规定 5-1-3-2 脚手架的荷载计算5-1-3-3 脚手架的整体稳定性计算 5-1-3-4 单肢杆件的稳定性计算5-1-3-5 水平杆件、脚手板、扣件抗滑、立杆底座和地基承载力的验算504 5-1-3-6 脚手架挑支构造和设施的计算 5065-2 常用落地式脚手架的设置、构造和设计常用落地式脚手架的设置、5-2-1 扣件式钢管脚手架 5-2-1-1 构架材料的技术要求 5-2-1-2 构架的形式、特点和构造要求 5-2-1-3 设计计算及常用资料 5-2-2 碗扣式钢管脚手架519519 520 525 538 5565-2-2-1 性能特点、杆配件和承载能力 5-2-2-2 双排外脚手架 5-2-2-3 直线和曲线单排外脚手架 5-2-3 门（框组）式钢管脚手架 5-2-3-1 构造情况和主要部件 5-2-3-2 搭设技术要求和注意事项 5-2-3-3 主要应用形式和材料用量 5-2-3-4 设计计算及常用资料556 569 577 579 579 587 590 5925-3 脚手架结构模板支撑架的构造和设计5-3-1 脚手架结构模板支撑架的类别和一般构造 5-3-1-1 脚手架结构模板支撑架的类别和构造要求 5-3-1-2 脚手架结构模板支撑架的一般构造 5-3-2 脚手架结构模板支撑架的设计计算 5-3-2-1 脚手架结构模板支撑架的设计计算要求 5-3-2-2 扣件式钢管梁板模板支撑架的稳定性计算 5-3-2-3 碗扣式钢管模板支撑架的设计计算 5-3-2-4 门式钢管模板支撑架的设计计算598598 603 603 608 608 609 614 6195-4 常用非落地式脚手架的设置和使用5-4-1 附着升降脚手架的设置和使用 5-4-1-1 附着升降脚手架的类别和基本组成5-4-1-2 附着升降脚手架的安全规定和注意事项 5-4-2 吊篮 5-4-2-1 吊篮的类别和基本构造 5-4-2-2 吊篮设计、制作和使用的安全要求619619 620 628 634 634 6415-5 垂直运输设施5-5-1 垂直运输设施的设置要求 5-5-1-1 垂直运输设施的分类 5-5-1-2 国内外塔式起重机产品的情况与使用选择 5-5-1-3 垂直运输设施的设置要求 5-5-2 井字架和龙门架5-5-2-1 扣件式钢管井架643643 643 645 655 657 6575-5-2-2 型钢井架和无缆风高层井架 5-5-2-3 龙门架 5-5-2-4 吊盘安全装置 5-5-3 施工升降机（建筑施工电梯） 5-5-3-1 施工升降机的分类、性能和架设高度 5-5-3-2 施工升降机的安全装置 5-5-3-3 施工升降机的使用注意事项主要参考文献661 663 666 672 672 676 677 67866-1 土方工程6-1-1 土的基本性质土方与基坑工程680680 680 681 681 684 684 684 685 685 686 686 687 688 688 688 690 690 692 695 6-1-1-1 土的基本物理性质指标 6-1-1-2 粘性土、砂土的性质指标 6-1-1-3 土的力学性质指标 6-1-2 土的基本分类 6-1-2-1 岩石 6-1-2-2 碎石土 6-1-2-3 砂土 6-1-2-4 粘性土 6-1-3 土的工程分类与性质 6-1-3-1 土的工程分类 6-1-3-2 土的工程性质 6-1-4 土的现场鉴别方法 6-1-4-1 碎石土的现场鉴别 6-1-4-2 粘性土等的现场鉴别 6-1-5 特殊土 6-1-5-1 湿陷性黄土 6-1-5-2 膨胀土 6-1-5-3 软土6-1-5-4 盐演土6-1-5-5 冻土6-1-6 工程场地平整6-1-6-1 场地平整的程序6-1-6-2 场地平整的土方量计算 6-1-7 土方开挖 6-1-7-1 土方施工准备工作 6-1-7-2 开挖的一般要求 6-1-7-3 浅基坑、槽和管沟开挖 6-1-7-4 浅基坑、槽和管沟的支撑方法6-1-7-5 浅基坑、槽和管沟支撑的计算 6-1-7-6 土方开挖和支撑施工注意事项 6-1-7-7 基坑边坡保护 6-1-7-8 土方开挖施工中的质量控制要点 6-1-8 土方机械化施工 6-1-8-1 土方机械的选择 6-1-8-2 常用土方机械 6-1-8-3 土方机械基本作业方法 6-1-8-4 土方机械施工要点 6-1-9 土方回填 6-1-9-1 土料要求与含水量控制 6-1-9-2 基底处理 6-1-9-3 填方边坡 6-1-9-4 人工填土方法 6-1-9-5 机械填土方法 6-1-10 填土的压实 6-1-10-1 压实的一般要求 6-1-10-2 压实机具的选择 6-1-10-3 填土压（夯）实方法 6-1-10-4 质量控制与检验 6-1-11 土方工程特殊问题的处理 6-1-11-1 滑坡与塌方的处理 6-1-11-2 冲沟、土洞、故河道、古湖泊的处理696 699 702 702 703 716 716 717 719 720 723 726 726 727 729 729 730 733 741 742 742 743 744 744 745 745 745 746 748 749 750 750 7526-1-11-3 橡皮土处理 6-1-11-4 流砂处理 6-1-12 土方开挖与回填安全技术措施753 754 7546-2 基坑工程6-2-1 基坑工程的内容 6-2-2 基坑工程的设计原则与基坑安全等级 6-2-2-1 基坑支护结构的极限状态 6-2-2-2 基坑支护结构的安全等级 6-2-3 基坑工程勘察 6-2-3-1 岩土勘察 6-2-3-2 周围环境勘察 6-2-3-3 施工工程的地下结构设计资料调查 6-2-4 支护结构的类型和造型 6-2-4-1 支护结构的类型和组成 6-2-4-2 支护结构的选型 6-2-5 荷载与抗力计算 6-2-5-1 水平荷载标准值 6-2-5-2 水平抗力标准值 6-2-6 支护结构计算 6-2-6-1 排桩与地下连续墙计算 6-2-6-2 水泥土墙计算 6-2-6-3 土钉墙计算 6-2-6-4 逆作拱墙计算 6-2-6-5 逆作法计算要点 6-2-6-6 内支撑体系计算要点 6-2-6-7 土锚杆（土锚）计算6-2-7 支护结构施工 6-2-7-1 钢板桩施工 6-2-7-2 水泥土墙施工 6-2-7-3 地下连续墙施工 6-2-7-4 逆作（筑）法施工 6-2-7-5 土钉墙施工755755 756 756 756 757 757 759 760 761 761 761 770 770 772 772 772 784 793 800 801 805 808 815 815 823 837 867 8796-2-7-6 内支撑体系施工 6-2-7-7 锚杆施工 6-2-8 地下水控制 6-2-8-1 地下水控制方法选择 6-2-8-2 基坑涌水量计算 6-2-8-3 集水明排法 6-2-8-4 降水 6-2-8-5 截水6-2-8-6 降水与排水施工质量检验标准6-2-9 深基坑土方开挖6-2-9-1 放坡挖土6-2-9-2 中心岛（墩）式挖土 6-2-9-3 盆式挖土机 6-2-9-4 深基坑土方开挖的注意事项6-2-9-5 土方开挖阶段的应急措施， 6-2-10 基坑工程现场施工设施 6-2-11 基坑工程监测6-2-11-1 支护结构监测 6-2-11-2 周围环境监测 6-2-11-3 监测方案编制 6-2-12 沉井施工 6-2-12-1 沉井类型 6-2-12-2 沉井制作与下沉 6-2-12-3 沉井下沉施工常遇问题和预防处理方法 6-2-12-4 沉井的质量检验标准主要参考文献889 892 901 901 901 905 908 919 919 919 920 924 926 926 927 930 936 936 940 945 945 945 945 955 957 95877-1 地基处理7-1-1 换填地基地基处理与桩基工程9599597-1-1-1 灰土地基 7-1-1-2 砂和砂石地基 7-1-1-3 粉煤灰地基 7-1-2 夯实地基7-1-2-1 重锤夯实地基 7-1-2-2 强夯地基 7-1-3 挤密桩地基 7-1-3-1 灰土桩地基7-1-3-2 砂石桩地基 7-1-3-3 水泥粉煤灰碎石桩地基 7-1-3-4 夯实水泥土复合地基7-1-4 深层密实地基 7-1-4-1 振冲地基 7-1-4-2 水泥土搅拌桩地基 7-1-5 高压喷射注浆地荃 7-1-5-1 旋喷注浆桩地基 7-1-6 注浆地基 7-1-6-1 水泥注浆地基 7-1-6-2 硅化注浆地基 7-1-7 预压地基 7-1-7-1 砂井堆载预压地基 7-1-7-2 袋装砂井堆载预压地基7-1-7-3 塑料排水带堆载预压地基 7-1-7-4 真空预压地基 7-1-8 土工合成材料地基7-1-8-1 土工织物地基 7-1-8-2 加劲土地基 7-1-9 局部地基处理 7-1-9-1 松土坑、古墓、坑穴 7-1-9-2 土井、砖井、废矿井 7-1-9-3 软硬地基959 961 965 967 967 968 975 975 977 980 983 984 984 988 993 993 999 999 1001 1005 1005 1007 1009 1014 1016 1016 1019 1022 1022 1024 10267-2 桩基工程7-2-1 桩的分类 7-2-2 桩型与工艺的选择 7-2-3 桩基施工机械设备的选用 7-2-3-1 桩锤的选用 7-2-3-2 常用桩锤的技术性能 7-2-3-3 桩架选用 7-2-3-4 常用灌筑桩钻孔机械 7-2-4 打（沉）入式预制桩施工 7-2-4-1 桩的制作、运输和堆放 7-2-4-2 打（沉）桩方法 7-2-4-3 特殊打（沉）桩方法 7-2-4-4 打（沉）桩常遇问题及预防处理方法 7-2-4-5 打（沉）桩对周围环境的影响及预防措施 7-2-5 静力压桩施工 7-2-5-1 机械静压桩施工7-2-5-2 锚杆静压桩施工7-2-6 先张预应力管桩施工 7-2-6-1 桩规格与适用条件7-2-6-2 打（沉）桩工艺方法要点 7-2-7 混凝土灌筑桩 7-2-7-1 冲击钻成孔灌筑桩7-2-7-2 回转钻成孔灌筑桩 7-2-7-3 潜水电钻成孔灌筑桩 7-2-7-4 钻孔压浆灌筑桩7-2-7-5 挤扩多分支承力盘与多支盘灌筑桩 7-2-7-6 振动沉管灌筑桩 7-2-7-7 锤击沉管灌筑桩 7-2-7-8 套管夯扩灌筑桩 7-2-7-9 人工挖孔和挖孔扩底灌筑桩 7-2-7-10 质量要求及验收 7-2-8 钢桩10271027 1027 1030 1030 1031 1034 1038 1040 1040 1041 1047 1051 1053 1054 1054 1059 1063 1063 1063 1068 1068 1072 1075 1078 1080 1086 1090 1090 1093 1099 11017-2-8-1 钢管桩 7-2-8-2H 型钢桩 7-2-9 桩的检测 7-2-9-1 静载试验法 7-2-9-2 动测法 7-2-10 桩基承载力评定1101 1110 1113 1113 1117 11267-2-10-1 按土的物理指标与承载力参数之间的经验关系确定单桩的承载力 1126 7-2-10-2 按单桩的静载试验确定承载力 7-2-10-3 按桩的抗拔试验确定抗拔承载力7-2-10-4 按桩的水平荷载试验确定水平承载力 7-2-11 打（沉）桩施工的安全技术措施主要参考文献 1129 1130 1131 1132 1134第二册88-1 组合式模板8-1-1 55 型组合钢模板 8-1-1-1 部件组成 8-1-1-2 施工设计 8-1-1-3 模板工程的施工及验收 8-1-1-4 模板的运输、维修和保管 8-1-2 中型组合钢模板 8-1-2-1 组成8-1-2-2 特点 8-1-2-3 施工工艺 8-1-3 钢框木（竹）胶合板模板 8-1-3-1 75 系列钢框胶合板模板 8-1-3-2 55 型和 78 型钢框胶合板模板 8-1-3-3 早拆体系钢框胶合板模板模板工程11 1 12 14 22 22 23 27 27 27 27 31 368-2 工具式模板8-2-1 大模板 8-2-1-1 大模板构造 8-2-1-2 大模板设计和配制 8-2-1-3 施工要点及注意事项 8-2-2 滑动模板 8-2-3 爬升模板 8-2-3-1 模板与爬架互爬 8-2-3-2 新型导轨式液压爬升模板 8-2-3-3 模板与模板互爬 8-2-3-4 爬架与爬架互爬 8-2-3-5 国内 320m 以上超高层建筑爬模施工实例 8-2-4 飞模 8-2-4-1 常用的几种飞模 8-2-4-2 升降、行走和吊运工具 8-2-4-3 飞模的选用和设计布置原则 8-2-4-4 施工工艺 8-2-4-5 施工质量与安全要求 8-2-5 模壳 8-2-5-1 模壳的种类、特点及质量要求 8-2-5-2 支撑系统 8-2-5-3 施工工艺 8-2-6 柱模 8-2-6-1 玻璃钢圆柱模板 8-2-6-2 圆柱钢模 8-2-6-3 无柱箍可变截面钢柱模5151 52 61 63 66 66 67 74 78 81 82 87 88 97 100 101 108 109 110 113 114 115 115 118 1198-3 永久性模板8-3-1 压型钢板模板 8-3-1-1 种类、规格和使用原则 8-3-1-2 压型钢板模板的安装8-3-2 混凝土薄板模板120120 120 122 1258-3-2-1 品种、抗剪构造和规格 8-3-2-2 薄板制作、运输和堆放 8-3-2-3 安装工艺 125 128 1318-4 胶合板模板8-4-1 散支散拆胶合板模板 8-4-1-1 木胶合板模板 8-4-1-2 竹胶合板模板 8-4-1-3 施工工艺 8-4-2 胶合板模板参考资料135135 136 139 140 1468-5 脱模剂8-5-1 脱模剂的种类和配制 8-5-2 使用注意事项146146 1478-6 现浇混凝土结构模板的设计8-6-1 模板设计的内容和原则 8-6-1-1 设计的内容 8-6-1-2 设计的主要原则 8-6-2 模板结构设计的基本内容 8-6-2-1 荷载及荷载组合 8-6-2-2 模板结构的挠度要求8-6-2-3 材料及性能 8-6-2-4 设计计算公式 8-6-3 模板结构设计示例 8-6-3-1 采用组合式钢模板组拼模板结构 8-6-3-2 钢大模板的设计 8-6-3-3 爬升模板148148 148 148 148 148 151 151 152 156 156 168 1828-7 模板工程施工质量及验收要求8-7-1 基本规定 8-7-2 模板安装 8-7-2-1 主控项目 8-7-2-2 一般项目192192 192 192 1938-7-3 模板拆除 8-7-3-1 主控项目 8-7-3-2 一般项目主要参考文献195 195 195 19699-1 材料9-1-1 钢筋品种与规格 9-1-1-1 热轧钢筋 9-1-1-2 余热处理钢筋 9-1-1-3 冷轧带肋钢筋 9-1-1-4 冷轧扭钢筋 9-1-1-5 冷拔螺旋钢筋 9-1-2 钢筋性能 9-1-2-1 钢筋力学性能 9-1-2-2 钢筋锚固性能 9-1-2-3 钢筋冷弯性能 9-1-2-4 钢筋焊接性能 9-1-3 钢筋锈蚀与防护 9-1-4 钢筋质量检验 9-1-4-1 检查项目和方法 9-1-4-2 热轧钢筋检验 9-1-4-3 冷轧带肋钢筋检验 9-1-4-4 冷轧扭钢筋检验钢筋工程钢筋工程197197 197 199 199 200 201 202 202 203 203 203 204 204 204 205 205 2069-2 配筋构造9-2-1 一般规定 9-2-1-1 混凝土保护层 9-2-1-2 钢筋锚固 9-2-1-3 钢筋连接 9-2-2 板206206 206 207 208 2109-2-2-1 受力钢筋 9-2-2-2 分布钢筋 9-2-2-3 构造钢筋 9-2-2-4 板上开洞 9-2-2-5 板柱节点 9-2-3 梁 9-2-3-1 受力钢筋 9-2-3-2 弯起钢筋 9-2-3-3 箍筋 9-2-3-4 纵向构造钢筋 9-2-3-5 附加横向钢筋 9-2-4 柱 9-2-4-1 纵向受力钢筋 9-2-4-2 箍筋 9-2-5 剪力墙 9-2-6 基础 9-2-6-1 条形基础 9-2-6-2 单独基础 9-2-6-3 筏板基础 9-2-6-4 箱形基础 9-2-7 抗震配筋要求 9-2-7-1 一般规定 9-2-7-2 框架梁 9-2-7-3 框架柱与框支柱9-2-7-4 框架梁柱节点 9-2-7-5 剪力墙 9-2-8 钢筋焊接网 9-2-8-1 钢筋焊接网品种与规格 9-2-8-2 钢筋焊接网锚固与搭接 9-2-8-3 楼板中的应用 9-2-8-4 墙板中的应用 9-2-9 预埋件和吊环 9-2-9-1 预埋件210 211 211 212 212 212 212 214 214 215 215 216 216 217 218 219 219 219 219 220 220 220 220 221 221 222 223 224 225 226 226 227 2279-2-9-2 吊环 9-2-10 混凝土结构平法施工图 9-2-10-1 一般规定 9-2-10-2 梁平法施工图 9-2-10-3 柱平法施工图 9-2-10-4 剪力墙平法施工图228 229 229 229 231 2319-3 钢筋配料与代换9-3-1 钢筋配料 9-3-1-1 钢筋下料长度计算 9-3-1-2 钢筋长度计算中的特殊问题9-3-1-3 配料计算的注意事项 9-3-1-4 配料计算实例 9-3-1-5 配料单与料牌 9-3-2 钢筋代换 9-3-2-1 代换原则 9-3-2-2 等强代换方法 9-3-2-3 构件截面的有效高度影响9-3-2-4 代换注意事项 9-3-2-5 钢筋代换实例232232 232 233 235 235 237 237 237 237 238 238 2399-4 钢筋加工9-4-1 钢筋除锈 9-4-2 钢筋调直 9-4-2-1 机具设备 9-4-2-2 调直工艺 9-4-3 钢筋切断 9-4-3-1 机具设备 9-4-3-2 切断工艺 9-4-4 钢筋弯曲成型 9-4-4-1 钢筋弯钩和弯折的有关规定 9-4-4-2 机具设备 9-4-4-3 弯曲成型工艺240240 240 240 242 242 242 243 244 244 244 2469-4-5 钢筋加工质量检验2489-5 钢筋焊接9-5-1 一般规定 9-5-2 钢筋闪光对焊 9-5-2-1 对焊设备 9-5-2-2 对焊工艺 9-5-2-3 对焊参数 9-5-2-4 对焊缺陷及消除措施 9-5-2-5 对焊接头质量检验 9-5-3 钢筋电阻点焊9-5-3-1 点焊设备 9-5-3-2 点焊工艺 9-5-3-3 点焊参数 9-5-3-4 点焊缺陷及消除措施9-5-3-5 钢筋焊接网质量检验 9-5-4 钢筋电弧焊 9-5-4-1 电弧焊设备和焊条 9-5-4-2 帮条焊和搭接焊 9-5-4-3 预埋件电弧焊 9-5-4-4 剖口焊 9-5-4-5 熔槽帮条焊 9-5-4-6 电弧焊接头质量检验 9-5-5 钢筋电渣压力焊 9-5-5-1 焊接设备与焊剂 9-5-5-2 焊接工艺与参数 9-5-5-3 焊接缺陷及消除措施 9-5-5-4 电渣压力焊、接头质量检验 9-5-6 钢筋气压焊 9-5-6-1 焊接设备 9-5-6-2 焊接工艺 9-5-6-3 焊接缺陷及消除措施 9-5-6-4 气压焊接头质量检验248248 250 250 251 252 253 254 255 255 256 257 258 258 259 259 260 261 261 262 262 263 263 265 266 266 267 267 268 269 2709-5-7 钢筋埋弧压力焊 9-5-7-1 焊接设备 9-5-7-2 焊接工艺 9-5-7-3 焊接参数9-5-7-4 焊接缺陷及消除措施 9-5-7-5 埋弧压力焊接头质量检验 9-5-8 焊接接头无损检测技术 9-5-8-1 超声波检测法 9-5-8-2 无损张拉检测270 271 271 271 271 272 273 273 2749-6 钢筋机械连接9-6-1 一般规定9-6-2 钢筋套筒挤压连接9-6-2-1 钢套筒9-6-2-2 挤压设备9-6-2-3 挤压工艺 9-6-2-4 工艺参数 9-6-2-5 异常现象及消除措施 9-6-2-6 套筒挤压接头质量检验 9-6-3 钢筋锥螺纹套筒连接 9-6-3-1 锥螺纹套筒接头尺寸 9-6-3-2 机具设备9-6-3-3 锥螺纹套筒的加工与检验 9-6-3-4 钢筋锥螺纹的加工与检验 9-6-3-5 钢筋锥螺纹连接施工 9-6-3-6 钢筋锥螺纹接头质量检验 9-6-4 钢筋徽粗直螺纹套筒连接 9-6-4-1 机具设备 9-6-4-2 徽粗直螺纹套筒 9-6-4-3 钢筋加工与检验 9-6-4-4 现场连接施工9-6-4-5 接头质量检验 9-6-5 钢筋滚压直螺纹套筒连接274275 276 276 277 278 278 279 280 281 281 282 282 283 284 284 285 286 286 287 288 288 2889-6-5-1 滚压直螺纹加工与检验 9-6-5-2 滚压直螺纹套筒 9-6-5-3 现场连接施工9-6-5-4 接头质量检验289 290 291 2919-7 钢筋安装9-7-1 钢筋现场绑扎 9-7-1-1 准备工作 9-7-1-2 钢筋绑扎接头 9-7-1-3 基础钢筋绑扎 9-7-1-4 柱钢筋绑扎 9-7-1-5 墙钢筋绑扎 9-7-1-6 梁板钢筋绑扎 9-7-2 钢筋网与钢筋骨架安装 9-7-2-1 绑扎钢筋网与钢筋骨架安装 9-7-2-2 钢筋焊接网安装 9-7-3 植筋施工 9-7-3-1 钢筋胶粘剂 9-7-3-2 植筋用孔径与孔深 9-7-3-3 植筋施工方法 9-7-4 钢筋安装质量检验主要参考文献293293 293 294 294 295 295 296 296 296 297 298 298 298 298 300 3011010-1 混凝土的组成材料10-1-1 水泥 10-1-1-1 常用水泥的种类混凝土工程302302 302 303 306 306 30610-1-1-2 常用水泥的选用及各种水泥的适量范围 10-1-1-3 水泥的验收与保管10-1-2 砂 10-1-2-1 砂的技术要求10-1-2-2 砂的验收、运输和堆放 10-1-3 石子 10-1-3-1 石子的技术要求 10-1-3-2 石子的验收、运输和堆放 10-1-4 水 10-1-5 矿物接合料 10-1-5-1 粉煤灰 10-1-5-2 磨细矿渣 10-1-5-3 沸石粉 10-1-5-4 硅灰 10-1-5-5 复合及其他矿物接合料 10-1-6 混凝土外加剂 10-1-6-1 基本规定 10-1-6-2 普通减水剂及高效减水剂 10-1-6-3 引气剂及引气减水剂 10-1-6-4 级凝剂和级凝减水剂 10-1-6-5 早强剂及早强减水剂 10-1-6-6 防冻剂10-1-6-7 泵送剂 10-1-6-8 膨胀剂 10-1-6-9 速凝剂 10-1-6-10 阻锈剂、着色剂、养护剂、脱模剂 10-1-6-11 掺各种外加剂的混凝土性能指标307 308 308 309 310 310 311 312 313 313 313 314 314 315 317 317 319 320 322 323 325 325 32810-2 普通混凝土配合比设计和应用10-2-1 普通混凝土配合比设计 10-2-1-1 普通混凝土配合比设计步骤 10-2-1-2 普通混凝土拌合物的试配和调整 10-2-1-3 掺矿物掺合料混凝土配合比设计 10-2-2 有特殊要求的混凝土配合比设计 10-2-2-1 抗渗混凝土 10-2-2-2 抗冻混凝土 10-2-2-3 高强混凝土331332 332 335 336 338 338 339 33910-2-2-4 泵送混凝土 10-2-3 控制碱骨料反应配合比设计要点 10-2-3-1 混凝土最大碱含量 10-2-3-2 配合比设计控制要点340 343 343 34410-3 混凝土的拌制10-3-1 常用混凝土搅拌机 10-3-1-1 搅拌机分类 10-3-1-2 搅拌机主要技术性能10-3-1-3 搅拌机使用注意事项 10-3-2 现场混凝土搅拌站 10-3-2-1 生产工艺流程10-3-2-2 主要设备组成 10-3-2-3 搅拌站实例 10-3-3 混凝土搅拌施工要点 10-3-3-1 搅拌要求 10-3-3-2 材料配合比 10-3-3-3 搅拌 10-3-3-4 泵送混凝土的拌制 10-3-3-5 质量要求345。
施工手册(第四版)第七章地基处理与桩基工程7-1-5 高压喷射注浆地基
7-1-5 高压喷射注浆地基7-1-5-1 旋喷注浆桩地基旋喷注浆桩地基，简称旋喷桩地基是利用钻机把带有特殊喷嘴的注浆管钻进至土层的预定位置后，用高压脉冲泵，将水泥浆液通过钻杆下端的喷射装置，向四周以高速水平喷入土体，借助流体的冲击力切削土层，使喷流射程内土体遭受破坏，与此同时钻杆一面以一定的速度（20r/min）旋转，一面低速（15~30cm/min）徐徐提升，使土体与水泥浆充分搅拌混合，胶结硬化后即在地基中形成直径比较均匀，具有一定强度（0.5~8.0MPa）的圆柱体（称为旋喷桩），从而使地基得到加固。
1．分类及形式旋喷法根据使用机具设备的不同又分为：（1）单管法用一根单管喷射高压水泥浆液作为喷射流，由于高压浆液射流在土中衰减大，破碎土的射程较短，成桩直径较小，一般为0.3~0.8m。
（2）二重管法用同轴双通道二重注浆管复合喷射高压水泥浆和压缩空气二种介质，以浆液作为喷射流，但在其外围裹着一圈空气流成为复合喷射流，成桩直径1.0m左右。
（3）三重管法同轴三重注浆管复合喷射高压水流和压缩空气，并注入水泥浆液。
由于高压水射流的作用，使地基中一部分土粒随着水、气排出地面，高压浆流随之填充空隙。
成桩直径较大，一般有1.0~2.0m，但成桩强度较低（0.9~1.2MPa）。
成桩形式分旋喷注浆、定喷注浆和摆喷注浆等三种类别。
加固形状可分为柱状、壁状和块状等。
2．特点及适用范围旋喷法具有以下特点：提高地基的抗剪强度，改善土的变形性质，使在上部结构荷载作用下，不产生破坏和较大沉降；能利用小直径钻孔旋喷成比孔大8~10倍的大直径固结体；可通过调节喷嘴的旋喷速度、提升速度、喷射压力和喷浆量，旋喷成各种形状桩体；可制成垂直桩、斜桩或连续墙，并获得需要的强度；可用于已有建筑物地基加固而不扰动附近土体，施工噪声低，振动小；可用于任何软弱土层，可控制加固范围；设备较简单、轻便，机械化程度高，材料来源广；施工简便，操作容易，速度快，效率高，用途广泛，成本低。
施工手册(第四版)第七章地基处理与桩基工程7-2-3 桩基施工机械设备的选用
7-2-3 桩基施工机械设备的选用7-2-3-1 桩锤的选用桩锤有落锤、汽锤、柴油锤、振动锤等，其使用条件和适用范围可参考表7-45。
桩锤目前多采用柴油锤，锤重可根据工程地质条件、桩的类型、结构、密集程度及现场施工条件参照表7-46选用。
桩锤适用范围参考表表7-45锤重选择表表7-46注：1．本表仅供选锤用；2．本表适用于20~60m长预制钢筋混凝土桩及40~60m长钢管桩，且桩尖进入硬土层有一定深度。
7-2-3-2 常用桩锤的技术性能1．柴油锤柴油锤又分导杆式和筒式两类，其中以筒式柴油锤使用较多，它是一种气缸固定活塞上下往复运动冲击的柴油锤，其特点是柴油在喷射时不雾化，只有被活塞冲击才雾化，其结构合理，有较大的锤击能力，工作效率高，还能打斜桩。
国产常用导杆式和筒式柴油锤的技术性能见表7-47和表7-48。
此外我国还从国外引进一批筒式柴油锤，以日本和德国生产的为主，如表7-49和表7-50所示。
导杆式柴油锤的技术性能表7-47筒式柴油锤的技术性能表7-48国外筒式柴油锤的技术性能表7-49注：1．表中，日本神户制钢所型号系列中带A者，石川岛建机型号系列中带C者均为减烟型柴油锤。
2．神户制钢所型号系列中的KB型表示斜打型桩锤。
3．德尔马克公司生产的如D25-32/33型，在打45°斜桩时，桩锤长度要加长1m，其总重量也相应增加。
4．表中带C字母的表示减烟型柴油锤，带B字母的表示斜打型柴油锤；带*的表示水上型，其余均为陆上型。
日本三菱重工业株式会社筒式柴油锤的技术性能表7-50注：1．表中，日本神户制钢所型号系列中带A者，石川岛建机型号系列中带C者均为减烟型柴油锤。
2．神户制钢所型号系列中的KB型表示斜打型桩锤。
3．德尔马克公司生产的如D25-32/33型，在打45°斜桩时，桩锤长度要加长1m，其总重量也相应增加。
4．表中带C字母的表示减烟型柴油锤，带B字母的表示斜打型柴油锤；带*的表示水上型，其余均为陆上型。
《建筑施工手册(缩印本)》(建筑施工手册(第四版)组)
建筑施工手册缩印本精装可供建筑施工工程媒体评论目录1施工常用数据2常用结构计算3材料试验与结构检验4施工测量5脚手架工程和垂直运输设施6土方与基坑工程7地基处理与桩基工程8模板工程9钢筋工程10混凝土工程11预应力工程12钢结构工程13砌体工程14起重设备与混凝土结构吊装工程15滑动模板施工16屋面工程17地下防水工程18建筑地面工程19建筑装饰装修工程20建筑防腐蚀工程
作者简介
前言
插图
精彩书摘
点击此处获得更多内容
编辑推荐 《建筑施工，书中囊括了许多最新的科研成果、内容系 统、丰富、实用性强。是建筑工程技术人员的得力助手。 《建筑施工手册》(缩印本)(精装)可供建筑施工工程 技术人员、管理人员使用，也可供大专院校相关专业师生参考。
媒体评论
目录 1 施工常用数据2 常用结构计算3 材料试验与结构检验4 施工测量5 脚手架工程和垂直运输设施6 土方与基坑工程 7 地基处理与桩基工程8 模板工程9 钢筋工程10 混凝土工程11 预应力工程12 钢结构工程13 砌体工程14 起重设 备与混凝土结构吊装工程15 滑动模板施工16 屋面工程17 地下防水工程18 建筑地面工程19 建筑装饰装修工程20 建筑防腐蚀工程……主要参考文献
桩基础的定义与分类
桩基础的定义与分类
桩基础是建筑工程中的一种基础类型，主要作用是承载建筑物的重量，保证建筑物的稳定。
桩基础按照一定的结构和特点进行分类，主要分为以下几种类型：
1.按桩的类型分类
桩按照功能不同可以分为承重桩和支撑桩。
承重桩主要用于承担建筑物和构筑物的重量，承载力一般较高。
支撑桩则主要用于支撑建筑物的重量，承受的压力较小。
2.按桩的尺寸分类
桩按照尺寸不同可以分为大型桩和小型桩。
大型桩一般用于大型建筑物的基础，例如高速公路桥梁等。
小型桩则一般用于中小型建筑物的基础。
3.按桩的承载力分类
桩按照承载力不同可以分为普通桩和加强桩。
普通桩一般适用于一些较为简单的建筑物和构筑物的基础，其承载力相对较低。
加强桩则主要用于一些重要建筑物的地基，其承载力相对较高。
4.按桩的施工方式分类
桩按照施工方式不同可以分为预制桩和现浇桩。
预制桩是指在地面上进行预制，然后用大型机械进行吊装，再进行钻孔、灌浆等工序，最后进行固定。
现浇桩则是指在地面上进行现浇，即在桩孔中进行混凝土的浇筑，形成桩基础。
5.按桩的地层情况分类
桩按照地层情况不同可以分为岩石桩、软土桩和淤泥质桩。
岩石桩是指在地层中为岩石，其物理力学性能相对较好，承载力也较高。
软土桩则是指在地层中为软土，其物理力学性能相对较差，承载力也较低。
淤泥质桩则是指在地层中为淤泥质，其物理力学性能相对较差，承载力也较低。
桩基础按照一定的结构和特点分类，主要分为以上几种类型。
这些类型的桩基础在承载建筑物和构筑物的重量方面起着重要的作用，是建筑工程中不可或缺的一部分。
施工手册(第四版)第七章地基处理与桩基工程7-1-6 注浆地基
7-1-6注浆地基7-1-6-1 水泥注浆地基水泥注浆地基是浆水泥浆，通过压浆泵、灌浆管均匀地注入土体中，以填充、渗透和挤密等方式，驱走岩石裂隙中或土颗粒间的水分和气体，并填充其位置，硬化后将岩土胶结成一个整体，形成一个强度大、压缩性低、抗渗性高和稳定性良好的新的岩土体，从而使地基得到加固，可防止或减少渗透和不均匀的沉降，在建筑工程中应用较为广泛。
1．特点及适用范围水泥注浆法的特点是：能与岩土体结合形成强度高、渗透性小的结石体；取材容易，配方简单，操作易于掌握；无环境污染，价格便宜等。
水泥注浆适用于软粘土、粉土、新近沉积粘性土、砂土提高强度的加固和渗透系数大于10-2cm/s 的土层的止水加固以及已建工程局部松软地基的加固。
2．机具设备灌浆设备主要是压浆泵，其选用原则是：能满足灌浆压力的要求，一般为灌浆实际压力的1.2~1.5倍；应能满足岩土吸浆量的要求；压力稳定，能保证安全可靠地运转；机身轻便，结构简单，易于组装、拆卸、搬运。
水泥压浆泵多用泥浆泵或砂浆泵代替。
国产泥浆泵、砂浆泵类型较多，常用于灌浆的有BW-250/50型、TBW-200/40型、TBW-250/40型、NSB-100/30型泥浆泵以及100/15（C-232）型砂浆泵等。
配套机具有搅拌机、灌浆管、阀门、压力表等，此外还有钻孔机等机具设备。
3．材料要求及配合比（1）水泥用强度等级32.5或42.5普通硅酸盐水泥；在特殊条件下亦可使用矿渣水泥、火山灰质水泥或抗硫酸盐水泥，要求新鲜无结块。
（2）水用一般饮用淡水，但不应采用含硫酸盐大于0.1%、氯化钠大于0.5%以及含过量糖、悬浮物质、碱类的水。
灌浆一般用净水泥浆，水灰比变化范围为0.6~2.0，常用水灰比从8:1到1：1；要求快凝时，可采用快硬水泥或在水中掺入水泥用量1%~2%的氯化钙；如要求缓凝时，可掺加水泥用量0.1%~0.5%的木质素磺酸钙；亦可掺加其他外加剂以调节水泥浆性能。
(建筑工程管理)建筑施工手册系列之地基处理与桩基工程深层密实地基
（建筑工程管理）建筑施工手册系列之地基处理与桩基工程深层密实地基7-1-4深层密实地基7-1-4-1振冲地基振冲法，又称振动水冲法，是以起重机吊起振冲器，启动潜水电机带动偏心块，使振动器产生高频振动，同时启动水泵，通过喷嘴喷射高压水流，在边振边冲的共同作用下，将振动器沉到土中的预定深度，经清孔后，从地面向孔内逐段填入碎石，或不加填料，使在振动作用下被挤密实，达到要求的密实度后即可提升振动器，如此重复填料和振密，直至地面，在地基中形成壹个大直径的密实桩体和原地基构成复合地基，从而提高地基的承载力，减少沉降和不均匀沉降，是壹种快速、经济有效的加固方法。
振冲法按加固机理和效果的不同，又分为振冲置换法和振冲密实法俩类。
前者是在地基土中借振冲器成孔，振密填料置换，制造壹群以碎石、砂砾等散粒材料组成的桩体，和原地基土壹起构成复合地基，使地基承载力提高，沉降减少，它又名振冲置换碎石桩法；后者主要是利用振动和压力水使砂层液化，砂颗粒相互挤密，重新排列，孔隙减少，从而提高砂层的承载力和抗液化能力，它又名振冲挤密砂桩法，这种桩根据砂土质的不同，又有加填料和不加填料俩种。
1．特点及适用范围振冲法加固地基特点是：技术可靠，机具设备简单，操作技术易于掌握，施工简便，可节省三材，因地制宜，就地取材，采用碎石、卵石、砂或矿渣等作填料；加固速度快，节约投资；而且，碎石桩具有良好的透水性，可加速地基固结，使地基承载力可提高1.2~1.35倍；此外，振冲过程中的预震效应，可使砂土地基增加抗液化能力。
振冲置换法适于处理不排水、抗剪强度小于20kPa的粘性土、粉土、饱和黄土和人工填土等地基，如果桩周土的强度过低，则难以形成桩体。
振冲密实法适用于处理砂土和粉土等地基，不加填料的振冲密实法仅适用于处理粘土粒含量小于10%的粗砂、中砂地基。
振冲法不适于地下水位较高、土质松散易塌方和含有大块石等障碍物的土层中使用。
国内应用振冲法加固地基的深度壹般为14m，最大达18m，置换率壹般在10%~30%，每米桩的填料量为0.3~0.7m3，直径为0.7~1.2m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7-2 桩基工程
7-2-1 桩的分类
1．按承载性状分类
（1）摩擦型桩：
摩擦桩，指桩顶荷载全部或主要由桩侧阻力承担的桩；根据桩侧阻力承担荷载的份额，摩擦桩又分为纯摩擦桩和端承摩擦桩。
（2）端承型桩：
端承桩，指桩顶荷载全部或主要由桩端阻力承担的桩；根据桩端阻力承担荷载的份额，端承桩又分为纯端承桩和摩擦端承桩。
（3）复合受荷载桩，承受竖向、水平荷载均较大的桩。
2．按成桩方法与工艺分类
（1）非挤土桩，如干作业法桩、泥浆护壁法桩、套管护壁法桩、人工挖孔桩；
（2）部分挤土桩，如部分挤土灌筑桩，预钻孔打入式预制桩、打入式开口钢管桩，H型钢桩，螺旋成孔桩等；
（3）挤土桩，如挤土灌筑桩、挤土预制混凝土桩（打入式桩、振入式桩、压入式桩）。
