低压配电系统工程施工组织设计
10kv高低压配电施工组织方案设计
高低压配电工程施工组织方案目录第一章工程概况 (1)第二章项目经理部组成人员 (3)第三章施工总平面布置图 (8)第四章确保工程质量的技术组织措施技术组织措施 (8)第五章确保安全生产和文明施工的技术组织措施及环境保护措施 (12)第六章确保本项目工期的 (16)第七章施工方案 (20)第八章施工机械配备和材料投入计划 (27)第九章施工进度表或施工网络图 (28)第十章劳动力安排计划及劳务分包计划 (29)第十一章新技术、新产品、新工艺、新材料应用30第一章工程概况一、工程地点：平煤总医院院内二、工程名称：平煤股份矿山医疗救护中心综合楼三、四、工程范围：高低压配电柜、直流屏、变压器等配电工程施工安装和调试、外线高压进线工程五、工程性质：本工程为位于总建筑面积为7.5万平方米。
主楼24层。
地下2层六、工程特点1、综合性强安装部分包括变压器、直流屏、高低压配电柜等系统，功能齐备，设备先进。
2、施工配合、协调要求高3、质量要求严格本工程质量标准必须严格按照国家现行施工及验收规范，精心施工，保证质量。
在确保各系统达到设计功能的同时，保证各项设施使用的可靠性、稳定性及安全性。
七、工程重点1、认真做好施工组织的管理协调工作，尽可能把各专业、各系统相互之间的干扰降至最小。
2、强化施工质量意识，消除常见的工程质量通病，严格把好每一施工工序关，实事求是地对工程质量负责。
3、各系统的联动调试复杂，技术要求高，项目经理部应编制详尽的调试方案，经总工程师审批后，交专人负责施工。
4、注意对特殊工序及关键部位施工工艺的控制（如接地极焊接，设备吊装、电缆头制作等）。
5、竣工文件、资料的收集、整理工作必须与工程施工同步进行，确保竣工资料的真实与完整。
6、充分掌握和理解设计图纸、技术文件、工艺要求，根据工作量及工期要求，科学、合理地安排进度计划，制订有针对性的技术措施、施工工艺及施工方案。
7、运用现代化管理手段，对现场工程进度计划、劳动力、材料、成本等实行有效的控制，加强宏观调控力度，实行动态管理。
低压配电施工组织方案
低压配电施工组织方案施工难度大本工程涉及到多个建筑物的低压配电施工，涉及到的工序繁多，施工难度大，需要高水平的接口协调管理能力。
同时，施工过程中需要与其他专业进行协调，确保施工进度和质量。
为了应对这些挑战，我们将在施工前充分进行协调和沟通，制定详细的施工方案，并严格按照计划执行。
3）安全风险高，需注意安全防范低压配电工程涉及到电线电缆的安装和接地，存在一定的安全风险。
为了确保施工过程中的安全，我们将严格遵守相关安全规定，加强安全防范措施，确保施工人员的安全。
四、施工质量控制本工程施工质量控制主要包括以下几个方面：1）材料质量控制：严格按照施工方案要求选用符合国家标准的材料，并进行验收。
2）施工工艺控制：严格按照施工方案要求进行施工，确保施工质量。
3）质量检验控制：对施工过程中的关键节点进行检验，确保施工质量符合要求。
4）质量记录控制：对施工过程中的各项工作进行记录，确保施工质量可追溯。
五、施工安全措施本工程施工安全措施主要包括以下几个方面：1）安全教育：对施工人员进行安全教育，提高安全意识。
2）安全防护：对施工现场进行安全防护，确保施工人员的安全。
3）安全检查：定期进行安全检查，及时发现和解决安全隐患。
4）应急预案：制定应急预案，确保在紧急情况下能够迅速应对。
六、施工进度控制本工程施工进度控制主要包括以下几个方面：1）制定详细的施工进度计划，确保施工进度可控。
2）加强施工组织和协调，确保各专业施工进度协调一致。
3）加强现场管理，确保施工现场秩序井然。
4）及时发现和解决施工中的问题，确保施工进度不受影响。
七、施工质量验收本工程施工质量验收主要包括以下几个方面：1）按照施工方案要求进行验收，确保施工质量符合要求。
2）对施工过程中的各项工作进行记录，确保施工质量可追溯。
3）对施工完成后的设备进行调试和试运行，确保设备正常运行。
4）对整个工程进行综合验收，确保整体质量符合要求。
业主要求，制定实施性施工组织设计方案。

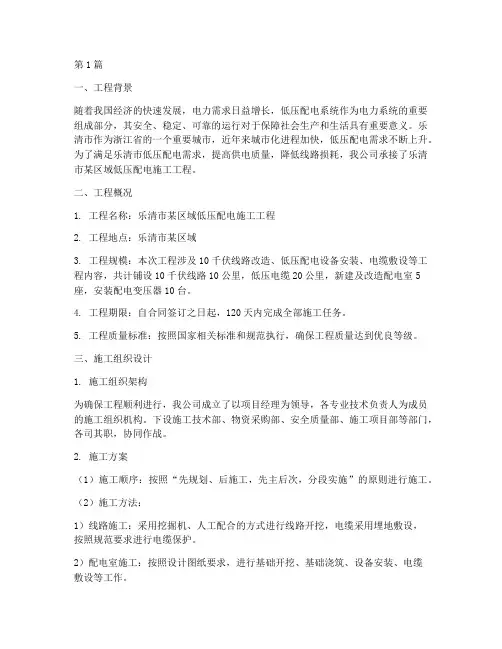

乐清低压配电施工工程(3篇)
第1篇一、工程背景随着我国经济的快速发展，电力需求日益增长，低压配电系统作为电力系统的重要组成部分，其安全、稳定、可靠的运行对于保障社会生产和生活具有重要意义。
乐清市作为浙江省的一个重要城市，近年来城市化进程加快，低压配电需求不断上升。
为了满足乐清市低压配电需求，提高供电质量，降低线路损耗，我公司承接了乐清市某区域低压配电施工工程。
二、工程概况1. 工程名称：乐清市某区域低压配电施工工程2. 工程地点：乐清市某区域3. 工程规模：本次工程涉及10千伏线路改造、低压配电设备安装、电缆敷设等工程内容，共计铺设10千伏线路10公里，低压电缆20公里，新建及改造配电室5座，安装配电变压器10台。
4. 工程期限：自合同签订之日起，120天内完成全部施工任务。
5. 工程质量标准：按照国家相关标准和规范执行，确保工程质量达到优良等级。
三、施工组织设计1. 施工组织架构为确保工程顺利进行，我公司成立了以项目经理为领导，各专业技术负责人为成员的施工组织机构。
下设施工技术部、物资采购部、安全质量部、施工项目部等部门，各司其职，协同作战。
2. 施工方案（1）施工顺序：按照“先规划、后施工，先主后次，分段实施”的原则进行施工。
（2）施工方法：1）线路施工：采用挖掘机、人工配合的方式进行线路开挖，电缆采用埋地敷设，按照规范要求进行电缆保护。
2）配电室施工：按照设计图纸要求，进行基础开挖、基础浇筑、设备安装、电缆敷设等工作。
3）变压器安装：按照规范要求，进行变压器基础浇筑、变压器安装、设备调试等工作。
4）电缆敷设：采用电缆牵引机、电缆敷设车进行电缆敷设，确保电缆敷设质量。
3. 施工进度安排根据工程实际情况，制定详细的施工进度计划，明确各阶段施工任务和时间节点，确保工程按期完成。
四、施工质量控制1. 施工材料质量控制：严格按照国家相关标准和规范，选用合格的材料，确保材料质量。
2. 施工过程质量控制：加强施工过程中的监督检查，确保施工质量符合要求。
高低压供配电施工组织设计
高低压供配电施工组织设计1.工程概况1.1工程名称、地点、规模等基本信息；1.2工程可行性研究报告和设计文件；1.3工程施工图纸和技术规范。
2.施工准备2.1确定施工组织机构，包括施工部门和负责人员；2.2制定施工计划和进度表；2.3确定施工人员和设备的配备情况；2.4建立施工现场的安全生产管理制度。
3.施工工序和内容3.1电缆敷设工序：确定敷设线路的走向和模式，选择合适的敷设工具和设备；3.2开关柜和配电箱安装工序：确定安装位置和方法，进行电气连接和调试；3.3电缆接头和终端头制作工序：确定接头和终端头的类型和规格，进行电气连接；3.4电力仪表安装工序：确定仪表的位置和安装方式，进行电气连接和调试；3.5系统调试和运行试验工序：对整个供配电系统进行调试和试运行；3.6安全监测和防护措施工序：建立安全监测系统，采取相应的防护措施；3.7施工记录和报告工序：进行施工记录和工作报告，确保施工流程的记录和沟通。
4.施工组织方案4.1安全施工方案：制定施工现场的安全生产管理方案，包括安全防护、应急预案等；4.2质量控制方案：制定质量管理措施和检查方法，确保施工质量符合规范和要求；4.3进度控制方案：制定施工计划和进度安排，确保施工进度和质量；4.4施工组织协调方案：制定施工工序和内容的衔接和协调方案，解决施工过程中的问题和冲突；4.5施工人员和设备配备方案：确定施工人员和设备的配备情况，确保施工进度和质量。
5.施工安全措施5.1施工现场的安全管理：设立安全警示标识，明确施工现场的安全责任人和安全管理制度；5.2施工作业人员的安全培训：对施工作业人员进行安全培训，提高其安全意识和技能；5.3安全防护设施的设置：对施工现场进行安全防护设施的设置，如围栏、警示标志等；5.4危险源的识别与控制：对施工现场可能存在的危险源进行识别，采取控制措施防止事故发生；5.5安全事故的应急处置：建立健全的安全事故应急处置措施，确保突发情况的及时处理和控制。
低压配电施工方案
低压配电施工方案低压配电施工方案一、项目背景低压配电施工是工业和民用电力工程中重要的一环，其质量直接影响着电力系统的安全可靠运行。
本方案旨在保证低压配电系统的施工质量，提高施工效率，确保工程按时完成。
二、施工方案1. 前期准备：确定低压配电设备类型和数量，编制低压配电系统的施工图纸和工艺流程图。
准备好施工所需的工具、设备和材料等。
2. 施工现场准备：清理施工现场，保持整洁。
布置好施工材料和设备，确保施工过程中不会受到其他工程的干扰。
3. 设备安装：根据施工图纸和工艺流程图，按照相应的顺序安装低压配电设备，包括断路器、开关、保护器等。
安装前需要确认设备的规格、型号和数量是否与图纸一致，并进行设备的检查和调试。
4. 线路布置：根据施工图纸和工艺流程图，布置低压配电线路，确定线路的走向和连接方式，进行线缆敷设。
注意线缆的规格和材质是否符合设计要求，并进行线缆的试验和验收。
5. 接地系统建设：对低压配电系统进行接地处理，包括接地电阻的测量和接地装置的安装。
接地电阻的测量要求符合相关的标准和规范，并进行接地系统的试验和验收。
6. 联调测试：安装完毕后，对低压配电系统进行联调测试，包括电气功能测试、设备保护测试、线路连接测试等。
测试结果要与设计要求进行对比，并进行相关记录和报告的编制。
7. 系统调试：对低压配电系统进行调试，保证系统运行正常。
调试过程中要注意安全和稳定，确保不会对其他设备和人员造成危险。
8. 施工总结和验收：施工完成后，对整个低压配电系统进行总结和验收。
对施工过程中的问题进行分析和总结，进行相关文件的整理和存档。
三、安全措施1. 在施工现场设置明显的安全警示标语，并提供必要的安全设施和防护装备。
2. 施工过程中，严格执行相关的安全操作规程，保证施工人员的人身安全。
3. 定期进行施工现场的安全检查和安全培训，提高施工人员的安全意识和应急处理能力。
4. 保证施工期间的电力供应稳定可靠，避免供电中断或其他电力故障。
低压配电系统施工组织方案
有轨电车低压配电建设方案目录二、施工组织 (2)三、施工流程图 (2)四、施工方法和技术措施 (3)1．电缆桥架安装 (3)2．电缆导管、电线导管安装 (5)3．配电箱安装 (5)4．电缆、电线敷设 (6)5．灯具、插座、开关安装 (12)五、施工重点、难点及解决方案 (17)六、安全教育培训 (17)一、项目概况T1线起于光谷创业街站，止于光谷核心中心站，全长约15.824km，其中单环线长度约2.414km，双线长度为13.410公里。
此外，与T2线形成三通支线。
共有车站23座，其中地面站20座，高架站3座。
光谷一路与高新六路之间有流芳车厂，占地约15公顷。
制定本方案主要是为了规范低压配电的施工、安装、检验和试验方法，做到经济合理，便于施工，保证工程质量。
2、施工组织项目开工前，组织专业项目工程师、施工人员、施工队队长、施工队技术人员及相关专业项目监理、施工人员对施工现场进行详细勘察，由总工程师主持项目部和项目主管。
由工程师、专职施工人员、施工组长等组成的施工图联合评审，对联合评审结果进行技术公示，细化材料设备采购及进场方案，组织施工人员和设备进场，完善施工水电布局。
对本系统所有人员，组织熟悉施工现场，集中进行施工技术规程和安全文明公开。
整体施工顺序主要考虑装修工程隔墙砌筑，先进行机房施工，再进行非机房施工。
工程开工时，电源、照明等设备控制柜就位，桥架和控制箱接导管，同时安装配电设备。
然后根据各个电气设备的位置，确定电缆的长度，进行电线电缆的铺设。
最后根据装修进度、灯具的安装接线、检查调试等，以及各种设备的穿线、接线调试、配电孔的防火堵漏、验货发货等情况。
项目进行。
四、施工方法及技术措施1、电缆桥架安装根据合同要求，电缆桥架采用钢制电缆桥架。
桥架用不锈钢膨胀螺栓固定。
其工艺流程及安装方法如下：施工定位与测量电缆桥架安装 配电箱安装 电缆、电线敷设 灯具、插座、开关安装 施工准备与配合电缆、电线导管安装 设备、测试及送电吊(支）架安装 管线、线槽安装 沉降伸缩缝补偿装置安装 安装、调整槽盖1) 测量定位（1）根据图纸、综合管线图和施工规范的要求，配合土建单位确定站台和站厅的地面参考标高和吊顶标高，计算桥架和桥架的安装高度动臂和动臂梁按上述标高。
高低压配电工程施工组织设计
高低压配电工程施工组织设计一、项目概述本文档旨在设计并说明高低压配电工程施工组织，确保施工过程的安全、高效和顺利进行。
配电工程是供电系统的关键环节，其施工组织设计对于项目的成功完成具有重要意义。
二、施工组织设计目标1.安全：确保施工过程中人员安全和设备完好。
2.高效：合理安排施工流程和资源，保证工期的有效控制。
3.顺利进行：合理分配工作任务，协调不同工种之间的工作，确保施工进度的顺利进行。
三、施工组织管理机构设置1.项目经理：负责整体施工组织策划和管理。
2.施工队长：负责现场施工指挥和协调。
3.安全员：负责工地安全管理和事故防控。
4.质量员：负责施工质量管理和验收。
5.物资管理员：负责物资管理和库存控制。
6.技术员：负责施工图纸解读和技术支持。
7.现场施工人员：根据安排完成相应的施工任务。
四、施工组织流程1.施工准备阶段：–确定施工区域并进行规划。
–申请施工许可证和相关手续。
–招募施工人员，分配岗位。
–准备施工所需的材料和设备。
2.施工阶段：–按照施工计划进行施工，并严格按照图纸要求操作。
–加强施工现场安全管理，保证施工人员的安全。
–定期检查施工质量，进行必要的调整和改进。
–及时处理施工中的问题和异常情况，确保施工进度和质量。
3.施工验收阶段：–进行施工质量验收，确保工程达到规定标准。
–整理施工记录和施工图纸，作为以后施工维护的依据。
–完成施工交底和培训，确保施工人员了解工程情况。
五、安全管理措施1.制定安全施工方案，明确各项安全技术措施。
2.建立安全交底制度，确保施工人员了解安全规范和操作流程。
3.加强安全培训，提升施工人员的安全意识和技能。
4.安排专人负责现场安全巡查，及时发现和处理安全隐患。
5.配备必要的安全防护设施，如安全帽、安全绳等。
六、质量控制措施1.严格按照图纸要求进行施工，确保施工质量符合规范。
2.使用合格的材料和设备，并做好验收记录。
3.配备专人进行质量把关，进行必要的质量检测和测试。
高低压配电施工组织设计方案
电气装置安装工程施工组织设计一.编制依据GB50500-2013《建设工程工程量清单计价规范》400V低压开关柜及其相关电器应符合下列各现行标准的要求：GB7251 《低压成套开关设备和控制设备》GB14048 《低压开关设备和控制设备》GB7947 《绝缘导体和裸导体的颜色标志》GB/T 16935.1-2008 《低压系统内设备的绝缘配合第1部分：原理、要求和试验》GB/T 12747.1-2004 《标称电压1 kV 及以下交流电力系统用自愈式并联电容器》GB13539 《低压熔断器》GB1208-2006 《电流互感器》GB/T 15576-2008 《低压成套无功补偿装置》GB 4208-2008 《外壳防护等级（IP代码）》GB/T 14285-2006 《继电保护和安全自动装置技术规程》GB7261-2008 《继电保护和安全自动装置基本试验方法》GB/T5585-2005 《电工用铜、铝及其合金母线》GB50150-2006 《电气装置安装工程电气设备交接试验标准》JBT 8511-2011 《空气绝缘母线干线系统(空气绝缘母线槽)》GB 50147-2010 《电气装置安装工程高压电器施工及验收规范》GB 50254-2014 《电气装置安装工程低压电器施工及验收规范》国家电力公司《电力建设安全健康与环境管理工作规定》《电气装置安装工程电缆线路施工及验收规范》GB50168-92；《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92 《电气装置安装工程接地施工及验收规范》GB50169-92；《施工现场临时用电安全技术规范》JGJ46-88；二.施工方案及技术措施（一）.干式变压器安装1.变压器安装前期工作：（1）.安装现场布置：电力变压器大修及组装工作最好在检修室内进行。
没有检修室，则需要选择临时行安装场所，选择在变压器的基础台附近，使变压器就位，也可以在基础台上就地安装，室外现场应有帐篷。
低压配电工程施工方案
低压配电工程施工方案低压配电工程施工方案一、施工目标：本项目的施工目标是按照设计要求和现场实际条件，合理安全地进行低压配电工程施工，保证工程质量，确保电力设备的正常运行。
二、施工组织安排：1.设立专门的施工组织机构，明确各个施工部门的职责和权限。
2.制定施工计划和进度表，合理安排施工过程，确保施工进度。
3.安排经验丰富的施工人员进行指导和管理，确保施工质量。
三、安全措施：1.施工现场要设置明显的警示标志，避免人员误入施工区域。
2.施工人员要佩戴个人防护用品，确保施工人员的人身安全。
3.安装相关的安全设备，如防火设施、紧急停电按钮等，确保施工安全。
四、施工流程：1.现场勘测：对施工现场进行详细勘测，并制定详细的施工方案。
2.道路开挖：按照设计要求进行道路开挖，并进行相关的土方处理。
3.安装线管：按照设计要求进行线管的铺设和连接，保证线路的畅通。
4.敷设电缆：按照设计要求进行电缆的敷设，确保电缆的牢固和整齐。
5.安装开关柜：按照设计要求进行开关柜的安装，并进行相应的电气连接。
6.接线接地：按照设计要求进行线路的接线和接地，确保电路的正常运行。
7.安装配电盘：按照设计要求进行配电盘的安装和调试，确保配电的准确性和稳定性。
8.调试与试运行：对低压配电系统进行调试和试运行，确保系统的正常运行。
五、质量控制：1.对施工过程进行严格把关，确保施工的质量和准确性。
2.按照相关标准和要求进行验收，确保施工达到预期的效果。
3.完善施工记录和档案，便于后期的维护和管理。
六、环境保护：1.施工过程中注意保护施工现场周围的环境，避免对环境造成污染。
2.合理使用施工材料和设备，减少资源的浪费和消耗。
七、经济效益：1.合理控制施工成本，保证工程的质量和进度的同时，尽量减少经济投入。
2.提高施工效率，确保工程的及时完成，减少施工周期。
八、总结：本低压配电工程施工方案详细规划了整个施工过程中的各个环节和措施，通过科学合理地施工，确保工程的顺利进行，提高工程的质量和效益。
低压配电工程施工组织设计方案
佳木斯站综合改造工程和平街下穿工程施工方案（低压配电工程）批准审核编写哈尔滨铁路工程建设有限公司年月日低压配电施工方案一、工程概况本项目为佳木斯站综合改造工程和平街下穿工程，打通佳木斯站南北通道，道路北起和平街与顺德路交叉口，设计桩号K0+000，终点位于和平街与先锋路交叉口，设计桩号K1+049.455。
低压配电工程，为通道工程通风、照明、监控配电设施，配电室分别位于北地下停车场变电所和附属用房变电所。
三、施工组织低压配电工程根据工程量及工期要求，停车场拟安排一个专业电力施工队上场施工，完成本工程全部电力工程施工。
上场后合理编制施工进度计划，精心施工，确保按总工期完成本工程。
低压配电系统安装工程与土建工程紧密配合，按工程内容和投入的资源，整个工程施工过程可划分为前期施工阶段、全面施工阶段和调试验收阶段。
1、前期施工阶段部分预留、预埋完全服从下穿通道专业进度安排，与下穿通道专业配合紧密，并相互穿插。
主要包括电气工程线管预埋、接地施工。
同时，该阶段还要做好工、料、机准备和技术准备，为进入全面施工做好准备。
该段的后期下穿通道专业能提供部分工作面，能进行局部施工。
线管等部分进入安装阶段。
2、全面施工阶段本专业工作面能陆续交出，主要设备均已进场，进入全面安装阶段。
电柜、电缆等均要安装完成后验收交出，管、线等要全部完成后验收交出。
3、调试验收阶段本专业系统基本安装完毕，具备送电试运行条件，本系统先进行单机试运转，然后配合其它系统进行联合试运转和各系统的联合调试，最后进行本系统的验收和整体竣工验收。
每个阶段的重点和安排根据实际情况进行调整，资源的投入遵守材料、设备进场计划、机具进场计划。
4、工程特点、重难点分析及对策4.1工程特点（1）专业性强，综合施工能力要求高本专业工序衔接紧，与其他专业互相干扰大是其重要特征。
一方面是本专业涉及到的管线与给排水及消防系统、通风空调及采暖系统等交叉作业；另一方面涉及到与段内道路、下穿通道等各专业之间的协调配合，需与业主的配合和与其他单位的协调配合并负责业主与其他单位的协调等工作。
高低压配电工程总施工方案
高低压配电工程总施工方案一、项目概况该工程项目为某个区域的高低压配电系统改造工程，总用电负荷约为7000KW，包括2台1000KW变压器、3台500KW变压器、15台250KW电容器、10台200KW开关柜及5台SVG静止无功补偿装置等。
该工程改造方案主要包括高低压开关柜、电容补偿、静止无功补偿等。
二、具体设计方案1. 高低压开关柜根据用电负荷需要改造的2台1000KW变压器、3台500KW变压器，需要设计变电所高压开关柜和中压开关柜。
变电所高压开关柜模块化生产，高压侧采用柜式GIS开断器，电缆进线采用三芯极间隔全绝缘设计，避免过负荷、短路等电气故障。
中压开关柜使用3芯隔离负荷开关，采用配套的CCD信息传感器，方便数字化管理。
2. 电容补偿该工程配电系统中电容器是一种非常重要的附件装置，能够有效地减少电网系统中的谐波及提高系统功率因数。
在第一次投产时，我们需要按照实际需求进行选择和布局。
设计过程中，应在确定系统电容器型号、容量及个数基础上，对架子、装置部件、接线等进行选定和排列组合，并进行严密的计算和校核。
3. 静止无功补偿静止无功补偿技术是目前电力系统中的一种新型的补偿技术。
它通过静止无功补偿装置对电网进行无功补偿，消除电网中的谐波及确保电网的稳定运行。
设计过程中，静止无功补偿装置的选择和布置应该根据现场实际情况进行考察和论证。
三、施工安排根据以上设计方案，我们拟定如下施工安排：1.开展试点项目，采集数据，制定设计方案。
2.按照施工要求组织施工队伍，加强安全管理。
3.进行设备安装，包括高低压开关柜、电容补偿等。
4.进行线路敷设、接线等，严格控制质量。
5.做好调试及系统接通工作，确保系统的正常运行。
6.保养管理及返修工作，包括设备的定期维护和更换、故障排除等。
四、质量控制为保证整个施工工程的顺利进行，必须进行全程的质量控制。
在施工过程中，需要明确质量控制的具体要求，包括施工标准、检查验收方法、验收标准及要求等。
低压配电系统施工方案
低压配电系统施工方案一、工程概述二、施工步骤1.施工前准备1）制定施工计划和施工方案，明确施工的流程和工艺；2）制定施工安全技术措施，确保施工过程中的安全；3）准备所需的施工工具、设备和材料；4）组织施工人员进行安全教育和培训，确保施工人员具备相关的技能和知识。
2.安装配电柜1）根据设计图纸和施工方案，确定配电柜的安装位置；2）根据现场情况进行配电柜的安装固定；3）将配电柜与主开关进行连接，并进行线路的布置和连接。
3.连接变压器1）根据设计要求，确定变压器的安装位置，并进行固定；2）根据设计图纸进行变压器的接线，确保接线正确无误；3）进行变压器的连接测试，确保变压器正常运行。
4.铺设电缆1）根据设计图纸确定电缆的布线路径；2）根据现场情况进行电缆槽的凿开和电缆桥架的安装；3）根据设计要求进行电缆的剥皮、连接和接地。
5.安装开关、插座等设备1）根据设计要求，确定开关、插座等设备的安装位置；2）进行设备的安装固定，并进行线路的连接和接地。
6.进行线路的测试1）完成配电系统的安装后，进行线路的测试工作；2）测试工作包括电阻测试、绝缘测试、电气参数测试等；3）确保线路正常运行，并符合设计要求。
7.完成验收工作1）进行配电系统的验收工作，包括施工图纸及质量验收；2）整理施工记录和相关资料，并进行归档。
三、施工注意事项1.安全第一，保证施工人员的安全；2.按照设计要求和施工方案进行施工，确保施工质量；3.严格遵守电气安全操作规程，禁止违反操作规程进行施工；4.对施工现场进行整理和清理，确保施工环境的整洁；5.做好施工记录和资料的保存工作，提供可靠的依据；6.在施工过程中，进行必要的沟通和协调，确保施工进度。
四、总结低压配电系统的施工是一项技术繁琐的工作，需要按照施工方案和设计要求进行操作。
本施工方案将施工步骤和注意事项进行了详细介绍，希望能对低压配电系统的施工提供一些帮助。
同时，在施工过程中要重视施工质量和安全，确保施工工作顺利进行。
车间低压配电工程施工方案
一、工程概况本工程为某车间低压配电系统改造项目，旨在提高车间电力供应的稳定性和安全性。
工程内容包括：配电柜的安装、电缆的敷设、配电线路的敷设、保护装置的安装等。
二、施工准备1. 组织准备：成立施工小组，明确各成员职责，制定施工进度计划。
2. 技术准备：熟悉施工图纸，掌握施工工艺，进行技术交底。
3. 材料准备：根据工程需求，准备配电柜、电缆、配电线路、保护装置等材料。
4. 工具准备：准备电钻、扳手、螺丝刀、电缆剪等施工工具。
三、施工步骤1. 配电柜安装（1）检查配电柜外观，确保无损坏。
（2）根据施工图纸，确定配电柜安装位置。
（3）用水平尺调整配电柜，确保水平。
（4）用膨胀螺丝固定配电柜，确保牢固。
2. 电缆敷设（1）根据施工图纸，确定电缆敷设路径。
（2）清理电缆敷设路径，确保无障碍物。
（3）用电缆桥架或电缆槽敷设电缆，确保电缆排列整齐。
（4）连接电缆两端，做好电缆接头。
3. 配电线路敷设（1）根据施工图纸，确定配电线路敷设路径。
（2）清理配电线路敷设路径，确保无障碍物。
（3）用电缆桥架或电缆槽敷设配电线路，确保线路排列整齐。
（4）连接配电线路两端，做好线路接头。
4. 保护装置安装（1）根据施工图纸，确定保护装置安装位置。
（2）安装保护装置，确保固定牢固。
（3）调试保护装置，确保其正常工作。
四、施工质量控制1. 严格按施工图纸进行施工，确保施工质量。
2. 检查材料质量，确保材料符合国家标准。
3. 定期进行施工检查，发现问题及时整改。
4. 施工完成后，进行验收，确保工程质量符合要求。
五、施工安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置安全警示标志，提醒施工人员注意安全。
3. 严格遵守操作规程，确保施工安全。
4. 定期进行安全教育培训，提高施工人员安全意识。
六、施工进度安排1. 施工前期准备：3天2. 配电柜安装：5天3. 电缆敷设：7天4. 配电线路敷设：7天5. 保护装置安装：3天6. 施工验收：2天总计：30天七、工程总结本工程在施工过程中，严格按照施工方案进行，确保了施工质量和安全。
低压配电系统施工组织方案
低压配电系统施工组织方案一、施工组织设计思路低压配电系统是供电系统中的重要部分，关系到供电质量和电气安全。
为了保证低压配电系统的施工质量和进度，合理的施工组织设计是至关重要的。
本施工组织方案旨在确保施工过程中的安全、质量和进度，并提出了详细的施工方案和施工组织措施。
二、施工组织方案的目标1.确保低压配电系统施工过程中的人员、设备和材料的安全。
2.合理安排施工任务，保证施工进度，确保按计划完成施工工程。
3.组织合理的施工队伍，提供足够的人力、物力、财力支持。
4.通过严格的施工质量检查和监督，确保低压配电系统施工质量符合相关标准和要求。
三、施工组织方案的内容1.施工队伍的组建和管理1.1按照施工图纸和设计要求，确定相应的施工人员数量和资质要求。
1.2指定专门负责施工组织和安全管理的人员，并负责协调和指导施工过程中的各个环节。
1.3确保施工人员的安全培训，并持有相关证书和执照。
2.施工现场的准备和布置2.1施工现场的准备：清理施工区域，保证施工现场的整洁和安全。
2.2施工现场的布置：按照施工图纸和设计要求，布置配电箱、配电线路和设备位置，并确保施工区域的通风、照明和安全出口。
3.施工方案的制定3.1制定施工进度计划，明确施工任务和工期。
3.2制定施工工艺方案，明确施工工序和要求。
3.3制定施工质量控制方案，明确施工质量检查和测试要求。
4.施工过程的控制和管理4.1施工现场的施工安全管理：设立标志和警戒线，保证施工现场的安全。
4.2施工任务的分配和监督：根据施工进度计划，合理安排施工任务，并进行监督和检查。
4.3施工质量的监督和验收：负责施工过程的质量检查和验收，确保施工质量符合相关标准和要求。
5.施工完成后的工作5.1完成低压配电系统的施工工程，并进行质量验收。
5.2整理施工记录和档案，保留施工过程中的相关文件和资料。
5.3整理施工设备和工具，并进行清理和保养。
四、施工组织方案的实施步骤1.制定施工组织方案，并进行相关部门的审核和批准。
低压配电系统工程施工组织设计方案
低压配电系统工程施工组织设计方案
内容：
一、组织施工方案
1.1施工组织策划
在组织施工前，应了解施工项目的性质、规模大小、施工地点和施工任务，根据施工技术规范和工期要求，编制详细的施工组织计划，明确施工组织工作要点和工作量，并做好施工组织结构调整方案，确定施工组织的组织结构和组织范围，主要包括建立施工组织的有关规定，确定施工的责任和分工；建立安全监督、施工指导、质量检验、记录、宣传推广、以及组织结构中的上下关系和职责划分等内容。
1.2制定施工细则
针对不同规模、不同地点的施工项目，制定严格的施工细则，并对施工细则的修改和执行问题加强监督。
施工细则的内容主要包括施工任务预算、施工期间的作业计划、工料支出比例、施工工艺和施工现场的安全技术措施、施工质量检查和评定标准、施工组织结构、施工组织设备、施工组织人员及其职责划分等。
1.3定期施工检查
施工组织应定期检查施工进度、预算、质量控制、安全措施和现场管理情况，以尽快发现并改正出现的缺陷。
低压配电室安装工程施工方案
本项目为低压配电室安装工程，主要施工内容包括配电柜安装、电缆敷设、接地系统施工等。
工程地点位于某工业园区，建筑面积约1000平方米。
施工工期为60天。
二、施工组织1. 施工组织机构成立以项目经理为组长的施工组织机构，下设施工技术组、质量保证组、安全文明施工组等，明确各组成员职责。
2. 施工人员配置根据工程量及工期要求，配置以下人员：（1）项目经理1名，负责整个工程的施工组织、协调、监督和管理；（2）施工技术组：技术负责人1名，施工员2名，负责施工技术指导和现场管理；（3）质量保证组：质量负责人1名，质检员2名，负责工程质量监督和验收；（4）安全文明施工组：安全员1名，文明施工员1名，负责施工现场安全文明施工。
三、施工准备1. 技术准备（1）熟悉图纸，了解工程内容和施工要求；（2）组织施工人员进行技术交底，明确施工工艺和质量要求；（3）编制施工组织设计，确保施工顺利进行。
2. 材料准备（1）根据工程量清单，提前采购配电柜、电缆、接地材料等；（2）检查材料质量，确保符合国家相关标准。
3. 施工设备准备（1）提前租赁或购置施工设备，如电动工具、吊装设备等；（2）确保设备性能良好，满足施工需求。
四、施工方案1. 配电柜安装（1）根据设计图纸，确定配电柜位置，进行基础施工；（2）安装配电柜，调整柜体水平、垂直度；（3）连接配电柜内部线路，确保线路连接牢固、规范。
2. 电缆敷设（1）根据设计图纸，确定电缆走向；（2）进行电缆沟开挖、铺设；（3）敷设电缆，确保电缆排列整齐、间距合理；（4）电缆接头处理，确保接头牢固、绝缘良好。
3. 接地系统施工（1）根据设计图纸，确定接地位置；（2）进行接地体施工，确保接地体深度、间距符合要求；（3）连接接地线，确保接地系统可靠。
五、工期保证措施1. 合理安排施工进度，确保按期完成工程；2. 加强施工现场管理，提高施工效率；3. 严格控制施工质量，确保工程质量达标。
六、工程质量保证措施1. 严格执行国家相关标准和规范；2. 加强施工过程质量控制，确保工程质量；3. 定期进行工程质量检查，发现问题及时整改。
低压配电工程施工方案
低压配电工程施工方案一、前言低压配电工程是指在电网系统中，将变电站输出的高压电能通过变压器降压到用户需要的低压电能的过程。
低压配电系统是供应住宅、商业、工业等用户的重要电气设施。
本文将重点讨论低压配电工程的施工方案，包括施工前的准备工作、施工过程中的注意事项，以及施工后的检测和验收。
二、施工前的准备工作1.方案制定在开始施工前，必须首先确定施工方案，包括施工的时间计划、人员安排、材料准备等。
同时，应该考虑到施工现场的特点，合理地设计施工方案，保证施工的顺利进行。
2.材料采购在确定了施工方案后，需要及时采购所需的材料。
低压配电工程的材料包括电缆、开关设备、配电盘等，所有这些材料都必须符合国家标准，保证施工的质量。
3.施工人员培训在开始施工之前，需要对施工人员进行培训，使其熟悉施工方案、材料和工作流程。
只有做足准备工作，才能保证施工的顺利进行。
4.施工现场检查在开始施工之前，需要对施工现场进行详细的检查，确保施工现场的安全和整洁。
如果有任何安全隐患，必须立即处理，以免影响到施工的进行。
三、施工过程中的注意事项1.施工顺序在进行低压配电工程的施工时，必须按照既定的施工方案进行，保证施工的顺利进行。
在安装电缆、布线、设备等时，需要严格遵守施工顺序，避免因施工顺序的混乱导致施工进度的延误。
2.安全措施施工现场的安全措施必须得到重视，施工人员必须严格遵守安全规定，佩戴好必要的安全防护用具，确保施工的安全进行。
同时，施工现场应该设置明显的安全警示标志，保证施工现场的安全。
3.质量控制在施工过程中，必须严格控制施工质量，确保施工符合相关标准和要求。
在安装电缆、设备等时，应该保证工艺流程的正确性，避免施工质量不合格。
四、施工后的检测和验收1.检测在施工完成后，需要对整个低压配电系统进行检测，确保系统的正常运行。
检测内容包括电缆连接、设备参数设置、系统运行情况等，以保证系统的正常使用。
2.验收在检测合格后，需要进行低压配电系统的验收。
低压配电施工方案
低压配电施工方案低压配电施工方案是指对低压电力系统进行设计、施工和调试的一系列工作。
低压配电系统是指电压在1000V及以下的配电系统，通常应用于工业厂房、商业建筑和住宅小区等场所。
以下是一份低压配电施工方案的详细介绍。
1.工程概况低压配电工程是针对一些建筑物或区域的电力供应需要而展开的工程，需要满足供电可靠、安全、经济和便捷的要求。
2.设计准备在施工前，需要对工程进行充分的设计准备工作。
首先，根据建筑物的用电需求和布置，确定配电系统的总容量和负荷特点。
然后，进行线路的走向设计、容量计算和短路计算，确保线路的安全运行。
最后，进行电气设备的选型和配置，确保设备的品质和性能。
3.施工方案基于设计准备，制定详细的施工方案。
首先，确定施工队伍和任务分工，确保施工的有序进行。
然后，制定施工计划，包括施工的时间节点和施工的顺序。
同时，制定材料和设备的采购计划，保证施工的顺利进行。
4.施工流程a)施工准备：进行安全检查和现场清理工作，确保施工的安全和整洁。
b)安装电缆：根据设计要求，进行电缆铺设和固定，包括地下电缆和水平电缆的安装。
c)安装设备：根据设计要求，安装低压开关柜、电缆支架和电气设备。
d)接线和调试：进行电缆接线和设备接线，然后进行调试和测试，确保设备的正常运行。
e)完工验收：对施工完成的低压配电系统进行验收和检查，确保质量和安全。
5.安全措施低压配电施工需要严格遵守安全规定，确保人员和设备的安全。
施工人员应穿戴符合规定的个人防护装备，确保安全生产。
在施工现场设置明显的安全警告标志，指示施工区域和危险区域。
施工人员应定期进行安全教育和培训，提高安全意识。
6.质量控制在低压配电施工过程中，应进行严格的质量控制。
每个施工环节都应有专人负责监督和检查，确保施工的质量和合格。
施工人员应按照设计要求进行施工，对施工质量和材料质量进行定期检查和验收。
7.环境保护8.文件管理9.施工总结总之，低压配电施工方案是对低压配电系统进行设计、施工和调试的详细方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第1卷工程概况 (3)第1章变配电所 (3)第2章低压供、配电系统 (3)第3章照明系统 (4)第4章防雷接地系统 (5)第5章为防侧击雷和等电位连接采取以下措施： (5)第2卷施工方案 (6)第1章施工准备 (6)第2章施工顺序及主要项目的施工方法 (6)第3章调试方案 (17)第4章施工及验收规范和标准 (23)第3卷施工进度计划 (24)第4卷施工人员组织 (24)第5卷主要机具及劳动力需用量计划 (25)第1章施工主要机械、机具、工具 (25)第2章劳动力需用量计划 (26)第6卷施工现场平面布置要求 (26)第1章材料、构件堆场及仓库 (26)第2章作业棚、工具棚 (27)第3章办公室 (27)第4章低压开关柜、发电机组的运输路线 (27)第7卷质量、安全技术措施 (28)第1章质量保证措施 (28)第2章安全及现场文明施工措施 (29)2第1卷工程概况本工程(某某广场) 为一商业中心及综合大厦。
由南塔、北塔、酒店三座塔楼及连接三座塔楼的裙楼组成，总建筑面积为190000M2。
南、北塔均为三十八层，总高度148.6M；酒店为二十一层，总高91.2M；裙楼地下设三层, 地上六层，为大型综合商场(简称裙楼)。
整个工程分两期建成，第一期工程为地下部分、裙楼及北塔，第二期工程为南塔和酒店部分。
第1章变配电所总变配电所设在地下一层，从市政电网来两路35KV电源引入。
35KV为单母线分段，用35KV电缆配引至另外三个变电所。
一期工程包括总配电所及北塔变电所。
北塔变电所设在十六层。
总变配电所内设四台2500KVA 35/0.4KVA干式变电器，其供电范围为地下三层至六层裙楼。
南塔、北塔、酒店内各设的变电所，分别内设二台2000KVA 35/0.4KVA干式变压器。
第2章低压供、配电系统在地下一层设柴油发电机两台(2x1500KVA)，当市电断电后，柴油发电机自启动，向一类负荷供电。
柴油发电机组设自启动控制屏和并车屏。
3低压系统采用TN-S制供电，设置低压功率补偿。
低压配电房设在地下一层。
一类负荷由不同的变压器两路供电，末端自动切换。
低压主配电柜、分配电柜内的ACB、MCCB、MCB、隔离开关均采用4P。
消防设备（如消防泵、消防电梯、消防风机）选用矿物绝缘防火电缆BTTZ和云母绝缘耐火电缆NH-YJV-0.6/1KV供电；一般设备配电选用阻燃交联聚乙烯绝缘电力电缆ZR-YJV-0.6/1KV供电；干线电缆沿防火槽式电缆桥架敷设。
主要动力设备电源分别由北塔、南塔、酒店内的电气竖井，用密集母排或电缆上行至裙楼及塔楼各层的配电间。
楼内线管采用内外镀锌扣压式薄壁电线管。
第3章照明系统裙楼公共区域照明以日光灯盘为主，辅以筒灯。
公共区域设带电池组件的应急、疏散照明灯。
裙楼商场内营业区域的照明电源和公共区域的照明电源分别由不同的配电箱供电。
塔楼楼梯、走道设应急、疏散照明。
一至七层塔楼楼梯、走道由单独的配电箱供电。
七层以上塔楼内的消防楼梯、各类竖井内的照明由七层的配电箱双路供电；七层以上塔楼内电梯前室和走道内的照明分别由12/F、20/F、28/F电气竖井内的配电箱双路供电。
塔楼内每户在厨房内设户内配电盒。
塔楼内住户供电电源（自后加变压器来）和设于各层的电气室内电度表箱为后期工程，不包括在本期工程内。
室外路灯 -- 楼前架空广场设向下及向上映照建筑物的射灯，广场前设柱顶灯17盏，楼侧、后设柱上路灯8盏，由2/F公共区域照明配电箱供电。
4第4章防雷接地系统变压器中性点、高低压柜外框、柴油发电机、MDF/自动交接机系统设备和消防控制中心的设备的接地，由镀锌扁铁与结构预埋件联接引至联合接地体。
变压器室、高低压配电房、发电机房用镀锌扁铁沿墙并与结构预埋件联接敷设作均压带。
利用建筑物桩基及底板内钢筋做电力系统接地和防雷接地联合接地体，室外另做四个人工接地体，保证接地电阻不大于1Ω。
利用柱内双主筋做引下线，主筋下端与基础内接地体的钢筋焊牢。
主筋上端伸出柱顶500mm，以便与避雷装置相连。
游泳池区域，将区域内所金属管道、金属外壳均与接地线连接，并在配电间处与接地干线连接。
公寓卫生间内的所有外露金属管道均要接地。
屋顶设避雷带，在一些重点部位装设避雷针保护。
第5章为防侧击雷和等电位连接采取以下措施：1.5.1.建筑物内的钢筋互相连接。
1.5.2.将30M及以上部分外墙上的拦杆，金属门窗等较大金属物直接或通过门窗埋铁与防雷装置相连。
1.5.3.将建筑内各种竖向金属管道每三层与圈梁的钢筋连接一次，此圈梁的钢筋与防雷引下线接通。
5所有高出屋面的金属物体及管道等均与避雷带做电气连接。
第2卷施工方案(由于目前不了解土建及其他相关工程的进度计划, 以下假定至九九年七月各种施工条件均已具备。
若到时某些条件不能具备, 本施工方案和进度计划则按实际情况作延迟调整, 以保证按期完工为目标。
)第1章施工准备2.1.1.熟悉图纸、国家规范及地方规范, 对设计中存在的问题认真复核, 并在会审中提出解决。
2.1.2.编制好工程量预算, 并将预算中的材料分析,提交材料员、机械员作为开工前后各种必要机械、工具材料、非标设备、半成品提前陆续进场的依据。
2.1.3.落实好职工和项目部人员的食宿, 规划好现场施工,材料的堆放位置及机具设备按置位置。
第2章施工顺序及主要项目的施工方法根据土建引来的基准线，结合施工图纸给予的座标、标高进行定位、留洞、予埋，由现场项目部组成综合预埋组负责工程全部预留预埋工作；所用的材质必须试验符合国标，并有生产厂家合格证；6管路予埋必须按照图纸施工，管子弯曲半径要大于6D,做好隐蔽工程验收记录；钢管予埋小于φ50,按照国家规范必须用丝接,不得用套管,且接好跨接；穿线前先扫管,后穿线,穿线时一定要带好护口,明管敷设做到横平、竖直;箱、柜安装,先检查后安装,接地排应明确且明露；开关、插座、灯位座标必须按图准确无误；线与线,线与零、地绝缘电阻必须在国标范围内；采用流水施工法,配合土建进行施工,工程调试 : 先分项调试后,系统调试,最后整体调试,确保工程质量,顺利竣工；动力设备安装 : 先检查电机设备绝缘电阻,再检查线路绝缘电再进行设备试运行。
2.2.1. 金属线管敷设施工工艺2.2.1.1. 金属线管明敷施工程序及要求2.2.1.2. 施工材料:2.2.1.2.1.金属线管、金属线盒、梳杰、铜短杯、离墙码、胀管及螺钉。
2.2.1.2.2.电锤、弯管器、套丝器、钢锯弓、锯条、卷尺、圆锉。
2.2.1.3. 施工工艺：支、吊架制作→定位→箱、盒支架、吊架安装→管子敷设2.2.1.4. 施工要求：2.2.1.5. 管子敷设连接紧密，管口光滑，护口齐全，明配管及其支架平直牢固，排列整齐，管子弯曲处无明显皱折。
盒设置正确，固定可靠，管子进入盒处顺直。
2.2.1.5.1.钢管中间管卡最大距离：7敷设方式钢管名称钢管直径(mm)15-20 25-30吊架、支架式沿墙敷设厚、薄钢管 1.5M 2.0M1.0M 1.5M2.2.1.6. 镀锌钢管的跨接接地线宜采用专用接地线卡跨接。
管卡与终端、弯头中点，电气器具或盒边缘的距离宜为150-500MM。
2.2.2. 金属线管暗敷的施工程序及要求2.2.2.1. 施工准备：2.2.2.1.1.材料：金属线管、金属线盒、梳杰、铜短杯、油漆、铁钉、铁丝。
2.2.2.1.2.机具：变弯器、套丝器、钢锯弓、锯条、卷尺、圆锉。
2.2.2.2. 工艺流程：熟悉图纸→选管→切断→套丝→煨弯→用油漆定位→进行部分管与盒的连接→配合土建施工逐层段预埋管→管与管和管与盒的连接2.2.2.3. 施工要求：2.2.2.3.1.管子敷设连接紧密，管口光滑，护口齐全，明配管保护层大于15m m，盒设置正确，固定可靠，管子进入盒处顺直，钢管在盒内露出的长度小于5mm。
2.2.2.3.2.管子穿过变形缝处有补偿装置，补偿装置能活动自如，穿过建筑物和设置基础处加套保护管。
2.2.2.3.3.配好管子后凡向上的立管和现浇混凝土内的管，应注意保护，在浇灌混凝土时，不能使管、盒位移。
2.2.3.金属线槽敷设施工工艺2.2.3.1. 施工材料2.2.3.1.1.金属线槽、金属线槽支架、线槽附件、膨胀螺栓。
82.2.3.1.2.电焊机、切割机、冲击钻、手电钻、钢锯、锯条、线坠、粉线袋、卷尺。
2.2.3.2. 施工程序：2.2.3.2.1.线槽应固定可靠、横平竖直、盖板无翘角，线槽连接处，接口应严密整齐，线槽内外清洁无污染。
2.2.3.2.2.支、吊架固定方法应正确，固定牢固，平整或垂直。
2.2.3.2.3.金属线槽敷设时，一般在直线段固定间距在1.5M左右,在线槽时首端、终端、分支、转角、接头处不应大于0.5M。
2.2.3.2.4.金属线槽应可靠接地(采用铜片短接)。
2.2.4. 电缆桥架安装施工工艺2.2.4.1. 施工程序:支、吊架制作桥架选型外观检查部分弯通制作支吊架安装桥架组装敷设电缆2.2.4.2. 桥架选型: 桥架应严格按照图纸的规格型号进行施工，不得擅自改动。
各类弯通及附件，应适合工程布置条件，并与桥架配套。
2.2.4.3. 外观检查: 桥架产品应有装箱清单，产品合格证及出厂检验报告。
板材厚度应满足下表要求：桥架表面应平整、光滑、均匀，不起皮，无气泡水泡。
焊缝表面不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
92.2.4.4.支架制作:其制作材料如下:支架制作宜采用切割机、曲线锯或钢锯进行加工，不得用电焊机或氧气乙炔割眼钻铜。
支架制作完工，应除绣后再刷上防绣漆，才能安装。
2.2.4.5. 弯通制作:电缆桥架部分异形弯头，如果需要进行现场加工，宜采用锯、切、钻、铆等手段,不得用氧气乙炔割焊,以免破坏油漆。
如果掉漆面积大于2mm2，应补刷同色油漆。
2.2.4.6. 支吊架安装: 电缆桥架水平敷设时，支撑跨距一般为1.5m～3m，垂直敷设时，固定点间距不宜大于2m。
安装前应弹线定位, 安装后应横平竖直。
2.2.4.7. 桥架组装:2.2.4.7.1.电缆桥架直线段和弯通的侧边均有螺栓连接孔。
当桥架的直线段之间、直线段与弯通之间需要连接时,可用直线连接板(直接板)进行连接。
连接两段不同宽度或高度桥架可配置变宽连接板(变宽板)或变高连接板(变高板)。
桥架分支、引上、引下处宜有适当的弯通，如受空间限制可用绞链连接板。
电缆桥架10的末端，应使用终端板。
2.2.4.7.2.桥架配管应使用钢管，需开孔时，应用开孔机开孔。
开孔处应切口整齐，管孔径吻合，严禁用气、电焊割孔。
连接时应使用或接线盒固定。
2.2.4.7.3.电缆桥架在穿防火墙及防火楼板时，应采取防火隔离措施，防止火灾沿线路延燃。
在洞口处应安装护边角铁，电缆穿墙时，用泡沫石棉毡把洞堵严，墙洞两侧应用隔板将泡沫石棉毡保护起来。
