浅议智能变电所二次系统功能整合

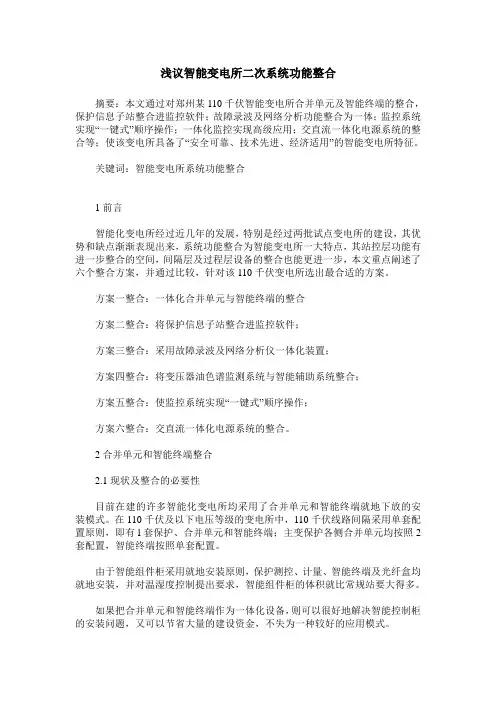

浅议智能变电所二次系统功能整合摘要：本文通过对郑州某110千伏智能变电所合并单元及智能终端的整合，保护信息子站整合进监控软件；故障录波及网络分析功能整合为一体；监控系统实现“一键式”顺序操作；一体化监控实现高级应用；交直流一体化电源系统的整合等；使该变电所具备了“安全可靠、技术先进、经济适用”的智能变电所特征。

关键词：智能变电所系统功能整合1前言智能化变电所经过近几年的发展，特别是经过两批试点变电所的建设，其优势和缺点渐渐表现出来，系统功能整合为智能变电所一大特点，其站控层功能有进一步整合的空间，间隔层及过程层设备的整合也能更进一步，本文重点阐述了六个整合方案，并通过比较，针对该110千伏变电所选出最合适的方案。

方案一整合：一体化合并单元与智能终端的整合方案二整合：将保护信息子站整合进监控软件；方案三整合：采用故障录波及网络分析仪一体化装置；方案四整合：将变压器油色谱监测系统与智能辅助系统整合；方案五整合：使监控系统实现“一键式”顺序操作；方案六整合：交直流一体化电源系统的整合。

2合并单元和智能终端整合2.1现状及整合的必要性目前在建的许多智能化变电所均采用了合并单元和智能终端就地下放的安装模式。

在110千伏及以下电压等级的变电所中，110千伏线路间隔采用单套配置原则，即有l套保护、合并单元和智能终端；主变保护各侧合并单元均按照2套配置，智能终端按照单套配置。

由于智能组件柜采用就地安装原则，保护测控、计量、智能终端及光纤盒均就地安装，并对温湿度控制提出要求，智能组件柜的体积就比常规站要大得多。

如果把合并单元和智能终端作为一体化设备，则可以很好地解决智能控制柜的安装问题，又可以节省大量的建设资金，不失为一种较好的应用模式。

2.2合并单元合并单元用于二次设备之间的信息交换，主要用于连接数字化输出的电子式互感器与保护、测控及表计。

随着智能化变电所的全面建设，合并单元的含义也有所扩展。

部分变电所仍采用常规互感器，不接收数字量而是直接采集常规模拟量的合并单元。

智能变电站二次系统的优化设计

智能变电站二次系统的优化设计摘要：智能变电站的使用，可以让人们更好的认识到有关的发展状况以及发展变化，通过有关的研究分析，将所得信息数字化，进而使得内部结构更加紧凑，所以智能变电站跟一般的变电站相比，是比较先进的，可以弥补之前的一些不足，还有就是，在对于有关信息的接收上，它的接收能力跟之前相比也大幅度提升，进而促进了电网系统的智能化发展。

智能变电站的使用跟传统的变电站相比进行了很大程度上的提高，无论是在配置上，还是在设计上，都发生了比较大的变化，跟之前的传统变电站相比，所有的功能都进行了提高。

关键词:智能变电站；二次系统；优化方案1智能变电站的实质1.1智能电网是什么电力对促进社会经济发展和保证人民生活需要有着重要作用。

如今电力发展对国家经济发展有了越来越大的影响。

要想保证我国电力运输网的稳定运行，保证居民的用电安全和用电情况的稳定。

就要完善变电站的建设工作，变电站起着连接网络和空间网的作用，有利于实现电网建设过程中的优化配置，保证电网传输过程中的安全性和稳定性。

如今随着我国经济发展对电力要求越来越大，经济发展过程中所需的电的种类也越来越多。

这就要求相关研究人员要努力提高电力系统传输中的安全性和稳定性，与此同时还要努力延长我国电力运输网的使用寿命，提高电网运输过程中的自动化水平。

这样才能实现对电力资源的最大利用，减少电力运输过程中的浪费。

同时还可以减少电力传输过程中的操作错误，减少后期的维修费用，以免造成人力、物力、财力的浪费。

因此建立信息化电网成了电力改良的主要发展方向。

1.2实现智能变电站二次系统优化的重要性就我国目前电力发展情况而言，我们在生活中常见的二次变电系统是将变电设备的保护工作与自动化相连接。

在电网运输的过程中实现运输、测控、保护的一体化。

通过一系列复杂的工作装置实现电流互感器和电压互感器的连接。

同时也能实现两个不同变电站之间的信息交换。

但是我国目前的二次变电站技术仍然以传统的变电技术为主。

配电设备一二次融合技术方案

【零序电压传感器的技术特点】
n 日本使用电容分压式传感器的原因：1）陶瓷电容技术相对成熟，自身出现故障的几率较小；2）即使出现故障，对系统及设备本身的影响程度相对较低；3）与线路对地本身的容性特性一致，不影响单相接地故障的判断。
n 本方案使用基于电容分压的电子式电压传感器的原因如下：1）日本在1990年已经将电容分压式电压传感器列入国家标准（JIS C4609），说明电容分压式传感器成熟可靠；2）原理上可以采用隔离的方式，将高压侧和低压侧隔离开来，避免故障时，高压窜入控制终端，造成终端故障；4）具体应用时，要求采取避免故障时造成高电压进入终端设备的措施；5）电容分压的传感器带负载能力、抗干扰能力比较强；6）国外（特别是日本）、国内已有大量应用（许继有1万余台，平高有5000余台）业绩，实际使用证明效果良好。
负荷开关-熔断器单元
弹操
变压器馈线
积大；全温度范围内能满足精度要求的电容需要特制，成本高。
目录
1
工作背景
2
总体思路和目标
3
柱上开关一二次成套方案
4
环网柜一二次成套方案
5
环网柜一二次融合方案
总体思路和目标
【总体思路】
n 通过提高配电一二次设备的标准化、集成化水平，提升配电设备运行水平、运维质量与效率，满足线损管理的技术要求，服务配电网建设改造行动计划。
总体思路和目标
【工作目标】
n 一二次成套阶段方案（第一阶段） Ø 该阶段目标为实现一二次设备接口标准化和成套化招标采购与检测，满足线损
采集、就地型馈线自动化、单相接地故障检测的要求。 n 一二次融合阶段方案（第二阶段） Ø 该阶段与一次设备标准化工作同步推进，目标为实现一二次设备高度融合，满

变电站一二次设备、继电系统智能化分析

变电站一二次设备、继电系统智能化分析摘要：本文通过对变电站一二次设备以及继电系统的介绍和智能化分析，对现有的智能化技术进行了分析和与传统设备的比较，指明了变电站智能化的新要求和发展方向关键词：变电站；一二次设备；继电系统；智能化当电网出现故障，准确及时的判断出故障元件对电网恢复与完成可靠运行非常之重要。

电网一旦出现故障，大量故障信息会在短时间涌进电网调度中心，超越了调度主站中心与工作人员的故障处理能力范围，会使调度人员出现误，漏判的情况。

快速，准确的电网故障智能化分析是完成事故情形的合理调度、排故以及恢复供电的主要方法，所以电网一二次设备和继电保护系统信息智能化分析有极其重要意义。

1 一二次设备，继电保护系统的智能化1.1 一次设备数字智能化电子互感器替代了电磁式互感器，可以直接提供数字光纤以太网接口，站内用具备向外进行通信的智能化断路器和变压器等设施，或直接在一次设备上安装智能化终端系统完成信号数字转换和状态检测。

1.2 二次设备数字智能化二次设备检测作用主要有4个方面：1.2.1 电网交流测量采样系统，二次回路显示系统运行准确，良好的绝缘性，没有短路开路。

1.2.2 电网直流的控制和信号、操作回路运行准确、分合闸回路指示准确。

1.2.3 变电站数据通信系统。

1.2.4 智能化继电保护系统的自我检测。

智能化一二次设备技术的广泛应用，能随时获取设备的运行状态与损耗程度大小，根据检测结果在设备性能降到下线程度之前组织维护修理工作，并且调整相应的检测周期以及维修计划方案。

设备检修智能化技术与传统的故障检修模式相比不仅提高了设备的可靠性，而且降低了变电站全寿命周期成本。

智能化变电站二次设备还具备对外的光纤网络系统通信接口，智能化技术二次信号的传送由光纤以太网来完成工作。

1.3 变电站管理系统自动控制智能化变电站在设备的信号光纤传送、网络系统通信平台信息的共享方面更深层次的体现了变电站运行管理的智能化。

配电设备一二次融合技术方案-2017版

配电设备一二次融合技术方案二零一七年五月目录1 前言 (9)1.1 总体思路和目标 (9)1.1.1 总体推进思路 (9)1.1.2 总体目标 (9)2 柱上开关一二次成套技术方案 (10)2.1 一二次成套总体要求 (10)2.2 一二次成套功能要求 (11)2.2.1 分段/联络断路器成套功能要求 (11)2.2.2 分段/联络负荷开关成套功能要求 (12)2.2.3 分界断路器成套功能要求 (14)2.2.4 分界负荷开关成套功能要求 (14)2.3 一二次成套技术要求 (15)2.3.1 总体结构要求 (15)2.3.2 分段/联络断路器成套技术要求 (16)2.3.3 分段/联络负荷开关成套技术要求 (16)2.3.4 分界断路器成套技术要求 (17)2.3.5 分界负荷开关成套技术要求 (17)2.3.6 自动化部件技术要求 (18)2.3.6.2 电压/电流互感器（传感器）技术要求 (18)2.3.6.3 控制单元技术要求 (21)2.3.7 通信及接口要求 (22)2.4 抗凝露方案 (23)2.4.1 凝露问题分析 (23)2.4.2 柱上开关抗凝露方案 (23)2.4.3 环网柜抗凝露方案 (24)2.3.4 控制电缆及插头抗凝露方案 (24)2.3.5 控制单元抗凝露方案 (24)2.5 行程开关改进方案 (24)2.5.1 产生遥信抖动的原因分析 (24)2.5.2 解决方案 (25)3 环网柜一二次成套技术方案 (25)3.1 一二次成套化方案 (25)3.2 一二次成套技术要求 (26)3.2.1 开关柜典型分类和组成 (26)3.2.2 成套设备应用技术要求 (26)3.2.2.1 成套设备整体要求 (26)3.2.2.2 抗凝露要求 (27)3.2.3 开关柜技术要求 (28)3.2.4 互感器及DTU技术要求 (29)3.2.4.1 互感器技术要求 (29)3.2.4.2 控制单元技术要求 (31)3.2.5 接口要求 (32)3.2.5.1 操作电源的配置 (32)3.2.5.2 电缆及接线端子 (32)3.2.6 通信 (33)4 环网柜一二次融合技术方案 (33)4.1 一二次融合方案 (33)4.2 一二次融合技术要求 (33)4.2.1 开关柜典型分类和组成 (33)4.2.2 一二次融合设备应用技术要求 (34)4.2.2.1 一二次融合设备整体要求 (34)4.2.2.2 抗凝露要求 (36)4.2.3 开关柜技术要求 (37)4.2.4 互感器（传感器）及DTU技术要求 (38)4.2.4.1 互感器（传感器）技术要求 (38)4.2.4.3 控制单元技术要求 (40)4.2.5 接口要求 (41)4.2.5.1 操作电源的配置 (41)4.2.5.2 电缆及接线端子 (41)4.2.6 通信 (41)4 配电线损采集模块技术要求 (41)4.1 总体要求 (41)4.1.1 用于箱式FTU的配电线损采集模块 (41)4.1.2 用于罩式FTU的配电线损采集模块 (42)4.1.3 用于一二次成套化方案DTU的配电线损采集模块 (42)4.1.4 用于一二次融合方案DTU的配电线损采集模块 (42)4.2 规格要求 (42)4.2.1 准确度等级 (42)4.2.2 参比电压 (43)4.2.3 参比电流 (43)4.2.4 标准的参比频率 (43)4.2.5 配电线损采集模块常数 (43)4.3 接口及结构要求 (44)4.3.1 脉冲输出 (44)4.3.2 RS232/RS485通信接口 (44)4.3.3 电源及功耗要求 (44)4.3.4 结构及接口定义 (45)5 投标及检测要求 (48)5.1 投标检测资质要求 (48)5.2 供应商投标资格要求 (48)5.3 供货设备与入网专业检测样机元器件一致性要求 (49)附录A 接插件电气管脚定义（柱上开关一二次成套设备） (49)附表A.1 柱上开关26芯航空插件管脚电气定义 (49)附表A.2 FTU电源/电压航空插头引脚定义 (51)附表A.3 FTU电流输入接口引脚定义 (52)附表A.4 FTU控制信号航空插头引脚定义（配弹簧机构开关） (53)附表A.5 FTU控制信号航空插头引脚定义（配永磁开关） (54)附表A.6 FTU控制信号航空插头引脚定义（配电磁机构开关VSP5） (55)附表A.7 适用于箱式FTU的配电线损采集模块接口定义 (56)附录B 接插件电气管脚定义（环网柜一二次成套设备） (59)附表B.1 DTU工作电源航空插头引脚定义 (59)附表B.2 DTU电压输入端子定义 (59)附表B.3 DTU电流输入与控制信号端子定义 (60)附表B.4 DTU配电线损采集模块接口定义 (62)附录C 接插件电气管脚定义（环网柜一二次融合设备） (66)附表C.1 间隔单元33芯矩形连接器端子和对应引线信号定义 (66)附表C.2 间隔单元脉冲输出端子定义 (73)附表C.3 间隔单元通讯输出端口定义 (74)附表C.4 间隔单元维护端口定义 (74)附表C.5 公共单元电源端口定义 (74)附表C.6 公共单元RS485接口定义 (75)附表C.7 公共单元遥信接口定义 (76)附表C.8 电源电压总线PT控制柜二次室端子定义 (77)附表C.9 电源电压总线间隔柜二次室侧端子定义 (77)附表C.10 电流传感器航插接口定义 (78)附表C.11 公共单元柜端子定义 (79)附表C.12 以太网通讯线定义 (81)1 前言1.1 总体思路和目标1.1.1 总体推进思路通过提高配电一、二次设备的标准化、集成化水平，提升配电设备运行水平、运维质量与效率，满足线损管理的技术要求，服务配电网建设改造行动计划。

2024年电力系统二次安防系统实施方案范文（2篇）

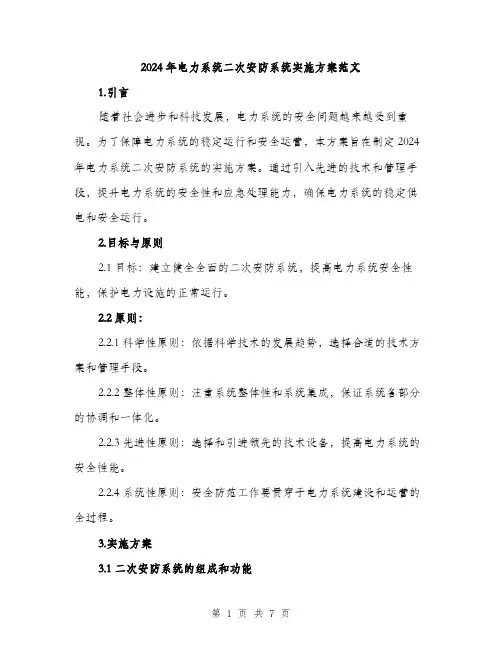

2024年电力系统二次安防系统实施方案范文1.引言随着社会进步和科技发展，电力系统的安全问题越来越受到重视。
