几种常用管道流量计的基础知识和比较
常见几种流量计的工作原理、接线、安装知识、参数调整方法
常见几种流量计的工作原理、接线、安装知识、参数调整方法(一)知道流量计检修存在的风险及防范措施。
风险辨识:1.余压伤人2.未断电就检修导致人体触电(电源为AC220V的电磁流量计),仪表损坏,控制柜电源跳闸等。
3.影响生产的控制。
防范措施:1.切断物料来源,卸压后开始检修 2.若需进行更换电路板等操作,须对流量计进行断电方可开始检修。
3.联系岗位主操及生产车间管理人员,落实工艺安全措施后检修。
(二)知道我厂使用的各种流量计的类型及其工作原理1.知道氮肥厂使用的流量计类型:(1)电磁流量计。
如精醇岗位中间槽处粗醇产量流量计、粗醇入料流量计等(2)涡街流量计。
如常压塔采出流量计、全低变蒸汽流量计(3)金属浮子流量计(4)差压式流量计如脱碳变换气流量计、粗醇渗透气流量计等(5)质量流量计。
如球罐加氨、售氨流量计、精醇售醇流量计等。
2.知道各种流量计的测量原理。
(1)知道电磁流量计的工作原理电磁流量计所依据的基本理论是法拉第电磁感应定律。
当导体切割磁力线运动时,导体内将产生感应电动势。
根据该原理,可测量管内流动的导电流体的体积,导电流体流动的方向与电磁场的方向垂直,在导管垂直方向施加一个交变的磁场,并在有绝缘衬里的导管内壁两侧安装一对电极,两电极的连线既与导管轴线垂直,又与磁场方向垂直,当导电液体流经导管时,因切割磁力线,两个电极上就产生感应电动势。
(2)知道涡街流量计的工作原理在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就交替地产生有规则的旋涡(如图所示),这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关,卡门涡街释放频率f和流速v成正比,因此通过测量卡门涡街释放频率就可算出瞬时流量。
(3)知道金属浮子流量计的工作原理:被测介质自下而上流经测量管时,浮子上下端产生差压形成上升力,当浮子所受上升力大于浸在流体中浮子重量,浮子便上升,环隙面积随之增大,环隙处流体流速迅速下降,浮子上下端差压降低,作用于浮子的上升力随着减小,直到上升力与浸在流体中浮子重量平衡时,浮子便稳定在第一位置,浮子位置的高低即对应着被测介质流量的大小。
常见流量计选型对比
常见流量计选型对比测量特点两端装有检测线圈,质量流量计直接测量通过流量计的介质的质量流量,还可测量介质的密度及间接测量介质的温度。
LG型孔板流量计又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成。
采用均压环、一体型结构。
积式流量计的一种。
在一根由下向上扩大的垂直锥管中, 圆形横截面的浮子的重力是由液体动力承受的, 浮子可以在锥管内自由地上升和下降。
在流速和浮力作用下上下运动,与浮子重量平衡后,通过磁耦合传到与刻度盘指示流量。
金属管浮子流量计主要由三大部分组成a、指示器(智能型指示器,就地指示器)b、浮子c、锥形测量室无强腐蚀性、食品、油,柴油等液体。
液体涡轮流量计由涡轮和装于外部的检脉冲器构成,液体流进涡轮,引起转子旋转,特定的内径使转子转速直接与流量成比例。
缺点介绍:蒸气等多种介质。
涡街流量计是应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关。
在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡煤水浆、双氧水、(一体)式电磁流量计由传感器和转换器两部分构成。
它是基于法拉第电磁感应定律工作日的用来测量导电率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。
除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
超声波流量计采用时差式测量原理:一个探头发射信收到,同时,第二个探头同样发射信号被第一个探头接收到,由于受到介质流速的影响,二者存在时间差Δt,根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt,进而可以得到流量值Q。
空气流量计是根据法拉第电磁感应定律进行流量测量的流量计矿浆的流体流量。

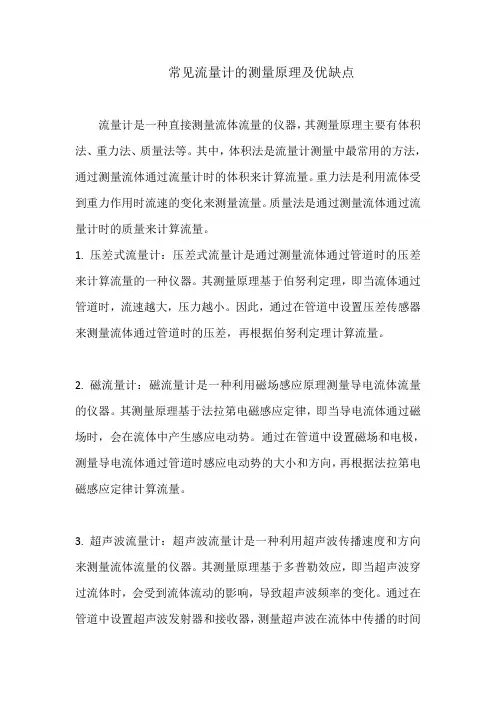

常见流量计的测量原理及优缺点
常见流量计的测量原理及优缺点
流量计是一种直接测量流体流量的仪器,其测量原理主要有体积法、重力法、质量法等。
其中,体积法是流量计测量中最常用的方法,通过测量流体通过流量计时的体积来计算流量。
重力法是利用流体受到重力作用时流速的变化来测量流量。
质量法是通过测量流体通过流量计时的质量来计算流量。
1. 压差式流量计:压差式流量计是通过测量流体通过管道时的压差来计算流量的一种仪器。
其测量原理基于伯努利定理,即当流体通过管道时,流速越大,压力越小。
因此,通过在管道中设置压差传感器来测量流体通过管道时的压差,再根据伯努利定理计算流量。
2. 磁流量计:磁流量计是一种利用磁场感应原理测量导电流体流量的仪器。
其测量原理基于法拉第电磁感应定律,即当导电流体通过磁场时,会在流体中产生感应电动势。
通过在管道中设置磁场和电极,测量导电流体通过管道时感应电动势的大小和方向,再根据法拉第电磁感应定律计算流量。
3. 超声波流量计:超声波流量计是一种利用超声波传播速度和方向来测量流体流量的仪器。
其测量原理基于多普勒效应,即当超声波穿过流体时,会受到流体流动的影响,导致超声波频率的变化。
通过在管道中设置超声波发射器和接收器,测量超声波在流体中传播的时间
和频率,再根据多普勒效应计算流量。
4. 涡街流量计:涡街流量计是一种利用流体通过涡街时产生的旋涡频率来测量流量的仪器。
其测量原理基于卡门涡街定律,即当流体通过涡街时,会产生旋涡。
通过在管道中设置涡街和传感器,测量涡街旋涡的频率,再根据卡门涡街定律计算流量。
以上是常见的流量测量原理,不同的测量原理适用于不同的流体和应用场景。
流量计培训资料
。
流量计应用领域
01
02
03
工业领域
流量计广泛应用于石油、 化工、冶金、电力等行业 ,用于测量流体流量和进 行过程控制。
能源领域
流量计可用于测量天然气 、石油等能源的输送和消 耗量,为能源管理提供数 据支持。
环保领域
流量计可用于测量污水、 废气等污染物的排放量, 为环保监管提供数据支持 。
采用标准流量进行校准,确保测量精度符合 要求和设备 造成损害。
03
流量计常见故障及排除方法
故障类型及原因分析
流量计无显示
可能是由于电源故障、显 示面板损坏或电路连接问 题。
流量测量不准确
可能是由于传感器故障、 信号传输问题或电路故障 。
流量计卡滞
可能是由于机械部件磨损 、卡滞或管道堵塞。
采用高稳定性、长寿命 的传感器和电路设计, 提高稳定性;加强流量 计的维护和保养,减少 故障和损坏对稳定性的 影响。
06
流量计发展趋势与未来挑战
技术创新方向预测
智能化
多功能化
随着人工智能和物联网技术的发展, 流量计将更加智能化,具备远程监控 、数据自动处理、故障诊断等功能。
流量计将具备更多功能,如温度、压 力、液位等参数的测量,以及与其他 设备的联动控制等。
检查流量计与管道的连接是否紧密, 有无泄漏现象。
显示检查
检查流量计的显示是否正常,包括读 数和指示灯等。
电源和信号线检查
检查流量计的电源和信号线是否正常 ,有无松动或破损。
保养流程及注意事项
保养流程 1. 关闭流量计电源,断开与系统的连接。
2. 用干净的布擦拭流量计的表面,包括传感器、显示屏和其他部件。

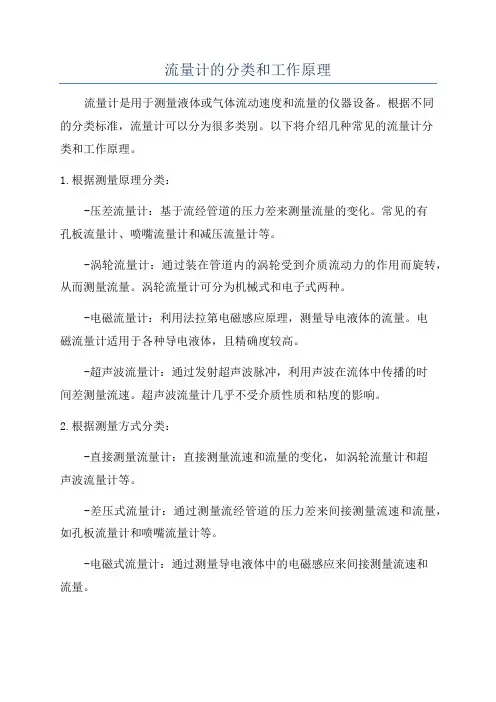

流量计的分类和工作原理
流量计的分类和工作原理流量计是用于测量液体或气体流动速度和流量的仪器设备。
根据不同的分类标准,流量计可以分为很多类别。
以下将介绍几种常见的流量计分类和工作原理。
1.根据测量原理分类:-压差流量计:基于流经管道的压力差来测量流量的变化。
常见的有孔板流量计、喷嘴流量计和减压流量计等。
-涡轮流量计:通过装在管道内的涡轮受到介质流动力的作用而旋转,从而测量流量。
涡轮流量计可分为机械式和电子式两种。
-电磁流量计:利用法拉第电磁感应原理,测量导电液体的流量。
电磁流量计适用于各种导电液体,且精确度较高。
-超声波流量计:通过发射超声波脉冲,利用声波在流体中传播的时间差测量流速。
超声波流量计几乎不受介质性质和粘度的影响。
2.根据测量方式分类:-直接测量流量计:直接测量流速和流量的变化,如涡轮流量计和超声波流量计等。
-差压式流量计:通过测量流经管道的压力差来间接测量流速和流量,如孔板流量计和喷嘴流量计等。
-电磁式流量计:通过测量导电液体中的电磁感应来间接测量流速和流量。
-拖板式流量计:利用测量在流体中放置的拖板或漏斗的压降来测量流速和流量。
拖板式流量计适用于较大的流量范围。
-震荡管流量计:通过震荡管的振幅变化来测量流速和流量。
震荡管流量计可分为回转式和弯曲式两种。
3.根据工作环境分类:-液体流量计:用于测量液体流量的流量计。
常用于石油、化工、冶金、水处理等行业。
-气体流量计:用于测量气体流量的流量计。
常用于天然气、煤气、石油气、空气等领域。
-蒸汽流量计:特别用于测量蒸汽流量的流量计。
由于蒸汽常常在高温高压条件下流动,所以对流量计的工作要求较高。
流量计的工作原理通常是通过测量流体的压力、速度或体积等参数来计算流速和流量。
以下以几种常见的流量计为例进行介绍。
1.孔板流量计:孔板流量计是一种差压式流量计。
工作原理是流体通过管道中的测压孔板,产生从高压区到低压区的压差。
根据壁厚等参数,可以通过测量压差和孔板的几何参数来计算流速和流量。
流量计的种类及应用领域
流量计的种类及应用领域流量计是一种用来测量流体(气体或液体)通过管道的流量的仪器。
根据测量原理和应用领域的不同,流量计可以分为多种类型。
一、基于物理原理的流量计:1. 悬链式流量计:基于流体对重力作用的原理来测量流体的流量。
主要应用于液体流量测量,如水、油等。
2. 浮子流量计:采用浮子的升降来测量流体的流量。
适用于大部分液体和气体流量的测量。
3. 涡街流量计:通过流体通过管道时产生的涡旋,来测量流体的流量。
可以对液体和气体流量进行测量,广泛应用于工业自动控制系统。
4. 磁流量计:利用法拉第定律,通过测量流体中的电磁感应产生的电压来测量流体的流量。
主要应用于液体和电导率较高的介质。
5. 超声波流量计:利用超声波在流体中传播的速度差来测量流体的流量。
适用于液体和气体的流量测量,非接触式的优点使其适用于高温、高压、有腐蚀性的介质。
二、基于物理性质的流量计:1. 热式流量计:通过流体通过时带走热量的原理来测量流体的流量。
适用于液体和气体流量测量,如蒸汽、空气等。
2. 导热式流量计:通过测量流体通过管道时导热材料的温度变化来测量流体的流量。
主要适用于液体流量的测量。
3. 质量流量计:通过测量流体通过管道时的密度和温度变化来间接测量流体的质量流量。
广泛应用于需要测量质量流量的工艺过程。
三、基于计算机技术的流量计:1. 电子式流量计:通过传感器将流体流过管道的参数转换为电信号,并通过计算机进行处理,来测量流体的流量。
适用于液体和气体的流量测量,具有较高的精度和灵活性。
2. 智能式流量计:集成了多种测量原理和计算机技术,能够实时监测和处理多种流体参数,适用于复杂和精细的流量测量。
流量计在许多领域都有广泛的应用:1. 工业领域:流量计广泛应用于工厂的流程控制和工艺优化,如化工、石油、制药等行业的流体处理过程,以及水泵、气体压缩机等设备的运行监测。
2. 环境监测:流量计用于环境监测和排放控制,如大气污染控制、废水处理、垃圾焚烧等领域。
流体输送管路—流体流动的检测方法
优点:结构简单牢固,制造、使用方便,性能稳定可靠,造价低, 使用寿命长;
缺点: (1)测量精度普遍偏低; (2)范围度窄; (3)现场安装条件要求高; (4)压损大:主要是由于流体流经孔板时,截面的突然缩小与扩大形成大
量涡流所致。虽然流体经管口后某一位置流速已恢复与孔板前相同,但静压 力却不能恢复,产生了永久压力降。
(3)磁浮子液位计
磁性浮子、浮球式液位计主要由本体部 分、就地指示器、远传变送器以及上、下限 液位报警器等几部分组成。磁性浮子式液位 计通过与工艺容器相连的筒体内浮子随液面 (或界面)的上下移动,由浮子内的磁钢利 用磁耦合原理驱动磁性翻板指示器,用红蓝 两色(液红气蓝)明显直观地指示出工艺容 器内的液位或界位。
A B
R
实际应用的毕托 管示意图
B u
A
外管:开口平行于流向 pB 内管:开口垂直于流向 pA
2.测速管工作原理
对于某水平管路,测速管 的内管处测得的是管口所在位 置的局部流体动压头与静压头 之和,外管测压孔测得为静压 头。
二、测速管
毕托管测压原理.swf
二、测速管
3.平均流速的确定
问题:如何测平均流速、流量、速度分布
5.转子流量计的使用
(1)用于清洁或腐蚀性流体测量; (2)玻璃管不耐高温、高压,易碎; (3)开启时,应缓慢调节流量阀。
四、转子流量计
四、转子流量计
6.转子流量计的优缺点
【优点】转子流量计读数方便,流动阻力很小,测量范围宽,测量 精度较高,对不同的流体适用性广。 【缺点】玻璃管不能经受高温和高压,在安装使用过程中玻璃容易 破碎。
(c)吹气式液位计
对于密闭容器中的液位测量,可用差压法进行测量,它可在测量过程 中消除液面上部气压及气压波动对示值的影响,下图示出差压式液位计测 量原理。
流量计基础知识培训
各类流量计的基本工作原理
➢ 速度式流量计
电磁流量计
测量原理及优缺点:
电磁流量计是利用电磁感应原理制成的流量 测量仪表,可用来测量导电液体体积流量(流 速)。
优点:几乎没有压力损失,内部无活动部件, 用涂层或衬里容易解决腐蚀性介质流量的测量。 检测过程中不受被测介质的温度、压力、密度、 粘度、及流动状态等变化的影响,没有测量滞后 现象。
流体粘度 流体运动过程中阻滞剪切变形的粘滞力与流体的速度梯度和
接触面积成正比,并与流体粘性有关,其数学表达式为:
F :粘滞力;A :接触面积; du/dy:流体垂直于速度方向的速度 梯度;
:表征流体粘性的比例系数。
F A du
dy
雷诺数:
雷诺数是流体流动的惯性力与粘滞力之比,表示为:
Re:雷诺数(无量纲数);
ISA1932喷嘴
13
各类流量计的基本工作原理
➢ 差压式流量计
孔板流量计
节流元件: 标准节流元件的结构形式:
III. 文丘里管
文丘里管有两种标准型式:经典文丘里管 与文丘里喷嘴。文丘里管压力损失最低,有较 高的测量精度,对流体中的悬浮物不敏感,可 用于污脏流体介质的流量测量,在大管径流量 测量方面应用的较多。但尺寸大、笨重,加工 困难,成本高,一般用在有特殊要求的场合。
7
流量的基本知识
流量范围: 流量范围指流量计可测的最大流量与
最小流量的范围。
允许误差和精度等级: 流量仪表在规定的正常工作条件下允许的最
大误差,称为该流量仪表的允许误差,一般用最 大相对误差和引用误差来表示。
量程和量程比: 流量范围内最大流量与最小流量值之差称为流
量计的量程。最大流量与最小流量的比值称为量程 比,亦称流量计的范围度。
流量计基础知识
计量产品基础知识一、流量计的种类及原理一、容积式流量计种类及原理1、腰轮流量计□工作原理腰轮流量计又称罗茨或转动流量计,当气体由进口流入,在进出口压差作用下,处于图3a位置时,腰轮A上的合成力矩不平衡,故腰轮A不能转动。
而腰轮B上的合成力矩不平衡,故腰轮B按顺时针方向转动,同时把计量室内的气体排向出口,与此同时腰轮B转轴上的驱动齿轮带动了腰轮A转轴上的驱动齿轮,使腰轮A按逆时针方向转动,逐渐由图3b位置到达图3c位置,同样通过两腰轮上所受力矩和转动过程则形成图3d位置,两腰轮如此主从交替转动,腰轮旋转一周就有四个如图中阴影部分容积的气体排出,通过腰轮的转数和齿轮减速系统,输入到指示机械从而显示出气体的总流量。
腰轮流量计主要由壳体、腰轮、驱动齿轮、出轴密封、精度修正器、计数器等组成。
特点:具有测量准确度高,量程比宽,被测气体的密度和粘度的变化对仪表示值和准确度影响小,对仪表前后直管段要求不高,但仪表传动机构复杂,制造要求高,关键件易磨损。
腰轮流量计需定期清洗和添加、更换润滑油。
2、椭圆齿轮式流量计椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,如下图所示:原理与腰轮流量计的工作原理类似。
椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。
如果被测液体介质中夹杂有气体时,也会引起测量误差。
3、刮板式流量计□工作原理如图所示,刮板在流体的推动下带动转子一起转动,转动过程中刮板在固定的凸轮的作用下依次伸出缩回,连续地与壳体壁形成计量腔计量流体体积,计量腔的容积是固定的,因此,转子的转数与流过流量计的流体体积成正比,通过减速机构在计数器中得到流体体积。
刮板流量计是一种容积式流量计量仪表用以测量封闭管道中流体的体积流量。
流量计可以现场显示累积流量,并有远传输出接口,与相应的光电式电脉冲转换器和流量积算仪配套使用,可进行远程测量、显示和控制。
流量计基础知识
流量的定义
流量是单位时间内流过管道横截面或明渠横断面的流体量。 若流体量以质量表示时,称为质量流量,一般用qm表示; 若流体量以体积表示时,称为体积流量,一般用qv表示。 用数学表达式可以表示为: qv=ΔV/Δt=uA (1) qm=Δm/Δt=ρuA (2) 式中,qv 是体积流量(m3/s); qm 是质量流量(kg/s); V 是流体体积(m3); m是流体质量(kg); t 是时间(s); ρ 是流体密度(kg/m3); u 是管内平均流速(m/s); A 是管道横截面积(m2)。 体积流量单位有:L/S,L/h,L/m,m3/s,ft3/h等, 质量流量单位有:T/d,Kg/h,g/m等
电磁流量计 涡街流量计
差压流量计
热式流量计
流量计
体积流 量计
质量流 量计
孔板流 量计
涡街流 量计
电磁流 量计
转子流 量计
超声波 流量计
椭圆齿 轮流量 计
科里奥 利质量 流量计
热式质 量流量 计
差压式 质量流 量计
流量计
机械式流 量计
电子式流 量计
差压式流 量计
容积式流 量计
变面积式 流量计
靶式流量 计
•
• •
•
• • • •
靶式流量计
•
•
•
•
•
靶式流量计是基于力学原理的一种流量计,靶式流量计是差压流量 计的一个品种,它在工业上的开发应用已有数十年的历史。它既有 孔板、涡街等流量计无可动部件的特点,同时又具有很高的灵敏度、 与容积式流量计相媲美的准确度,量程范围宽。 新一代智能靶式流量计,集流量、温度、压力检测功能于一体,采 用先进的单片机技术和电容式压力传感器,产品无可动部件,抗振 动、抗杂质、抗干扰能力强;具有操作简单,安装容易,免维护, 故障自检,运行费用低等一系列特点。新型靶式流量计的力转换器 采用应变式力转换器。 工作原理 当介质在测量管中流动时,因其自身的动能与靶板产生 压差,而产生对靶板的作用力,使靶板产生微量的位移,其作用力 的大小与介质流速的平方成正比,靶板所受的作用力经靶杆传递, 使传感器的弹性体产生微量变化,从而打破贴片电容组成的电桥平 衡。产生与流量在靶板上作用力对应的电压信号:由流体流量特征 的影响,流量与电桥产生的电压的平方成正比。在测量管(仪表表 体)中心同轴放置一块园形靶板,当流体冲击靶板时,靶板上受到 一个力F,它与流速V,介质密度ρ 和靶板受力面积A之间关系式如 下所示:F=CdAP·V2/2 式中 F ——靶板上受的力,N; CD — —阻力系数; ρ ——流体密度,kg/m3 ; V——流体流速,m/s; A——靶板受力面积,m2 。 靶式流量计由检测装置,力转换器,信号处理和显示仪表几部分组 成。检测装置包括测量管和靶板,力转换器为应变计式传感器,信 号处理和显示仪可以就地直读显示或远距标准信号传输等。 靶式流量计的结构形式可分为管道式,夹装式和插入式等,各类结 构形式还可分为一体式和分离式二种。
15种流量计及各种压力、温度、流量、液位、控制原理动态图
15种流量计及各种压力、温度、流量、液位、控制原理动态图!1. 孔板流量计孔板流量计工作原理:流体充满管道,流经管道内的节流装置时,流束会出现局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定律为基准的。
工作特点:①节流装置结构简单、牢固,性能稳定可靠,使用期限长,价格低廉;②应用范围广,全部单相流皆可测量,部分混相流亦可应用;③标准型节流装置无须实流校准,即可投用;④一体型孔板安装更简单,无须引压管,可直接接差压变送器和压力变送器。
2. 电磁流量计电磁流量计工作原理:基于法拉第电磁感应定律。
在电磁流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时,则会产生感应电压。
管道内部的两个电极测量产生的感应电压。
测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离。
工作特点:①具有双向测量系统;②传感器所需的直管段较短,长度为5倍的管道直径。
③压力损失小④测量不受流体密度、粘度、温度、压力和电导率变化的影响⑤主要应用于污水处理方面。
3. 涡轮流量计涡轮流量计工作原理:在一定的流量范围内,涡轮的转速与流体的流速成正比。
流体流动带动涡轮转动,涡轮的转速转换成电脉冲,用二次表显示出数据,反应流体流速。
工作特点:①抗杂质能力强;②抗电磁干扰和抗振能力强;③其结构与原理简单,便于维修;④几乎无压力损失,节省动力消耗。
4. 文丘里流量计工作原理:当流体流经文丘里流量计管道内的节流件时,流速在文丘里节流件出形成局部搜索,导致流速增加,静压差下降,文丘里流量计前后便产生了静压差,流体流量越大,静压差就越大,根据压差来衡量流量。
工作特点:无磨蚀与积污的问题,同时可以有一定的整流的作用,测量精度和稳定性高。
流量计的分类及选型(共58张PPT)
浮子流量计
特点
玻璃锥管浮子流量计结构简单,使用方便; 适用于小管径和低流速;
压力损失较低;
不受液体中所含的各种杂音〔电气的、化学的及流体 的等〕的影响;
低价格,容易安装。
缺点1〕耐压力低,有玻璃管易碎的较大风险;
2〕不能测量有杂质的介质,易堵塞;
3〕易受外界磁场影响。
容积式流量计
容积式流量计,又称定排量流量计,简称PD流量计,在流量 仪表中是精度最高的一类。它利用机械测量元件把流 体连续不断地分割成单个的体积局部,根据测量室逐 次重复地充满和排放该体积局部流体的次数来测量流 体体积总量。
① 低雷诺数用:1/4圆孔板,锥形入口孔板, 双重孔板,双斜孔板,半圆孔板等;
② 脏污介质用:圆缺孔板,偏心孔板,环状 孔板,楔形孔板,弯管节流件等;
③ 低压损用:罗洛斯管,道尔管,道尔孔板,
双重文丘里喷嘴,通用文丘里管,Vasy管等; ④ 小管径用:整体〔内藏〕孔板;
⑤ 端头节流装置:端头孔板,端头喷嘴,Borda
涡街流量计
卡 曼 涡 街
涡街流量计
特点
〔1〕旋涡流量计的优点 结构简单、牢固、安装维护方便。相比节流装置无需导压管和三
阀组等,减少泄漏、堵塞和冻结等。
精确度较高,一般为±〔1~1.5〕%R。
测量范围宽,合理确定口径,范围度可达20:1.
压损小,约为节流式差压流量计的1/4 ~1/2。
输出与流量成正比的脉冲信号,无零点漂移。 在一定雷诺数范围内,输出频率不受流体物性〔密度、粘度〕和组
双转子流量计的特点:
由于特殊设计的螺旋转子,使得转 子转矩一定,等速回转,无脉 动,无噪声。
由于一对转子排量大,所以,相同 流量上限的仪表,螺杆式体积 小得多,重量也轻。
常用流量计选型及比较资料
是在流体中安放一根非流线型游涡发生体,游涡的速度与流
从而计算出体积流量。涡街流量计适用与测量液体、气体
通过测量流体的温度的升高或热传感器降低来测量流
热式质量流量计没有移动部件或孔,能精确测量气体的流量。热质量流
也是少数用于测量大口径气体流量的技
这种流量计利用振动流体管产生与质量流量相应的偏转来进
PD流量计,涡轮流量计也会产生不可恢复的压力
三:电磁流量计
具有传导性的流体在流经电磁场时,通过测量电压可得到流体的速度。电磁
测量原理:法拉第电磁感应定律证明一个导体在磁场中运动将感应生成一个
采用电磁测量原理,流体就是运动中的导体。感应电势相对于流速成正比
然后变送器将它进行放大,根据管道横截面积计算出
水平安装:测量电极平面必须水平,这样可以防止由于夹带的气泡而产生的
注意:空管检测功能仅当测量装置为水平安装及变送器外壳向
基座,支撑:如果公称直径为DN≥350,在能忍受足够负载的基座上安装变
注意不允许利用外框承住传感器的重量。这会使外框变形并破坏内部励磁
保证以下所需的进口和出口直管段以确保测量精度:入口长度>10×DN出口
表示分离型自带10m电缆;
环境条件:环境温度-20...+60℃(传感器,变送器),在阴暗处安装,避免阳
测量精度参考条件:符合DIN19200及VDI/VDE264l,介质温度:+28℃±k,
+22℃±k,预热时间:30分钟,
安装时应注意,只有当满管时才能获得准确的测量,避免以下安装位置:管
(易聚集气泡)直接安装在一根向下的管线的敞开出口前。
注意不要在泵的入口侧安装流量管,以避免抽压而造成的对流量管衬里的破
管道流量计原理
管道流量计原理
管道流量计是一种用于测量液体或气体流量的设备,它基于流体在管道中流动时的一些物理特性来实现测量。
管道流量计的原理可以根据不同的测量手段分为多种类型,以下将介绍其中几种常用的原理。
1. 压差流量计原理:压差流量计通过测量流体在管道中的压差来计算流量。
它利用泊肃叶定律,即一个流体通过管道时,流速增加,压力降低的原理。
在压差流量计中,通过在管道中设置测压孔,分别测量上游和下游的压力差,再根据流体性质和管道特性的相关参数,可以计算出流体的流量。
2. 超声波流量计原理:超声波流量计利用超声波在流体中传播的速度与流速成正比的特性进行测量。
它通过在管道中设置超声波传感器,发送超声波信号并接收反射回来的信号,根据发送和接收时间之间的差异来计算流速,从而得到流量。
3. 涡街流量计原理:涡街流量计是利用涡街产生的一系列涡旋来测量流体流速和流量的。
它通过在管道中设置一个特殊形状的阻挡体,当流体流经阻挡体时,会产生脱落频率成倍递增的涡旋。
通过测量涡旋的频率和相关参数,可以计算出流体的流速和流量。
除了上述几种原理外,还有一些其他的管道流量计原理,如电磁流量计利用流体中带电粒子的运动来测量流速,核素流量计利用放射性核素的衰变来测量流速等。
不同类型的管道流量计
原理在实际应用中有各自的适用范围和精度,根据具体的需求选择合适的方法进行流量测量。
常用流量计的基础知识和比较
常用流量计的基础知识和比较流量计是一种用于测量流体流动速度和体积的仪器。
常用的流量计主要有:差压式流量计、涡街式流量计、电磁式流量计、超声波流量计和质量流量计。
本文将为您介绍这些常用流量计的基础知识和比较。
一.差压式流量计差压式流量计是通过测量绕流体管道的压差(即扩压器前后的压差)来计算流量的。
其优点是测量范围较宽,从小到几毫升/分钟到大量的水/秒不等,测量误差较小、可靠性高。
但是,差压式流量计对管道结构和管道粗糙度的要求较高,对于粘度和密度变化较大的流体,测量误差会增大。
涡街式流量计是通过测量涡轮绕轴线自转的角速度来计算流量的。
其优点是测量范围广泛,可以适应不同流体粘度的测量,并且安装与使用方便。
但是,涡街式流量计对流体在管道中的流动方向要求比较苛刻,具有一定的压力损失,且易受流体中颗粒物的影响。
电磁式流量计是通过测量液体通过磁场产生的电动势来测量液体的流量,其优点在于测量范围非常广泛,测量误差小,使用寿命长,对于含有颗粒物和腐蚀性强的流体,电磁式流量计有很好的稳定性和精度。
但是,其安装必须采用同轴式电极或成对电极,仪器成本较高,也需要较高的安装精度。
四.超声波流量计超声波流量计是通过测量超声波传播速度和方向,来测量流量的。
其优点在于测量范围广泛,不易受流体颜色、浊度、气泡和颗粒物的影响,具有使用方便等优点。
但是,超声波流量计在某些情况下会受到流体波动和结构振动的影响,其测量精度和稳定性有待更进一步改善。
五.质量流量计质量流量计是一种基于质量守恒原理和热力学平衡原理测量瞬时流量的仪器。
其优点在于可以不受温度、压力和流体密度等参数的影响,能够精确测量几乎所有的流体,并且可以反映温度、压力等流体参数变化的影响,具有系统灵敏性和速度性能高等优点。
但是,质量流量计具有高昂的价格和较高的维护成本,需要使用优质的精密元器件,并需要高级的使用和维护技术人员。
总体来看,不同的流量计具有不同的优缺点,一般应根据实际需要选择合适的流量计。
流量计种类及流量计工作原理
流量计种类及流量计工作原理流量计是一种用于测量流体通过管道或开放河道的流量的仪器。
它广泛应用于工业、农业和环境保护等领域。
根据其测量原理和工作方式的不同,流量计可以分为多种类型,包括机械式流量计、电磁式流量计、超声波流量计、涡街流量计、热式流量计等。
下面将对每种类型的流量计及其工作原理进行详细介绍。
1.机械式流量计机械式流量计是以几何测量的方法来测量流体流量的一种流量计。
常见的机械式流量计包括涡轮流量计、浮子式流量计和节流装置等。
a.涡轮流量计:涡轮流量计利用流体经过涡轮时产生的转速来间接测量流量。
流体经过装置中的涡轮时,涡轮会受到流体的冲击力而转动,通过计数转速来计算流体的流量。
b.浮子式流量计:浮子式流量计是一种简单且常见的流量计。
它利用浮子的上下浮动来反映流体流量的大小。
当流体流过流量计时,流体的流速和流量将使浮子的位置上下浮动,通过观察或传感器检测浮子的位置来测量流量。
c.节流装置:节流装置通过管道中设置一个孔径较小的节流装置,使流体通过孔径时的流速增加,从而间接测量流体流量。
节流装置的常见类型包括孔板、喷嘴和比例阀等。
2.电磁式流量计电磁式流量计是利用涡电势或霍尔效应来测量导电流体流量的一种流量计。
它适用于液体和气体的测量,并且具有高精度和可靠性的特点。
电磁式流量计通过在管道中施加一个磁场,当导电流体流过时,会产生感应电动势。
通过测量感应电动势的大小来计算流体的流量。
电磁式流量计通常由两个电极和两个电磁线圈组成。
当流体流过时,电极感应到的感应电动势大小与流体流速和流量成正比。
3.超声波流量计超声波流量计是利用超声波传播速度和频率的变化来测量流体流量的一种流量计。
它适用于各种液体和气体的流量测量,并且具有无压力损失、无移动部件和高测量精度等优点。
超声波流量计通过发射超声波穿过管道时的传播速度和频率的变化来计算流体的流量。
超声波传感器安装在管道上下游,根据超声波的传播时间和频率的变化来测量流体流量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
几种常用管道流量计的基础知识和比较
流量测量是四大重要过程参数之一(其他的是温度、压力和物位)。
闭合管道流量计以其采用的技术分类,如下:
差压流量计(DP)
这是最普通的流量技术,包括孔板、文丘里管和音速喷嘴。
DP流量计可用于测量大多数液体、气体和蒸汽的流速。
DP流量计没有移动部分,应用广泛,易于使用。
但堵塞后,它会产生压力损失,影响精确度。
流量测量的精确度取决于压力表的精确度。
容积流量计(PD)
PD流量计用于测量液体或气体的体积流速,它将流体引入计量空间内,并计算转动次数。
叶轮、齿轮、活塞或孔板等用以分流流体。
PD流量计的精确度较高,是测量粘性液体的几种方法之一。
但是它也会产生不可恢复的压力误差,以及需装有移动部件。
涡轮流量计
当流体流经涡轮流量计时,流体使转子旋转。
转子的旋转速度与流体的速度相关。
通过转子感受到的流体平均流速,推导出流量或总量。
涡轮流量计可精确地测量洁净的液体和气体。
像PD流量计,涡轮流量计也会产生不可恢复的压力误差,也需要移动部件。
电磁流量计
具有传导性的流体在流经电磁场时,通过测量电压可得到流体的速度。
电磁流量计没有移动部件,不受流体的影响。
在满管时测量导电性液体精确度很高。
电磁流量计可用于测量浆状流体的流速。
超声流量计
传播时间法和多普勒效应法是超声流量计常采用的方法,用以测量流体的平均速度。
像其他速度测量计一样,是测量体积流量的仪表。
它是无阻碍流量计,如果超声变送器安装在管道外测,就无须插入。
它适用于几乎所有的液体,包括浆体,精确度高。
但管道的污浊会影响精确度。
涡街流量计
涡街流量计是在流体中安放一根非流线型游涡发生体,游涡的速度与流体的速度成一定
比例,从而计算出体积流量。
涡街流量计适用与测量液体、气体或蒸汽。
它没有移动部件,也没有污垢问题。
涡街流量计会产生噪音,而且要求流体具有较高的流速,以产生旋涡。
热质量流量计
通过测量流体的温度的升高或热传感器降低来测量流体速度。
热式质量流量计没有移动部件或孔,能精确测量气体的流量。
热质量流量计是少数能测量质量流量的技术之一,也是少数用于测量大口径气体流量的技术。
科里奥利流量计
这种流量计利用振动流体管产生与质量流量相应的偏转来进行测量。
科里奥利流量计可用于液体、浆体、气体或蒸汽的质量流量的测量。
精确度高。
但要对管道壁进行定期的维护,防止腐蚀。
电磁流量计
测量原理:法拉第电磁感应定律证明一个导体在磁场中运动将感应生成一个电势。
采用电磁测量原理,流体就是运动中的导体。
感应电势相对于流速成正比并被两个测量电极所检测,然后变送器将它进行放大,根据管道横截面积计算出流量。
恒定的磁场由极性交替变化的开关直流电流而产生。
测量系统包括一个变送器和一个传感器组成。
它又有两种型号:一体化型,变送器和传感器组成一个整体的机械单元;分离型,变送器和传感器被分开安装。
变送器:Promag50(用按钮操作,两行显示)传感器:PromagW(DN25……2000)
技术参数
测量变量:流速。
输入变量测量范围:典型v=0。
1……10m/s带指定测量精度可操作流量范围:超过1000:1输入信号状态输入(辅助输入):U=3…30vDC, Ri=5kΩ,电气隔离。
可配置:累计量(S)复位,测量值抑制,错误信息复位。
电流输入(仅当Promag53):有源/无源可选,电气隔离分辨率: 2μA有源:4。
20mA,Ri≤150Ω,Uout=24VDC,抗电流短路
无源:0/4。
20mA,Ri≤150Ω,Umax=30VDC。
输出变量
输出信号电流输出:有源/无源可选,电气隔离,时间常数可选(0.05...100s),满量程值
可选,温度系数:典型0.005%o.r./℃;分辨率:0.5μA
有源:0/4...20mA,RL<700Ω(HART:RL≥250Ω)
无源:4...20mA,max.30VDC,Ri≤150Ω
脉冲/频率输出:
无源,集电极开路30VDC,250mA,电气隔离.频率输出:满量程频率
2...1000Hz(fmax=1250Hz),打开/关闭比例1:1
脉冲宽度:最大10s.脉冲输出:脉冲值及脉冲极性可选,最大脉冲宽度可设定
(0.05...2s),最大脉冲频率可选材料变送器外壳,一体化外壳:喷粉涂层铸铝;墙装外壳:铸铝传感器外壳,DN25...300:喷粉涂层铸铝;DN350...2000:涂层钢型号规格说明:50W9H-
UD0A1AK2C4AW(DN900),50W就是50系列;9H表示口径为900mm(DN900);U表示衬底材料为聚亚安酯;D表示过程连接/材料为PN10DIN250l,ST37-2法兰(适用于DN200-DN2000);0表示电极材料(所有电极)为1.4435/316L不锈钢;A表示标定为0.5%.3点标定;1说明认证为无需特殊认证;第二个A表示无防暴要求;K表示外壳防护等为IP68,分离型,墙装式;2表示分离型自带10m电缆;
环境条件:环境温度-20...+60℃(传感器,变送器),在阴暗处安装,避免阳光直射,尤其在温暖气候区域。
测量精度参考条件:符合DIN19200及VDI/VDE264l,介质温度:+28℃±k,环境温度:+22℃±k,预热时间:30分钟,
安装时应注意,只有当满管时才能获得准确的测量,避免以下安装位置:
管道最高点安装(易聚集气泡)
直接安装在一根向下的管线的敞开出口前。
注意不要在泵的入口侧安装流量管,以避免抽压而造成的对流量管衬里的破坏。
当使用往复、横膈膜或柱塞泵时需要在安装脉冲节气阀。
当向下管道长度超过5m时,在传感器后安装一个虹吸管或一个放气阀。
以避免低压而可能造成的对测量管衬里的破坏。
保证满管,减少含气量。
安装方位:最适宜的方位可帮助避免气体的累积和测量管内的残渣存积。
垂直安装;这种方位对易自排空管道系统很理想,并可不加空管检测电极。
水平安装:测量电极平面必须水平,这样可以防止由于夹带的气泡而产生的电极短时间绝缘。
注意:空管检测功能仅当测量装置为水平安装及变送器外壳向上时能正确工作。
如果振动非常剧烈,应将传感器和变送器分开安装。
基座,支撑:如果公称直径为DN≥350,在能忍受足够负载的基座上安装变送器。
注意不允许利用外框承住传感器的重量。
这会使外框变形并破坏内部励磁线圈。
如果可能,安装传感器最好避免例如阀门,三通,弯头等组件。
保证以下所需的进口和出口直管段以确保测量精度:入口长度>10×DN出口长度>5×D N 传感器及变送器接地传感器处于管道中心位置
接地:传感器及介质必须有相同的电势用来保证测量精度及避免电极地腐蚀破坏。
等电势通过在传感器内装地参考电极保证。
如果介质在无衬里并接地地金属管中流动,它可通过连接到变送器外壳而满足接地要求。
对于分离型地接地同上一样。
注意:如果不能确定介质地正确接地与否应安装接地环。
故障诊断:
电磁流量计
如在启动后或操作期间出现故障,通常根据下述检查表进行故障诊断,直接找到问题的原因和相应的解决方法。
检查显示
无显示且无输出信号:1、检查电源端子1,2;2、检查保险丝。
无显示但有信号输出:1、检查显示模块的电缆连接是否正确地插入放大板;2、显示模块损坏;3、测量电极损坏。
显示文字为外文:关断电源,同时按住+/-键并给测量仪表上电,显示文字将会是英文(默认)并处于最大显示对比度。
测量值显示,但无电流或脉冲输出信号:测量电极损坏。
显示故障:
调试或测量期间的故障会立即显示
故障信息会包含一些符号,这些符号意思如下:S=故障信息P=过程故障
=故障信息!=警告信息EMPTYPIPE=故障类型,即测量管部分满管或完全空管
03:00:05=故障发生时间,小时/分钟/秒#401=故障代码
电流输出:最小电流,4-20mA(25mA)→2mA,输出信号对应于零流量;
最大电流,4-20mA(25mA)→25mA。
注意:被定义为“警告信息“的系统或过程故障,对于输入/输出无影响。
