KYN28A-12正泰电气
KYN28-12kV产品介绍

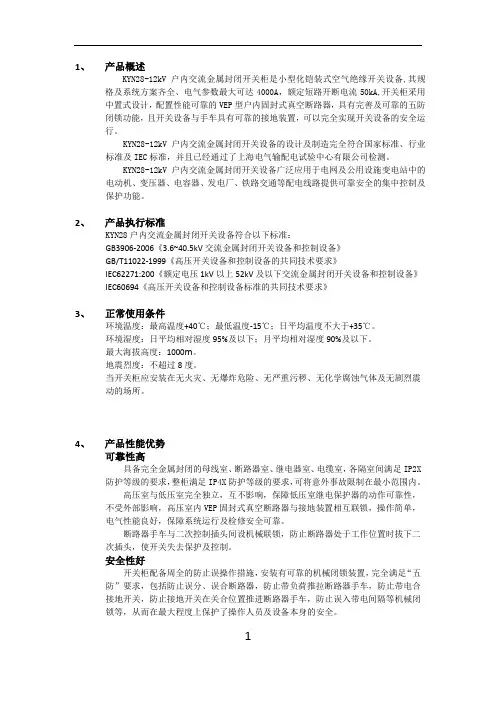

1、产品概述KYN28-12kV户内交流金属封闭开关柜是小型化铠装式空气绝缘开关设备,其规格及系统方案齐全、电气参数最大可达4000A，额定短路开断电流50kA,开关柜采用中置式设计，配置性能可靠的VEP型户内固封式真空断路器，具有完善及可靠的五防闭锁功能，且开关设备与手车具有可靠的接地装置，可以完全实现开关设备的安全运行。
KYN28-12kV户内交流金属封闭开关设备的设计及制造完全符合国家标准、行业标准及IEC标准，并且已经通过了上海电气输配电试验中心有限公司检测。
KYN28-12kV户内交流金属封闭开关设备广泛应用于电网及公用设施变电站中的电动机、变压器、电容器、发电厂、铁路交通等配电线路提供可靠安全的集中控制及保护功能。
2、产品执行标准KYN28户内交流金属封闭开关设备符合以下标准：GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》GB/T11022-1999《高压开关设备和控制设备的共同技术要求》IEC62271:200《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》IEC60694《高压开关设备和控制设备标准的共同技术要求》3、正常使用条件环境温度：最高温度+40℃；最低温度-15℃；日平均温度不大于+35℃。
环境湿度：日平均相对湿度95%及以下；月平均相对湿度90%及以下。
最大海拔高度：1000m。
地震烈度：不超过8度。
当开关柜应安装在无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及无剧烈震动的场所。
4、产品性能优势可靠性高具备完全金属封闭的母线室、断路器室、继电器室、电缆室，各隔室间满足IP2X 防护等级的要求，整柜满足IP4X防护等级的要求，可将意外事故限制在最小范围内。
高压室与低压室完全独立，互不影响，保障低压室继电保护器的动作可靠性，不受外部影响，高压室内VEP固封式真空断路器与接地装置相互联锁，操作简单，电气性能良好，保障系统运行及检修安全可靠。
KYN28-12kV产品介绍
1、产品概述KYN28-12kV户内交流金属封闭开关柜是小型化铠装式空气绝缘开关设备,其规格及系统方案齐全、电气参数最大可达4000A，额定短路开断电流50kA,开关柜采用中置式设计，配置性能可靠的VEP型户内固封式真空断路器，具有完善及可靠的五防闭锁功能，且开关设备与手车具有可靠的接地装置，可以完全实现开关设备的安全运行。
KYN28-12kV户内交流金属封闭开关设备的设计及制造完全符合国家标准、行业标准及IEC标准，并且已经通过了上海电气输配电试验中心有限公司检测。
KYN28-12kV户内交流金属封闭开关设备广泛应用于电网及公用设施变电站中的电动机、变压器、电容器、发电厂、铁路交通等配电线路提供可靠安全的集中控制及保护功能。
2、产品执行标准KYN28户内交流金属封闭开关设备符合以下标准：GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》GB/T11022-1999《高压开关设备和控制设备的共同技术要求》IEC62271:200《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》IEC60694《高压开关设备和控制设备标准的共同技术要求》3、正常使用条件环境温度：最高温度+40℃；最低温度-15℃；日平均温度不大于+35℃。
环境湿度：日平均相对湿度95%及以下；月平均相对湿度90%及以下。
最大海拔高度：1000m。
地震烈度：不超过8度。
当开关柜应安装在无火灾、无爆炸危险、无严重污秽、无化学腐蚀气体及无剧烈震动的场所。
4、产品性能优势可靠性高具备完全金属封闭的母线室、断路器室、继电器室、电缆室，各隔室间满足IP2X 防护等级的要求，整柜满足IP4X防护等级的要求，可将意外事故限制在最小范围内。
高压室与低压室完全独立，互不影响，保障低压室继电保护器的动作可靠性，不受外部影响，高压室内VEP固封式真空断路器与接地装置相互联锁，操作简单，电气性能良好，保障系统运行及检修安全可靠。
KYN28技术要求
KYN28-12技术要求1、概述1.1．此技术部分范围包括：10KV高压开关柜 10台（套）的设计、制造、设计联络、工厂检验和试验、包装、运输、保险。
1.2．工作范围也包括供应方的技术人员所提供的对安装、现场试验、调试、验收和试验的指导与监督以及对采购方人员的培训，并提供技术详图和文件（包括调试和试验步骤及操作与维修手册等）。
2、标准和一般要求2.1标准GB156-93 标准电压GB311.1 高压输变电设备的绝缘配合GB311.2～GB311.6-83 高电压试验技术GB763-90 交流高压电器在长期工作时的发热GB1408-89 固定绝缘材料工频电气强度的试验方法GB2706-89 交流高压电器动、热稳定试验方法GB2900.1-82 电工名词术语基本名词术语GB3309-89 高压开关设备常温下的机械试验GB3804-90 3～63KV交流高压负荷开关GB7354-87 局部放电测量GB11022-89 高压开关设备通用技术条件SD/T318-89 高压开关柜闭锁装置技术条件DL/T402-91 交流高压断路器订货技术条件DL/T539-93 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593-96 高压开关设备的共用订货技术条件DL/T404-1997 户内交流高压开关柜订货技术条件SDGJ14-86 导体和电器选择设计技术规定GB50060-92 3-110KV高压配电装置设计规范SDJ9-88 电气测量仪表装置设计技术规程DL/T620-1997 交流电气装置的过电压保护和绝缘配合SD334-89 高压带电显示装置技术条件IEC-298 1kV以上52kV及以下高压交流金属封闭开关设备和控制设备2.2使用条件全年主导风向为东北风，夏季主导风向为西南风。
年最大风速 16.7米/秒年平均风速 2.3米/秒年最大降雨量 1595.72毫米年最小降雨量 198.3毫米年最大积雪深度 26厘米年平均最高气温 22.1℃年平均最低气温 14.2℃年极端最高气温 40.9℃年平均相对湿度 80%年最小相对湿度 7%年平均气压 1012.2毫巴年绝对最高气压 1040.6毫巴年绝对最低气压 987.2毫巴海拔高度 50m安装地点：户内2.3. 设备安装地点江西省赣州市会昌县筠门岭镇2.4. 安装环境年平均气温 16.5 ℃极端最高气温 41℃极端最低气温 -20.6℃最热月平均气温 28.32℃最热月平均相对湿度 81 %安装现场基本地震烈度： 8 度。
KYN28-12型铠装中置式金属封闭开关柜说课讲解
K Y N28-12型铠装中置式金属封闭开关柜•描述：KYN28-12型铠装中置式金属封闭开关柜概述KYN28-12型铠装中置式金属封闭开关柜(以下简称开关柜)是在吸收国内外先进制造技术的基础上自行开发设计的新型产品，可取代各种老型的金属封闭开关设备。
该项开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关台断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能等可靠的“五防”功能，结构强度高，元件布置合理，方案齐全，可扩展性强，既可配用VSl真空断路器，又可配用ABB公司的VD4真空断路器。
是一种理想的新型配电装置。
适用范围及用途KYN28-12型铠装中置式金属封闭开关柜，适用于3.6kY-12kV三相交流50Hz单母线及单母线分段的配电系统，作为接受和分配电能的成套开关装置，主要用于发电厂、中小型发电送电、变电站、工矿企业及城市建设配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，作为控制保护、监测之用。
符合标准本中置柜符合下列标准1EC60298《额定电压1kY以上至52kY(含)交流流金属外壳开关设备和控制设备》GB3906标准《3.6kV-40.5kY交流金属封闭开关设备和控制设备》正常工作条件周围空气温度：上限+40℃，下限-10℃；相对湿度：日平均值不大干95％，月平均值不大干90％；海拔高度不超过1 000m；地震烈度不超过8度；周围空气不受腐蚀性气体或可燃性气体、水蒸气等明显污染；无经常性的剧烈振动。
在超过本产品技术条件规定的环境条件下使用时，由用户和本公司协商。
型号含义开关柜的特点可选用ABB公司生产的VD4真空断路器或国产VSl真空断路器采用进口铝锌复合钢板或优质镀锌板组装的高精度柜体，不必涂漆且永不生锈。
完全金属铠装，各功能单元，即使柜门关闭也可操作移动。
简单且有效的“五防”闭锁，防止误操作。
严密的防护措施，防止异物及虫害侵入，确保运行安全。

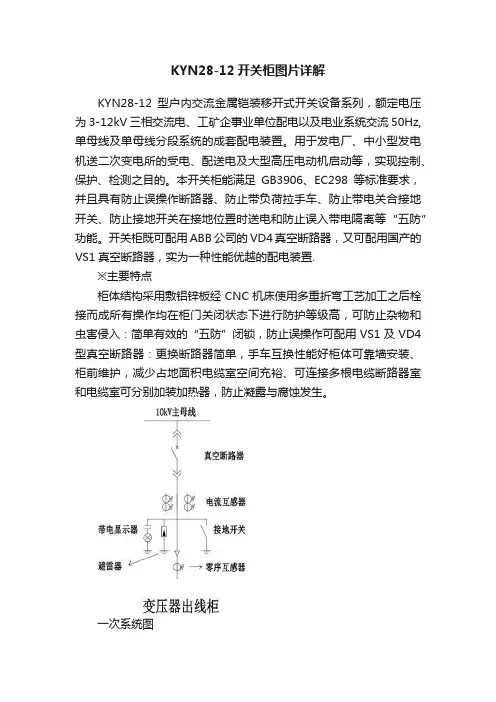

KYN28-12开关柜图片详解
KYN28-12开关柜图片详解
KYN28-12型户内交流金属铠装移开式开关设备系列，额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50Hz,单母线及单母线分段系统的成套配电装置。
用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等，实现控制、保护、检测之目的。
本开关柜能满足GB3906、EC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。
开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置.
※主要特点
柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成所有操作均在柜门关闭状态下进行防护等级高，可防止杂物和虫害侵入：简单有效的“五防”闭锁，防止误操作可配用VS1及VD4型真空断路器：更换断路器简单，手车互换性能好柜体可靠墙安装、柜前维护，减少占地面积电缆室空间充裕、可连接多根电缆断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。
一次系统图
KYN28-12开关柜图片
开关柜结构示意图
开关设备结构示意图
避雷器
真空断路器
接地开关
电流互感器
传感器+带电显示器
零序互感器。
KYN28使用说明资料
一、概述KYN28-12铠装中置式金属封闭开关设备（以下简称开关柜）是在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备，1.1产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。
产品外壳具有IP4X级的防护等级。
1.2本产品的主开关可配置ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1、VH1、VK、ZN28），以取代国外同类产品。
1.3无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。
其断路器均具有长寿命、高参数、少维护、体积小的独特优点。
KYN28-12铠装中置式金属封闭开关设备适用于3.6～12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。
可用于单母线、单母线分段系统或双母线系统。
开关设备符合IEC298《额定电压1kV以上52kV 及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关控制设备共用条款》，我国GB3906《3-36kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求。
并且具有完善、可靠的防误操作功能。
二、正常使用条件2.1 周围空气温度：上限+40℃、下限-10℃；2.2 相对湿度：日平均不大于95%，月平均值不大于90%；2.3 海拔高度：不超过1000m；2.4 地震烈度不超过8度；2.5 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。
当使用条件超出上述范围时，应由用户与我公司协商确定允许范围及技术措施。
三、型号含义四、技术参数4.1 开关设备技术参数项目单位参数额定电压kV 3.6，7.2，12额定频率Hz 50主母线额定电流 A 630，1250，1600，2000，2500，3150 分支母线额定电流 A 630，1250，1600，2000，2500，3150额定绝缘水平工频耐受电压kV相间、相对地一次隔离断口42 48雷电冲击耐受电压75 85辅助控制回路工频耐受电压V 2000额定短路开断电流（有效值）kA 16，20，25，31.5，40，50 额定关合电流（峰值）kA 40，50，63，80，100，125 额定动稳定电流（峰值）kA 40，50，63，80，100，125额定4s热稳定电流（有效值）kA 16，20，25，31.5，40，50 辅助控制回路额定电压V DC:220，110 AC:220，110 防护等级外壳为IP4X，断路4.2 VD4-12或VS1-12真空断路器技术参数见表2序号项目单位参数1 额定电压kV 122 额定频率Hz 503 额定绝缘水平1min工频耐压kV42 断口48雷电冲击耐压75 断口854 额定电流 A 630、1250、1600、2000、2500、31505 额定短时耐受电流kA 20、25、31.5、40、506 额定峰值耐受电流kA 50、63、80、100、1257 额定短路持续时间S 48 额定短路开断电流kA 20、25、31.5、40、509 预期瞬态恢复电压值kA 按照GB1984的规定10 额定短路关合电流kA 50、63、80、100、12511 额定操作顺序O-0.30S-CO-180s-CO*12 额定短路开断电流开断次数次50（40KA-30）13 分闸时间t ms ≤20-5014 合闸时间t ms ≤35-7015 机械寿命次2000016 触头开距mm 11±117 超行程mm 3.5±0.518 触头允许磨损厚度mm 319 平均合闸速度m/s 0.5-0.920 平均分闸速度m/s 0.9-1.321 触头合闸弹跳时间ms ≤222 三相触头合闸不同期ms ≤223 三相触头分闸不同期ms ≤2当断路器用于控制3～10kV电动机时，若起动电流小于600A，必须加金属氧化锌避雷器，其具体要求由用户与我公司协商：当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
正泰KYN28A-12开关柜运行规程
正泰KYN28A-12开关柜运行规程一、装置说明：1、中控楼高配采用封闭式母线、金属铠装式中置式开关柜，开关柜的型号为：KYN28A-12，生产厂为：正泰。
2、开关柜分成四个相互隔离的小室：继电器室、小车室、主母线室和电缆室。
开关柜面板上配有带电显示器，当氖灯发光时，指示线路带电，禁止合接地闸刀。
3、开关采用 VEP型真空开关，一次触头为花瓣形结构。
开关操作机械寿命30000次。
开关、隔离闸刀及PT小车的三相极柱部分及开关灭弧室固封在环氧树脂内。
4、每组开关均配置一组过电压保护器，防止操作过电压。
5、所有母线镀锡处理并用热缩套管进行防护，各连接处配绝缘防护盒。
6、开关柜的门板设有防爆观察窗，在醒目位置设有紧急手动机械分闸装置，用于紧急脱扣。
二、开关的主要技术参数：型号：VEP额定电压：12KV分闸时间（额定操作电压）：25-35ms合闸时间（额定操作电压）：35-70ms三相不同期：≤2ms额定1min工频耐受电压：42KV额定雷电冲击耐受电压：75KV额定操作顺序：分-3min-合分-3min-合分额定电流：2500A、1250A额定短路开断电流：31.5KA三、其他设备型号及参数电压互感器：JDZJ-10过电压保护器：HGB-10Z电流互感器：LZZBJ1－10W1 0.5/10P20接地闸刀：JY15-12四、开关柜正常巡视项目：1、开关柜正常运行时，开关柜面板上各项指示正确，带电显示器工作正常2、柜内小车在正常位置，开关运行无异声，分合闸指示正确，合闸弹簧正常在储能状态3、检查电缆、母线连接处无发热现象4、流变运行无异常响声、无焦味5、过电压保护器正常运行时应无异声6、检查电度表无异常情况五、操作要领：1、打开小车柜门前应认真核对设备名称、编号，并检查继保柜门上各项指示是否正常。
2、推小车进柜时，进车前应确认开关在分闸位置；进柜时，打开小车柜门，调整好转运车高度，推进转运车使之与开关柜连接锁定，推小车至试验位置，插好二次插头，检查继保柜门上各项指示正确3、从试验位置推进小车前，必须确认开关处于分闸状态，接地闸刀已拉开。
(完整)KYN28A-12高压开关柜使用说明书
KYN28A-12型户内铠装式交流金属封闭开关柜使用说明书一、概述KYN28中置高压开关柜是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在12kV的电器产品，主要包括高压断路器、接地开关、互感器等。
KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。
整个手车体积小，检查和维修方便。
手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。
根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。
二、产品特点1．产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。
产品外壳具有IP4X级的防护等级。
2.本产品的主开关可配置ABB公司生产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28)，以取代国外同类产品。
3.无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。
其断路器均具有长寿命，高参数，少维护，体积小的独特优点。
三、符合标准GB3906-91《3-35KV交流金属封闭开关设备》GB11022-99《高压开关设备通用技术条件》IEC298（1990）《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》四、使用环境条件环境温度：最高温度：+40℃，最低温度：-10℃环境湿度：日平均相对湿度：≤95%月平均相对湿度：≤90%海拔高度：2000m以下抗地震度：地震烈度不超过8度周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染无经常性的剧烈震动场所在超过GB3906规定的正常环境条件下使用时，由用户和我公司协商五、结构特点开关柜按 GB 3906 中的铠装移开式户内交流金属封闭开关设备设计，由柜体和中置式可抽出部件（即手车）两大部分组成。
KYN28-12-技术规范书
KYN28-12高压开关柜资料1.产品简介1.1开关柜配置高性能真空断路器，成套设备可满足电网对高压开关柜要求，并适合“五防”和全工况、全封闭、全绝缘条件。
1.2KYN28-12型铠装式交流金属封闭开关设备(以下简称开关柜)，系三相交流50HZ单母线及双母线分段系统的户成套配电装置，适用于发电厂、变电站以及工矿企业的额定电压3～10kV电网中，作为接受和分配电能之用，并对电路实行控制、保护和监测。
2.产品使用环境KYN28-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。
条件与措施如下：气候与环境条件产品正常适合的条件辅助措施海拔高度(m) 不超过2000m 超过采用高原型最高温度(ºC) ＋40最低温度(ºC) -5 低于标准装加热器最大相对湿度月平均(＋25ºC) 90% 低于标准装加热器防凝露最大相对湿度日平均95%抗震能力不超过8度最大温差(ºC) 25没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所GB2900.19 电工名词术语：高压试验技术和绝缘配合GB2900.20 电工名词术语：高压开关设备GB5465.2 电气设备用图形符号GB191 包装储运图示标志GB4205 控制电气设备的操作件标准运动方向GB156 额定电压GB762 电气设备额定电流GB1980 电气设备额定频率GB11022 高压开关设备通用技术条件GB5582 高压电力设备外绝缘的污秽等级GB4797.2 电工电子产品自然环境条件海拔和气压水深和水压GB311.1 高压输变电设备的绝缘配合GB311.2~6 高电压试验技术GB4585.2 交流系统用高压绝缘子人工污秽试验方法固体层法GB7354 局部放电测量GB11604 高压电器设备无线电干扰测试方法GB763 交流高压电器在长期工作时的发热GB2706 交流高压电器动、热稳定试验方法GB3309 高压开关设备常温下的机械试验GB5273 变压器、电器及套管的接线端子GB2423.4 电工电子产品基本环境试验规程试验D6:主变温热试验方法GB4728.1~13 电气图用图形符号GB4025 电工成套装置中的指示灯和按钮的颜色GB4884 绝缘导线的标记GB6988.1~7 电气制图GB7159 电气技术的文学符号制订通则GB1207-86 电压互感器GB1208-87 电流互感器GB3906-91 3~35kV交流金属封闭开关设备GB50150-91 电气装置安装工程、电器设备交接试验标准IEC-298 额定电压1~72kV交流金属封闭开关设备和控制设备IEC-56 高压交流断路器IEC-113 图解、图表、表格IEC-128 技术图的一般原理IEC-694 高压开关设备和控制设备的通用条款技术参数1.1.1额定电压：10kV1.1.2运行最高电压：12kV1.2工频耐压：42kV/min开关柜技术参数1.2.1主母线额定电流：1250A1.2.2短时耐受电流：31.5kA/4S1.2.3额定动力稳定电流：80kA1.1.3防护等级：IP4X；断路器门打开IP2X1.4雷电冲击电压：75kV1.5频率：50H Z1.6真空断路器技术参数1.7额定电压：10kV1.8运行最高电压：12kV1.81频率：50H Z型号：VS1（ZN63B-12）1.9额定电流：1250A1.10工频耐压：对地、相间及普通断口工频耐压值42kV/min；隔离断口间的绝缘工频耐压值48kV/min1.11雷电冲击电压（全波）：75kV额定动稳定电流：31.5kA 1.12辅助回路工频耐受电压：2kV1.13额定短路开断电流（有效值）（4S）：31.5kA1.14操作电压：DC220V3.开关柜如何设计1.3柜体1.3.1柜体的外壳与各功能小室的隔板均采用优质板材，具有很强的抗腐蚀与抗氧化性能，并具有比同等钢板高的机械强度。
KYN28A-12说明书模板
CAD校对
旧底图总号
底图总号
签字
日期
标记
处数
更改文件号
签字
日期
使用说明书
0ZTC.466.095
共11页
第5页
5.3.3电缆隔室C
开关设备采用中置式，因而电缆室空间较大。电流互感器7、接地开关8装在隔室后壁上。将手车17和可抽出式水平隔板15移开后，施工人员就能从正面进入柜内安装和维护。电缆室内的电缆连接导体，每相可并1~3根单芯电缆。必要时每相可并接6根单芯电缆。联接电缆的柜底配制开缝的可卸式非金属封板或不导磁金属封板，确保了施工方便。
5.4防止误操作联锁装置
开关设备内装有安全可靠的联锁装置，完全满足“五防”的要求。
5.4.1仪表室门上装有提示性的按钮或者KK型转换开关，以防止误合、误分断路器。
5.4.2断路器手车在试验或工作位置时，断路器才能进行合分操作，而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路器。
5.4.3仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置移至工作位置。仅当断路器手车处于试验/断开位置时，接地开关才能进行合闸操作（接地开关可带电压显示装置）。这样实现了防止带电误合接地开关及防止了接地开关处在闭合位置时关合断路器。
C A D
CAD校对
旧底图总号
底图总号
签字
日期
标记
处数
更改文件号
签字
日期
使用说明书
0ZTC.466.095
共11页
第6页
5.7带电显示装置
如果用户有所需求时，开关柜内可设有检测一次回路运行状况的带电显示装置。该装置由高压传感器和可携带式显示器两单元组成，通过导线连接为一体。该装置不但可以指示高压回路是否带电，而且还可以与电磁锁配合，实现强制闭锁，达到防止带电关合接地开关、防止误入带电间隔，从而提高配套产品的防误性能。
KYN28A-12正泰电气
注：1、电流互感器的短路容量应单独考虑； 2、ZN63A-12技术参数详见本公司相应样本。
P5.
中压开关设备类
5 结构形式
开关设备由柜体和中置可抽了部件 (即手车) 两大部分组成。柜体分四个单独的隔室，外壳防护等级 为IP4X，各小室外间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方 案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因 此它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
钢铁冶金
上海宝钢集团 中国首钢集团 马鞍山钢铁集团 天津钢铁有限公司 江苏南京钢铁集团公司
配电系统
山西阳城电厂 西电东送贵州黔北电厂 西电东送云南滇东电厂 国电河北龙山发电厂
交通运输
首都国际机场 北京地铁 上海、天津铁路局 广州铁路集团公司 京沪、京九、兰新、郑徐、 浙赣铁路电气化工程
广电科研
国家广播电视总局 中央电视台 中央电视塔电力系统 新华社 钓鱼台国宾馆 中国原子能科学院
KYN28A-12(Z)系列
铠装移开式交流金属封闭开关设备
2011-037CN0809
一、质量保证
中压开关设备类
KYN28A-12(Z)系列铠装移开式交流金属封闭开关设备
KYN28A-12(Z)/T1250-31.5 产品认证证书
KYN28A(GZS1)-12(Z)/T3150-40 产品认证证书
1
3
1 2 3
7 产品安装、地基图
7.1 KYN28A-12(Z)(GZS1)开关设备
N
1 23
1 1 3
11 22
3
2
2 4
(完整word版)KYN28A-12说明书
KYN28A-12(Z)（原型号GZS1）
铠装移开式交流金属封闭开关设备
安装使用说明书
正泰集团成套设备制造有限公司
2004年9月
正泰集团
成套设备制造有限公司
安装使用说明书
0ZTC.466.095
KYN28□-12（Z）/T1250-31.5（GZS1）型
铠装移开式交流金属封闭开关设备
共11页
第1页
1概述
图1开关设备结构图
5.2手车
手车骨架也采用薄钢板经CNC机床加工后组装而成。手车与柜体绝缘配合，机械联锁安全、可靠、灵活。根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车，同规格手车可以百分之百互换。手车在柜体内有断开/试验位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。各种手车均采用丝杆摇动推进、退出。操作轻便、灵活，适合于各种值班人员操作。当手车需要移开柜体时，用一台专用转运车，就可以方便取出，进行各种检查、维护；而且采用中置式，整个小车体积小，检查、维护都极为方便。
5.1外壳及其它
开关设备的外壳是选用进口敷铝锌薄钢板经CNC机床加工，采取多重折边工艺。这样使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用重折边工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用铆螺母和高强度的螺栓联接而成。这样使加工生产周期短、零部件通用性强、占地面积小，便于组织生产。
KYN28-12开关柜技术参数
KYN28-12开关柜技术参数
4.1开关柜技术参数见表1
※※：电流互感器的断路容量应单独考虑
※※※：额定短时耐受电流为31.5KA及以下，分支母线额定电流为1250A及以下柜宽800mm；额定短时耐受电流为40KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。
4.2 VD4、VS1真空断路器技术数据见表2
当断路器用于控制3.6~12KV电动机时，若起动电流小于600A，必须加金属氧化物避雷器，其具体要求用户应与制造厂协商；当断路器用于开断电容器组时，电容器组的额定电流不大于断路器额定电流的80%。
※：额定电流达3150A时需配备风冷装置。
4.3 ZN73-12（VH1）真空断路器主要技术参数见表3。
KYN28-12型铠装中置式金属封闭开关柜
KYN28-12型铠装中置式金属封闭开关柜概述KYN28-12型铠装中置式金属封闭开关柜(以下简称开关柜)是在吸收国内外先进制造技术的基础上自行开发设计的新型产品，可取代各种老型的金属封闭开关设备。
该项开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关台断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能等可靠的“五防”功能，结构强度高，元件布置合理，方案齐全，可扩展性强，是一种理想的新型配电装置。
适用范围及用途KYN28-12型铠装中置式金属封闭开关柜，适用于3.6kY-12kV三相交流50Hz单母线及单母线分段的配电系统，作为接受和分配电能的成套开关装置，主要用于发电厂、中小型发电送电、变电站、工矿企业及城市建设配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，作为控制保护、监测之用。
符合标准本中置柜符合下列标准1EC60298《额定电压1kY以上至52kY(含)交流流金属外壳开关设备和控制设备》GB3906标准《3.6kV-40.5kY交流金属封闭开关设备和控制设备》正常工作条件周围空气温度：上限+40℃，下限-10℃；相对湿度：日平均值不大干95％，月平均值不大干90％；海拔高度不超过1 000m；地震烈度不超过8度；周围空气不受腐蚀性气体或可燃性气体、水蒸气等明显污染；无经常性的剧烈振动。
在超过本产品技术条件规定的环境条件下使用时，由用户和本公司协商。
型号含义开关柜的特点采用进口铝锌复合钢板或优质镀锌板组装的高精度柜体，不必涂漆且永不生锈。
完全金属铠装，各功能单元，即使柜门关闭也可操作移动。
简单且有效的“五防”闭锁，防止误操作。
严密的防护措施，防止异物及虫害侵入，确保运行安全。
空间充裕的电缆终端室，可接多根电缆。
操作方便且极易监视的柜体设计。
体积小并可靠墙安装的开关柜，节省配电间占地面积。
快速接地开关用于接地及回路短接主要技术参数开关柜的主要技术参数(见表1)开关柜外形尺寸开关柜外形尺寸(见图1、表4)开关柜结构KYN28-12型开关柜的设计按GB3906中的金属铠装移开式开关设备的要求而设计，主要由柜体和中置式手车两大部分组成，柜体分断路器室，母线室、电缆室和继电器保护室等四个单独的隔室，外壳防护等级为，P4X，各隔室间和当断路器室门打开，断路器手车处于断开、试验位置时防护等级为，P2X，中置式手车由主开关(或其它功能元件)和底盘车两部分构成。
KYN28_12型户内交流金属铠装移出式开关设备用户手册范本
KYN28-12型户交流金属铠装移出式开关设备用户手册福建中能电气股份有限公司FUJIAN CEE INSTALLATIONS CO.,LTD.始终安全第一在开关设备安装使用前请先仔细阅读本说明书危险要特别注意标有这个危险标志的注意事项。
开关设备只能安装在适合于电气设备工作的户场所。
确保由专职电气人员进行安装、操作和维护。
必须保证现场电气设备的联接条件和工作规程的适用和安全性。
有关开关设备的一切操作，都要遵守相应规定。
不要超出开关设备在正常工作条件下的技术参数里规定的负载。
说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方。
用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备。
若对本说明书尚有疑问，我们将很乐意提供进一步的资讯。
本用户手册仅供参考，具体操作应以电业系统的操作规程为准。
目录一、总则 (4)1、概述 (4)2、标准和规 (4)3、工作条件 (4)二、技术数据 (5)1、电气参数 (5)2、外形尺寸和重量 (6)三、结构概述 (6)1、基本结构 (6)2、外壳和隔板 (6)3、开关柜的小室 (7)4、防止误操作的联锁/保护 (8)四、运输和保管 (10)1、交付条件 (10)2、包装 (10)3、运输 (10)4、交货和中间保管 (11)五、开关柜的现场安装 (11)1、安装现场的一般要求 (11)2、配电室平面布置基本方案 (12)3、基础 (12)4、开关柜的安装与拼接 (12)5、母线的安装联接 (13)6、电力电缆和控制电缆的联接 (13)7、接地铜排的联接 (13)8、安装工作的收尾 (13)六、开关柜的运行 (14)1、起动 (14)2、开关柜的操作 (15)七、维护 (16)1、概述 (16)2、检查和保养 (17)3、修理 (18)一、总则1、概述KYN28-12型户交流金属铠装移出式开关设备（以下简称KYN28-12开关柜）适用于三相交流50Hz、7.2～12kV单母线及单母线分段电力系统，具有“五防”功能。
KYN28-12(Z)型铠装移开式交流金属封闭开关设备
KYN28-12(Z)型铠装移开式交流金属封闭开关设备■概述KYN28-12型铠装移开式交流金属封闭开关设备（以下简称“开关设备”）它适用于三相交流50Hz,.3.6~12Kv电力系统，用于接受和分配电能并对电路实行控制，保护及检测。
■符合标准GB3906（3～35kV交流金属封闭开关设备）。
GB/T11022（高压开关设备和控制设备标准的共用技术要求），IEC60298（额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备），DL/T404（户内交流高压开关柜订货技术条件）。
■型号涵义■正常使用条件●周围空气温度：最高温度+40℃，最低温度-15℃；●湿度条件：日平均相对湿度：≤95％，日平均水蒸气压力不超过2.2kPa，月平均相对湿度：≤90％，月平均水蒸气压力不超过1.8 kPa；●海拔高度：3000m及以下；●地震烈度：不超过8度；●周围空气不受腐蚀性或可燃气体、水蒸气等明显污染；●无经常性的剧烈振动场所；●在超过GB3906规定的正常的环境条件下使用时，由用户和制造厂商协商。
■结构特点●开关设备结构见图1；●完全金属铠装，组装式结构，组合方案广；●柜体选用进口的敷铝锌钢板，经CNC机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用型强；●可配装国产的VS1系列或进口VD4系列真空断路器，适用性广，可靠性高，实现长年免维护；●手车设工作、实验位置，各位置均有定位和显示装置，安全可靠；●各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入；●由专用运载车运送手车，操作轻便、灵活；●电缆室可安装多达9根单芯电缆；●高可靠的连锁装置，完全满足“五防”要求；●各高压室均有泄压通道，确保人身安全；●面门装有观察窗，可观察室内元件工作状态。
