1725mL新桥规压浆剂流动度试验仪
1725mL新桥规压浆剂流动度试验仪-流动锥
执行检验依据:JTG/T F50-2011《公路桥涵施工技术规范》)
标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆技术条件》
A1.1目的与适用范围
本方法规定了采用流动度仪测定净浆流动度的方法和步骤。
A1.2 仪器设备
A1.2.1流动度测试仪:流动锥。
如图A1,容积:1725mL±5mL,校准:水流出的时间应为8.0s±0.2s。
A1.2.2量筒:容积1000毫升,精度5ml
A1.2.3秒表:精度0.5秒
A1.3 试验步骤
测定时,先将漏斗调整水平,封闭底口,将搅拌均匀的浆体均匀倾入漏斗内,直至表面触及点测规下端(1725mL±5mL浆体)。
开启底口,使浆体自由流出,记录浆体全部流出时间(s),即为灌浆料的流动度。
A1.4 试验结果
净浆流动度值以秒(s)为单位,测量结果精确至0.5秒。
公路桥涵施工技术规范JTGTF502011最新381页2
90°HRB3356-25≥3d ≥10d28-40 ≥4d 50 ≥5d HRB4006-25≥4d28-40 ≥5d 50 ≥6d RRB4008-25≥3d 28-40 ≥4d中间 弯折≤90°各种钢筋≥20d—注:采用环氧树脂涂层钢筋时,除应满足表内规定外,当钢筋直径d ≤20mm 时,弯钩内直径D 不应小于4d ;当d >20mm 时,弯钩内直径D 不应小于6d ,直线段长度不应小于5d 。

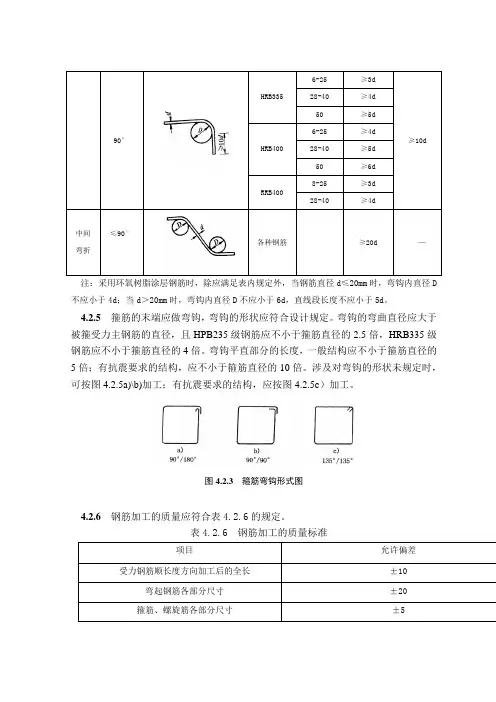

4.2.5 箍筋的末端应做弯钩,弯钩的形状应符合设计规定。
