全站仪基本功能使用手册NTS-362型全站仪使用手册一、仪器各部件名称及其功能1.1 各部件名称1.2 键盘功能与信息显示键盘符号:显示符号:1.3 功能键角度测量模式 (三个界面菜单)距离测量模式(两个界面菜单)坐标测量模式(三个界面菜单)1.4 星(★) 键模式按下(★)键后,屏幕显示如下:由星键(★)可作如下仪器设置:1、对比度调节:通过按[]或[]键,可以调节液晶显示对比度(当开机出现白屏说明对比度过低,应该调高对比度;当开机出现黑屏说明对比度过高,应该调低对比度)。

2、背景光照明:(夜晚或光线不足时打开照明键)按[F1]: 打开背景关。

再按[F1]: 关闭背景光。

3、补偿:(开启双轴补偿用于监测仪器的状态(是否倾斜)和辅助整平仪器)按[F2]键进入“补偿”设置功能,按[F1]或[F3]键设置倾斜补偿的打开或者关。

4、反射体:按[MENU]键可设置反射目标的类型。

按下[MENU]键一次,反射目标便在棱镜/免棱镜/反射片之间转换。

(测量前先在★键模式查看反射体是否为棱镜)5、指向:(一般用于线状建筑的辅助测量,红外线可以直接照准待测点,如:隧道测量)按[F3]键出现可见激光束。

6、参数:(必须对棱镜常数和气压进行设置,精密测量时需设置PPM值和温度)按[F4]键选择“参数”,可以对棱镜常数、PPM 值和温度气压进行设置,并且可以查看回光信号的强弱。

棱镜常数(国产仪器为-1mm,进口仪器为0mm)气压(一般地区(除青藏高原地区)气压值为正常一个大气压值760mmHg或1013hPa)温度(一般用温度计量取测量环境温度并输入)PPM值(计算和预测出的气象改正值)二、初始设置2.1 开/关机再按[POWER]键3 秒钟,即关闭电源。

2.2 设置垂直角和水平角的倾斜改正当启动倾斜传感器时,将显示由于仪器不严格水平而需对垂直角和水平角自动施加的改正数。

为了确保角度测量的精度,倾斜传感器必须选用(单轴/双轴),其显示可以用来更好的整平仪器。

全站仪使用方法及使用步骤详细

全站仪使用方法及使用步骤详细

全站仪使用方法及使用步骤详细全站仪是一种高精度的测量仪器,广泛应用于工程测量、建筑施工、道路桥梁建设等领域。

它能够同时测量角度和距离,并通过内部计算得出目标点的坐标。

下面将为您详细介绍全站仪的使用方法及使用步骤。

一、全站仪的组成及功能全站仪通常由以下几个部分组成:1、望远镜:用于瞄准目标。

2、操作面板:包含各种按键和显示屏,用于设置测量参数和显示测量结果。

3、电池:为全站仪提供电力。

4、基座:用于支撑和稳定全站仪。

5、水准器:用于整平全站仪。

全站仪的主要功能包括:角度测量、距离测量、坐标测量、放样等。

二、使用前的准备工作1、检查仪器在使用全站仪之前,首先要检查仪器是否完好,各部件是否正常工作。

检查电池电量是否充足,仪器是否有损坏或松动的部件。

2、仪器安置(1)选择合适的测量地点,要求地面坚实、平坦,视野开阔,通视良好。

(2)将全站仪安置在三脚架上,通过调整三脚架的高度和腿长,使仪器大致水平。

(3)使用光学对中器或激光对中器,将仪器精确对中于测量点上。

(4)调整全站仪的脚螺旋,使仪器的水准气泡居中,从而使仪器精确整平。

3、设置参数(1)设置测量单位,如角度单位(度、分、秒)、距离单位(米、千米等)。

(2)设置温度、气压等环境参数,以对测量结果进行修正。

(3)设置仪器的精度参数,根据测量要求选择合适的精度等级。

三、角度测量步骤1、瞄准目标通过望远镜瞄准目标点,确保目标清晰可见。

2、置零如果需要测量水平角或垂直角的相对值,可以先将角度置零。

3、测量按下测量键,全站仪会自动测量角度,并将结果显示在操作面板上。

四、距离测量步骤1、反射棱镜安置在目标点上安置反射棱镜,确保棱镜的中心与目标点重合。

2、瞄准棱镜通过望远镜瞄准反射棱镜。

3、测量按下测量键,全站仪会发射激光并测量距离,测量结果会显示在操作面板上。

五、坐标测量步骤1、建站(1)选择已知控制点作为测站,在该点上安置全站仪,并对中整平。

(2)输入测站点的坐标和仪器高。

全站仪使用说明书(博飞BTS-6082C)

全站仪使用说明书(博飞BTS-6082C)

1.仪器各部件名称及其功能1.1部件名称粗瞄准器显示器三角基座水平制微动基座固定板把物镜提把电池仪器中心垂直制微动脚螺旋长水准器圆水准器目镜望远镜把手望远镜调焦旋钮1.2显示�显示屏显示屏采用点阵式液晶显示器(LCD),可显示4行中英文、数字,一般上面3行显示观测数据,底行显示软件的功能,它随测量模式的不同而改变。

显示界面举例:�显示符号符号含义符号含义V垂直角m以米为距离单位Hr水平角(右旋增量)ft以英尺为距离单位Hl水平角(左旋增量)%垂直角坡度单位HD水平距离dHD水平距离放样差值VD高差dVD高差放样差值SD倾斜距离dSD倾斜距离放样差值N北向坐标°′″以360度为单位E东向坐标g以400哥恩为角度单位Z天顶方向坐标PSM棱镜常数值PPM大气改正值1.3操作键1.4功能键(软键)软键信息显示在显示屏的底行,按下对应的功能键则执行相应显示信息命令。

角度测量模式V :90°10′20″Hr :120°30′40″斜距平距坐标置零P1�[F1][F2][F3][F4][F5]页数软键显示符号功能1F1斜距进入斜距测量模式F2平距进入平距测量模式F3坐标进入坐标测量模式F4置零水平角置零F5P1�显示第2页软键功能2F1锁定水平角锁定F2置盘用数字输入设置水平角F3R/L 水平角右旋增量/左旋增量的变换F4V%垂直角/坡度百分比(%)的变换F5P2�显示第3页软键功能3F1倾斜设置倾斜补偿开或关F2CMPS垂直角模式转换F3D/G角度单位转换F5P3�显示第1页软键功能斜距测量模式V:90°10′20″Hr:120°30′40″SD:12.345m精测测量角度平距坐标P1�页数软键显示符号功能1F1测量进行斜距测量F2角度进入角度测量模式F3平距进入平距测量模式F4坐标进入坐标测量模式F5P1�显示第2页软键功能2F1模式设置测量模式(精测、快测、跟踪、单次)F2信号设置棱镜、大气改正、音响模式F3放样选择放样测量模式F4m/ft距离单位转换F5P2�显示第1页软键功能平距测量模式Hr:120°30′40″HD:12.345mVD:0.566m精测测量角度斜距坐标P1�页数软键显示符号功能1F1测量进行平距测量F2角度进入角度测量模式F3斜距进入斜距测量模式F4坐标进入坐标测量F5P1�显示第2页软键功能2F1模式设置测量模式(精测、快测、跟踪、单次)F2信号设置棱镜、大气改正、音响模式F3放样选择放样测量模式F4m/ft距离单位转换F5P2�显示第1页软键功能坐标测量模式N:123.456mE:34.567mZ:79.912m精测测量角度斜距平距P1�页数软键显示符号功能1F1测量进行坐标测量F2角度进入角度测量模式F3斜距进入斜距测量模式F4平距进入平距测量模式F5P1�显示第2页软键功能2F1模式设置测量模式(精测、快测、跟踪、单次)F2信号设置棱镜、大气改正、音响模式F3设置设置测站点、后视点、棱镜高。

全站仪使用说明书.

全站仪使用说明书.

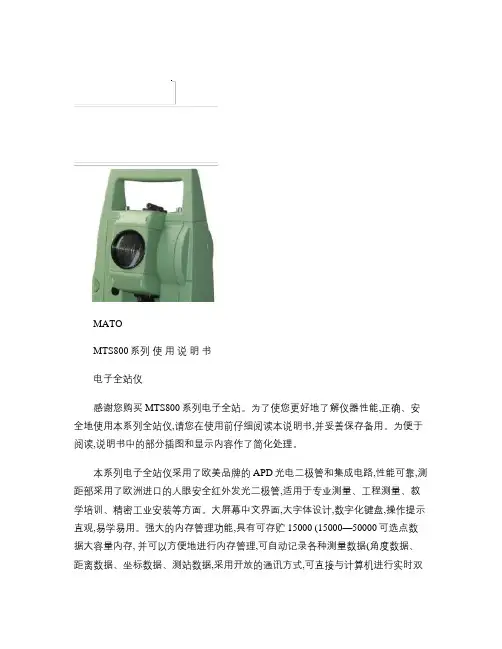

MATOMTS800系列使用说明书电子全站仪感谢您购买MTS800系列电子全站。

为了使您更好地了解仪器性能,正确﹑安全地使用本系列全站仪,请您在使用前仔细阅读本说明书,并妥善保存备用。

为便于阅读,说明书中的部分插图和显示内容作了简化处理。

本系列电子全站仪采用了欧美品牌的APD光电二极管和集成电路,性能可靠,测距部采用了欧洲进口的人眼安全红外发光二极管,适用于专业测量、工程测量、教学培训、精密工业安装等方面。

大屏幕中文界面,大字体设计,数字化键盘,操作提示直观,易学易用。

强大的内存管理功能,具有可存贮15000 (15000—50000可选点数据大容量内存, 并可以方便地进行内存管理,可自动记录各种测量数据(角度数据、距离数据、坐标数据、测站数据,采用开放的通讯方式,可直接与计算机进行实时双向数据传输和内存双向数据传输。

还具有丰富的测量应用程序,可进行坐标测量﹑放样测量﹑后方交会﹑对边测量﹑悬高测量﹑面积计算﹑偏心测量﹑角度复测﹑直线放样,道路放样(选件,导线测量平差(选件,另外可根据用户需求定制程序,满足不同专业测量的要求。

为不断提高产品性能,仪器的技术参数和外观可能变化,恕不另行通知,敬请谅解!随仪器附有保修单一份,购买仪器后请填好该单,并请寄本公司客户服务部,凭该保修单用户可自购买之日起享受36个月免费保修服务。

【目录】前言1.安全操作注意事项 12.注意事项 23.激光安全信息 24.仪器功能介绍 34.1 仪器部件名称 34.2 模式图 45.基本操作 55.1 键盘基本操作 55.2 显示信息75.3 显示符号7 测量前准备6.电池的使用及维护86.1 充电步骤86.2 注意事项86.3 充电器使用说明86.4 电池安装步骤96.5 电池卸下步骤96.6 电池显示信息97.架设仪器108.调焦与照准119.开机1110.使用星键(★键功能1210.1 仪器倾斜值显示及补偿1210.2 快速查看仪器内存12 基本测量11.角度测量1411.1 两点间角度测量1411.2 将水平方向设置成所需方向值15 11.3 水平方向显示选择(左角/右角17 11.4 %坡度1811.5 水平角复测量1911.6 角度测量数据输出2012.距离测量2112.1 距离测量设置2112.2 回光信号检测2412.3 距离和角度测量2512.4 距离测量数据输出2613.坐标测量2613.1 输入测站坐标2613.1.1 键盘输入测站数据2613.1.2 调用内存中已知坐标数据27 13.2 后视方位角设置2813.3 输入棱镜高及仪器高3013.4 三维坐标测量31 高级测量14.放样测量3314.1 距离放样测量3314.2 坐标放样测量3615.偏心测量4015.1 距离偏心测量4015.2 角度偏心测量4216.对边测量4816.1 多点间距离测量4416.2 改变起始点4617 悬高测量4818.后方交会测量5018.1 测量两已知点求取测站坐标5118.2 测量多个已知点求取测站坐标5319.面积计算5520.直线放样5720.1 定义基线5720.2 直线点放样5920.3 直线线放样60 数据记录与管理21.存储模式下的数据操作6221.1 工作文件管理6221.1.1 工作文件记录查阅及删除63 21.1.2 更改工作文件名称6421.1.3 删除工作文件6521.1.4 向计算机输出工作文件数据66 21.2 输入已知点坐标数据6721.2.1 由键盘输入已知点坐标数据6721.2.2 由外部设备输入已知点坐标数据68 21.3 已知点坐标数据查阅及删除6921.4 删除全部已知点7021.5 输入特征码7121.6 特征码调阅及删除7221.7 显示仪器内存状况7321.8 初始化内存7322.在记录模式下进行数据记录7422.1 记录距离测量数据7422.2 记录角度测量数据7622.3 记录坐标测量数据78设置23.改变仪器参数8023.1 观测条件设置8023.2 仪器设置8223.3 键功能定义8323.3.1 键功能定义8323.3.2 键功能保存8523.3.3 键功能恢复8623.4 单位设置87 检校24.仪器常数8824.1 倾斜补偿器零点差检校8824.1.1 倾斜补偿器零点差检查88 24.1.2 倾斜补偿器零点差校正88 24.2 指标差视准差设置9024.3 距离加乘常数设置9225.检验与校正9425.1 照准部水准器9425.2 十字丝的校正9525.3 仪器视准轴的校正9625.4 光学对点器的检验与校正96 其他26.双向通讯9827.道路测设放样10027.1 道路定义10027.1.1 直线型道路定义10027.1.2 单圆曲线型道路定义10127.1.3 设缓圆曲线型道路定义103 27.2 道路中边桩放样10327.3 曲线主点放样10427.4 桩位测量10528.仪器的保养10629.出错信息10730.技术指标1091.安全操作注意事项一般情况l 禁止在高粉尘、无良好排风设备或靠近易燃物品环境下使用仪器,以免发生意外。

全站仪使用简介

全站仪使用简介

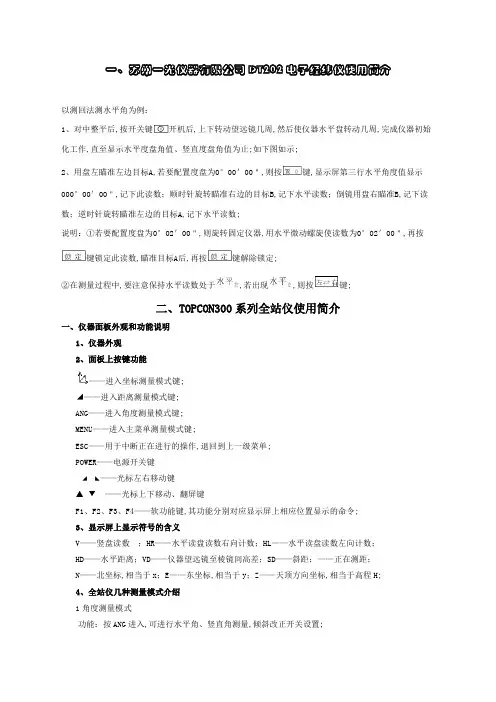

一、苏州一光仪器有限公司DT202电子经纬仪使用简介以测回法测水平角为例:1、对中整平后,按开关键开机后,上下转动望远镜几周,然后使仪器水平盘转动几周,完成仪器初始化工作,直至显示水平度盘角值、竖直度盘角值为止;如下图如示;2、用盘左瞄准左边目标A,若要配置度盘为0°00'00",则按键,显示屏第三行水平角度值显示000°00'00",记下此读数;顺时针旋转瞄准右边的目标B,记下水平读数;倒镜用盘右瞄准B,记下读数;逆时针旋转瞄准左边的目标A,记下水平读数;说明:①若要配置度盘为0°02'00",则旋转固定仪器,用水平微动螺旋使读数为0°02'00",再按键锁定此读数,瞄准目标A后,再按键解除锁定;②在测量过程中,要注意保持水平读数处于,若出现,则按键;二、TOPCON300系列全站仪使用简介一、仪器面板外观和功能说明1、仪器外观2、面板上按键功能——进入坐标测量模式键;◢——进入距离测量模式键;ANG——进入角度测量模式键;MENU——进入主菜单测量模式键;ESC——用于中断正在进行的操作,退回到上一级菜单;POWER——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令;3、显示屏上显示符号的含义V——竖盘读数;HR——水平读盘读数右向计数;HL——水平读盘读数左向计数;HD——水平距离;VD——仪器望远镜至棱镜间高差;SD——斜距;——正在测距;N——北坐标,相当于x;E——东坐标,相当于y;Z——天顶方向坐标,相当于高程H;4、全站仪几种测量模式介绍1角度测量模式功能:按ANG进入,可进行水平角、竖直角测量,倾斜改正开关设置;第1页F1 OSET :设置水平读数为000000'''; F2 HOLD :锁定水平读数;F3 HSET :设置任意大小的水平读数; F4 P1↓:进入第2页;第2页F1 TILT :设置倾斜改正开关; F2 REP :复测法;F3 V% :竖直角用百分数显示; F4 P2↓:进入第3页;第3页F1 H-BZ:仪器每转动水平角90°时,是否要蜂鸣声;F2 R/L :右向水平读数HR/左向水平读数HL切换,一般用HR; F3 CMPS :天顶距V/竖直角CMPS的切换,一般取V;F4 P3↓:进入第1页;2距离测量模式功能:按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置;第1页F1 MEAS:进行测量;F2 MODE:设置测量模式,Fine/coarse/tragcking 精测/粗测/跟踪; F3 S/A:设置棱镜常数改正值PSM、大气改正值PPM;F4 P1↓:进入第2页;第2页F1 OFSET:偏心测量方式;F2 SO:距离放样测量方式;F3 m/f/i:距离单位米/英尺/英寸的切换; F4 P2↓:进入第1页;3坐标测量模式功能:按进入,可进行坐标N,E,H、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置;第1页F1 MEAS:进行测量;F2 MODE:设置测量模式,Fine/Coarse/Tracking;F3 S/A:设置棱镜改正值PSM,大气改正值PPM常数; F4 P1↓:进入第2页;第2页F1 :输入棱镜高;F2 :输入仪器高;F3 OCC:输入测站坐标; F4 P2↓:进入第3页;第3页F1 OFSET:偏心测量方式;F2 ———F3 m/f/i: 距离单位米/英尺/ 英寸切换; F4 P3↓:进入第1页;4主菜单模式功能:按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理数据文件编辑、传输及查询、参数设置等;略二、全站仪功能简介1、对中整平后,按开关键开机后,上下转动望远镜几周,然后使仪器水平盘转动几周,完成仪器初始化工作,直至显示水平度盘角值HR、竖直度盘角值V为止;2、参数设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/AF3;1棱镜常数PRISM的设置——一般原配棱镜设置为0,国产棱镜一般设置为-30mm;2大气改正值PPM的设置——按“T-P”,分别在“TEMP.”和“PRES.”栏,输入测量时的气温、气压;或者按照说明书中的公式计算出PPM值后,按“PPM”直接输入;说明:参数设置后,在没有新设置前,仪器将保存现有设置;一角度测量按ANG键,进入测角模式开机后默认的模式;以测回法为例,测量水平角<AOB;盘左瞄准左边目标A点——配置水平度盘,若要置零配至0°00'00"则按0SETF1——顺时针旋转瞄准右边B点,记下水平度盘HR的大小——倒镜成盘右,瞄准右边B点,记下HR的大小——逆时针旋转瞄准左边A点,记下HR的大小;注:若要配至0°02'30",则按HSETF3——按INPUT “”——ENT;二距离测量先按◢键,进入测距模式,瞄准棱镜后,按F1MEAS,记录下仪器测站点至棱镜点间的平距HD、镜头与镜头间的斜距SD和镜头与镜头间的高差VD;三坐标测量1、按ANG键,进入测角模式,瞄准后视点A;α;2、按HSET,输入测站O至后视点A的坐标方位角OA';如:输入,即输入了93650''483、按键, 进入坐标测量模式;按P↓, 进入第2页;4、按OCC,分别在N、E、Z输入测站坐标x0,y0,H0;5、按P↓,进入第2页,在栏,输入仪器高;6、按P↓,进入第2 页,在栏,输入B点处的棱镜高;7、瞄准待测量点B,按MEAS,得B点的x B,y B,H B;四零星点的坐标放样不使用文件1、按MENU,进入主菜单测量模式;2、按LAYOUT,进入放样程序,再按SKP,略过使用文件;3、按F1,再按NEZ,输入测站O点的坐标x0,y0,H0;并在一栏,输入仪器高;4、按BACKSIGHTF2,再按NE/AZ,输入后视点A的坐标x A, y A;若不知A 点坐标而已知坐标方位角0492880'''=OA α,则可再按AZ,在HR 项输入,则输入了方位角0492880'''=OA α;瞄准A 点,按YES;5、按LAYOUTF3,再按NEZ,输入待放样点B 的坐标x B ,y B ,H B 及测杆单棱镜的镜高后,按ANGLEF1;使用水平制动和水平微动螺旋,使显示的dHR=000000''',即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB 方向上;6、按DIST,进行测量,根据显示的dHD 来指挥持棱镜者沿OB 方向移动,若dHD 为正,则向O 点方向移动;反之若dHD 为负,则向远处移动,直至dHD=0时,立棱镜点即为B 点的平面位置;7、其所显示的dZ 值即为立棱镜点处的填挖高度,正为挖,负为填; 8、按NEXT ——反复5、6两步,放样下一个点C;三、苏一光RTS600系列全站仪使用简介一、仪器面板外观和功能说明 1、仪器外观2、显示屏上显示符号的含义VZ 竖盘读数 天顶距PT 点号VH 高度角 ST/BS/SS测站/后视/碎部点V% 坡度仪器高 HR/HL水平读数顺时针增/逆时针增棱镜高SD/HD/VD斜距/平距/高差ID 编码号 N 北向坐标 PCODE 编码 E 东向坐标 P1/P2/P3第一/二/三页Z高程3、全站仪几种测量模式介绍 1角度测量模式2距离测量模式 3坐标测量模式 4主菜单模式按MENU 进入,可进行数据采集、坐标放样、程序执行、内存管理数据文件编辑、传输及查询、参数设置等;略二、全站仪功能简介1、对中整平后,按开关键开机后,上下转动望远镜几周,然后使仪器水平盘转动几周,完成仪器初始化工作,直至显示水平度盘角值HR 、竖直度盘角值VZ 为止;2、参数设置按EDM 键进入测距设置,按棱镜常数F2——输入F1——-30——确认F4两次——再按大气改正F3——输入F1,在温度栏输入气温,如30——按确认F4——向下移动光标EDM,至气压栏——输入F1——输入气压,如:1013 hpa ——确认F4两次——按ESC 键回到测角模式;说明:参数设置后,在没有新设置前,仪器将保存现有设置; 一角度测量反复按EDM 键,进入测角模式开机后默认的模式;屏幕出现:以测回法为例,测量水平角<AOB;盘左瞄准左边目标A 点——配置水平度盘,若要配至0°00'00"则按置零F1——是F3,HR 显示0°00'00"——顺时针旋转瞄准右边B 点,记下水平度盘HR 的大小——倒镜成盘右,瞄准右边B 点,记下HR 的大小——逆时针旋转瞄准左边A 点,记下HR 的大小;注:若要配至0°02'30",则按F4两次翻至第3页——按设角F3——输入F1,输入“” ——确认F4两次,出现0°02'30"; 二距离测量若要测量水平距离,则按DISP 键一至三次,直至屏幕出现有HD 栏——瞄准棱镜后,按测距F1,即得测站点至棱镜点间的平距HD;通过按DISP 键,可以查看镜头与镜头间的斜距SD 和镜头与镜头间的高差VD; 三坐标测量1、按DISP 键一至三次,直至屏幕出现有三维坐标NEZ 栏——P1翻页F4——测站F3——坐标F4——输入F1,分别在N 、E 、Z 栏输入测站点O 的坐标x 0,y 0,H 0——确认F4两次——输入F1,在点号栏输入测站点号O ——确认F4两次;2、按EDM ▼键两次,将光标移至“仪高”栏——输入F1,输入仪器高——确认F4——按ESC,返回——镜高F1——输入F1,输入待测量点B 处的棱镜高——确认F4两次;3、按P2翻至P3页F4——后视F3——后视F2——坐标F3——若已知后视点A 的坐标x A ,y A ,则按输入F1,分别在N 、E 栏输入x A ,y A ,再确认F4两次;若已知测站点O 至后视点A 的坐标方位角9384650'''=OA α,则按角度F3,在HR 栏输入,即输入了9384650''',再确认F4两次;——照准后视点A,按“是”F3;4、按ESC 键,返回——按P3F4翻至P1页——旋转仪器,照准待测量点 B 的棱镜——按测距F1后,显示的N 、E 、Z 即为B 点的坐标和高程; 四零星点的坐标放样不使用文件1、按MENU 键——按放样F1——输入F1,在“文件名”栏输入任意一个文件名,如:WJS ——确认F4两次——是,新建此文件F3——测站设置F1——按EDM ▼,将光标移至仪高栏——按输入F1,输入仪器高——确认F4——坐标F3——输入F1,分别在N 、E 、Z 栏输入测站点O 的x 0,y 0,H 0——确认F4两次——按ESC 键,返回;2、按后视点设置F2——坐标F3——输入F1,分别在N 、E 栏输入后视点A的坐标x A ,y A ,再确认F4两次;若已知测站点O 至后视点A 的坐标方位角0492880'''=OA α,则按角度F3——输入F1,在HR 项输入,再确认F4两次,则输入了方位角0492880'''=OA α;3、旋转仪器,照准后视点A 后,按“是”F3——按放样F3——坐标F3——输入F1,分别在N 、E 、Z 栏输入待放样点B 的坐标x B ,y B ,H B ,确认F4两次——输入F1,在镜高栏输入待放样点B 的镜高——确认F4两次——极差F1——旋转仪器,使显示的dHR=000000''',即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB 方向上;4、按测距F1,根据显示的dHD 来指挥持棱镜者沿OB 方向移动,若dHD 为正,则向O 点方向移动;反之若dHD 为负,则向远处移动,直至dHD=0时,立棱镜点即为B 点的平面位置,其所显示的dZ 值即为立棱镜点处的填挖高度,正为挖,负为填;5、若要放样下一个点C,则按下点F4——坐标F3,输入C 的坐标,同理放样出C 点; 五建立坐标文件的方法按MENU 键——按EDM ▼键,翻页——存储管理F1——按EDM ▼键,翻页——输入坐标F1——输入F1——在“文件名”栏输入一文件名,如:——确认F4两次——是,新建此文件F3——输入F1,在“点号”栏输入“A ”——确认F4两次——输入F1,在N 、E 、Z 三栏分别输入A 点坐标x A ,y A ,H A ,确认F4两次;——以此类推,输入B 、C 、O 点的坐标;——按ESC 键三次,退出;。
