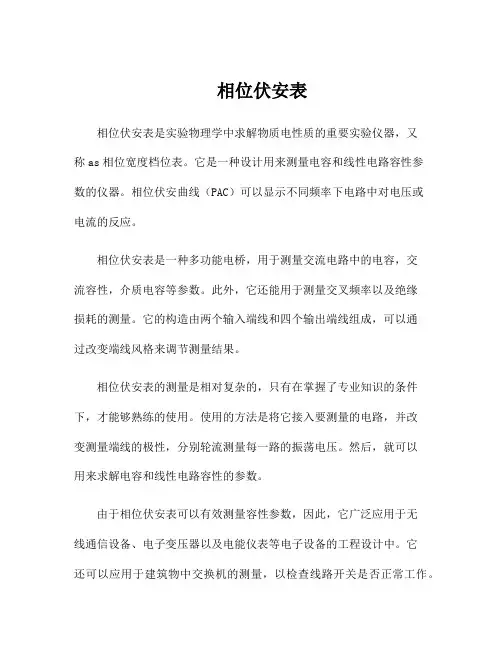

相位伏安表是实验物理学中求解物质电性质的重要实验仪器,又
称as相位宽度档位表。

它是一种设计用来测量电容和线性电路容性参
数的仪器。

相位伏安曲线(PAC)可以显示不同频率下电路中对电压或
电流的反应。

相位伏安表是一种多功能电桥,用于测量交流电路中的电容,交
流容性,介质电容等参数。

此外,它还能用于测量交叉频率以及绝缘
损耗的测量。

它的构造由两个输入端线和四个输出端线组成,可以通
过改变端线风格来调节测量结果。

相位伏安表的测量是相对复杂的,只有在掌握了专业知识的条件下,才能够熟练的使用。

使用的方法是将它接入要测量的电路,并改
变测量端线的极性,分别轮流测量每一路的振荡电压。

然后,就可以
用来求解电容和线性电路容性的参数。

由于相位伏安表可以有效测量容性参数,因此,它广泛应用于无
线通信设备、电子变压器以及电能仪表等电子设备的工程设计中。


还可以应用于建筑物中交换机的测量,以检查线路开关是否正常工作。

相位伏安表的发展为电气工程技术提供了开放式的平台,使电路的测量变得更加安全、精确、快捷。

借助相位伏安表,可以隐藏测量电路中不可见的电路元件,从而提高测量效率。

相位伏安表是实验物理学中重要的实验仪器,已在电气工程中得到广泛应用,可以准确测量交流电路中的容性参数。

此外,它还可以用来检查电路中不可见的元件,从而提高测量效率。

它也为电气工程技术带来了许多良好的改善,使其工作更加安全、精确和高效。

钳形相位伏安表

钳形相位伏安表

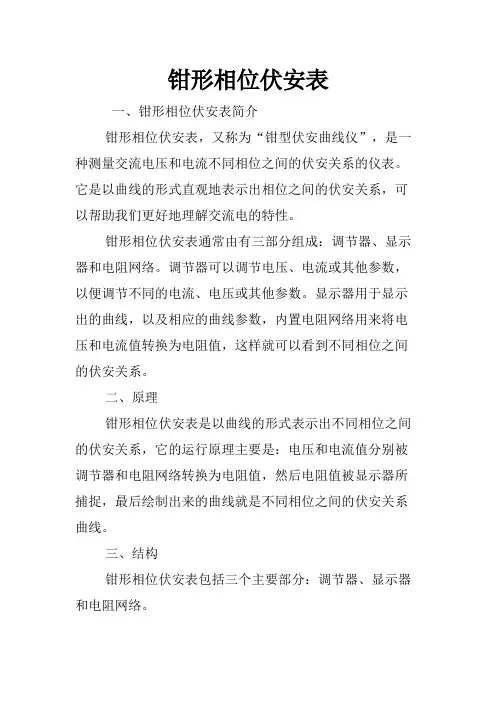

钳形相位伏安表一、钳形相位伏安表简介钳形相位伏安表,又称为“钳型伏安曲线仪”,是一种测量交流电压和电流不同相位之间的伏安关系的仪表。

它是以曲线的形式直观地表示出相位之间的伏安关系,可以帮助我们更好地理解交流电的特性。

钳形相位伏安表通常由有三部分组成:调节器、显示器和电阻网络。

调节器可以调节电压、电流或其他参数,以便调节不同的电流、电压或其他参数。

显示器用于显示出的曲线,以及相应的曲线参数,内置电阻网络用来将电压和电流值转换为电阻值,这样就可以看到不同相位之间的伏安关系。

二、原理钳形相位伏安表是以曲线的形式表示出不同相位之间的伏安关系,它的运行原理主要是:电压和电流值分别被调节器和电阻网络转换为电阻值,然后电阻值被显示器所捕捉,最后绘制出来的曲线就是不同相位之间的伏安关系曲线。

三、结构钳形相位伏安表包括三个主要部分:调节器、显示器和电阻网络。

1.调节器:调节器是一种调节电压、电流或其他参数的装置,可以调节不同的电流、电压或其他参数,以便在不同的相位之间取得最佳的伏安关系。

2.显示器:显示器用于显示出的曲线,以及相应的曲线参数,通常是由一块玻璃板和一个LED背光源组成的。

它可以将电阻值转换成曲线,可以根据不同的相位显示不同的伏安关系。

3.电阻网络:电阻网络使用电桥原理,将电压和电流值转换为电阻值,并将电阻值传递给显示器,以便显示出不同相位之间的伏安关系。

四、用途1.钳形相位伏安表可以帮助我们更好地理解交流电的特性,可以跟踪不同相位之间的伏安关系,以便更好地设计电路。

2.它还可以用来检查电路中的失效点,确定电路的正常工作状态。

3.钳形相位伏安表也可以用来测量交流电压和电流的不同相位之间的伏安关系,以便更好地了解电路的工作原理。

五、特点1.钳形相位伏安表可以快速准确地测量电压和电流的伏安关系,而且操作简单方便,可以节约时间。

2.钳形相位伏安表的显示器可以清晰地显示出不同相位之间的伏安关系,可以更加直观地了解交流电的特性。

三相钳形多功能相位伏安表功能说明书

三相钳形多功能相位伏安表功能说明书

钳三相形多功能相位伏安表电测试仪(又称三相力参数)目 录欢迎使用HC钳形系列仪表 (4)产品声明 (5)安全警告 (6)HC3000B操作流程图 (7)一、功能简介 (8)二、仪器构成 (10)三技术指标 (11)四、主机面板说明 (13)1、面板布置及功能键定义 (13)2、接线端子定义 (14)五、仪器检定 (14)六、使用说明 (15)七、测量操作接线及界面显示 (17)1.测试接线 (17)2.显示界面及操作说明 (20)【开机界面】 (20)【P4测量】 (21)【P3测量】 (24)【变比测量】 (27)【一次】 (28)【存数】 (29)【打印】 (30)【管理】 (30)【查询】 (30)【删除】 (31)【通讯】 (32)【校时】 (32)【帮助】 (32)测量数据管理系统说明 (37)仪表维护及使用注意事项 (41)产品质量及服务承诺 (42)相关链接 (43)三相三线错误接线组别对照表: (48)三相四线错误接线组别对照表1 (49)相位Ф/功率因数COSФ对照表 (51)欢迎使用HC钳形系列仪表感谢您使用新型HC钳形系列仪表,该仪表主要用于二次回路接线系统的检测!HC系列仪表将为您测量工频电力参数、检测电能计费系统及继电保护系统等的接线提供可靠的服务,而且所需维护极少,值得您的信赖。

本说明书及操作手册详细介绍了新型HC钳形仪表的主要功能、技术指标、特性及使用方法,概要介绍了与仪器配套的数据库管理软件和功能及操作应用。

我们对于说明书及操作手册的编排力求全面而又简捷。

从中您可以获得有关产品的配置、安装步骤、基本操作及软件使用方法等方面的知识。

在使用仪器及软件之前,请先仔细阅读所有资料,这将有助于您更好地使用它们。

由于应用技术的日新月异,产品亦处于不断改进完善之中。

因此,本说明书的内容可以预先不通知、也不受任何约束随时加以修改,并将变更内容另附说明,与仪器一齐交付用户。

尽管我们认为手册中所提供的信息是正确可靠的,并尽量避免人为的失误,但仍难免会在印刷之前没有发现或检查出错误,以及那些我们无法控制的疏漏,请您多加包涵!产品声明1.HC2000D 多功能数字双钳相位伏安表2.HC3000+ 三相数字钳形相位伏安表3.HC3000B+ 三相钳形多功能相位伏安表4.HC6000+ 手持式多功能用电检查仪5.HC6000b+ 六路差动保护接线测试仪6.HC3000D多功能差动保护测试仪安全警告使用仪器时:●本仪器属带电工作设备,为了您的安全,请遵守国家安全生产的相关规定,严格按电力安全工作进规程操作●请勿将仪器置于过热的环境,以避免损坏仪器或引起燃烧●请勿将其它物品放置在仪器表面上●请勿撞击、跌落仪器,以避免损坏仪器使用仪器过程中:●请勿随意拆卸●请勿在强电磁环境下使用,以避免影响仪器正常使用●请勿用潮湿的手操作仪器或将其浸入水中●请勿将本仪器上附件用于其它仪器,以避免电冲击、燃烧或损坏仪器●仪器标识、配置、生产标准根据不同国家规范,有所不同,请使用符合当地标准的产品类型二注意事项1[接线] 三相四线接线:电压线按黄A /绿B/ 红C /黑N接入相对应的Ua/Ub/Uc/Un插孔,电流钳IA/IB/IC接入仪器电流插孔;三相三线接线:电压线按黄A /红C /黑N接入相对应的电压Ua/Uc/Un插孔,电流钳IA/IC接入仪器电流插孔;② [开机] 本仪器工作电源为双电源供电:即可测量端现场借电也可内置锂电池供电,将仪器背面电源开关置于O位置为电池供电,—位置为测量端现场借电;③ [选择] 按提示选择:按1进入小电流新装用户无负荷测量状态,按2进入带负荷测量状态,按提示选择相对应的电流钳表插孔;④ [模式] 按此键选择进入三相三线,三相四线,变比测量状态;⑤ [数据] 按上下方向键 翻页查看各项数据,按向左方向键 直接查看接线判别,(无需转换直接查看不同状态下的结果),按向右方向键返回测量界面;⑥ [拆线]/[关机] 先取下现场负载端电压接线及电流钳后再关机;本使用手册详细介绍了该产品的主要功能、技术指标、使用方法及维护保养等事宜。

数字双钳相位伏安表安全操作及保养规程

数字双钳相位伏安表安全操作及保养规程

数字双钳相位伏安表安全操作及保养规程1. 引言数字双钳相位伏安表(以下简称伏安表)是一种常用的电气测量工具,用于测量电路的电压、电流、功率因数等参数。

正确的操作和保养伏安表可以确保测试结果准确,提高工作效率,同时也能保证操作人员的安全。

本文将介绍伏安表的安全操作方法和保养规程。

2. 安全操作方法在使用伏安表之前,务必了解并遵守以下安全操作方法:•佩戴个人防护装备:在操作伏安表前,确保身穿绝缘的安全衣物、手套和鞋子,戴上防护眼镜等个人防护装备,以防意外触电或其他伤害发生。

•检查伏安表状态:在使用伏安表之前,应该仔细检查伏安表的外观是否完好,是否有明显的损坏或松动的部分。

如果发现有问题,应暂停使用并及时修理。

•正确连接测试电路:在进行测量之前,确保正确连接测试电路。

将伏安表的测试线分别与被测电路的正负极连接,并确保连接牢固可靠。

注意检查测试线是否磨损或受损,以免影响测量准确性。

•选择合适的量程:根据被测电路的电压、电流或功率因数大小,选择合适的量程进行测量。

选择过小的量程可能导致伏安表被击穿或测量结果不准确,选择过大的量程可能使伏安表无法测量到有效值。

•遵守操作步骤:在操作伏安表时,务必按照操作流程依次进行。

避免操作过程中出现违规操作或不当操作,以免造成伏安表损坏或操作人员受伤。

•注意测试环境:在进行测量时,应注意测试环境的温度、湿度等因素,确保环境条件符合伏安表的使用要求。

避免在高温、高湿度或易产生化学腐蚀物的环境中使用。

3. 保养规程正确的保养措施可以延长伏安表的使用寿命,保持其精度和可靠性。

以下是伏安表的保养规程:•定期校准:伏安表的测量精度会随着时间的推移而逐渐下降。

为了确保测量的准确性,应定期(一般为一年或按照使用手册规定)对伏安表进行校准。

校准可由资质的检测机构或专业技术人员进行。

•清洁伏安表:定期清洁伏安表的外壳和显示屏,以保持其外观干净整洁。

使用柔软的干布轻轻擦拭,避免使用含有刺激性化学物质的清洁剂。

钳形相位伏安表

钳形相位伏安表

FS2000M钳形相位伏安表
一、产品概述
FS2000M数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。

用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。

二、技术参数
☆工作电源:1500mAh/7.4V锂电池
☆工作功耗:<3VA
☆电压量程:AC30~AC450V
☆电流(钳表)量程:
5A、50A、500A、1500A可选,各量程的工作范围如下:
☆频率范围:45Hz~65Hz,准确度:±0.01Hz
☆相位测量:-180°~+180°,准确度:±0.1°
☆测量精度:电压、电流0.2级,有功功率0.5级,无功功率1级
☆输入阻抗:电压回路≥600kΩ,电流回路≤0.01Ω
☆工作温度:-20℃~+50℃温度影响﹤±20ppm/℃
☆内置时间误差:24小时变差≤0.02%
☆内置U盘容量:31.5MB
☆外型尺寸:185×95×40(mm)
☆重量:0.5kg。

精测电子 SMG2000B 数字双钳相位伏安表 ZX-Q15 电缆高阻故障定位电桥 说明书

精测电子 SMG2000B 数字双钳相位伏安表 ZX-Q15 电缆高阻故障定位电桥 说明书

SMG2000B 数字双钳相位伏安表ZX-Q15电缆高阻故障定位电桥敬告1.使用前仔细阅读使用说明书,严格按照说明书操作。

2.本设备产生高压,使用不当,可能危及人身安全。

3.至少二人在场时方可使用,一人接线,另一人检查,准确无误后开始试验。

4.仪器接地端为外壳的安全接地点,接地必须可靠,使用专用接地线,夹在诸如试验场接地柱、电气柜接地排、机械设备底脚上。

5.特别注意,仪器工作时9V电池处于高电位,因此,换好的电池及电池连接线一定要放回原位,拧好电池盒旋钮盖。

6.测试接线前、试验结束拆线前、人接触高压部位前,必须先放电,最后挂上接地线。

7.因本公司产品不断更新改进,说明书与仪器可能会有所不同,如有疑问,请与公司联系。

目录一、产品概述 (4)二、功能及应用 (4)三、技术指标 (5)四、面板说明 (5)五、操作说明 (7)1.定位原理 (8)六、使用说明 (11)1.测量钳的正确使用 (11)2.使用该设备完成耐压试验 (11)3.如何使电流稳定 (11)4.电桥的灵敏度选择 (11)5.辅助线芯截面不同时的换算 (12)6.成盘电缆的定位 (12)7.铜带,钢带能作为桥臂吗? (12)8.架空电缆的定位 (12)9.多点缺陷点定位 (12)10.相间击穿定位 (13)11.无良好绝缘辅助线芯的处理 (13)12.单芯电缆绝缘缺陷点定位 (13)13.高压电缆护套缺陷点定位 (14)14.干扰类型及排除方法 (14)15.断芯电缆定位 (15)16.电容表定位故障点 (15)七、常见异常处理 (16)八、装箱清单 (16)一、产品概述本仪器是基于MURRAY电桥原理而设计,适用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的缺陷点的定位,及高压电缆外护套故障的定位。

当然,也可用于电缆厂内各种线缆的缺陷点定位。

设备采用开关电源构成高压恒流源,采用高灵敏度放大器及检流计指示平衡,与比例电位器构成平衡电桥,整体置于高电位。

SMG2000B 数字式双钳相位伏安表 使用说明书

SMG2000B 数字式双钳相位伏安表 使用说明书

SMG2000B数字式双钳相位伏安表产品说明书武汉赫兹电力设备有限公司尊敬的顾客:感谢您购买本公司SMG2000B数字式双钳相位伏安表。

在您初次使用该仪器前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品,因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话,我们会用附页方式告知,敬请谅解!您有不清楚之处,请与公司售后服务部联络,我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险,本产品只可在规定的范围内使用。

为了防止火灾或人身伤害,只有合格的技术人员才可执行维修。

使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时,请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。

为了防止电击,接地导体必须与地面相连。

在与本产品输入或输出终端连接前,应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险,请注意本产品的所有额定值和标记。

在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下,请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时,请勿触摸裸露的接点和部位。

在有可疑的故障时,请勿操作。

如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

――安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。

小心:小心字句指出可能造成本产品或其它财产损坏的状况或做法。

相位伏安表使用说明

相位伏安表使用说明

相位伏安表使用说明1 、使用操作按下ON-OFF 按钮,旋转功能量程开关正确选择测试参数及量限。

1.1 测量交流电压将旋转开关拨至参数U1 对应的500V 量限,将被测电压从U1 插孔输入即可进行测量。

若测量值小于200V,可直接旋转开关至U1 对应的200V 量限测量,以提高测量准确性。

两通道具有完全相同的电压测试特性,故亦可将开关拨至参数U2 对应的量限,将被测电压从U2 插孔输入进行测量。

1.2 测量交流电流将旋转开关拨至参数I1 对应的5A量限,将标号为1# 的钳形电流互感器付边引出线插头插入I1插孔,钳口卡在被测线路上即可进行测量。

同样,若测量值小于2A,可直接旋转开关至I1 对应的2A 量限测量,提高测量准确性。

测量电流时,亦可将旋转开关拨至参数I2 对应的量限,将标号为2 # 的测量钳接入I2 插孔,其钳口卡在被测线路上进行测量。

1.3 测量两电压之间的相位角测U2 滞后U1 的相位角时,将开关拨至参数U1U2。

测量过程中可随时顺时针旋转开关至参数U1各量限,测量U1输入电压,或逆时针旋转开关至参数U2各量限,测量U2 输入电压。

注意:测相时电压输入插孔旁边符号U1、U2及钳形电流互感器红色“* ”符号为相位同名端。

1.4 测量两电流之间的相位角测I2 滞后I1 的相位角时,将开关拨至参数I1I2。

同样测量过程中可随时顺时针旋转开关至参数I1 各最限,测量I1 输入电流,或逆时针旋转开关至参数I2 各量限,测量I2 输入电流。

1.5 测量电压与电流之间的相位角将电压从U1输入,用2# 测量钳将电流从I2 输入,开关旋转至参数U1I2 位置,测量电流滞后电压的角度。

测试过程中可随时顺时针旋转开关至参数I2 各量限测量电流,或逆时针旋转开关至参数U1 各量限测量电压。

也可将电压从U2 输入,用1# 测量钳将电流从I1 输入,开关旋转至参数I1U2 位置,测量电压滞后电流的角度。

同样测量过程中可随时旋转开关,测量I1 或U2 之值。

钳形功率表doc

钳形功率表doc

二、钳型功率表序号仪器名称型号技术规格市场价产地1单相钳型功率表MS2201交流电流(A):40/100/400/1000A±2.0%¥2,500.00国产交流电压(V):100/300/600V±1.2%有功功率(kW):4/10/40/100/600kW±3.0%视在功率(kVA):4/10/40/100/600kW±3.0%无功功率(kW):4/10/40/100/600kW±4.0%功率因素:0.3(容性或感性)±0.02%电能(kWh):10/100/1000/10000kWh±3.0%频率(Hz):20Hz~1000Hz±0.5%温度(℃):-50~300℃±3℃,300~1300℃±1显示:4位LCD,最高显示9999钳口最大张开尺寸:Φ50mm电源:4X1.5V AA重量:500g尺寸:300mm X103mm X51mm2三相智能钳型功率表MS2203交流电流(A):40/100/400/1000A±2.0%¥3,200.00国产交流电压(V):100/300/600V±1.2%有功功率(kW):4/10/40/100/600kW±3.0%无功功率(kW):4/10/40/100/600kW±4.0%视在功率(kVA):4/10/40/100/600kW±3.0%功率因素:0.3(容性或感性)±0.02%电能(kWh):10/100/1000/10000kWh±3.0%频率(Hz):20Hz~1000Hz±0.5%显示:4位LCD,最高显示9999钳口最大张开尺寸:Φ50mm电源:4X 1.5V AA尺寸:300mm X103mm X51mm;重量:500g3数字钳型功率表UT231交流电压:15V/100V/300V/600V¥1,560.00国产交流电流:40A/100A/400A/1000A有功功:0.01KW-600KW视在功率:0.01KVA-600KVA无功功率:0.01KVAr-600KVAr功率因数:0.3-1相位角:0-360℃频率:20HZ-500HZ电能:1-9999KWh温度:-50~1000℃-58~1832℃4数字钳型功率表UT232支持三相三线及三相四线/真有效值测量¥1,780.00国产交流电压:15V/100V/300V/600V交流电流:40A/100A/400A/1000A有功功率:0.01KW-600KW视在功率:0.01KVA-600KVA无功功率:0.01KVAr-600KVAr功率因数:0.3-1相位角:0-360℃频率:20HZ-500HZ电能:1-9999KWh5数字钳型功率表UT233可做相序检测;相位旋转测试;支持三相三线及三相四线;真有效值测量;其他指标同UT232¥2,280.00国产6钳型功率表F345电流测量:真有效值测量。

钳形相位表的使用

钳形相位表的使用

钳形电流相位表的应用(5) 钳形电流相位表的应用( 判断三相二元件的有功电度表的接线
考虑到电流的进、出及三相电压相序, 考虑到电流的进、出及三相电压相序,七条输 入线有48种组合 错误的有46种 其中不转12 种组合, 入线有48种组合,错误的有46种,其中不转12 顺转数字不准有10种 反转12种,(随功 中,顺转数字不准有10种,反转12种,(随功 率因数的变化)时而顺转、时而反转的有12种 率因数的变化)时而顺转、时而反转的有12种。 测量U 的相位角、 的相位角, 测量UAB与IA的相位角、UCB与IC的相位角,若 二者之差等于±300° 则接线正确。 二者之差等于±300°,则接线正确。
钳形电流相位表的基本原理
新型数字式钳形电流相位 表是将上述所采集到的电 流进行数字化采样, 流进行数字化采样,应用 高性能微型计算机将数字 化采样得到信息进一步加 工处理。 工处理。在测量电流的同 时反映出被测电路的其他 信息,如电压、有功、 信息,如电压、有功、无 功率因数、相位等。 功、功率因数、相位等。 功能非常强大。 功能非常强大
交流电变化一周所需要的时间称为周期,用T表示,单位 表示, 交流电变化一周所需要的时间称为周期, (s)。 内重复变化的次数称为频率, 是(s)。交流电在1s内重复变化的次数称为频率,用f表示, 单位是赫兹(Hz),简称赫。 周期和频率互为倒数关系,即 周期和频率互为倒数关系, 交流电每变化一周就变化了2π弧度, 交流电每变化一周就变化了2π弧度,即 ωT = 2π 弧度 2π = 2π f 角频率、 角频率、周期及频率的关系为 ω = T 角频率ω的单位是弧度/ rad/s)。 )。我国电力工业 角频率ω的单位是弧度/秒(rad/s)。我国电力工业 标准频率为50Hz,周期为0.02s 标准频率为50Hz,周期为0.02s

(完整版)SMG2000钳形相位伏安表

(完整版)SMG2000钳形相位伏安表

SMG2000E钳形相位伏安表一、概述该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。

用该表可以很方便地在现场测量U-U、I—I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。

采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。

测量U1—U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。

显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果。

仪表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。

二、基本误差1、参比工作条件1)环境温度:(23±5)℃2)环境湿度:(45~75)% RH3)被测信号波形:正弦波、β=0。

024)被测信号频率:(50±0.2)Hz5)被测载流导线在钳口中的位置:任意6)测量相位时被测信号幅值范围:100~220V、0。

5A~1.57)外参比频率电磁场干扰:应避免2、基本误差极限1)交流电压(见表1)输入阻抗:各量限均为2MΩ2)交流电流(见表2)3)相位U—U、U-I、I-I(见表3)测U1—U2相位时电压输入回路阻抗:40KΩ三、工作误差1、额定工作条件1)环境温度:(0~40)℃2)环境湿度:(20~80)% RH3)被测信号波形:正弦波、β=0。

054)被测信号频率:(50±0.5)Hz5)被测载流导线在钳口中的位置:任意6)测量相位时被测信号幅值范围测U1-U2相位时:30V~500V测I1-I2 相位时:10mA~10.00A测U1-I2 或 I1—U2 相位时:10V~500V、10mA~10.00A7)外参比频率电磁场干扰:应避免2、额定工作误差极限在 1 所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。

数字式双钳相位伏安表

数字式双钳相位伏安表

数字式双钳相位伏安表
在汽车及轨道交通设备的电气化程度日益提高的今天,双钳相位伏安表(PPA)在供电系统调试等应用中起着至关重要的作用。

随着
计算机技术的迅速发展,目前,数字式双钳相位伏安表已经在市场上得到了广泛的应用。

数字式双钳相位伏安表是一种新型的仪表,它采用数字显示技术,可以准确地测量相位、电压和电流,以及各种电能参数。

数字式双钳相位伏安表具有体积小、功能强大、精度高等特点,在现场调试供电系统时,可以节约大量的时间和精力。

数字式双钳相位伏安表的结构非常紧凑,它使用两个双脉冲触发器来完成测量任务,在抗干扰性能上有很大的优势。

数字式双钳相位伏安表还配备有内置的自动重复测量功能,可以大大减少操作者的工作量。

数字式双钳相位伏安表有多种不同的型号可供选择,其中包括多功能模型、单功能模型以及高精度模型。

客户可以根据自己的实际需求选择合适的型号,也可以由专业的技术人员提供选型建议。

数字式双钳相位伏安表配有多种测量范围,并可以满足用户各种应用需求。

例如,汽车及轨道交通设备的电能测试,单相及三相电压、电流测量,相位测量等,都可以通过使用数字式双钳相位伏安表轻松完成。

此外,它还可以提供准确的数据记录功能,可以用于长期的调试跟踪。

数字式双钳相位伏安表具有许多优点,主要包括体积小、精度高、
可靠性高、功能强大、易于使用等。

由于它具有优良的性能,可以在高要求的环境下正常工作,因此,它在电能测试领域中越来越受到重视。

综上所述,数字式双钳相位伏安表的应用范围非常广泛。

只要选择合适的型号,就可以满足各种高精度电能测试需求,实现高效的调试维护。

钳形功率表doc

钳形功率表doc

钳形功率表doc二、钳型功率表序号仪器名称型号技术规格市场价产地1单相钳型功率表MS2201交流电流(A):40/100/400/1000A±2.0%¥2,500.00国产交流电压(V):100/300/600V±1.2%有功功率(kW):4/10/40/100/600kW±3.0%视在功率(kVA):4/10/40/100/600kW±3.0%无功功率(kW):4/10/40/100/600kW±4.0%功率因素:0.3(容性或感性)±0.02%电能(kWh):10/100/1000/10000kWh±3.0%频率(Hz):20Hz~1000Hz±0.5%温度(℃):-50~300℃±3℃,300~1300℃±1显示:4位LCD,最高显示9999钳口最大张开尺寸:Φ50mm电源:4X1.5V AA重量:500g尺寸:300mm X103mm X51mm2三相智能钳型功率表MS2203交流电流(A):40/100/400/1000A±2.0%¥3,200.00国产交流电压(V):100/300/600V±1.2%有功功率(kW):4/10/40/100/600kW±3.0%无功功率(kW):4/10/40/100/600kW±4.0%视在功率(kVA):4/10/40/100/600kW±3.0%功率因素:0.3(容性或感性)±0.02%电能(kWh):10/100/1000/10000kWh±3.0%频率(Hz):20Hz~1000Hz±0.5%显示:4位LCD,最高显示9999钳口最大张开尺寸:Φ50mm电源:4X 1.5V AA尺寸:300mm X103mm X51mm;重量:500g3数字钳型功率表UT231交流电压:15V/100V/300V/600V ¥1,560.00国产交流电流:40A/100A/400A/1000A有功功:0.01KW-600KW视在功率:0.01KVA-600KVA无功功率:0.01KVAr-600KVAr功率因数:0.3-1相位角:0-360℃频率:20HZ-500HZ电能:1-9999KWh温度:-50~1000℃-58~1832℃4数字钳型功率表UT232支持三相三线及三相四线/真有效值测量¥1,780.00国产交流电压:15V/100V/300V/600V交流电流:40A/100A/400A/1000A有功功率:0.01KW-600KW视在功率:0.01KVA-600KVA无功功率:0.01KVAr-600KVAr功率因数:0.3-1相位角:0-360℃频率:20HZ-500HZ电能:1-9999KWh5数字钳型功率表UT233可做相序检测;相位旋转测试;支持三相三线及三相四线;真有效值测量;其他指标同UT232¥2,280.00国产6钳型功率表F345电流测量:真有效值测量。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

SMG2000E钳形相位伏安表
一、概述
该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。

用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。

采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。

测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。

显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果。

仪表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。

二、基本误差
1、参比工作条件
1)环境温度:(23±5)℃
2)环境湿度:(45~75)% RH
3)被测信号波形:正弦波、β=0.02
4)被测信号频率:(50±0.2)Hz
5)被测载流导线在钳口中的位置:任意
6)测量相位时被测信号幅值范围:100~220V、0.5A~1.5 7)外参比频率电磁场干扰:应避免
2、基本误差极限
1)交流电压(见表1)
输入阻抗:各量限均为2MΩ
2)交流电流(见表2)
3)相位
U-U、U-I、I-I(见表3)
测U1-U2相位时电压输入回路阻抗:40KΩ
三、工作误差
1、额定工作条件
1)环境温度:(0~40)℃
2)环境湿度:(20~80)% RH
3)被测信号波形:正弦波、β=0.05
4)被测信号频率:(50±0.5)Hz
5)被测载流导线在钳口中的位置:任意
6)测量相位时被测信号幅值范围
测U1-U2相位时:30V~500V
测I1-I2 相位时:10mA~10.00A
测U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A 7)外参比频率电磁场干扰:应避免
2、额定工作误差极限
在1 所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。

四、其它技术特性
1、显示位数:三位半
2、采样速率:3次/秒
3、电源:单个 9V 迭层电池、电源电流小于5mA
4、外形尺寸
表壳尺寸:192mm×95mm×55mm
钳壳尺寸:140mm×42mm×20mm
钳口尺寸:Φ7mm×9mm
5、重量
表体:280g
测量钳:2×200g
6、储存条件
温度:-10℃~50℃
五、仪表结构
1、绝缘护套
2、三位半显示屏
3、ON-OFF按钮
4、功能量程开关
5、电流钳插孔(2路)
6、电压输入插孔(2路)
7、电流钳钳口
8、电流钳
9、电流钳引线
10、测试鳄鱼夹(4个)11、测试线(4根)12、短接线(1根)
六、安全特性
1、耐压
电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验。

2、绝缘电阻
仪表线路与外壳之间、两电压输入端之间:≥10MΩ。

七、使用操作
按下 ON-OFF 按钮,旋转功能量程开关正确选择测试参数及量限。

1、测量交流电压
将功能量程开关拨至参数 U1 对应的 500V 量限,将被测电压从 U1 插孔输入即可进行测量。

若测量值小于200V,可直接旋转开关至 U1 对应的 200V 量限测量,以提高测量准确性。

两通道具有完全相同的电压测试特性,故亦可将开关拨至参数 U2 对应的量限,将被测电压从U2 插孔输入进行测量。

2、测量交流电流
将旋转开关拨至参数 I1 对应的10A量限,将标号为I1的
钳形电流互感器副边引出线插头插入I1插孔,钳口卡在被测线路上即可进行测量。

同样,若测量值小于2A,可直接旋转开关至 I1对应的 2A 量限测量,提高测量准确性。

测量电流时,亦可将旋转开关拨至参数 I2 对应的量限,将标号为I2的测量钳接入 I2 插孔,其钳口卡在被测线路上进行测量。

3、测量两电压之间的相位角
测U2 滞后U1的相位角时,将开关拨至参数 U1U2。

测量过程中可随时顺时针旋转开关至参数U1各量限,测量U1输入电压,或逆时针旋转开关至参数U2各量限,测量 U2 输入电压。

注意:测相时电压输入插孔旁边符号U1、U2及钳形电流互感器红色“ * ”符号为相位同名端。

4、测量两电流之间的相位角
测I2 滞后 I1 的相位角时,将开关拨至参数 I1I2。

同样测量过程中可随时顺时针旋转开关至参数 I1 各最限,测量 I1 输入电流,或逆时针旋转开关至参数 I2 各量限,测量 I2 输入电流。

5、测量电压与电流之间的相位角
将电压从U1输入,用I2测量钳将电流从 I2 输入,开关旋转至参数U1I2 位置,测量电流滞后电压的角度。

测试过程中可随时顺时针旋转开关至参数 I2 各量限测量电流,或逆时针旋转开关至参数 U1 各量限测量电压。

也可将电压从 U2 输入,用I1测量钳将电流从 I1 输入,
开关旋转至参数 I1U2 位置,测量电压滞后电流的角度。

同样测量过程中可随时旋转开关,测量 I1 或 U2 之值。

6、三相三线配电系统相序判别
旋转开关置U1U2位置。

将三相三线系统的A相接入U1插孔,B相同时接入与U1对应的±插孔及与U2对应的±插孔,C相接入U2插孔。

若此时测得相位值为300°左右,则被测系统为正相序;若测得相位为60°左右,则被测系统为负相序。

换一种测量方式,将A相接入U1插孔,B相同时接入与U1对应的±插孔及U2插孔,C相接入与U2对应的±插孔。

这时若测得的相位值为120°,则为正相序;若测得的相位值为240°,则为负相序。

7、三相四线系统相序判别
旋转开关置U1U2位置。

将A相接U1插孔,B相接U2插孔,零线同时接入两输入回路的±插孔。

若相位显示为120°左右,则为正相序;若相位显示为240°左右,则为负相序。

8、感性、容性负载判别
旋转开关置U1I2位置。

将负载电压接入U1输入端,负载电流经测量钳接入I2插孔。

若相位显示在0°~90°范围,则被测负载为感性;若相位显示在270°~360°范围,则被测负载为容性。

八、显示屏角度选择
若需改变显示屏角度,可用手指按压显示屏上方的锁扣钮,并翻出显示屏,使其转到最适宜观察的角度。

九、电池更换
当仪表液晶屏上出现欠电指示符号时,说明电池电量不足,此时应更换电池。

更换电池时,必须断开输入信号,关闭电源。

将后盖螺钉旋出,取下后盖后即可更换9V专用电池。

十、装箱清单
1、主机: 1台
2、测试线: 1套
3、电流钳: 2 把
4、铝合金机箱: 1个
5、使用说明书: 1本
6、合格证/保修卡 1个。
