学习sap2000的总结

合集下载

sap2000学习笔记

sap2000学习笔记

1.在SAP2000中显示梁柱以及板的截面形状方法是:对于9.0以前的版本在菜单栏>显示>拉伸显示,在SAP2000中则不能再菜单中进行截面显示操作,其方法是:直接在浮动工具条里点击,在弹出的窗口中选中,效果图见下图所示2.在SAP中指定单元划分的方法是:菜单栏>指定>面>自动面网格划分>选择相应的单元类型并指定单元尺寸。

3.北京水金土木的SAP指南一书中,第50页中的步骤九:定义静荷载工况内容中,应为定义>荷载模式。

只有地震荷载下,自动侧向荷载选项才是打开的4.建立柱状模型时需要选择柱状坐标系,方法是在编辑轴网对话框中选择在弹出的对话框中选择柱面坐标5.定义变截面柱的方法是:先定义两个截面,然后在框架属性中选择other>变截面(见下图)。

变截面构件的定义需要事先划分成若干段,每个段再根据是否为恒截面进行相关定义。

注意到EI33与EI22变量定义可有三个选择:即linear,parabolic与cubic,即定义局部抗弯刚度的变化方式。

效果图见下图所示。

6.定义组合及不规则截面,方法是:。

另外还可以通过>显示弯矩-曲率关系查看已经定义的钢筋混凝土截面的M-Φ关系(是否可以在设计中直接应用呢?)见PDF第89页:。

工具条中的,其功能分别为:显示相关曲线,弯矩-曲率关系,弹性应力。

在SAP中,截面总是预定义的,需要对截面尺寸进行修改。

方法是:在左侧绘制工具条中选择相关操作后,在绘图区左击鼠标,然后点击鼠标右键,,进行尺寸修正。

截面定义后,单击绘图区右下角的完成按钮,即返回截面名称定义的主窗口,确定即可。

7.定义截面属性为面截面时,壳单元非常有用,在平面和三维结构中模拟壳、膜和板的性能,是模型中最常用的一种,例如结构中的楼板、墙、坡面等均以壳定义,壳单元是一个组合了膜和板弯曲行为的3节点或4节点单元(4节点单元不必是平面)。

板弯曲行为包括双向、面外、板旋转刚度部分和一个垂直于单元平面的平动刚度。

SAP2000总结

SAP2000总结

SAP2000总结第一篇:SAP2000总结SAP2000总结(2012-07-28 17:34:56)转载▼ 标签:杂谈在家一边做论文,一边把SAP2000建模和分析过程整理了下 1.轴网:a:文件---新模型---轴网。

笛卡尔坐标可以定义立方体矩形,柱面坐标可以定义立方体弧形。

添加局部坐标系:单击鼠标右键---编辑轴网数据---添加新系统(原点位置:0、0、0;在快速绘制,第一个网格位置中可以输入局部坐标相对于总坐标的位置;不可以在一个视窗中同时显示整体坐标、局部坐标,可以通过屏幕右下方的选择区切换。

b:文件---导入:CAD文件、EXCEL等。

注:cad中定义不能使用0图层定义新的图层;在导入时,cad的铅垂方向和世界坐标wcs中X、Y、Z、轴的哪一个轴对应,相应的选择对应的轴(全局上方向),也可以在cad中进行旋转操作,也可以通过施加重力方向的荷载校核;结构导入模型时偏离整体坐标原点太远,可以在cad中将模型移到通用坐标系WCS原点,或在sap2000中进行模型整体移动;cad中采用的是浮动坐标,导入sap2000后会出现极少的位差,可在“交互数据编辑功能”里修改;cad中的曲线杆件不能导入sap2000中,可以利用cad的二次开发技术将圆弧、椭圆等线段修改成直线线段;由cad导入的线段必须为直线,不能为多段线。

c:程序自带的已定义属性的三维“框架”。

1.1:修改轴网:转化为一般轴线:即可完成对整体坐标与局部坐标中轴线的编辑、修改。

编辑数据---修改显示系统----粘合到轴网线:某楼层层高不一样时,可在-修改显示系统修改z轴坐标,构件会随着轴网一起移动。

.2.定义材料:定义---材料(有快速添加材料和添加新材料)。

快速添加材料是程序已经定义好了的,可以定义钢和混凝土,当“快速添加材料” 中没有要定义的材料时,则需要自己手动在“添加新材料” 中定义。

3.定义截面: 框架单元:用来模拟梁、柱、斜撑、桁架、网架等。

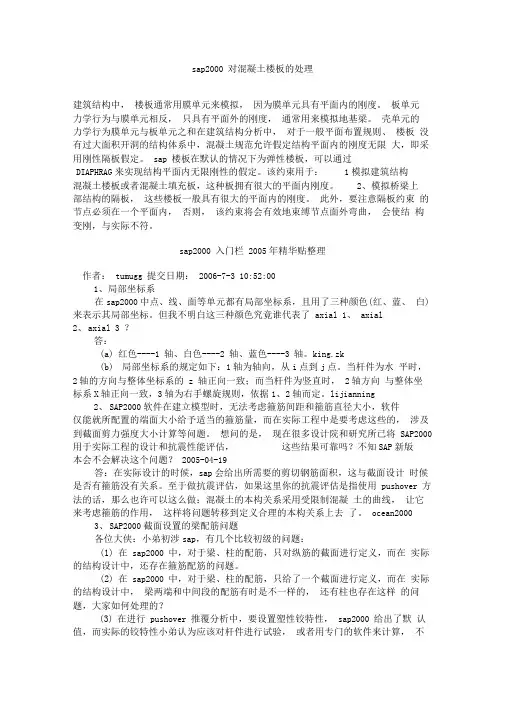

sap2000使用心得..

sap2000使用心得..

sap2000 对混凝土楼板的处理建筑结构中,楼板通常用膜单元来模拟,因为膜单元具有平面内的刚度。

板单元力学行为与膜单元相反,只具有平面外的刚度,通常用来模拟地基梁。

壳单元的力学行为膜单元与板单元之和在建筑结构分析中,对于一般平面布置规则、楼板没有过大面积开洞的结构体系中,混凝土规范允许假定结构平面内的刚度无限大,即采用刚性隔板假定。

sap 楼板在默认的情况下为弹性楼板,可以通过DIAPHRAG来实现结构平面内无限刚性的假定。

该约束用于:1模拟建筑结构混凝土楼板或者混凝土填充板,这种板拥有很大的平面内刚度。

2、模拟桥梁上部结构的隔板,这些楼板一般具有很大的平面内的刚度。

此外,要注意隔板约束的节点必须在一个平面内,否则,该约束将会有效地束缚节点面外弯曲,会使结构变刚,与实际不符。

sap2000 入门栏2005年精华贴整理作者:tumugg 提交日期:2006-7-3 10:52:001、局部坐标系在sap2000中点、线、面等单元都有局部坐标系,且用了三种颜色(红、蓝、白)来表示其局部坐标。

但我不明白这三种颜色究竟谁代表了axial 1、axial2、axial 3 ?答:(a)红色----1 轴、白色----2 轴、蓝色----3 轴。

king.zk(b)局部坐标系的规定如下:1轴为轴向,从i点到j点。

当杆件为水平时,2轴的方向与整体坐标系的z 轴正向一致;而当杆件为竖直时,2轴方向与整体坐标系X轴正向一致,3轴为右手螺旋规则,依据1、2轴而定。

lijianning2、SAP2000软件在建立模型时,无法考虑箍筋间距和箍筋直径大小,软件仅能就所配置的端面大小给予适当的箍筋量,而在实际工程中是要考虑这些的,涉及到截面剪力强度大小计算等问题。

想问的是,现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估,这些结果可靠吗?不知SAP新版本会不会解决这个问题?2005-04-19答:在实际设计的时候,sap会给出所需要的剪切钢筋面积,这与截面设计时候是否有箍筋没有关系。

SAP2000总结

SAP2000总结

SAP2000总结(2012-07-28 17:34:56)转载▼标签:杂谈在家一边做论文,一边把SAP2000建模和分析过程整理了下1.轴网:a:文件---新模型---轴网。

笛卡尔坐标可以定义立方体矩形,柱面坐标可以定义立方体弧形。

添加局部坐标系:单击鼠标右键---编辑轴网数据---添加新系统(原点位置:0、0、0;在快速绘制,第一个网格位置中可以输入局部坐标相对于总坐标的位置;不可以在一个视窗中同时显示整体坐标、局部坐标,可以通过屏幕右下方的选择区切换。

b:文件---导入:CAD文件、EXCEL等。

注:cad中定义不能使用0图层定义新的图层;在导入时,cad的铅垂方向和世界坐标wcs 中X、Y、Z、轴的哪一个轴对应,相应的选择对应的轴(全局上方向),也可以在cad中进行旋转操作,也可以通过施加重力方向的荷载校核;结构导入模型时偏离整体坐标原点太远,可以在cad中将模型移到通用坐标系WCS原点,或在sap2000中进行模型整体移动;cad中采用的是浮动坐标,导入sap2000后会出现极少的位差,可在“交互数据编辑功能”里修改;cad中的曲线杆件不能导入sap2000中,可以利用cad的二次开发技术将圆弧、椭圆等线段修改成直线线段;由cad导入的线段必须为直线,不能为多段线。

c:程序自带的已定义属性的三维“框架”。

1.1:修改轴网:转化为一般轴线:即可完成对整体坐标与局部坐标中轴线的编辑、修改。

编辑数据---修改显示系统----粘合到轴网线:某楼层层高不一样时,可在-修改显示系统修改z轴坐标,构件会随着轴网一起移动。

.2.定义材料:定义---材料(有快速添加材料和添加新材料)。

快速添加材料是程序已经定义好了的,可以定义钢和混凝土,当“快速添加材料”中没有要定义的材料时,则需要自己手动在“添加新材料”中定义。

3.定义截面:框架单元:用来模拟梁、柱、斜撑、桁架、网架等。

面截面:Shell(壳)、plane(平面)、Asolid(轴对称实体)Shell: 膜(仅具有平面内刚度,一般用于定义楼板单元,起传递荷载的作用);壳(具有平面内以及平面外刚度,一般用于定义墙单元,当h/L<1/10时为薄壳,忽略剪切变形)板(仅具有平面外刚度,仅存在平面外变形,一般用来模拟薄梁或地基梁)4:绘制模型:一般是定义好某种截面后再绘制该截面。

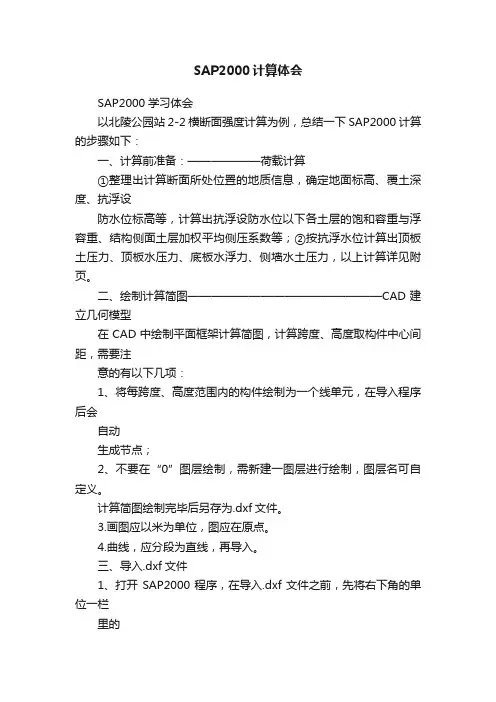

SAP2000计算体会

SAP2000计算体会

SAP2000计算体会SAP2000学习体会以北陵公园站2-2横断面强度计算为例,总结一下SAP2000计算的步骤如下:一、计算前准备:——————荷载计算①整理出计算断面所处位置的地质信息,确定地面标高、覆土深度、抗浮设防水位标高等,计算出抗浮设防水位以下各土层的饱和容重与浮容重、结构侧面土层加权平均侧压系数等;②按抗浮水位计算出顶板土压力、顶板水压力、底板水浮力、侧墙水土压力,以上计算详见附页。

二、绘制计算简图————————————————CAD建立几何模型在CAD中绘制平面框架计算简图,计算跨度、高度取构件中心间距,需要注意的有以下几项:1、将每跨度、高度范围内的构件绘制为一个线单元,在导入程序后会自动生成节点;2、不要在“0”图层绘制,需新建一图层进行绘制,图层名可自定义。

计算简图绘制完毕后另存为.dxf文件。

3.画图应以米为单位,图应在原点。

4.曲线,应分段为直线,再导入。

三、导入.dxf文件1、打开SAP2000程序,在导入.dxf文件之前,先将右下角的单位一栏里的默认单位制改为“KN,m,C”,否则导入文件后会造成节点处出错;2、选择“文件-导入-AutoCAD.dxf文件”菜单导入.dxf文件,在随之打开的菜单中选择坐标系向上方向为“Y”方向,由于上步已将单位制改为“KN,m,C”,此步中不需再做修改,直接确定;下一选框中frame应选中图层名称。

3、导入完成后点击“XZ”视角,即可看见计算简图。

四、定义材料点击“定义-材料”,在对话框中选择“CONC”(混凝土),点击“添加新材料”,在“材料属性数据”对话框中,填写各项参数如下:材料名称:C30 材料类型:各向同性密度:2.5 T/m3重度:25 KN/m3弹性模量:30000000 KN/㎡泊松比:0.2热膨胀系数:1.000E-05 剪切模量:12500000设计类型:Concrete(混凝土)fcuk:30000 KN/㎡(立方体抗压强度标准值)fyk;335000 KN/㎡fyks:335000 KN/㎡C40除以下两项与C30不同外,其余均与C30相同:弹性模量:32500000 KN/㎡fcuk:40000 KN/㎡五、定义框架截面点击“定义-框架截面”,在“框架属性”对话框中选择“Add Rectangular”(添加矩形截面),点击“添加新属性”,在弹出的对话框中定义截面名称、材料、深度、宽度:1、截面名称自定义,为方便好记,可取拼音定义,如顶板取名为“DINGBAN”;2、材料根据真实设计信息选择C30、C40或其它;3、深度即为构件的厚度,按真实设计信息填写;4、宽度为计算纵向的长度,本例是在柱前后各取的半跨,因此为6.5m,也可以取单位宽板带计算,但此时柱需做简化;在对话框中还有一个“配筋混凝土”选项,点开后根据真实设计信息选择设计类型和填写保护层厚度,本例中是将侧墙、顶板、中板、底板的设计类型均定义为“梁”,柱仍为“柱”。

sap2000学习笔记

sap2000学习笔记

1.在SAP2000中显示梁柱以及板的截面形状方法是:对于9.0以前的版本在菜单栏>显示>拉伸显示,在SAP2000中则不能再菜单中进行截面显示操作,其方法是:直接在浮动工具条里点击,在弹出的窗口中选中,效果图见下图所示2.在SAP中指定单元划分的方法是:菜单栏>指定>面>自动面网格划分>选择相应的单元类型并指定单元尺寸。

3.北京水金土木的SAP指南一书中,第50页中的步骤九:定义静荷载工况内容中,应为定义>荷载模式。

只有地震荷载下,自动侧向荷载选项才是打开的4.建立柱状模型时需要选择柱状坐标系,方法是在编辑轴网对话框中选择在弹出的对话框中选择柱面坐标5.定义变截面柱的方法是:先定义两个截面,然后在框架属性中选择other>变截面(见下图)。

变截面构件的定义需要事先划分成若干段,每个段再根据是否为恒截面进行相关定义。

注意到EI33与EI22变量定义可有三个选择:即linear,parabolic与cubic,即定义局部抗弯刚度的变化方式。

效果图见下图所示。

6.定义组合及不规则截面,方法是:。

另外还可以通过>显示弯矩-曲率关系查看已经定义的钢筋混凝土截面的M-Φ关系(是否可以在设计中直接应用呢?)见PDF第89页:。

工具条中的,其功能分别为:显示相关曲线,弯矩-曲率关系,弹性应力。

在SAP中,截面总是预定义的,需要对截面尺寸进行修改。

方法是:在左侧绘制工具条中选择相关操作后,在绘图区左击鼠标,然后点击鼠标右键,,进行尺寸修正。

截面定义后,单击绘图区右下角的完成按钮,即返回截面名称定义的主窗口,确定即可。

7.定义截面属性为面截面时,壳单元非常有用,在平面和三维结构中模拟壳、膜和板的性能,是模型中最常用的一种,例如结构中的楼板、墙、坡面等均以壳定义,壳单元是一个组合了膜和板弯曲行为的3节点或4节点单元(4节点单元不必是平面)。

板弯曲行为包括双向、面外、板旋转刚度部分和一个垂直于单元平面的平动刚度。

sap2000动力分析总结

sap2000动力分析总结

sap2000动力分析总结sap2000动力分析总结1、 sap2000反应谱分析里有一个scale放大系数是怎么回事?应该怎么输入?答:(1)scale不仅调峰值,整个加速度时程都会乘以这个系数。

marry11(2)新的抗震规范,规定了不同地震烈度下,多遇和罕遇地震对应的地震加速度时程曲线的最大值,如8度地区对应的设计基本地震加速度为0.16g。

marry11(3)scale就是个放大系数,让最后得到的数值为程序需要,比如在反应谱分析中,如果输入的地震系数,那么scale就是g(要注意单位,如果采用m,就输入9.8,如果是mm,就输入9800),如果反应谱直接输入了谱加速度,那么scale就是1。

在时程分析中也同理。

Xfjiang说明:在“定义”-“反应谱函数”中选择chinese2002添加反应谱函数时,在此界面中的“加速度”栏中的各个数值代表不同时间的地震影响系数,而地震反应谱。

(4)楼上说得对,但是输入1时也要注意单位,因为sap本身要求这个地方输的不是简单的放大系数,而是与单位有关的一个加速度,因此要注意单位。

Ngmxf(5)我个人觉得是这样,这个系数有2个作用:一个是进行地震方向组合;还可以用来修正反应谱曲线中的数值,因为大多数人都是按照规范中的地震影响系数曲线公式去得到反应谱曲线的,这个曲线纵坐标是地震影响系数。

所以可以在反应谱分析选项中用这个scale factor去调整,即把scale factor设为重力加速度,单位一定要搞清楚。

sap的原意应该是进行地震方向组合用的。

如果当时在输反应谱曲线时就把纵坐标变为影响系数乘以重力加速度的话那第二个作用就不存在了。

Z625(6)g就是那个scale,还是同意这个,Scale还是取决于单位,比如国内通常取用9.8,因为大家用的都是m 、N、s。

当用英制的时候就要注意单位的变换了,用Kip, ft, 时 scale 是32.2。

用lb, in时,scale 取386。

SAP2000学习心得

SAP2000学习心得

以下是一个典型的新建模型中的钢框架设计步骤。

1.使用选项菜单&gt; 首选项&gt; 钢框架设计命令,选择钢框架设计规范及检查其它钢框架设计首选项,如有必要可作修改。

2.生成建筑模型。

包括建模,加载,设定分析工况等等。

3.使用分析菜单&gt; 运行分析命令运行结构分析。

4.使用设计菜单&gt; 钢框架分析&gt; 查看/修改覆盖项命令指定钢框架覆盖项。

注意:在使用该命令前必须先选好框架单元。

5.如有必要,可使用设计菜单&gt; 钢框架设计&gt; 选择设计组命令指定设计组。

6.在钢框架设计中,如果要用到ETBAS 所提供的设计荷载组合默认值以外的数值时,则可单击设计菜单>钢框架设计>选择设计组合命令。

7.使用设计菜单>钢框架设计>设置侧向位移目标命令指定在各种荷载工况下的侧向位移目标。

8.单击设计菜单>钢框架设计>开始结构设计/检查命令,可开始运行钢框架设计。

9.检查钢框架设计结果。

可按下述之一进行:单击设计菜单>钢框架设计>显示设计信息命令可在模型上显示设计信息。

当设计结果已显示时,在框架单元上右击,进入交互式设计模式,以便交互地设计框架单元。

注意:当用户在此模式时,可修改覆盖项并立即看到新的设计结果。

如果当前没有显示出设计结果,则可单击设计菜单&gt; 钢框架设计&gt; 交互式钢框架设计命令,然后右击框架单元,进入此单元的交互式设计模式。

10.如有必要,再次使用设计菜单&gt; 钢框架设计&gt; 改变设计截面命令,修改所选框架单元的截面设计属性。

11.单击设计菜单>钢框架设计>开始结构设计/检查命令,可重新运行带有新截面属性的钢框架设计。

使用上述步骤说明的方法查看结果。

12.使用分析菜单&gt; 运行分析命令重新运行结构分析。

注意:分析所使用的截面属性都是最新指定的设计截面属性。

13.将侧向位移值与侧向位移目标值进行比较。

SAP2000计算体会

SAP2000计算体会

SAP2000学习体会以北陵公园站2-2横断面强度计算为例,总结一下SAP2000计算的步骤如下:一、计算前准备:——————荷载计算①整理出计算断面所处位置的地质信息,确定地面标高、覆土深度、抗浮设防水位标高等,计算出抗浮设防水位以下各土层的饱和容重与浮容重、结构侧面土层加权平均侧压系数等;②按抗浮水位计算出顶板土压力、顶板水压力、底板水浮力、侧墙水土压力,以上计算详见附页。

二、绘制计算简图————————————————CAD建立几何模型在CAD中绘制平面框架计算简图,计算跨度、高度取构件中心间距,需要注意的有以下几项:1、将每跨度、高度范围内的构件绘制为一个线单元,在导入程序后会自动生成节点;2、不要在“0”图层绘制,需新建一图层进行绘制,图层名可自定义。

计算简图绘制完毕后另存为.dxf文件。

3.画图应以米为单位,图应在原点。

4.曲线,应分段为直线,再导入。

三、导入.dxf文件1、打开SAP2000程序,在导入.dxf文件之前,先将右下角的单位一栏里的默认单位制改为“KN,m,C”,否则导入文件后会造成节点处出错;2、选择“文件-导入-AutoCAD.dxf文件”菜单导入.dxf文件,在随之打开的菜单中选择坐标系向上方向为“Y”方向,由于上步已将单位制改为“KN,m,C”,此步中不需再做修改,直接确定;下一选框中frame应选中图层名称。

3、导入完成后点击“XZ”视角,即可看见计算简图。

四、定义材料点击“定义-材料”,在对话框中选择“CONC”(混凝土),点击“添加新材料”,在“材料属性数据”对话框中,填写各项参数如下:材料名称:C30 材料类型:各向同性密度:2.5 T/m3重度:25 KN/m3弹性模量:30000000 KN/㎡泊松比:0.2热膨胀系数:1.000E-05 剪切模量:12500000设计类型:Concrete(混凝土)fcuk:30000 KN/㎡(立方体抗压强度标准值)fyk;335000 KN/㎡ fyks:335000 KN/㎡C40除以下两项与C30不同外,其余均与C30相同:弹性模量:32500000 KN/㎡ fcuk:40000 KN/㎡五、定义框架截面点击“定义-框架截面”,在“框架属性”对话框中选择“Add Rectangular”(添加矩形截面),点击“添加新属性”,在弹出的对话框中定义截面名称、材料、深度、宽度:1、截面名称自定义,为方便好记,可取拼音定义,如顶板取名为“DINGBAN”;2、材料根据真实设计信息选择C30、C40或其它;3、深度即为构件的厚度,按真实设计信息填写;4、宽度为计算纵向的长度,本例是在柱前后各取的半跨,因此为6.5m,也可以取单位宽板带计算,但此时柱需做简化;在对话框中还有一个“配筋混凝土”选项,点开后根据真实设计信息选择设计类型和填写保护层厚度,本例中是将侧墙、顶板、中板、底板的设计类型均定义为“梁”,柱仍为“柱”。

sap2000使用心得

sap2000使用心得

sap2000对混凝土楼板的处理建筑结构中,楼板通常用膜单元来模拟,因为膜单元具有平面内的刚度。

板单元力学行为与膜单元相反,只具有平面外的刚度,通常用来模拟地基梁。

壳单元的力学行为膜单元与板单元之和在建筑结构分析中,对于一般平面布置规则、楼板没有过大面积开洞的结构体系中,混凝土规范允许假定结构平面内的刚度无限大,即采用刚性隔板假定。

sap楼板在默认的情况下为弹性楼板,可以通过DIAPHRAGM来实现结构平面内无限刚性的假定。

该约束用于:1、模拟建筑结构混凝土楼板或者混凝土填充板,这种板拥有很大的平面内刚度。

2、模拟桥梁上部结构的隔板,这些楼板一般具有很大的平面内的刚度。

此外,要注意隔板约束的节点必须在一个平面内,否则,该约束将会有效地束缚节点面外弯曲,会使结构变刚,与实际不符。

sap2000入门栏2005年精华贴整理作者:tumugg 提交日期:2006-7-3 10:52:001、局部坐标系在sap2000中点、线、面等单元都有局部坐标系,且用了三种颜色(红、蓝、白)来表示其局部坐标。

但我不明白这三种颜色究竟谁代表了axial 1、 axial 2、axial 3?答:(a)红色----1轴、白色----2轴、蓝色----3轴。

king.zk(b)局部坐标系的规定如下: 1轴为轴向,从i点到j点。

当杆件为水平时,2轴的方向与整体坐标系的z轴正向一致;而当杆件为竖直时,2轴方向与整体坐标系X轴正向一致,3轴为右手螺旋规则,依据1、2轴而定。

lijianning2、SAP2000软件在建立模型时,无法考虑箍筋间距和箍筋直径大小,软件仅能就所配置的端面大小给予适当的箍筋量,而在实际工程中是要考虑这些的,涉及到截面剪力强度大小计算等问题。

想问的是,现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估,这些结果可靠吗?不知SAP新版本会不会解决这个问题?2005-04-19答:在实际设计的时候,sap会给出所需要的剪切钢筋面积,这与截面设计时候是否有箍筋没有关系。

SAP2000学习小结

SAP2000学习小结

步骤1.在CAD中画中图形(0.5m采用直线段),然后应用rotate 3D命令绕X轴旋转90°成XZ平面,然后再另存为DXF文件(0图层不可用)2.在SAP2000中的file中选择import,选定单位、图层3.定义材料:define中的materials4.定义杆件:define中的fram\cable sections5.定义荷载:dinfine中的load cases6.定义荷载组合7.定义图中线段各代表的名称,用I↙图标或assifn中的frame\cable8.加载荷载:assign中的frame loads9.杆件分段:edit中的divide frames10.加弹抗:assign中的joint中的spring11.加约束:选择assign中joint中restraints.12.运行、查看任务要求:区间标准断面钢架图(断面结构尺寸见附件dwg文件)计算步骤:1.Autocad中建模,保存成dxf文件,导入SAP中。

注:①在CAD中画中图形(0.5m采用直线段),然后应用rotate 3D命令绕X轴旋转90°成XZ平面,然后再另存为DXF文件(0图层不可用),以符合SAP中默认以-Z方向作为重力方向;②采用断面中心线,弧段“以弦带弧”,直线段长度(或弦长)不宜大于1m(取0.5m),弦所对应的圆弧不要大于15°;③应顺序以直线连接各关键点,连接的先后顺序决定了一段杆(在SAP中)的起点和终点,以便于之后在SAP中赋荷载;④根据结构待赋的力的情况,此处可不完全建出结构来,待赋完力之后再完善结构;⑤将模型移到(0,0,0)点,并缩小0.001倍(因为建模时取mm,SAP中单位取m);⑥模型需保存在同一图层中,0图层和defpoint图层除外。

2. SAP中计算(1)define materials注:对于二力杆(初支与二衬之间假想的压力传递杆件)取ρ=0,γ=0,其余同钢筋(或混凝土)。

SAP2000问题总结及质量源的定义

SAP2000问题总结及质量源的定义

SAP中:建模(1)指定--面--生成边束缚--沿对象生成边束缚。

自动边束缚可以自动连接那些无共有节点的相邻面对象。

比如一个划分较粗糙的墙和一个划分较精细的楼板,由于单元划分不匹配,使得它们的交界线上缺少共有节点。

这种情况下,利用自动边束缚功能可以使得两个相邻面单元相连,保证其变形的协调与连续。

自动边束缚功能,是面向对象设计有限元程序中关键性的技术。

(2)从Autocad导入SAP2000注意的问题在SAP2000中输入曲线构件,可以用一段段短线组成,分的足够多,就达到曲线的效果。

方法:画曲线,用内接正多边形逼近。

在cad中绘图时,不能把图素放在0图层。

导入DXF文件,请注意用line绘制直线模拟弧线轴线,不能使用Polyline 命令。

在CAD中画图应该定义一个画图的原点,这个原点要与CAD中的(0,0,0)重合,这样导入到SAP中时图形原点才会在SAP中的原点。

SAP2000中定义质量源对于结构动力分析来说,结构的质量和刚度是2个重要影响因素。

刚度一般在确定了构件的几何尺寸和弹性模量之后就可以由软件自动计算,这个一般不会出现太大误差;结构的模态分析主要误差在于结构质量的统计上。

在CSI的2款软件SAP2000和ETABS中,采用了质量源的概念来得到用于结构模态分析的结构质量。

因为结构的质量和自重是两个相互独立的概念。

这里有3种质量定义,它们还牵涉到“荷载工况”(SAP2000说法,ETABS中叫“静荷载工况”)中DEAD 工况自重乘数取值(1或0),分别说明如下:1. DEAD工况自重乘数取1此时,软件将全部自重(根据材料定义中材料的容重计算得到)转换为DEAD工况的荷载,这部分对应的质量记为Mass1。

1.1 质量源定义选择第一项:来自对象和附加质量此种情况下,结构的荷载不会转换为结构的质量。

在没有附加质量的情况下,结构的总质量就是Mass1。

但这一选项不能满足中国规范的要求,因为在中国规范中,结构动力分析和结构地震作用计算基于建筑的重力荷载代表值,它定义了求解地震作用时结构质量的计算方法。

对于SAP84和SAP2000的总结

对于SAP84和SAP2000的总结

对于SAP84和SAP2000的总结1、经常报错的问题(1)当主体结构不连着地连墙⼀起算的时候,抗浮算不过,如果此时两侧和底侧加的是只受压弹簧,此时会出现“飘起来现象”,于是SAP84计算出错。

但是如果两侧和底侧加的是可拉压弹簧,那么则不会报错,能算出结果来。

⽤SAP2000三⾯加可拉压弹簧或者只受压弹簧也是可以算出结果来的。

(2)SAP84出现“飘起来现象”时候,如果在顶部也添加只受压弹簧还是会报错算不了。

如果在顶板左右两侧两个节点加上压杆,压杆上⾯有⼀个与地固接的构件,则还是报错。

如果在顶部⽀座处添加竖向约束或者底部⽀座处添加竖向约束,那么就不会报错。

(3)SAP84建⽴地连墙和结构连在⼀起模型的时候,⽤压杆常常出错,⽽且找不出错误的原因。

因此,以后就不建⽴这样的模型了。

(4)SAP2000建模的时候,如果选择“平移复制”构件容易出现结果错误,不选⽤此⽅法。

(5)将很多模型都放在同⼀个sap2000窗⼝⾥⾯也是不好的,容易卡住。

(6)SAP2000有时候出现计算值特别⼤的原因是在荷载模式⾥⾯,所有荷载后⾯的⾃重系数都选择了1 ,应该出了重⼒以外都选择0.(7)SAP2000左右两侧都添加只受压弹簧时候,结果不对称。

慎⽤。

2、关于不同软件之间的计算差别(1)结论:两个软件计算结果相差不⼤,个⼈感觉SAP2000计算更加准确⼀点。

建⽴了⼀个两端固定⽀座的梁,不施加任何荷载仅仅在重⼒作⽤下SAP2000得出的结果和解析解⼀致,⽽SAP84和解析解相差⼤约5Kn.m(2)SAP84三⾯加上可拉压弹簧和三⾯加上只受压弹簧顶板⽀座节点(底板)加上竖结论:顶板或者底板竖向加上固定约束的⽅法所得结果和⼀般⽅法相⽐差异很⼤,不⽤此⽅法。

3、关于sap84是否不需要额外输⼊重⼒的问题:不需要的,经试验直接建⽴⼀个梁,计算就有结果。

SAP2000也是⼀样。

4、关于计算之后验证是否有误的问题。

对于抗浮不过的情况,虽然有时候有弯矩可以计算出来,但是它的位移是向上的,这说明计算是错的。

sap2000学习笔记

sap2000学习笔记

1.在SAP2000中显示梁柱以及板的截面形状方法是:对于9.0以前的版本在菜单栏>显示>拉伸显示,在SAP2000中则不能再菜单中进行截面显示操作,其方法是:直接在浮动工具条里点击,在弹出的窗口中选中,效果图见下图所示2.在SAP中指定单元划分的方法是:菜单栏>指定>面>自动面网格划分>选择相应的单元类型并指定单元尺寸。

3.北京水金土木的SAP指南一书中,第50页中的步骤九:定义静荷载工况内容中,应为定义>荷载模式。

只有地震荷载下,自动侧向荷载选项才是打开的4.建立柱状模型时需要选择柱状坐标系,方法是在编辑轴网对话框中选择在弹出的对话框中选择柱面坐标5.定义变截面柱的方法是:先定义两个截面,然后在框架属性中选择other>变截面(见下图)。

变截面构件的定义需要事先划分成若干段,每个段再根据是否为恒截面进行相关定义。

注意到EI33与EI22变量定义可有三个选择:即linear,parabolic与cubic,即定义局部抗弯刚度的变化方式。

效果图见下图所示。

6.定义组合及不规则截面,方法是:。

另外还可以通过>显示弯矩-曲率关系查看已经定义的钢筋混凝土截面的M-Φ关系(是否可以在设计中直接应用呢?)见PDF第89页:。

工具条中的,其功能分别为:显示相关曲线,弯矩-曲率关系,弹性应力。

在SAP中,截面总是预定义的,需要对截面尺寸进行修改。

方法是:在左侧绘制工具条中选择相关操作后,在绘图区左击鼠标,然后点击鼠标右键,,进行尺寸修正。

截面定义后,单击绘图区右下角的完成按钮,即返回截面名称定义的主窗口,确定即可。

7.定义截面属性为面截面时,壳单元非常有用,在平面和三维结构中模拟壳、膜和板的性能,是模型中最常用的一种,例如结构中的楼板、墙、坡面等均以壳定义,壳单元是一个组合了膜和板弯曲行为的3节点或4节点单元(4节点单元不必是平面)。

板弯曲行为包括双向、面外、板旋转刚度部分和一个垂直于单元平面的平动刚度。

学习心得

学习心得

学习心得通过四次课的学习我对SAP2000有了初步的了解,包括它的来历,适用范围,主要功能。

经过每节课的操作,我也初步会使用SAP2000.现在我来谈谈我对SAP2000的了解。

SAP2000是Structure Analysis Program 2000的缩写,它是是SAP系列软件的升级版,至今集成了常用的所有功能。

SAP2000程序于1996年问世,它是SAP产品系列中第一个以Windows视窗为操作平台的程序,拥有强大的可视界面和方便的人机交互功能.在这个看似简单的界面中,可以完成模型的创建和修改、计算结果的分析和执行、结构设计的检查和优化以及计算结果的图表显示(包括时程反应的位移曲线、反应谱曲线、加速度曲线)和文本显示等等,从最简单的问题到最复杂的工程项目,都非常方便快捷。

SAP2000是通用的结构分析设计软件,适用范围很广,主要适用于模型比较复杂的结构,如桥梁,体育场,大坝,海洋平台,工业建筑,发电站,输电塔,网架等结构形式,当然高层等民用建筑也能很方便的用SAP建模、分析和设计。

在我国,SAP2000程序也在各高校和工程界得到了广泛的应用,尤其是航空航天、土木建筑、机械制造、船舶工业、兵器以及石油化工等许多部门都大量使用SAP2000程序。

SAP2000具有极强的功能,如建模功能、编辑功能分析功能荷载功能、自定义功能、以及设计功能等等。

一、建模功能:在SAP2000中建模,实际结构单元用对象来体现,先定义出所使用的材料性质,如钢材、混凝土和铝材,再在图形界面中画出对象的几何分布,然后指定荷载和属性到对象上建立实际构件模型。

程序包含下列对象类型:点对象、线对象、面对象、实体对象。

在各个SAP2000版本中,由于面向对象技术的出现,建模时无需像以前那样,把模型划分为足够细的单元进行分析,而只要给出结构的基本框架即可。

因为当运行SAP2000进行分析时,程序自动将建立的面对象的模型转换成基于有限元的模型。

sap2000使用心得..

sap2000使用心得..

sap2000对混凝土楼板的处理建筑结构中,楼板通常用膜单元来模拟,因为膜单元具有平面内的刚度。

板单元力学行为与膜单元相反,只具有平面外的刚度,通常用来模拟地基梁。

壳单元的力学行为膜单元与板单元之和在建筑结构分析中,对于一般平面布置规则、楼板没有过大面积开洞的结构体系中,混凝土规范允许假定结构平面内的刚度无限大,即采用刚性隔板假定。

sap楼板在默认的情况下为弹性楼板,可以通过DIAPHRAGM来实现结构平面内无限刚性的假定。

该约束用于:1、模拟建筑结构混凝土楼板或者混凝土填充板,这种板拥有很大的平面内刚度。

2、模拟桥梁上部结构的隔板,这些楼板一般具有很大的平面内的刚度。

此外,要注意隔板约束的节点必须在一个平面内,否则,该约束将会有效地束缚节点面外弯曲,会使结构变刚,与实际不符。

sap2000入门栏2005年精华贴整理作者:tumugg 提交日期:2006-7-3 10:52:001、局部坐标系在sap2000中点、线、面等单元都有局部坐标系,且用了三种颜色(红、蓝、白)来表示其局部坐标。

但我不明白这三种颜色究竟谁代表了axial 1、 axial 2、axial 3?答:(a)红色----1轴、白色----2轴、蓝色----3轴。

king.zk(b)局部坐标系的规定如下: 1轴为轴向,从i点到j点。

当杆件为水平时,2轴的方向与整体坐标系的z轴正向一致;而当杆件为竖直时,2轴方向与整体坐标系X轴正向一致,3轴为右手螺旋规则,依据1、2轴而定。

lijianning2、SAP2000软件在建立模型时,无法考虑箍筋间距和箍筋直径大小,软件仅能就所配置的端面大小给予适当的箍筋量,而在实际工程中是要考虑这些的,涉及到截面剪力强度大小计算等问题。

想问的是,现在很多设计院和研究所已将SAP2000用于实际工程的设计和抗震性能评估,这些结果可靠吗?不知SAP新版本会不会解决这个问题?2005-04-19答:在实际设计的时候,sap会给出所需要的剪切钢筋面积,这与截面设计时候是否有箍筋没有关系。

学习sap2000的总结

学习sap2000的总结

学习sap2000的总结学习sap2000的总结1,荷载工况(load case):是对各种荷载类型的定义(define),然后通过指定(assign)建立模型中空间分布的力、位移或其他作用(例如:温度)。

这仅仅是建立了作用,荷载工况本身不在结构上产生响应。

2,分析工况(analysis case):是定义荷载作用方式(静力或动力)、结构的响应方式(线性或非线性)、分析方法(模态分析法或直接积分法)。

分析工况中包含荷载工况,分析工况可以对应一个荷载工况,也,可以是荷载的组合(多点风荷载、多维地震动)。

运行分析工况才能得到结构关于荷载的响应。

3,定义组合(define combination ):是将分析工况的计算结果进行组合(计算机运行减少人工进行计算的工作量),常用的组合形式是线性(linear)叠加或者包络(envelope)。

扭转与振型耦联基本概念解释结构扭转是结构的固有属性,如果是三维结构分析软件,都会考虑扭转效应的,如Rz,完全对称规则的结构(即质心和刚心重合,也有扭转振型,只不过振型是完全解耦的),如果作用的荷载不通过质心,一样可以造成结构扭转效应。

CQC方法的真实含义并非是“考虑扭转效应”,确切的说法是“考虑振型间的耦联”,咱们规范的用语容易使人误解为CQC是考虑扭转,SRSS是不考虑扭转,这是不对的(至少是不确切)。

所以,只要是真正的三维软件(比如框架单元每节点有六个自由度,三平动,三转动),结构的真实效应都可以体现,扭转亦不例外。

位移型多点输入(1)将加速度是时程函数二次积分得到位移时程函数,对位移函数进行基线修正(消除位移偏移项),然后才能作为位移时程函数输入。

(2)在支座给定单位位移(确定位移输入方向),每个支座给定不同的荷载工况名称(体现多点输入)(3)建立时程分析荷载工况,按支座距离震中的远近给定相对的地震波到达时间。

(不同点时程函数计算出来后,要有时间间隔,此时间间隔内后到达点输入时程函数为0层间剪力输出,在SAP中没有直接的层间剪力结果显示,但是可以通过“截面切割”定义选项来查看层间剪力。

sap2000算例及其学习心得

sap2000算例及其学习心得

结构分析报告课程名称:弹性力学与有限元班级:土木1404班学号:26姓名:叶柏凡指导老师:郭光林2016 年12月 18 日(1)模型建立模型为梁柱结构,其中梁:Hw400X400X11X18, 柱:Hw300X300X10X15, 材料为Q345钢,E=29000, 泊松比=0.3。

底部铰接,所有梁柱连接为刚性。

恒载为1.0 (不包括钢构件的自重),活载为0.5。

分析其由DL、LL和EQ荷载引起的抗弯钢框架应力比。

(二)定义荷载定义荷载“EQ”,横载1.0,活载0.5,作用在模型中所有梁。

定义节点荷载:指定节点4“全局X轴向力”,大小为40,指定节点3“全局X轴向力”,大小为20,指定节点2“全局X轴向力”,大小为10.(三)结构分析设计校核完成后,显示钢构件的P-M应力比。

显示轴向力:显示剪力:显示弯矩:显示变形形状:(五)学习心得SAP2000是SAP ( Structural Analysis Programs )系列程序功能最为强大的Windows版本,是一个最具集成化、高效率的三维静、动力结构分析软件。

为了能在以后的学习研究中更好的解决问题,研究结构变形等一系列问题,我在这四周认真学习了SAP200的基本操作,并且独立完成一份算例得到分析结果。

通过学习我知道了SAP2000计算分析包括以干内容:静力(线性和非线性)分析(这是最常见的分析类型,其特点是荷载施加不包括动力效应,也不考虑惯性力的影响,同时内力、位移又不是时间的函数);动力地震分析和静力Pushover 分析;移动荷载作用下的分析(影响线绘制、最不利荷载位置确定及最大值的计算);桥梁车辆活荷载分析;几何f非统性,包括P-Delta 和大变形效应;阶段(增堪)施工;徐变、收缩和老化效应;弹性屈曲分析;稳态和功能谱密度分析。

其中非统性分析的结果一般不能叠加,而是所有荷载在结构上的作用应该在分析的工况下合成。

非线性分析可以连在一起表示复杂荷载顺序。

初次学习SAP2000的一些体会

初次学习SAP2000的一些体会

初次学习SAP2000的一些体会首先必须了解sap2000是什么,SAP2000是通用的结构分析设计软件,适用范围很广,主要适用于模型比较复杂的结构,如桥梁,体育场,大坝,海洋平台,工业建筑,发电站,输电塔,网架等结构形式,当然高层等民用建筑也能很方便的用SAP建模、分析和设计。

1,开始:a,于屏幕右下角选择单位(kn.m,n.mm等等)。

b,从文件菜单选择"新模型"或"新模型从模板",如从前者开始,则从弹出菜单设置坐标系(笛卡尔或柱面坐标系)的网格数和网格间距;如从后者开始,则从开始菜单选择各种模板(比如3D框架)。

对于3D框架:弹出菜单左面复选框分别为支坐约束和网格线,右面分别为层数,X方向开间数,Y方向开间数,X方向开间尺寸,Y方向开间尺寸.(just like tch2)(一7,显示结果从"menu->display->show element forces/stresses->joint"可显示结点力,从"menu->display->show element forces/stresses->trame"可显示杆件内力.这些是通过一些参考书、教程得来的一些体会,对sap200的初体验就这么多,初体验只突出使用在平面杆系上,还要通过一些教程视频和查阅一些资料才能让自己的水平更加的提高,能够掌握现实布载的使用情况,更贴近实际情况。

从网上还知道SAP2000程序有别于其它一般结构有限元程序的最大特点就在于它的强大的分析功能。

SAP2000中使用许多不同类型的分析,它基本上集成了现有结构分析中经常遇到方法,如时程分析、地震动输入、动力分析以及Push-over分析等等。

另外还包括:静力分析、用特征向量或Ritz向量进行振动模式的模态分析、对地震反应的反应谱分析等等。

这些不同类型的分析可在程序的同一次运行中进行,并把结果综合起来输出。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

学习sap2000的总结1,荷载工况(load case):是对各种荷载类型的定义(define),然后通过指定(assign)建立模型中空间分布的力、位移或其他作用(例如:温度)。

这仅仅是建立了作用,荷载工况本身不在结构上产生响应。

2,分析工况(analysis case):是定义荷载作用方式(静力或动力)、结构的响应方式(线性或非线性)、分析方法(模态分析法或直接积分法)。

分析工况中包含荷载工况,分析工况可以对应一个荷载工况,也,可以是荷载的组合(多点风荷载、多维地震动)。

运行分析工况才能得到结构关于荷载的响应。

3,定义组合(define combination ):是将分析工况的计算结果进行组合(计算机运行减少人工进行计算的工作量),常用的组合形式是线性(linear)叠加或者包络(envelope)。

扭转与振型耦联基本概念解释结构扭转是结构的固有属性,如果是三维结构分析软件,都会考虑扭转效应的,如Rz,完全对称规则的结构(即质心和刚心重合,也有扭转振型,只不过振型是完全解耦的),如果作用的荷载不通过质心,一样可以造成结构扭转效应。

CQC方法的真实含义并非是“考虑扭转效应”,确切的说法是“考虑振型间的耦联”,咱们规范的用语容易使人误解为CQC是考虑扭转,SRSS是不考虑扭转,这是不对的(至少是不确切)。

所以,只要是真正的三维软件(比如框架单元每节点有六个自由度,三平动,三转动),结构的真实效应都可以体现,扭转亦不例外。

位移型多点输入(1)将加速度是时程函数二次积分得到位移时程函数,对位移函数进行基线修正(消除位移偏移项),然后才能作为位移时程函数输入。

(2)在支座给定单位位移(确定位移输入方向),每个支座给定不同的荷载工况名称(体现多点输入)(3)建立时程分析荷载工况,按支座距离震中的远近给定相对的地震波到达时间。

(不同点时程函数计算出来后,要有时间间隔,此时间间隔内后到达点输入时程函数为0层间剪力输出,在SAP中没有直接的层间剪力结果显示,但是可以通过“截面切割”定义选项来查看层间剪力。

我的做法是先将各层的柱子及其上部的点定义为一个组,模型分析完成之后在定义菜单中的“截面切割”定义成各个组,这样就可以在时程分析的结果中查看截面切割的力,即各层的层间剪力。

组定义在分析前做,但是截面切割的定义最好是在分析完成之后做。

粘弹性阻尼器实现线性分析也是考虑阻尼的,只是与非线性的计算方法不同而已,线性分析时是在矩阵方程组强行解偶的过程中产生误差,但误差一般都是在5%以内;非线性分析我就不用说了,反复迭代求解,精度比较高。

1 .线性分析时在线性属性中输入参数,粘滞阻尼器只需输入阻尼系数,粘弹性阻尼器即需要输入阻尼系数又要输入线性有效刚度,按阻尼与弹簧并联模型设置参数;2 .非线性分析时需要输入刚度、阻尼系数、阻尼指数(阻尼指数跟粘弹性材料有关,需厂家提供),粘滞阻尼器刚度应为阻尼系数的100~10000倍,一般按1000倍输入;粘弹性阻尼器需要按阻尼、弹簧串连模型设置刚度和阻尼系数。

时程分析输出步长与输出点数如果是采用sap2000中自带的地震波时,在导入地震波后,通过点击显示文件(View File)可以显示该地震波的总时间t和时间步长s(输出步长大小),通过这两个数据可以计算输出时段数( )。

对于同一个工程,地震波作用的总时间t可以不同,但输出时段大小s应该一致。

否则,两次时程分析输出的是不同时间点处的结果,其值当然是不同的。

一般来说,输出时段大小一般取0.01或0.02。

输入的是同一个地震波,只不过输出的时段数n和时段大小s不同,那么输出的分析点就不同,各个分析点所连成的图形(如时间-位移图形)自然不同;另外,如果选择的输出时段数和时段大小不同,导致反应最大点漏掉,那么输出的最大值也与本来的最大值不同。

因此,想得到相对全面和真实的分析结果,建议输出时段数和时段大小,选择和输入的一致。

不过这样可能比较费时/费空间。

输出时段数(Number of Output Time Steps)输出时段大小(Output Time Step Size)是在分析工况下面出现的(默认100段,段大小0.1,共10s),时程定义里面的“..的等间隔值”就是指时程波的步长(比如取0.02,1000点共20s)。

地震波的输入格式1、地震波数据按5列给(5个加速度函数值)the number of points per line =5,选择the function at equal time step option ,Function at equal time step =0.022、地震波数据按6列给(3个时间点,3个加速度函数值)the number of points per line =3选择time and function values3、有些地震波是两列的,第一列是时间,第二列是加速度值。

这时在定义fuction-time history中有一项time and fuction value一定要选中。

这样程序先读时间,然后读加速度值。

在number of point per line=是填1而不是2(如2)。

4、系统自定义波动输入的时间间隔是0.005秒,0.01或0.02秒是一般地震加速度记录的时间间隔,注意修改。

5、每行数据如出现空行,程序自动结束数据输入。

风荷载时程的输入1、确定脉动风模拟无误,实际风速=脉动风速+平均风速。

将实际风速转化为风荷载,保存风荷载时程。

2、按照以下步骤实现风荷载输入:(1)、define_ load case 定义一个名为1的荷载;(2)、define_ function _ time history 定义一个名为2的时程;(3)、define_ analysis case 定义一个case名称,load_ type(加载方式)选load,load name选1,function选2;(4)、选择预施加节点,assign_ joint load ,load case选1;此时,LOADS下面编辑框中的FORCE GLOBAL或moment about global x(y,z)中6个参数不能全为0,具体应根据所施加得风荷载时程得方向而定,如输入时程数据不需修正,对应参数设为1。

静力非线性收敛问题初始条件(Initial Condition):初始条件选为零,这就意味着索初始应力为零,索很柔。

这种情况下,在此基础之上的工况分析,就很难收敛;如果给出一点初应力(施加应变或降低温度),使索具有一定的初始刚度,再以此应力为初始条件进行工况分析,计算速度就大有提高。

但是会与零初始条件计算结果有一定差别,这需要变动初应力和工况荷载进行反复试算。

荷载的施加(Load Application) :这里只讨论载控制(程序默认),在这种情况下,注意节点监测位移(monitored displacement)(迭代过程中,对此节点位移容差进行判断)可以自己选择;如果在水平荷载作用下,选择结构顶点和离地面较低点,一般前者收敛速度会慢(带有索的的结构会明显感觉到这一点),如果将监测位移的节点选择在索上,那就更慢(此时,因为有索,一般把P-delta+大变形打开;在竖向荷载下,只要不选择为索的节点,差别不大。

非线性参数(Nonlinear Parameters):(1)几何非线性参数。

这个就是按照“无”、“P-delta”和“P-delta+大变形”顺序收敛速度减慢,有索的结构体系也应该选择“P-delta+大变形”。

(2)求解控制参数。

如果默认参数情况下,不能够收敛,先不要改变收敛容差,先将最大总步、最大空步和每步最大迭代次数加大,一般情况下,都可以得到收敛的结果;否则,改变收敛容差,一般不小于5.0E-3。

动力非线性直接积分法收敛问题SAP2000动力分析方法有四种:(1)线性振型叠加法,是大多数教材里讲到的振型叠加法,它只适用于线性结构。

(2)非线性振型叠加法,针对于结构中加有非线性单元(粘弹、粘滞、摩擦、阻尼单元、隔震支座)的一种快速非线性解法(FNA),它适用于结构本身必须是线性的,非线性单元里的刚度可以为非线性(例如:考虑屈服刚度的隔震支座)的结构体系。

(3)线性直接积分法,如果结构在和整个荷载作用过程中均表现出线性,可以选用该方法。

(4)非线性直接积分法,如果结构或结构中的一部分结构(例如:索)体现非线性,选用该方法,这种方法就是算速度慢,甚至难以得到收敛结果。

下面是关于该方法参数问题:初始条件(Initial Condition):与静力非线性同。

积分方法(Time Integration): 首选Hilber-Hughes-Taylor方法(容易收敛),该方法中的alpha不得小于-1/3 。

需要将alpha值逐渐变大,保证选择不同alpha 值时的计算结果相差不大;需要指出的是方法中theta并不是只要大于1.37就能保证无条件稳定。

分析表明,当theta&gt;1.5时算法才是无条件稳定的(王光远院士在译克拉夫的第二版结构动力学时有此注解,见此书P258,我曾经计算一个比较大的带索的模型,发现确实如此,不过Wilson教授现在也不推荐使用这种方法)。

非线性参数(Nonlinear Parameters):(1)几何非线性参数。

与静力非线性同。

(2)求解控制参数。

最大子步长(最大积分步长),对于几何非线性而言,收敛性对它极为敏感,调试相对小的积分步长,保证计算结果收敛;最小积分步长,程序最开始选择最大积分步长来计算,当不收敛时会将步长减小,如果减小到最小积分步长还不收敛,则该时程计算中止;每步的迭代次数,可以适当加大,试探是否能够收敛;一般而言,收敛容差取得较小,越容易收敛。

采用HHT直接积分方法计算结构动力响应,需要满足以下条件才可得到精度较高解.但对于大型带有索的结构的时程分析,尤其是计算时间很长的情况下,虽然较小的容差使得计算开始收敛很快,但由于误差积累,导致后面不能够收敛(被迫中止计算)。

如果采用更小的收敛容差,虽然开始收敛相对较慢,但由于误差积累较小,能够保证计算到底。
