美制垫圈标准SAE_USS
垫圈及垫圈标准集合

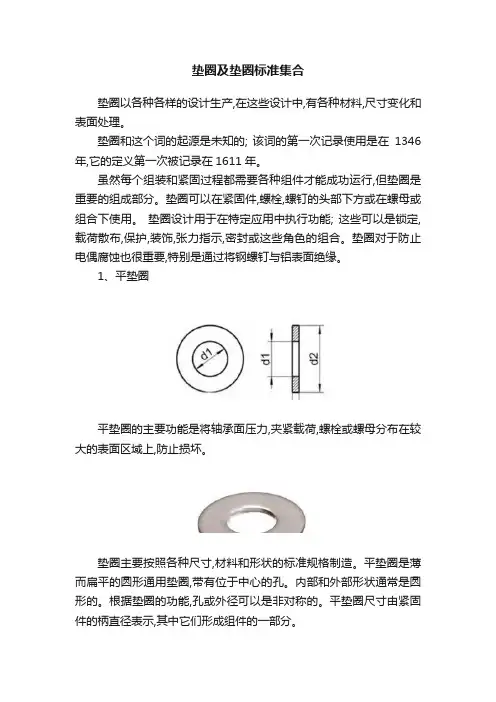

垫圈及垫圈标准集合垫圈以各种各样的设计生产,在这些设计中,有各种材料,尺寸变化和表面处理。
垫圈和这个词的起源是未知的; 该词的第一次记录使用是在1346年,它的定义第一次被记录在1611年。
虽然每个组装和紧固过程都需要各种组件才能成功运行,但垫圈是重要的组成部分。
垫圈可以在紧固件,螺栓,螺钉的头部下方或在螺母或组合下使用。
垫圈设计用于在特定应用中执行功能; 这些可以是锁定,载荷散布,保护,装饰,张力指示,密封或这些角色的组合。
垫圈对于防止电偶腐蚀也很重要,特别是通过将钢螺钉与铝表面绝缘。
1、平垫圈平垫圈的主要功能是将轴承面压力,夹紧载荷,螺栓或螺母分布在较大的表面区域上,防止损坏。
垫圈主要按照各种尺寸,材料和形状的标准规格制造。
平垫圈是薄而扁平的圆形通用垫圈,带有位于中心的孔。
内部和外部形状通常是圆形的。
根据垫圈的功能,孔或外径可以是非对称的。
平垫圈尺寸由紧固件的柄直径表示,其中它们形成组件的一部分。
2、Din标准公制Din标准平垫圈是欧洲的标准,Din 125A是最受欢迎的产品,它有多种材料和尺寸可供选择。
11个不同的DIN标准范围显示在紧固件数据上,并带有尺寸对比图表。
3、英国标准公制英国标准BS4320的公制平垫圈范围从'A'到七种形式到'G'并且很受欢迎,因为它们提供德国Din标准所没有的尺寸选择。
BS4320型A 平垫圈几乎与Din125A相同。
4、美国标准公制美国公制平垫圈符合ANSI B18.22M标准,在紧固件数据上显示了窄,常规和宽的全系列尺寸对比图。
5、英制英制英制平垫圈到BS3410 工作台1到表九显示在紧固件数据上,带有全范围尺寸对比图。
6、英寸美国标准美国英制平垫圈是ASME B18.21.1,五种不同类型的产品在紧固件数据上显示,尺寸对比图表。
7、挡泥板修补垫圈与传统的平垫圈相比,在英国使用的挡泥板垫圈或便士垫圈的外径更大。
“Fender”这个名称源于它们在美国汽车工业中的应用,它们用于安装挡泥板(保险杠)泥浆垫圈和便士垫圈,其外径为英国旧的便士尺寸或更大。

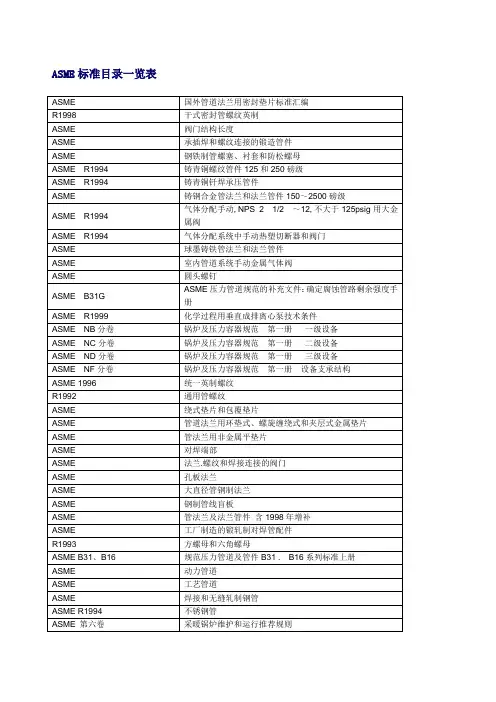

美国标准一览表
ASME B31、B16
规范压力管道及管件B31 . B16系列标准上册
ASME
动力管道
ASME
工艺管道
ASME
焊接和无缝轧制钢管
ASME R1994
不锈钢管
ASME第六卷
采暖锅炉维护和运行推荐规则
ASME第七卷
动力锅炉维护推荐导则
ASMEB31 .B16
规范压力管道及管件B31 . B16系列标准下册
低温承压件用铁素体和马式体钢铸件标准规范
ASTM A36/A36M-94
碳素结构钢
ASTM A387/A387M-90a
压力容器用铬钼合金钢钢板标准规范
ASTM A395-88R1993
高温用铁素体球墨铸铁承压铸件
ASTM A439-83R1994
奥式体球墨铸铁件
ASTM A484/484M-92a
低温用无缝和焊接钢管标准规范
ASTM A336/A336M-92a
受压及高温零件用合金钢锻件标准规范
ASTM A350/A350M-92a
要求冲击韧性试验的管件用碳钢及底合金钢锻件标准规范
ASTM A351/A351M-91a
承压件用奥式体、奥式体-铁素体双相钢铸件标准规范
ASTM A352/A352M-89
ASME取证必读
无损检验基本知识纲要
ASTM标准目录一览表
ASTM A105/A105M-94
管道部件用碳钢锻件
ASTM A106-91
高温用无缝碳钢管标准规范
ASTM A108-93R1995
标准质量冷加工精整碳钢钢棒
ASTM A126-95
阀门、法兰和管道附件用灰铁铸件
紧固件GB大全以及美制英制德标对照表(doc 17)
紧固件GB大全以及美制英制德标对照表(doc 17)紧固件规格标准——GB标准档圈锥销锁紧档圈 GB 883-86螺钉锁紧档圈 GB 884-86带锁圈的螺钉锁紧档圈 GB 885-86 轴肩档圈 GB 886-86螺钉紧固轴端档圈 GB 891-86螺栓紧固轴端档圈 GB 892-86孔用弹性档圈-A型 GB 893.1-86 孔用弹性档圈-B型 GB 893.2-86 轴用弹性档圈-A型 GB 894.1-86 轴用弹性档圈-B型 GB 894.2-86 孔用钢丝档圈 GB 895.1-86轴用钢丝档圈 GB 895.2-86开口档圈 GB 896-86钢丝锁圈 GB 921-86 塑料滚花头螺钉 GB 840-88开槽球面圆柱头轴位螺钉 GB 946-88开槽球面大圆柱头螺钉 GB 947-88开槽沉头不脱出螺钉 GB 948-88开槽半沉头不脱出螺钉 GB 949-88内六角花形盘头螺钉 GB 2672-86内六角花形沉头螺钉 GB 2673-86内六角花形半沉头螺钉 GB 2674-86内六角圆柱头轴肩螺钉 GB 5281-85内六角花形圆柱头螺钉-4.8级 GB 6190-86内六角花形圆柱头螺钉-8.8和10.9级 GB 6191-86 精密机械用紧固件十字槽螺钉 GB /T 13806.1-92 十字槽半沉头螺钉 GB /T 820-2000方头平端紧定螺钉 GB 821-88十字槽圆柱头螺钉 GB /T 822-2000夹紧档圈 GB 960-86自攻螺钉十字槽盘头自攻螺钉 GB 845-85十字槽沉头自攻螺钉 GB 846-85十字槽半沉头自攻螺钉 GB 847-85开槽盘头自攻螺钉 GB 5282-85开槽沉头自攻螺钉 GB 5283-85开槽半沉头自攻螺钉 GB 5284-85六角头自攻螺钉 GB 5285-85十字槽盘头自攻锁紧螺钉 GB 6560-86十字槽沉头自攻锁紧螺钉 GB 6561-86十字槽半沉头自攻锁紧螺钉 GB 6562-86六角头自攻锁紧螺钉 GB 6563-86内六角花形圆柱头自攻锁紧螺钉 GB 6564-86十字槽头凹穴六角头自攻螺钉 GB 9456-88精密机械用紧固件十字槽自攻螺钉刮削端 GB /T 13806.2-92 墙板自攻螺钉 GB /T 14210-93 十字槽小盘头螺钉 GB 823-88吊环螺钉 GB 825-88开槽盘头定位螺钉 GB 828-88开槽圆柱端定位螺钉 GB 829-88开槽圆柱头轴位螺钉 GB 830-88开槽无头轴位螺钉 GB 831-88开槽带孔球面圆柱头螺钉 GB 832-88 开槽大圆柱头螺钉 GB 833-88滚花高头螺钉 GB 834-88滚花平头螺钉 GB 835-88滚花小头螺钉 GB 836-88垫圈标准型弹簧垫圈 GB 93-87平垫圈 C级 GB /T 95-2002大垫圈 A级 GB /T 96.1-2002大垫圈 C级 GB /T 96.2-2002平垫圈 A级 GB /T 97.1-2002十字槽盘头自钻自攻螺钉 GB /T 15856.1-2002 十字槽沉头自钻自攻螺钉 GB /T 15856.2-2002 十字槽半沉头自钻自攻螺钉 GB /T 15856.3-2002 六角法兰面自钻自攻螺钉 GB /T 15856.4-2002 六角凸缘自钻自攻螺钉 GB /T 15856.5-2002六角凸缘自攻螺钉 GB /T 16824.1-1997六角法兰面自攻螺钉 GB /T 16824.2-1997螺栓方头螺栓 C级 GB 8-88沉头方颈螺栓 GB 10-88沉头带榫螺拴 GB 11-88半圆头方颈螺栓 GB 12-88半圆头带榫螺栓 GB 13-88大半圆头方颈螺栓 C级 GB 14-1998大半圆头带榫螺栓 GB 15-88六角头铰制孔用螺栓 GB 27-88六角头螺杆带孔铰制孔用螺栓 GB 28-88 平垫圈倒角型 A级 GB /T 97.2-2002销轴用平垫圈 GB /T 97.3-2000平垫圈用于螺钉和垫圈组合件 GB /T 97.4-2002平垫圈用于自攻螺钉和垫圈组合件 GB /T 97.5-2002 小垫圈 A级 GB /T 848-2002球面垫圈 GB 849-88锥面垫圈 GB 850-88开口垫圈 GB 851-88工字钢用方斜垫圈 GB 852-88槽钢用方斜垫圈 GB 853-88单耳止动垫圈 GB 854-88双耳止动垫圈 GB 855-88外舌止动垫圈 GB 856-88圆螺母用止动垫圈 GB 858-88轻型弹簧垫圈 GB 859-87鞍形弹性垫圈 GB 860-87内齿锁紧垫圈 GB 861.1-87内锯齿锁紧垫圈 GB 861.2-87六角头头部带槽螺栓 A 和 B 级 GB 29.1-88十字槽凹穴六角头螺栓 GB 29.2-88六角头螺杆带孔螺栓 GB 31.1-88六角头螺杆带孔螺栓细杆 B级 GB 31.2-88六角头螺杆带孔螺栓细牙 A和B级 GB 31.3-88 六角头头部带孔螺栓 A 和 B级 GB 32.1-88六角头头部带孔螺栓细杆 B级 GB 32.2-88六角头头部带孔螺栓细牙 A 和 B 级 GB 32.3-88 下方头螺栓 B级 GB 35-88T 形槽用螺栓 GB 37-88加强半圆头方颈螺栓 GB /T794-93活节螺栓 GB 798-88地脚螺栓 GB 799-88沉头双榫螺 GB 800-88小圆半头低方颈螺栓 B级 GB /T 801-1998六角头螺栓 C级 GB /T 5780-2000六角头螺栓全螺纹 C级 GB /T 5781-2000六角头螺栓 GB /T 5782-2000 外齿锁紧垫圈 GB 862.1-87外锯齿锁紧垫圈 GB 862.2-87波形弹性垫圈 GB 955-87锥形弹性垫圈 GB 956.1-87锥形锯齿锁紧垫圈 GB 956.2-87特大垫圈 C级 GB /T 5287-2002重型弹簧垫圈 GB 7244-87鞍形弹簧垫圈 GB 7245-87波形弹簧垫圈 GB 7246-87销开口销 GB /T 91-2000圆锥销 GB /T 117-2000内螺纹圆锥销 GB /T 118-2000圆柱销不淬硬钢和奥氏体不锈钢 GB /T 119.1-2000圆柱销淬硬钢和马氏体不锈钢 GB /T 119.2-2000内螺纹圆柱销不淬硬钢和奥氏体不锈钢 GB /T 120.1-2000 内螺纹圆柱销淬硬钢和马氏体不锈钢 GB /T 120.2-2000六角头螺栓全螺纹 GB /T 5783-2000六角头螺栓-细杆-B级 GB 5784-86六角头螺栓细牙 GB /T 5785-2000六角头螺栓细牙全螺纹 GB /T 5786-2000六角法兰面螺栓-加大系列-B级 GB 5789-86六角法兰面螺栓-加大系列-细杆-B级 GB 5790-86 六角法兰面螺栓小系列 GB /T 16674-1996钢网架螺栓球节点用高强度螺栓 GB /T 16939-1997螺柱双头螺柱 bm=1d GB 897-88双头螺柱 bm=1.25d GB 898-88双头螺柱 bm=1.5d GB 899-88双头螺柱 bm=2d GB 900-88等长双头螺柱 B级 GB 901-88手工焊用焊接螺柱 GB 902.1-89机动弧焊用焊接螺柱 GB 902.2-89储能焊用焊接螺柱 GB 902.3-89 开尾圆锥销 GB 877-76螺纹圆柱销 GB 878-86弹性圆柱销直槽重型 GB /T 879.1-2000 弹性圆柱销直槽轻型 GB /T 879.2-2000 弹性圆柱销卷制重型 GB /T 879.3-2000 弹性圆柱销卷制标准型 GB /T 879.4-2000 弹性圆柱销卷制轻型 GB /T 879.5-2000 带孔销 GB 880-86螺尾锥销 GB /T 881-2000销轴 GB 882-86槽销平行沟槽 GB /T 13829.1-92槽销锥销 GB /T 13829.2-92槽销圆头沉头 GB /T 13829.3-92木螺钉开槽圆头木螺钉 GB 99-86开槽沉头木螺钉 GB 100-86开槽半沉头木螺钉 GB 101-86等长双头螺柱 C级 GB 953-88 螺杆 GB /T 15389-94螺母方螺母 C级 GB 39-88六角螺母 C级 GB /T41-2000六角厚螺母 GB 56-88蝶形螺母 GB 62-88环形螺母 GB 63-88组合式盖形螺母 GB 802-88球面六角螺母 GB 804-88扣紧螺母 GB 805-88滚花高螺母 GB 806-88滚花薄螺母 GB 807-88小六角特扁细牙螺母 GB 808-88 嵌装圆螺母 GB 809-88小圆螺母 GB 810-88圆螺母 GB 812-88 六角头木螺钉 GB 102-86十字槽圆头木螺钉 GB 950-86 十字槽沉头木螺钉 GB 951-86 十字槽半沉头木螺钉 GB 952-86柳钉平头铆钉 GB 109-86标牌铆钉 GB 827-86半圆头铆钉 GB 863.1-86小半圆头铆钉 GB 863.2-86平锥头铆钉 GB 864-86沉头铆钉 GB 865-86半沉头铆钉 GB 866-86半圆头铆钉 GB 867-86平锥头铆钉 GB 868-86沉头铆钉 GB 869-86半沉头铆钉 GB 870-86扁圆头铆钉 GB 871-86端面带孔圆螺母 GB 815-88侧面带孔圆螺母 GB 816-88带槽圆螺母 GB 817-881型非金属嵌件六角锁紧螺母 GB /T 889.1-20001型非金属嵌件六角锁紧螺母细牙 GB /T 889.2-2000 盖形螺母 GB 923-881型六角螺母 GB /T 6170-20001型六角螺母细牙 GB /T 6171-2000六角薄螺母 GB /T 6172.1-2000非金属嵌件六角锁紧薄螺母 GB /T 6072.2-2000六角薄螺母细牙 GB /T 6173-2000六角薄螺母无倒角 GB /T 6174-20002型六角螺母 GB /T 6175-20002型六角螺母细牙 GB /T 6176-2000六角法兰面螺母 GB /T 6177.1-2000六角法兰面螺母细牙 GB /T 6177.2-20001型六角开槽螺母-A和B级 GB 6178-861型六角开槽螺母-C级 GB 6179-86 扁平头铆钉 GB 872-86扁圆头半空心铆钉 GB 873-86沉头半空心铆钉 GB 874-86 120°扁平头半空心铆钉 GB 875-86空心铆钉 GB 876-86沉头铆钉 GB 954-86 120°管状铆钉 GB 975-86大扁圆头铆钉 GB 1011-86半沉头铆钉 GB 1012-86 120°平锥头半空心铆钉 GB 1013-86大扁圆头半空心铆钉 GB 1014-86沉头半空心铆钉 GB 1015-86无头铆钉 GB 1016-86封闭型扁圆头抽芯铆钉 GB 12615-90 封闭型沉头抽芯铆钉 GB 12616-90开口型沉头抽芯铆钉 GB 12617-90开口型扁圆头抽芯铆钉 GB 12618-90 扁圆头击芯铆钉 GB /T 15855.1-19952型六角开槽螺母-A和B级 GB 6180-86六角开槽薄螺母-A和B级 GB 6181-862型非金属嵌件六角锁紧螺母 GB /T 6182-2000非金属嵌件六角法兰面锁紧螺母 GB /T 6183.1-2000非金属嵌件六角法兰面锁紧螺母细牙 GB /T 6183.2-2000 1型全金属六角锁紧螺母 GB /T 6184-20002型全金属六角锁紧螺母 GB /T 6185.1-20002型全金属六角锁紧螺母细牙 GB /T 6185.2-20002型全金属六角锁紧螺母 9级 GB /T 6186-2000全金属六角法兰面锁紧螺母 GB /T 6187.1-2000全金属六角法兰面锁紧螺母细牙 GB /T 6187.2-20001型六角开槽螺母细牙 A和B级 GB 9457-882型六角开槽螺母细牙 A和B级 GB 9458-88六角开槽薄螺母细牙 A和B级 GB 9459-88焊接方螺母 GB /T 13680-92焊接六角螺母 GB /T 13681-92平头铆螺母 GB /T 17880.1-1999沉头铆螺母 GB /T 17880.2-1999 沉头击芯铆钉 GB /T 15855.2-1995紧固件-组合件和连接副钢结构用高强度大六角头螺栓 GB /T 1228-91钢结构用高强度大六角头螺母 GB /T 1229-91钢结构用高强度垫圈 GB /T 1230-91钢结构用扭剪型高强度螺栓连接副 GB /T 3632-1995螺栓或螺钉和平垫圈组合件 GB /T 9074.1-2002十字槽头螺钉和外锯齿锁紧垫圈组合件 GB 9074.2-88十字槽盘头螺钉和弹簧垫圈组合件 GB 9074.3-88十字槽盘头螺钉、弹簧垫圈和平垫圈组合件 GB 9074.4-88 十字槽小盘头螺钉和平垫圈组合件 GB 9074.5-88十字槽小盘头螺钉和大垫圈组合件 GB 9074.6-88十字槽小盘头螺钉和弹簧垫圈组合件 GB 9074.7-88十字槽小盘头螺钉、弹簧垫圈和平垫圈组合件 GB 9074.8-88 十字槽沉头螺钉和锥形锁紧垫圈组合件 GB 9074.9-88十字槽半沉头螺钉和锥形锁紧垫圈组合件 GB 9074.10-88十字曹凹穴六角头螺栓和平垫圈组合件 GB 9074.11-88十字槽凹穴六角头螺栓和弹簧垫圈组合件 GB 9074.12-88小沉头铆螺母 GB /T 17880.3-1999 120°小沉头铆螺母 GB /T 17880.4-1999 平头六角铆螺母 GB /T 17880.5-1999精密机械用六角螺母 GB /T 18195-2000螺钉开槽圆柱头螺钉 GB /T 65-2000开槽盘头螺钉 GB /T 67-2000开槽沉头螺钉 GB /T 68-2000开槽半沉头螺钉 GB /T 69-2000内六角圆柱头螺钉 GB /T 70.1-2000内六角平圆头螺钉 GB /T 70.2-2000内六角沉头螺钉 GB /T 70.3-2000开槽锥端紧定螺钉 GB 71-85开槽锥端定位螺钉 GB 72-88开槽平端紧定螺钉 GB 73-85开槽凹端紧定螺钉 GB 74-85开槽长圆柱端紧定螺钉 GB 75-85 十字槽凹穴六角头螺栓、弹簧垫圈和平垫圈组合件 GB 9074.13-88 六角头螺栓和弹簧垫圈组合件 GB 9074.15-88六角头螺栓和外锯齿锁紧垫圈组合件 GB 9074.16-88六角头螺栓、弹簧垫圈和平垫圈组合件 GB 9074.17-88自攻螺钉和平垫圈组合件 GB /T 9074.18-2002十字槽凹穴六角头自攻螺钉和平垫圈组合件 GB 9074.20-88十字槽凹穴六角头自攻螺钉和大垫圈组合件 GB 9074.21-88组合件用弹簧垫圈 GB 9074.26-88组合件用外锯齿锁紧垫圈 GB 9074.27-88组合件用锥形锁紧垫圈 GB 9074.28-88腰状杆螺柱连接副型式分类 GB /T 13807.1-92腰状杆螺柱连接副螺柱 GB /T 13087.2-92腰状杆螺柱连接副螺母、受力套管 GB /T 13087.3-92焊钉电弧螺柱焊用圆柱头焊钉 GB /T 10433-2002无头焊钉 GB 10432-89内六角平端紧定螺钉 GB /T 77-2000 内六角锥端紧定螺钉 GB /T 78-2000 内六角圆柱端紧定螺钉 GB /T 79-2000 内六角凹端紧定螺钉 GB /T 80-2000 方头长圆柱球面端紧定螺钉 GB 83-88 方头凹端紧定螺钉 GB 84-88方头长圆柱端紧定螺钉 GB 85-88方头短圆柱锥端紧定螺钉 GB 86-88十字槽盘头螺钉 GB /T 818-2000六角头不脱出螺钉 GB 838-88滚花头不脱出螺钉 GB 839-88美制英制德标对照表——德制弹簧垫圈美制英制德标对照表——自攻螺钉美制英制德标对照表——垫圈美制英制德标对照表——开口销。
垫圈标准表——精选推荐

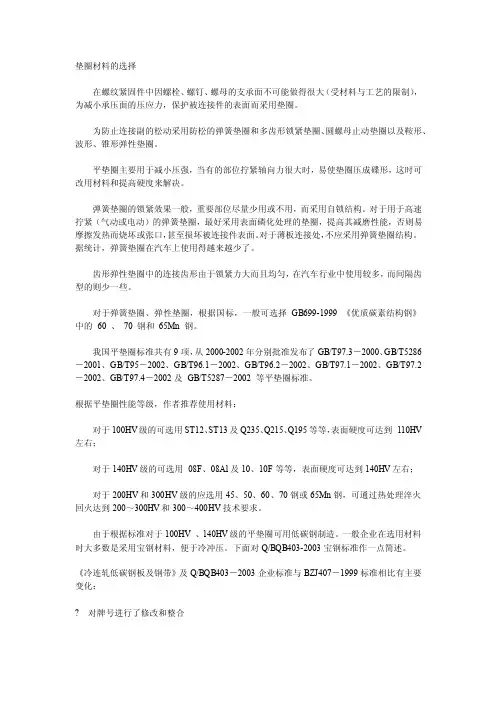

垫圈材料的选择在螺纹紧固件中因螺栓、螺钉、螺母的支承面不可能做得很大（受材料与工艺的限制），为减小承压面的压应力，保护被连接件的表面而采用垫圈。
