RTHD螺杆机结构与工作原理介绍
特灵中央空调机组RTHD详细介绍演示文稿
EXV LLID 封装
IPC3通信主干 锯齿状圆圈将EXV 绑到CH530
RTHD EXV –阀门堵头
RTHD B型 EXV –阀门堵头
B型机器需要一个动力部 件 与C、D型的阀体一样 增加的堵头
RTHD –Schrader堵头
电子阀之后分配器之前 可用来测量分配器压降 正常的分配器压降为 8-12psid
压缩机剖视图
剖视图
RTHD压缩机
加载/卸载电磁阀
Unload Load
压缩机
负荷控制—全载荷
压缩机
负荷控制—部分载荷
压缩机
负荷控制—卸载
压缩机
润滑油回油口
压缩机电机
气体冷却 没有绕组温度传感 器 在气体管上没有吸 气入口过滤网
3600 RPM (60hz)
3000 RPM (50hz) 星-三角启动器
特灵中央空调机组RTHD详细介绍演示文 稿
优选特灵中央空调机组RTHD详细介绍
主要内容
RTHD 概况 RTHD与RTHB、RTHC机组的比较 RTHD主要部件及运行
控制、蒸发器、压缩机、EXV、油系统、冷凝器
RTHD 概况
产品系列: 175-450 Tons 单压缩机, 直接驱动 单制冷回路 0.572-0.677 kW/Ton (at ARI) 78 dBa 声压 电子膨胀阀 制冷剂: HFC-134a CH530
分配器—顶视
锥形设计—沿分配器变窄 确保整个分配器的供液 水管都需要一定量的制冷剂
2相入口
分配器—内视
分配器—吸气板
分配器—吸气末端挡板
吸气末端挡板 —使制冷剂气体走两侧
特灵RTHD冷水机组资料
特灵RTHD冷水机组
第七部分内容 维护保养工作
维护保养工作
专用工具
• • • •
双头压力表 测量制冷剂压力 量度制冷剂饱和温度 充注制冷剂,监测压力
维护保养工作
专用工具
• 真空泵 • 抽真空,除湿 • 不同容量的机组,
应使用不同容量的 真空泵 • 真空测量仪 • 准确地量度真空度
维护保养工作
7.检查冷却水,进/出口压差是否正常; 8.确认冷冻/冷却水系统,循环正常
机组运行操作
螺杆式机组启动步骤(续) 9.启动机组,待机组运行稳定后;
10.检查机组运行电压,电流; 11.检查机组油位,及前后轴承回油情况; 12.检查油压,油温; 13.检查蒸发器/冷凝器,制冷剂压力; 14.检查排气系统运转情况;
弹簧
压缩机能量控制
去到排气口 轴向
去到排气口 径向口
滑阀开口
压缩机能量控制
轴向口
径向口
滑阀开口
径向口
滑阀运动方向 关闭滑阀 加载
滑阀运动方向 打开滑阀 减载
特灵RTHD冷水机组
第五部分内容 供油系统
供油系统
回油过滤器 主油路电磁阀 压缩机 油 冷 却 器 油 分 油 分
•优秀第四代阳阴5~7转子
•最精密的转子加工设备,确保 最精确的转子间隙
•运转更平稳,效率更高,噪声更低 •滑阀调节制冷量,15%~100%无级调节
机组机械组成部分
阴阳螺杆的加工过程
机组机械组成部分
•密闭式,直接驱动,转速2950转 •液态制冷剂直接冷却,运行可靠 •采用5级轴承,与飞机引擎轴承同级 •无齿轮变速箱,避免部分负荷齿轮传动 造成的能量损失
营运费用=ton x kw/ton x EFLHx $/Kwh 正常（饱和压力-实际压力）$=1000 x 0.65 x (10x180) x 1.0=117万 异常（饱和压力-实际压力）$=1000 x (0.65x 1.045) x (10x180) x 1.0=122.3万
螺杆机工作原理
螺杆机工作原理
螺杆机是一种常见的机械设备，广泛应用于化工、食品、医药、建筑等行业。
它以其独特的工作原理和高效的工作性能，受到了广泛的关注和应用。
螺杆机的工作原理主要包括进料、压缩、传输和排料等几个基本过程，下面我们将详细介绍螺杆机的工作原理。
首先，螺杆机的进料过程是指物料从进料口进入螺旋叶片的螺旋槽中。
在这一过程中，螺旋叶片将物料从进料口向螺旋槽的出料口推进，同时受到旋转螺杆的作用，物料逐渐向前移动。
进料过程的关键是要确保物料能够顺利地进入螺旋槽，并且不会发生堵塞或漏料的情况。
接下来是螺杆机的压缩过程。
在螺旋槽中，物料随着螺旋叶片的旋转逐渐被挤压和压实，从而提高了物料的密度和流动性。
这一过程需要通过调节螺旋叶片的结构和转速来控制，以确保物料能够得到适当的压缩和处理。
然后是螺杆机的传输过程。
在螺旋槽中，物料被螺旋叶片推进并传输到出料口处。
在传输过程中，螺旋叶片的旋转和螺杆的推动作用下，物料得以顺利地从进料口传输到出料口，完成了整个传输过程。
最后是螺杆机的排料过程。
在出料口处，经过压缩和传输后的物料被排出螺旋槽，完成了整个工作过程。
排料过程需要确保物料能够顺利地从螺旋槽中排出，并且不会发生堵塞或漏料的情况。
总的来说，螺杆机的工作原理是通过螺旋叶片和螺杆的协同作用，完成物料的进料、压缩、传输和排料等基本过程。
在实际应用中，需要根据物料的特性和工艺要求来合理地设计和操作螺杆机，以确保其能够高效、稳定地工作。
希望通过本文的介绍，能够对螺杆机的工作原理有一个更加深入的了解。
RTHD螺杆式水冷冷水机组工作原理
RTHD螺杆式水冷冷水机组工作原理螺杆式水冷冷水机组是一种利用螺杆压缩机技术制冷的制冷机组。
它采用螺杆压缩机将低温低压制冷剂压缩成高温高压制冷剂，然后通过冷凝器将高温高压制冷剂冷却，最后经过节流阀和蒸发器实现制冷。
下面将详细介绍螺杆式水冷冷水机组的工作原理。
螺杆式水冷冷水机组主要由螺杆压缩机、冷凝器、膨胀阀和蒸发器等四个主要组成部分构成。
首先是螺杆压缩机。
螺杆压缩机是整个系统的核心部分。
它由主螺杆和从螺杆组成，当主螺杆和从螺杆旋转时，它们之间的间隙会不断变小，从而实现对制冷剂的压缩。
压缩机运行时，低温低压的制冷剂进入主螺杆和从螺杆的压缩腔，经过多级压缩后变成高温高压制冷剂。
其次是冷凝器。
冷凝器在压缩机后面，用于冷却高温高压制冷剂。
冷凝器内部有大量的管道，制冷剂通过这些管道流动，与通过冷却水循环的管道外部进行热交换。
在热交换过程中，高温高压制冷剂的热量被传递给冷却水，从而使高温高压制冷剂变成高温高压的液态制冷剂。
然后是膨胀阀。
膨胀阀位于冷凝器和蒸发器之间，用于控制制冷剂的流速和压力。
当高温高压制冷剂进入膨胀阀时，由于阀门的限制，压力骤然下降，从而使制冷剂变为低温低压的制冷剂。
最后是蒸发器。
蒸发器是整个系统中的制冷部分，主要用于吸热和降温。
低温低压制冷剂经过膨胀阀进入蒸发器，由于压力的降低，液态制冷剂迅速蒸发，吸收周围环境的热量，从而使蒸发器的温度降低。
蒸发器内部有大量的管道，用于与需要降温的物体或空气进行热交换。
通过蒸发器，热量被吸收，并将温度降低的空气或物体送到应用的目标区域，从而实现制冷效果。
上述过程不断循环，制冷剂不断循环流动，从而使整个系统保持正常的制冷工作状态。
螺杆式水冷冷水机组通过控制螺杆压缩机的工作状态，可以实现制冷量的调节，以满足不同需求下的冷却要求。
总之，螺杆式水冷冷水机组的工作原理是利用螺杆压缩机将低温低压制冷剂压缩成高温高压制冷剂，通过冷凝器将高温高压制冷剂冷却，然后经过节流阀和蒸发器实现制冷。
螺杆机结构和工作原理

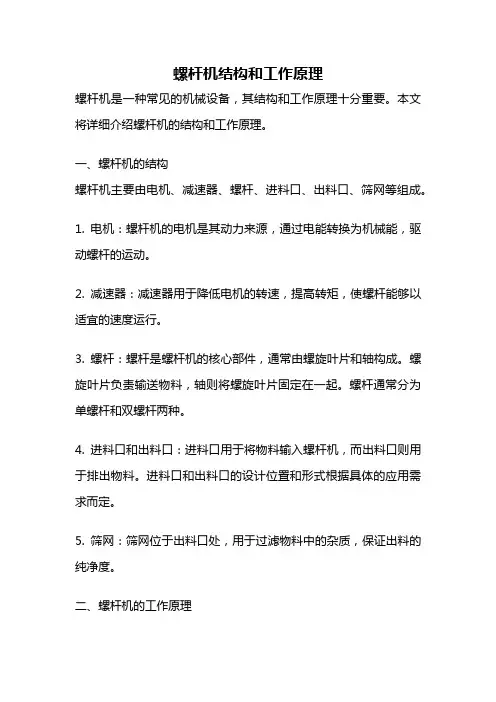

螺杆机结构和工作原理螺杆机是一种常见的机械设备，其结构和工作原理十分重要。
本文将详细介绍螺杆机的结构和工作原理。
一、螺杆机的结构螺杆机主要由电机、减速器、螺杆、进料口、出料口、筛网等组成。
1. 电机：螺杆机的电机是其动力来源，通过电能转换为机械能，驱动螺杆的运动。
2. 减速器：减速器用于降低电机的转速，提高转矩，使螺杆能够以适宜的速度运行。
3. 螺杆：螺杆是螺杆机的核心部件，通常由螺旋叶片和轴构成。
螺旋叶片负责输送物料，轴则将螺旋叶片固定在一起。
螺杆通常分为单螺杆和双螺杆两种。
4. 进料口和出料口：进料口用于将物料输入螺杆机，而出料口则用于排出物料。
进料口和出料口的设计位置和形式根据具体的应用需求而定。
5. 筛网：筛网位于出料口处，用于过滤物料中的杂质，保证出料的纯净度。
二、螺杆机的工作原理螺杆机通过电机的驱动，使螺杆旋转。
当螺杆旋转时，物料会被螺旋叶片推动向前移动。
在物料的运动过程中，由于螺旋叶片的存在，物料会沿着螺旋叶片的螺旋线方向进行连续输送。
具体来说，螺杆机的工作过程可分为以下几个步骤：1. 进料：物料通过进料口输入螺杆机。
在螺杆旋转的作用下，物料被螺旋叶片推动，沿着螺旋线方向向前运动。
2. 输送：物料在螺杆的作用下，沿着螺旋线方向连续输送。
螺杆的转速和螺旋叶片的形状会影响物料的输送速度和输送量。
3. 分离：在物料的运动过程中，一部分较小的颗粒会通过筛网的孔隙排出，从而实现对物料的分离和筛选。
4. 出料：经过筛选后的物料从出料口排出。
出料口的位置和形式可以根据需要进行调整，以满足不同的物料处理要求。
螺杆机的工作原理基于螺旋叶片的连续推动和输送物料的特性。
通过合理的设计和调整，可以实现对物料的快速、高效、连续输送和处理。
总结：螺杆机是一种常见的机械设备，其结构和工作原理十分重要。
螺杆机主要由电机、减速器、螺杆、进料口、出料口、筛网等组成。
螺杆机利用电机驱动螺杆旋转，通过螺旋叶片的连续推动和输送物料的特性，实现对物料的快速、高效、连续输送和处理。
螺杆机工作原理
螺杆机工作原理螺杆机是一种常用的机械设备，广泛应用于工业生产中，特别是在化工、食品、制药等行业中。
螺杆机的工作原理是通过螺旋叶片的旋转来实现物料的输送和混合。
本文将详细介绍螺杆机的工作原理及其应用。
一、螺杆机的结构及工作原理1.1 螺杆机的结构螺杆机由进料口、螺旋叶片、出料口、传动装置、支架等组成。
螺旋叶片是螺杆机的核心部件，通常由两条螺旋叶片组成，一条是固定不动的螺旋叶片，另一条则是可以旋转的螺旋叶片。
螺旋叶片的形状和数量不同，可以根据物料的性质和工艺要求进行设计。
1.2 螺杆机的工作原理螺杆机的工作原理是利用螺旋叶片的旋转来实现物料的输送和混合。
当螺旋叶片旋转时，物料会被带动，从进料口进入螺旋叶片内部。
随着螺旋叶片的旋转，物料逐渐向前推进，同时也发生了混合和翻转。
最终，物料从出料口处排出。
螺杆机的输送能力与螺旋叶片的转速、螺旋叶片的直径、螺旋叶片之间的距离、螺旋叶片的螺旋角度等因素有关。
当螺旋叶片的转速越快、螺旋叶片的直径越大、螺旋叶片之间的距离越小、螺旋叶片的螺旋角度越大时，螺杆机的输送能力也越大。
二、螺杆机的应用螺杆机广泛应用于化工、食品、制药、建材等行业中，主要用于物料的输送、混合、干燥、降温、升温等工艺过程中。
下面将分别介绍螺杆机在不同行业中的应用。
2.1 化工行业在化工行业中，螺杆机主要用于粉末、颗粒、片状物料的输送和混合，如聚乙烯、聚丙烯、聚氯乙烯、硫酸铜、氯化钠等化工原料。
螺杆机可以根据不同的物料特性和工艺要求进行设计和制造，具有输送能力强、混合均匀、占地面积小、操作简便等优点。
2.2 食品行业在食品行业中，螺杆机主要用于粉状、颗粒状、片状等物料的输送和混合，如淀粉、面粉、糖粉、奶粉、酱油等食品原料。
螺杆机可以根据食品的卫生要求进行设计和制造，具有输送能力强、混合均匀、占地面积小、易清洗等优点。
2.3 制药行业在制药行业中，螺杆机主要用于粉末、颗粒等物料的输送和混合，如药粉、胶囊剂、片剂等制药原料。
螺杆机工作原理
螺杆机工作原理螺杆机是一种常见的机械设备，它利用螺杆的旋转运动来完成一系列工作。
螺杆机主要由螺杆、螺母、轴承、电机等部件组成。
螺杆机的工作原理是利用螺杆和螺母之间的螺旋副传动来实现工作的，下面就让我们来详细了解一下螺杆机的工作原理。
首先，螺杆机的工作原理是基于螺旋副传动的。
螺旋副是一种将旋转运动转换为直线运动或者将直线运动转换为旋转运动的装置。
在螺杆机中，螺杆和螺母之间的螺旋副传动起到了至关重要的作用。
当电机驱动螺杆旋转时，螺杆将带动螺母产生直线运动，从而实现了工作的目的。
其次，螺杆机的工作原理还涉及到螺杆和螺母之间的摩擦力。
在螺杆机的工作过程中，螺杆和螺母之间的摩擦力会产生一定的阻力，这个阻力会影响螺杆机的工作效率。
因此，在设计和使用螺杆机时，需要合理地控制螺杆和螺母之间的摩擦力，以提高螺杆机的工作效率。
另外，螺杆机的工作原理还与螺杆的螺距和螺杆直径有关。
螺距是指螺杆上相邻两螺旋线之间的距离，而螺杆直径则是指螺杆的直径尺寸。
螺距和螺杆直径的大小会影响螺杆机的传动比和力传递效果，因此在设计和选择螺杆机时，需要根据实际工作需求合理地确定螺距和螺杆直径。
最后，螺杆机的工作原理还与螺杆和螺母的材料和制造工艺有关。
螺杆和螺母的材料和制造工艺会直接影响螺杆机的使用寿命和工作稳定性。
因此，在制造和选择螺杆机时，需要考虑螺杆和螺母的材料强度、硬度、耐磨性等因素，以确保螺杆机的性能和可靠性。
综上所述，螺杆机的工作原理是基于螺旋副传动和螺杆与螺母之间的摩擦力，同时还受到螺距和螺杆直径、材料和制造工艺等因素的影响。
只有充分理解和掌握了螺杆机的工作原理，才能更好地设计、选择和使用螺杆机，提高工作效率，确保设备的安全稳定运行。
RTHD螺杆机组讲义
油分离器
卸压阀
油槽
蒸发器
冷凝器出水 接口
液位传感器 回油气泵 冷凝器入水 接口
蒸发器出水 接口
‹#› Insert Footer
第二节系统组成
压缩机剖视图
阳螺杆 阴螺杆
轴承 排气止回阀
‹#› Insert Footer
第二节系统组成
1. 压缩机 压缩机剖视图
减载电磁阀
电机定子
电机接线柱 加载电磁阀
2.
3.
更好的热交换
特灵专利
Vapor
Oil & Refrigerant Mix
‹#› Insert Footer
Vapor
第二节系统组成
4.蒸发器
‹#› Insert Footer
第二节系统组成
4.蒸发器
‹#› Insert Footer
第二节系统组成
4.蒸发器
液位器
‹#› Insert Footer
制冷剂蒸汽和油的混合 物
冷冻油回到油槽
‹#› Insert Footer
第二节系统组成 2.油分离器
冷媒入口
旋渦破解器
油出口
‹#› Insert Footer
32
蒸发器
© American Standard Inc. 1999
Air Conditioning Clinic TRG-TRC012-EN
第一节 系统特性
• 多样化的选项 • 控制器
– Tracer Summit 通信
Chiller Plant Manager冷水机工厂管 理器
– Lontalk – 外部的冷水和电流设定 – 可编程继电器和制冰联系
螺杆机工作原理
螺杆机工作原理
螺杆机是一种常见的机械设备，它通过螺杆和螺母的配合运动，实现了很多工业领域的应用。
螺杆机的工作原理主要包括螺杆和螺母的运动方式、传动原理和应用特点。
首先，螺杆机的工作原理与螺杆和螺母的运动方式密切相关。
螺杆是一种带有螺纹的轴，螺母则是螺杆上的配件，它们之间通过螺纹的配合实现了相对运动。
当螺杆旋转时，螺纹会推动螺母沿着螺杆轴向移动，这种运动方式可以将旋转运动转换为直线运动，实现了在工程领域中的很多应用，比如升降、传送等。
其次，螺杆机的工作原理还涉及到传动原理。
螺杆机通常会配备电机或其他动力装置，通过传动装置将动力传递给螺杆，从而驱动螺杆旋转。
螺杆的旋转运动将通过螺纹推动螺母产生直线运动，完成特定的工作任务。
传动原理的设计和选择直接影响了螺杆机的工作效率和稳定性，因此在实际应用中需要根据具体情况进行合理的选择和设计。
此外，螺杆机的工作原理还体现在其应用特点上。
螺杆机具有结构简单、运动平稳、传动效率高等特点，因此在工业生产中得到了广泛的应用。
比如在输送设备中，螺杆机可以实现物料的输送和升降；在机床设备中，螺杆机可以实现工件的定位和移动；在注塑机等设备中，螺杆机可以实现塑料的压缩和注射。
这些应用特点使得螺杆机成为了工业生产中不可或缺的重要设备。
综上所述，螺杆机的工作原理包括螺杆和螺母的运动方式、传动原理和应用特点。
通过螺杆和螺母的配合运动，螺杆机可以实现将旋转运动转换为直线运动，从而在工业生产中发挥重要作用。
在实际应用中，需要根据具体情况选择合适的传动装置和设计方案，以确保螺杆机的工作效率和稳定性。
螺杆机工作原理
爱国之心,心中永存征文800字爱国之心，心中永存爱国是每个中国人应尽的责任和义务，也是每个中国人的自豪和骄傲。
爱国之心是我们心中永远不会磨灭的火种，它燃烧着我们的血液，激励着我们为祖国献出自己的力量。
作为中国人，我们要有一颗炽热的爱国之心，要热爱我们的祖国，热爱我们的民族，热爱我们的历史和文化。
我们要牢记祖国的繁荣富强离不开每一个中国人的努力，每一个中国人都应该为祖国的发展贡献自己的力量。
无论是在国内还是国外，我们都要为祖国争光，为祖国加分。
在国内，我们要遵纪守法，做一个守法公民，不做违法乱纪的事情，为社会的和谐稳定做出自己的贡献。
在国外，我们要展示中国人的风采和素质，做一个有教养、有素质的中国人，为祖国争取更多的尊重和肯定。
无论身处何地，我们都是中华儿女，都要以自己的行动和言论彰显中国人的风范。
爱国之心是我们心中永远的力量源泉。
在我们面对困难和挑战时，爱国之心使我们坚定不移，勇往直前。
正如曾经有人说过的：“我为祖国骄傲！”这是我们每个人内心最真实的感受。
我们为中国的发展感到自豪，为中国人民的拼搏和奉献感到骄傲。
我们为中国的科技进步、经济繁荣、社会稳定感到自豪，为中国文化的博大精深感到骄傲。
我们为中国人的创造力、智慧和勤劳感到自豪，为中国人的团结友爱、互帮互助感到骄傲。
这种自豪和骄傲源于我们对祖国深深的热爱，源于我们对祖国发展的信心和期望。
爱国之心是我们心中永远的信仰和责任。
我们要用自己的行动诠释爱国之心，为祖国的建设和发展贡献自己的力量。
无论是在学习上还是工作上，我们都要努力提高自己的素质和能力，为祖国的现代化建设做出贡献。
我们要关心社会，关心他人，积极参与公益事业，为社会的进步和发展贡献自己的力量。
我们要积极参与国家的大事，关注国家的政策和动态，为国家的决策和发展出谋划策，为国家的发展贡献智慧和力量。
我们要用自己的行动和言论维护国家的利益和形象，为国家的威望和尊严而战。
我们要用自己的行动和言论弘扬中华文化，让世界了解和尊重中国，为中华民族的伟大复兴贡献自己的力量。
螺杆机的工作原理
螺杆机的工作原理
螺杆机是一种常用的传动装置，其工作原理是利用螺杆和螺母间的螺旋运动来实现工作效果。
螺杆机通常由螺杆、螺母、轴承和螺杆箱等部件组成。
在螺杆机中，螺杆是主要的工作部件，可以看作是一种带有外螺纹的圆柱体。
而螺母是沿着螺杆外螺纹运动的部件，其内部是与螺杆外螺纹配合的内螺纹结构。
当螺杆转动时，螺母沿着螺杆轴向移动，实现工作效果。
螺杆机的工作过程可以分为两个基本步骤：进给和回程。
在进给过程中，螺杆转动，螺母沿着螺杆轴向移动，实现物体或工件的进给运动。
而在回程过程中，螺杆停止转动，螺母则回到起始位置，准备进行下一次的进给动作。
螺杆机的工作原理可以通过以下几个方面来解释：
1. 螺杆与螺母之间的螺旋运动：螺杆上的外螺纹与螺母内螺纹结构配合紧密，当螺杆转动时，螺母会沿着螺杆轴向移动，实现物体的进给运动。
2. 多个螺旋槽的协同作用：螺杆通常具有多个螺旋槽，这些螺旋槽布置在螺杆表面，相互平行。
当螺杆转动时，这些螺旋槽会依次参与进给运动，从而实现整个螺杆机的运转。
3. 摩擦力的作用：螺杆机在工作时，螺杆和螺母之间会产生一定的摩擦力。
这种摩擦力可以使螺杆和螺母保持紧密的配合，
从而增加传动的可靠性和稳定性。
总的来说，螺杆机通过螺杆和螺母之间的螺旋运动来实现工作效果。
这种机制可以广泛应用于各种领域，例如输送机、搅拌机、挤出机等工业设备中。
螺杆机工作原理
螺杆机工作原理
螺杆机是一种常用于输送物料的机械设备，它采用螺旋组件将物料从一端输送到另一端。
螺杆机的工作原理基于阿基米德原理，即当一个空间中的物质被压缩或推动时，会产生反作用力。
螺杆机主要由螺旋轴、螺旋叶片、轴承和传动装置等组成。
当螺旋轴开始旋转时，螺旋叶片会带动物料向前移动。
在螺旋叶片的作用下，物料会沿着螺旋轴的旋转方向进行螺旋移动。
螺杆机的输送效果主要取决于螺旋叶片的设计和旋转速度。
螺旋叶片的形状可以根据输送物料的特性进行调整，以提高输送效率和均匀性。
同时，螺旋轴的旋转速度也会影响物料的输送速度和容量。
在物料输送过程中，由于螺旋叶片的旋转，物料与螺旋轴之间会产生一定的摩擦力。
这种摩擦力可以防止物料的倒流，并保持物料在螺杆机中的稳定运动。
螺杆机广泛应用于建筑材料、化工、粮食加工、环保等行业，在输送颗粒状、粉状和小块状物料方面具有很大的优势。
因为它可以根据需要调整螺旋叶片的间距和角度，适应不同物料的输送要求。
总之，螺杆机通过螺旋叶片的旋转，利用阿基米德原理将物料从一端输送到另一端。
它的工作原理简单，结构紧凑，适用范围广泛。
使用螺杆机可以提高生产效率，减少人力成本，并简化工艺流程。
RTHD螺杆式冷水机组操作简介
PMS功能
Web-based 主机运行即时数据 主机运转趋势 警报管理 报表管理
25
全新理念—购买冷水，而不是机器
为一家工厂提供 8700 冷吨的冷量
为一所大学提供 2400 冷吨的冷量
26
压缩机类型
往复（活塞）式
涡旋式
螺杆式
离心式
27
螺杆式压缩
阴转子 （5）
阳转子 （7）
到压缩机 低压侧
52
加、减载电磁阀 – 减载
高压制冷 剂蒸汽
减载 加载电 磁阀
泄载电 磁阀
滑阀操纵杆
加载
弹簧 活塞 气缸
到压缩机 低压侧
53
加、减载电磁阀 – 保持负载
高压制冷 剂蒸汽
减载 加载电 磁阀
泄载电 磁阀
滑阀操纵杆
加载
弹簧 活塞
气缸
到压缩机 低压侧
54
RTHD油分离器
制冷剂蒸汽 到冷凝器
• 冷媒蒸汽由管排之间 的区域返回
• 蒸发器底部的冷媒储 液池
• 优点：
– 所需冷媒量更少
油和冷媒的混合物
– 配合R134a具有更 好的传热性
– 特灵专利
大约10%到15%的油
69
RTHD蒸发器
吸气冷媒出口 两相冷媒入口
换热铜管 两相冷媒分配器
管板
70
RTHD冷媒分配器
CRITICAL！
来自EXV的两相冷媒
Trane Air Conditioning Clinic
RTHD螺杆式冷水机组操作简介
1
目录
第一章 蒸汽压缩式制冷循环 第二章 HVAC系统 第三章 特灵产品简介 第四章 螺杆式压缩机 第五章 RTHD螺杆式冷水机组 第六章 控制系统及操作面板 第七章 机组操作、维护ta + header 1. Write data to database 2. Write events to database 3. Acknowlede flag
螺杆机组 原理
螺杆机组原理螺杆机组是一种能将低温热能转化为高温热能或产生功的装置。
它是由凸轮和凹槽相互嵌入的螺杆组成的。
螺杆机组的基本原理是通过利用两个相互嵌套的螺杆之间的运动来实现能量转化。
一个是驱动螺杆，另一个是被驱动螺杆。
在这两个螺杆之间，介质（常为气体）被压缩和膨胀，从而实现能源的转化。
螺杆机组的工作过程主要分为四个阶段：吸气、加热、压缩和冷却。
首先，在吸气阶段，螺杆机组的驱动螺杆会转动，将介质（气体）从进气口吸入。
在这个过程中，被压缩的气体由于吸入被驱动的螺杆而被推到更小的体积和更高的压力。
接下来，在加热阶段，被驱动螺杆把气体推进加热区域，使气体温度升高。
这是通过与外部的高温源接触来实现的，通常是通过燃烧燃料或用其他方式提供热能。
然后，在压缩阶段，气体被推进到更小的螺杆区域，这会增加气体的压力和温度。
因为气体的体积被压缩，所以气体分子之间的间距变小，导致气体分子之间的相互作用力增加。
最后，在冷却阶段，气体通过冷却装置冷却，并且在过程中产生功。
在这个阶段，螺杆机组的驱动螺杆将冷却的气体从压缩区域推送到螺杆的出口，使气体压力降低。
通过与外界接触，气体的温度也会降低，从而使介质的温度和压力降低。
总的来说，螺杆机组的工作过程基本上就是通过将低温气体压缩和加热，然后再冷却释放热能和产生功。
这种原理使得螺杆机组可以用于冷却空调、供热系统、工业生产等领域，实现能源的高效利用。
螺杆机组相较于其他类型的能源转换装置具有一些优势。
首先，螺杆机组的效率相对较高，可以将低温热能转化为高温热能或产生功，提高了能源利用率。
其次，螺杆机组结构简单，运行稳定可靠。
此外，螺杆机组的运行过程中没有活塞、阀门等易损的部件，因此维护成本较低。
总的来说，螺杆机组作为一种能源转换装置，通过将低温热能转化为高温热能或产生功，实现了能源的高效利用。
它的工作原理基于螺杆的相互运动，通过压缩和加热来实现能源的转化。
螺杆机组具有高效、稳定可靠、维护成本低等优势，因此广泛应用于不同领域。
特灵RTHD螺杆机完全版样本
初投资(6~10％)空调水系统解决方案——节约系统初投资或运行费用业主的电费帐单取决于整个冷水系统的能耗。
在过去的30年里，冷水机组效率提高很快，使其占整个系统能耗的比例已降低了20%，故冷却塔和水泵能耗已受重视。
系统应用下列节约系统初投资或运行费用的方案，深受空调专家的推崇，代表了空调水系统设计的主流发展方向。
RTHD冷水机组使用先进的CH530控制器，显示卓越的性能和高效可靠的品质。
若了解详细的空调水系统解决方案，请垂询特灵公司当地销售办事处。
一次泵变流量系统一次泵变流量系统是使变频水泵的流量随空调负荷的减少而相应减少，从而节约水泵能耗。
与其他空调水系统方案相比，水泵能耗节约最多，见下表：省冷冻机房面积。
其原理图如下：变流量冷水泵流量调节阀旁通管系统盘管二通阀冷水机组P 冷水机组P冷源侧水流量变化必然引起冷水机组的出水温度波动，甚至导致冷水机组运行不稳定。
因此冷水机组的流量许可变化范围和流量许可变化率是衡量冷水机组性能的标志。
RTHD冷水机组使用CH530控制器，新增了前馈控制功能，变流量自动补偿功能等，完全满足一次泵变流量系统的要求。
大温差小流量系统大温差小流量系统既可节约初投资(水管直径、水阀、水泵尺寸减小)又可节省系统运行费用。
若冷冻水进出水温差从5˚C 温差(12˚C-7˚C)变到8˚C温差(13.6˚C-5.6˚C)，则冷冻水流量可减少37.5%，水泵功率减小约75.5%。
下图表明：随着冷冻水/冷却水的水流量从2.4/3.0gpm/ton 逐渐减小，整个系统的总能耗也相应减小，虽然冷水机组的能耗略增。
由于冷冻水供回水温差增大，冷水机组的出水温度降低，按5˚C温差设计的常规冷水机组的效率衰减大，性能不稳定。
RTHD 冷水机组使用CH530控制器，能够在大温差条件下保持较高的效率和稳定性，使大温差冷水系统更节能。
冰蓄冷系统冰蓄冷系统利用峰谷电价差别，通过“夜间制冰，白天融冰”方式，把不能储存的电能转化为冷量储存起来，满足空调制冷需求，同时实现电力需求削峰填谷的目的。
螺杆机原理
螺杆机原理
螺杆机是一种常用的机械设备，用于将物料从一个位置或容器输送到另一个位置或容器中。
它的原理是利用旋转的螺杆将物料推进或拉动。
螺杆机由螺杆和外围壳体组成。
螺杆位于壳体中间，并与电机相连，当电机转动时，螺杆也跟随旋转。
壳体上通常有两个或更多的进出口，用于物料的输入和输出。
当螺杆旋转时，物料从进口处进入螺杆，由于螺杆的螺旋形状，物料会受到推力并沿着螺旋上升。
随着螺杆的继续旋转，物料会被推动到出口处，完成输送过程。
螺杆机的原理可以用流体动力学中的阻力和推力原理来解释。
当螺杆转动时，螺旋形状会产生一个沿着螺杆轴线方向的推力，推动物料向前移动。
同时，物料与螺杆和壳体之间的摩擦力会产生一个阻力，抵消部分推力。
通过控制螺杆的旋转速度和螺旋形状，可以调节物料的输送速度和输送量。
螺杆机在很多行业中广泛应用，如建筑工业、冶金工业、化工工业等。
它可以输送各种物料，包括粉状物料、颗粒状物料和液体等。
螺杆机不仅具有简单的结构和操作，而且输送过程稳定可靠，节能高效，因此受到广泛关注和应用。
总之，螺杆机利用旋转的螺杆将物料从一个位置输送到另一个位置。
它的原理基于推力和阻力，通过控制螺杆的旋转速度和
螺旋形状来实现物料的输送。
螺杆机具有广泛的应用领域和优势，是一种重要的输送设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
组成部分
压缩机 电机
油分离器
冷凝器
控制面板
电子膨胀阀
起动柜 蒸发器
效率：(100%负荷） 0.62~0.65kw/Ton
‹#› Insert Footer
压缩机
特点：
水平半封机组
结构紧凑，效率高
直接驱动
无齿轮传动损失
精密间隙
提高机组效率
0.0127mm
无级卸载
部分负荷更省电
制冷剂吸气冷却
电机工作环境好
基本原理
中温高压液态 高温高压气态
冷凝器 节 流 装 置 蒸发 器
低温低压汽液 混合态
压 缩 机
低温低压气态
‹#› Insert Footer
制冷循环
只在C、D、E型压缩机中使用双排气
压缩机
油 分 离 器 油 分 离 器
E Insert Footer
气泵
用于排油
位于蒸发器底部
滑阀
滑阀位置。。。
零负荷
往抽气端
滑阀
打开
压缩机排气
径向
滑阀打开
‹#› Insert Footer
电磁阀
减载 加载
用于控制负载
‹#› Insert Footer
加载
高压制冷 剂蒸汽 加载电 磁阀 泄载电 磁阀
到压缩机 低压侧 滑阀操纵杆
弹簧
活塞
气缸
‹#› Insert Footer
减载
高压制冷 剂蒸汽 加载电 磁阀 泄载电 磁阀
请提问题
‹#› Insert Footer
所有型号一个尺寸 蒸发器出水温度<40F或 者冷凝器出水温度 >100F时采用 钎焊板式换热器
‹#› Insert Footer
特灵螺杆式水冷冷水机-油路
‹#› Insert Footer
油位传感器
• 光学感应器
‹#› Insert Footer
冷凝器
制冷剂蒸汽
挡板
冷却水
再冷器 液态制冷剂 管束
‹#› Insert Footer
冷凝器
壳管式 内外强化换热管 内嵌过冷器 满负荷5-10F过冷 最小负荷2-3F过冷
‹#› Insert Footer
过冷器
冷凝器过冷器
‹#› Insert Footer
安全阀
蒸发器、冷凝器都是
200Psig的安全阀
冷凝器安全阀
确认阀杆处于中间位置
‹#› Insert Footer
电子膨胀阀特点
1.美国进口，质量可靠；
2. 反应灵敏, 控制精确, 自适应(AdaptiveControl)的 调节系统冷媒流量;
3. EXV有自我诊断功能. 开机时, 膨胀阀首先进行 一系列的自我测试,保证运行期间安全可靠.
‹#› Insert Footer
电子膨胀阀
电子膨胀阀EXV
‹#› Insert Footer
‹#› Insert Footer
滑阀
轴向排气口 径向排气口
滑阀
‹#› Insert Footer
滑阀
滑阀位置。。。
满负荷
压缩机排气 滑阀 （关闭） 轴向
径向
‹#› Insert Footer
滑阀
滑阀位置。。。
部分负荷
压缩机排气
往抽气端 滑阀 开 轴向 径向
滑阀打开
‹#› Insert Footer
油分离器 轴承 转子
制冷剂蒸汽 到冷凝器
压缩机
油箱 主电磁阀 油过滤器
‹#› Insert Footer
2
1
供油油路图
‹#› Insert Footer
油箱
• 油路没有油冷却器 • 油过滤器正常压降10Psid，不要超过23Psid
‹#› Insert Footer
油箱（带油冷却器）
• 油路有油冷却器 • 油过滤器正常压降15Psid，不要超过28Psid
基础制冷循环
Pc
压力 P1 Pe
3 节 流 机 构 4 冷凝器 压 缩 机 蒸发器 1
2
B
‹#› Insert Footer
焓
A
制冷循环
过冷
5 压力 冷凝器 2 3 压缩机 6 蒸发器 1
4
膨胀机构
焓
‹#› Insert Footer
特灵RTHD水冷螺杆机机组培训内容
• 螺杆式机组压缩机能量控制
液体由大约10% 的油和 90% 的制冷剂组成 老机组采用浮球式液位传感器
‹#› Insert Footer
电子式液位计
新机组采用电子式液位传感器
‹#› Insert Footer
蒸发器
制冷剂蒸汽
管束
液态制冷 剂
冷冻水 供水
气泵
冷冻水 回水
液位传感器
‹#› Insert Footer
蒸发器
降膜式蒸发器：
减少污染：制冷剂充注量少； 提高效率：更高的换热性能；
市场独有：特灵公司的专利。
‹#› Insert Footer
蒸发器
吸气末端挡板： —使制冷剂气体 走两侧的排气通 道 —阻止带液
‹#› Insert Footer
特灵RTHD水冷螺杆机机组培训内容
• 螺杆式机组制冷循环
‹#› Insert Footer
到压缩机 低压侧 滑阀操纵杆
弹簧
活塞
气缸
‹#› Insert Footer
保持负载
高压制冷 剂蒸汽 加载电 磁阀 泄载电 磁阀
到压缩机 低压侧 滑阀操纵杆
弹簧
‹#› Insert Footer
活塞 气缸
全负荷
‹#› Insert Footer
部分负荷
‹#› Insert Footer
卸载
‹#› Insert Footer
俯 视 图
排气口
啮合点
‹#› Insert Footer
压缩机转子（压缩）
排气口
啮合点
‹#› Insert Footer
压缩机转子（排气）
排气口
啮合点
‹#› Insert Footer
油分离器
制冷剂蒸汽 到冷凝器
制冷剂蒸汽和 油混合物
效率:99%
‹#› Insert Footer
回油到油箱
供油系统
特灵机组培训资料（客户版）
RTHD水冷螺杆机结构与工作原理介绍
Date：2012年6月
特灵RTHD水冷螺杆机机组培训内容
螺杆式机组组成部分 螺杆式机组制冷循环 螺杆式机组压缩机能量控制
‹#› Insert Footer
特灵RTHD水冷螺杆机机组培训内容
• 螺杆式机组组成部分
‹#› Insert Footer
每1分50秒一个循环 排油时间根据冷凝器/蒸 发器压差在15-60秒范围 变化
‹#› Insert Footer
气泵
‹#› Insert Footer
气泵
新充注电磁阀上方 向指针朝向压缩机 新充注电磁阀位置 5/8”T型接头
这根管路也重新安装 排气管路上的这两根 “支管”在安装后保持 水平 最新设计的气泵 上将充注电磁阀 从泵提上移开了
‹#› Insert Footer
气泵充装
‹#› Insert Footer
气泵排油
‹#› Insert Footer
压焓图
饱和液体线 T1 T2 过冷 制冷剂液体 A
压力
饱和气体线 气液 混合区
5 psia
B
过热 制冷剂蒸气
T2>T1
15.5 Btu/lb
焓
92.4 Btu/lb
‹#› Insert Footer
电子膨胀阀
‹#› Insert Footer
电子膨胀阀的状态
关闭
半开
全开
‹#› Insert Footer
液位计
‹#› Insert Footer
浮球式液位计
浮球 簧片开关
3个磁铁120* 分布
– 当液位变化时闭合/断开开关 目的: 控制壳体底部液位在 3 1/2” +/- 1.0”
输出直流信号控制电子膨胀阀位置
电子膨胀阀，独有管卡技术
换热器利用更充分
‹#› Insert Footer
特灵螺杆式水冷冷水机-压缩机
阴转子
滑阀
阳转子
压缩机外壳
‹#› Insert Footer
压缩机转子
阴转子
阳转子
‹#› Insert Footer
压缩机转子（吸气）
吸气口
排气口
‹#› Insert Footer
压缩机转子（压缩）
